INSTRUKCJA OBSŁUGI CIS62450 ELECTROLUX

1. Įjunkite kaitlentę.

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, POLSKI 211jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru. 212 POLSKI• Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

• PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub POLSKI 213określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

OSTRZEŻENIE! Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba. OSTRZEŻENIE! Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą: – Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia. – Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE! Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.

• Urządzenie należy uziemić .

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania się przewodu zasilającego.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Użyć zacisku odciążającego na przewodzie.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu 214 POLSKIzasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.

• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta. OSTRZEŻENIE! Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.

• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.

• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu. OSTRZEŻENIE! Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy. POLSKI 215• Należy uważać, aby nie dopuścić do upadku przedmiotów lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.

• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej. Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem 216 POLSKIserwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk. OSTRZEŻENIE! Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk. UWAGA! Połączenia za pomocą wtyczek stykowych są zabronione. UWAGA! Nie wiercić ani nie lutować końcówek. Jest to zabronione. UWAGA! Nie podłączać przewodu bez tulei przewodu. Połączenie jednofazowe

1. Zdjąć tulejki z końcówek z przewodów

czarnego, brązowego i niebieskiego.

2. Usunąć część izolacji z końcówek

przewodów czarnego, brązowego i niebieskiego.

3. Podłączyć końcówki przewodów

czarnego i brązowego.

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

5. Połączyć końcówki dwóch przewodów

6. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie). Połączenie dwufazowe

1. Zdjąć tulejkę z końcówki przewodów

2. Usunąć część izolacji z końcówek

przewodu niebieskiego.

3. Połączyć końcówki dwóch przewodów

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

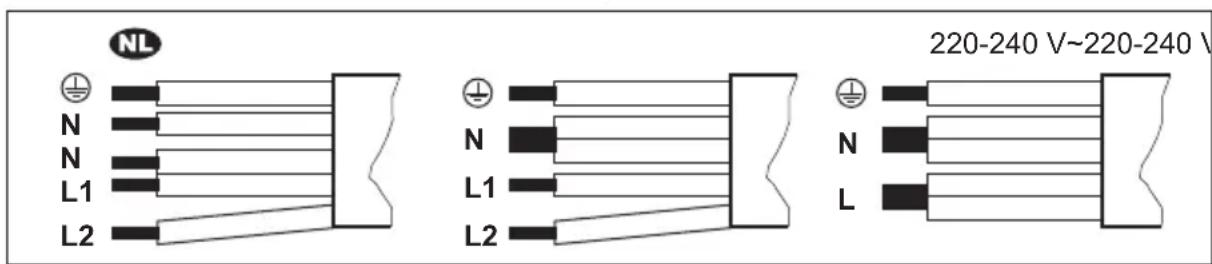

Połączenie dwufazowe: 400 V2N~ Połączenie jednofazowe:

5x1,5 mm² 5x1,5 mm² lub 4x2,5 mm² 5x1,5 mm² lub 3x4 mm² Zielony – żółty Zielony – żółty Zielony – żółty N Niebieski i niebie‐ ski N Niebieski i niebie‐ ski N Niebieski i niebie‐ ski L1 Czarny L1 Czarny L Czarny i brązowy L2 Brązowy L2 Brązowy

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu. POLSKI 217min. 50mm min. 500mm Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

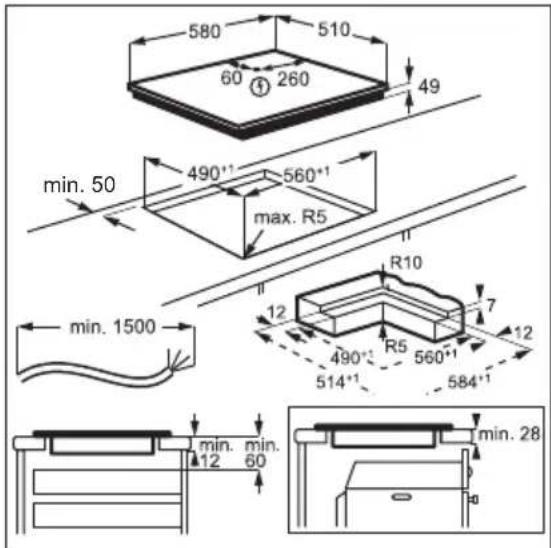

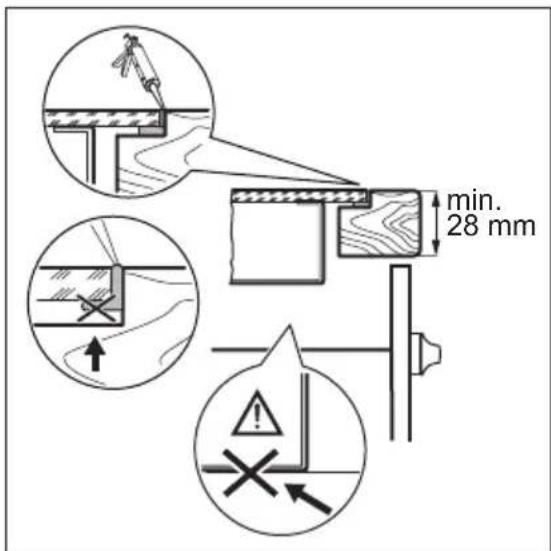

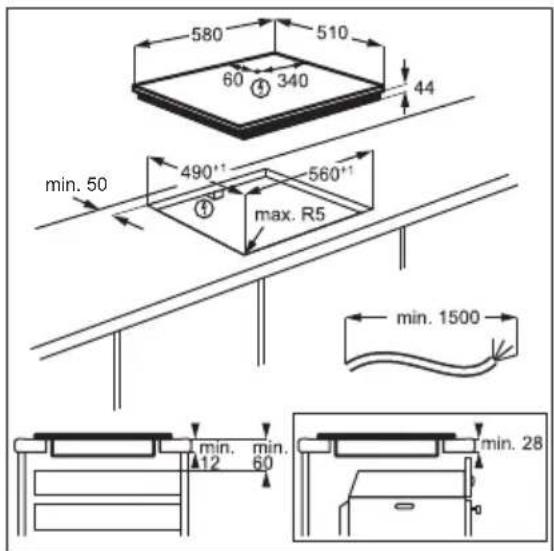

min. 50 min. 28 mm Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym”, wpisując pełną nazwę pokazaną na poniższym rysunku. www.youtube.com/electroluxwww.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation Znajdź film instruktażowy „Zlicowana instalacja płyty indukcyjnej Electrolux”, wpisując pełną nazwę przedstawioną na poniższej ilustracji. 218 POLSKIwww.youtube.com/electroluxwww.youtube.com/aegHow to install your Electroluxinduction hob flush installation

4.1 Układ powierzchni gotowania

Indukcyjne pole grzejne

Panel sterowania Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne”.

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach. Pole czujni‐

Wł. / Wył. Włączanie i wyłączanie urządzenia. Pauza Włączanie i wyłączanie funkcji. Zegar Aby ustawić funkcję. POLSKI 219Pole czujni‐

- Przedłużanie lub skracanie czasu.

- Wyświetlacz zegara Pokazuje czas w minutach.

SenseBoil® SenseBoil®. Aby automatycznie dostosować tempera‐ turę wody tak, aby nie wykipiała po osiągnięciu tempe‐ ratury wrzenia.

Bridge Włączanie i wyłączanie funkcji.

Hob²Hood Włączanie i wyłączanie trybu ręcznego funkcji.

- Pasek sterowania Ustawianie mocy grzania.

PowerBoost Włączanie funkcji.

Blokada / Blokada uruchomienia Blokowanie/odblokowanie panelu sterowania.

4.3 Wskaźniki na wyświetlaczu

Wskaźnik Opis + cyfra Wystąpiła usterka.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): kontynuacja gotowania / podtrzymywanie temperatury / ciepło resztkowe.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ograniczenie mocy

Ograniczenie mocy określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej. Płyta grzejna jest domyślnie ustawiona na najwyższą możliwą moc. Aby zmniejszyć lub zwiększyć moc grzania:

1. Wejść do menu: nacisnąć i przytrzymać

przez 3 sekundy. Następnie nacisnąć i przytrzymać .

2. Naciskać przycisk na przednim

zegarze, aż pojawi się .

3. Naciskać / na przednim zegarze,

aby ustawić poziom mocy.

4. Aby wyjść, należy nacisnąć przycisk

Poziomy mocy Patrz rozdział „Dane techniczne”. UWAGA! Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej. 220 POLSKIUWAGA! Jeśli moc jest niższa niż lub równa 2000 W, nie można uruchomić SenseBoil®.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Nacisnąć i przytrzymać przycisk , aby włączyć lub wyłączyć płytę grzejną.

6.2 Wykrywanie naczyń

Ta funkcja wskazuje obecność naczynia na płycie grzejnej i wyłącza pola grzejne, jeśli podczas gotowania nie zostanie wykryte żadne naczynie. Jeśli naczynie zostanie ustawione na polu grzejnym przed wybraniem ustawienia mocy grzania, na panelu sterowania pojawi się wskaźnik powyżej symbolu 0. Jeśli naczynie zostanie tymczasowo zdjęte z włączonego pola grzejnego i odstawione na bok, wskaźniki nad odpowiednim panelem sterowania zaczną migać. Jeśli w ciągu 120 sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączy się automatycznie. Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

6.3 Używanie pola grzejnego

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Gdy używa się funkcji Bridge można stosować duże naczynia ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

6.4 Ustawienie mocy grzania

1. Nacisnąć żądane ustawienie mocy

grzania na pasku regulacji. Wskaźniki nad panelem regulacji są wyświetlane do wybranego poziomu mocy grzania.

2. Aby wyłączyć pole grzejne, należy

nacisnąć 0. POLSKI 2216.5 PowerBoost Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania. Patrz rozdział „Dane techniczne”. Aby włączyć funkcję dla pola grzejnego: dotknąć . Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

6.6 OptiHeat Control (3-stopniowy

wskaźnik ciepła resztkowego) OSTRZEŻENIE! / / Dopóki wskaźnik jest widoczny, istnieje ryzyko poparzenia ciepłem resztkowym. Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną. Wskaźniki te pojawią się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych: - dalsze gotowanie, - podtrzymywanie temp, - ciepło resztkowe. Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,

• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące. Wskaźnik zniknie po ostygnięciu pola grzejnego.

Wyłącznik czasowy Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania. Ustaw moc grzania dla wybranego pola grzejnego, a następnie ustaw funkcję.

1. Nacisnąć przycisk . Na wyświetlaczu

timera pojawi się 00.

2. Nacisnąć przycisk lub , aby ustawić

3. Nacisnąć przycisk , aby uruchomić

timer lub odczekaj 3 sekundy. Zegar zaczyna odliczać czas. Aby zmienić czas: wybrać pole grzejne za pomocą i nacisnąć przycisk lub . Aby wyłączyć funkcję: wybierz pole grzejne za pomocą i naciśnij przycisk . Pozostały czas powróci do wartości 00. Zegar kończy odliczanie czasu, rozlega się sygnał dźwiękowy i miga wskazanie 00. Pole grzejne wyłączy się. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie. Minutnik Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Ustawienie mocy grzania pokazuje 00.

2. Nacisnąć lub , aby ustawić czas.

Zegar kończy odliczanie czasu, rozlega się sygnał dźwiękowy i miga wskazanie 00. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie. Aby wyłączyć tę funkcję: nacisnąć i . Pozostały czas powróci do wartości 00.

6.8 Zarządzanie energią

Jeśli włączone jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne. Płyta 222 POLSKIgrzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Jeśli płyta grzejna osiągnie maksymalną dostępną moc (patrz tabliczka znamionowa), moc pól grzejnych zostanie automatycznie zmniejszona.

• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona pomiędzy pozostałe pola grzejne zgodnie z kolejnością wyboru.

• W strefach grzejnych o zmniejszonej mocy pasek sterowania miga i pokazuje maksymalne możliwe ustawienie grzania.

• Odczekać, aż wyświetlacz przestanie migać lub zmniejszyć moc grzania ostatnio wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała. Jeśli w wybranym polu grzejnym pozostalo ciepło resztkowe ( / / ), urządzenie wyemituje sygnał dźwiękowy i funkcja ta nie uruchomi się. Funkcja ta nie działa z naczyniami nieprzywierającymi. UWAGA! Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynia wypełnione 1–5 l

zimną wodą na dostępnych polach grzejnych, dla których ma zostać uruchomiona ta funkcja . Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.

2. Dotknąć , aby włączyć płytę grzejną.

3. Dotknąć , aby włączyć funkcję.

Migający symbol ponad będzie wskazywał pola grzejne, na których można teraz użyć tej funkcji.

4. Dotknąć dowolnego miejsca na suwaku

wybranego pola grzejnego. Nastąpi uruchomienie funkcji. Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja. Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie. Po osiągnięciu przez funkcję temperatury wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni domyślną wartość wolnego gotowania. Aby wyłączyć funkcję przed osiągnięciem temperatury wrzenia, należy dotknąć lub

Aby wyłączyć funkcję po osiągnięciu temperatury wrzenia, należy dotknąć suwak i ręcznie dostosować moc grzania. Po włączeniu Pauza lub zdjęciu naczynia funkcja wyłączy się. Jeśli ustawiono Wyłącznik czasowy na jednym z pól grzejnych i upłynie ustawiony czas przed osiągnięciem temperatury wrzenia, funkcja wyłączy się automatycznie. Wskazówki i porady:

• Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.

• Funkcja może nie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.

• Napełnić naczynie między połową a trzema czwartymi pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 l do 5 l wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w POLSKI 223zakresie od 1 do 5 kg. max. 5l / 5kg / 75%min. 1l / 1kg / 50%

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyć ściśle.

• Podczas fazy nagrzewania należy unikać energicznego mieszania w innych naczyniach i równoczesnych procesów gotowania (takich jak smażenie lub gotowanie) na innych polach grzejnych.

• Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej).

• W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.

• Sól dodawać dopiero po osiągnięciu temperatury wrzenia.

• Używać pokrywki, aby oszczędzać energię.

W tabeli przedstawiono podstawową strukturę menu. Ustawienia użytkownika Sym‐ bol Ustawienie Możliwe opcje b Dźwięk Wł. / Wył. (--) Sym‐ bol Ustawienie Możliwe opcje P Ograniczenie mocy 15 - 73 H Tryb okapu 0 - 6 E Historia alarmów/ błędów Lista ostatnich alar‐ mów/błędów. Aby wprowadzić ustawienia użytkownika nalezy nacisnąć i przytrzymać przez 3 sekundy. Następnie nacisnąć i przytrzymać przycisk . Ustawienia pojawią się na timerze lewych pól grzejnych. Poruszanie się po menu: menu składa się z symbolu ustawienia i wartości. Symbol pojawi się na tylnym timerze, natomiast wartość zostanie wyświetlona na przednim. Aby przechodzić między ustawieniami, należy nacisnąć przycisk na przednim timerze. Aby zmienić wartość ustawienia, nacisnąć lub na przednim timerze. Aby wyjść z menu: nacisnąć . OffSound Control Dźwięki można włączać/wyłączać w Menu > Ustawienia użytkownika. Patrz „Struktura menu”. Gdy dźwięki są wyłączone, dźwięk jest nadal słyszalny, gdy:

• naciśnięto symbol nieaktywny.

7. DODATKOWE FUNKCJE

7.1 Samoczynne wyłączenie

Funkcja wyłącza płytę grzejną automatycznie, jeśli:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie ustawiono żadnej mocy grzania ani biegu wentylatora,

• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdjąć przedmiot lub wyczyścić panel sterowania.

• płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotowała się zawartość 224 POLSKIgarnka). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• nie można wyłączyć pola grzejnego lub zmienić ustawienia mocy grzania. Po pewnym czasie płyta grzejna wyłącza się. Zależność między ustawieniem mocy grzania a czasem, po którym urządzenie wyłączy się: Ustawienie mocy grzania Płyta grzejna wyłą‐ cza się po

Ta funkcja przestawia wszystkie włączone pola grzejne na niższe ustawienie mocy grzania. Gdy funkcja jest włączona, można używać symboli i . Wszystkie pozostałe symbole na panelach sterowania są zablokowane. Funkcja nie blokuje funkcji zegara:

1. Aby włączyć funkcję: nacisnąć

Moc grzania zostanie zmniejszona do wartości 1.

2. Aby wyłączyć funkcję: nacisnąć .

Włączy się poprzednie ustawienie mocy grzania.

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia. Najpierw należy ustawić moc grzania Aby włączyć funkcję: nacisnąć przycisk . Aby wyłączyć funkcję: nacisnąć przycisk ponownie. Funkcja ta wyłącza się przy wyłączaniu płyty grzejnej.

7.4 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej. Aby włączyć funkcję: nacisnąć . Nie wprowadzać żadnego ustawienia mocy grzania . Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem pojawi się wskaźnik. Wyłączyć płytę grzejną za pomocą . Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna. Wskaźnik powyżej jest włączony. Aby wyłączyć funkcję: nacisnąć . Nie wprowadzać żadnego ustawienia mocy grzania . Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem zniknie wskaźnik. Wyłączyć płytę grzejną za pomocą

Gotowanie z włączoną funkcją: nacisnąć przycisk , a następnie nacisnąć i przytrzymać przez 3 sekundy, aż zniknie wskaźnik nad symbolem. Można obsługiwać płytę grzejną. Po wyłączeniu płyty grzejnej za pomocą funkcja zostanie ponownie uruchomiona.

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w części „Korzystanie z pól grzejnych”. Funkcja nie działa podczas pracy SenseBoil®. Funkcja ta łączy dwa pola grzejne po lewej stronie, by działały jak jedno. Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie. Aby włączyć funkcję: dotknąć . Aby ustawić lub zmienić poziom mocy grzania, POLSKI 225należy dotknąć jednego z czujników sterujących. Aby wyłączyć funkcję: dotknąć . Pola grzejne będą działać niezależnie.

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej. W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przed użyciem funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu. Automatyczne działanie funkcji Aby funkcja ta działała automatycznie, należy ustawić tryb automatyczny na H1 – H6.Płyta grzejna jest początkowo ustawiona na H5. Okap reaguje na włączenie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczyń i odpowiednio dostosowywać prędkość wentylatora. Tryby automatyczne Oświetle‐ nie auto‐ matyczne Gotowa‐ nie

H0 Wył. Wył. Wył. H1 Wł. Wył. Wył.

Wł. Prędkość wentylatora

Prędkość wentylatora

H3 Wł. Wył. Prędkość wentylatora

Oświetle‐ nie auto‐ matyczne Gotowa‐ nie

H4 Wł. Prędkość wentylatora

Prędkość wentylatora

H5 Wł. Prędkość wentylatora

Prędkość wentylatora

H6 Wł. Prędkość wentylatora

Prędkość wentylatora

Urządzenie rozpoznaje proces gotowania i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

Urządzenie rozpoznaje proces smażenia i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury. Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.

2. Nacisnąć i przytrzymać przez 3

sekundy. Wyświetlacz włączy się i wyłączy.

3. Nacisnąć i przytrzymać przez 3

4. Nacisnąć kilkakrotnie, aż pojawi się H.

5. Nacisnąć minutnika, aby wybrać tryb

automatyczny. Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania. Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund. 226 POLSKIRęczne sterowanie prędkością wentylatora Funkcję można również uruchomić ręcznie. W tym celu należy nacisnąć , gdy płyta grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmianę prędkości wentylatora. Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, ponowne naciśniecie powoduje ustawienie prędkości wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy nacisnąć

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie. Włączanie oświetlenia Płytę grzejną można ustawić tak, aby oświetlenie włączało się automatycznie przy jej uruchamianiu. W tym celu należy tryb automatyczny ustawić na H1 – H6. Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

8. WSKAZÓWKI I PORADY

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu. Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.

• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.

• Należy zawsze uważać, aby nie przesunąć ani nie trzeć naczynia o krawędzie i narożniki szkła , ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła. Materiał naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana. Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno naczynia. Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Naczynia należy stawiać na środku pola grzejnego.

• Wydajność pola grzejnego zależy od średnicy naczynia. Aby zapewnić optymalne przenoszenie ciepła, należy używać naczyń o średnicy zbliżonej do wielkości danego pola grzejnego, nie większych i nie mniejszych niż zalecane. Aby sprawdzić zalecaną średnicę naczynia, patrz „Dane techniczne” > „Specyfikacja pól grzejnych”. – Naczynie o średnicy dna mniejszej niż podane minimum pochłania tylko część energii generowanej przez pole grzejne, co spowalnia jego nagrzewanie. – Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych POLSKI 227niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej. Patrz „Dane techniczne”.

8.2 Hałas podczas pracy

• trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa).

• gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• buczenie: ustawiono wysoką moc grzania.

• klikanie: następuje przełączanie elektryczne.

• syczenie, brzęczenie: wentylator pracuje. Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

8.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

8.4 Uproszczony przewodnik

kulinarny Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy. Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny. Ustawienie mocy grzania Zastosowanie: Czas (min) Wskazówki 1 Podtrzymywanie temperatury potraw. w razie potrzeby Umieścić pokrywkę na naczyniu.

1 - 2 Sos holenderski, roztapianie: masła,

czekolady, żelatyny.

5 - 25 Zamieszać od czasu do czasu.

2 Ścinanie: puszyste omlety, smażone jajka.

10 - 40 Należy gotować z założoną pokrywką.

2 - 3 Gotowanie ryżu lub potraw mlecznych,

podgrzewanie gotowych potraw.

25 - 50 Dodać co najmniej dwukrotnie więcej

płynu niż ryżu. Potrawy mleczne mie‐ szać od czasu do czasu.

3 - 4 Gulasz z warzyw, ryb, mięsa. 20 - 45 Dodać kilka łyżek wody. Sprawdzać

ilość wody w trakcie tego procesu.

4 - 5 Gotowanie ziemniaków i innych wa‐

Sprawdzać ilość wody w trakcie tego procesu. Przykryć garnek pokrywką.

4 - 5 Gotowanie większych ilości potraw, du‐

60 - 150 Do 3 l wody plus składniki.

228 POLSKIUstawienie mocy grzania Zastosowanie: Czas (min) Wskazówki

6 - 7 Delikatne smażenie: eskalopki, cordon

bleu, kotlety, bryzole, kiełbasa, wątrób‐ ki, zasmażki, jajka, naleśniki, pączki. w razie potrzeby Odwracać w razie potrzeby.

7 - 8 Intensywne smażenie, placki ziemnia‐

czane, steki z polędwicy, steki.

5 - 15 Odwracać w razie potrzeby.

9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie własnym), smażenie frytek. Gotowanie większej ilości wody. PowerBoost jest wł.

8.5 Wskazówki i porady dotyczące

korzystania z funkcji Hob²Hood Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.

• Nie kierować żarówki halogenowej na panel okapu.

• Nie należy zasłaniać panelu sterowania płyty grzejnej.

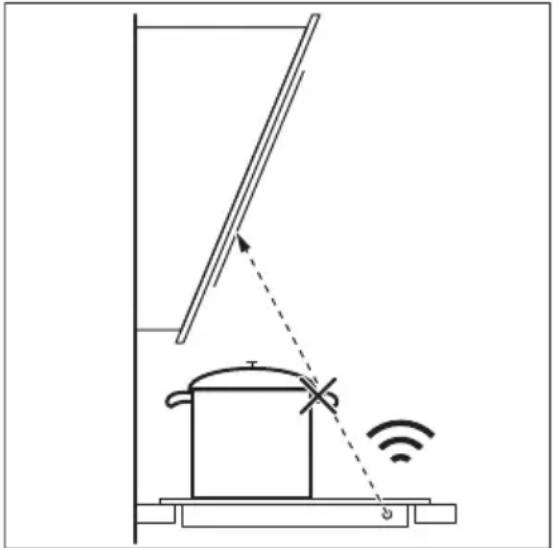

• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja. Poniższy okap jest przykładowy. Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood. Okapy kuchenne z funkcją Hob²Hood Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z tą funkcją, muszą posiadać symbol

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

9.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym. OSTRZEŻENIE! Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

9.2 Czyszczenie płyty grzejnej

• Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

10. ROZWIĄZANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

10.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy Nie można uruchomić płyty grzej‐ nej ani nią sterować. Płyty grzejnej nie podłączono do za‐ silania lub podłączono nieprawidło‐ wo. Sprawdzić, czy płytę grzejną podłączo‐ no prawidłowo do zasilania. Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest przy‐ czyną usterki. Jeżeli nadal będzie do‐ chodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifiko‐ wanym elektrykiem. W ciągu 60 sekund nie ustawiono mocy grzania. Ponownie włączyć płytę grzejną i usta‐ wić moc grzania w ciągu maksymalnie 60 sekund. 230 POLSKIProblem Możliwa przyczyna Środek zaradczy Dotknięto jednocześnie 2 lub więcej pól czujników. Dotknąć tylko jednego pola czujnika. Działa funkcja Pauza. Patrz „Pauza”. Na panelu sterowania znajdują się plamy wody lub tłuszczu. Wyczyścić panel sterowania. Słychać ciągły sygnał dźwiękowy. Nieprawidłowe podłączenie elek‐ tryczne. Odłączyć płytę grzejną od zasilania elektrycznego. Zwrócić się do wykwali‐ fikowanego elektryka, aby sprawdził instalację. Nie można ustawić maksymalnej mocy grzania jednego z pól grzejnych. Pozostałe pola zużywają maksymal‐ ną dostępną moc. Płyta grzejna działa prawidłowo. Zmniejszyć moc pozostałych pól grzej‐ nych podłączonych do tej samej fazy. Patrz „Zarządzanie energią”. Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy. Umieszczono przedmiot na jednym lub większej liczbie pól czujników. Zdjąć przedmiot z pól czujników. Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed‐ miot . Zdjąć przedmiot z pola czujnika. Wskaźnik ciepła resztkowego nie włącza się. Pole grzejne nie jest gorące, ponie‐ waż działało za krótko lub nastąpiło uszkodzenie czujnika. Jeśli pole grzejne działało wystarczają‐ co długo, aby było gorące, należy skontaktować się z autoryzowanym centrum serwisowym. Hob²Hood nie działa. Zakryto panel sterowania. Zdjąć przedmiot z panelu sterowania. Bardzo wysokie naczynie blokuje sygnał. Użyć mniejszego naczynia, zmienić pole grzejne lub sterować okapem ręcznie. Panel sterowania staje się gorący w dotyku. Naczynie jest zbyt duże lub ustawio‐ ne zbyt blisko panelu sterowania. Jeśli to możliwe, duże naczynia należy ustawiać na tylnych polach. Brak sygnałów dźwiękowych podczas dotykania pól czujników na panelu. Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz „Codzienne użytkowanie”. Zaświeci się wskaźnik nad sym‐ bolem . Działa funkcja Blokada uruchomie‐ nia lub Blokada. Patrz „Zabezpieczenie przed urucho‐ mieniem przez dzieci” i „Blokada”. Pasek regulacji miga. Brak naczynia na polu grzejnym lub pole grzejne nie zostało całkowicie zakryte. Postawić naczynie na polu grzejnym, tak aby całkowicie zakryło pole grzej‐ ne. Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do płyt indukcyjnych. Patrz „Wskazówki i porady”. Średnica dna naczynia jest za mała dla wybranego pola. Używać naczyń o odpowiednich wy‐ miarach. Patrz „Dane techniczne”. POLSKI 231Problem Możliwa przyczyna Środek zaradczy i pojawiają się jednocześ‐ nie. Moc jest zbyt niska ze względu na nieodpowiednie lub puste naczynie. Należy użyć odpowiedniego rodzaju naczynia. Patrz „Wskazówki i porady” oraz „Dane techniczne”. Nie należy włączać żadnego pola grzejnego, jeśli znajduje się na nim puste naczynie. i pojawiają się jednocześ‐ nie. Naczynie jest puste lub znajduje się w nim inny płyn niż woda, np. olej. Należy unikać używania tej funkcji do gotowania innych płynów niż woda. i pojawiają się jednocześ‐ nie. W naczyniu znajduje się się zbyt du‐ żo lub zbyt mało wody. Gotowano inne składniki niż wodę i ziemniaki. Temperatura wrzenia przesunęła się w czasie i funkcja SenseBoil® nie mogła działać pra‐ widłowo. Do gotowania wody i ziemniaków uży‐ wać wyłącznie SenseBoil®. Patrz „Wskazówki i porady”. Słychać sygnał dźwiękowy, wskaźniki nad migają i funkcja SenseBoil® się nie uru‐ chamia. Żadne z pól grzejnych nie jest goto‐ we do użycia z funkcją SenseBoil®. Wybrane pola grzejne zawierają je‐ szcze ciepło resztkowe lub są nadal używane. Należy zakończyć gotowanie i wybrać pole grzejne, które nie zawiera ciepła resztkowego. SenseBoil® nie działa. Zbyt niska moc płyty grzewczej. Ustaw wyższą moc. Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamio‐ nowego bezpieczników w instalacji do‐ mowej. Patrz rozdział „Przed pierw‐ szym użyciem” > „ Ograniczenie mo‐ cy". Na wyświetlaczu pojawi się i cyfra. Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć po‐ nownie po 30 sekundach. Jeśli ponow‐ nie wyświetli się , należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nad‐ al, należy skontaktować się z autory‐ zowanym centrum serwisowym.

10.2 Jeśli nie można znaleźć

rozwiązania... Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

232 POLSKI11. DANE TECHNICZNE

11.1 Tabliczka znamionowa

Model KIS62453I Numer produktu (PNC) 949 599 321 00 Typ 61 B4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz Indukcja 7.35 kW Wyprodukowano w: Niemczech Nr seryjny................. 7.35 kW ELECTROLUX

11.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W] PowerBoost [W] Maksymalny czas funkcji Po‐ werBoost [min] Średnica naczy‐ nia [mm] Lewe przednie 2300 3200 10 125 - 210 Lewe tylne 2300 3200 10 125 - 210 Prawe przednie 1400 2500 4 125 - 145 Prawe tylne 1800 2800 10 145 - 180 Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń. W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

12. EFEKTYWNOŚĆ ENERGETYCZNA

12.1 Informacje o produkcie

Dane identyfikacyjne modelu KIS62453I Typ płyty grzejnej Płyta grzejna do zabudowy Liczba pól grzejnych 4 Technologia grzania Płyta indukcyjna Średnica okrągłych pól grzejnych (Ø) Prawe przednie Prawe tylne

Długość (Dł.) i szerokość (Szer.) nieokrągłego pola grzejnego Lewe przednie Dł. 22.1 cm Szer. 21.8 cm Długość (Dł.) i szerokość (Szer.) nieokrągłego pola grzejnego Lewe tylne Dł. 22.1 cm Szer. 21.8 cm POLSKI 233Zużycie energii na pole grzejne (EC electric cooking) Lewe przednie Lewe tylne Prawe przednie Prawe tylne

Zużycie energii przez płytę grzejną (EC electric hob) 183.9 Wh/kg IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności. Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

12.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.

• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.

• Naczynia stawiać na środku pola grzejnego.

• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi. 234 POLSKIДобро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии. Найти инструкции по эксплуатации, а также рекомендации по использованию ,устранению неисправностей, техническом обслуживании и ремонте:www.electrolux.com/supportПраво на изменения сохраняется. 1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ......................................... 2352. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ............................................................238

5.1 Obmedzenie napájania
