ПОСІБНИК КОРИСТУВАЧА WB 18 LTX BL 15150 Quick METABO

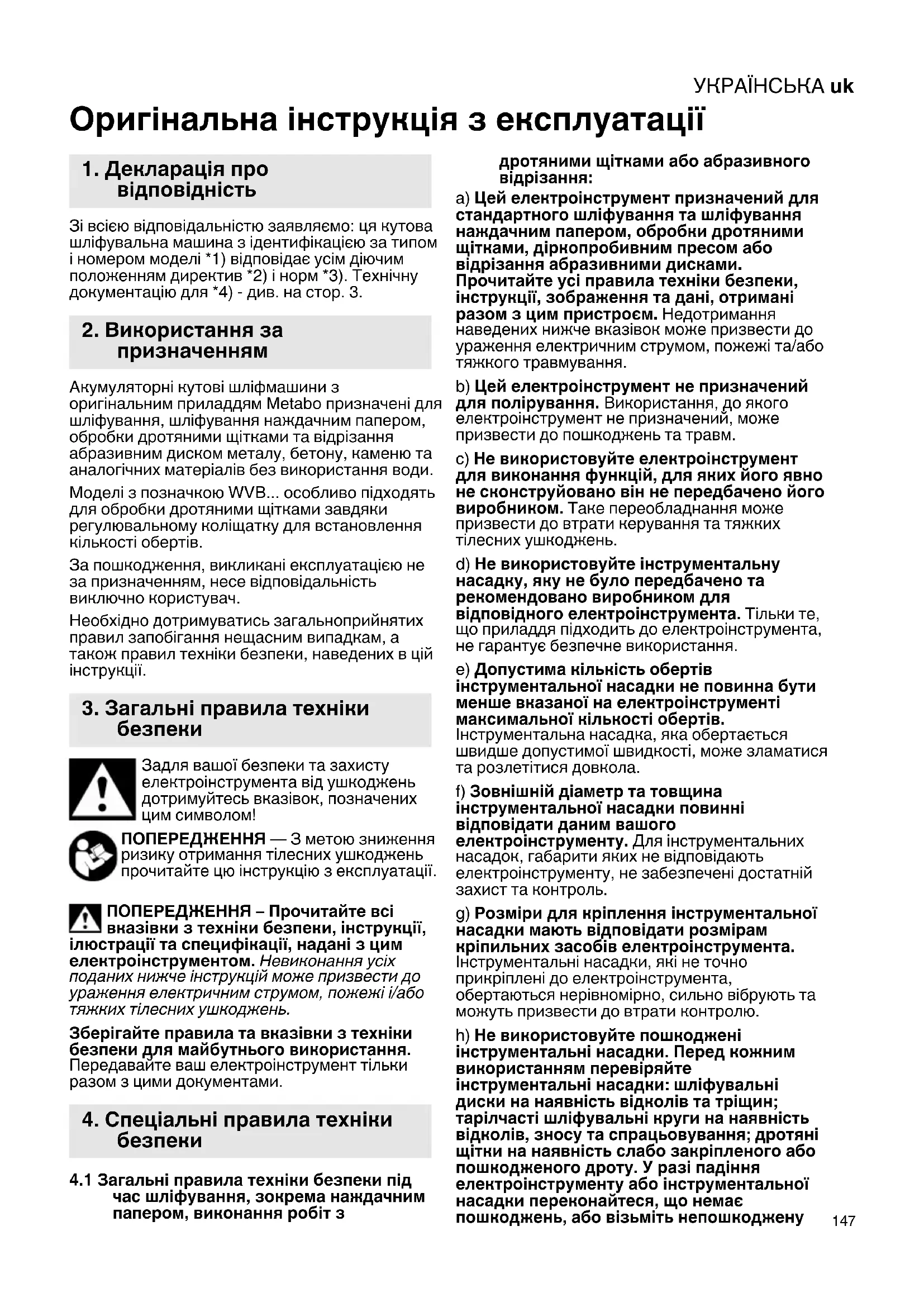

Оригінальна інструкція з експлуатації Зі всією відповідальністю заявляємо: ця кутова шліфувальна машина з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3. Акумуляторні кутові шліфмашини з оригінальним приладдям Metabo призначені для шліфування, шліфування наждачним папером, обробки дротяними щітками та відрізання абразивним диском металу, бетону, каменю та аналогічних матеріалів без використання води. Моделі з позначкою WVB... особливо підходять для обробки дротяними щітками завдяки регулювальному коліщатку для встановлення кількості обертів. За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту електроінструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ – Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або тяжких тілесних ушкоджень. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш електроінструмент тільки разом з цими документами.

4.1 Загальні правила техніки безпеки під

час шліфування, зокрема наждачним папером, виконання робіт з дротяними щітками або абразивного відрізання: а) Цей електроінструмент призначений для стандартного шліфування та шліфування наждачним папером, обробки дротяними щітками, діркопробивним пресом або відрізання абразивними дисками. Прочитайте усі правила техніки безпеки, інструкції, зображення та дані, отримані разом з цим пристроєм. Недотримання наведених нижче вказівок може призвести до ураження електричним струмом, пожежі та/або тяжкого травмування. b) Цей електроінструмент не призначений для полірування. Використання, до якого електроінструмент не призначений, може призвести до пошкоджень та травм. c) Не використовуйте електроінструмент для виконання функцій, для яких його явно не сконструйовано він не передбачено його виробником. Таке переобладнання може призвести до втрати керування та тяжких тілесних ушкоджень. d) Не використовуйте інструментальну насадку, яку не було передбачено та рекомендовано виробником для відповідного електроінструмента. Тільки те, що приладдя підходить до електроінструмента, не гарантує безпечне використання. e) Допустима кількість обертів інструментальної насадки не повинна бути менше вказаної на електроінструменті максимальної кількості обертів. Інструментальна насадка, яка обертається швидше допустимої швидкості, може зламатися та розлетітися довкола. f) Зовнішній діаметр та товщина інструментальної насадки повинні відповідати даним вашого електроінструменту. Для інструментальних насадок, габарити яких не відповідають електроінструменту, не забезпечені достатній захист та контроль. g) Розміри для кріплення інструментальної насадки мають відповідати розмірам кріпильних засобів електроінструмента. Інструментальні насадки, які не точно прикріплені до електроінструмента, обертаються нерівномірно, сильно вібрують та можуть призвести до втрати контролю. h) Не використовуйте пошкоджені інструментальні насадки. Перед кожним використанням перевіряйте інструментальні насадки: шліфувальні диски на наявність відколів та тріщин; тарілчасті шліфувальні круги на наявність відколів, зносу та спрацьовування; дротяні щітки на наявність слабо закріпленого або пошкодженого дроту. У разі падіння електроінструменту або інструментальної насадки переконайтеся, що немає пошкоджень, або візьміть непошкоджену

3. Загальні правила техніки

4. Спеціальні правила техніки

насадку. Після перевірки та встановлення інструментальної насадки увімкніть пристрій на хвилину на максимальні оберти, в цей час користувач та інші люди повинні триматися поза зоною обертання інструментальної насадки. Пошкоджені інструментальні насадки як правило ламаються на цьому етапі тестування.

i) Використовуйте особисті засоби захисту.

Залежно від сфери використання обирайте захисний щіток для обличчя, захист для очей або захисні окуляри. Якщо потрібно, використовуйте респіратор, засоби захисту органів слуху, захисні рукавички або спеціальний фартух, які захистять вас від невеликих шліфувальних та сировинних часточок. Очі повинні бути захищені від часточок, що розлітаються під час проведення різних робіт. Респіратор або фільтрувальна захисна маска повинні бути розраховані на пил, що утворюється під час робіт. Якщо ви довгий час зазнаєте впливу шуму, може статися зниження слуху. j) Слідкуйте за тим, щоб інші люди знаходились на безпечній відстані від вашої робочої зони. Кожен, хто наближається до робочої зони, повинен використовувати засоби захисту. Відламки заготовки або інструментальної насадки можуть відлетіти та завдати шкоди навіть за межами робочої зони. k) Під час роботи тримайте електроінструмент лише за ізольовані поверхні, якщо є ризик зіткнення інструментальної насадки з прихованими електропроводами. Контакт з електропроводкою під напругою може призвести до передачі напруги також на металеві частини пристрою та спричинити ураження електричним струмом. l) Ніколи не відкладайте електроінструмент, доки інструментальна насадка повністю не зупиниться. Можливий контакт інструментальної насадки, що обертається, з поверхнею, що може призвести до втрати контролю над електроінструментом. m) Під час перенесення електроінструмент не повинен працювати. Є ризик випадкового захоплення одягу та поранення тіла інструментальною насадкою, що обертається. n) Регулярно очищуйте вентиляційні отвори вашого електроінструменту. Вентилятор двигуна затягує пил усередину корпусу, внаслідок чого велике скупчення металевого пилу викликає ризик ураження електричним

o) Не використовуйте електроінструмент поблизу займистих матеріалів. Іскри можуть спричинити займання цих матеріалів. p) Не використовуйте інструментальні насадки, які потребують рідких охолоджувальних засобів. Використання води або інших рідких охолоджувальних засобів може призвести до удару електричним

4.2 Віддача та відповідні правила безпеки

Віддача – це раптова реакція в результаті застрягання або блокування інструментальної насадки, що обертається: шліфувального диска, тарілчастого шліфувального круга, дротяної щітки та ін., що веде до різкої зупинки інструментальної насадки. Це викликає неконтрольований рух електроінструменту в місті блокування у напрямку, протилежному напрямку обертання інструментальної насадки. Якщо, наприклад, шліфувальний диск заблокований або застряг в заготовці, кромка шліфувального диска, що занурена у заготовку, викликає пошкодження диска та віддачу. Шліфувальний диск рухається у напрямку користувача або від нього, залежно від напрямку обертання диска в момент блокування. При цьому шліфувальні диски також можуть ламатися. Віддача є наслідком неправильного або помилкового використання електроінструмента та/або невідповідних робочих умов. Запобігти появі віддачі допоможуть відповідні заходи, які описані

a) Міцно тримайте електроінструмент, ваші тіло та руки повинні перебувати в положенні, яке гарантує можливість протистояти віддачі. Завжди використовуйте додаткову рукоятку, якщо вона є, для максимального контролю над віддачею та реактивними моментами під час розгону. За умови вживання відповідних заходів безпеки користувач здатний контролювати сили віддачі та реакції. b) Не тримайте руки поблизу інструментальної насадки, що обертається. Інструментальна насадка може в момент віддачі травмувати вашу руку. c) Уникайте знаходження в зоні, в яку електроінструмент потрапить при віддачі. При віддачі електроінструмент рухається в напрямку, протилежному напрямку обертання шліфувального диска в момент блокування. d) Працюйте особливо уважно біля кутів, гострих кромок тощо. Не допускайте рикошету інструментальної насадки від заготовки та її заклинювання. Інструментальна насадка, що обертається, може заклинитися біля кутів, гострих кромок та при рикошеті. Наслідком є втрата контролю або

e) Не використовуйте полотно для ланцюгової пили для різання деревини, зокрема сегментований алмазний відрізний круг з відстанню між сегментами понад 10 мм, а також не використовуйте пильне полотно з зубцями. Такі інструментальні насадки часто викликають віддачу та втрату контролю.УКРАЇНСЬКА uk

4.3 Особливі вказівки з техніки безпеки

під час шліфування та абразивного відрізання: a) Використовуйте тільки ті абразивні інструменти, що рекомендовані для вашого електроінструменту, і захисний кожух, що передбачений для цих абразивних інструментів. Для абразивних інструментів, що не передбачені для вашого електроінструменту, не гарантований достатній захист, отже немає гарантії безпеки. b) Шліфувальні диски вигнутого профілю мають бути встановлені таким чином, щоб їх шліфувальна поверхня не виступала над площиною захисного краю. Неправильно встановлений шліфувальний круг, який виходить за межі захисного краю, не може бути затемнений належним чином. c) Захисний кожух треба надійно встановити на електроінструмент і для максимальної безпеки налаштувати таким чином, щоб відкритою залишалася лише найменша частина абразивного інструмента. Захисний кожух допомагає захистити користувача від уламків, випадкового контакту з абразивним інструментом та іскор, від яких може зайнятися

d) Абразивні інструменти повинні використовуватися тільки за призначенням. Наприклад: забороняється виконувати шліфування бічною поверхнею відрізного круга. Відрізні круги призначені для зняття матеріалу кромкою круга. Сили, що впливають на круг з бічної сторони, можуть стати причиною його руйнування. e) Для установки шліфувального диска завжди використовуйте справний затискний фланець потрібного розміру і форми. Відповідні за формою і розміром фланці фіксують шліфувальний диск і знижують ризик його розлому. Затискні фланці для відрізних кругів можуть відрізнятися від затискних фланців для інших шліфувальних дисків. f) Не використовуйте зношені шліфувальні диски від електроінструментів більшого розміру. Шліфувальні диски, виготовлені для електроінструментів більшого розміру, не розраховані на високу частоту обертання малогабаритних електроінструментів і тому можуть зруйнуватися. g) Під час користування дисками для двох цілей завжди використовуйте відповідний захисний кожух для виконаного застосування. Невикористання відповідного захисного кожуха може призвести до відсутності необхідного екранування, та як наслідок до тяжкого травмування.

4.4 Додаткові вказівки з техніки безпеки

при відрізанні абразивними дисками: a) Уникайте блокування відрізного круга та занадто високого притискного зусилля. Не виконуйте занадто глибокі розрізи. Перевантаження відрізного круга прискорює його знос і збільшує схильність до перекосу або блокування, а як наслідок - можливість віддачі або руйнування. b) Уникайте знаходження в зоні перед відрізним кругом, що обертається, і позаду нього. При зміщенні відрізного круга в оброблюваній деталі в напрямі від себе електроінструмент у випадку віддачі може відскочити прямо на вас разом з диском, що обертається. c) У разі заклинювання відрізного круга або переривання роботи вимкніть електроінструмент і дочекайтеся, поки круг повністю зупиниться. Ніколи не намагайтеся витягнути відрізний круг, що обертається, з розрізу - можлива віддача. Встановіть і усуньте причину заклинювання. d) Не вмикайте інструмент знову, якщо він все ще знаходиться в оброблюваній деталі. Перед продовженням роботи дочекайтеся, поки інструмент досягне робочої частоти обертання. Інакше можливе заїдання круга, його вискакування з оброблюваної деталі або поява віддачі. e) Підпирайте плити або заготовки великого розміру, щоб знизити ризик у випадку заїдання відрізного круга. Великі заготовки можуть прогинатися під власною вагою. Заготовку слід підпирати з двох сторін: близько лінії виконання розрізу та уздовж її кромки. f) Будьте особливо обережні при виконанні заглибних розрізів в стінах та інших зонах, що не проглядаються. При заглибленні диска під час різання можливий контакт з газо- і водопроводами, електричною проводкою та іншими об'єктами, що викликає віддачу. g) Не виконуйте криволінійний різ. Перевантаження відрізного круга прискорює його знос і збільшує схильність до перекосу або блокування, а як наслідок – можливість віддачі або руйнування, що може призвести до тяжкого травмування.

4.5 Особливі вказівки з техніки безпеки

при шліфуванні наждачним папером: a) Використовуйте наждачний папір відповідного розміру, дотримуйтесь інструкцій виробника щодо вибору паперу. Наждачний папір, що виступає за межі тарілчастого шліфувального круга, може стати причиною травм, застрягання, розриву наждачного паперу та віддачі.

4.6 Особливі вказівки з техніки безпеки

при виконанні робіт з дротяними

a) Приміть до уваги, що дротяні щітки втрачають шматочки дроту також при звичайному використанні. Не прикладайте занадто високе притискне зусилля. Відлітаючі шматочки дроту можуть легко проходити скрізь тонку тканину одягу та/або проникати в шкіру.УКРАЇНСЬКАuk

b) При використанні захисного кожуха не допускайте його контакту з дротяною щіткою. Тарілчасті і чашкові щітки під дією притискного зусилля і відцентрових сил можуть збільшувати свій діаметр. ПОПЕРЕДЖЕННЯ! Завжди надягайте захисні окуляри. Надягайте захисні навушники. ПОПЕРЕДЖЕННЯ! Під час роботи завжди тримайте електроінструмент обома руками. Не використовуйте захисний кожух для шліфування під час виконання робіт з відрізання абразивними дисками. Під час виконання робіт з відрізними дисками з метою безпеки користуйтеся захисним кожухом для відрізання абразивними дисками. Не використовуйте сегментовані алмазні відрізні круги з відстанню між сегментами понад 10 мм. Допускається виключно від’ємний кут різання сегмента. Використовуйте з’єднані відрізні круги тільки, якщо вони посилені. Використовуйте еластичні вкладки, якщо вони входять до комплекту абразивних інструментів і виробник наполягає на їх використанні. Дотримуйтесь рекомендацій виробника інструменту та приладдя! Захищайте диски від потрапляння мастила та ударів! Зберігайте шліфувальні диски та поводьтеся з ними відповідно до вказівок виробника. Зберігайте інструментальні насадки та поводьтеся з ними відповідно до вказівок

Ніколи не використовуйте відрізні диски для обдирних робіт або видалення гратів! Треба уникати бічного тиску на відрізний диск. Заготовка повинна надійно прилягати до поверхні та бути закріплена від зісковзування, наприклад, за допомогою затискних пристроїв. Для великих заготовок треба передбачити достатню опору. При використанні інструментальних насадок з різьбовою вставкою кінець шпинделя не повинен торкатися перфорованої основи абразивного інструменту. Переконайтеся, що різьба інструментальної насадки має достатню довжину для кріплення до шпинделя. Різьба інструментальної насадки повинна співпадати з різьбою шпинделя. Дані щодо довжини та різьби шпинделя див. на стор. 2 та в розділі 14. Технічні характеристики. Рекомендується використовувати придатну стаціонарну витяжну установку. Завжди підключайте пристрій захисного відключення (ПЗВ) з максимальним струмом витоку 30 мА. Після відключення кутової шліфмашини пристроєм захисного відключення треба перевірити та почистити машину. Див. розділ 9.

Не використовуйте пошкоджені, ексцентричні та вібруючі інструментальні насадки. Уникайте пошкодження газових та водопровідних труб, електричної проводки та несучих стін (статика). Пошкоджену або потріскану додаткову рукоятку слід замінити. Не експлуатуйте машину з пошкодженою рукояткою. Пошкоджений або потрісканий захисний кожух слід замінити. Не експлуатуйте машину з пошкодженим захисним кожухом. Закріплюйте малі заготовки. Використовуйте, наприклад, лещата. Якщо диски, встановлені на фланці, використовуються для двох цілей (комбіновані шліфувальні диски та абразивні диски для відрізання), можна використовувати тільки такі типи захисних кожухів: тип А, тип С. Див. розділ 11.. Використовуйте відповідний захисний

Використання невідповідного захисного кожуха може призвести до втрати контролю та тяжкого травмування. Приклади неналежного використання: - Під час використання захисного кожуха типу А для шліфування торцем круга захисний кожух та заготовка можуть заважати одне одному, що призведе до недостатнього контролю. - Під час використання захисного кожуха типу В для абразивного відрізання за допомогою з’єднаних відрізних кругів виникає підвищений ризик від іскор, що відлітають, та часток від шліфування, а також уламків шліфувального круга у разі його розлому. - Під час використання захисного кожуха типів А, В, С для абразивного відрізання або шліфування торцем круга бетону або цегляної кладки виникає підвищений ризик через пилове навантаження, а також через втрату контролю з віддачею як наслідок. - Під час використання захисного кожуха типів А, В, С з тарілчастою щіткою, товщина якої перевищує допустиму, дроти можуть зіткнутися з захисним кожухом і це може призвести до їх зламу. Завжди використовуйте захисний кожух, що підходить до інструментальної насадки. Див. розділ 11.. Якщо ви працюєте в умовах запилення, переконайтеся, що усі вентиляційні отвори відкриті. За необхідності очищення інструменту від пилу зніміть спочатку акумуляторний блок (користуйтесь не металевими предметами), не пошкоджуючи внутрішні деталі. Зниження впливу пилу: ПОПЕРЕДЖЕННЯ - пил, що утворився внаслідок шліфування наждачним папером, розпилювання, шліфування, свердління та інших робіт, містить хімічні речовини, що спричиняють рак, вродженіУКРАЇНСЬКА uk

дефекти або інші ушкодження репродуктивної системи. Приклади таких хімічних речовин: - свинець у фарбі з вмістом свинцю - мінеральний пил з будівельної цегли, цементу та інших речовин цегляної кладки, а також - миш’як та хром з хімічно обробленої деревини. Ступінь ризику залежить від того, як часто ви виконуєте цей вид робіт. Щоб зменшити вплив хімічних речовин: працюйте в приміщеннях з достатньою вентиляцією та з затвердженим особистим захисним спорядженням, як-от респіратор, розроблений спеціально для фільтрації мікроскопічних частинок. Це також стосується пилу від інших матеріалів, наприклад деяких видів дерева (деревинний пил дуба або бука), металу, азбесту. Інші відомі захворювання — це, наприклад, алергічні реакції, захворювання дихальних шляхів. Уникайте потрапляння пилу всередину тіла. Дотримуйтесь вказівок стосовно вашого матеріалу, персоналу, сфери та місця використання, а також державних правил (наприклад, положення про охорону праці, утилізацію тощо). Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на

Для спеціальних робіт використовуйте відповідне приладдя. Це дозволить зменшити кількість пилу, що неконтрольовано потрапляють у довкілля. Використовуйте відповідні засоби уловлювання

Дотримуйтеся правил використання та підключення відсмоктувача. Для зменшення впливу пилу: - не направляйте потік повітря, що виходить з інструмента, на себе, людей, які знаходяться поблизу, та на скупчення пилу; - використовуйте витяжний пристрій та/або очищувач повітря; - добре провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Підмітання та видування здіймає пил у повітря. - Захисний одяг слід очистити за допомогою пилососа або прання. Не можна його продувати, вибивати або чистити щіткою.

4.7 Правила техніки безпеки щодо

акумуляторного блоку: Захищайте акумуляторні блоки від

Не піддавайте акумуляторні блоки впливу відкритого вогню! Не використовуйте пошкоджені або деформовані акумуляторні блоки! Не розкривайте акумуляторні блоки! Не торкайтеся контактів акумуляторного блока і не закорочуйте їх! З несправного літій-іонного акумуляторного блока може витікати слабокисла горюча рідина! Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Перед здійсненням будь-якого регулювання, переоснащення, технічного обслуговування або чищення слід вийняти акумуляторний блок із електроінструмента. Упевніться, що електроінструмент при встановленні акумуляторного блока

Під час виймання та вставляння акумуляторного блока тримати електроінструмент так, щоб унеможливити неумисне натискання вмикача/вимикача. Якщо електроінструмент пошкоджений, слід вийняти з нього акумуляторний блок. Транспортування літій-іонних акумуляторних блоків: Відправлення літій-іонних акумуляторних блоків підлягає дії Закону про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій- іонних акумуляторних блоків з'ясуйте актуальні чинні норми. У разі необхідності зверніться за інформацією до своєї транспортної компанії. Сертифіковану упаковку можна придбати в Metabo. Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть акумуляторний блок з інструменту. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою). Див. стор. 2. 1 Швидкозатискна гайка Quick* 2 Опорний фланець 3 Шпиндель 4 Опорний фланець автобалансира * 5 Кнопка фіксації шпинделя 6 Перемикач 7 Рукоятка 8 Отвори для кріплення вушка для прив'язування (для захисту від падіння з

9 Кнопка для розблокування акумуляторного

10 Акумуляторний блок* 11 Блокіратор увімкнення* 12 Натискний перемикач * 13 Фільтр від пилу * 14 Сигнальний індикатор електроніки 15 Регулювальне коліщатко* 16 Кнопка індикатора ємності 17 Сигнальний індикатор ємності

5. ОглядУКРАЇНСЬКАuk

18 Вушко для прив'язування (для захисту від падіння з висоти)* 19 Кнопка фіксації 20 Додаткова рукоятка / додаткова вібропоглинаюча рукоятка * 21 Захисний кожух 22 Гайка з двома отворами * 23 Ключ під два отвори * 24 Важіль кріплення захисного кожуха 25 Багатопозиційна скоба* 26 Захист рук

• залежно від комплектації / не входить у комплект постачання

6.1 Встановлення додаткової рукоятки

При виконанні будь-яких робіт завжди має бути встановлена додаткова рукоятка (20)! Додаткова рукоятка кріпиться з лівого або правого боку машини.

6.2 Встановлення захисного кожуха

З причин безпеки використовуйте виключно захисний кожух, призначений для відповідної інструментальної насадки! Використання невідповідного захисного кожуха може призвести до втрати контролю та тяжкого травмування. Див. також розділ 11. Приладдя! Див. стор. 2, мал. J. - Натисніть важіль (24) і утримуйте його. Встановіть захисний кожух (21) на вказане

- Відпустіть важіль та повертайте кожух, доки важіль не зафіксується. - Натисніть важіль і поверніть кожух закритою стороною до користувача. - Перевірте надійність посадки: важіль повинен зафіксуватися, захисний кожух не повинен обертатися. Використовуйте інструментальні насадки, які захисний кожух перекриває не менше, ніж на 3,4 мм. (Демонтаж здійснюйте у зворотньому порядку).

Див. стор. 2, мал. В. У випадку сильно забрудненого середовища завжди встановлювати фільтр від пилу (13). З встановленим фільтром від пилу (13) інструмент нагрівається швидше. Електроніка захищає інструмент від перегрівання (див. розділ 10.). Встановлення: Встановіть фільтр від пилу (13), як показано.

Трохи підніміть фільтр від пилу (13) за верхній край і зніміть у напрямку вниз.

6.4 Поворотна акумуляторна батарея

Див. стор. 2, мал. D. Задню деталь інструмента можна обертати у три етапи на 270° і таким чином підганяти форму інструмента до робочих умов. Працювати лише у зафіксованому положенні. Спочатку натисніть кнопку фіксації (19), потім у натиснутому стані поверніть задню частину електроінструменту. Під час повертання відпустіть кнопку. Фіксатор повинен заскочити з чутним «клацанням».

6.5 Акумуляторний блок

Перед використанням зарядіть акумуляторний блок (10). При зниженні потужності зарядіть акумуляторний блок. Вказівки щодо заряджання акумуляторного блока див. в керівництві з експлуатації зарядного пристрою Metabo. З літій-іонними акумуляторними блоками із сигнальним індикатором ємності (17) (залежно від комплектації): - Натисніть кнопку (16), і світлодіодні індикатори покажуть рівень заряду акумулятора. - Якщо блимає один світлодіод, акумуляторний блок майже розрядився і потребує заряджання.

6.6 Під’єднання / від’єднання

акумуляторного блока Під час виймання та вставляння акумуляторного блока тримати електроінструмент так, щоб унеможливити неумисне натискання вмикача/вимикача.

Натисніть кнопку розблокування акумуляторного блоку (9) і витягніть акумуляторний блок (10). Встановлення: Вставте акумуляторний блок (10) до фіксації. Перед будь-якими роботами з переоснащення вийміть акумуляторний блок з інструмента. Машина повинна бути вимкнена, шпиндель повинен зупинитися. При роботі з відрізними дисками з метою безпеки користуйтеся захисним кожухом для відрізання абразивними дисками (див. розділ 11. Приладдя).

7.1 Фіксація шпинделя

- Натисніть кнопку фіксації шпинделя (5) та поверніть шпиндель (3) рукою, доки кнопка не зафіксується.

7.2 Встановлення шліфувального диска

див. стор. 2, мал. А.

6. Введення в експлуатацію

шліфувального дискаУКРАЇНСЬКА uk

Встановіть опорний фланець (2) на шпиндель. Фланець встановлений правильно, якщо він не обертається на шпинделі. WPBA 18...: Опорний фланець автобалансира (4) міцно прикріплений до шпинделя. Аналогічно до інших кутових шліфмашин тут немає потреби у знімному опорному фланці. Контактні поверхні опорного фланця автобалансира (4), шліфувального диска (1) та швидкозатискної гайки повинні бути чистими. Очистите за необхідності. Покладіть шліфувальний диск на опорний фланець автобалансира (4). Шліфувальний диск повинен рівномірно прилягати до фланця.

7.3 Затягнення/відкручування

швидкозатискної гайки (залежно від комплектації) Затягнення швидкозатискної гайки (1): Швидкозатискна гайка (1) встановлюється тільки на машини з системою Metabo Quick. Такі машини мають червону кнопку фіксації шпинделя (5) з написом M-Quick Якщо інструментальна насадка в місці затиску має товщину більше 7,1 мм, затискну гайку Quick використовувати не можна! В цьому випадку користуйтеся гайкою з двома отворами (22) та відповідним ключем під два отвори (23). - Зафіксуйте шпиндель (див. розділ 7.1). - Встановіть швидкозатискну гайку (1) на шпиндель (3) так, щоб обидва виступи попали в пази. Див. мал. на стор. 2. - Затягніть швидкозатискну гайку руками за годинниковою стрілкою. - Потужним поворотом шліфувального диска за годинниковою стрілкою затягніть швидкозатискну гайку. Відкручування швидкозатискної гайки (1): Тільки встановлена швидкозатискна гайка (1) дозволяє фіксувати шпиндель червоною кнопкою M-Quick (5)! - Після відключення машини диск обертається за інерцією. - Коли шліфувальний диск майже зупинився, натисніть червону кнопку фіксації шпинделя M-Quick (5). Швидкозатискна гайка (1) відкручується самостійно приблизно на півоберти, після чого може бути відкручена без додаткових зусиль та без інструментів.

7.4 Затягнення/відкручування гайки з

двома отворами (залежно від комплектації) У разі використання гайки з двома торцевими отворами під ключ кнопку фіксації шпинделя (5) можна натискати тільки, якщо останній зупинено. Затягнення гайки з двома отворами (22): Гайка з двома отворами має дві різні сторони. Накрутіть гайку з двома отворами на шпиндель, як показано на малюнку: Див. стор. 2 - X) Для тонких шліфувальних дисків: Буртик гайки з двома отворами (22) повернутий догори, що забезпечує надійний затиск тонких дисків. Y) Для товстих шліфувальних дисків: Буртик гайки з двома отворами (22) повернутий донизу, що забезпечує надійне розташування гайки на шпинделі. Відкручування гайки з двома отворами: - Зафіксуйте шпиндель (див. розділ 7.1). Відкрутіть гайку з двома отворами (22) відповідним ключем (23) проти годинникової

7.5 Вушко для прив'язування (18) (для

захисту від падіння з висоти) Для запобігання падінню пристрою з висоти, в обидва різьбові отвори для кріплення (8) може бути встановлене вушко для прив'язування (запобігання падінню з висоти) (18). Вушко для прив'язування дозволяється використовувати тільки з електроінструментами, що мають клавішу- перемикач (№ для замовлення 613059xx0, 601734xx0, 601745xx0, 601746xx0). При використанні необхідно дотримуватись інструкції з використання вушка для прив'язування. Використовуйте вушко для прив'язування (18) тільки у поєднанні з таким приладдям: Вушко для прив'язування (17): № для замовл.: 628967000 Акумуляторні блоки: № для замовл.: 6249900005,5 А·г (LiHD) № для замовл.: 62499100010,0 А·г (LiHD) Шнур для утримання інструменту Metabo: № для замовл.: 628970000 Запобіжний з'єднувач для акумуляторного

№ для замовл.: 628965000

8.1 Встановлення кількості обертів

(залежно від комплектації) Встановіть потрібну кількість обертів за допомогою коліщатка (15). (невелике число = низька частота обертання; велике число = висока частота обертання) Круги для абразивного відрізання, обдирних робіт, шліфувальні чашки, алмазні відрізні круги: висока частота обертання Щітка: середня частота обертання

8. ЕксплуатаціяУКРАЇНСЬКАuk

Опорні тарілки з липучками (шліфувальна тарілка): від низької до середньої частоти

для полірувальних робіт ми рекомендуємо нашу кутову полірувальну

8.2 Увімкнення/вимкнення

Інструмент завжди треба тримати обома

Підводьте до заготовки тільки увімкнений інструмент. У режимі безперервної роботи інструмент продовжує працювати, навіть якщо він вирветься з рук. Тому завжди міцно тримайте інструмент двома руками за рукоятку, займіть стійке положення і повністю сконцентруйтеся на виконуваній роботі. Не допускайте завихрення або всмоктування інструментом пилу і тирси. Не кладіть вимкнений електроінструмент до повної зупинки двигуна. Інструменти з перемикачем: Увімкнення: пересуньте перемикач (6) уперед. Для роботи у безперервному режимі пересуньте перемикач назад до фіксації. Вимкнення: натисніть на задній кінець перемикача (6) і відпустіть. Інструменти з клавішею-вимикачем (з функцією автоматичної зупинки) Увімкнення:пересуньте блокіратор увімкнення (11) у напрямку стрілки і натисніть натискний перемикач (12). Вимкнення: відпустіть натискний перемикач (12).

Стандартне шліфування і шліфування наждачним папером: Притискуйте інструмент з помірним зусиллям і переміщуйте його по поверхні назад і вперед, щоб поверхня заготовки не перегрівалася. Обдирні роботи: для отримання доброго результату працюйте з кутом нахилу 30°- 40°. Відрізання абразивними дисками: При відрізанні абразивними дисками завжди працюйте в зустрічному напрямі (див. малюнок). Інакше інструмент може несподівано вискочити з пропилу. Працюйте з помірною подачею, відповідно до оброблюваного матеріалу. Не допускайте перекосу, не натискайте і не розгойдуйте інструмент. Обробка дротяними щітками: помірно притискуйте інструмент. Перед здійсненням будь-якого регулювання, переоснащення, технічного обслуговування або чищення слід вийняти акумуляторний блок із електроінструмента. Регулярно очищати фільтр для пилу: зняти і продути його стисненим повітрям. Також час від час виймайте акумуляторний блок і протирайте контактну поверхню між акумуляторним блоком та інструментом сухою ганчіркою, та видаляйте відкладення. Якщо акумуляторний блок не знімається: див. розділ

При роботі можливе скупчення часток оброблюваного матеріалу усередині електроінструменту. Це погіршує охолодження електроінструменту. Струмопровідні скупчення можуть погіршити захисну ізоляцію електроінструменту, що викликає ризик ураження електричним струмом. Через невеликі рівні проміжки часу ретельно очищуйте передні і задні вентиляційні щілини електроінструменту або продувайте їх сухим повітрям. Перед цим від’єднайте електроінструмент від джерела живлення і надіньте захисні окуляри і відповідний респіратор. Звертайте увагу на технічно правильну витяжку при видуванні. Електронний сигнальний індикатор (13) блимає, електроінструмент не

Акумуляторний блок розряджений, зависока температура або спрацював захист від повторного запуску. Вимкніть і знову увімкніть інструмент. Якщо акумуляторний блок встановити при увімкненій машині, машина не запускається. При використанні акумуляторного блоку, який не належить до CAS, інструмент не запускається. Електронний сигнальний індикатор (13) постійно горить Під час роботи сталося перевантаження, тимчасово потужність може бути меншою. Знизити робочий тиск. Електронне захисне відключення: інструмент ВИМКНУВСЯ самостійно. При занадто швидкому наростанні струму (це відбувається, наприклад, при раптовому блокуванні або віддачі) електроінструмент вимикається. Вимкнути інструмент. Після цього його слід знову увімкнути і продовжити роботу у

10. Усунення несправностейУКРАЇНСЬКА uk

нормальному режимі. Уникайте блокування в подальшому. Див. розділ 4.2. Слід використовувати виключно оригінальні акумуляторні блоки та приладдя Metabo або CAS (Cordless Alliance System). Використовуйте тільки те приладдя, яке відповідає вимогам і параметрам цієї інструкції з експлуатації. Робоче завдання: 1 = шліфування з поверхнею 2 = абразивне відрізання 3 = свердління отворів 4 = обробка дротяними щітками 5 = шліфування наждачним папером Інструментальні насадки:

1.1 = диск для чорнового шліфування

1.2 = шліфувальна чашка (керамічна)

1.3 = алмазна шліфувальна чашка «Цегляна

2.1 = відрізний круг «Метал»

2.2 = відрізний круг «Цегляна кладка/бетон»

2.3 = алмазний відрізний круг «Цегляна кладка/

2.4 = відрізний круг, що використовується для

двох цілей (комбінований шліфувальний диск та абразивний диск для відрізання)

3.1 = алмазні коронки свердла

5.1 = ламельний шліфувальний круг

5.2 = шліфувальний круг для наждачного паперу

передбачений захисний кожух: Тип A = захисний кожух для відрізних робіт/ захисний кожух, зокрема кришка для захисного кожуха для абразивного

Тип В = захисний кожух для шліфування Тип С = захисний кожух для шліфування та абразивного відрізання (комбінація) Тип D = захисний кожух для шліфувальної

Тип Е = захисний кожух для відведення пилу для шліфування поверхні Тип F = захисний кожух для відведення пилу для абразивного відрізання Додаткове приладдя: (також див. www.metabo.com) - Швидкозатискна гайка (без ключа) (1) - Фільтр від пилу (13) Дрібнопористий фільтр запобігає потраплянню великих часток в корпус двигуна. Регулярно знімайте й очищуйте фільтр. - Гайка з двома отворами (22) - Багатопозиційна скоба (25) в якості додаткової рукоятки Встановлюється в різних положеннях. № для замовл.: 627362000 - Захист рук (26) Призначений для робіт з опорною тарілкою, шліфувальною опорною тарілкою на липучці (шліфувальна тарілка), дротяними щітками й алмазними кільцевими свердлами для плитки. Захисний елемент установлюється під бічну додаткову рукоятку. № для замовл.: 630327000 - Акумуляторні блоки: № для замовл.: 6253680005,5 А·г (LiHD) № для замовл.: 6253690008,0 А·г (LiHD) № для замовл.: 62554900010,0 А·г (LiHD)

- Зарядні пристрої: ASC 55, ASC 145 і т.і. Захисний відсмоктувальний кожух для шліфування поверхонь дозволяється використовувати тільки в поєднанні з гайкою с двома отворами Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі. Ремонт електроінструмента повинен здійснюватися тільки кваліфікованими фахівцями-електриками! Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Пил, що утворюється при шліфуванні, може містити шкідливі речовини, тому його слід утилізувати належним чином окремо від побутових відходів, в призначених для цього

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і

Не утилізуйте акумуляторні блоки разом із побутовими відходами! Здавайте несправні чи відпрацьовані акумуляторні блоки дилерові фірми Metabo! Не викидайте акумуляторні блоки у воду! Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/ 19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки. Перед тим як утилізувати акумуляторний блок,

13. Захист довкілляУКРАЇНСЬКАuk

розрядіть його в електроінструменті. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою). Пояснення до даних, наведених на стор. 2. Залишаємо за собою право на технічні зміни. U =напруга акумуляторного блоку

max =макс. діаметр інструментальної

max,1 =макс. допустима товщина інструментальної насадки в області затиску при використанні гайки з двома отворами (22)

max,2 =макс. допустима товщина інструментальної насадки в області затиску при використанні швидкозатискної гайки (1)

max,3 =обдирний/відрізний диск: макс. допустима товщина інструментальної насадки

max,4 =макс. допустима товщина тарілчастих

M =різьба шпинделя l =довжина шліфувального шпинделя n =частота обертання на холостому ході (максимальна)

=частота обертання на холостому ході (регульована) m =вага (з найменшим акумуляторним

Результати вимірювань отримані згідно зі стандартом EN 62841. постійний струм На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. Значення емісії шуму Ці значення дозволяють оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або робочих інструментів фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму. Сумарне значення вібрації (векторна сума трьох напрямів) розраховується у відповідності зі стандартом EN 62841:

h, SG = значення вібрації (шліфування

h, DS = значення вібрації (шліфування шліфувальними чашками/ шліфувальними тарілками)

h,SG/DS = коефіцієнт похибки (вібрація) Рівень звукового тиску за типом А:

= рівень звукового тиску

= рівень звукової потужності

= коефіцієнт похибки Під час роботи рівень шуму може перевищувати 80 дБ (A). Використовуйте захисні навушники!

14. Технічні характеристики
