BRUKSANVISNING WB 18 LTX BL 15150 Quick METABO

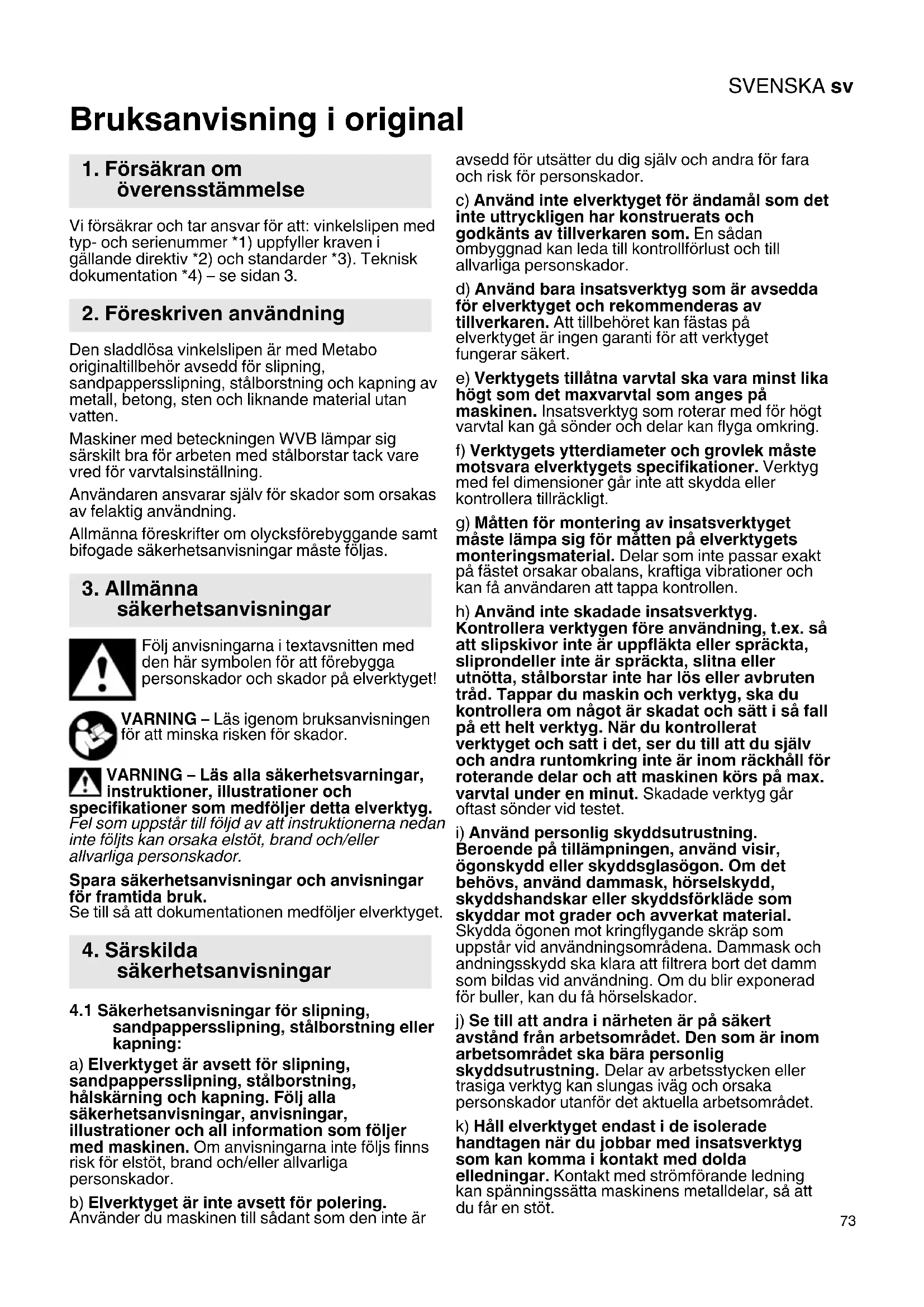

Bruksanvisning i original Vi försäkrar och tar ansvar för att: vinkelslipen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Den sladdlösa vinkelslipen är med Metabo originaltillbehör avsedd för slipning, sandpappersslipning, stålborstning och kapning av metall, betong, sten och liknande material utan vatten. Maskiner med beteckningen WVB lämpar sig särskilt bra för arbeten med stålborstar tack vare vred för varvtalsinställning. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar för slipning,

sandpappersslipning, stålborstning eller kapning: a) Elverktyget är avsett för slipning, sandpappersslipning, stålborstning, hålskärning och kapning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstöt, brand och/eller allvarliga personskador. b) Elverktyget är inte avsett för polering. Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. c) Använd inte elverktyget för ändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sådan ombyggnad kan leda till kontrollförlust och till allvarliga personskador. d) Använd bara insatsverktyg som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. e) Verktygets tillåtna varvtal ska vara minst lika högt som det maxvarvtal som anges på maskinen. Insatsverktyg som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Måtten för montering av insatsverktyget måste lämpa sig för måtten på elverktygets monteringsmaterial. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen. h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. så att slipskivor inte är uppfläkta eller spräckta, sliprondeller inte är spräckta, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, ska du kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Håll elverktyget endast i de isolerade handtagen när du jobbar med insatsverktyg som kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

2. Föreskriven användning

säkerhetsanvisningar

l) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. m) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. n) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. o) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. p) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast orsakas av felaktig användning av elverktyget och/eller felaktiga arbetsvillkor. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte stöter mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd inte kedjesågblad för , sågning i trä, inga segmenterade diamantkapskivor med ett segmentavstånd större än 10 mm och inga tandade sågblad. Sådana verktyg ger ofta kast eller får användaren att tappa kontrollen.

4.3 Särskilda säkerhetsanvisningar för

slipning och kapning: a) Använd bara skyddskåpor och slipskivor som är godkända för elverktyget. Slipskivor som inte är avsedda för elverktyget går inte att skärma av tillräckligt och ger osäkert skydd. b) Försänkta slipskivor ska vara monterade så att slipytan ligger under kanten på skyddskåpan. En felmonterad slipskiva som sticker ut över skyddskåpans kant går inte att skärma av ordentligt. c) Skyddskåpan ska sitta ordentligt på elverktyget och vara inställd så att du får maximal säkerhet och exponeras för så liten del som möjligt av slipskivan. Skyddskåpan hjälper till att skydda dig mot lösa fragment, mot kontakt med slipskivan och mot gnistor som kan antända dina kläder. d) Slipskivorna är bara gjorda för avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. Flänsar till kapskivor skiljer sig från flänsar till andra slipskivor. f) Använd aldrig nötta slipskivor från större elverktyg. Större elverktygs slipskivor är inte gjorda för lika höga varvtal som mindre elverktygs och kan spricka. g) Vid användning av skivor för dubbla syften ska du alltid använda lämplig skyddskåpa för den aktuella tillämpningen. Om inte rätt skyddskåpa används kan önskad skärmning inte uppnås, vilket i sin tur kan leda till allvarliga skador.

4.4 Andra särskilda säkerhetsanvisningar

för kapning: a) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. b) Undvik området framför och bakom kapskivan. När du för kapskivan ifrån dig i arbetsstycket kan ett kast slunga elverktyget och den roterande skivan rakt emot dig. c) Om skivan nyper eller om du avbryter arbetet, slå av elverktyget och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. d) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast. e) Palla upp plattor eller stora arbetsstycken, så minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böjaSVENSKA sv

sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid snittlinjen och kanten. f) Var extra försiktig vid ”instickning” i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål. g) Utför inte kurvsågning. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. Det kan i sin tur leda till allvarliga skador.

4.5 Särskilda säkerhetsanvisningar för

sandpappersslipning: a) Använd slippapper av rätt storlek och utan följ tillverkarens anvisningar om val av slippapper. Slippapper som sticker utanför sliprondellen kan ge personskador, få rondellen att nypa, riva sönder slippappret eller ge kast.

4.6 Särskilda säkerhetsanvisningar för

arbete med stålborste: a) Tänk på att stålborsten tappar borst även vid normal användning. Överbelasta inte borsten med för stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i huden. b) Om skyddskåpa rekommenderas, så är det i syfte att förhindra att du kommer i kontakt med stålborsten. Skiv- och koppborstar får större diameter av tryck- och centrifugalkrafterna. VARNING! – Använd alltid skyddsglasögon. Använd hörselskydd. VARNING – Elverktyget ska alltid användas med båda händerna. Använd inte skyddskåpan för slipning till kaparbeten. När du jobbar med kapskivor, använd skyddskåpa för kapning av säkerhetsskäl. Använd inte segmenterade diamantkapskivor med segmentspår > 10 mm. Endast negativa segmentskärvinklar är tillåtna. Använd endast limmade blad om de är förstärkta. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda slipskivorna mot fett och slag! Slipskivor skall förvaras och hanteras försiktigt enligt tillverkarens anvisningar. Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Använd aldrig kapskivor till grovbearbetning eller avgradning! Kapslipskivor tål inte tryck i sidled. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Använder du verktyg med gängfäste får spindeländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgängan. Spindellängd och spindelgänga, se sid. 2 och kap. 14. Tekniska data. Vi rekommenderar att du använder lämpligt stationärt utsug. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Slår jordfelsbrytaren av vinkelslipen, måste du kontrollera och rengöra den. Se kapitel 9. Rengöring. Skadade, ej runda eller vibrerande verktyg får ej användas. Försök att inte skada gas-, vatten- och elledningar samt bärande väggar. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd. Fäst små arbetsstycken. Spänn t.ex. fast dem i skruvstäd. Om flänsmonterade skivor används för dubbla ändamål (kombinerade slip- och kapskivor) får endast följande typer av skyddskåpor användas: typ A, typ C. Se kapitlet 11. Använd rätt skyddskåpa: En felaktig skyddskåpa kan leda till kontrollförlust och allvarliga skador. Exempel på felaktig användning: - Vid användning av en skyddskåpa av typ A för sidoslipning kan skyddskåpan och arbetsstycket störa varandra, vilket resulterar i otillräcklig kontroll. - Vid användning av en skyddskåpa av typ B för slipning med limmade kapskivor finns en ökad risk för att användaren träffas av gnistor och slippartiklar samt av fragment av slipskivan om en slipskiva går sönder. - Vid användning av en skyddskåpa av typ A, B, C för kap- eller sidoslipning i betong eller murverk, finns en ökad risk för dammexponering och kontrollförlust och därmed för kast. - Vid användning av en skyddskåpa av typ A, B, C med cirkulärborste som är tjockare än vad som tillåts, kan trådarna slå mot skyddskåpan så att de bryts. Använd alltid en skyddskåpa som lämpar sig för insatsverktyget. Se kapitlet 11. Se till att ventilationsöppningarna är öppna vid arbete i dammig miljö. Ta bort damm när det behövs, men ta först ur batteriet (använd inte metallföremål) och försök att inte skada delarna inuti. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg.SVENSKAsv

- Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Beakta bestämmelserna för användning och anslutning av suganordningen. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

4.7 Säkerhetsanvisningar till batteriet:

Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är frånkopplad när du sätter i batteriet. När du tar ut och sätter in batteripaketet ska du hålla fast maskinen så att strömbrytaren inte kan aktiveras av misstag. Ta ut batteriet ur maskinen om maskinen är defekt. Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta transportföretaget för mer information. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Se sida 2. 1 Quick-spännmutter * 2 Stödfläns 3 Spindel 4 Autobalansstödfläns * 5 Spindellåsknapp 6 Skjutreglage PÅ/AV * 7 Handtag 8 Fästhål för tethering (för fallsäkring) 9 Knapp för att lossa batteriet 10 Batteri* 11 Startspärr* 12 Strömbrytare * 13 Dammfilter* 14 Elektronisk signalindikering 15 Justeringsratt* 16 Laddindikeringsknapp 17 Ladd- och signalindikering 18 Tetheringbygel (för fallsäkring)* 19 Låsknapp 20 Stödhandtag/vibrationsdämpat stödhandtag * 21 Sprängskydd 22 Tvåhålsmutter* 23 Spännyckel * 24 Fästspak till sprängskyddet 25 Multipositionsbygel* 26 Handskydd

• beroende på utförande/ingår inte

6.1 Sätta på stödhandtag

Arbeta bara med påsatt stödhandtag (20)! Skruva fast stödhandtaget ordentligt på maskinens vänster- eller högersida.

6.2 Sätta på sprängskyddet

Av säkerhetsskäl ska endast den skyddskåpa som lämpar sig för respektive insatsverktyg användas! En felaktig skyddskåpa kan leda till kontrollförlust och allvarliga skador. Se även kapitlet 11. Tillbehör! Se sidan 2, bild J. - Tryck ned spaken (24) och håll den intryckt. Sätt på sprängskyddet (21) i markerat läge. - Släpp spaken och vrid sprängskyddet tills spaken snäpper fast.

- Tryck på spaken och vrid sprängskyddet så att den skyddade delen är mot användaren. - Kontrollera att sprängskyddet sitter fast ordentligt: Spaken ska ha snäppt fast och det får inte vara möjligt att vrida på sprängskyddet. Använd endast verktyg som sticker ut minst 3,4 mm utanför sprängskyddet . (Ta av sprängskyddet i omvänd ordning.)

Se sid. 2, bild B. Sätt alltid på dammfilter (13) i smutsiga miljöer. Maskinen blir fortare varm när dammfiltret (13) är på. Elektroniken skyddar maskinen mot överhettning (se kapitlet 10.). Fästa: Montera dammfiltret (13) enligt bilden. Borttagning: Lyft lite på ovankanten av dammfiltret (13) och ta av det nedåt.

6.4 Vridbart batteri

Se sid. 2, bild D. Du kan vrida den bakre maskindelen 270° i 3 steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge. Tryck först på låsknappen (19), vrid den nedre delen av maskinen medan knappen är intryckt. Släpp knappen medan du vrider. Låsningen måste klicka fast.

Ladda batteriet (10) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Gäller litiumjonbatterier med kapacitets- och signalindikering (17) (beroende på utförande): - Tryck på knappen (16), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen.

6.6 Ta ut, sätta i batteriet

När du tar ut och sätter in batteripaketet ska du hålla fast maskinen så att strömbrytaren inte kan aktiveras av misstag. Ta av: Tryck på knappen för upplåsning av batteripaketet (9) och dra bort batteriet (10). Montering: Skjut på batteripaketet (10) tills det snäpper fast. Före alla omriggningsarbeten: Ta ut batterierna ur maskinen. Maskinen ska vara av och spindeln ska ha stannat. Vid arbeten med kapskivor måste du av säkerhetsskäl använda kapsprängskydd (se kap 11. Tillbehör).

- Tryck på spindellåsningen (5) och vrid spindeln (3) för hand tills du känner att spindellåsningen hakar fast.

7.2 Sätta på slipskivan

Se sid. 2, bild A. Sätt på stödflänsen (2) på spindeln. Den sitter rätt när det inte går att vrida på den på spindeln. WPBA 18...: Stödflänsen med autobalans (4) sitter fastmonterad på spindeln. En avtagbar stödfläns är inte nödvändigt som på de flesta andra vinkelslipar. Autobalans-stödflänsens anliggningsyta (4), slipskiva och Quick-spännmuttern (1) måste vara rena. Rengör vid behov. - Lägg slipskivan på autobalans-stödflänsen (4). Slipskivan ska ligga an jämnt mot autobalans- stödflänsen.

7.3 Dra åt Quick-spännmuttrar (bara vissa

modeller) Dra åt Quick-spännmuttrar (1): Quick-spännmuttrar (1) får endast sättas fast på maskiner med "Metabo Quick-system". Du känner igen dessa maskiner på den röda spindellåsningen (5) med märkningen "M-Quick". Du får inte använda Quick-spännmuttrar på verktyg med spännfästen kraftigare än 7,1 mm! Använd i stället tvåhålsmutter (22) med spännyckel (23). - Spindellåsning (se kapitel 7.1). - Sätt på Quick-spännmuttern (1) på spindeln (3) så att de 2 flänsarna går i lås på de 2 spåren på spindeln. Se bild på sidan 2. - Dra åt Quick-spännmuttern för hand medurs. - Dra åt Quick-spännmuttern genom att vrida slipskivan hårt medurs. Lossa Quick-spännmuttrar (1): Spindeln med den röda M-Quick- spindellåsningen (5) får endast stoppas när Quick-spännmuttern (1) är monterad! - Maskinen har en viss eftergång när du slagit av den. - Precis innan slipskivan stannar trycker du på knappen till M-Quick-spindellåsningen (5). Quick- spännmuttern (1) lossar automatiskt ca ett halvt varv och kan skruvas av utan större kraftansträngning eller verktyg.

7. Sätta på slipskivanSVENSKAsv

7.4 Installera/ta av tvåhålsmutter (beroende

på utrustning) Vid användning av tvåhålsmuttern får spindellåsknappen (5) endast tryckas när spindeln står stilla. Installera tvåhålsmutter (22): Tvåhålsmuttern har 2 olika sidor. Så här skruvar du på tvåhålsmuttern på spindeln: Se sida 2 - X) På tunna slipskivor: förhöjningen på tvåhålsmuttern (22) ska peka uppåt så att den tunna slipskivan kan spännas fast säkert.

X) På tjocka slipskivor:

förhöjningen på tvåhålsmuttern (22) ska peka nedåt så att tvåhålsmuttern sitter säkert på spindeln. Lossa tvåhålsmuttern: - Spindellåsning (se kapitel 7.1). Skruva av tvåhålsmuttern (22) moturs med spännyckeln (23).

7.5 Tetheringbygel (18) (för fallsäkring)

För att skydda maskinen mot fall kan man sätta fast en tetheringbygel (fallsäkring) (18) på de båda fästhålen (8). Tetheringbygeln får endast användas tillsammans med maskiner med paddelbrytare (best.nr 613059xx0, 601734xx0, 601745xx0, 601746xx0). Beakta bruksanvisningen till tetheringbygeln vid användning. Tetheringbygeln (18) får endast användas tillsammans med följande tillbehör: Tetheringbygel (17): Best.nr: 628967000 Batteripaket: Best.nr: 624990000 5,5 Ah (LiHD) Best.nr: 624991000 10,0 Ah (LiHD) Metabo verktygssäkringsbälte: Best.nr: 628970000 Säkerhetsanslutning till batteripaket: Best.nr: 628965000

8.1 Ställa in varvtalet (bara vissa modeller)

Ställ in rekommenderat varvtal med vredet (15). (litet tal = lågt varvtal; stort tal= högt varvtal) Kapslipskivor, navrondeller, koppslipar, diamantkapskivor: högt varvtal Borstar: medelhögt varvtal Självhäftande stödrondeller (sliprondeller): lågt eller medelhögt varvtal Obs! Vi rekommenderar att du använder vår vinkelpolerare vid polering.

Hantera alltid maskinen med två händer. Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Vid permanent påslagning fortsätter maskinen att arbeta om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat. Maskiner med skjutreglage: Start: Skjut skjutreglaget (6) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Stopp: tryck på bakkanten av skjutreglaget (6) så att det lossar. Maskiner med paddelbrytare (med dödmansfunktion): Start: Skjut startspärren (11) i pilens riktning och tryck på strömbrytaren (12). Stopp: Släpp upp strömbrytaren (12).

8.3 Arbetsanvisningar

Slipning och sandpappersslipning: Tryck lagom hårt på maskinen och för den fram och tillbaka över ytan, så att arbetsstycksytan inte blir för het. Grovslipning: Du får bäst slutresultat om du jobbar med ställvinklar på 30°- 40°. Kapslipning: Jobba alltid mot rotationsriktningen vid kapning (se bild). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar. Kanta inte, tryck inte, sväng inte. Arbeta med stålborstar: Tryck lagom hårt på maskinen. Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Rengör dammfiltret med jämna mellanrum: ta ur och blås rent det med tryckluft. Ta emellanåt bort batteripaketet och torka av kontaktområdet mellan batteri och maskin med en

torr trasa och avlägsna borrdamm. Om batteriet inte kan tas bort: se kapitel Reparation. Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och lämplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning. Den elektriska signalindikeringen (13) blinkar och maskinen arbetar inte. Batteripaketet är tomt, temperaturen är för hög eller så har återstartspärren löst ut. Slå av och på maskinen igen. Sätter du i batteriet när maskinen är på, så går inte maskinen igång. Om du använder ett batteripaket som inte hör till CAS-systemet startar inte maskinen. Den elektriska signalindikeringen (13) lyser permanent Maskinen har överbelastats under arbetets gång, effekten kan vara tillfälligt reducerad. Minska arbetstrycket. Elektronisk säkerhetsavstängning: maskinen SLÅR AV av sig själv. Maskinen slår av vid strömspikar (t.ex. om skivan nyper eller du får ett kast). Stäng av maskinen. Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Se kapitel 4.2. Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Arbetsuppgift: 1 = Slipning med ytan 2 = Kapning 3 = Hålborrning 4 = Stålborstar 5 = Sandpappersslipning Insatsverktyg:

2.4 = Kapskiva för dubbelt syfte (kombinerad slip-

5.2 = Sliprondell för slippapper

Föreskriven skyddskåpa: Typ A = Skyddskåpa för kapning/skyddskåpa inkl. klämma för skyddskåpa för kapning Typ B= skyddskåpa för slipning Typ C = skyddskåpa för slipning och kapning (Kombination) Typ D= skyddskåpa för slipskål Typ E = Utsugskåpa för slipning av ytor Typ F = Utsugskåpa för kapning Fler tillbehör: (se även www.metabo.com) - Spännmutter (verktygslös) (1) - Dammfilter (13) Det finmaskiga filtret hindrar grova partiklar från att tränga in i motorhuset. Ta av och rengör med jämna mellanrum. - Tvåhålsmutter (22) - Multipositionsbygel (25) för stödhandtag Möjliggör flera olika handtagspositioner. Best.nr: 627362000 - Handskydd (26) Avsett för arbeten med stöd- och sliprondeller, självhäftande stödrondeller (sliprondeller), stålborstar och diamantborrkronor för kakel. Fäst handskyddet under stödhandtaget. Best.nr: 630327000 - Batteripaket: Best.nr: 625368000 5,5 Ah (LiHD) Best.nr: 625369000 8,0 Ah (LiHD) Best.nr: 625549000 10,0 Ah (LiHD) osv. - Laddare: ASC 55, ASC 145, etc. Utsugskåpa för slipning av ytor får endast användas tillsammans med tvåhålsmutter Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Slipdamm kan innehålla farliga ämnen: Släng det inte i hushållssoporna utan lämna det som miljöfarligt avfall på miljöstation. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

10. Åtgärder vid fel

13. MiljöskyddSVENSKAsv

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Släng aldrig batterier i hushållssoporna! Lämna tillbaka trasiga eller förbrukade batterier till Metabos återförsäljare! Kasta inte batterierna i vattnet. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 2. Förbehåll för tekniska ändringar. U =Batterispänning

max,1 =max. tillåten verktygstjocklek vid spännfästet när du använder tvåhålsmutter (22)

max,2 =Max. tillåten verktygstjocklek vid spännfästet när du använder Quick- spännmutter (1)

max,4 =max. tillåten tjocklek hos cirkulärborstar M =Spindelgänga l =Slipspindellängd n =Tomgångsvarvtal (maxvarvtal)

=Tomgångsvarvtal (inställbart) m =vikt (med minsta batteriet) Mätvärdena är uppmätta enligt EN 62841. Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, DS = Vibrationsemissionsvärde (slipning med självhäftande stödrondell/ självhäftande stödrondell/ sliprondell)

h,SG/DS = Onoggrannhet (vibration) Typisk A-värderad bullernivå

= Onoggrannhet När arbete utförs kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
