Характеристики	Деталі
Тип продукту	Мийка високого тиску
Максимальний тиск	130 бар
Потік води	500 літрів/годину
Потужність	2,5 кВт
Живлення	230 В
Вага	30 кг
Розміри (Д x Ш x В)	400 x 400 x 900 мм
Включені аксесуари	Піна-розпилювач, пістолет, обертовий сопло
Рекомендоване використання	Очищення зовнішніх поверхонь, транспортних засобів, терас
Обслуговування	Регулярна перевірка фільтрів, очищення сопел
Безпека	Автоматичне вимкнення, захист від перегріву
Гарантія	2 роки

Часті запитання - HD 513 EX Plus Classic Kärcher

Як запустити Kärcher HD 513 EX Plus Classic?

Переконайтеся, що пристрій правильно підключений, резервуар з водою повний, а підключення до електроживлення надійне. Натисніть кнопку живлення, щоб увімкнути пристрій.

Що робити, якщо мийка високого тиску не запускається?

Перевірте, чи пристрій правильно підключений до розетки, і чи не спрацював автоматичний вимикач. Також переконайтеся, що кабель живлення не пошкоджений.

Як регулювати тиск води?

Використовуйте регулювання тиску на пістолеті-розпилювачі. Залежно від моделі сопла, ви можете повертати сопло, щоб вибрати потрібний режим струменя.

Чому мийка високого тиску протікає?

Протікання можуть бути спричинені зношеними або неправильно встановленими ущільнювачами, ослабленим з'єднанням труб або фітингів. Перевірте всі з'єднання і замініть ущільнювачі за потреби.

Як чистити фільтри Kärcher HD 513 EX Plus Classic?

Щоб очистити фільтр, відкрутіть кришку фільтра на вході води, вийміть фільтр, промийте його чистою водою, щоб видалити забруднення, а потім правильно встановіть назад.

Яка максимальна температура води, яку може витримати Kärcher HD 513 EX Plus Classic?

Kärcher HD 513 EX Plus Classic може витримувати температуру води до 60 6C.

Як зберігати мийку високого тиску?

Після використання відключіть пристрій, спорожніть резервуар з водою і дайте йому висохнути. Зберігайте в сухому місці, захищеному від морозу та надмірного тепла.

Що робити, якщо мийка високого тиску не створює тиск?

Перевірте рівень води в резервуарі, переконайтеся, що вхідний шланг не зігнутий або не заблокований, а також огляньте фільтри та сопла на наявність засмічень.

Чи можна використовувати хімічні засоби з Kärcher HD 513 EX Plus Classic?

Так, але переконайтеся, що використовуєте лише хімічні засоби, сумісні з мийками високого тиску, і дотримуйтесь інструкцій виробника щодо їх використання.

ПОСІБНИК КОРИСТУВАЧА HD 513 EX Plus Classic Kärcher

Загальні вказівки.... 145

Використання за призначенням 145

Охорона довкілля 145

Приладдя та запасні деталі 145

Вказівки з техніки безпеки.... 145

Запобіжні пристрої..... 145

Символи на приладі 146

Опис приладу.... 146

Перший запуск.... 146

Експлуатація 147

Транспортування 148

Зберігання 148

Обслуговування.... 148

Допомога в разі несправностей.... 149

Гарантія 149

Технічні характеристики.... 149

Декларація про відповідність стандартам ЄС. 150

Загальні вказівки

Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з

експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них.

Зберігати обидві брошури для подальшого

використання або для наступного власника.

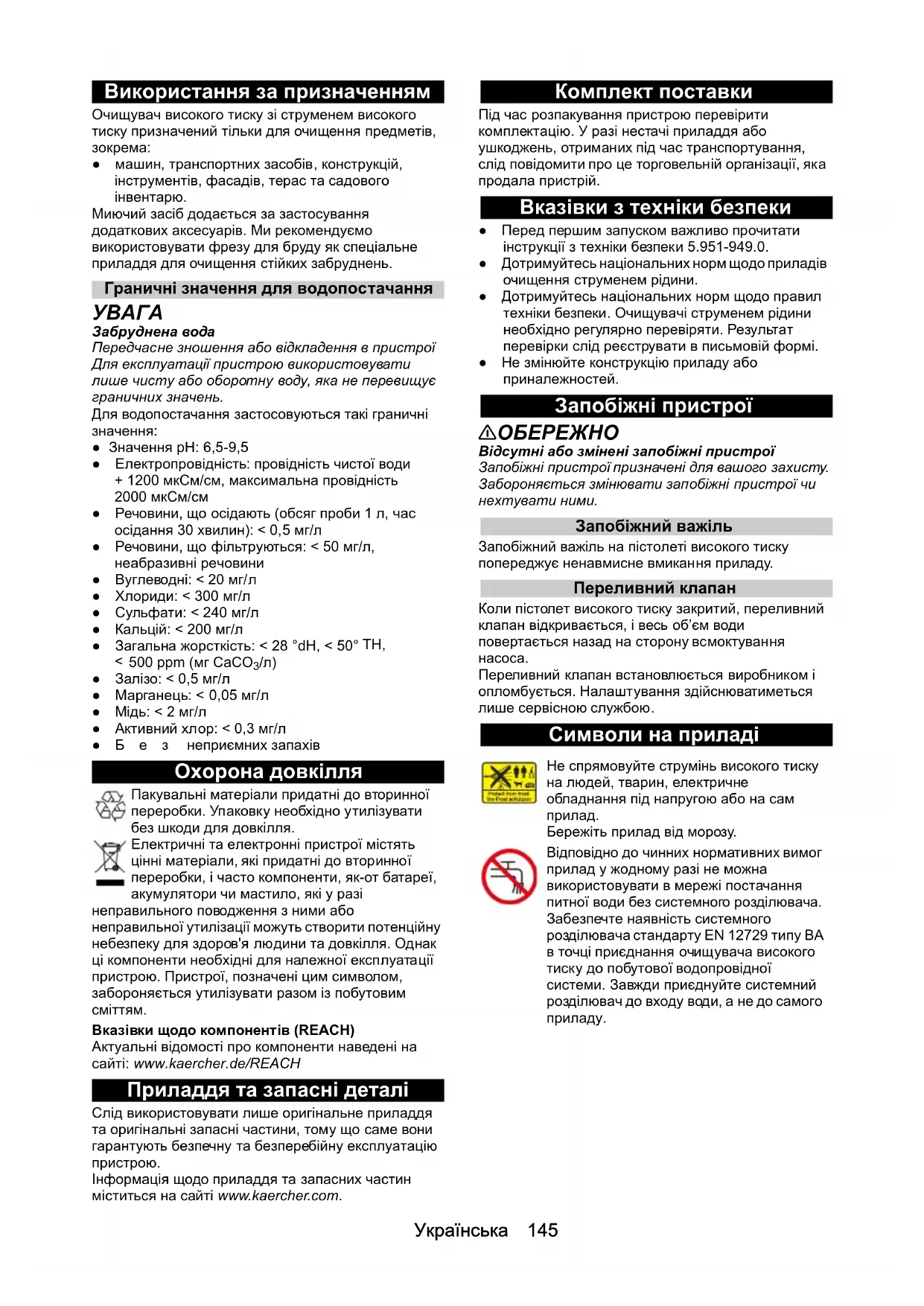

Використання за призначенням

Очищувач високого тиску зі струменем високого тиску призначений тільки для очищення предметів, зокрема:

- машин, транспортних засобів, конструкцій, інструментів, фасадів, терас та садового інвентарю.

Миючий засіб додається за застосування додаткових аксесуарів. Ми рекомендуємо використовувати фрезу для бруду як спеціальне приладдя для очищення стійких забруднень.

Граничні значення для водопостачання

УВАГА

Забруднена вода

Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень.

Для водопостачання застосовуються такі граничні значення:

• Значення pH: 6,5-9,5
- Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см
- Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л
- Речовини, що фільтруються: < 50 мг/л, неабразивні речовини
• Вуглеводні: < 20 мг/л
• Хлориди: < 300 мг/л
• Сульфати: < 240 мг/л
• Кальцій: < 200 мг/л
- Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)
• Залізо: < 0,5 мг/л
• Марганець: < 0,05 мг/л
• Мідь: < 2 мг/л
• Активний хлор: < 0,3 мг/л
- Без неприємних запахів

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Вказівки з техніки безпеки

• Перед першим запуском важливо прочитати інструкції з техніки безпеки 5.951-949.0.
• Дотримуйтесь національних норм щодо приладів очищення струменем рідини.
• Дотримуйтесь національних норм щодо правил техніки безпеки. Очищувачі струменем рідини необхідно регулярно перевіряти. Результат перевірки слід реєструвати в письмовій формі.
• Не змінюйте конструкцію приладу або приналежностей.

Запобіжні пристрої

⚠ ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними.

Запобіжний важіль

Запобіжний важіль на пістолеті високого тиску попереджує ненавмисне вмикання приладу.

Переливний клапан

Коли пістопет високого тиску закритий, переливний клапан відкривається, і весь об'єм води повертається назад на сторону всмоктування насоса.

Переливний клапан встановлюється виробником і опломбується. Налаштування здійснюватиметься лише сервісною службою.

Символи на приладі

Не спрямовуйте струмінь високого тиску на людей, тварин, електричне обладнання під напругою або на сам прилад.

Бережіть прилад від морозу.

Відповідно до чинних нормативних вимог прилад у жодному разі не можна використовувати в мережі постачання питної води без системного розділювача.

Забезпечте наявність системного розділювача стандарту EN 12729 типу ВА в точці приєднання очищувача високого тиску до побутової водопровідної системи. Завжди приєднуйте системний розділювач до входу води, а не до самого приладу.

△ПОПЕРЕДЖЕННЯ

Висока швидкість виходу струменя води високого тиску призводить до високого рівня шуму, який може спричинити дискомфорт або пошкодження слуху (наприклад, тинітус) у тих, хто знаходиться в безпосередній близькості від приладу. Тривала дія високого рівня шуму може призвести до втрати слуху.

• Використовуйте засоби індивідуального захисту.
• Високий рівень шуму може перешкоджати голосовій комунікації, а також зменшувати або унеможливлювати сприйняття акустичних попереджувальних сигналів. Ніколи не працюйте наодинці. Друга людина має знаходитися поза робочою зоною.

Опис приладу

Огляд HD 5/11 E Classic та HD 5/13 E Classic

Малюнок А

①Твинти насадки
② Форсунка високого тиску
③ Розпилювач
④ Запобіжник
⑤ Рукоятка пістолета
⑥ Спусковий важіль
⑦ Шланг високого тиску
⑧ Гак пістолета
⑨Додаткова рукоятка
⑩ Гак для кабелю
⑪ Водяний фільтр
⑫ Кишеня для зберігання розпилювача (для довгого розпилювача)
⑬ 3'єднувач на вході води
⑭ Вихід води
⑮ Вимикач живлення
⑯ Притискна рукоятка, верхня (подовжена)

Огляд HD 5/11 EX Plus Classic та HD 5/13 EX Plus Classic

Малюнок В

① Гвинти насадки
② Форсунка високого тиску
③ Розпилювач
④ Запобіжник
⑤ Рукоятка пістолета
⑥ Спусковий важіль
⑦ Шланг високого тиску
⑧ Притискна рукоятка, верхня (подовжена)
⑨ Додаткова рукоятка

⑩ Гак для кабелю
⑪ Водяний фільтр
⑫ Кишеня для зберігання розпилювача (для довгого розпилювача)
⑬ 3'єднувач на вході води
⑭Вихід води
15 Вимикач живлення
⑯Заводна рукоятка
17 Тримач розпилювача
⑱ Фреза для бруду

Перший запуск

⚠️НЕБЕЗПЕКА

Небезпека травмування від ураження електричним струмом

Приєднання до системи водопостачання, електричної мережі й системи високого тиску можуть виконувати лише авторизовані технічні спеціалісти.

Колірне кодування

- Елементи керування процесом очищення позначені жовтим кольором.

Розпакування

1. Під час розпакування перевірити вміст упаковки.
2. Про виявлені пошкодження під час транспортування негайно повідомити дилеру.

Установлення аксесуарів

1. Вставте притискну рукоятку в машину й насадіть на неї гвинти.

Малюнок С

1. Установіть насадку з гвинтами на розпилювачі.
2. Приєднайте розпилювач до пістолета високого тиску.

Малюнок D

1. Прикрутіть шланг високого тиску до пістолета високого тиску.
2. Тільки для HD 5/11 E Classic та HD 5/13 E Classic, прикріпіть шланг високого тиску до виходу води.
3. Тільки для HD 5/11 E Classic та HD 5/13 E Classic, вставте заводну рукоятку в отвір котушки для шлангу й переконайтеся, що вона надійно закріплена.

Малюнок Е

Електричне підключення

⚠НЕБЕЗПЕКА

Небезпека травмування від ураження електричним струмом

Підключайте прилад до електромережі за допомогою вилки. Постійне підключення до електромережі заборонено. Вилка використовується для відключення від мережі. Параметри підключення зазначені на заводській табличці або у технічних даних.

1. Розмотайте мережевий кабель і покладіть його на землю.
2. Вставте вилку в розетку.

Патрубок для підключення

водопостачання

Приєднання до водопроводу

⚠ПОПЕРЕДЖЕННЯ

Небезпека для здоров'я внаслідок відпливу забрудненої води до мережі питного водопостачання.

Дотримуйтесь правил вашої водопостачальної компанії.

1. Перевірте тиск подачі, вхідну температуру та об'єм води, що подається. У розділі Технічні характеристики наведені відповідні вимоги.

2. З'єднайте системний розділювач та патрубок підведення води до приладу шлангом (мінімальна довжина 7,5 м, мінімальний діаметр 3/4 дюйма).
   Шланг подачі не входить у комплект поставки.

3. Відкрийте водяний кран.

Випуск повітря з приладу

1. Відкрийте водяний кран.
2. Зніміть форсунку високого тиску.
3. Увімкніть прилад.
4. Дайте приладу працювати, доки у воді, що витікає, не зникнуть бульбашки повітря.
5. Вимкніть прилад.
6. Встановіть форсунку високого тиску.

Експлуатація

⚠️НЕБЕЗПЕКА

Вибухонебезпечно!

Не розпорошуйте легкозаймисті рідини.

За використання приладу в небезпечних зонах (наприклад, на АЗС) слід дотримуватися відповідних правил безпеки.

Відкривання/закривання пістолета високого тиску

1. Посуньте запобіжник назад і натисніть спусковий важіль.

Малюнок F

Пістолет високого тиску відкривається.

1. Відпустіть спусковий важіль і посуньте запобіжник вперед.

Пістолет високого тиску закривається.

Робота під високим тиском

Вказівка

• Приладом можна користуватися у вертикальному положенні.
• Прилад оснащений реле тиску. Двигун запускається лише тоді, коли відкритий пістолет високого тиску.
• Шланг високого тиску слід тримати далі від гострих країв.
• Прилад з котушкою для шланга: повністю розмотайте шланг високого тиску з котушки.
• Відкрийте подачу води.
• Установіть вимикач живлення в положення «1».
• Відкрийте запобіжник пістолета високого тиску.
• Відкрийте пістолет високого тиску.
• Наведіть пістолет високого тиску на об'єкт, який треба очистити, й розпочніть роботу.

Робота з миючим засобом

Вказівка

Для роботи з миючим засобом необхідна насадкапіноутворювач (додаткова).

⚠ПОПЕРЕДЖЕННЯ

Неправильне поводження з мийними засобами Небезпека для здоров'я

Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах!

УВАГА

Непридатні мийні засоби

Пошкодження пристрою та об'єктів, що очищаються

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER.

Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу.

Задля захисту довкілля мийний засіб слід використовувати ощадливо.

Миючі засоби KÄRCHER забезпечують стабільну роботу. За необхідною інформацією про миючий засіб звертайтеся до консультанта, нашого каталогу або інформаційних листків.

1. Залийт е миючий засіб у контейнер насадки- піноутворювача. (Дотримуйтесь інструкцій щодо дозування на пляшці з миючим засобом.)

Малюнок G

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху поверхню й залишити на деякий час (не витирати).

2. Розчинений бруд змити струменем води під високим тиском.

Після роботи з миючим засобом

1. Промийте насадку-піноутворювач чи стою водою протягом приблизно 30 секунд.

Заміна форсунки

⚠️НЕБЕЗПЕКА

Небезпека травмування!

Перед заміною форсунки вимкніть прилад і не вмикайте ручний розпилювач, поки на приладі є тиск.

1 Закріпіть пістолет високого тиску. Для цього притисніть на запобіжний важіль вперед.
2 Відкрутіть гвинти форсунки й зніміть її.
3 Прикрутіть фрезу для бруду й затягніть її вручну.
4 Тільки для HD 5/11 EX Plus Classic та HD 5/13 EX Plus Classic, прикрутіть фрезу для бруду й затягніть її вручну.

Зберігання фрези для бруду

1. Прикрутіть фрезу для бруду до жовтого з'єднувача.

Малюнок Н

Зупинка роботи

Вказівка

За вимикання приладу тиск води знижується, що може знизити робоче зусилля на пістолеті високого тиску й збільшити термін служби обладнання.

1. За закривання пістолету високого тиску прилад зупиняється.
2. Посуньте запобіжник вперед, щоб закрити пістолет високого тиску.
3. Посуньте запобіжник назад, щоб відкрити пістолет високого тиску.
4. За відкривання пістолету високого тиску прилад знову вмикається.

Завершення роботи

1. Перекрийте подачу води.
2. Відкрийте пістолет високого тиску.
3. Установіть вимикач живлення в положення «1» і дайте приладу працювати від 5 до 10 секунд.
4. Установіть вимикач живлення в положення «0».
5. Закрийте пістолет високого тиску.
6. Сухими руками витягніть вилку приладу з розетки.
7. Від'єднайте вхід для води.
8. Закрийте запобіжний важіль пістолета високого тиску та посуньте запобіжник вперед.

Транспортування

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу пристрою.

1. Розташуйте розпилювач із пістолетом високого тиску на гачках.
2. Намотайте кабель живлення навколо спеціальних гачків.
3. Без котушки для шланга: змотайте шланг високого тиску й повісьте його на гачок. З котушкою для шланга: намотайте шланг високого тиску на котушку.
4. Під час транспортування приладу в транспортних засобах зафіксуйте його від зсуву та перекидання.
5. Для переміщення на коротку відстань витягніть телескопічну ручку, щоб перетягнути прилад. Малюнок I
6. Піднімаючись по сходах, тримайтеся за додаткову рукоятку й піднімайте прилад вгору. Малюнок J

Зберігання

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Зберігайте прилад лише в приміщенні.

Захист від замерзання

УВАГА

Якщо прилад з незлитою водою замерзне, це спричинить його руйнування.

Зберігайте прилад у захищеному від замерзання місці.

Якщо таке зберігання неможливе:

1. Злийте зайву воду.
2. Прокачайте звичайний антифриз через прилад.
3. Дайте приладу працювати не більше 1 хвилини, доки насос і трубопроводи не спорожняться.

Вказівка

Використовуйте звичайний антифриз на основі гліколю. Дотримуйтесь інструкцій виробника щодо поводження із антифризом.

Обслуговування

⚠️НЕБЕЗПЕКА

Ненавмисний запуск приладу

Небезпека травмування або ураження електричним струмом

Негайно вимкніть прилад і витягніть вилку з мережевої розетки, перш ніж розпочати роботу.

Вказівка

Старе мастило можна утилізувати лише у призначених пунктах збору. Будь ласка, утилізуйте старе мастило в зазначених місцях. Забруднення навколишнього середовища старим мастилом карається законом.

Перевірка техніки безпеки / договір технічного обслуговування

Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування.

Рекомендуємо звернутися за консультацією.

Періодичність технічного обслуговування Перед кожним використанням

1. Перевірити з'єднувальний кабель на відсутність пошкоджень. У разі виявлення пошкодження негайно звернутися для заміни кабелю до авторизованої сервісної служби або до фахівця з електрики.
2. Перевірити високонапірний шланг на відсутність пошкоджень. Пошкоджений високонапірний шланг негайно замінити.
3. Перевірити герметичність пристрою. Допускається витікання 3 крапель води на хвилину. Якщо негерметичність серйозніша, слід звернутися до сервісної служби.

Щотижня

1. Очистьте фільтр для води, див. розділ Очищення водяного фільтра.

Через кожні 500 годин роботи, принаймні щороку Зверніться до сервісної служби для заміни мастила.

Роботи з технічного обслуговування Очищення водяного фільтра

УВАГА

Пошкоджений водяний фільтр на з'єднанні води

Пошкодження приладу через забруднену воду Перевірте водяний фільтр на пошкодження, перш ніж вставляти його до з'єднання води.

1. Витягніть водяний фільтр.
2. Очистьте водяний фільтр під проточною водою.
3. Знову вставте водяний фільтр у з'єднання води.

Допомога в разі несправностей

⚠️НЕБЕЗПЕКА

Небезпека травмування через випадково запущений пристрій та ураження електричним струмом.

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку. Перевірку та ремонт електричних компонентів слід доручати лише авторизованій сервісній службі.

У разі виявлення несправностей, не описаних у цьому розділі, або в разі сумнівів чи відповідних чітких вказівок звертатися до авторизованої сервісної служби.

Несправність Спосіб усунення
Прилад незапускається	Перевірте кабель живлення на пошкодження.Перевірте напругу в мережі.Якщо прилад перегрівається:а Установіть вимикач живлення в положення «0».в Дайте приладу охолонути принаймні 15 хвилин.с Установіть вимикач живлення в положення «1».Зверніться до сервісної служби в разі несправності електричної системи.
Прилад не набирає тиск	Установіть стандартну насадку (розмір див. у ро зділіТехнічні характеристики).Очистьте/замініть насадку високого тиску.Випустіть повітря з приладу (див. розділВипуск повітря з приладу).Очистьте водяний фільтр (див. розділ Очищення водяного фільтра).Очистьте всі впускні патрубки насоса.Перевірте обсяг подачі води (див. розділТехнічні характеристики).
Негерметичність насосаДопускається витікання до 3 крапель води на хвилину.	У разі серйознішої негерметичності доручити сервісній службі перевірити пристрій.
Стук у насосі	Очистьте водяний фільтр.Перевірте водопровід на відсутність витоків.Випустіть повітря з приладу (див. розділВипуск повітря з приладу).За потреби зверніться до сервісної служби.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про

покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі

«Завантаження».

Технічні характеристики

				HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Електричне підключення
Напруга V 220 - 240 220 - 240 220 - 240 220 - 240
Фаза ~	1	1	1	1
Частота			Hz	50	50	50	50
Під'єднувана потужність			kW	2,2	2,2	2,4	2,4
Ступінь захисту				IPX5	IPX5	IPX5	IPX5
Запобіжник мережі (інерційний)			A	15	15	15	15
Подовжувальний кабель 30 м			mm^2	2,5	2,5	2,5	2,5
Патрубок для підключення водопостачання
Тиск на вході (макс.)			MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Температура на вході (макс.)			°C	40	40	40	40
Витрата на вході (мін.)			l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Висота всмоктування (макс.)			m	1,0	1,0	1,0	1,0
Робочі характеристики пристрою
Розмір стандартного сопла				036	036	032	032
Об'єм подачі, вода			l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Робочий тиск			MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Робочий надлишковий тиск (макс.)			MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Сила віддачі високонапірного пістолета			N	20,4	20,4	22,4	22,4
Розміри та вага

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Barga (бez приладдя)	kg	18	21	18,3	21,3
Довжина x ширина x висота	mm	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880	350 x 330 x 880
Розрахованi значення згідно з EN 60335-2-79
Значення вібрації на руці/кисті від високонапірного пістолета	m/s ^2	2,27 2,27 3,1 3,1
Похибка K m/s	^2	1,5 1,5 1,5 1,5
Рівень звукового тиску L _pA	d	B	(	A	7
Похибка K _pA	dB(A)	2,5 2,5 2,5	2,5
Рівень звукової потужності L _WA + похибка K _WA	d	B	(	A	9

Зберігається право на внесення технічних змін.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий апарат високого тиску Тип: 1.520-xxx

Відповідні директиви ЄС

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/€C

2014/30/€C

2009/125/€C

Застосований(-i) регламент(-и)

(€C) 2019/1781

Застосовувані гармонізовані стандарти

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/EG: Додаток V

Застосовувані національні стандарти

Рівень звукової потужності, дБ(А)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Виміряний: 89

Гарантований: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Виміряний: 93

Гарантований: 96

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Особа, відповідальна за ведення документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.06.

Съдържание

Общи указания 151

Предназначение 151
