BSR 1283 - Пилосос CLATRONIC - Безкоштовний посібник користувача

Тип продукту	Робот-пилосос
Бренд	Clatronic
Модель	BSR 1283
Вага нетто	2,95 кг
Живлення	Мережевий адаптер 230-240 В~, 50 Гц, вихід 18 В пост. струму, 400 мА
Акумулятор	14,4 В, 2000 мА·год, NiMH акумулятор
Час роботи	До 70 хвилин
Час заряджання	Від 6 до 8 годин (перше заряджання: 12 годин)
Об'єм контейнера для пилу	Близько 300 мл (приблизно)
Фільтр	М'який фільтр-мішок (можна прати та використовувати повторно)
Основні функції	Автоматичне прибирання, 3 режими поверхні (S, M, L), виявлення зіткнень, автоматичне повернення на базу, віртуальна стіна
Комплектація	Зарядна станція, мережевий адаптер, акумуляторний блок, блок-випромінювач віртуальної стіни, запасний фільтр-мішок
Обслуговування та чищення	Випорожнення контейнера для пилу, чищення фільтра, чищення основної та бічних щіток
Безпека	Не всмоктувати рідини, не використовувати без фільтра, не використовувати у вологих приміщеннях, відключати перед обслуговуванням
Запасні частини та ремонтопридатність	Знімний акумуляторний блок, змінні щітки, запасний фільтр, віртуальна стіна (батарейки не входять)
Загальна інформація	Побутове використання, клас захисту II, сертифікація CE, не викидати з побутовим сміттям

Часті запитання - BSR 1283 CLATRONIC

Як встановити акумулятор на робот-пилосос BSR 1283?

Переверніть пристрій, датчик зіткнення до вас. Закріпіть акумуляторний блок зліва, направляючи контакти до защіпання.

Скільки часу триває перше заряджання акумулятора?

Перше заряджання триває близько 12 годин. Наступні заряджання тривають 6-8 годин.

Як користуватися віртуальною стіною?

Вставте 2 батарейки D (R20) у блок-випромінювач, увімкніть його (натискання 3 секунди) та виберіть дальність (S, M, L) відповідно до зони. Розташуйте його на переході зони, яку потрібно обмежити.

Що робити, якщо пилосос не заряджається?

Перевірте, чи вимикач ON/OFF у положенні вимкнено, чи добре під'єднано зарядний пристрій, та чи чисті контакти.

Як почистити фільтр пилососа?

Натисніть кнопку контейнера для пилу, щоб зняти його. Відкрийте фільтр, випорожніть його та почистіть м'який фільтр-мішок. Замініть його, якщо він надто забруднений.

Як почистити бічні щітки?

Відкрутіть два гвинти під кришкою, зніміть її, видаліть намотані нитки або волосся, потім зберіть назад. Перевірте обертання після збирання.

Чому пилосос зупиняється раніше часу?

Можливо, акумулятор розряджений. Зарядіть його. Також перевірте, чи контейнер для пилу не повний та чи фільтр не забитий.

Пилосос видає незвичний шум, що робити?

Почистіть основну та бічні щітки: волокна або волосся можуть їх блокувати. Зверніться до розділу Обслуговування посібника.

Як замінити акумуляторний блок?

Вимкніть пристрій та від'єднайте його. Переверніть його, від'єднайте акумуляторний блок з обох боків та вийміть його зверху. Утилізуйте його відповідно до нормативів.

Чи можна використовувати робот-пилосос на килимі або ковроліні?

Так, він призначений для тонких килимів та гладких підлог. Уникайте килимів з довгими ворсами, які можуть блокувати щітки.

ПОСІБНИК КОРИСТУВАЧА BSR 1283 CLATRONIC

Інструкція з експлуатації • Руководство по эксплуатации

Малюнки А – F ...... сторінка 3

Малюнки G - N ...... сторінка 4

Інструкція з експлуатації ...... сторінка 43

Чищення ......сторінка 45

Догляд ......сторінка 45

Технічні параметри ....сторінка 46

РУССКИЙ

Содержание

Інструкція з експлуатації

Дякуємо, що вибрали наш виріб. Сподіваємось, що ви будете задоволені, користуючись ним.

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Адаптер живлення призначено лише для використання у сухому середовищі.
• Упевніться, що вихідна потужність, напруга і полярність адаптера живлення відповідають технічним характеристикам на етикетці!
• Не торкайтеся підключеного адаптера живлення мокрими руками!
• Перед тим як чистити пристрій, від'єднайте його від мережі живлення.
• Упевніться, що кабель живлення не зігнуто і не скручено; не наступайте і не наїжджайте будь-яким транспортним засобом на кабель; уникайте контакту кабелю з джерелами тепла.
• Прилад та кабель живлення слід регулярно обстежити на ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.
• Не ремонтуйте прилад самі, але зверніться до авторизованого фахівця. Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.
• Користуйтеся виключно оригінальними комплектувальними деталями.
• Зверніть увагу на наступні "Спеціальні вказівки щодо безпеки".

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

ПРИМИТКА.

Виділяє підказки та інформацію для Вас.

Діти та немічні особи

- Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ПОПЕРЕДЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.
• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

Спеціальні правила безпечного користування для цього приладу

УВАГА.

• Використовуйте лише адаптер живлення, який додається.
• Забороняється всмоктувати пилососом вологі матеріали і рідину!
• Забороняється всмоктувати пилососом гарячий попіл і предмети з гострими краями!
• Забороняється використовувати пилосос в приміщеннях с високою вологістю!
• Ніколи не користуйтеся пилососом без фільтру! Після заміни фільтру переконайтеся в тому, що фільтр встановлено правильно!
• Робот-пилосос може зіштовхнутися з предметами, що стоять на підлозі. Переставляйте такі крихкі предмети, як вази, у безпечне місце!
• Не залишайте робот-пиносос без нагляду. Якийсь предмет може застрягнути в ньому, що може призвести до псування покриття підлоги!

Призначення

Прилад призначено для чищення поверхонь килимів з коротким ворсом і гладких поверхонь підлоги у побуті.

Прилад слід використовувати тільки так, як описано в посібнику користувача. Цей прилад не можна використовувати з будь-якою комерційною метою.

Використання приладу не за призначенням може призвести до пошкодження майна або травмування користувача.

Виробник не несе відповідальності за шкоду, спричинену неналежним використанням приладу.

Комплект постачання (див. мал. А)

1 Х Джерело живлення
1 X Станція заряджання
1 X Робот-пилосос
1 Х Змінна акумуляторна батарея
1 X Передавач "віртуальна стіна"
1 Х Запасний вовняний мішок з фільтром (непоказаний)

Розпаковування пристрою

1. Вийміть прилад з упаковки.
2. Вийміть увесь пакувальний матеріал, наприклад фольгу, наповнювач, фіксатори кабелів і картон.
3. Перевірте, чи наявні всі частини.

i ПРИМІТКА.

На приладі можуть бути залишки виробництва або пил. Ми рекомендуємо почистити прилад, як зазначено в розділі "Чищення".

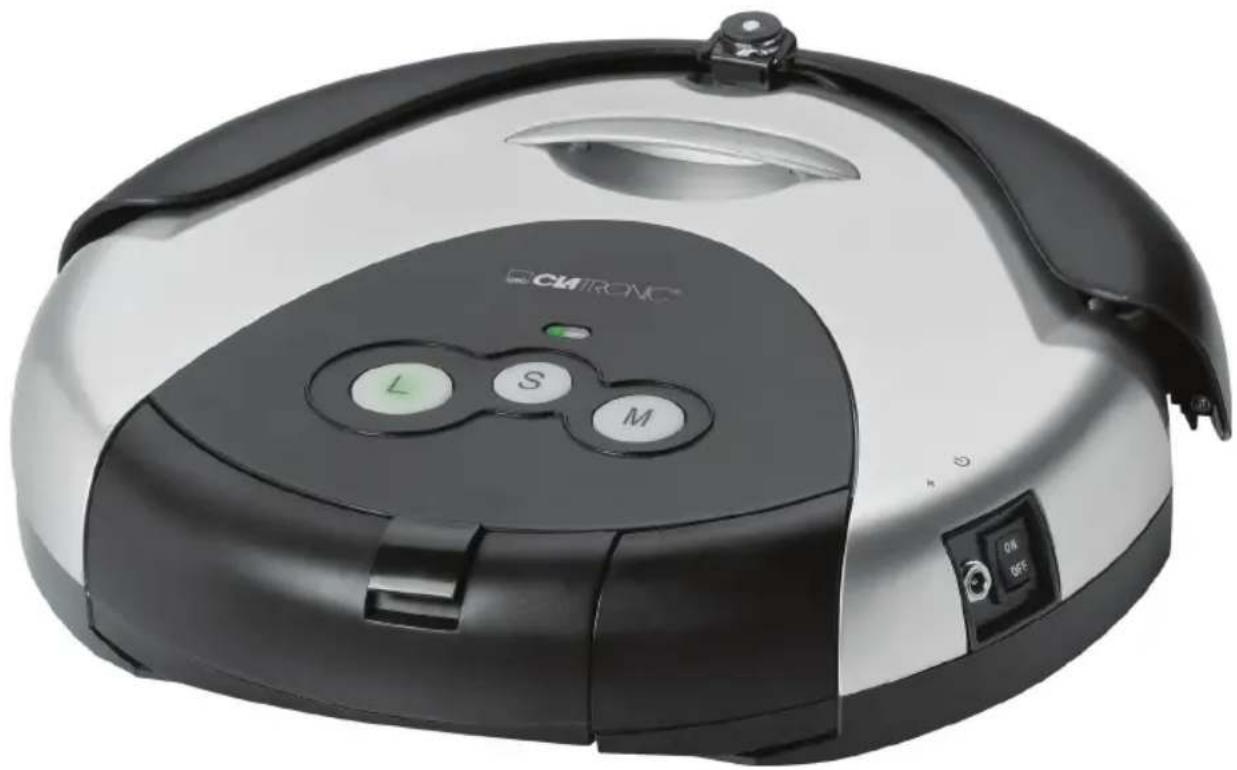

Опис елементів управління (див. мал. В)

1 Індикатор стану
2 Кнопки пуску S-M-L
3 Відділок для бруду
4 Ручка
5 Датчик зіткнення
6 Інфрачервоний ресивер
7 Инфрачервоний датчик
8 Основна щітка
9 Фільтр
10 Кришка вакуумного відділка
11 Роз'єм для зарядного пристрою
12 Перемикач вмк./вимк. (ON/OFF)
13 Бокові щітки
14 Інфрачервоний датчик
15 Акумуляторна батарея

Передавач "віртуальна стіна" (див. мал. Е)

16 Індикатор живлення
17 Передавач "віртуальна стіна"
18 Перемикач ділянки прибирання S-M-L
19 Кнопка вмк./вимк. (утримувати натиснутою 3 секунди)
20 Инфрачервоний датчик

Налаштування приладу

i ПРИМІТКА.

• Потрібно вставити акумуляторну батарею в нижню частину робота-пилососа.
• Акумуляторна батарея входить у комплект постачання. Вона знаходиться у коробці.
• Не можна подавати живлення на робот-пилосос тільки від мережі.

Щоб вставити акумуляторну батарею

1. Переверніть робот-пилосос нижньою частиною догори. Побачите датчик зіткнення.
2. Під'єднайте акумуляторну батарею до лівого боку.
3. Вставте акумуляторну батарею у робот-пилосос відповідно полярності.
4. Обережно притисніть її. Акумуляторна батарея з клацанням встане на місце.

Щоб зарядити акумуляторну батарею (див. мал. С, Д)

1. Вимкніть робот-пилосос за допомогою перемикача (12).
2. Під'єднайте джерело живлення до:
   2.1. Роз'єму для зарядного пристрою (11) на приладі або
   2.2. до роз'єму для зарядного пристрою на станції заряджання. Поставте робот-пилосос на станцію заряджання.
3. Під'єднайте джерело живлення до заземленої розетки 230 В \~ 50 Гц, встановленої належним чином.

ΥΒΑΓΑ.

Розташуйте кабель живлення так, щоб він нікому не заважав.

i ПРИМІТКА.

• Під час заряджання індикатор стану світиться червоним.
- Час першого заряджання становить приблизно 12 годин та приблизно 6–8 годин для усіх наступних заряджань.

• Від'єднайте штекер зарядного пристрою від роз'єму для зарядного пристрою.
• Від'єднуйте джерело живлення від розетки, щоб заощадити електроенергію.

Щоб налаштувати станцію заряджання (див. мал. D)

1. Розташуйте станцію заряджання близько до розетки.
2. Робот-пиносос повинен мати вільний доступ.
3. Під'єднайте зарядний пристрій до роз'єму для зарядного пристрою на станції заряджання.
4. Під'єднайте джерело живлення до заземленої розетки 230 В \~ 50 Гц, встановленої належним чином.
5. На станції заряджання індикатор засвітиться зеленим.
6. Встановіть робот-пилосос на станцію заряджання, датчиками до себе. Індикатор стану на роботі-пилососі має засвітитися червоним.

Щоб налаштувати "віртуальну стіну" (див. мал. Е, F)

Якщо потрібно, щоб робот-пилосос прибрав обмежену ділянку, для цього можна налаштувати "віртуальну стіну". Інфрачервоні промені випромінкоються та приймаються, і таким чином створюється перешкода.

1. Переверніть передавач "віртуальна стіна".
2. Відкрийте відділок для батарейок. Щоб це зробити, знадобиться невелика викрутка виробництва Philips.
3. Вставте 2 батарейки розміром • D • MONO • R20 •

i ПРИМІТКА.

• Упевніться, що полярність, яку наведено на приладі, дотримано.

• Батарейки не входять в комплект постачання.

• Закрийте відділок для батарейок.

• Натисніть кнопку на передавачі. Індикатор засвітиться зеленим.
• Встановіть розмір ділянки за допомогою перемикача: S = мала, M = середня, L = велика.
• Розташуйте передавач на межі ділянки прибирання.
• Направте діод передавача вздовж "віртуальної стіни" (див. мал. F).

ПОПЕРЕДЖЕННЯ.

Не дивіться на діод передавача!

Експлуатація робота-пилососа

Перше заряджання робота-пилососа становить приблизно

12 годин.

1. Увімкніть робот-пилосос за допомогою перемикача вмк./вимк. Засвітяться кнопки пуску.
2. Визначте розмір ділянки та виберіть відповідну кнопку пуску

S для приблизно 10–15 m²

М для приблизно 15–25 m²

L для приблизно більше 25 m²

1. Тепер робот-пилосос автоматично почне роботу. Він рухатиметься по кімнаті приблизно 70 хвилин відповідно до вибраної програми (див. мал. G).
2. Якщо заряд акумуляторної батареї маже нульовий, робот-пилосос самостійно шукатиме станцію заряджання.

i ПРИМІТКА.

• Ця функція діє в радіусі прибл. 1,5 м від станції заряджання.
• Функція пошуку вимикається, коли батарею заряджено.
• В залежності від положення роботові-пилососові може знадобиться кілька спроб, щоб під'єднатися до станції заряджання.

• Робот-пилосос прибрав підлогу. Теперь найкраще доглянути пилосос.

• Вимкніть робот-пилосос за допомогою перемикача вмк./вимк.

• Від'єднайте джерело живлення від розетки, щоб заощадити електроенергію.
• Вимкніть передавач "віртуальна стіна".

Чищення

ПОПЕРЕДЖЕННЯ.

• Перш ніж чистити, завжди відключайте пристрій від адаптера живлення!
• Не занурюйте пристрій у воду.

ΥΒΑΓΑ.

• Не використовуйте дротяну щітку або абразивні засоби для чищення.
• Не використовуйте агресивні або абразивні засоби для чищення.

Корпус

Витріть корпус сухою ганчіркою.

Відділок для бруду (див. мал. Н, I)

1. Натисніть кнопку на відділку для бруду та витягніть його.
2. Спорожніть відділок для бруду в контейнер для сміття.
3. Відкрийте та почистіть відділок фільтра, що знаходиться у відділку для бруду (див. мал. I).
4. Спорожніть відділок фільтра та почистіть вовняний мішок з фільтром.
5. Якщо вовняний мішок з фільтром занадто засмітився або пошкоджений, використовуйте запасний вовняний мішок з фільтром.

Повітрозабірник (див. мал. J)

Повітрозабірник сховано під кришку.

1. Зніміть кришку, як показано на мал. Ј.
2. Приберіть усі залишки, що зібралися під кришкою.
3. Почистіть фільтр повітрозабірника, за потреби скористайтеся щіткою.

Догляд

Якщо довгі нитки або волосся потрапили у щітки, можливо, потрібно від'єднати їх.

ПОПЕРЕДЖЕННЯ.

• Перед ніж чистити, завжди від'єднуйте прилад від мережі живлення!
  • Вимикайте робот-пилосос перемикачем вмк./вимк.!

ΥΒΑΓΑ.

- Для виконання наступних дій вимагається певне технічне ноу-хау. За потреби зверніться за порадою до спеціаліста.

i ПРИМІТКА.

- Щоб виконати наступні дії, знадобиться невелика викрутка виробництва Philips.

Основна щітка (мал. К, L, М)

1. Переверніть робот-пилосос нижньою частиною догори, датчиком зіткнення від себе.
2. Відкрутіть гвинти з правого боку щітки.
3. Від'єднайте щітки з правого боку. Теперь можна зняти щітки повністю.
4. Нитки та волосся, що потрапили у щітки, можна обрізати.
5. Приєднайте щітки до лівого боку. Зверніть увагу на квадратну вісь.
6. Спрямуйте ролики назад у корпус.
7. Закрутіть гвинти.

Бокові щітки (мал. N)

1. Відкрутіть два гвинта на корпусі.
2. Зніміть кришку.
3. Видаліть нитки та волосся.
4. Встановіть кришку на місце.

ПРИМИТКА.

Щоб перевірити роботу, виконайте пробний пуск.

Усунення несправностей

Несправність Можлива причина Вирішення
Прилад не працює.	Прилад не під'єднано до мережі.	Перевірте настінну розетку за допомогою іншого пристрою.
		Надійно вставте штекер у настінну розетку.
		Перевірте запобіжник.
	Прилад не увімкнутий.	Перевірте перемикач вмк./вимк.
	Акумуляторна батарея неправильно вставлена.	Від'єднайте акумуляторну батарею та вставте її знову.
	Прилад не заряджено.	Перевірте з'єднання зарядного пристрою.
	Прилад має дефекти.	Зверніться до центру обслуговування або спеціаліста.
Мала потужність пилососа	Засмітилася система фільтрації.	Почистіть фільтр, як подано в розділах "Чищення" та "Догляд".
Гучний шум під час роботи.	Щітки брудні або заблоковані.	Почистіть щітки, як подано в розділі "Догляд".

Технічні параметри

Модель: BSR 1283

Вага нетто: 2,95 кг

Адаптер живлення

Клас безпеки: ...... II

Живлення на вході: 230-240 В \~, 50 Гц

Живлення на виході: ..... 18 В постійного струму, 400 мАгод

Полярність: ....⊕—⊃—⊖

Акумулятори: .....14,4 В постійного струму, 2000 мАгод

Час роботи:…… макс. 70 хв.

Час заряджання: 6-8 год.

Залишаємо за собою право на технічні зміни!

Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки.

Виймання/утилізація акумуляторних батарей

Прилад містить акумуляторні гібридні нікелеві батареї.

Перед утилізацією приладу вийміть ці батареї.

Як споживач Ви юридично зобов'язані повернути використані батареї.

ПОПЕРЕДЖЕННЯ.

• Перш ніж вийняти батареї, від'єднайте прилад від мережі живлення!
  • Виймайте батареї тільки коли вони розряджені.

Акумуляторна батарея кріпиться до нижньої сторони приладу.

1. Переверніть робот-пилосос нижньою частиною догори, датчиком зіткнення до себе.
2. Від'єднайте акумуляторну батарею з обох боків і витягніть її.
3. Вийміть батарею з корпусу.
   Можна віднести акумуляторну батарею до пункту прийому старих батарей або до спеціального контейнера. За відомостями зверніться до органів місцевої влади.
