ПОСІБНИК КОРИСТУВАЧА SEGWAY ES1 NINEBOT

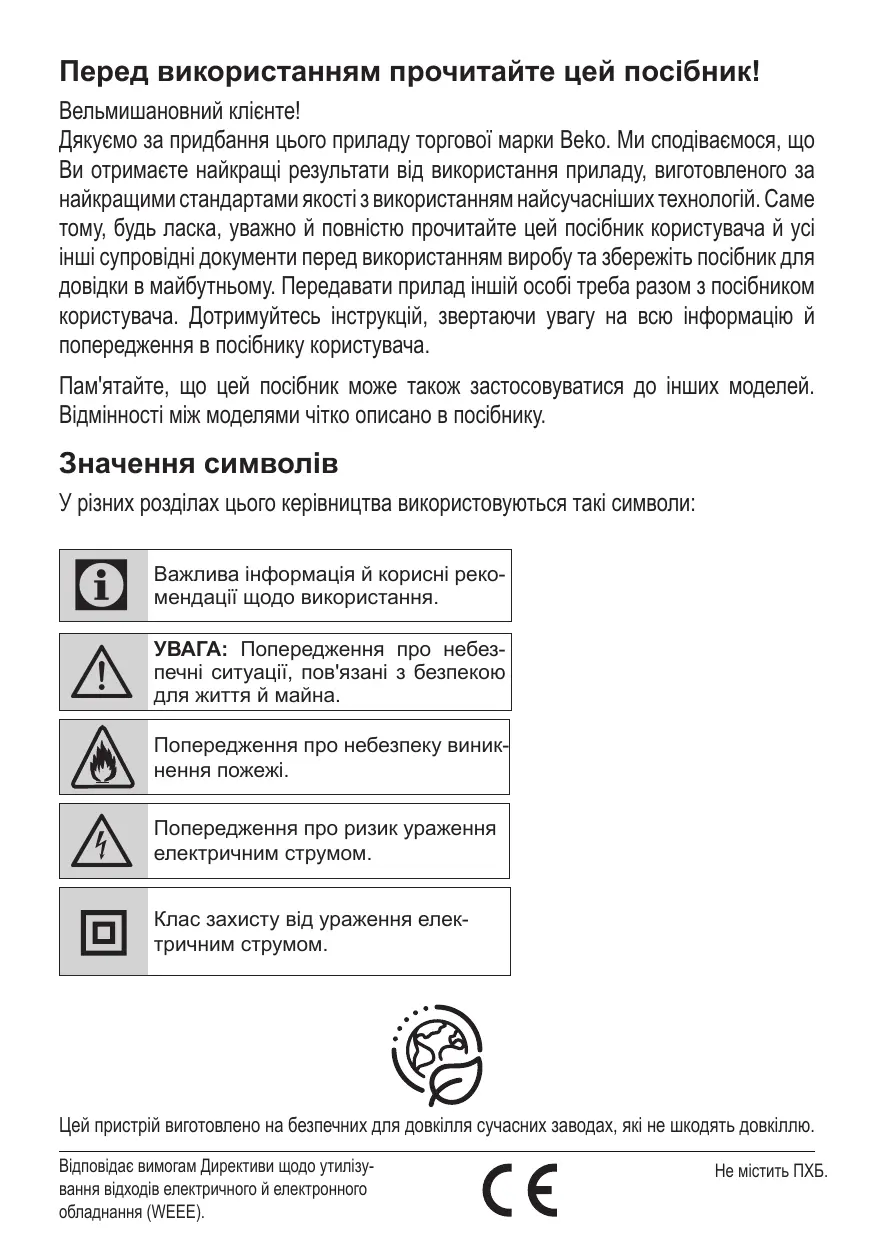

Перед використанням прочитайте цей посібник! Вельмишановний клієнте! Дякуємо за придбання цього приладу торгової марки Beko. Ми сподіваємося, що Ви отримаєте найкращі результати від використання приладу, виготовленого за найкращими стандартами якості з використанням найсучасніших технологій. Саме тому, будь ласка, уважно й повністю прочитайте цей посібник користувача й усі інші супровідні документи перед використанням виробу та збережіть посібник для довідки в майбутньому. Передавати прилад іншій особі треба разом з посібником користувача. Дотримуйтесь інструкцій, звертаючи увагу на всю інформацію й попередження в посібнику користувача. Пам'ятайте, що цей посібник може також застосовуватися до інших моделей. Відмінності між моделями чітко описано в посібнику.

Значення символів У різних розділах цього керівництва використовуються такі символи:

Важлива інформація й корисні рекомендації щодо використання. УВАГА: Попередження про небезпечні ситуації, пов'язані з безпекою для життя й майна. Попередження про небезпеку виникнення пожежі.

Попередження про ризик ураження електричним струмом. Клас захисту від ураження електричним струмом.

Цей пристрій виготовлено на безпечних для довкілля сучасних заводах, які не шкодять довкіллю. Відповідає вимогам Директиви щодо утилізування відходів електричного й електронного обладнання (WEEE).

1 Важливі інструкції з техніки безпеки й охорони довкілля 1.1. Загальні правила техніки безпеки Важливі інструкції з техніки безпеки: уважно ознайомтеся та збережіть для подальшого використання Цей розділ містить інструкції з техніки безпеки, дотримання яких допоможе виключити ризик виникнення пожежі, ураження електричним струмом, впливу витоків мікрохвильового випромінювання, отримання інших травм або заподіяння матеріальної шкоди. У разі недотримання цих інструкцій усі гарантійні зобов’язання анулюються. • Продукція торгової марки Beko відповідає чинним стандартам безпеки; у разі пошкодження електроприладу або шнура живлення, щоб уникнути небезпечних ситуацій, ремонт або заміну повинні здійснювати дилер, сервісний центр, фахівець або авторизована служба. Неправильно або непрофесіонально виконані ремонтні роботи можуть призвести до небезпечних для користувача ситуацій. Витяжка / Посібник користувача

• Цей електроприлад призначено тільки для побутового й подібного застосування, а саме: - у кухонних зонах для персоналу в магазинах, офісах та інших робочих приміщеннях; - на фермах - у номерах готелів, мотелів тощо; - у приміщеннях, що надаються для проживання на умовах напівпансіону. • Використовуйте цей електроприлад тільки за його безпосереднім призначенням, як описано в цьому посібнику. • Виробник не несе відповідальності за збитки, які виникли внаслідок неправильного встановлення або неналежного використання виробу. • Цей прилад не призначено для використання дітьми віком до 8 років та особам з обмеженими фізичними, сенсорними або розумовими можливостями або особами, які не мають відповідного досвіду чи знань з використання приладу, за винятком випадків, коли вони перебувають під наглядом або проінструк165 / УКР

1 Важливі інструкції з техніки безпеки й охорони довкілля товані щодо використання пристрою в безпечний спосіб і розуміють небезпеку. • Використання дітьми виробу як іграшки заборонено. Очищення й обслуговування не мають здійснювати діти без нагляду. • Мінімальна відстань між опорною поверхнею ємності для приготування їжі на варильній поверхні й найнижчою частиною виробу має бути не менше 65 см. • Якщо інструкція щодо встановлення газової варильної поверхні визначає більшу відстань, такі рекомендації треба брати до уваги. • Переконайтеся, що ваша електрична мережа відповідає вимогам, зазначеним на паспортній табличці приладу. • У жодному разі не користуйтеся електроприладом, якщо шнур живлення або сам електроприлад пошкоджено. • Намагайтеся запобігати пошкодженню кабелю живлення: уникайте його стискання, згинання або контакту з гострими предметами. Не тримайте кабель живлення біля гарячих 166 / УКР

поверхонь і відкритого вогню. • Під’єднання приладу треба здійснювати виключно в розетку із заземлювальним контактом. УВАГА: Не під’єднуйте прилад до електромережі до цілковитого завершення монтажних робіт. • Розташуйте прилад так, щоб вилка була завжди доступною. • Не торкайтеся ламп після їх тривалої роботи. Вони мають високу температуру й можуть обпекти кінцівки. • Дотримуйтеся визначених компетентними органами правил щодо відведення повітряних мас (це попередження не застосовується для використань без газовідводів). • Експлуатація приладу здійснюється після розміщення на варильній поверхні каструлі, сковорідки тощо. Інакше висока температура може спричинити деформування деяких деталей виробу. • Перед зняттям каструлі, сковорідки тощо вимкніть варильну поверхню. Витяжка / Посібник користувача

1 Важливі інструкції з техніки безпеки й охорони довкілля • Не залишайте гарячу олію на варильній поверхні. Сковорідки із залишками гарячої олії можуть загорітися. • Зверніть увагу на штори й чохли, оскільки олія може загорітися під час приготування їжі, наприклад картоплі фрі. • Заміну жировловлювального фільтра треба здійснювати щонайменше раз на місяць. Заміну вугільного фільтра треба здійснювати щонайменше раз на 3 місяці. • Чищення виробу треба виконувати відповідно до рекомендацій, зазначених у посібнику користувача. Якщо чищення виробу виконувалося не відповідно до рекомендацій посібника користувача, існує ризик виникнення пожежі. • Використання протипожежних фільтрувальних матеріалів замість поточного фільтра заборонено. • Використовуйте лише оригінальні деталі або ж деталі, рекомендовані виробником. • Використання виробу без фільтра й виймання фільтрів під час роботи виробу заборонено. Витяжка / Посібник користувача

• У разі виникнення пожежі вимкніть живлення виробу й кухонних приладів. • У разі виникнення пожежі накрийте полум'я та ніколи не використовуйте воду для його гасіння. • Від’єднуйте прилад від електромережі перед кожним чищенням, а також коли він не використовується. • Під час одночасної роботи витяжки для електричної варильної панелі або для приладів, що працюють на іншому виді енергії, відмінної від електрики, від'ємний тиск навколишнього середовища не повинен перевищувати 4 Па (4 х 10 бар). • У приміщенні, де використовується прилад, вихлопні гази пристроїв, що працюють на мазуті або газі, наприклад нагрівача приміщення, повинні бути абсолютно ізольованими або ж такий пристрій повинен мати герметичне виконання. • Під час під’єднання газовідводу використовуйте труби діаметром 120 або 150 мм. Трубопровід має бути яко167 / УКР

1 Важливі інструкції з техніки безпеки й охорони довкілля мога коротшим і мати якомога меншу кількість колін. Небезпека задухи! Зберігайте пакувальні матеріали в недоступному для дітей місці. Обережно! Під час використання кухонних приладів легкодоступні деталі можуть нагріватися. • Випускний отвір виробу не можна під’єднувати до повітряних каналів, де є інший дим. • Коли витяжка для електричної варильної панелі використовується одночасно з пристроями, що працюють на газі чи іншому паливі (це може не стосуватися приладів, які лише випускають повітря в приміщення), вентилювання в приміщенні може бути недостатнім. • Розміщені на виробі предмети можуть упасти. Не розміщуйте на витяжці будь-які предмети. • Фламбування страв, які розташовано під виробом, заборонено. УВАГА: Перед установленням витяжки зніміть захисну плівку. 168 / УКР

• Ніколи не залишайте джерела високого відкритого полум'я під витяжкою, яка працює • Треба забезпечити постійний контроль фритюрниць під час їх роботи: перегріта олія може спалахнути. 1.2 Відповідність вимогам Директиви щодо утилізування відходів електричного й електронного обладнання (WEEE) та утилізування продукту: Цей пристрій відповідає вимогам Директиви EU WEEE (2012/19/EU). Цей виріб має класифікаційний знак утилізування відходів електричного й електронного обладнання (WEEE). Цей знак означає, що цей виріб після завершення строку служби не підлягає утилізуванню разом з іншими побутовими приладами. Уживаний пристрій треба здавати до офіційного пункту утилізуванняелектричного й електронного обладнання. Інформацію щодо розташування таких пунктів можна отримати в місцевих органах Витяжка / Посібник користувача

1 Важливі інструкції з техніки безпеки й охорони довкілля влади або в точці роздрібного Здавайте їх у спеціальні пункти продажу, де було придбано ви- приймання тари, споруджені ріб. Кожне домоволодіння віді- місцевими службами. грає важливу роль у відновленні й переробці старих побутових приладів. Належне утилізування використаних приладів сприяє запобіганню негативних наслідків для довкілля та здоров'я людини. 1.3 Відповідність вимогам Директиви ЄС щодо обмеження використання небезпечних речовин Пристрій, який ви придбали, відповідає вимогам Директиви ЄС щодо обмеження використання небезпечних речовин (2011/65/EU). Пристрій не містить шкідливих і заборонених речовин, указаних у Директиві. 1.4 Інформація про паковання Пакувальні матеріали виробу виготовлені з матеріалів вторинної переробки, відповідно до наших Національних природозахисних норм. Не утилізуйте пакувальні матеріали разом із побутовими й іншими відходами. Витяжка / Посібник користувача

Технічні характеристики приладу

Технічні характеристики, що містяться в цьому посібнику та на маркуванні, прикріпленому на витяжці, були отримані в результаті вимірювань і розрахунків відповідно до вимог Постанови ЄС № 65/2014 і 66/2014. Даний прилад відповідає директивам ЄС 2004/108/EC, 2006/95/EC, 2009/125/EC і 2011/65/EU. Мал. 1 Пояснювальний малюнок кухонної витяжки

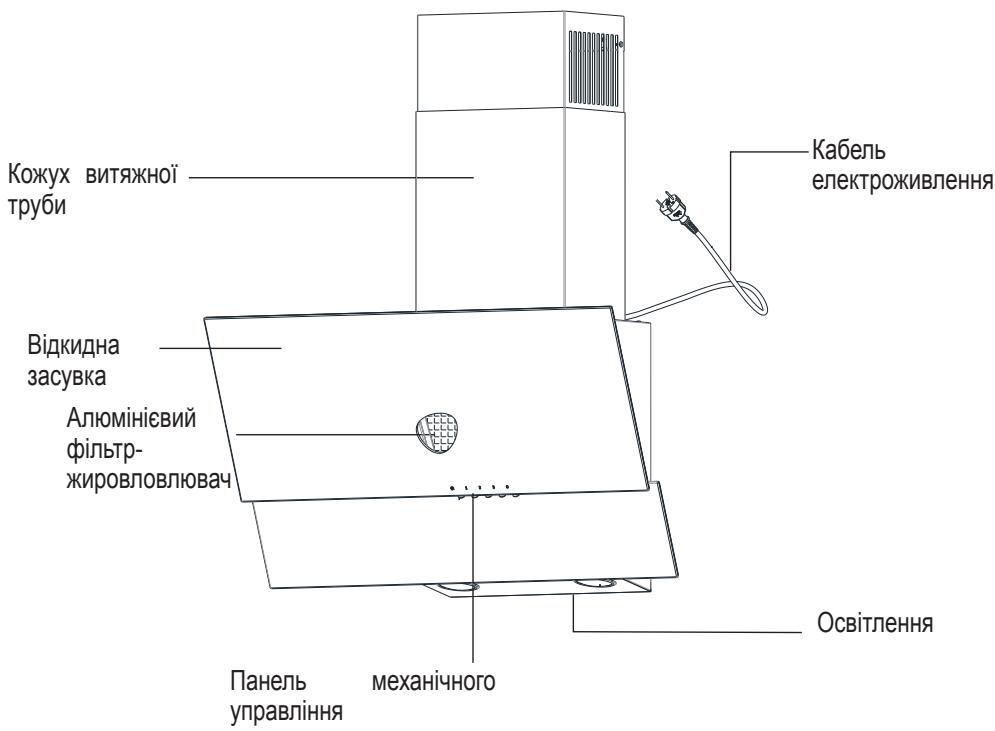

Кабель електроживлення

Кожух витяжної труби

Відкидна засувка Алюмінієвий фільтржировловлювач

Освітлення Панель управління

Витяжка / Посібник користувача

Технічні характеристики приладу

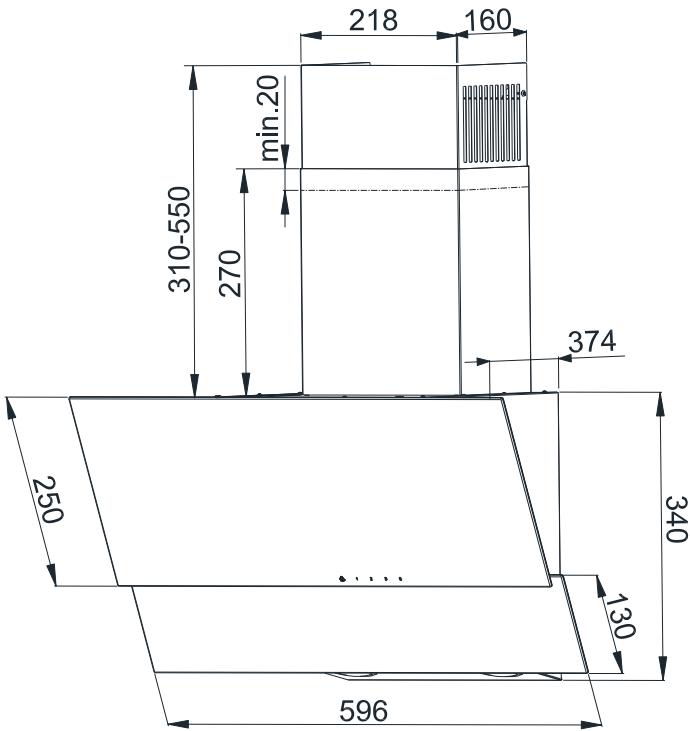

Мал. 2 Креслення з розмірами

Витяжка / Посібник користувача

Експлуатація приладу

Витяжка призначена для всмоктування випарів під час приготування їжі. Пристрій може працювати в двох режимах: Проточному: випари виводяться за межі приміщення за допомогою вентиляційної труби. Вентиляційна труба не входить у комплект пристрою і купується окремо.

Використовуйте трубопровід для відводу випарів якнайкоротшої довжини.

Використовуйте трубу з найменшими згинами (кути згинання не повинні перевищувати 90 градусів).

Не рекомендується застосовувати труби різного діаметру (перехід з більшого діаметру до меншого, наприклад з вивідної труби Ø 150 мм до вивідної труби Ø120 мм).

Вентиляційна труба повинна мати гладку внутрішню поверхню (не рекомендується використовувати спіральновиті труби типу spiro).

Поглинаючому: випари очищаються від жиру та запаху і повертаються в приміщення через решітку у верхній частині кожуха витяжної труби. Для роботи витяжки у поглинаючому режимі необхідно встановити вугільний фільтр (мал. 10). Вугільний фільтр не входить у комплект пристрою; його потрібно придбати у постачальника.

Витяжка / Посібник користувача

Використання шурупів або кріплень, не передбачених інструкцією, може спричинити ураження електричним струмом. Мінімальна відстань монтажу витяжки між поверхнею нагрівального пристрою (газової або електричної плити) та нижньою частиною кухонної витяжки (мал. 3) повинна становити не менше 65 см для електричних плит і не менше 65 см для газових плит.

Якщо в інструкції з експлуатації нагрівального пристрою міститься вимога щодо більшої відстані монтажу кухонної витяжки, ніж вказано вище, дотримуйтесь цих інструкцій. Встановлення витяжки і витяжної труби показано на кресленнях (мал.4 - мал.9) До комплекту витяжки входять кріплення, які підходять для більшості стін та стель. Під час установки необхідно дотримуватися загальних положень щодо відведення відпрацьованих газів з приміщень.

Перед встановленням виконайте дії, вказані нижче. • Перевірте, чи розміри придбаного приладу відповідають вибраному місцю встановлення. • Від’єднайте та зніміть (якщо це можливо) меблі, розташовані в місці монтажу витяжки, щоб дістатися до стелі або стіни, на якій має бути встановлена витяжка. Якщо це неможливо, закріпіть елементи, розташовані поблизу робочої зони. • Перевірте, чи є штепсельна розетка поруч із місцем монтажу витяжки та чи є можливість під’єднати витяжку до вентиляційної труби для відведення випарів назовні. • Перевірте, чи не знаходяться точки свердління над монтажними проводами (електричними, водяними тощо). • Підготуйте наступні інструменти: вимірювальну стрічку, олівець, дрильшурупокрут, свердло Ø8, викрутку, бульбашковий рівень.

Suggested distance from the kitchen cooker.

мал.3 Витяжка / Посібник користувача

4.1. Монтажні роботи 1. Визначте осі нагрівального приладу та перемістіть його до стіни, на якій буде встановлена витяжка. Точно позначте всі точки монтажу витяжки. Висвердліть отвори за допомогою дрилі (мал. 4). 2. Вставте дюбелі в отвори. У два отвори, позначені літерою А, вставте гвинти (залиште 7 мм довжини гвинта назовні, як показано на малюнку 5). 3. Відкрийте засувку витяжки та зніміть фільтржировловлювач (мал. 6). 4. Прикрутіть тримач кожуха витяжної труби, повісьте витяжку на два гвинти, що виступають (мал.7). 5. Помістіть бульбашковий рівень на корпус кухонної витяжки. Повертаючи елементи, позначені літерою A, встановіть витяжку горизонтально відповідно до показів бульбашкового рівня, а потім затягніть два гвинти, які виступають, та два гвинти, що залишились (мал. 8). 6. Установіть кожух витяжної труби на корпус. Потім обережно підніміть частину витяжки, позначену літерою B, вгору, щоб прикрутити її до тримача, попередньо прикріпленого до стіни (мал. 9).

Виконуйте монтаж максимально обережно, щоб не подряпати кожух витяжної труби та витяжку.

Витяжка / Посібник користувача

Витяжка / Посібник користувача

Витяжка / Посібник користувача

4.2. Підключення до електромережі Напруга живлення повинна відповідати напрузі, зазначеній на табличці, прикріпленій до внутрішньої частини витяжки. Якщо кухонна витяжка оснащена штекером, його слід вставити в розетку, яка відповідає обов’язковим вимогам і розташована у легкодоступному місці. Якщо витяжка не оснащена штекером, монтаж повинен виконуватися спеціалістом з відповідними дозволами (наприклад, електриком). Витяжка / Посібник користувача

Очищення і технічне обслуговування

Перед виконанням будь-яких операцій з технічного обслуговування приладу вийміть штекер з розетки. Для очищення витяжки використовуйте м’які неабразивні миючі засоби. Регулярне технічне обслуговування значно покращує продуктивність і подовжує термін використання витяжки. Витяжку потрібно чистити принаймні раз на місяць або після кожних 35 годин роботи. Для чищення витяжки НЕ ВИКОРИСТОВУЙТЕ ЗАСОБИ НА ОСНОВІ СПИРТУ. Глянцеві елементи (з нержавіючої сталі) слід чистити спеціальними засобами.

Недотримання інструкцій з очищення і заміни фільтрів витяжки може призвести до виникнення пожежі. Саме тому рекомендується дотримуватися вказівок, наведених у цьому документі. Виробник не несе відповідальність за пошкодження двигуна чи пожежі, які виникли внаслідок неправильного використання приладу.

5.2. Вугільний фільтр Витяжка може бути оснащена вугільним фільтром. Вугільний фільтр застосовується лише у випадку, якщо витяжка не під’єднана до вентиляційної труби. Фільтр слід встановити на корпусі турбіни, як показано на зображенні (мал. 10). Вугільні фільтри слід замінювати принаймні через кожні 6 місяців.

Не слід промивати чи відновлювати вугільний фільтр. 2 2 1

5.1. Фільтр-жировловлювач

Витяжка обладнана алюмінієвим фільтром, який утримує частинки жиру, які утворюються під час приготування їжі. Щоб зняти фільтр, перемістіть замки у напрямку, вказаному стрілками (мал. 7). Фільтр слід промити вручну, зануривши його на 15 хвилин у воду з додаванням засобу для миття посуду при температурі 40-50 °С. Через 15 хвилин можна продовжити миття та промити чистою водою. Повністю висушіть фільтр перед встановленням у витяжку. Фільтр можна також мити в посудомийній машині. Під час миття фільтр може змінити колір, проте це не впливає на його фільтраційні властивості. Нерегулярне Мал. 10 чищення фільтра зменшує продуктивність витяжки й може спричинити ризик виникнення пожежі. Фільтр потрібно чистити принаймні після кожних 35 годин роботи витяжки.

Витяжка / Посібник користувача

Очищення і технічне обслуговування

5.3. Заміна ламп Перед виконанням будь-яких робіт, пов’язаних із заміною ламп, обов'язково від’єднайте витяжку від мережі електроживлення. Якщо витяжка попередньо була включена, слід зачекати, доки лампи охолонуть, після чого можна продовжити заміну. Процес заміни ламп показано на мал. 11.

Перед заміною ламп від’єднайте витяжку від мережі електроживлення. Не торкайтесь ламп, доки вони не охолонуть. Будьте обережні, не торкайтесь заміненої лампи голими руками.

Витяжка / Посібник користувача

Управління роботою витяжки

6.1. Управління витяжкою Витяжка оснащена панеллю механічного управління. • Натискання кнопки «0» вимикає турбіну витяжки. • Натискання кнопки «1» вмикає турбіну витяжки на мінімальній швидкості. • Натискання кнопки «2» вмикає турбіну витяжки на середній швидкості. • Натискання кнопки «3» вмикає турбіну витяжки на максимальній швидкості. Більша швидкість означає більший повітряний потік. • Натискання кнопки вмикає лампи освітлення. Повторне натискання кнопки вимикає лампи освітлення.

6.2. Способи зменшення впливу процесу приготування їжі на навколишнє середовище

• Щоб зменшити споживання енергії, готуйте їжу, накриваючи посуд кришками. • Слідкуйте за чистотою алюмінієвих фільтрів (рекомендована періодичність чищення алюмінієвого фільтра не рідше кожних 35 годин роботи витяжки). • Підтримуйте прохідність вентиляційних труб. • Під час приготування їжі завжди встановлюйте мінімальну швидкість турбіни, яка дозволить видалити випари при поточній інтенсивності готування.

Витяжка / Посібник користувача

Усунення проблем Ознаки

Під час роботи витяжки Після 35 годин роботи витяжка відображається блимаюча літера вказує на необхідність очищення чи «F». заміни фільтра-жировловлювача.

Натисніть і утримуйте кнопку «-» на сенсорній панелі протягом 8 сек. Фільтр слід промити в посудомийній машині або замінити на новий.

На дисплеї відображається лише символ «-.» (мінус та крапка у правому нижньому куті), витяжка не реагує на відключення.

Сенсорна панель заблокована — ця функція полегшує чищення витяжки.

Щоб вимкнути блокування, натисніть та утримуйте протягом 10 секунд сенсорну кнопку з символом увімкнення.

На дисплеї не відображається жодний символ, витяжка не реагує на натискання сенсорних кнопок управління.

Робота сенсорної панелі, ймовірно, призупинена.

Від’єднайте витяжку від мережі електроживлення приблизно на 15 сек. і знову приєднайте.

На дисплеї відображається символ однієї зі швидкостей; витяжка не реагує на натискання сенсорних кнопок управління.

Робота сенсорної панелі, ймовірно, призупинена.

Від’єднайте витяжку від мережі електроживлення приблизно на 15 сек. і знову приєднайте.

Турбіна витяжки відключається Увімкнено автоматичне реле часу після 15 хвилин роботи, на дисплеї сенсорної панелі. відображається блимаюча цифра, наприклад, «1.» (номер поточної швидкості та крапка у правому нижньому куті).

Щоб вимкнути реле часу, натисніть та утримуйте протягом 10 секунд символ «+» або вимкніть витяжку.

Для четвертої швидкості на дисплеї Витяжка оснащена турборежимом, блимає цифра «4», через 5 хв. який автоматично переключається швидкість змінюється на третю. на третю швидкість після 5 хвилин роботи, щоб заощадити енергію.

Турбошвидкість слід використовувати тільки при інтенсивному приготуванні їжі.

Витяжкою можна керувати тільки за Акумулятор пульта дистанційного Замініть акумулятор на новий. допомогою панелі управління, вона управління розряджений або не реагує на дистанційне управління. відстань занадто велика. Витяжка погано втягує випари.

Ймовірно, причиною є забруднені фільтри.

Фільтр-жировловлювач потрібно очистити в посудомийній машині або замінити на новий. Вугільний фільтр (за наявності) потрібно замінити на новий.

Одна або декілька освітлювальних точок не працюють.

галогенна/світлодіодна

Лампу потрібно замінити на нову у відповідності з символом, вказаним в інструкції з експлуатації витяжки.

Витяжка працює з надмірним шумом і вібрацією.

Причиною цього може бути неправильна установка витяжки на стіну або в кухонних меблях. Встановлено не всі гвинти або зазори гвинтів, що виступають, занадто великі.

Витяжку слід встановити на стіну або в шафу, використовуючи всі точки, передбачені виробником. Після регулювання положення витяжки по горизонталі та вертикалі затягніть усі монтажні гвинти.

* застосовується до витяжок з сенсорною панеллю. Якщо не вдається вирішити проблему, дотримуючись наведених вище рекомендацій, зверніться до авторизованого сервісу побутової техніки, який має право виконувати ремонт. Користувачу категорично забороняється самостійно виконувати ремонт. Див. перелік сервісних пунктів на гарантійному талоні та на веб-сайті.
