ПОСІБНИК КОРИСТУВАЧА FH 637 0 HOTPOINT

Довідник користувача

• модель приладу (Mod.)
• cерійний номер (S/N) Ці дані знаходяться на табличці з даними на самому приладі. ! Nunca recorra a técnicos não autorizados. ! Не звертайтеся по допомогу до не уповноваженого персоналу. Teknik Servis ! Bu durumda teknik destek müdahalesi gerekir. Teknik desteğe başvurmadan önce:
• arızanın bağımsız olarak çözülebildiğini kontrol ediniz;

ПОЗИЦІЯ 1 ПОЗИЦІЯ 2 ПОЗИЦІЯ 3 ПОЗИЦІЯ 4 ПОЗИЦІЯ 5 НАПРЯМНІ для дек та Граток Рівень ДЕКО Рівень ГРИЛЬ Панель керування

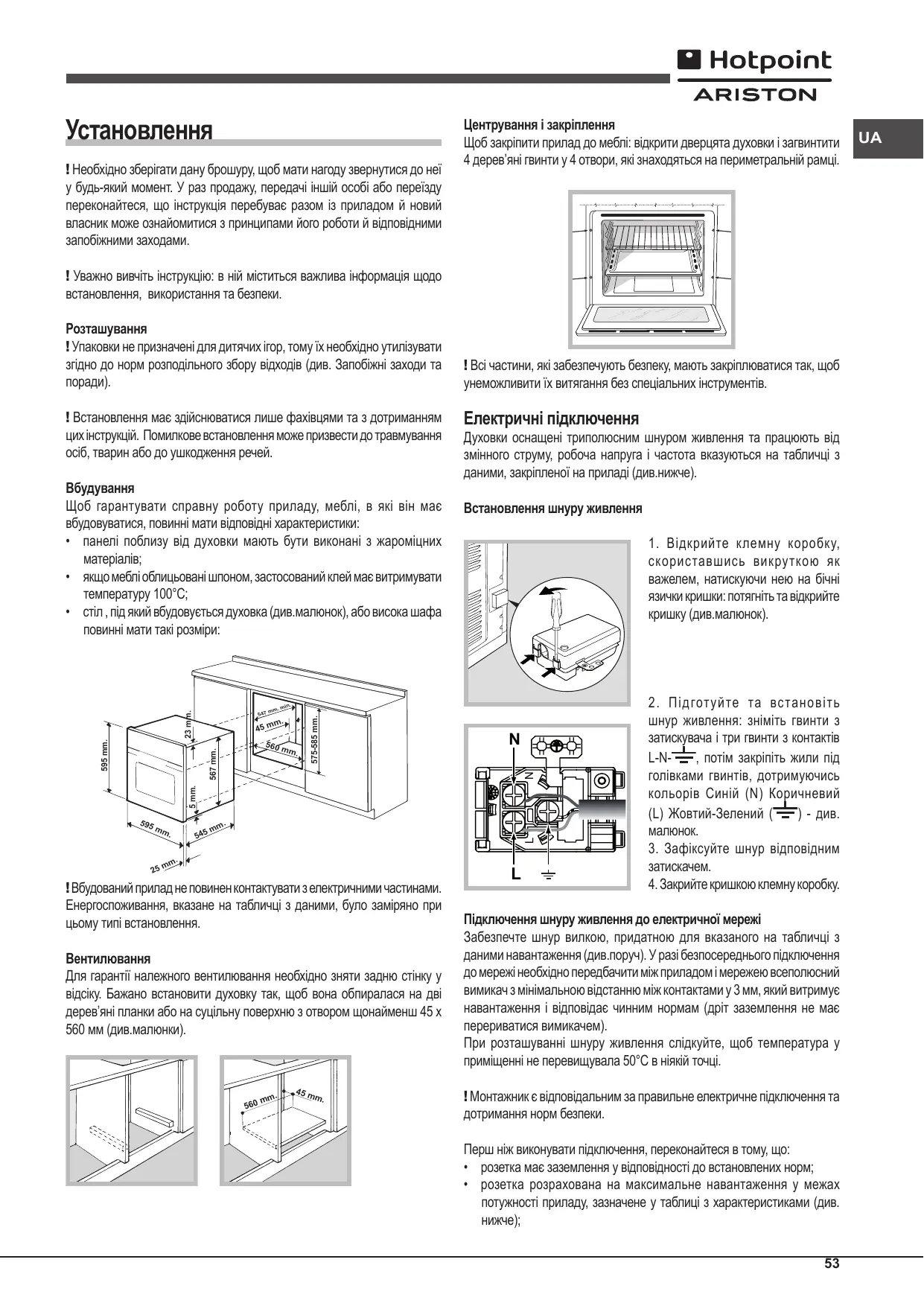

Üretici Firma: Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano Italy Tel: +39 0732 66 11 Установлення ! Необхідно зберігати дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У раз продажу, передачі іншій особі або переїзду переконайтеся, що інструкція перебуває разом із приладом й новий власник може ознайомитися з принципами його роботи й відповідними запобіжними заходами. Центрування і закріплення Щоб закріпити прилад до меблі: відкрити дверцята духовки і загвинтити 4 дерев’яні гвинти у 4 отвори, які знаходяться на периметральній рамці. ! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки. Розташування ! Упаковки не призначені для дитячих ігор, тому їх необхідно утилізувати згідно до норм розподільного збору відходів (див. Запобіжні заходи та ! Встановлення має здійснюватися лише фахівцями та з дотриманням цих інструкцій. Помилкове встановлення може призвести до травмування осіб, тварин або до ушкодження речей. Щоб гарантувати справну роботу приладу, меблі, в які він має вбудовуватися, повинні мати відповідні характеристики:

• панелі поблизу від духовки мають бути виконані з жароміцних матеріалів;
• якщо меблі облицьовані шпоном, застосований клей має витримувати температуру 100°C;
• стіл , під який вбудовується духовка (див.малюнок), або висока шафа повинні мати такі розміри:

Встановлення шнуру живлення

1. Відкрийте клемну коробку,

скориставшись викруткою як важелем, натискуючи нею на бічні язички кришки: потягніть та відкрийте кришку (див.малюнок).

567 mm. Духовки оснащені триполюсним шнуром живлення та працюють від змінного струму, робоча напруга і частота вказуються на табличці з даними, закріпленої на приладі (див.нижче).

45 m 595 mm. Електричні підключення . min

! Всі частини, які забезпечують безпеку, мають закріплюватися так, щоб унеможливити їх витягання без спеціальних інструментів.

! Вбудований прилад не повинен контактувати з електричними частинами. Енергоспоживання, вказане на табличці з даними, було заміряно при цьому типі встановлення. Вентилювання Для гарантії належного вентилювання необхідно зняти задню стінку у відсіку. Бажано встановити духовку так, щоб вона обпиралася на дві дерев’яні планки або на суцільну поверхню з отвором щонайменш 45 x 560 мм (див.малюнки).

2. Підготуйте та встановіть

шнур живлення: зніміть гвинти з затискувача і три гвинти з контактів L-N, потім закріпіть жили під голівками гвинтів, дотримуючись кольорів Синій (N) Коричневий (L) Жовтий-Зелений (

3. Зафіксуйте шнур відповідним

4. Закрийте кришкою клемну коробку.

Підключення шнуру живлення до електричної мережі Забезпечте шнур вилкою, придатною для вказаного на табличці з даними навантаження (див.поруч). У разі безпосереднього підключення до мережі необхідно передбачити між приладом і мережею всеполюсний вимикач з мінімальною відстанню між контактами у 3 мм, який витримує навантаження і відповідає чинним нормам (дріт заземлення не має перериватися вимикачем). При розташуванні шнуру живлення слідкуйте, щоб температура у приміщенні не перевищувала 50°C в ніякій точці. ! Монтажник є відповідальним за правильне електричне підключення та дотримання норм безпеки. Перш ніж виконувати підключення, переконайтеся в тому, що:

• розетка має заземлення у відповідності до встановлених норм;
• розетка розрахована на максимальне навантаження у межах потужності приладу, зазначене у таблиці з характеристиками (див.

• напруга живлення знаходиться в межах значень, вказаних на табличці з характеристиками (див.нижче);
• розетка сумісна з вилкою приладу. В іншому випадку замініть розетку або вилку; не використовуйте подовжувачі й трійники. ТАБЛИЧКА З ТЕХНІЧНИМИ ДАНИМИ Розмiри* ! У встановленому приладі має бути забезпечений легкий доступ до електричного шнуру і розетки. ширина 43,5 см висота 32,4 см глибина 41,5 см

59 л ! Шнур не повинен мати згинів або утисків. Розмiри** ширина 45,5 см висота 32,4 см глибина 41,5 см ! Шнур має періодично перевірятися і замінюватися тільки вповноваженими фахівцями (див. Допомога).

62 л ! Компанія знімає з себе відповідальність у разі недотримання вказаних норм.

напруга при 220-240В ~ 50/60Гц або 50Гц (див. табличку з технічними даними) максимальна споживана потужність 2800Вт Директива 2002/40/CE на етикетці електричних духовок. Норма EN 50304 ENERGY LABEL Споживання енергії Клас конвекцiї природна Для нагрівання: Традиційна; Енергоспоживання декларація Клас Примусова конвекція – функція нагрівання: Універсальне приготування. Цей прилад вiдповiдає таким Європейським Директивам: - 2006/95/CEE від 12/12/06 (Низька напруга) з подальшими внесеними змінами - 2004/108/CEE від 15/12/04 (Електромагнітна сумісність) з подальшими внесеними змінами - 93/68/CEE від 22/07/93 з подальшими внесеними змінами. - 2012/19/CE з подальшими внесеними змінами. - 1275/2008 про енергоспоживання електропобутових приладів у черговому та вимкненому режимах

• Тільки для моделей з литими напрямними. ** Тільки для моделей з дротяними напрямними.

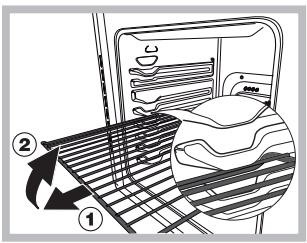

Запуск і використання УВАГА! Д уховк а оснащена системою зупинення решіток, завдяки якій можна вийняти їх так, щоб вони не випадали з духовки (1). Щоб повністю вийняти решітки, достатньо, як показано на малюнку, підняти їх, взятися спереду і витягнути (2). ! При першому увімкненні запустіть духовку у холостому режимі щонайменше на одну годину з термостатом на максимумі та з закритими дверцятами. Потім вимкніть, відкрийте дверцята духовки й провітріть приміщення. Запах, що з’явився, є результатом випаровування речовин, необхідних для захисту духовки. Як розпочати використання духовкою

1. Виберіть бажану програму приготування, обертаючи реґулятор

2. Виберіть температуру, рекомендовану для програми, або за бажанням,

обертаючи реґулятор ТЕРМОСТАТ. Список з режимами приготування і відповідними рекомендованими температурами наводиться у спеціальній таблиці (див. Програми).

3. Горіння індикатору ТЕРМОСТАТУ вказує на нагрівання до заданої

4. Під час приготування їжі надається можливість:

- змінити програму приготування, скориставшись реґулятором ПРОГРАМ; - змінити температуру за допомогою реґулятора ТЕРМОСТАТУ; - перервати приготування, повернувши реґулятор ПРОГРАМ в положення “0”. ! Ніколи нічого не кладіть на дно духовки, оскільки ви ризикуєте пошкодити ! Розташовуйте все кухонне приладдя на ґратку з комплекту постачання. Електронний програматор

Iконка ПРИГОТУВАННЯ Iконка

Як налаштувати годинник ! Годинник можна налаштувати при увімкненій або вимкненій духовці, якщо не запрограмовано кінець приготування. Після підключення до електричної мережі або вирубання світла блиматимуть іконка разом з чотирма цифрами на ДИСПЛЕЇ.

1. Натисніть декілька разів на кнопку , доки не почне блимати іконка

разом з чотирма цифрами на ДИСПЛЕЇ;

2. Кнопками “ ” і “ ” налаштуйте час; при утримуванні кнопок можна

значно швидше переглянути цифри і легше задати час.

3. Зачекайте 10 сек. або повторно натисніть на кнопку

підтвердити заданий час. Як задати таймер ! Ця функція не перериває готування, вона залежить від використання духовки; завдяки їй програмується звуковий сигнал по закінченні заданого

1. Натисніть декілька разів на кнопку

, доки не почне блимати іконка ! Наприкінці приготування їжі вентилятор продовжує працювати до повного охолодження духовки. разом з трьома цифрами на ДИСПЛЕЇ;

2. Кнопками “ ” і “ ” задайте бажаний час; при утримуванні кнопок можна

значно швидше переглянути цифри і легше задати час.

3. Зачекайте 10 сек. або повторно натисніть на кнопку

підтвердити заданий час. Виводиться зворотній відлік, про його закінчення сповістить звуковий

Освітлення духовки Як запрограмувати готування їжі Вентиляція для охолодження З метою зниження зовнішньої температури деякі моделі оснащені вентилятором для охолодження. Він створює повітряний потік, який виходить між панеллю керування і дверцятами духовки. Для увімкнення вибрати реґулятором ПРОГРАМ. Під час вибору програми приготування вона світиться. ! Програмування можливе тільки після вибору програми приготування. Як запрограмувати тривалість приготування

1. Натисніть декілька разів на кнопку , доки не почне блимати іконка

разом з трьома цифрами на ДИСПЛЕЇ;

2. Кнопками “ ” і “ ” задайте бажану тривалість; при утримуванні кнопок

можна значно швидше переглянути цифри і легше задати параметр.

3. Зачекайте 10 сек. або повторно натисніть на кнопку

підтвердити заданий параметр.

4. Після вичерпання часу на ДИСПЛЕЇ з’являється напис END, про

завершення готування сповістить звуковий сигнал.

• Наприклад: поточний час: 9:00, задається тривалість 1 година 15 хвилин. Програма автоматично зупиняє роботу у 10:15.

Як запрограмувати кінець приготування ! Запрограмувати закінчення приготування можна лише після задання тривалості готування.

1. Виконайте процедуру 1 - 3 для задання тривалості готування;

2. Натисніть декілька разів на кнопку , доки не почне блимати іконка

разом з чотирма цифрами на ДИСПЛЕЇ;

3. Кнопками “ ” і “ ” налаштуйте час закінчення приготування; при

утримуванні кнопок можна значно швидше переглянути цифри і легше задати час.

4. Зачекайте 10 сек. або повторно натисніть на кнопку

підтвердити заданий параметр.

5. Після вичерпання часу на ДИСПЛЕЇ з’являється напис END, про

завершення готування сповістить звуковий сигнал.

сповіщаютьпро здійснене програмування. На ДИСПЛЕЇ по черзі з’являється час закінчення приготування і тривалість. Як скасувати програмування Щоб скасувати програмування:

• натискайте на кнопку , доки не почне блимати іконка параметру, який слід скасувати, разом з цифрами на дисплеї. Натискайте на кнопку “ ”, доки на дисплеї не з’явиться 00:00.
• утримуйте одночасно кнопки “ ” і “ ”; скасовуються всі виконані програмування, включаючи таймер.

! Температура задається в інтервалi мiж 60°C і MAX для всіх програм,

• ГРИЛЬ (рекомендується виставляти тільки на MAX);
• КОНВЕКЦIЙНИЙ ГРИЛЬ (рекомендується не перевищувати температуру в 200°C). Програма ТРАДИЦІЙНА ДУХОВКА Працюють два нагрівальні елементі – нижній і верхній. При традиційному готуванні краще вживати лише один рівень: При вживанні декількох рівнів температура розподіляється нерівномірно. Програма ОДНОЧАСНЕ ПРИГОТУВАННЯ Працюють всі нагрівальні елементи (верхній, нижній і циркуляційний) і вентилятор. Оскільки тепло розподілено рівномірно по всій духовці, приготування їжі відбувається завдяки рівномірному нагріву повітря. Можна використовувати не більше двох рівнів одночасно. Програма ПІЦЦА Працюють нижній і циркуляційний нагрівальні елементи і вентилятор. У цій програмі забезпечується швидке нагрівання духовки, при цьому значна кількість тепла подається знизу. При одночасному використанні декількох дек, необхідно поміняти їх місцями всередині готування. Програма ГРИЛЬ Працює верхній нагрівальний елемент і рожен (де він наявний). Підвищена температура, що йде від гриля, рекомендується для продуктів, які потребують сильного нагріву поверхні. Під час приготування дверцята духовки мають бути зачинені.

Програма КОНВЕКЦІЙНИЙ ГРИЛЬ Працює верхній нагрівальний елемент, вентилятор і рожен (де він наявний). Такий режим об’єднує одностороннє теплове випромінювання з примусовою циркуляцією повітря усередині духовки. Це перешкоджає поверхневому підгорянню страви, збільшуючи силу проникнення тепла. Під час приготування дверцята духовки мають бути зачинені. Програма ВИПІЧКА Працює задній нагрівальний елемент і вентилятор, забезпечуючи делікатне рівномірне розповсюдження тепла всередині духовки. Ця програма рекомендується для приготування делікатних страв (напр. солодощі, які вимагають підйому) і приготування невеличких порційних страв на трьох рівнях одночасно. Корисні поради з приготування їжі ! При приготуванні їжі з конвекцією не використовуйте позиції 1 і 5: спрямовані потоки гарячого повітря можуть привести до підгоряння делікатних продуктів. ! У режимах приготування БАРБЕКЮ і КОНВЕКЦІЙНИЙ ГРИЛЬ розташуйте деко в позицію 1 для збирання залишків від приготування (підлив і/або жиру). ОДНОЧАСНЕ ГОТУВАННЯ

• Використовуйте рівні 2 і 4, розташовуючи на рівні 2 страви, які вимагають більшого тепла.
• Розташуйте деко внизу і ґратку уверху.

• Вставте ґратку на рівень 3 або 4, розташовуючи харчові продукти у центрі ґратки.
• Рекомендується виставити максимальну потужність. Не турбуйтеся, якщо верхній нагрівальний елемент не залишається постійно увімкненим: її робота контролюється термостатом.

• Використовуйте низьку форму з легкого алюмінію, встановивши її на ґратці з комплекту постачання. З деком збільшується час приготування і погано виходить хрустка

• У разі сильно наповнених піц доцільно додати моццареллу в середині приготування. Таблиця приготування

65-75 70-75 70-80 15-20 30-35 Піцца (на 2 рівнях) Молода баранина Смажена курка + картопля

Еклери (на 2 рівнях) Печиво (на 2 рівнях) Бісквіти (на 1 рівні) Бісквіти (на 2 рівнях) Несолодкі пироги

Шампури з кальмарів та креветок Філе мерлузи Овочі гриль Біфштекс з телятини

MAX MAX MAX MAX MAX MAX MAX MAX MAX 8-10 6-8 10-15 15-20 15-20 7-10 15-20 2-3 На рожні (якщо наявний) Телятина на шампурі Курка на шампурі Молода баранина на шампурі

Харчові продукти Жарке з телятини або з яловичини Жарке з свинини Пісочне печиво Солодкі пироги На рожні (якщо наявний) Конвекційний Телятина на шампурі Молода баранина на шампурі Курка (на шампурі) + запечена картопля (на деко) Солодкі пироги Фруктові торти

Млинці фаршировані (на 2 рівнях) Кондвироби Маленькі кекси (на 2 рівнях) Солонi вироби з листкового тiста з сиром (на 2 рівнях) Еклери (на 3 рівнях) Печиво (на 3 рівнях) Безе (на 3 рівнях) ! У таблиці наведено приблизний час готування, який може змінюватися відповідно до власного смаку.

Запобіжні заходи та поради ! Духовка розроблена і сконструйована відповідно до міжнародних стандартів безпеки. Цi попередження надаються задля вашої безпеки: уважно ознайомтеся з ними. Загальна безпека

• Духовка призначена для непрофесійного використання всередині житлових приміщень.
• Забороняється встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати його впливу дощу і грози.
• Для пересування приладу обов’язково скористайтеся спеціальним ручками, які знаходяться з боків духовки.
• Не торкайтеся машини голими ногами або мокрими чи вологими руками й ногами.
• Прилад має використовуватися для приготування їжі, тільки дорослими особами і згідно інструкціям, вказаним у цій брошурі. Будь-яке інше використання (наприклад: для обігріву приміщень) вважатиметься не за призначенням і, тобто, некоректним. Виробник відхиляє будь-яку відповідальність за можливі збитки внаслідок використання не за призначенням, помилкового або нерозумного застосування.
• Під час роботи приладу нагрівальні елементи та дверцята духовки в деяких місцях дуже нагріваються. Будьте обережні: не торкайтеся їх і тримайте дітей на безпечній відстані.
• Слідкуйте, щоб шнури живлення від інших побутових приладів не торкалися гарячих частин духовки.
• Не закривайте вентиляційні отвори й отвори для відведення тепла.
• Для відкриття дверцят беріться за ручку у центрі: з боків вона може бути гарячою.
• Завжди використовуйте рукавиці для завантаження або витягання місткостей зі стравами.
• Не покривайте дно духовки фолією.
• Не кладіть горючі матеріали в духовку: при випадковому увімкненні приладу може статися займання.
• Коли Ви не користуєтеся приладом обов’язково перевіряйте, щоб реґулятори перебували в позиції “●”/“○”.
• При вийманні вилки з електричної розетки тримайтеся тільки за саму вилку і ні в якому разі за шнур.
• Всі операції з чищення або технічного обслуговування мають виконуватися, попередньо витягнувши вилку з електричної розетки.
• У жодному випадку не робіть спроб самостійно виконати ремонт внутрішніх механізмів. Зверніться у сервісний центр (див. Допомога).
• Не ставте важкі предмети на відкриті дверцята духовки.
• Не передбачається використання приладу особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, недосвідченими особами або такими, що не ознайомилися з виробом, за виключенням випадків нагляду з боку особи, відповідальної за їхню безпеку; не передбачається використання приладу особами, якi не отримали попередніх вказівок щодо його використання.
• Стежте, щоб діти не гралися з приладом. Утилiзацiя

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування може бути використане повторно.
• Європейська директива 2012/19/UE з відходів від електричної й електронної апаратури (RAEE), передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й повторного застосування матеріалів, що входять до їхнього складу, та з метою усунення потенційної шкоди для здоров’я та довкілля.

Символ закресленого сміттєвого контейнера, зображений на всіх виробах, нагадує про необхідність окремої утилізації. Для подальшої інформації щодо правильної утилізації побутової техніки, їхні власники можуть звернутися до вiдповiдних мiських служб або до постачальника. Охорона і дбайливе відношення до довкілля

• Увімкнення духовки в проміжку з пізнього пiсляобiднього часу до раннього ранку дозволить зменшити навантаження на підприємствавиробники електроенергії. Надані можливості щодо планування програм, зокрема “відстрочене готування” (див. Програми) і “відстрочене автоматичне очищення” (див. Технічне обслуговування та догляд) допомагають організуватися залежно від часу.
• Приготування у режимах БАРБЕКЮ і КОНВЕКЦІЙНИЙ ГРИЛЬ потребують закритих дверцят духовки: це дозволить отримати кращі результати і заощадити електроенергію (приблизно 10%).
• Підтримуйте в робочому стані і мийте ущільнювачі так, щоб вони добре прилягали до дверцят і не викликали б втрати тепла. ! Цей продукт відповідає вимогам нової директиви Європейського про обмеження споживання енергії в режимі очікування. Технічне обслуговування та догляд Як замінити лампочку Щоб замінити лампочку для освітлення духовки:

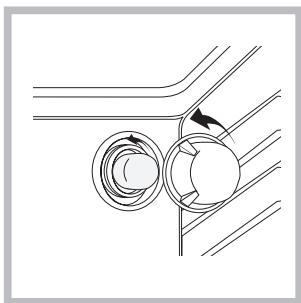

1. Зніміть скляну кришку патрона.

2. Вигвинтіть лампочку і замініть

її аналогічною: потужність 25 Вт, цоколь E 14.

3. Поверніть кришку на місце (див.

Як відключити електричний струм Перед проведенням будь-якої операції витягніть вилку з електричної

• Зовнішні емальовані або неіржавіючі деталі й гумові ущільнювачі можна мити зволоженою у теплій воді губкою і нейтральним милом. Для виведення стійких плям використовуйте спеціальні засоби. Добре обполосніть водою і висушіть після миття. Не використовуйте абразивні порошки або їдкі речовини.
• Рекомендується мити духовку всередині кожного разу після використання, коли вона є ще теплою. Мийте гарячою водою і миючим засобом, потім обполосніть і висушіть м’якою ганчіркою. Уникайте абразивних засобів.
• Аксесуари можуть митися як звичайний посуд, також в посудомийній машині, за винятком ковзних напрямних.

! Не використовуйте лампочку духовки для освітлення приміщень. Монтаж комплекту ковзних напрямних ! Забороняється використання апаратів для очищення парою або високим тиском.

Процедура монтажу ковзних

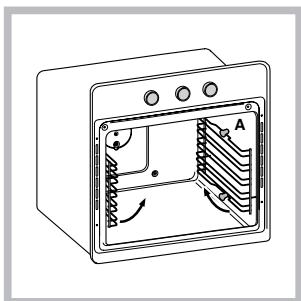

1. Вийміть дві рами з розпірок A (див.

Як очистити дверцята Мийте скло дверцят духовки губкою та неабразивними засобами й витирайте м’якою тканиною; не використовуйте шершаві абразивні матеріали або загострені металеві скребки, які можуть подряпати поверхні або викликати тріскання скла. Для більш ретельного очищення можна зняти дверцята духовки:

1. Повністю відкрийте дверцята (див.малюнок);

2. Підведіть і оберніть маленькі важелі, які знаходяться на двох завісах

3. Візьміться за дверцята з двох зовнішніх

боків, зачиняючи їх неповністю. Потягніть дверцята на себе, виймаючи їх з завіс (див.

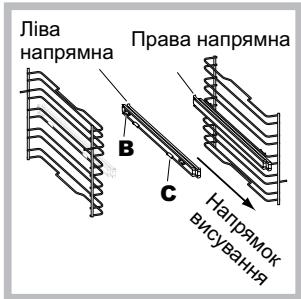

2. Виберіть рівень для ковзних

напрямних. Дотримуючись напрямку висування напрямної, розташуйте на рамі спершу гніздо B і потім гніздо C.

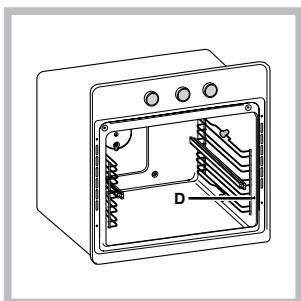

3. Закріпіть дві рамки зі

встановленими на них напрямними у відповідні отвори на стінках духовки (див. малюнок). Отвори для лівої рамки знаходяться угорі, для правої

4. Наприкінці вставте рамки на

! Не вставляйте ковзні напрямні у позицію 5. Поверніть дверцята на місце , виконуючи процедуру у зворотному Перевірка ущільнювачів Періодично перевіряйте стан ущільнювачів навколо дверцят духовки. У разі їх пошкодження зверніться в найближчий сервiсний центр(див. Допомога). Не рекомендується використовувати духовку до завершення
