Ürün Tipi	Elektrikli çalı kesme makinesi
Marka	Black & Decker
Model	GL710
Besleme Gerilimi	230 V AC
Çekilen Güç	520 W
Boşta Devir Sayısı	6 500 min⁻¹
Ağırlık	3,2 kg
Besleme Türü	Şebeke (kablolu)
Kesme misina uzunluğu	11 cm (maks. çıkıntı)
Tahmini kesme misina çapı	1,5 mm
Kesme modları	Kenar ve kesme (ayarlanabilir)
Ayarlanabilir yükseklik	Evet, teleskopik (3 konumlu)
Motor	Elektrikli, çift yalıtımlı
Entegre misina kesme bıçağı	Evet
Misina besleme sistemi	Otomatik
Garanti edilen ses basıncı seviyesi	96 dB(A)
Yedek makara	Ref. A6495 (mevcut)
Garanti	24 ay
Standartlar	CE, EN 60335, 2000/14/CE
Koruma	Çift yalıtım
Bakım ve temizlik	Havalandırma yuvalarını ve motor muhafazasını düzenli olarak temizleyin

Sık sorulan sorular - GL710 BLACK & DECKER

Çalı kesme makinesinin yüksekliği nasıl ayarlanır?

Ayarlama düğmesine (6) basın, boruyu (7) istediğiniz yüksekliğe kadar yavaşça çekin ve ardından düğmeyi bırakarak kilitleyin. Üç konum mevcuttur.

Kesme misina makarası nasıl değiştirilir?

Dilleri (17) basılı tutun ve kapağı (18) çıkarın. Boş makarayı çıkarın, yeni makarayı yuvalardaki (23) çizgilere hizalayarak takın. Misina uçlarını halkalara (20) yerleştirin, ardından iki klik sesi duyana kadar kapağı iterek yerine takın.

Cihaz neden yavaş çalışıyor?

Makara yuvasının serbestçe döndüğünü kontrol edin ve gerekirse temizleyin. Kesme misinasının yuvadan 11 cm'den fazla çıkmadığından emin olun. Fazla ise, doğru uzunluğa kesin.

Cihaz nasıl çalıştırılır ve durdurulur?

Açmak için anahtara (1) basın. Kapatmak için anahtarı bırakın. Anahtarı asla açık konumda bloke etmeyin.

Hangi tür kesme misinaları önerilir?

Yalnızca uygun Black & Decker kesme misinaları kullanın. Asla metal tel veya olta ipi kullanmayın. Yedek makaralar A6495 referansına sahiptir.

Cihazın bakımı nasıl yapılır?

Havalandırma yuvalarını düzenli olarak yumuşak bir fırça veya kuru bir bezle temizleyin. Motor muhafazasını nemli bir bezle temizleyin. Aşındırıcı veya solvent bazlı ürünler kullanmayın.

Uzatma kablosu kullanabilir miyim?

Evet, dış mekan için onaylı, maksimum 30 m uzunluk için minimum 1,5 mm² kesitli bir uzatma kablosu kullanın. Kabloyu tamamen açın. Hasar görmemiş olduğundan emin olun.

Otomatik misina besleme çalışmazsa ne yapmalıyım?

Makara kapağını çıkarın, misinayı 11 cm dışarı çıkacak şekilde çekin. Makara boşsa, yenisini takın. Kapağı ve yuvayı temizleyin. Tetiğin serbestçe hareket ettiğini kontrol edin.

Cihaz kenar kesme modunda nasıl kullanılır?

Ayarlama düğmesine (6) basın ve boruyu (7) döndürerek başlığı kesme konumuna getirin (şekil C). Daha temiz bir kesim için cihazı hafifçe eğin.

Hangi güvenlik önlemleri alınmalıdır?

Koruyucu gözlük, sağlam ayakkabı ve uzun pantolon giyin. Çocukları ve hayvanları 6 m'den fazla uzakta tutun. Cihazı yağmurda kullanmayın. Her kullanımdan önce kablonun hasarlı olmadığını kontrol edin.

Kullanıcıların soruları hakkında GL710 BLACK & DECKER

0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.

Bu cihaz hakkında yeni bir soru sor

Henüz soru yok. İlk soruyu siz sorun.

Cihazınız için talimatları indirin çim biçme makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun GL710 - BLACK & DECKER ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GL710 markasının BLACK & DECKER.

KULLANIM KILAVUZU GL710 BLACK & DECKER

Türkçe (Çevirisi orijinal talimatlardan yapılmıştır) 65

A 13 15 14 8

20° B

BLACK & DECKER GL710 - 3

Black & Decker misinalı çim kesme makineniz bahçenizdeki çim kenarlarının kesilmesi ve düzeltilmesi, ayrıca dar alanlardaki çimlerin kesilmesi için tasarlanmıştır. Bu alet sadece hafif hizmet ve hobi kullanımı içindir.

Güvenlik talimatları

Uyarı! Elektrikli aletlerle çalışırken yangın oluşma riski, elektrik çarpması, kişilerin yaralanması ve maddi zararları önlemek için burada belirtilen güvenlik talimatlarına uyulmalıdır.

♦ Aletle çalışmaya başlamadan önce bu kılavuzu dikkatlice okuyun.
Kullanım amacı bu kullanım kılavuzunda açıklanmıştır. Bu aletle, kullanım kılavuzunda belirtilenler dışında herhangi bir aksesuar ya da elemanın kullanılması veya herhangi bir işlemin gerçekleştirilmesi kişisel yaralanma riskine yol açabilir.
Kılavuzu, ileride kullanabilmeniz için saklayın.

Aletin kullanımı

Aleti kullanırken her zaman dikkatli olun.

♦ Her zaman koruyucu gözlük takın.
♦ Çocukların veya bu talimatları bilmeyen kişilerin aleti kullanmasına izin vermeyin.
♦ Çocukların veya hayvanların çalışma alanına yaklaşmasına veya alete ya da elektrik kablosuna dokunmasına izin vermeyin.
Alet çocukların yanında kullanıldığında yakın gözetim gerekmektedir.

Bu alet genç veya kuvvetsiz kişilerin gözetimsiz kullanmaları için tasarlanmamıştır.

◆ Bu alet oyuncak olarak kullanılamaz.

♦ Aleti yalnızca gün ışığında veya iyi bir aydınlatma altında kullanın.

♦ Aleti, sadece kuru alanlarda kullanın. Aletin ıslanmasına izin vermeyin.

♦ Aleti suya batırmayın

Gövde muhafazasını açmayın. Aletin içinde bakımı kullanıcı tarafından yapılabilecek herhangi bir parça yoktur.

Aleti, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın.

Fişler veya kabloların hasar görme riskini azaltmak için fişi prizden çıkartmak istediğinizde asla kablodan tutarak çekmeyin.

Diğer kişilerin güvenliği

Bu alet fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak

üzere üretilmemiştir. Bu tür kişiler aleti ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir.

♦ Çocuklar, aletle oynamalarının önlemek amacıyla kontrol altında tutulmalıdır.

Kullanımdan sonra

Aletler, kullanılmadıkları zamanlarda kuru, iyi havalandırmalı ve çocukların ulaşamayacağı yüksek bir yerde saklanmalıdır.
♦ Çocuklar, aletin saklandığı yere erişememelidir.
Alet bir araç içinde saklanırken veya taşınırken, ani hız veya yön değişikliklerinde hareket etmesini önlemek için bagaja koyulmalı veya sabitlenmelidir.

İncelemeler ve tamiratlar

Kullanmadan önce alette hasarlı veya kusurlu parça olup olmadığını kontrol edin. Parçalardaki kırılmaları ve aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin.
Herhangi bir parçası hasarlı veya kusurlu ise aleti kullanmayın.
Hasarlı veya kusurlu parçaların Black & Decker yetkili servisinde onarılmasını veya değiştirilmesini sağlayın.
Bu kılavuzda belirtilenler dışında hiçbir parçayı sökmeye veya değiştirmeye çalışmayın.

Uzatma kablolarının kullanımı

Daima bu aletin elektrik girişine uygun (teknik özelliklerine bakın), onaylı bir uzatma kablosu kullanın. Uzatma kablosu açık havada kullanıma uygun ve buna göre işaretlenmiş olmalıdır. 30 m'ye kadar 1,5 mm² iletken ebatlı HO5VV-F uzatma kablosu, güç kaybı yaşanmadan kullanılabilir. Kullanmadan önce, uzatma kablosunda hasar, aşınma veya eskime olup olmadığını kontrol edin. Hasarlı veya kusurlu ise uzatma kablosunu değiştirin. Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Çim kesme makineleri için ek güvenlik talimatları

Uyarı! Motor kapatıldıktan sonra kesim elemanları dönmeye devam eder.

♦ Aletin kumandalarını ve uygun şekilde kullanımını öğrenin.
Kullanmadan önce, şebeke kablosunda ve uzatma kablosunda hasar, aşınma veya eskime olup olmadığını kontrol edin. Kablo kullanım sırasında hasar görmüşse, kabloyu derhal fişten çekin. KABLOYU FİŞTEN ÇEKMEDEN ÖNCE KABLOYA DOKUNMAYIN.

TÜRKÇE

Kablo hasarlı veya yıpranmış ise aleti kullanmayın.

Ayaklarını zı korumak için sağlam ayakkabılar veya botlar giyin.

♦ Bacaklarını zı korumak için uzun pantolon giyin.

♦ Aleti kullanmadan önce, kesim yolunuzda çalı parçaları, taşlar, tel ve başka herhangi bir engel olup olmadığını kontrol edin.

♦ Aleti, sadece dik konumda ve misina yere yakın olarak kullanın. Aleti kesinlikle başka hiçbir konumda açmayın.

Aleti kullanırken yavaş hareket edin. Yeni kesilmiş çimin nemli ve kaygan olduğunu unutmayın.

Dik eğimlerde çalışmayın. Yukarı ve aşağı doğru değil, eğim yüzeyi boyunca çalışın.

♦ Alet çalışır durumayken kesinlikle çıkıllı patikalardan veya yollardan geçmeyin.

♦ Alet çalışırken hiçbir zaman misinaya dokunmayın.

♦ Misina tamamen durmadan aleti yere koymayın.

♦ Daima uygun tipte misina kullanın. Kesinlikle metal kesim ipi veya balık misinası kullanmayın.

♦ Misina kesim bıçağına kesinlikle dokunmayın.

♦ Şebeke kablosunu misinadan uzak tutmaya dikkat edin. Kablonun konumuna daima dikkat edin.

♦ Ellerinizi ve ayaklarınız, özellikle motoru çalıştırırken misinadan daima uzakta tutun.

♦ Aleti kullanmadan önce ve herhangi bir darbeden sonra, aşınma veya hasar olup olmadığını kontrol edin ve gerekirse tamir ettirin.

Siperlik zarar gördüğünde veya yerine takılı olmadığında hiçbir zaman aleti çalıştırmayın.

♦ Çim kesme için misinayla çalışan aletlerde misina uzunluğundan dolayı meydana gelebilecek yaralanmalara karşı önlem alın. Misinayı uzattıktan sonra, çalıştırmadan önce aleti her zaman normal çalışma konumuna getirin.

Havalandırma deliklerinde herhangi bir birikinti olmadığından daima emin olun.

Kablo hasarlı veya yıpranmış ise çim kesme makinesini kullanmayın.

♦ Uzatma kablosunu kesim elemanlarından uzak tutmaya dikkat edin.

Alet üzerindeki etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

BLACK & DECKER GL710 - Alet üzerindeki etiketler - 1

Aleti kullanmadan önce kullanım kılavuzunu okuyun.

BLACK & DECKER GL710 - Alet üzerindeki etiketler - 2

Bu aleti kullanırken koruyucu gözlük kullanın.

BLACK & DECKER GL710 - Alet üzerindeki etiketler - 3

İnsanları ve hayvanları kesim alanından en az 6 m uzakta tutun.

BLACK & DECKER GL710 - Alet üzerindeki etiketler - 4

Aleti yağmura ve yüksek neme maruz bırakmayın.

Elektrik güvenliği

BLACK & DECKER GL710 - Elektrik güvenliği - 1

Bu alet çift yalıtımlıdır; bu yüzden hiçbir topraklama kablosuna gerek yoktur. Her zaman şebeke geriliminin aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin.

♦ Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Black & Decker Servis Merkezi tarafından değiştirilmelidir.

ÖZELLİKLER

Bu alet, aşağıdaki özelliklerin bir kısmını veya tümünü içermektedir.

Açma/kapama düğmesi
Tutma kolu
Kablo tutucu
Güç girişi
İkinci tutma kolu
Ayarlama düğmesi
Gövde borusu
Siperlik
Misina düzeltme bıçağı
Makara muhafazası
Misina
Kenar kılavuzu

Montaj

Uyarı! Montajdan önce aletin kapalı ve fişinin çekilmiş olduğundan emin olun.

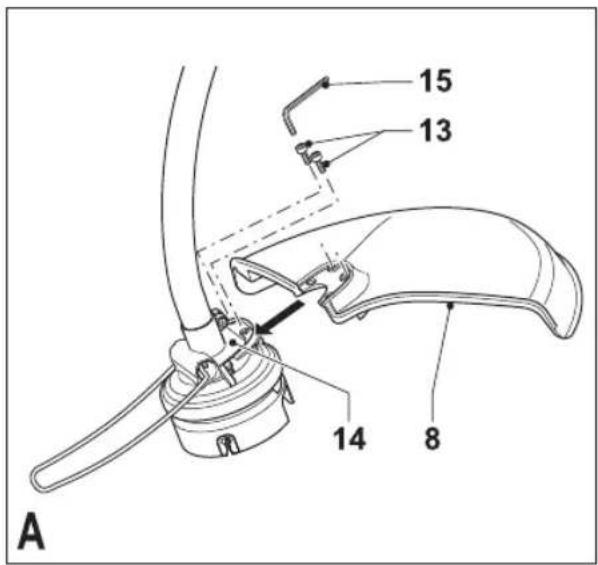

Siperliğin takılması (Şekil A)

Altigen başlı vidaları (13) kafadan (14) sökün.
♦ Siperliği (8) gösterildiği gibi aletin üzerine yerleştirin.
♦ Yerine yerleşene kadar siperliği sıkıca bastırın.
◆ Siperliği altıgen başlı vidalar ile sabitleyin.
Altıgen başlı vidaları verilmiş olan altıgen ağızlı anahtarı(15) kullanarak sıkın.

Uyarı! Aleti, siperlik uygun şekilde takılı değilken kesinlikle kullanmayın.

Misinanın çıkartılması

Misina, makara muhafazasına bantlanmıştır.

TÜRKÇE

- Misinayı (11) makara muhafazasına (10) yapıştıran bandı çıkartın.

Aletin şebeke elektriğine bağlanması

Uygun bir uzatma kablosunun dişi fişini güç girişine (4) takın.

♦ Kabloyu kablo tutucusundan (3) geçirin.

♦ Şebeke fişini bir şebeke prizine takın. Uyarı! Uzatma kablosu açık havada kullanıma uygun olmalıdır.

Diğer tehlikeler.

Aletin kullanımıyla ilgili ekte sunulan güvenlik uyarılarına dahil olmayan ilave kalıcı riskler ortaya çıkabilir. Bu riskler, hatalı, uzun süreli kullanım vb. dolayısıyla ortaya çıkabilir.

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

♦ Aletin dönen ve hareket eden parçalarına dokunma sonucu ortaya çıkan yaralanmalar.
Herhangi bir parçayı, biçak veya aksesuarı değiştirirken ortaya çıkan yaralanmalar.
Aletin uzun süreli kullanılması sonucu ortaya çıkan yaralanmalar. Herhangi bir aleti uzun sürelerle kullanacaksanız düzenli olarak çalışmanıza ara verin.
◆ Duyma bozukluğu.
Aleti kullanırken ortaya çıkan tozun solunması sonucu ortaya çıkan sağlık sorunları (örnek: ahşapta, özellikle meşe, kayın ve MDF).

Kullanımı

Uyarı! Aletin kendi hızında çalışmasına izin verin. Aşırı yüklenmeyin.

Aletin normal kesme veya kenar kesme moduna getirilmesi (Şekil B - D)

Alet, şekil B'de gösterildiği gibi normal kesme modunda veya şekil C'de gösterildiği gibi bahçenin kenarlarından ve çiçek yataklarından sarkan çimleri kesmek için kenar kesme modunda kullanılabilir.

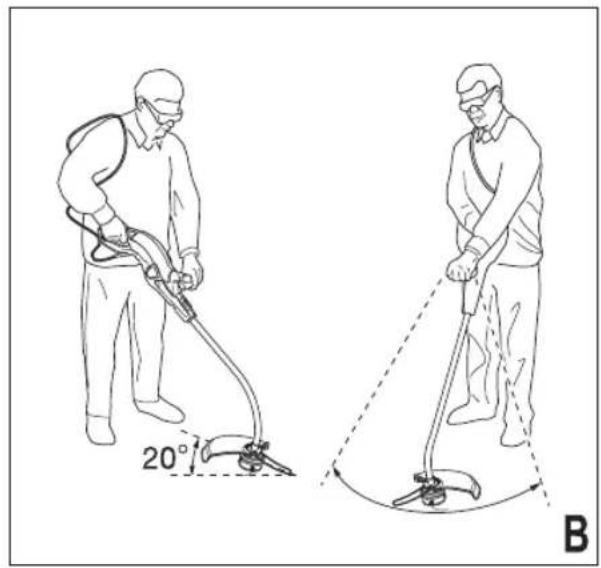

Kesme modu (Şekil B ve D)

Normal kesme modu için, kesim kafası şekil B'de gösterilen konumda olmalıdır. Değilse:

♦ Ayarlama düğmesine (6) basın.
Düğmeyi bırakırken gövde borusunu (7) döndürün.
Motor gövdesi ilgili konuma geldiğinde düğme yerine kilitlenecektir.

Not: Gövde borusu yalnızca tek bir yönde dönecektir.

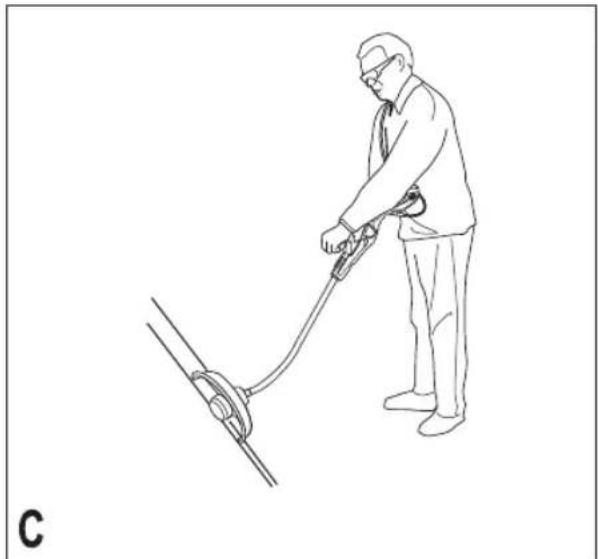

Kenar kesme modu (Şekil C ve D)

Kenar kesme modu için, kesim kafası şekil G'de gösterilen konumda olmalıdır. Değilse:

♦ Ayarlama düğmesine (6) basın.
Düğmeyi bırakırken gövde borusunu (7) döndürün.
Motor gövdesi ilgili konuma geldiğinde düğme yerine kilitlenecektir.

Not: Gövde borusu yalnızca tek bir yönde dönecektir.

Aletin yüksekliğinin ayarlanması (Şekil D)

Bu alet, en rahat çalışabildiğiniz yüksekliğe göre ayarlamanıza olanak veren teleskopik bir mekanizmaya sahiptir. Üç yükseklik ayarı bulunmaktadır. Yükseklik ayarını yapmak için aşağıdaki işlemleri uygulayın:

♦ Ayarlama düğmesine (6) basın.
Düğmeyi bırakırken boruyu (7) motor muhafazasından (16) dışarı doğru yavaşça istediğinizi yüksekliğe çekin.
♦ Boru ilgili konuma geldiğinde düğme yerine kilitlenecektir.

Açılması ve kapatılması

♦ Aleti açmak için, açma/kapama düğmesine (1) basın.
♦ Aleti kapatmak için açma/kapama düğmesini bırakın.

Uyarı! Açma/kapama düğmesini kesinlikle açık konumda kilitlemeye çalışmayın.

Yararlı tavsiyeler

Genel

En uygun kesim sonuçları elde etmek için, sadece kuru çim kesin.

Kesme

♦ Aleti Şekil B'de gösterildiği gibi tutun.
♦ Çim kesme makinesini yavaşça bir taraftan diğer tarafa doğru sallayın.
Uzun çimleri keserken, yukarıdan aşağı kademelerle çalışın. Küçük kesimler yapın.
♦ Aleti sert nesnelerden ve hassas bitkilerden uzak tutun.
♦ Alet yavaşlarsa, yükü azaltın.

Kenar kesme

En uygun kesim sonuçları 50 mm'den derin kenarlarda elde edilmektedir.

♦ Aleti, kenar oluşturmak için kullanmayın. Kenar oluşturmak için bir bahçıvan küreği kullanın.

TÜRKÇE

♦ Aleti Şekil C'de gösterildiği gibi yönlendirin.
Daha yakın bir kesim yapabilmek için aleti hafifçe eğin.

Yeni bir misina makarasının takılması (Şekil E ve G)

Yedek misina makaralarını Black & Decker bayiinizden temin edebilirsiniz (kat. no. A6495).

Tırnakları (17) basılı tutup makara kapağını (18) muhafazadan (10) çıkartın.
Boş makarayı (19) makara muhafazasından çıkartın.
♦ Makara kapağı ve muhafazadaki tüm kir ve cimi temizleyin.
♦ Yeni makarayı, ipler yuvalara (23) girecek şekilde makara muhafazasındaki göbeğin üzerine yerleştirin (Şekil F).
İplerin uçlarını muhafazadaki (10) uygun deliklere (20) geçirin. Gevşek ipi sabitlenmiş yuvalardan (23) dışarı çıkana kadar çekin (Şekil G).
♦ Makara kapağındaki tırnakları (17) muhafazadaki deliklerle (21) hizalayın.
Kapağı (18), güvenli bir şekilde yerine geçene kadar muhafazanın (10) üzerine bastırın.

Not: Kapağın yerine yerleştiğinden emin olun; her iki tırnağın da (17) doğru bir şekilde oturduğundan emin olmak için iki tık sesi duyulmalıdır.

Uyarı! Misinalar düzeltme bıçağının (9) ötesine uzuyorsa, misinaları sadece bıçağa ulaşacak şekilde kesin.

Yeni misinanın boş bir makaraya sarılması (Şekil H - J)

Boş bir makaraya yeni misinayı sarabilirsiniz. Yedek misina paketlerini Black & Decker bayiinizden temin edebilirsiniz (kat. no. A6171).

Boş makarayı, yukarıda belirtildiği gibi aletten çıkartın.
♦ Makarada kalan misinayı makaradan çıkartın.
İlk önce yeni misinayı makaranın en üst kısmına sarın:

- 2 cm kadar misinayı, gösterildiği gibi makaranın üst kısmındaki yuvalardan birine gecirin.

- Misinayı, ok yönünde makaraya sarın. Misinayı, düzenli ve katmanlar halinde sardığınızdan emin olun. Çapraz sarmayın.

- Sarılmış misina oyuklara (22) ulaştığında misinayı kesin.

- Misinayı, gösterildiği gibi makaranın yan tarafından yuvalara (23) geçici olarak takın.

♦ Yukarıdaki işlemleri, makaranın alt kısmında ikinci misina için de tekrarlayın. Misinayı kullanılmamış (23) yuvalara takın.
Makarayı alete takmak için yukarıda belirtilen işlemleri uygulayın. Misinayı geçici olarak taktığınız yuvalardan (23) çıkartmayı unutmayın.

Uyarı! Yalnızca uygun tipte Black & Decker misina kullanın. Makaranın her iki kısmında da misina bulunduğundan emin olun.

Arıza giderme

Aletinizin düzgün çalışmadığını düşünüyorsanız aşağıdaki talimatları izleyin. Bu, sorunu çözmezse lütfen en yakın Black & Decker yetkili servisiyle temas kurun.

Uyarı! Devam etmeden önce aleti kapatıp fişini çekin.

Alet çok yavaş çalışıyor

♦ Makara muhafazasının rahatça dönüp dönmediğini kontrol edin. Gerekirse dikkatli bir şekilde temizleyin.
- Misinanın, makara muhafazasından 11 cm'den fazla çıkıp çıkmadığını kontrol edin. Çıkıyorsa, sadece misina düzeltme bıçağına ulaşacak şekilde kesin.

Otomatik misina sistemi çalışmıyor

Tırnakları basili tutup makara kapağını muhafazadan çıkartın.
♦ Misinayı muhafazadan 11 cm çıkana kadar çekin. Makarada yeterince misina kalmamışsa, yukarıda belirtildiği gibi yeni bir misina makarası takın.
♦ Makara kapağındaki tırnakları muhafazadaki deliklerle hizalavın.
♦ Kapağı, güvenli bir şekilde yerine geçene kadar muhafazanın üzerine bastırın.
Misina düzeltme bıçağının ötesine uzuyorsa misinayı sadece bıçağa ulaşacak şekilde kesin.

Otomatik misina sistemi hala çalışmıyorsa veya makara sıkışmışsa aşağıdaki önerileri deneyin:

♦ Makara kapağını ve muhafazayı dikkatli bir şekilde temizleyin.
♦ Makarayı çıkartın ve kolun serbestçe hareket etmediğini kontrol edin.
Makarayı çıkartın ve misinayı çözün, ardından yukarıda açıklandığı gibi düzenli bir şekilde geri sarın. Makarayı belirtildiği gibi yerine verleştirin.

TÜRKÇE

Bakım

Black & Decker elektrikli/şarlı aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

Uyarı! Elektrikli/şarlı alet üzerinde herhangi bir bakım işlemi gerçekleştirmeden önce:

♦ Aleti kapatın ve fişten çekin.
Ya da aletin çıkartılabilir aküsü varsa; aleti kapatın ve aküyü aletten çıkartın.
Ya da aletin dahili aküsü varsa, bitene kadar çalıştırın ve sonra kapatın.
Şarj cihazını temizlemeden önce fişten çekin. Şarj cihazınız, düzenli temizlik dışında herhangi bir bakım gerektirmemektedir.
Aletinizdeki ve şarj cihazındaki havalandırma deliklerini yumuşak bir fırça veya kuru bir bezle düzenli olarak temizleyin.
Motor muhafazasını düzenli olarak nemli bir bezle silin. Aşındırıcı veya çözücü bazlı temizleyiciler kullanmayın.
♦ Mandreni düzenli olarak tamamen açın ve içindeki tozu dökmek için hafi fçe vurun (mandren alete takılıysa).

Çevrenin korunması

BLACK & DECKER GL710 - Çevrenin korunması - 1

Ayrı olarak atın. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır.

Black & Decker ürününüzün değiştirilmesi gerektiğini düşünmeniz veya artık kullanılamaz durumda olması halinde onu, evsel atıklarla birlikte atmayın. Bu ürünü, ayrı olarak toplanacak şekilde atın.

BLACK & DECKER GL710 - Çevrenin korunması - 2

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

Black & Decker, hizmet ömrünün sonuna ulaşan Black & Decker ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz.

www.2helpU.com

Teknik özellikleri

GL701	GL710	GL716
		TYPE	3-5	TYPE 3-5	TYPE 3-5
Giriş voltajı	V_AC	230	230	230
Giriş gücü W 550 520	580
Yüksüz hızı	dev/dak.	6 500	6 500	6 500
Ağırlık	kg	3,2	3,2	3,2

GL720 GL741
		TYPE 3-5	TYPE 3-5
Giriş voltajı	V_AC	230	230
Giriş gücü W 600 700
Yüksüz hızı	dev/dak.	6 500	6 500
Ağırlık	kg	3,2	3,2

EN 786'ya göre el/kol ağırlıklı titreşim: 7,5 m/s², Belirsizlik (K) = 1,5 m/s²

AT Uygunluk Beyanatı

MAKİNE DİREKTİFİ

DIŞ MEKAN GÜRÜLTÜ DİREKTİFİ

BLACK & DECKER GL710 - AT Uygunluk Beyanatı - 1

Black & Decker, «teknik özellikleri» bölümünde açıklanan bu ürünlerin 98/37/EC (28 Aralık 2009'a kadar), 2006/42/EC (29 Aralık 2009'dan itibaren), EN 60335-1, EN 60335-2-91 normlarına uygun olduğunu beyan eder.

2000/14/EC, Misinalı çim biçme makinesi, L ≤ 50, Ek VIII

KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, Hollanda Onaylanmış kuruluş Kimlik No.: 0344

2000/14/EC (Madde 12, Ek III, L ≤ 50 cm)'e göre ölçülen ses basıncı düzeyi:

L_wA (akustik güç) 95 dB(A)

Belirsizlik (K) = 3 dB(A)

L_wA (garantili) 96 dB(A)

Belirsizlik (K) = 3 dB(A)

Bu ürünler ayrıca 2004/108/EC Direktifine de uygundur. Daha fazla bilgi için, lütfen aşağıdaki

TÜRKÇE

adresten Black & Decker ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı Black & Decker adına vermiştir.

BLACK & DECKER GL710 - TÜRKÇE - 1

Kevin Hewitt

Başkan Yardımcısı,

Global Mühendislik

Black & Decker Europe,

İngiltere patent başvuru numarası: 059745.6

Avrupa Topluluğu tasarım başvuru numaraları: 340385-0001 & 339544-0001

Garanti

Black & Decker, ürünün kalitesinden emindir ve bu yüzden kanunlarda belirtilen taleplerin üstünde bir garanti verir. Ayrıca bu garanti hiçbir şekilde garanti ile ilgili kanuni haklarını zı ihlal etmez ve haklarını zı hiç bir şekilde kısıtlamaz. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Eğer bir Black & Decker ürünü, satın alma tarihinden itibaren 24 ay içinde hatalı malzeme, işçilik ya da uygunsuzluk nedeniyle bozulursa, müşteriye mümkün olabilecek en az sorunu yaşatarak Black & Decker hatalı kısımları değiştirmeyi, adil bir şekilde aşınmış ve yıpranmış ürünleri tamir etmeyi veya değiştirmeyi garanti eder. Ancak bu belirtilenler şu durumlar dışında geçerlidir:

♦ Ürün ticari veya profesyonel amaçlarla kullanılmışsa veya kiraya verilmişse;
Ürün yanlış veya amaç dışı kullanılmışsa;
Ürün yabancı nesnelerden, maddelerden veya kaza sırasında zarar görmüşse;
Yetkili tamir servisleri veya Black & Decker servis ekibinden başkası tarafından tamir edilmeye çalışılmışsa.

Garanti talebinde bulunmak için, satıcıya veya yetkili tamir servisine satın aldığınıza dair ispat sunmalısınız. Fatura ve garanti kartı gerekmektedir. Bu kılavuzda belirtilen listeden size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas

bilgilerine aşağıdaki siteden ulaşabilirsiniz.

www.2helpU.com

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA A.Ş.

Defterdar Mah. Savaklar Cad. No. 15

34050 Edirnekapı Eyüp İstanbul

Tel: (0212) 533 52 55 (Pbx)

Faks: (0212) 533 10 05

E-posta: info@kalemakina.com

TÜRKÇE

Şehir		Yetkili Servis	Adres	Telefon
1	Adana	Emin Elektrik Bobinaj	Kızılay Cad. 9 Sok. No: 9/D	0322 351 80 46
2	Afyon Emek Motor Karaman Mah. Gazlı Göl Cad. No: 15	0272 212 11 14
3	Ağr	Tamgüç Bobinaj	Kağızman Cad. No: 42	0472 215 70 41
4	Amasya	Akolek Ticaret	Yeniyol Cad. No: 85	0358 218 71 19
5	Ankara	Orhan Bobinaj	Yalınç Sok. No: 17 Siteler	0312 350 95 29
6	Ankara	Orhan Bobinaj Şube	41. Sok. No: 39 Ostim	0312 385 92 92
7	Ankara	Yiğit Bobinaj	668. Sok. No: 8 Eminel Koop. İvedik Ostim	0312 395 05 37
8	Ankara	Başak Elektrik	Ahievran Cad. 36. sok. No: 2 Ostim	0312 386 20 84
9	Antalya	E.B.A Elektrik	San. Sit. 682. Sok No: 38	0242 345 36 22
10	Antalya	Yaşar Bobinaj	Aşağı Pazarı Mah. San. Giriş No: 19 Manavgat	0242 742 44 07
11	Antalya	Uslu Bobinaj	G. Pınarı Mah. Oba Yolu Üzeri no: 27/C Alanya	0242 511 57 01
12	Aydın	Tacıroğlu Kaya Bobinaj	1.San. Sit. Üst San. Cad. 2. Sok. No: 31/A	0256 212 70 48
13	Aydın	Saydam Motor	Küçük San. Sit. Çubukçu Sok. No: 2/B Söke	0256 512 81 91
14	Aydın	Özgür Bobinaj	Kuşadası San. Sit. j Blok no:13 Kuşadası	0256 622 1373
15	Aydın	Ege Bobinaj	Yeni Mah Atatürk Bul. No:206/E Didim	0256 811 05 95
16	Balikesir	Tezger Bobinaj	Yeni San. Sit. Cumhuriyet Cad. 198/A	0266 246 23 01
17	Balikesir	Küre Bobinaj	Atatürk Cad. No: 104 Bandirma	0266 718 46 79
18	Batman	Topiz Bobinaj	Cumhuriyet Cad. 1512 Sok. No: 50	0488 214 87 70
19	Bolu	Kilitçi Ticaret	Aşağı Soku San. Sit. 37.Blok No:16	0374 215 43 64
20	Bursa	Vokart Ltd. Şti.	Gazcılar Cad. Erikli Bahçe Sok. No: 7/B	0224 254 48 75
21	Çanakkale	Kısıcık Bobinaj	Namık Kemal Mah. Kaynak Sok. No: 41	0286 217 96 71
22	Çanakkale	Ovalı Bobinaj	Hamdibey Mah. İstiklal Cad. No: 160 Biga	0286 316 49 66
23	Çorum	Emek Bobinaj	Küçük San. Sit. 23. Cad. No: 5/C	0364 234 68 84
24	Denizli	Örsler Bobinaj	Sedef Çarşısı 9/10	0258 261 42 74
25	Diyarbakir	Çetsan Elektrik	San. Sit. Karakol Sok. No: 1	0412 237 29 04
26	Düzce	Yıldız Makina	Burhaniye Mah. Gen. Kazım Sok. No: 10	0380 514 70 56
27	Edirne	Efe Bobinaj	Küçük San. Sit. 22. Blok	0284 225 35 73
28	Edirne	Demir Bobinaj	San. Sit. 7. Blok No: 3 Keşan	0284 714 38 26
29	Elazığ	Kalender Elektrik Bobinaj	San. Sit. 11. Sok No: 46	0424 224 85 01
30	Erzincan	Ümit Elektrik Makina	San. Çarşısı 770 Sok. No: 71	0446 224 08 01
31	Erzurum	Bursan Bobinaj	San. Sit. 5. Blok No: 135	0442 242 77 28
32	Eskişehir	Escom Elektronik	Kırımızı Toprak Mah. Ali Fuat Güven Cad. No 31/A	0222 224 15 30
33	Gaziantep	Eser Bobinaj	K.S.S A Blok 11. Cad.25. Ada No: 55 Ş.Kamil	0342 235 30 84
34	Gaziantep	Karasahin Bobinaj	İsmet Paşa Mah. Şenyurt Cad. No: 35	0342 231 17 33
35	Hatay	Öz Kardeş Bobinaj	Yeni San. Sit. 38/A Blok No: 34	0326 221 22 91
36	Isparta	İzmir Bobinaj	Yeni San. Sit. 6 Blok No: 28	0246 223 70 11
37	İstanbul	Akel El. Servis Hizmetleri	Nato Yolu Caddesi Özgün Sok No: 1 Y.Dudullu	0216 540 53 55
38	İstanbul	Birlik Elektromekanik	Perpa Tic. Mer. B Blok Mavi Avlu Kat.4 No: 318 Okmeydanı	0212 222 94 18
39	İstanbul	Fırat Diş Ticaret	Tersane Cad. Kuthan No: 38 Kat 3 Karaköy	0212 252 93 43
40	İstanbul	Kardeşler Bobinaj	Çağlayan Mah. Sinanpaşa Cad.No: 5 Çağlayan	0212 224 97 54
41	İstanbul	Mert Elektrik	İkitelli Org. Demirciler San. Sit. D-2 Blok No: 280 İkitelli	0212 549 65 78
42	İstanbul	Svs Teknik	İstasyon Cad. Gibtaş San. Sit. F Blok No: 24 Tuzla	0216 446 69 39
43	İstanbul	Tanık Makina	Bağdat Cad. Adali Sok. No: 8 Maltepe	0216 441 05 59
44	İstanbul	Tekniker Bobinaj	Birlik San. Sit. 1. Cad. K.Dükkanlar No: 15 Beylikdüzü	0212 875 17 78
45	İstanbul	Orijinal Elektrik	Bağlar Mah. Mimar Sinan Cad. No:24 Güneşli	0212 515 67 71
46	İzmir	Birlik Bobinaj	2824 Sok. No: 18/1. San. Sit. Halkapınar	0232 458 39 42
47	İzmir	Boro Civata	1203/2 Sok. No: 21-B Yenişehir	0232 469 80 70
48	İzmir	Çetin Bobinaj	Cüneyt Bey Mah. İbrahim Turan Cad. No 98/A Menderes	0232 782 10 84
49	İzmir	Doruk Hırdavat	1426 Sok. No: 14 Hurdacılar Sitesi Doğanlar Bornova	0232 478 14 12
50	Karaman	Özüm Elektrik Bobinaj	Yeni San. Sit. 735. Sok. No: 2	0338 212 32 69
51	Kastamonu	Teknik Bobinaj	Inönü Mah. İnebolu Cad. No: 132	0366 212 62 26
52	Kayseri	Akin Elektrik Bobinaj	Eski San. Bölgesi 5. Cad. No: 8	0352 336 41 23
53	Kırklareli	Tanık Elektronik	K.Ibrahim Mah. M.Kemal Bulvarı No: 72/C	0288 214 19 72
54	Kırklareli	Yalçın Bobinaj	Yeni San. Sit. C3 Blok No:55 Lüleburgaz	0288 412 41 97
55	Kocaeli	Efe Elektrik Bobinaj	Körfez San. Sit. 12. Blok No: 13	0262 335 18 94
56	Kocaeli	Gülsoy Bobinaj	S.Orhan Mah. Ilyasbey Cad.1111 Sk No: 5/1 Gebze	0262 646 92 49
57	Kocaeli	Teknik Karot	Gaziler Mah. İbrahimağa Cad. No:125 Gebze	0262 642 79 10
58	Konya	Meb. Murat Elk. Bobinaj	Karatay San. Sit. Fatih Mah. Çiçekli Sok. No: 10	0332 235 64 63
59	Konya	Sözenler Bobinaj	Fevzi Çakmak Mah. Komsan İş Merkezi Anamur 10562 Sok. No:8	0332 342 63 18
60	Kütahya	Doğan Bobinaj	Yeni San. Sit. 19. Sok: 28/1	0274 231 22 00
61	Malatya	Özer Bobinaj	Yeni San. Sit. 2. Cad. No: 95	0422 336 39 53
62	Manisa	Çavuş Bobinaj	Kurtuluş Mah. Fatih Cad. No: 44/A Soma	0236 614 13 78
63	Manisa	Üslu Bobinaj Ve Makina	Güzelyurt Mah. Kenan Evren San. Sit. 5309 Sok. No: 63/A	0236 236 33 86
64	Mersin	Şekerler Elektrik Bobinaj	Nusratiye Mah. 5005 Sok. No: 20/A	0324 336 70 98
65	Mersin	Üniversal Bobinaj	Nusratiye Mah. Çiftçiler Cad.68 Sok. No: 19	0324 233 44 29
66	Muğla	Bodrum Makina	Türkuyusu Mah.San. Sit. Ethem Demiröz Sok. No: 8 Bodrum	0252 316 28 51
67	Muğla	General Elektrik Bobinaj	Taşyaka Mah. San. Sit. 260. Sok. No: 18 Fethiye	0252 612 38 34
68	Muğla	Başaran Teknik	Beldibi Cad. Sanayi Giriş No: 5/C Marmaris	0252 419 20 29
69	Muğla	Öztürk Bobinaj	Atakent Mah. Çevreyolu Üzeri Dalaman	0252 697 64 98
70	Nevşehir	Çiftgüç Soğutma	Yeni San. Sit. 8. Blok No: 28	0384 213 19 96
71	Niğde	Emek Motor	Eski San. Çarşısı 1.Blok No: 2	0388 232 83 59
72	Sakarya	Engin Elektrik Bobinaj	Maltepe Mah. Orhan Gazi Cad. Şehit Metin Akkuş Sok. No: 19	0264 291 05 67
73	Samsun	Akış Bobinaj	Ulus Cad.San. Sit. Keresteciler Kısmı No: 40	0362 238 07 23
74	Sivas	Bayraktar Elektrik	Yeni Çarşı No: 72/C	0346 221 47 55
75	Şanlıurfa	Ay Elektrik	Samsat Kapi Avşaroğlu Garajı No: 19	0414 215 74 76
76	Tekirdağ	Birkan Teknik	Şeyhsinan Mah. Ş.Pilot İ.Aksoy Sok. Aksoy Psj. No: 20/7-B ÇORLU	0282 654 50 91
77	Tekirdağ	Çetin Elektrik Bobinaj	100.Yıl San. Sit. 14B Blk. No: 10	0282 263 86 60
78	Tokat	Çetin Elektrik Bobinaj	San. Sit. Camil Altı No: 22	0356 214 63 07
79	Trabzon	Akçay Bobinaj Makina	Yaylacık Mah.Tosun San Sit No: 3 Akçaabat	0462 227 54 26
80	Trabzon	Makina Market	Rize Cad. No: 71 Değirmendere	0462 328 14 80
81	Uşak	Zengin Bobinaj	İslice Mah. Ürem Sok. No: 10/C	0276 227 27 46
82	Van	Özen Elektrik Bobinaj	Alçekic Pasajı No: 41	0432 214 22 20
83	Yalova	Deniz El. Ser. Hizmetleri	Hürriyet Mah. Eski Bursa Cad. No: 39Altinova	0226 461 22 43
84	Zonguldak	Genel Elektromotor	Çınartepe Mah.T.T.K 69 Ambarlan 4. Kısım	0372 268 08 64
85	Zonguldak	Tümen Makina	Kışla Sanayi Sit. D Blok No: 17 Kdz.Ereğli	0372 323 74 97

KALE HIRDAVAT VE MAKINA A.Ş. SERVİS MÜDÜRLÜĞÜ TEL. 0212 533 98 34

zst00194486 - 23-11-2012

[ctkc]		GL701 - GL710 - GL716 - GL720 - GL741	TYP. 3-5
Partial support - Only parts shown availableNur die aufgefuerten teile sind lieferbarReparation partielle - Seules les pieces indiquees sont disponiblesSupporto parziale - Sono disponibili soltanto le parti evidenziateSolo estan disponibles las peizas listadasSo se encontram disponíveis as pecas listadasGedeeltelijke ondersteuning - alleen de getoonde onderdelen zijn beschikbaar
E15496	www.2helpU.com	28-11-08

(No text)

—

[Non-Text]

—

[Non-Text]

—

[Non-Text]
