KULLANIM KILAVUZU Quigo 3 BOSCH

Türkçe ...... Sayfa 142

عربي 155

1 609 92A 2ZS | (23.6.16) Bosch Power Tools

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatını ve uyarıları okuyun. Ölçme cihazı bu talimata göre kullanılmadığı takdirde alete entegre koruma önlemlerinin işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir.
▶ Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 8 numara ile gösterilmektedir).

▶ Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın.

Lazer ışınıni başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

1 609 92A 2ZS | (23.6.16) Bosch Power Tools

Türkçe | 143

▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin.
▶ Lazer donanımında hiçbir değişiklik yapmayın.
▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
- Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.
▶ Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir.
▶ Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

Ölçme cihazını kalp pillerinin yakınına getirmeyin. Ölçme cihazının içindeki mıknatıs nedeniyle kalp pillerinin fonksiyonunu olumsuz yönde etkileyen bir alan üretilebilir.

- Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun. Mıknatısın etkisiyle geri dönülmez veri kayıpları ortaya çıkabilir.

144 | Türkçe

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir.

Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur.

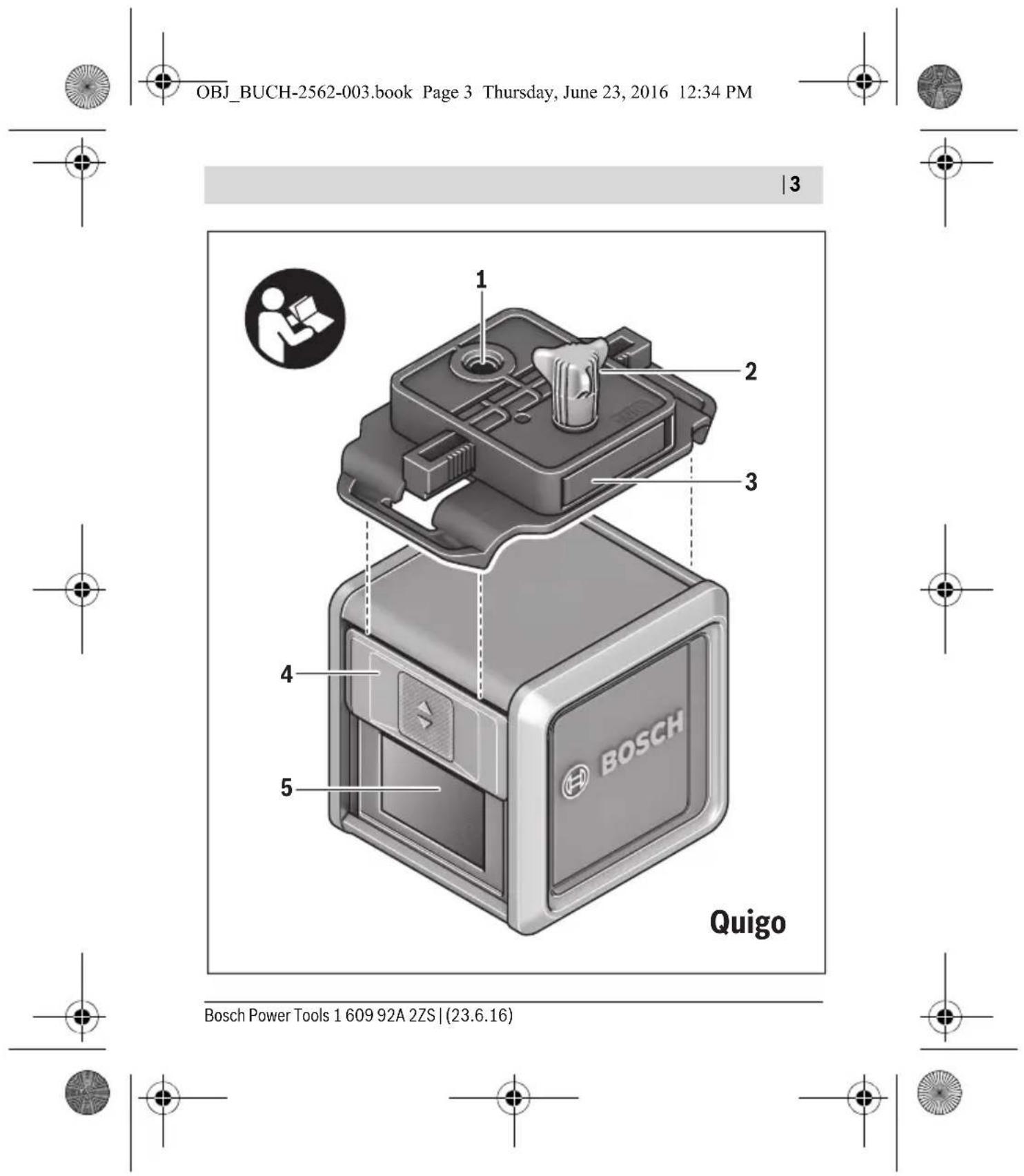

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Adaptör plakası 1/4" yuvası

4 Açma/kapama şalteri

5 Lazer işını çıkış deliği

6 Sehpa girişi 1/4"

7 Batarya gözü kapağı

8 Lazer uyarı etiketi

9 Seri numarası

10 Batarya gözü kapak kilidi

11 Sehpa*

12 Lazer gözlüğü*

13 Tutucu 1/4" vidası

14 Mesnet tespit vidası

15 Mesnet tespit vidası

16 Mesnet

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Türkçe | 145

Teknik veriler

Distomat Quigo
Ürün kodu	3 603 F63 5..
Minimum çalışma alanı1)	10 m
Nivelman hassaslığı	±0,8 mm/m
Otomatik nivelman, tipik	±4°
Nivelman süresi, tipik	6 s
İşletme sıcaklığı	+5 °C...+40 °C
Saklama sıcaklığı	-20 °C...+70 °C
Maksimum nispi hava nemi	90 %
Lazer sınıfı	2
Lazer tipi	635 nm, <1 mW
C_6	1
Iraksama– Lazer ışını	0,5 mrad (tam açı)
Sehpa girişi	1/4"
Bataryalar	2 x 1 , 5 V L R 3 (AAA)

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.
Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 9 ile olur.

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

146 | Türkçe

Distomat Quigo

İşletme süresi, yak.	>5h
Ağırlığı EPTA-Procedure 01:2014'e göre
- D i s t o m a t	0,27 kg
- M e s n e t	0,20 kg
Ölçüleri (uzunluk x genişlik x yükseklik)	65 x 65 x 65 mm

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.
Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 9 ile olur.

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Batarya gözü kapağını 7 açmak için kilitlemeye 10 ok yönünde basın ve batarya gözü kapağını alın. Cihazla birlikte teslim edilen bataryaları yerleştirin. Bataryaları yerleştirirken batarya gözündeki şekilde gösterilen kutuplamayı doğru yapın. Bataryalar zayıfladığında lazer çizgileri birkaç saniye süre ile hızlı tempoda yanıp söner.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

▶ Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

Türkçe | 147

işletme

Çalıştırma

• Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koru-yun.
  Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.
• Ölçme cihazını çarpma ve düşmelerden koruyun. Ölçme cihazı hasar görürse hassaslığı kaybolabilir. Cihazınız bir yere çarpacak veya düşecek olursa lazer çizgisini bilinen bir yatay veya dikey referans çizgisi ile karşılaştırarak kontrol edin.
  ▶ Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür.

Açma/kapama

Ölçme cihazını açmak için açma/kapama şalterini 4 yukarı itin. Açıldıktan sonra ölçme cihazı hemen çıkış deliğinden 5 iki lazer çizgisi gönderir.

▶ Lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama şalterini 4 lazer çıkış deliği üzerinden 5 aşağı itin. Cihaz kapandığında pandül birimi kilitlenir.

▶ Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer işını başkalarının gözünü alabilir.

Enerjiden tasarruf etmek için ölçme cihazını sadece kullandığınız zamanlar açın.

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

148 | Türkçe

Nivelman otomatiği

Nivelman otomatiği ile çalışabilmek için ölçme cihazını yatay, sağlam bir zemine yerleştirin ve mesnede 16 veya sehpaya 11 tespit edin.

Cihaz açıldıktan sonra nivelman otomatiği sistemi otomatik nivelman aralığındaki ±4° pürüzleri dengeler. Lazer çizgilerinin yanıp sönmesi sona erdiginde nivelman işlemi tamamlanmış demektir.

Örneğin ölçme cihazının alt tarafından yataylıktan 4° daha fazla sapmasından veya ölçme cihazının elde tutulmasından dolayı otomatik nivelman mümkün olmazsa, lazer çizgileri sürekli olarak yavaş tempo ile yanıp söner ve ölçme cihazı nivelman otomatiği olmadan çalışır. Lazer çizgileri açık kalır, ancak iki çaprak çizgi birbirine dik olarak seyretmez. İki lazer çizgisinin tekrar birbirine dik olmasını sağlamak üzere ölçme cihazını duvara dik olarak konumlandırın.

Tekrar nivelman otomatiği ile çalışmak için ölçme cihazını alt tarafı yatay olacak biçimde konumlandırın ve otomatik nivelman işleminin tamamlanmasını bekeleyin. Ölçme cihazı otomatik nivelman aralığı ±4° içine geldikten ve nivelman yapıldıktan sonra lazer çizgileri tekrar sürekli olarak yanmaya başlar.

İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçme cihazı tekrar otomatik olarak nivelman yapar. Hatalardan kaçınmak için, yeni bir nivelmandan sonra yatay ve dikey lazer çizgilerinin pozisyonunu duvardaki referans noktasını baz alarak kontrol edin.

Çalışırken dikkat edilecek hususlar

▶ İşaretleme için daima lazer çizgisinin ortasını kullanın. Lazer işının genişliği uzaklığa bağlı olarak değişir.

Mesnedin tespiti (Bakınız: Şekil A)

Mesnet 16 yardımı ile ölçme cihazını kalınlıkları 10 ile 60 mm arasında olan çeşitli nesnelere tespit edebilirsiniz, örneğin dikey veya yatay tahtalara veya borulara.

Türkçe | 149

Mesnedin tespit vidalarını 15 gevşetin, mesnedi istediğiniz yere yerleştirin ve tespit vidalarını tekrar sıkın.

Ölçme cihazının sehpa yuvasını 6 mesnedin 1/4" vidasına 13 yerleştirin ve uygun bir kuvvetle döndürerek mesnede tespit edin. Ölçme cihazını çok fazla sıkmayın, aksi takdirde hasar görebilir.

Ölçme cihazını açmadan önce mesnedi kabaca doğrultun. Mesnedin tespit vidasını 14 gevşetin ve ölçme cihazını yatay olarak istediğiniz yüksekliğe hareket et-tirin. Tespit vidasını tekrar sıkın.

Ölçme cihazını adaptör plaka 3 ile tutamağa (mesnede) sabitleyebilirsiniz.

Sehpa ile çalışmak (aksesuar)

Sehpa istikrarlı ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçme cihazının sehpa girişini 6 sehpanın 1/4"-dişine yerleştirin ve sehpanın tespit vidası ile sıkın.

Ölçme cihazını açmadan önce sehpayı kabaca doğrultun.

Ölçme cihazını adaptör plakası 3 ile tripota sabitleyebilirsiniz.

Adaptör plakası ile çalışma (Bakınız: Şekiller B-C)

Adaptör plakası 3 ölçme cihazının bir referans noktasına hassas biçimde doğrul-tulmasını kolaylaştırır ve ölçme cihazının hızla yerleştirilip kaldırılmasına olanak sağlar.

Adaptör plakası 3 tutamağa 16 veya tripota 11 takabilirsiniz.

- Mesnet: Adaptör plakasının 1/4" yuvasını 1 tutamak vidasına 13 yerleştirin ve plakayı hafif bir kuvvetle çevirerek tutamağa sabitleyin.

Not: Ölçme cihazının pozisyonunu değiştirmek istediğinizde tutamağın sabitleme vidasını 14 gevşetin. Sabitleme vidası gevşetilmeden adaptör plakası çevrilecek olursa adaptör plakası gevşeyebilir ve ölçme cihazı düşebilir.

- Tripot: Tripotun sabitleme vidasını adaptör plakasının 1/4" yuvasına 1 sıkıca vidalayın.

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

150 | Türkçe

Ölçme cihazını adaptör plakasına 3 adaptör plakasının kilitleri ölçme cihazının iki yanındaki olukları kavrayacak biçimde itin. Adaptör plakası ölçme cihazının alt, arka ve üst tarafına sabitleyebilirsiniz. Ölçme cihazının yerine sıkıca oturup oturmadığını kontrol edin.

Adaptör plakası arka tarafa monte edilirken ölçme cihazı yüksekliğe göre, üst ve alt tarafa monte edilirken de yana doğru doğrultulabilir. Lazer çizgisini bir refarans noktasına doğrultmak için adaptör plakasının hassas ayar vidasını 2 çevirin.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılaralaldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin.

Türkçe | 151

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

1 609 92A 2ZS | (23.6.16) Bosch Power Tools

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yol- lanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamışaküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.
