KULLANIM KILAVUZU C-APS700-X SCHEPPACH

TR Akülü boya püskürtme sistemi | Orijinal kullanma kılavuzunun çevirisi.... 275

1 2 3 4 5 6 7 8

2 Amacına uygun kullanım.... 276

3 Ürün açıklaması (Res. 1-11) 276

4 Teslimat kapsamı (Res. 1, 2) 276

5 Ambalajdan çıkarma 276

6 Teknik veriler....276

7 Güvenlik uyarıları 277

8 Montaj 279

9 İşletime almadan önce 279

10 Kullanım 280

11 Çalışma bilgileri.... 281

12 Temizlik ve bakım 281

13 Depolama ve taşıma 282

14 Onarım ve yedek parça siparişi.... 282

15 Imha ve yeniden değerlendirme.... 282

16 Arıza giderme.... 283

17 AB uygunluk beyanı 283

18 Patlatılmış çizim 284

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Bir koruyucu kulaklık kullanın.
	Bir koruyucu gözlük kullanın.
	Toz oluşan ortamlarda solunum maskesi takın!
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Ürün, çözelti maddesi içeren ve suyla seyreltilebilir boyalar, vernikler, astarlar, şeffaf vernikler, motorlu taşıt kaplama boyaları, mordanlama ve ahşap koruyucuların püskürtülmesi için uygundur. Alkali ve asit içeren maddeler, partikül içeren püskürtme maddeleri, lateks boyalar, sıçrama/damlama önleyici özellikli boyalar püskürtülmemelidir.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

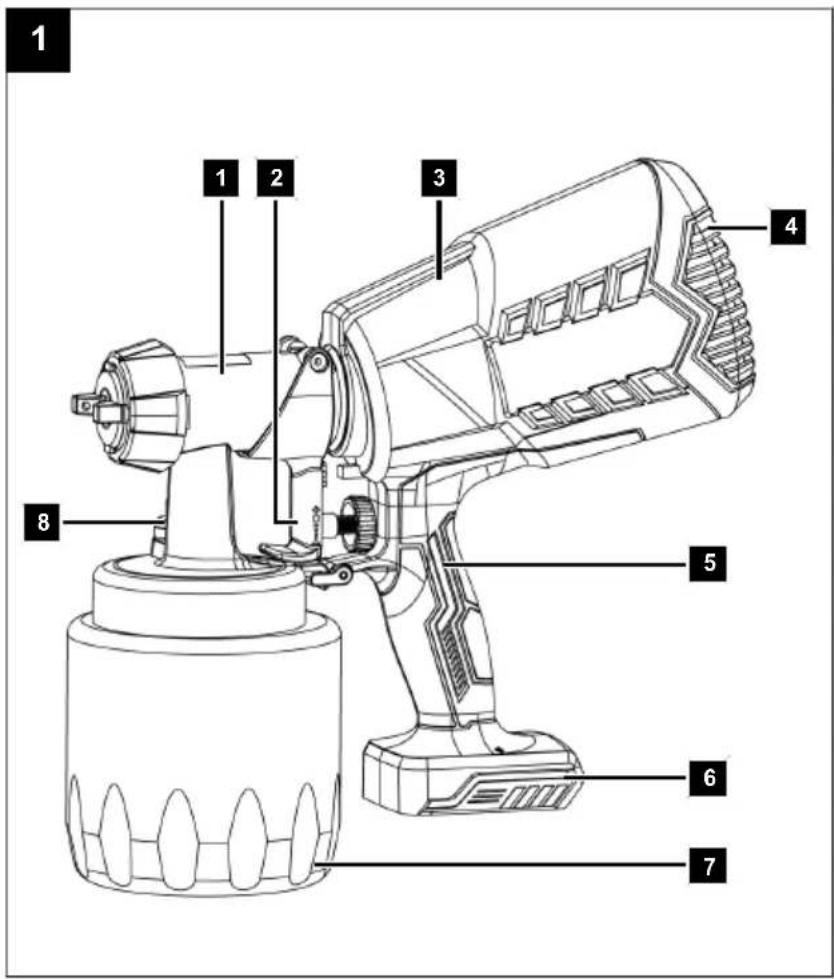

3 Ürün açıklaması (Res. 1-11)

1. Püskürtme ünitesi

1a. Rakor somun

1b. Meme kafası

1c. Meme 1,5 mm

1d. Meme 2,0 mm

1e. Meme 2,5 mm

1f. Meme 3,0 mm

1. Tabanca tetiği

2a. Püskürtme miktarı ayar çarkı

1. Motor ünitesi

2. Hava filtresi kapağı

4a. Hava filtresi

1. Tutma yeri

5a. Kilit

1. Akü yuvası

6a. Akü*

1. Boya haznesi

7a. Yükseltici boru

1. Havalandırma hortumu

2. Viskozite ölçüm kabı

3. Temizleme iğnesi

4. Temizleme fırçası

* = teslimat kapsamına dahil değildir!

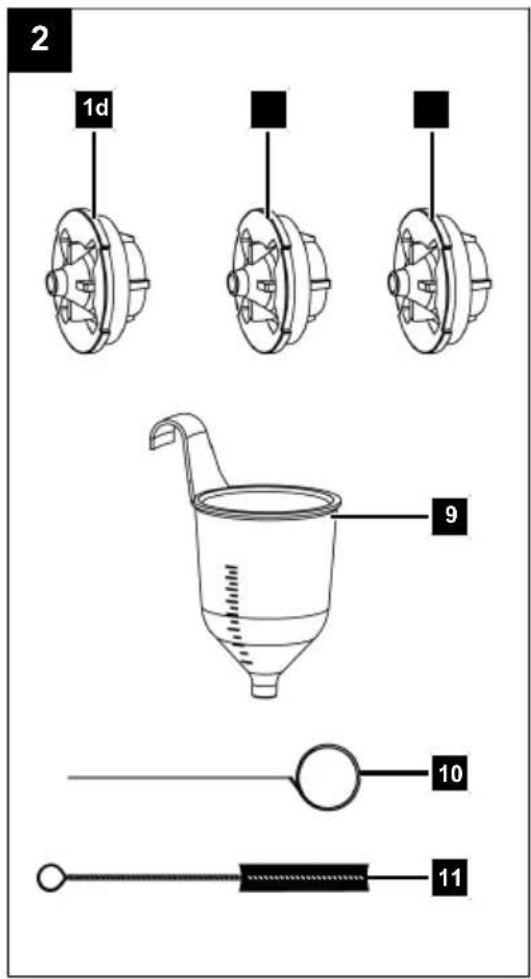

4 Teslimat kapsamı (Res. 1, 2)

Poz. Adet Tanım

1d. 1 x Meme 2,0 mm

1e. 1 x Meme 2,5 mm

1f. 1 x Meme 3,0 mm

1. 1 x Viskozite ölçüm kabı

2. 1 x Temizleme iğnesi

3. 1 x Temizleme fırçası

1 x Akülü boya püskürtme sistemi

1 x İşletim kılavuzu

5 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

6 Teknik veriler

Anma gerilimi	20 V
Boya haznesi dolum miktarı	1000 ml
Maks. sevk gücü	700 ml/dak
Maks. viskozite	55 DIN/sn
Ağırlık (aküsüz)	1,35 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

! UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 60745-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	77,3 dB
Ölçüm hatası K_pA	3 dB
Ses gücü seviyesi L_wA	85,3 dB
Ölçüm hatası K_wA	3 dB

Titreşim karakteristik değerleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Güvenlik uyarıları

UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-ğınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı cilte tahrişe veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.

f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

7.1 Boya tabancaları için tamamlayıcı güvenlik bilgileri

- Çalışma alanınızı temiz, iyi aydınlatılmış ve boya veya solvent kaplarından, bezlerden ve diğer yanıcı maddelerden uzak tutun. Kendiliğinden tutuşma tehlikesi. İşlevsel yangın söndürücüleri / söndürme ekipmanlarını her zaman hazır bulundurun.

- Püskürtme alanında iyi havalandırma ve tüm oda-da yeterli temiz hava olmasını sağlayın. Buharlaşan yanıcı solventler patlayıcı bir ortam oluşturur.

- Parlama noktası 21 °C'nin altında olan malzemelerle püskürtme veya temizlik yapmayın. Su, uçuculuğu düşük hidrokarbonlar veya benzer malzemeler kullanın. Yüksek uçuculuğa sahip buharlaşan çözücüler patlayıcı bir ortam oluşturur.

- Statik elektrik kıvılcımları, açık alevler, pilot ışıkları, sıcak nesneler, motorlar, sigaralar ve güç kablolarının takılıp çıkarılmasından veya şalterlerin çalıştırılmasından kaynaklanan kıvılcımlar gibi ateşleme kaynaklarının yakınında püskürtme yapmayın. Bu tür kıvılcım kaynakları ortamın tutuşmasına neden olabilir.

- Tehlike oluşturup oluşturmadığı bilinmeyen hiçbir malzemeyi püskürtmeyin. Bilinmeyen malzemeler tehlikeli koşullar yaratabilir.

- Kimyasalları püskürtürken veya kullanırken uygun koruyucu eldivenler ve koruyucu maskeler veya solunum maskeleri gibi ek kişisel koruyucu donanım kullanın. Uygun koşullar için koruyucu donanım kullanılması tehlikeli maddelere maruz kalmayı azalta-caktır.

- Püskürtme malzemesinin tehlikelerine dikkat edin. Kişisel koruyucu donanımın kullanımına ilişkin talimatlar da dahil olmak üzere, kap üzerindeki işaretlere veya püskürtme malzemesi üzerindeki üretici bilgilerine uyun. Zehirler, kanserojen maddeler v-b. nedeniyle yangın ve yaralanma riskini en aza indirmek için üreticinin talimatlarına uyun.

- Ürün yanıcı maddelerin püskürtülmesi için kullanılma-malıdır. Ürün yanıcı çözeltilerle temizlenmemelidir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

- Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.

• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli sevi yede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

8 Montaj

UYARI

Yaralanma tehlikesi!

Her türlü bakım, temizlik ve ayar çalışmalarından önce aküyü çıkarın.

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

8.1 Püskürtme ünitesinin (1) takılması/sökülmesi (Res. 3)

Püskürtme ünitesinin (1) takılması:

1. Motor ünitesini (3) süngü kilidi üzerinden püskürtme ünitesine (1) takın.
2. Motor ünitesini (3) duyulur şekilde yerine oturana kadar saat yönünde çevirin.
3. Kilidi kapatın (5a).

Püskürtme ünitesinin (1) sökülmesi:

1. Kilidi (5a) açın.
2. Motor ünitesini (3) saat yönünün tersine çevirin.
3. Püskürtme ünitesini (1) motor ünitesinden (3) dışarı çekin.

8.2 Memenin takılması/değiştirilmesi (Res. 4)

1. Ürünü meme başı (1b) yukarı bakacak şekilde tutun.
2. Başlık somununu (1a) saat yönünün tersine çevirin.
3. Başlık somununu (1a) meme başı (1b) ile birlikte püskürtme ünitesinden (1) çıkarın.
4. Zaten bir meme monte edilmişse:
5. Memeyi püskürtme ünitesinden (1) çıkarın.

6. Gerekirse, memeyi dikkatlice kaldırın.

7. İstenilen memeyi püskürtme ünitesinin (1) üzerine ta- kın.

8. Meme başını (1b) takılan memenin üzerine takın.

9. Başlık somununu (1a) takın ve saat yönünde çevire- rek her şeyi sabitleyin.

8.2.1 Meme seçimi

Poz. Meme açıklığı Kullanım
1c. 1,5	mm Düşük viskozite
1d. 2,0	mm Su bazlı boyalar
1e. 2,5	mm Yüksek viskozite
1f. 3,0	mm Yağ bazlı renkler

Meme açıklığının çapı memelerin iç tarafına basılmıştır.

9 İşletime almadan önce

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

9.1 Püskürtme yüzeyinin hazırlanması

1. Püskürtme yüzeyinin etrafındaki alanı kapsamlı olarak ve iyice örtün. Aksi takdirde açıkta kalan tüm alanlar kirlenebilir.
2. Pürüzsüz yüzeyleri hafif pürüzlendirin ve ardından zımpara tozunu temizleyin.
3. Püskürtme alanının temiz, kuru ve yağsız olduğundan emin olun.

9.2 Püskürtme malzemesinin hazırlanması (Res. 5)

Ürünle maksimum 55 DIN/sn (viskozite) değerine kadar püskürtme malzemesi işleyebilirsiniz. Viskozite (akışkanlık), birlikte verilen viskozite ölçüm kabı (9) ile basitleştirilmiş bir ölçüm yöntemiyle belirlenir.

1. Viskozite ölçüm kabını (9) tamamen dolduracak kadar püskürtme malzemesi doldurun.
2. Viskozite ölçüm kabını (9) püskürtme malzemesinden çıkarın ve sivının alt açıklıktan akmasını sağlayın.
3. Sıvı akışı durana ve sıvı tamamen akıp gidene kadar geçen süreyi saniye cinsinden ölçün. Bu süreye "DIN saniye (DIN/sn)" denir.
4. Değer çok yüksekse (>55 DIN/sn), püskürtme malzemesine uygun seyrelticiyi adım adım ekleyin ve karıştırın.
5. Tekrar ölçün ve 55 DIN/sn'nin altında bir viskozite elde edene kadar işlemi tekrarlayın.
6. Gelecekteki ölçümlerde hatalı ölçüm sonuçları elde et-memek için viskozite ölçüm kabını (9) her kullanımdan sonra iyice durulayın.

9.2.1 Püskürtme malzemesinin doldurulması (Res. 6)

1. Boya haznesini (7) saat yönü tersine çevirerek püs- kürtme ünitesinden (1) sökün.
2. Alçak yerleştirilmiş nesneler üzerinde çalışırken, püskürtme ünitesinin (1) altındaki yükseltme borusunu (7a) öne, meme başına (1b) doğru çevirin. Yüksek yerleştirilmiş nesneler üzerinde çalışırken, yükseltme borusunu (7a) arkaya, motor ünitesine (3) doğru yerleştirin.
3. Hazırlanan püskürtme malzemesini boya haznesine (7) doldurun ve bunu püskürtme ünitesine (1) vidalayın.

Bilgi:

Püskürtme malzemesini kağıt huni yardımıyla boya haznesine doldurursanız, püskürtme malzemesinin topaklanmasını ve bu sayede ürünün tıkanmasını önleyebilirsiniz.

9.3 Akünün (6a) takılması/çıkarılması (Res. 7)

iKAZ

Yaralanma tehlikesi!

Aküyü sadece ürün kullanıma hazır olduğunda takın.

Akünün takılması

1. Aküyü (6a) akü tutucusunun (6) içine itin. Akü (6a) sesli olarak devreye girer.

Akünün çıkarılması

1. Akünün (6a) kilit açma tuşuna (6b) basın ve aküyü (6a) akü tutucusundan (6) dışarı çekin.

10 Kullanım

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

UYARI

Yaralanma tehlikesi!

Ürünü asla kendinize, diğer insanlara veya hayvanlara doğrultmayın. Yaralanma tehlikesi söz konusudur.

DİKKAT

Çalışma ve yükleme sırasında ortam sıcaklığının 40 °C'yi aşmadığından ve 4 °C'nin altına düşmediğinden e-min olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

Bilgi:

Her kullanımdan önce bir karton veya benzeri bir malzeme üzerinde püskürtme testi uygulayın. Böylece çalışma başlamadan önce uygun ayarları belirleyebilirsiniz.

10.1 Ürünü açma / kapatma (Res. 8)

Açma

1. Tetik koluna (2) basın ve basılı tutun.

Kapatma

1. Tetik kolunu (2) bırakın.

10.2 Püskürtme miktarının ayarlanması (Res. 8)

Püskürtme miktarı, tetik kolundaki (2) püskürtme miktarı ayar çarkının (2a) çevrilmesiyle ayarlanabilir.

1. Püskürtme miktarını artırmak için püskürtme miktarı ayar çarkını (2a) '+' yönünde çevirin.
2. Püskürtme miktarını azaltmak için püskürtme miktarı ayar çarkını (2a) '-' yönünde çevirin.

Uygun püskürtme miktarını pratik testler yaparak belirlemenizi tavsiye ederiz.

10.3 Püskürtme şeklinin ayarlanması (Res. 9)

Püskürtme şekli, meme başı (1b) çevrilerek değiştirilebilir.

Dikey düz püskürtme

1. Meme başını (1b), iki yükselti yatay duracak şekilde çevirin.

Yatay düz püskürtme

1. Meme başını (1b), iki yükselti dikey duracak şekilde çevirin.

Yuvarlak jet

1. Meme başını (1b), iki yükselti çapraz duracak şekilde çevirin.

10.4 Havalandırma hortumu (8) (Res. 10)

Çalışırken her zaman havalandırma hortumuna (8) dikkat edin. Çalışırken havalandırma hortumuna (8) boya girerse, bu ürünün çok kirli veya tıkalı olduğuna dair bir işaretir. Bu durumda, çalışmayı derhal durdurun ve 12.1 altında açıklandığı gibi ürünü iyice temizleyin.

10.5 Kullanım sonrasında (Res. 7)

1. Ürünü kapatın ve aküyü çıkarın (6a).

2. Ürünü kontrol edin ve her kullanımdan sonra temizleyin.

11 Çalışma bilgileri

Bilgi:

Püskürtme sonucu doğru püskürtme tekniğine bağlıdır.

- Her zaman püskürtme yüzeyinin kenarından başlayın.

- Öncelikle püskürtme hareketi yapın ve ardından tetiğe basın.

- Püskürtme yüzeyi dahilinde kesintileri önleyin.

- Püskürtme hareketini bilekten değil, koldan yapın. Böylelikle püskürtme işlemi sırasında boya püskürtme tabancası ve yüzey arasında eşit mesafe olması garanti edilir.

- Pratik testler yaparak yüzeye olan en iyi mesafeyi bulun.

- Püskürtme tabancasının düzgün bir şekilde yönlendirilmesi, homojen bir yüzey kalitesi sağlar.

- Memenin tıkanmasını önlemek için kullanım sırasında memeyi ve meme kafasını düzenli olarak silin.

- Her şeridin yaklaşık %30 oranında üst üste gelmesine izin verin. Bu, eşit bir kaplama oluşturur.

- Her seferinde bir kat uygulayın. Başka bir tabaka uygulamadan önce bir önceki tabakanın tamamen kurumasını bekleyin.

12 Temizlik ve bakım

UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

UYARI

Yanlış bakım veya temizlik çalışmaları yaralanmalara neden olabilir!

UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

- Ürünü kapatın.

- Aküyü çıkarın.

– Ürünü soğumaya bırakın.

12.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

12.1.1 Püskürtme ünitesinin (1) temizlenmesi (Res. 3, 4, 6, 10)

1. Boya haznesini (7) çıkarın ve suyla iyice durulayın.
2. Boya haznesini (7) suyla doldurun ve tekrar püskürtme ünitesine (1) vidalayın.
3. Tetik koluna (2) basarak tüm suyu ürünün içinden geçirin.
4. Takılı memeyi, boya haznesini (7) ve gerekirse havalandırma hortumunu (8) püskürtme ünitesinden (1) sökün. Tüm parçaları temizleme iğnesi (10) ve temizleme fırçası (11) ile temizleyin.
5. Yükseltme borusunu (7a) ve boya haznesini (7) iyice durulayın. Tüm birikintileri gidermek için temizleme fırçası (11) ile yükseltme borusunun (7a) üzerinden geçin
6. Püskürtme ünitesini (1) tekrar monte etmeden önce tüm parçaları iyice kurutun.

12.1.2 Hava filtresinin (4a) temizlenmesi (Res. 11)

1. Hava filtresi kapağını (4) üründen geriye doğru çekin.
2. Hava filtresini (4a) çıkarın ve hasar bakımından kontrol edin. Gerekirse hasarlı bir elemanı değiştirin.
3. Hava filtresini (4a) akan su altında iyice yıkayın.
4. Hava filtresinin (4a) tamamen kurumasını bekleyin.
5. Hava filtresini (4a) takın ve hava filtresi kapağını (4) tekrar ürününün üzerine oturtun.

12.2 Bakım

1. Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.
2. Güvenlik nedenlerinden dolayı hasarlı veya yırtılmış her türlü kesici uç takımını değiştirin.
3. Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin. Gerekirse bunları değiştirin.

13 Depolama ve taşıma

! UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

– Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
- Motorun soğumasını bekleyin.
- Aküyü çıkarın.

13.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kişi geçirme) a- küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13.2 Taşıma

• Ürünü soğumaya bırakın.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmala-ra, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürünü kaymaya ve devrilmeye karşı emniyete alın.

14 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun.

Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

14.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

15 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. beledi- ye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

• Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

• Bozuk veya bitmiş aküler (AB) 2023/1542 düzenlemesi uyarınca geri dönüşüme aktarılmalıdır.

• Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

• Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.
• Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

16 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Ürün çalışmaya başlamıyor Hasarı	lı açma/kapama şalteri Servis	merkeziyle iletişime geçin
	Akü boş ya da yanlış yerleştirilmiş	Aküyü kontrol edin
Ürün çalışma sırasında duruyor Ürün, çok sert püskürtme malzemesi nedeniyle aşırı yüklendi		Ürünü boşaltın ve iyice temizleyin.
		Akü gücü çok zayıf Aküyü şarj edin

17 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Akülü boya püskürtme sistemi - C-APS700-X

Ürün no. 5906006900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 60745-1:2009/A11:2010;

EN 50580:2012/A1:2013;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen
