KULLANIM KILAVUZU DLS714Z MAKITA

Model: DLS714
Bıçak çapı 190 mm
Delik (mil) çapı (ülkeye özgü) 20 mm ya da 15,88 mm
Testere bıçağı maks. kesim kalınlığı 2,2 mm
Maks. gönye açısı Sol 47°, Sağ 57°
Maks. eğim açısı Sol 45°, Sağ 5°
Yüksüz hız 5.700 min	-1
Ebat (U x G x Y) 655 mm x 430 mm x 445 mm
Anma voltajı D.C.36 V
Net ağırlık 14,4 - 14,7 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.
• Net ağırlık değeri, kullanma kılavuzunda belirtilen batarya kartuşlarının ve normal ve güvenli kullanım için ek parçaların en hafif ve en ağır kombinasyonunu içermektedir.

Geçerli batarya kartuşu ve şarj aleti

Batarya kartuşu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Şarj aleti DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

- Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir.

UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuşının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir.

Bıçakla (Y x G) kesme kapasiteleri 190 mm çaplı

Gönye açısı	Eğim açısı
	45° (sol)	0°	5° (sağ)
0°	40 mm x 300 mm	52 mm x 300 mm	40 mm x 300 mm
	45 mm x 265 mm(NOT 1)	60 mm x 265 mm(NOT 1)	-
45° (sağ ve sol)	40 mm x 212 mm	52 mm x 212 mm	-
	45 mm x 185 mm(NOT 2)	60 mm x 185 mm(NOT 2)	-
57° (sağ)	-	52 mm x 163 mm	-
	-	60 mm x 145 mm(NOT 3)	-

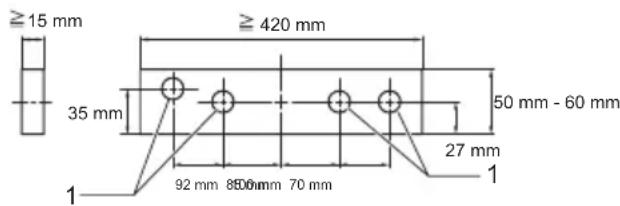

1. 20 mm kalınlığında ahşap kaplama kullanırken maks. kesme kapasitesi
2. 15 mm kalınlığında ahşap kaplama kullanırken maks. kesme kapasitesi
3. 10 mm kalınlığında ahşap kaplama kullanırken maks. kesme kapasitesi

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun.

Kullanma kılavuzunu okuyun.

Koruyucu gözlük takın.

Sıçrayan parçalardan yaralanmayı önlemek için kesim bittikten sonra biçak tama men durana kadar testere başını daima aşağıda tutun.

	Kızaklı kesme sırasında önce taşıyıcııyı tamamen çekin ve kola bastırın, ardından taşıyıcııyı kılavuz bariyeri boyunca itin.
	Elinizi ve parmaklarınızı bıçağa yaklaştırmayın.
	Sola eğimli kesim yaparken her zaman ALT BARİYERİ sol konuma ayarlayın. Bunun yapılmaması operatörün ciddi şekilde yaralanmasına sebep olabilir.
Ni-MH Li-ion	Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulunduğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın!Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

Kullanım amacı

Bu alet, ahşap malzemede düz ve gönyeli hassas kesimler yapmak için tasarlanmıştır.

Testereyi tahta, alüminyum ve benzeri dışındaki malzemeleri kesmek için kullanmayın.

Gürültü

Tipik A-ağırlıklı gürültü düzeyi (EN62841-3-9 standardına göre belirlenen):

Ses basınç seviyesi ( L_pA ): 88 dB (A)

Ses gücü düzeyi ( L_WA ): 97 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Kulak koruyucuları takın.

⚠UYARI: Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu aletin kullanım biçimlerine bağlı olarak beyan edilen toplam değer(ler) den farklı olabilir.

AUYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Titreşim

EN62841-3-9 uyarınca belirlenen sürekli titreşim toplam değeri (üç eksenli vektör toplamı):

Titreşim emisyonu ( a_n ): 2,5 m/s ^2 , den az Belirsizlik (K): 1,5 m/s ^2

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu aletin kullanım biçim- lerine bağlı olarak beyan edilen toplam değer(ler) den farklı olabilir.

A UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

AB Uygunluk Beyanına şu URL'den erişebilirsiniz.

https://support.makita.biz/doc/doc_index.html

BK için

Uygunluk beyanı bu kullanım kılavuzunun Ek A'sında verilmiştir.

GÜVENLİK UYARILARI

Genel elektrikli alet güvenliği uyarıları

⚠UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Gönye kesme testereleri için güvenlik talimatları

1. Gönye kesme testereleri ahşap veya ahşap benzeri ürünleri kesmek için tasarlanmıştır, çubuklar, rodlar, saplamalar, vb. gibi demir malzemeleri kesmek için aşındırıcı kesim diskleriyle kullanılamaz. Aşındırıcı toz alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesimden kaynaklanan kıvılcımlar alt siperi, kesim kanalı ve diğer plastik parçaları yakar.

2. Mümkün olan her durumda iş parçasını men-geneler kullanarak destekleyin. İş parçasını elle destekliyorsanız elini daima testere bıça-ğının her iki tarafından en az 100 mm uzakta tutun. Bu testereyi, sabitlenemeyecek veya elle tutulamayacak kadar küçük parçaları kesmek için kullanmayın. Eliniz testere bıçağına çok yakın yerleştirilirse yüksek oranda bıçağa temas ederek yaralanma riski vardır.

3. İş parçası sabit olmalı ve mengene ile sabitlenmeli veya bariyer ve tezgaha dayanacak şekilde tutulmalıdır. İş parçasını “sabitlemeden” hiçbir şekilde bıçağa sürmeyin veya kesmeyin. Sabitlenmemiş veya hareket eden iş parçaları yüksek hızlarda fırlayarak yaralanmaya neden olabilir.

4. Testereyi iş parçası boyunca itin. Testereyi iş parçası boyunca çekmeyin. Kesim yapmak için testere kafasını kaldırın ve kesmeden iş parçasının üzerinden dışarı çekin, motoru çalıştırın, testere kafasını aşağı doğru bastırın ve testereyi iş parçası boyunca itin. Çekmek suretiyle kesim yapılması testere bıçağının iş parçasının üzerine tırmanmasına ve biçak takımını operatöre doğru şiddetle fırlatmasına neden olabilir.

5. Elinizi, testere bıçağının önünden veya arka- sından tasarlanan kesim çizgisinin öbür tarafa geçirmeyin. İş parçasının “çapraz şekilde” yani iş parçasını testere bıçağının sağında sol eli- nizde tutarak veya tersi şekilde desteklemek çok tehlikelidir.

▶ Şek.1

1. Biçak dönerken atık ahşap parçalarını kaldırmak veya başka herhangi bir nedenle testere bıçağının her iki tarafına 100 mm'den daha yakın olacak şekilde ellerinizle bariyerin arkasına uzanmayın. Dönen testere bıçağının elinize olan yakınlığı belli olmayabilir ve ciddi şekilde yaralanabilirsiniz.

2. Kesmeden önce iş parçanızı inceleyin. İş parçası eğri veya çarpık ise dış eğri kısmı bariyere gelecek şekilde mengene ile sabitleyin. Kesim çizgisi boyunca iş parçası, bariyer ve tezgah arasında boşluk kalmadığından daima emin olun. Eğri veya çarpık iş parçaları:dönebilir veya kayabilir ve kesim sırasında dönen testere bıçağına takılmasına neden olabilir. İş parçasında çivi veya yabancı maddeler olmamalıdır.

3. Tezgahta iş parçası dışındaki tüm aletler, atık ahşap parçaları, vb. kaldırılmadan testereyi kullanmayın. Dönen bıçağa temas eden küçük atıklar veya gevşek ahşap parçaları ya da başka nesneler yüksek hızla fırlayabilir.

4. Tek seferde sadece bir adet iş parçası kesin. Üst üste dizilen birden fazla iş parçası yeteri kadar sabitlenemeyebilir veya desteklenemeyebilir ve kesim sırasında bıçağa takılabilir veya kayabilir.

5. Kullanmadan önce gönye kesme makinasının düz, sabit bir çalışma yüzeyine monte edildiğinden veya yerleştirildiğinden emin olun. Düz ve sabit çalışma yüzeyi gönye kesme makinasının dengesini yitirme riskini azaltır.

6. İşinizi planlayın. Eğitim veya gönye açısı ayarını her değiştirdiğinizde ayarlanabilir bariyerin iş parçasını destekleyecek şekilde doğru ayar-landığından ve biçak veya koruma siperi sistemine müdahale etmeyeceğinden emin olun. Aleti “Açık” konuma almadan önce ve tezgahta iş parçası yokken bariyere müdahale edilmeyeceğinden veya bariyerin kesilme tehlikesi olmadığından emin olmak için testere biçagını tam bir temsili kesim yapacak şekilde hareket ettirin.

7. Tezgahtan daha geniş veya uzun iş parçası için tezgah uzantıları, testere tezgahları, vb. gibi yeterli destek sağlayın. Gönye kesme makina- sının tezgahından daha uzun veya daha geniş iş parçaları emniyetli bir şekilde desteklenmezse devrilebilir. Kesilen parça veya iş parçası devrilirse alt siperi kaldırabilir veya dönen biçak tarafından fırlatılabilir.

8. Tezgah uzantısı veya ilave destek yerine başka bir kişiyi kullanmayın. İş parçasının dengesiz şekilde desteklenmesi kesim işlemi sırasında bıçağın takılmasına veya iş parçasının kaymasına neden olarak sizi veya yardım eden kişiyi dönen bıçağa kecebilir.

9. Kesilen parça dönen testere bıçağına dayanacak şekilde hiçbir biçimde sıkıştırılmamalı veya bastırılmamalıdır. Uzunluk dayanakları kullanarak sınırlandırılması durumunda kesilen parça bıçağa dayanıp kalarak şiddetli bir şekilde fırlayabilir.

10. Daima çubuklar veya borular gibi yuvarlak malzemeleri düzgün şekilde desteklemek üzere tasarlanmış mengene veya sabitleme aparatı kullanın. Çubuklar kesilirken dönme eğilimi gösterdiklerinden bıçak iş parçasını kavrayarak elinizle birlikte bıçağa çekilmesine neden olur.

11. İş parçasına temas ettirmeden önce bıçağın tam hıza çıkmasını bekleyin. Bu, iş parçasının fırlatılma riskini düşürecektir.

12. İş parçası veya biçak sıkışırsa gönye kesme makinasını kapatın. Tüm hareketli parçaların durmasını bekleyin ve fişi elektrik prizinden çekin ve/veya bataryayı çıkarın. Daha sonra sıkışan malzemeyi çıkarmaya çalışın. Sıkışan iş parçası ile kesmeye devam etmek kontrol kaybına veya gönye kesme makinasının hasar görmesine neden olabilir.

13. Kesimi tamamladıktan sonra anahtarı bırakın, testere kafasını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Boşta dönen bıçağın yakınına elinizle uzanmak tehlikelidir.

14. Eksik kesim yaparken veya testere kafası tamamen aşağı konuma gelmeden önce anah-tarı bırakırken tutamağı sıkıca tutun. Testerenin frenleme hareketi testere kafasının aniden aşağı doğru çekilmesine neden olarak yaralanma riskine

yol açabilir.

1. Sadece alet üzerinde işaretli olan ya da kılavuzda belirtilen çapta testere biçağı kullanın. Yanlış boyutta bir biçak kullanılması biçagın doğru bir şekilde korunmasını ya da koruma parçasının işleyişini etkileyebilir, bu da ciddi kişisel yaralanmalara neden olabilir.
2. Sadece hızı alet üzerinde işaretli olan hıza eşit ya da ondan daha yüksek olan testere biçaklarını kullanın.
3. Testereyi tahta, alüminyum ve benzeri dışındaki malzemeleri kesmek için kullanmayın.
4. (Sadece Avrupa ülkeleri için) Daima EN847-1'e uygun biçak kullanın.

Ek talimatlar

1. Atölyeyi asma kilitlerle çocukların erişemeye- ceği hale getirin.

2. Hiçbir zaman aletin üzerine çıkmayın. Alet devrilir veya kesim aleti kazara temas ederse ciddi yaralanma meydana gelebilir.

3. Aleti hiçbir zaman çalışır durumda başı boş bırakmayın. Gücü kapatın. Tamamen durmadan aletin başından ayrılmayın.

4. Koruma siperlerini yerine takmadan testereyi kullanmayın. Her kullanımdan önce biçak siperinin doğru bir şekilde kapatılıp kapatılmadığını kontrol edin. Biçak siperi serbest bir şekilde hareket etmiyor ve anında kapan-mıyorsa testereyi kullanmayın. Biçak siperini asla açık konumda kalacak şekilde sıkıştırmayın ve bağlamayın.

5. Ellerinizi testere bıçağının hareket alanından uzak tutun. Alet durdurulduktan sonra durana kadar boşta dönen bıçağa temastan sakının. Ciddi yaralanmalara sebep olabilir.

6. Yaralanma riskini azaltmak için her enine kesimden sonra taşıyıcıyı tam geri konuma döndürün.

7. Aleti taşımadan önce hareket eden tüm parçaları sabitleyin.

8. Kesici kafanın aşağı sabitlenmesini sağlayan sabitleme pimi veya durdurucu mandal sadece taşıma ve saklama amacıyla kullanılmalı, hiçbir kesim işlemi sırasında kullanılmamalıdır.

9. Kullanmadan önce bıçakta çatlak ya da hasar olup olmadığını dikkatlice kontrol edin. Çatlak veya hasarlı bıçağı hemen değiştirin. Bıçakların üzerinde sertleşen sakız ve odun katranı testereyi yavaşlatır ve geri tepme potansiyelini artırır. Bıçağı ilk önce aletten çıkarıp daha sonra sakız veya katran temizleyici, sıcak su veya gaz yağı ile temizleyerek temiz tutun. Bıçağı temizlemek için asla benzin kullanmayın.

10. Kızaklı kesim yaparken GERİ TEPME meydana gelebilir. GERİ TEPME, kesim işlemi sırasında biçak iş parçasına takıldığında ve testere bıçağı hızlı bir şekilde operatöre doğru sürüldüğünde meydana gelir. Kontrol kaybı ve ciddi yaralanmayla sonuçlanabilir. Kesim işlemi sırasında biçak takılmaya başlarsa kesime devam etmeyin ve anahtarı hemen bırakın.

11. Sadece bu alete uygun olan flanşları kullanın.

12. Mil, flanş (özellikle montaj yüzeyi) ve civatalara

zarar gelmemesine dikkat edin. Bu parçalara zarar gelirse bıçak kırılabilir.

1. Dönüş kaidesinin iyice sabitlendiğinden, kullanım sırasında hareket etmeyeceğinden emin olun. Testereyi sabit bir çalışma platformuna veya tezgaha sabitlemek için kaide üzerindeki delikleri kullanın. Aleti, operatörün konumu biçimsiz olacak şekilde ASLA kullanmayın.
2. Anahtar açılmadan önce mil kilidinin serbest olduğundan emin olun.
3. Bıçağın en düşük konumda dönüş kaidesine temas etmediğinden emin olun.
4. Tutamağı elinizle sıkıca tutun. Başlatma ve durma sırasında testerenin hafifçe yukarı veya aşağı hareket ettiğini unutmayın.
5. Anahtar açılmadan önce bıçağın iş parçasına temas etmediğinden emin olun.
6. Aleti iş parçası üzerinde kullanmadan önce bir müddet çalıştırın. İyi takılmamış veya tam dengelenmemiş bir bıçağın belirtileri olan vibrasyon ya da sallanma olup olmadığına bakın.
7. Anormal bir durum fark ederseniz kullanımı derhal durdurun.
8. Tetiği “Açık” konumda kilitlemeye çalışmayın.
9. Daima bu kılavuzda tavsiye edilen aksesuarları kullanın. Aşındırıcı disk gibi uygun olmayan aksesuarların kullanımı yaralanmaya sebep olabilir.
10. Bazı malzemeler zehirli olabilecek kimyasal maddeler içerir. Tozun solunmasını ve cilde temas etmesini önlemek için dikkatli olun. Malzeme tedarikçisinin güvenlik bilgilerini izleyin.
11. Bu aletle kablolu güç kaynağı kullanmayın.

Lazer için ek güvenlik kuralları

1. LAZER RADYASYONU, IŞINA BAKMAYIN VEYA OPTİK ALETLERLE DOĞRUDAN İZLEMEYİN, SINIF 2M LAZERLİ ÜRÜN.

BU TALİMATLARI MUHAFAZA EDİNİZ.

UYARI: Ürünü kullanırken (defalarca kullanca kazanılan) rahatlık ve tanıdıklık duygusu-ın ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. İNLIŞ KULLANIM veya bu kullanma kılavuzunda lirtilen emniyet kurallarına uymama ciddi yara-maya neden olabilir.

Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.
2. Batarya kartuşunu parçalarına ayırmayın veya kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.
3. Çalışma süresi aşırı derecede kısalmışsa kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.
4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

1. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değildirmeyin.
(2) Batarya kartuşunu civiler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının.
(3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın.
Kısa devre, büyük bir akım akışına, aşırı ısın-maya, olası yanıklara hatta bataryanın bozul-masına yol açabilir.

1. Aleti ve batarya kartuşunu sıcaklığın 50°C ya da daha yüksekfe ulaştığı yerlerde saklamayın ve kullanmayın.
2. Aşırı derecede hasar görmüş ya da tamamen kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.
3. Batarya kartuşunu civilemeyin, kesmeyin, ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.
4. Hasarlı bataryayı kullanmayın.
5. Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir.

Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır.

Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun.

Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

1. Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.
2. Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın. Bataryaların uyumsuz ürnlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.
3. Alet uzun süre kullanılmayacaksa batarya aletten çıkarılmalıdır.
4. Kullanma sırasında ve sonrasında batarya kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya

kartuşları ile işlem yaparken dikkat edin.

1. Yanıklara neden olabilecek kadar sıcak olabileceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.
2. Batarya kartuşunun terminallerine, deliklerine ve kanallarına mıçır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arızalanmasına neden olarak yanıklara veya yaralan-maya yol açabilir.
3. Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatlarının yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.
4. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA EDİNİZ.

⚠ DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunular garantisi de geçersiz olur.

ÖNEMLİ NOT: Makita, orijinal olmayan Makita bataryaların veya modifiye edilmiş bataryaların kullanılmasından kaynaklanan kazalardan sorumlu değildir. Orijinal Makita bataryalar, ilgili mevzuat ve güvenlik standartlarına uygun olarak, Makita aletler ve şarj cihazlarıyla uyumluluk için titizlikle değerlendirilmiştir.

Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıflamaya başladığıini fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.
2. Tam dolu bir batarya kartuşunu asla yeniden şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.
3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklığığında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.
4. Batarya kartuşunu kullanmıyorken aletten veya şarj aletinden çıkarın.
5. Uzun bir süre (altı aydan daha fazla) kullanmadığınız durumlarda batarya kartuşunu şarj edin.

PARÇALARIN TANIMI

▶ Sek.2

1	Güvenlik kilidi düğmesi	2	Anahtar tetik	3	Bıçak kılıfı	4	Ayar vidası (alt limit konumu için)
5 Ayar cıvatası (maksi-mum kesme kapasitesi için)		6	Durdurucu kol	7	Toz torbası	8	Eğim ölçeği

9	Bıçak siperi	10	Dikey vida	11	Kılavuz bariyeri	12	Tutucu
13	Kilitleme kolu (dönüşkaidesi için)	14	Kavrama kolu (dönüşkaidesi için)	15	Ayar cıvatası (dönüşkaidesi için)	16	Kesim tahtası
17	İşaretçi (gönye açısı için)	18	Dönüş kaidesi	19	Tutucu mekanizması	20	Bariyer mili
21	Alt bariyer - - - - -

▶ Şek.3

22 Kızak ucu (üst) 23 Ayar vidası (üst	kızakucunun kilitlenmesi için)	24	Altıgen anahtar	25	Sıkıştırma vidası (tutucunun kilitlenmesi için)
26 Kol (eğim açısı ayarı için)	27 Kızak ucu (alt) 28 Ayar vidası (alt kızakucunun kilitlenmesi için)			-	-

KURULUM

Tezgahın montajı

AUYARI: Aletin destek yüzeyinin üzerine gel-memesine dikkat edin. Gönye kesme makinasının kesim sırasında destek yüzeyine gelmesi, kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara sebep olabilir.

1. Kaideyi iki civata ile sıkıştırarak düz ve stabil bir yüzeye sabitleyin. Bu, kaymayı ve olası yaralanmaları önlemeye yardımcı olacaktır.
   ▶ Şek.4: 1. Civata
2. Ayar civatasını saat yönünde veya saatin aksi yönde döndürerek aletin sabit durması için zemin yüzeyi ile temas etmesini sağlayın.
   ▶ Şek.5: 1. Ayar civatası

Tutucular ve tutucu mekanizmalarının monte edilmesi

NOT: Bazı ülkelerde tutucular ve tutucu mekanizmaları, alet paketi içerisinde standart aksesuar olarak dahil edilmemiş olabilir.

Tutucular ve tutucu mekanizmaları, iş parçalarını yatay olarak destekler.

Bariyer millerini, altıgen anahtarı kullanarak tutucu mekanizmalarına sıkın.

▶ Şek.6: 1. Tutucu 2. Tutucu mekanizması 3. Bariyer mili 4. Altigen anahtar

Tutucuları ve tutucu mekanizmalarını şekilde gösterildiği gibi her iki tarafa monte edin. Monte ederken bariyer milinin, alete takıldığında kılavuz bariyeriyle aynı hatta olduğundan emin olun.

▶ Şek.7: 1. Tutucu 2. Tutucu mekanizması 3. Vida Ardından tutucuları ve tutucu mekanizmalarını sabitlemek için vidaları iyice sıkın.

İŞLEVSEL NİTELİKLER

⚠ UYARI: Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin kapatılmaması ve batarya kartuşunun çıkarılmaması istemsiz olarak aletin başlatılması sonucu ciddi kişisel yaralanmalara neden olabilir.

Batarya kartuşunun takılması ve çıkarılması

⚠️ DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.
⚠ DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bunların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanmasına yol açabilir.

▶ Şek.8: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu

Batarya kartuşunu çıkarmak için, kartuşun ön tarafından düğmeyi kaydırarak kartuşu aletten çıkarın.

Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın centiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturmasını sağlayın. Düğmenin üst tarafından kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir.

⚠️ DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.

⚠️ DİKKAT: Batarya kartuşunu zorlayarak takmayın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir.

NOT: Alet, tek batarya kartuşu ile çalışmaz.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin

işleyişi otomatik olarak durur:

Aşırı yük koruması

Alet, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, alet hiçbir belirti vermeden otomatik olarak durur. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Daha sonra aleti yeniden başlaması için çalıştırın.

Aşırı isınma koruması

Açık Yanıp sönluyor

Alet aşırı ısındığında otomatik olarak durur ve batarya göstergesi yaklaşık 60 saniye yanıp söner. Bu durumda, yeniden çalıştırmadan önce aletin soğumasını bekleyin.

Aşırı deşarj koruması

Batarya kapasitesi düştüğünde, alet otomatik olarak durur. Anahtarlar devredeyken bile ürün çalışmıyorsa, bataryaları aletten çıkarıp şarj edin.

Kalan batarya kapasitesinin gösterilmesi

▶ Şek.9: 1. Batarya göstergesi 2. Kontrol düğmesi

Kalan batarya kapasitesini göstermesi için kontrol düğmesine basın. Batarya göstergelerinin her biri bir bataryaya karşılık gelir.

Batarya göstergesi durumu Kalan pil			kapasitesi
Açık Kapalı	☐	Yanıp sönüyor
			%50 ila %100
			%20 ila %50
			%0 ila %20
			Bataryayı şarj edin

Kalan batarya kapasitesinin gösterilmesi

Sadece göstergeli batarya kartuşları için

Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar.

▶ Şek.10: 1. Gösterge lambaları 2. Kontrol düğmesi

Gösterge lambaları Kalan			kapasite
Yanıyor Kapalı Yanıp	[WWCZ]	sönüyor
[H43B]			%75 ila %100
[XTOC]			%50 ila %75
			%25 ila %50
			%0 ila %25
[38ZW]			Bataryayı şarjedin.
			Bataryaarızalanmışolabilir.

NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir.

NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner.

Otomatik hız değiştirme fonksiyonu

▶ Şek.11: 1. Mod göstergesi

Mod göstergesi durumu Çalışma modu
	Yüksek hız modu
	Yüksek tork modu

Bu aletin bir “yüksek hız modu” bir de “yüksek tork modu” bulunur. İş yüküne bağlı olarak çalışma modu otomatik olarak değişir. Çalışma sırasında mod gös- tergesinin ışıkları yandığı zaman, alet yüksek tork modundadır.

Durdurucu pim

⚠ DİKKAT: Durdurucu pimi serbest bırakırken daima tutamağı tutun. Aksi takdirde kol sıçrar ve kişisel yaralanmalara neden olabilir.

Durdurucu pimi serbest bırakmak için, tutamağı hafifçe aşağı doğru bastırın ve ardından durdurucu pimi çekin.

▶ Şek.12: 1. Durdurucu pim

Biçak siperi

AUYARI: Bıçak siperini veya sipere bağlı olan yayı asla devre dışı bırakmayın ve çıkarmayın. Siperin devre dışı bırakılması sonucu açıkta kalan bıçak kullanım sırasında ciddi kişisel yaralanmalara neden olabilir.

⚠UYARI: Biçak siperi ya da yayı hasarlı, arızalı ya da çıkmış ise aleti asla kullanmayın. Hasarlı, arızalı ya da çıkmış bir siperle aletin kullanılması ciddi kişisel yaralanmalara neden olabilir.

ADİKKAT: Güvenli çalışma için, bıçak siperini daima iyi durumda muhafaza edin. Bıçak siperinin işleyişinde herhangi bir düzensizlik olması durumunda kullanımı derhal durdurun. Siperin yaylı geri dönüş hareketini kontrol edin.

▶ Şek.13: 1. Biçak siperi

Kolu indirirken, bıçak siperi otomatik olarak kalkar. Siper yaylı olduğu için kesim tamamlanıp kol kaldırıldığında orijinal konumuna döner.

Temizleme

▶ Şek.14: 1. Biçak siperi

Şeffaf biçak siperi kirlenirse ya da testereden çıkan tozların yapışması sonucu biçak ya da iş parçası görünemez hale gelirse, batarya kartuşunu çıkarın ve siperi nemli bir bezle temizleyin. Plastik siper üzerinde çözücü ya da petrol bazlı temizleyiciler kullanmayın, aksi takdirde siper hasar görebilir.

Temizlemek için, "Testere bıçağının takılması ve çıkarılması" bölümüne başvurarak biçak siperini kaldırın. Temizledikten sonra, bıçağı ve orta kapağı yerine taktığınızdan emin olun ve altıgen soket cıvatayı sıkılayın.

1. Aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

2. Orta kapağı tutarken, altıgen soket cıvatayı aletle birlikte verilen altıgen anahtarla saatin aksi yönde çevirin.

3. Biçak siperini ve orta kapağı kaldırın.

4. Temizlik tamamlandığında, orta kapağı yerine takın ve yukarıdaki işlemleri tersten uygulayarak altıgen soket civatayı sıkılayın.

⚠UYARI: Bıçak siperini tutan yayı çıkarmayın. Siper zamanla aşınır ya da UV ışınlara maruz kalma sonucu hasar görürse, yeni bir siper almak için Makita servisinize başvurun. SİPERİ DEVRE DIŞI BIRAKMAYIN VE ÇIKARMAYIN.

Kesim tahtasını konumlandırma

Kesimin çıkış tarafından yarılmaları azaltmak için, bu alet dönüş tablasında kesim tahtaları ile birlikte sunulmuştur. Kesim tahtaları testere bıçağı kesim tahtaları ile temas etmeyecek şekilde fabrikada ayarlanmıştır. Kullanmadan önce, kesim tahtalarını aşağıdaki gibi ayarlayın:

1. Batarya kartuşunu çıkardığınızdan emin olun. Ardından, kesim tahtasını sabitleyen tüm vidaları (sağda ve solda ikişer adet) gevşetin.

▶ Şek.15: 1. Kesim tahtası 2. Vida

1. Kesim tahtaları elle kolayca hareket ettirilebilecek kadar sıkılayın.
2. Kolu tam aşağıya indirin ve kolu bu pozisyonda kilitlemek için durdurucu pimi ittirin.
3. Kızak uçlarını sabitleyen iki sıkıştırma vidasını gevşetin.

▶ Şek.16: 1. Ayar vidası

1. Taşıyıcıyı tamamen kendinize doğru çekin.
2. Kesim tahtalarını, sadece bıçağın dişlerine temas edecek şekilde ayarlayın.

▶ Şek.17

▶ Şek.18: 1. Testere bıçağı 2. Bıçak dişleri 3. Kesim tahtası 4. Sola eğimli kesim 5. Düz kesim

1. Ön vidaları sıkılayın (çok fazla sıkıştırmayın).
2. Taşıyıcıyı kılavuz bariyerine doğru tam olarak itin ve kesim tahtalarını, sadece bıçağın dişlerine temas edecek şekilde ayarlayın.
3. Arka vidaları sıkılayın (çok fazla sıkıştırmayın).
4. Kesim tahtalarını ayarladıktan sonra durdurucu pimi serbest bırakıp kolu kaldırın. Ardından tüm vidaları iyice sıkın.

ÖNEMLİ NOT: Eğitim açısını ayarladıktan sonra kesim tahtalarının doğru bir şekilde ayarlandığından emin olun. Kesim tahtalarının doğru bir şekilde ayarlanması; iş parçasının düzgün bir şekilde desteklenmesine ve iş parçasının aşınmasının en aza indirgenmesine yardımcı olur.

Maksimum kesme kapasitesinin sağlanması

Bu alet fabrikada 190 mm testere bıçağı için maksimum kesme kapasitesi sunacak şekilde ayarlanmıştır. Yeni bir daire testere bıçağı takarken, daire testere bıçağının alt limit konumunu her zaman kontrol edin ve gerekirse, aşağıdaki gibi ayarlayın:

1. Batarya kartuşunu çıkarın. Ardından, taşıyıcıyı kılavuz bariyerine doğru tam olarak itin ve kolu tam olarak aşağı indirin.
   ▶ Şek.19: 1. Ayar civatası 2. Kılavuz bariyeri
2. Ayar civatasını çevirmek için altıgen anahtarı kullanın ve daire testere bıçağını kılavuz bariyeri ile dönüş kaidesinin ön yüzünün kesiştığı noktanın altından hafifçe uzanana kadar çevirin.

▶ Şek.20

1. Tutamağı sonuna kadar aşağıda tutarken daire testere bıçağının alt kaidenin herhangi bir parçasına dokunmadığına emin olmak için bıçağı elle döndürün. Gerekirse yeniden hafifçe ayarlayın.

⚠️UYARI: Yeni bir daire testere biçağı taktıktan sonra ve batarya kartuşu takılmadan önce, tutamak tam olarak aşağı indirildiğinde daire testere biçagının alt kaidenin herhangi bir parçasına dokunmadığına her zaman emin olun. Daire testere biçağı kaideye temas ederse geri tepmeye neden olabilir ve ciddi yaralanmalara yol açabilir.

▶ Şek.21

Durdurucu kol

Bıçağın alt limit konumu durdurucu kol ile kolayca ayarlanabilir. Ayarlamak için, durdurucu kolu şekilde gösterildiği gibi ok yönünde hareket ettirin. Ayar vidasını döndürün ve sonucu kontrol etmek için kola aşağı doğru sonuna kadar bastırın.

▶ Şek.22: 1. Ayar vidası 2. Durdurucu kol

Alt bariyer

Ülkeye özgü

⚠️DİK KAT: Sola eğimli kesimler yaparken alt bariyeri dışarı doğru çevirin. Aksi takdirde, bıçağa ya da aletin bir parçasına temas edebilir ve operatörün ciddi şekilde yaralanmasına neden olabilir.

▶ Şek.23: 1. Alt bariyer

Bu alet bir alt bariyer ile donatılmıştır. Alt bariyer genellikle iç kısımda konumlandırılır. Ancak, sola eğimli kesimler yaparken bariyeri dışarı doğru çevirmelisiniz.

Gönye açısının ayarlanması

▶ Şek.24: 1. Dönüş kaidesi 2. Kilitleme kolu 3. Gönye ölçeği 4. İşaretçi 5. Kavrama kolu

1. Kavrama kolunu saatin aksi yönünde gevşetin.

2. Kilitleme koluna bastırıp tutun ve dönüş kaidesinin açısını ayarlayın. İşaretçiyi ve gönye ölçeğini rehber olarak kullanın.

3. Kavrama kolunu saat yönünde sıkılayın.

⚠️DİKKAT: Gönye açısını değiştirdikten sonra, kavrama kolunu iyice sıkıştırarak dönüş kaidesini sabitleyin.

ÖNEMLİ NOT: Dönüş kaidesini çevirirken, kolu tam olarak yukarı kaldırdığınızdan emin olun.

Eğim açısının ayarlanması

Eğim açısını ayarlamak için, aletin arkasındaki kolu saatin aksi yönde çevirerek gevşetin.

▶ Şek.25: 1. Kol 2. Serbest bırakma düğmesi

Bıçağı sola doğru eğmek için, kolu tutun ve taşıyıcıyı eğin. Eğitim ölçeğini ve işaretçiyi rehber olarak kullanın. Ardından, kolu sabitlemek için saat yönünde döndüre- rek iyice sıkın.

▶ Şek.26: 1. İşaretçi 2. Eğitim ölçeği 3. Kol

Bıçağı sağa doğru eğmek için, kolu tutun ve taşıyıcıyı hafifçe sola doğru eğerek serbest bırakma düğmesini itin. Serbest bırakma düğmesine basarak testere bıçağını sağa doğru eğin. Ardından kolu sıkın.

⚠️DİKKAT: Eğitim açısını değiştirdikten sonra, mutlaka kolu saat yönünde döndürerek sıkıştırın.

ÖNEMLİ NOT: Testere bıçağını eğerken kolun tam olarak yukarı kalkmış olduğundan emin olun.

ÖNEMLİ NOT: Eğim açılarını değiştirirken, "Kesim tahtalarını konumlandırma" bölümünde açıklandığı şekilde kesim tahtalarını konumlandır- dığınızdan emin olun.

Kol konumunun ayarlanması

Kol zaman geçtikçe sıkılığını kaybederse, kolun konumunu değiştirin. Kol 30°'lik açılarla ayarlanabilir. Kolu tutan vidayı gevşetin ve çıkarın. Kolu çıkarın ve yatayın hafifçe üstüne bakacak şekilde yeniden takın. Ardından kolu vida ile iyice sıkın.

▶ Şek.27: 1. Kol 2. Vida

Anahtar işlemi

⚠ UYARI: Batarya kartuşunu alete takmadan önce, anahtar tetiğin düzgün çalıştığından ve bırakıldığında “OFF” (KAPALI) pozisyona döndüğünden emin olun. Anahtarı düzgün bir şekilde çalışmayan bir aletle işlem yapmak kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara neden olabilir.

⚠ UYARI: Şank ya da kablo çapı 6,35 mm'den küçük kilitler kullanmayın. Küçük bir şank ya da kablo aleti tam olarak kapalı konumda kilitleyemeye-bilir ve istem dışı olarak çalışma sonucu ciddi kişisel yaralanmalar oluşabilir.

⚠ UYARI: Anahtar tetiği tam olarak çalışmayan bir aleti ASLA kullanmayın. Anahtarı çalışmayan bir alet SON DERECE TEHLİKELİ'dir ve kullanıma devam edilmeden önce onarılmalıdır, aksi takdirde ciddi kişisel yaralanmalara yol açabilir.

⚠️UYARI: Güvenliğiniz için, bu alet istem dışı başlatmayı önlemek için bir güvenlik kilidi ile donatılmıştır. Güvenlik kilidi düğmesine basmadan sadece anahtar tetik çekildiğinde çalışan bir aleti ASLA kullanmayın. Tamir edilmesi gereken bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir. Daha fazla kullanmadan ÖNCE tamir ettirmek için aleti bir Makita servisine götürün.

⚠️UYARI: ASLA güvenlik kilidini bantlayarak ya da başka bir yöntemle devre dışı bırakmaya çalışmayın. Güvenlik kilidi devre dışı bırakılmış bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir.

ÖNEMLİ NOT: Güvenlik kilidi düğmesine basmadan anahtar tetiği sıkıca çekmeyin. Bu, anahtarın kırılmasına neden olabilir.

Anahtar tetiğin kazara çekilmesini önlemek için, bir güvenlik kilidi düğmesi sunulmuştur. Aleti başlatmak için güvenlik kilidi düğmesine bastırın ve anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın.

Güvenlik kilidi düğmesine sağdan veya soldan basılabilir.

Anahtar tetikte, aleti kilitlemek için bir asma kilit deliği bulunur.

▶ Şek.28: 1. Güvenlik kilidi düğmesi 2. Anahtar tetik 3. Asma kilit deliği

MONTAJ

⚠UYARI: Alet üzerinde çalışmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin kapatılmaması ve batarya kartuşunun çıkarılmaması ciddi kişisel yaralanmalara neden olabilir.

Altıgen anahtarın saklanması

Altıgen anahtar şekilde gösterildiği gibi muhafaza edilir. Altıgen anahtar gerektiğinde, anahtar tutucudan çekilip çıkarılabilir.

Altıgen anahtar kullanıldıktan sonra anahtar tutucuya konarak saklanabilir.

▶ Şek.29: 1. Anahtar tutucu 2. Altigen anahtar

Testere bıçağının takılması ve çıkarılması

⚠UYARI: Bıçağı takmadan ya da çıkarmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin istem dışı olarak başlatılması ciddi kişisel yaralanmalara neden olabilir.

⚠️DİKKAT: Bıçağı takmak ve çıkarmak için sadece Makita marka altıgen anahtarı kullanın. Aksi takdirde altıgen soket cívata aşırı derecede ya da yetersiz sıkılabilir. Bu da yaralanmalara yol açabilir.

Daire testere bıçağının takılması

1. Durdurucu pimi iterek tutamağı kaldırılmış konumda kilitleyin.

▶ Şek.30: 1. Durdurucu pim

1. Orta kapağı tutan altıgen soket cıvatayı saatin aksi yönde çevirerek gevşetmek için altıgen anahtarını kullanın. Ardından, birçok siperini ve orta kapağı kaldırın.

▶ Şek.31: 1. Orta kapak 2. Altıgen soket civata 3. Altıgen anahtar 4. Bıçak siperi

1. İği kilitlemek için mil kilidine bastırın ve altıgen soket cıvatayı saat yönünde çevirerek gevşetmek için altıgen anahtarı kullanın. Ardından altıgen soket civata ve dış flanşı sökün.

▶ Şek.32: 1. Mil kilidi 2. Altıgen soket civata 3. Dış flanş

1. Bıçağı dikkatli bir şekilde iç flanşın üzerine monte edin. Bıçağın üzerindeki okun yönünün bıçak kılıfı üzerindeki okun yönü ile aynı olduğundan emin olun.

▶ Şek.33: 1. Dış flanş 2. Testere bıçağı 3. İç flanş 4. Altigen soket civata (sol) 5. İğ 6. Bıçak montaj parçası

▶ Şek.34: 1. Testere bıçağı 2. Ok

1. Dış flanşı ve altıgen soket civatayı takın ve mil kilidine basılı tutarken iğe ait altıgen soket civatayı (sol) saatin aksi yönünde çevirerek iyice sikmak için altıgen anahtarı kullanın.

2. Biçak siperini ve orta kapağı orijinal konumlarına

geri getirin. Ardından orta kapağı sabitlemek için orta kapaktaki altıgen soket cıvatayı saat yönünde çevirerek sıkın.

1. Durdurucu pimi çekerek tutamağı kaldırılmış konumdan çıkarın. Biçak siperinin düzgün şekilde hareket ettiğinden emin olmak için tutamağı indirin.
2. Kesim yapmadan önce mil kilidinin iği serbest biraktığından emin olun.

İç flanşlı aletler 15,88 mm delik çaplı bir testere bıçağı için

Ülkeye özgü

İç flanşı girintili tarafı montaj şaftına doğru bakacak şekilde monte edin ve ardından sunta kesme bıçağını (gerekirse bilezik takılı olarak), dış flanşı ve altıgen cıvatayı takın.

Bileziksiz aletler için

▶ Şek.35: 1. Dış flanş 2. Testere bıçağı 3. İç flanş 4. Altıgen soket civata (sol) 5. İğ

Bilezikli aletler için

▶ Şek.36: 1. Dış flanş 2. Testere bıçağı 3. İç flanş 4. Altıgen soket civata (sol) 5. Bilezik 6. İğ

⚠️UYARI: Bıçağı mile monte etmek için bilezik gerekirse, kullanmak istediğiniz bıçağın mil deliği için doğru bileziğin iç ve dış flanşlar arasına takıldığından daima emin olun. Mil deliği için doğru olmayan bileziğin kullanılması bıçağın hatalı montajına neden olarak bıçağın hareket etmesine ve ciddi titreşim yapmasına yol açar, bu da çalışma sırasında muhtemel bir kontrol kaybına ve ciddi kişisel yaralanmalara sebep olabilir.

20 mm ya da 15,88 mm delik çaplı testere bıçağı dışındaki iç flanşlı aletler için

Ülkeye özgü

İç flanşın bir tarafından belli bir çapta biçak montaj parçası, diğer tarafından ise farklı bir çapta biçak montaj parçası mevcuttur. Biçak montaj parçasının testere biçağı deliğine tam oturması için doğru tarafı seçin.

▶ Şek.37: 1. Diş flanş 2. Testere biçağı 3. İç flanş 4. Altigen soket civata (sol) 5. Iğ 6. Biçak montaj parçası

⚠️ DİKKAT: İç flanş üzerindeki dışarı bakan "a" biçak montaj parçasının testere biçagının "a" deliğine tam olarak uyduğundan emin olun. Biçağın yanlış tarafa takılması tehlikeli titreşimlere neden olabilir.

Testere bıçağının çıkarılması

1. Durdurucu pimi iterek tutamağı kaldırılmış konumda kilitleyin.
2. Orta kapağı tutan altıgen soket cıvatayı saatin aksi yönde çevirerek gevşetmek için altıgen anahtarını kullanın. Ardından, biçak siperini ve orta kapağı kaldırın.
3. İği kilitlemek için mil kilidine bastırın ve altıgen soket cıvatayı saat yönünde çevirerek gevşetmek için altıgen anahtarı kullanın. Ardından altıgen soket cıvatayı, dış flanşı ve biçağı çıkarın.

Aleti saklarken dış franşı takın ve kaybolmasını

engellemek için altıgen soket cıvatayı elle hafif sıkın.

Toz

AUYARI: Üzerine çalışılan malzemeye ve kullanılan aksesuara bağlı olarak aletin kullanımından kaynaklanan toz zararlı olabilir. Kullanıcının, maruz kalmayı azaltmak için uygun bir toz emici kullanması önerilir.

Mevcut isteğe bağlı tüm toz emme ek parçaları için bu kullanma kılavuzundaki “İSTEĞE BAĞLI AKSESUARLAR” kısmına bakın.

Ek Uyarılar:

• Tozun solunmasını önlemek için FFP2 toz maskesi veya P2 maske takılması da önerilir.
• Toz toplamayı etkin tutmak için bağlı toz emicinin kullanma kılavuzunun “BAKIM” kısmını okuyun.
• İşin gerçekleştirilldiği ülkedeki toz kontrolüne yönelik ilgili tüm düzenleyici gerekliliklere uyun.
• Elektrikli aletlerle metal işleme için toz emici kullanmayın. Metal işleme sırasında üretilen metal parçacıkları toplanan tozu tutuşturabilir ve toz emicilerin içindeki toz filtresine zarar vererek ciddi yangın tehlikesi oluşturabilir.
• Sadece Avrupa ülkeleri için Kullanıcının M veya H toz sınıfı emici (EN 60335-2-69'da tanımlandığı gibi) kullanması önerilir.

Toz emiciler ile ilgili yardım ve destek için lütfen yerel Makita Servis Merkeziniz ile iletişime geçin.

Toz emiciye bağlama

Temiz kesim işlemi yapmak istediğinizde bir Makita elektrikli süpürge bağlayın.

Hortumu bağlamak için ön manşeti 38 kullanın.

Hortum bağlantısı için toz ağızlığının dış çapı 38 mm'dir.

▶ Şek.38

Toz torbası

İsteğe bağlı aksesuar

Toz torbası kullanımı, kesim işlemlerinin temiz, toz toplamanın da kolay bir şekilde yapılmasını sağlar.

Toz torbasını toz oluğuna takın.

Bağlama elemanını takmak için, bağlama elemanının üst ucu ile toz torbasının üzerindeki üçgen işaretini hizalayın.

Toz torbasının yarısı dolduğunda toz torbasını aletten ayırın ve bağlama elemanını çekip çıkarın. Toz torbasının içine yapılan parçacıkların da çıkması için torbaya hafifçe vurarak içindekileri boşaltın.

▶ Şek.39: 1. Toz torbası 2. Toz toplama başlığı 3. Bağlama elemanı

İş parçasının sabitlenmesi

⚠ UYARI: İş parçasını daima doğru tip vida kullanarak sabitlemek oldukça önemlidir. Aksi takdirde ciddi kişisel yaralanmalar, alet ve/veya iş parçası üzerinde hasar oluşabilir.
⚠️UYARI: Testerenin destek kaidesinden daha uzun bir iş parçasını keserken, destek kaidesinin dışında kalan kısmın tamamının desteklendiğinden ve malzeme seviyesi ile aynı yüksekliğin korunduğundan emin olun. İş parçasının doğru bir şekilde desteklenmesi bıçağın sıkışmasının ve kişisel yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur. İş parçasını sabitlemek için sadece dikey ve/veya yatay vida yeterli olmayabilir. İnce malzemeler eğilebilir. Bıçağın sıkışmasını ve olası bir GERİTEPMEYİ önlemek için iş parçasının tüm uzunluğunun desteklendiğinden emin olun.

▶ Şek.40: 1. Destek 2. Dönüş kaidesi

Dikey vida

⚠ UYARI: Tüm işlemler sırasında iş parçasını dönüş kaidesine ve kılavuz bariyerine vida ile sıkıca sabitleyin. Aksi takdirde malzeme kesim işlemi sırasında hareket ederek biçağa zarar gelmesine neden olabilir, bu da kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara neden olabilir.

Dikey vidayı kılavuz bariyerinin ya da tutucu mekanizmasının sol veya sağ kısmına yerleştirin. Vidalı çubuğu kılavuz bariyerindeki ya da tutucu donanımdaki deliğe yerleştirin ve vidalı çubuğu sabitlemek için alt vidayı sıkılayın.

▶ Şek.41: 1. Vidalı kol 2. Vidalı çubuk 3. Kılavuz bariyeri 4. Tutucu 5. Tutucu mekanizması 6. Vidalı topuz 7. Alt vida 8. Üst vida

Vidalı kolu iş parçasının kalınlığına ve şekline göre konumlandırın ve üst vidayı sıkarak vidalı kolu sabitleyin. Üst vida kılavuz bariyerine temas ediyorsa üst vidayı, vidalı kolun diğer tarafına takın. Tutamağı tam olarak aşağı indirdiğinizde ve taşıyıcıyı yol boyunca çekerken veya iterken aletin hiçbir parçasının vidaya temas etmediğinden emin olun. Bazı parçalar vidaya temas ederse vidayı yeniden konumlandırın. İş parçasını kılavuz bariyere tam olarak bastırın ve kaideyi döndürün. İş parçasını istenen kesim konumunda konumlandırın ve vidalı topuz ile sıkıştırarak sabitleyin.

Yatay vida

İsteğe bağlı aksesuar

⚠️UYARI: İş parçasını ancak gösterge en üst konumdayken kavrayın. Aksi takdirde iş parçası yeterli bir şekilde sabitlenmeyebilir. Bu da iş parçasının fırlamasına, bıçağa zarar gelmesine veya kontrolün kaybedilmesine, sonuç olarak da kişisel yaralanmalara sebep olabilir.

▶ Şek.42: 1. Vidalı topuz 2. Gösterge 3. Vidalı mil 4. Kaide

Yatay vida kaidenin sol tarafına monte edilebilir. Vidalı topuz saatin aksi yönde çevrilerek vida serbest bırakılır ve vida şaftı hızlı bir şekilde içeri ve dışarı

hareket edebilir. Vidalı topuz saat yönünde çevrilirse vida sabitlenir.

İş parçasını kavramak için, gösterge en üste gelene kadar vidalı topuzu yavaşça saat yönünde çevirin ve ardından iyice sıkılayın. Vidalı topuz zorlanırsa veya saat yönünde çevirilirken dışarı çekilirse, gösterge bir açıda durabilir. Bu durumda, vida serbest kalana kadar vidalı topuzu saatin aksi yönde çevirin, sonra yine yavaşça saat yönünde çevirin.

Yatay vidanın maksimum kapasitesi 120 mm genişliğindedir.

Tutucular ve tutucu donanımı

İsteğe bağlı aksesuar

⚠DIKKAT: Standart aksesuarlar olarak tutucular ve tutucu mekanizmaları ile donatılmış alet için bu kullanım türü, ülke mevzuatı gereği yasaktır.

⚠UYARI: Doğru bir kesim ve alet kontrolünün kaybedilmesi tehlikesini önlemek için uzun iş parçalarını daima dönüş kaidesinin üst yüzeyi ile aynı hizada olacak şekilde destekleyin. İş parçasının doğru bir şekilde desteklenmesi bıçağın sıkışmasının ve kişisel yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur.

Tutucular ve tutucu donanımı (isteğe bağlı aksesuar) iş parçalarını yatay olarak desteklemenin pratik bir yolu olarak iki taraftan birine takılabilir.

Bu parçaları aletin yan tarafına takın ve ardından sabitlemek için vidaları iyice sıkılayın.

▶ Şek.43: 1. Tutucu 2. Tutucu mekanizması

Uzun iş parçalarını keserken, tutucu-çubuk donanımını kullanın (isteğe bağlı aksesuar). İki tutucu donanımı ve iki adet 12 no.lu çubuk içerir.

▶ Şek.44: 1. Tutucu mekanizması 2. Çubuk 12

KULLANIM

AUYARI: Anahtar açılmadan önce bıçağın iş parçasına veya başka bir yere temas etmediğinden emin olun. Bıçak iş parçasına temas ederken alet çalıştırılırsa iş parçasında geri tepme ya da ciddi kişisel yaralanmalar oluşabilir.

⚠UYARI: Bir kesme işleminden sonra biçak tam olarak durmadan önce biçağı kaldırmayın. Boşta dönen biçagın kalkması ciddi kişisel yaralanmalara ve iş parçasına zarar gelmesine neden olabilir.

⚠UYARI: Testere biçağı dönerken kızak uçlarını sabitleyen iki sıkıştırma vidasına dokunmayın. Aksi takdirde, alet kontrolden çıkabilir ve kişisel yaralanmalara neden olabilir.

⚠️DİK KAT: Testere kafasını tam aşağı konumdan kontrolsüz bırakmayın. Kontrolsüz testere kafası size vurabilir ve yaralanmaya neden olur.

ÖNEMLİ NOT: Kullanımdan önce, durdurucu pimi çekerek tutamağı alt konumdan çıkarın.

ÖNEMLİ NOT: Kesim sırasında tutamağa aşırı basınç uygulamayın. Fazla güç kullanılması motorun aşırı yüklenmesine ve/veya kesim etkinliğinin düşmesine neden olabilir. Yumuşak bir kesim ve biçak hızında önemli bir düşüş yaşanmaması için tutamağa sadece gereken oranda bir güçle aşağı doğru bastırın.

ÖNEMLİ NOT: Kesimi gerçekleştirmek için tutamağa hafifçe bastırın. Tutamağa güç kullanılarak basılırsa veya yatay güç uygulanırsa, bıçak titreşebilir ve iş parçasında bir iz (testere izi) bırakabilir, kesimin hassasiyeti zarar görebilir.

ÖNEMLİ NOT: Kızaklı kesme sırasında, taşıyıcıyı durdurmadan kılavuz bariyerine doğru hafifçe itin. Kesim sırasında taşıyıcı hareketi durursa, iş parçasında bir iz kalabilir ve kesimin hassasiyeti zarar görebilir.

Kalıp kesme (küçük iş parçalarını kesme)

⚠️UYARI: Kızak uçlarını sabitleyen iki sıkıştırma vidasını iyice sıkılayarak taşıyıcının kullanım sırasında hareket etmemesini sağlayın. Kilitleme vida-larının yeterince sıkıştırılmaması kişisel yaralanmayla sonuçlanabileceğik geri tepmelere neden olabilir.

▶ Şek.45: 1. Ayar vidası 2. Tutucu mekanizması

İş parçaları 52 mm yüksekliği ve 97 mm genişliği aşmıyorsa, aşağıdaki yöntemle kesilebilirler.

1. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için kızak uçlarını sabitleyen iki sıkıştırma vidasını saat yönünde çevirerek gevşetin.

2. İş parçasını uygun tipteki vidayla sabitleyin.

3. Bıçak hiçbir şeyle temas etmeyecek konumday-ken aleti çalıştırın ve biçağı indirmeden önce tam hızına ulaşmasını bekleyin.

4. İş parçasını kesmek için bıçağı yavaşça en alt konuma indirin.

5. Kesim tamamlandığında, aleti kapatın ve biçağı en üst konuma döndürmeden önce biçak tam olarak durana kadar bekleyin.

Kızaklı (itmeli) kesme (geniş iş parçalarını kesme)

AUYARI: Kızaklı kesme yaparken, önce taşıyıcıyı tamamen kendinize doğru çekin ve kola bastırın, ardından taşıyıcıyı kılavuz bariyeri boyunca itin. Taşıyıcı tamamen size doğru çekilmeden kesimi asla başlatmayın. Taşıyıcıyı tamamen kendinize doğru çekmeden kızaklı kesme yaparsanız beklenmeyen bir geri tepme meydana gelebilir ve ciddi kişisel yaralanmalar yaşanabilir.
AUYARI: Kızaklı bir kesim yaparken taşıyıcıyı kendinize doğru çekmeye asla çalışmayın. Kesim sırasında taşıyıcıyı kendinize doğru çekmek beklenmeyen bir geri tepmeye ve ciddi kişisel yaralanmalara yol açabilir.
AUYARI: Tutamak alt konumda kilitli iken asla kızaklı kesim yapmayın.
⚠UYARI: Bıçak dönerken, taşıyıcıyı sabitleyen topuzu asla gevşetmeyin. Kesim sırasında taşıyıcının gevşek olması, beklenmeyen bir geri tepmeye ve ciddi kişisel yaralanmalara yol açabilir.

▶ Şek.46: 1. Ayar vidası 2. Tutucu mekanizması

1. Taşıyıcının rahat bir şekilde kayması için, kızak uçlarını sabitleyen iki sıkıştırma vidasını saatin aksi yönde çevirerek gevşetin.
2. İş parçasını uygun tipteki vidayla sabitleyin.
3. Taşıyıcıyı tamamen kendinize doğru çekin.
4. Biçak hiçbir seyle temas etmeyecek konumdayken aleti çalıştırın ve biçağın tam hızına ulaşmasını bekleyin.
5. Tutamağa bastırın ve taşıyıcıyı kılavuz bariyeri boyunca ve iş parçasına doğru ittirin.
6. Kesim tamamlandığında, aleti kapatın ve biçağı en üst konuma döndürmeden önce biçak tam olarak durana kadar bekleyin.

Gönye kesme

Gönye açısının ayarlanması kısmına bakın.

Eğimli kesim

⚠ UYARI: Bıçağı eğimli bir kesim için ayarladık- tan sonra, aleti kullanmadan önce, taşıyıcının ve bıçağın kesilmek istenen alan boyunca serbest bir şekilde hareket ettiğinden emin olun. Kesme işlemi sırasında taşıyıcının ya da bıçağın çalışması- nın kesintiye uğraması geri tepmeye ve ciddi kişisel yaralanmalara neden olabilir.
⚠ UYARI: Eğimli bir kesim yaparken ellerinizi bıçağın izlediği yoldan uzakta tutun. Bıçağın açısı operatörün bıçağın kesim işlemi sırasında izleyeceği yol konusunda yanılmasına yol açabilir ve bıçakla temas ciddi kişisel yaralanmalara neden olur.
⚠ UYARI: Biçak tamamen durmadan yukarı kaldırılmamalıdır. Eğitimli bir kesim sırasında kesilen parça bıçağın önüne gelebilir. Biçak dönerken yukarı kaldırılırsa kesilen parça bıçaktan çıkabilir ve malzemenin parçalanarak ciddi yaralanmalara yol açmasına neden olabilir.

⚠️ DİKKAT: (Sadece alt bariyeri olan aletler için) Sola eğimli kesimler yaparken alt bariyeri daima dışarı doğru ayarlayın.

▶ Şek.47: 1. Tutucu mekanizması

1. Eğitim açısından ayarlamak için kolu gevşetin ve testere bıçağını eğin (Önceki sayfalarda yer verilen "Gönye açısından ayarlanması" bölümüne bakın). Seçili eğim açısından güvenli bir şekilde sabitlemek için kolu iyice yeniden sıkıladığınızdan emin olun.
2. İş parçasını bir vida ile sabitleyin.
3. Taşıyıcıyı tamamen kendinize doğru çekin.
4. Biçak hiçbir şöyle temas etmeyecek konumdayken aleti çalıştırın ve biçağın tam hızına ulaşmasını bekleyin.
5. Bıçakla paralel olarak basınç uygulayarak tutamağı hafifçe en alt konuma indirin ve iş parçasını kesmek için taşıyıcıyı kılavuz bariyeri boyunca itin.
6. Kesim tamamlandığında, aleti kapatın ve biçağı en üst konuma döndürmeden önce birçok tam olarak durana kadar bekleyin.

ÖNEMLİ NOT: Tutamağa bastırırken biçak ile paralel bir basınç uygulayın. Dönüş kaidesine dik olarak basınç uygulanırsa ya da bir kesim sırasında basıncın yönü değiştirilirse, kesimin hassasiyeti zarar görür.

Birleşik kesme

Birleşik kesme, bir iş parçası üzerinde gönye açısı ile kesme yapılırken aynı anda eğimli açı yapılması işlemidir. Birleşik kesme, tabloda gösterilen açılarda gerçekleştirililebilir.

Gönye açısı Eğitim açısı
Sol ve Sağ 45° Sol 0° -	45°
Sağ 50° Sol 0° - 40°
Sağ 55° Sol 0° - 30°
Sağ 57° Sol 0° - 25°

Birleşik kesme yaparken, "Kalıp kesme", "Kızaklı

kesme", "Gönye kesme" ve "Eğimli kesme" başlıkları verilen açıklamalara başvurun.

Kartonpiyer ve iç bükey kartonpiyer kesme

Kartonpiyer ve iç bükey kartonpiyerler birleşik bir gönye kesme makinasında dönüş kaidesinin üzerine düz yatırılarak kesilebilir.

Yaygın olarak kullanılan iki tip kartonpiyer, bir tip de içbükey kartonpiyer uygulaması vardır. Bunlar; 52/38° duvar açılı kartonpiyer, 45° duvar açılı kartonpiyer ve 45° duvar açılı içbükey kartonpiyer.

▶ Şek.48: 1. 52/38° kartonpiyer 2. 45° kartonpiyer 3. 45° içbükey kartonpiyer

“İç” 90° köşelere uyan (şekilde (a) ve (b)) ve “Dış” 90° köşelere uyan (şekilde (c) ve (d)) kartonpiyer ve içbükey kartonpiyer bağlantıları bulunur.

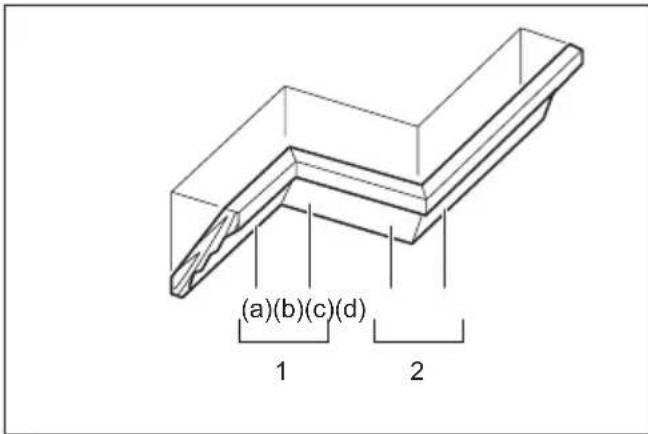

(a)(b)(c)(d) 1 2

1. İç köşe 2. Dış köşe

▶ Şek.49: 1. İç köşe 2. Dış köşe

Ölçüm

Duvar genişliğini ölçün ve iş parçasını genişliğe göre ayarlayın. İş parçasının duvara temas eden kenarının genişliğinin duvarın uzunluğu ile aynı olduğundan emin olun.

▶ Şek.50: 1. İş parçası 2. Duvar genişliği 3. İş parçasının genişliği 4. Duvara temas eden kenar

Testere açısını kontrol etmek için deneme kesimleri yapmak üzere mutlaka birkaç parça kullanın. Dış bükey ve iç bükey kartonpiyer kesimleri sırasında, eğim açısını ve gönye açısını tablo (A)'da gösterildiği gibi ayarlayın ve kartonpiyerleri tablo (B)'de gösterildiği gibi testere kaidesinin üst yüzeyine konumlandırın.

Sola eğimli kesimlerde

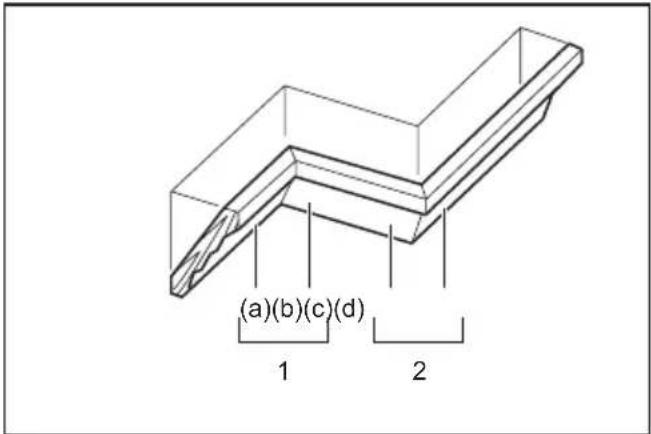

(a)(b)(c)(d) 1 2

1. İç köşe 2. Dış köşe

Tablo (A)

- Şekil- deki kar- tonpiyer konumu		Eğim açısı Górye açısı
		52/38° tipi	45° tipi	52/38° tipi	45° tipi
İç köşe için	(a) Sol	33,9° Sol 30° Sağ		31,6°	Sağ 35,3°
	(b) Sol	31,6° Sol
Dış köşe için	(c)				35,3°
	(d) Sağ			31,6°	Sağ 35,3°

Tablo (B)

- Şekildeki kartonpiyer konumu		Kılavuz bariyerinin karşısındaki kartonpiyer kenarı	Tamamlan-mış parça
İç köşe için (a)	Tavana temas	edecek kenar kılavuz bariyerine dayanmalıdır.	Bitirilen parça bıçağın Sol tarafından yer alacaktır.
	(b) Tavana	a temas edecek kenar kılavuz bariyerine dayanmalıdır.
Dış köşe için (c)			parça bıçağın Sağ tarafından yer alacaktır.
	(d) Tavana	a temas edecek kenar kılavuz bariyerine dayanmalıdır.

Örneğin:

Yukarıdaki şekilde (a) ile gösterilen konum için 52/38° dış bükey kartonpiyer keserken:

• Eğitim açısı ayarını 33,9° SOLA eğin ve ayarlayın.
• Gönye açısı ayarını 31,6° SAGA ayarlayıp sabitleyin.
• Dış bükey kartonpiyeri geniş arka (görünmeyen) yüzeyi dönüş kaidesinin üzerine, TAVANA TEMAS EDECEK KENARI makine üzerindeki kılavuz bariyerine dayanacak şekilde yerleştirin.
• Kesim yapıldıktan sonra kullanılacak parçalardan biten kısım her zaman bıçağın SOL tarafından olacak.

Alüminyum doğramanın kesilmesi

▶ Şek.51: 1. Vida 2. Ara blok 3. Kılavuz bariyeri 4. Alüminyum doğrama 5. Ara blok

Alüminyum doğramaları sabitlerken, alüminyumun deforme olmasını önlemek için ara blokları veya hurda parçalarını kullanın. Bıçak üzerinde alüminyum malzeme birikmesini önlemek için alüminyum doğramayı keserken bir kesim yağı kullanın.

⚠️DİKKAT: Asla kalın veya yuvarlak alüminyum doğramaları kesmeye çalışmayın. Kalın alüminyum doğramalar çalışma sırasında gevşeyebilir, yuvarlak alüminyum doğramalar ise bu aletle sıkı bir şekilde sabitlenemeyebilir.

Ahşap kaplama

AUYARI: Ahşap kaplamayı kılavuz bariyerine monte etmek için vidaları kullanın. Vidalar, vida başları ahşap kaplamanın yüzeyinin altında kalacak şekilde takılmalıdır, böylece kesilen malzemenin konumuna etki etmezler. Kesilen malzemenin yanlış hizalanması kesme işlemi sırasında beklenmeyen harekete, bu da kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara sebep olabilir.

⚠️DİKKAT: Ahşap kaplama olarak eşit kalınlık-taki düz bir tahtayı kullanın.

Ahşap kaplama kullanımı iş parçalarında kıymıksız kesim yapılmasına yardımcı olur. Kılavuz bariyerdeki delikleri kullanarak kılavuz bariyere bir ahşap kaplama takın.

Tavsiye edilen bir ahşap kaplamanın boyutlarını öğrenmek için ilgili şekle bakın.

≥15 mm 35 mm ≥ 420 mm 50 mm - 60 mm 27 mm 92 mm 800mm 70 mm 1

1. Delikler

ÖNEMLİ NOT: Ahşap kaplama takılı olduğunda, dönüş kaidesini tutamak aşağı konumdayken çevirmeyin. Bıçağa ve/veya ahşap kaplamaya zarar gelebilir.

Aynı uzunlukta yinelenen kesimler yapma

⚠️DIKKAT: Standart aksesuarlar olarak tutucular ve tutucu mekanizmaları ile donatılmış alet için bu kullanım türü, ülke mevzuatı gereği yasaktır.

Aynı uzunlukta çok sayıda parça keserken, (220 mm ilâ 385 mm arasında) ayar plakasını (isteğe bağlı aksesuar) kullanın. Ayar plakasını şekilde gösterildiği gibi tutucuya (isteğe bağlı aksesuar) monte edin.

▶ Şek.52: 1. Ayar plakası 2. Tutucu 3. Vida

İş parçanızın kesim çizgisini, kesim tahtasındaki çen- tiğin sağ veya sol tarafı ile hizalayın ve iş parçasını tutarken ayar plakasını iş parçasının ucu ile aynı hizaya getirin. Ardından ayar plakasını vida ile sabitleyin. Ayar plakası kullanılmadığında, vidayı gevşetin ve ayar plakasını kaldırın.

NOT: Tutucu-çubuk düzeneğinin kullanımı (isteğe bağlı aksesuar) yaklaşık 2.200 mm uzunluğa kadar yinelenen kesim yapmanızı sağlar.

Oluk açma

⚠UYARI: Bu tip kesimleri, daha geniş bıçaklar ya da dado bıçaklar kullanarak gerçekleştirmeye çalışmayın. Daha geniş bir bıçakla ya da dado bıçakla oluk açmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir.

AUYARI: Oluk açma dışındaki işlemler sırasında durdurucu kolu orijinal konumuna döndürdüğünüzden emin olun. Durdurucu kol yanlış konumdayken kesim yapmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir.

Dado kesim yapmak için aşağıdaki prosedürü izleyin:

1. Ayar vidasını kullanarak daire testere bıçağının alt limit konumunu ve daire testere bıçağının kesim derinliğini kısıtlamak için durdurucu kolu ayarlayın. Durdurucu kol kısmına bakın.
2. Daire testere bıçağının alt limit konumunu ayarladıktan sonra, kızaklı (itmeli) kesim kullanarak iş parçasının eni boyunca paralel oluklar açın.

▶ Şek.53: 1. Biçakla oluk kesme

1. Oluklar arasındaki iş parçası malzemelerini bir keski ile kaldırın.

Aletin taşınması

⚠️UYARI: Durdurucu pim sadece taşıma ve saklama amacıyla kullanılmalıdır, hiçbir kesim işlemi sırasında asla kullanılmamalıdır. Kesim işlemleri sırasında durdurucu pimin kullanılması testere biçagının beklenmedik şekilde hareket etmesine, bu da geri tepme ya da ciddi kişisel yaralanmalara yol açabilir.
⚠️DİKKAT: Aleti taşımadan önce hareket eden tüm parçaları sabitleyin. Aletin kısımları taşıma sırasında hareket eder ya da kayarsa, kontrolün ya da dengenin kaybedilmesi sonucu ciddi kişisel yaralanmalar yaşanabilir.

▶ Şek.54

1. Batarya kartuşunu çıkarın.
2. Bıçağı 0° şev açısından ve döner tablayı tam sağ gönye açısı konumunda sabitleyin.
3. Sürgü çubuklarını alt sürgü çubuğu arabanın

tamamen operatöre doğru çekilmiş olduğu konumda ve üst çubuklar arabanın tamamen kılavuz kenarlığa doğru itilmiş olduğu konumda kilitleneceği şekilde sabitleyin.

1. Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin.
2. Aleti, alet kaidesinin her iki yanından tutarak taşıyın. Tutucuları, toz torbasını ve benzeri parçaları çıkarırsanız aleti daha kolay taşıyabilirsiniz.

BAKIM

AUYARI: En iyi ve en güvenli performans için bıçağın daima temiz ve keskin olduğundan emin olun. Kör ve/veya kirli bir bıçakla kesim yapmaya çalışmak, geri tepmeye yol açabilir ya da ciddi kişisel yaralanmalarla sonuçlanabilir.

⚠️DİK KAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Kesim açısının ayarlanması

Bu alet fabrikada dikkatli bir şekilde ayarlanmış ve hizalanmıştır fakat kötü bir şekilde taşımak hizalamayı bozabilir. Aletiniz doğru bir şekilde hizalanmamışsa aşağıdakikeri gerçekleştirin:

Gönye açısı

1. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için iki sıkıştırma vidasını sıkın.
2. Dönüş kaidesini, işaretçi gönye ölçeği üzerinde 0°'yi gösterecek şekilde döndürün.
3. Ardından dönüş kaidesini saat yönünde ve saatin aksi yönde çevirerek 0° gönye çentiğine oturmasını sağlayın. (İşaretçi 0°'yi göstermiyorsa olduğu gibi bırakın.)
4. Altıgen anahtarı kullanarak kılavuz bariyeri sabitleyen altıgen soket cívatalarını gevşetin.

▶ Şek.55: 1. Kılavuz bariyeri 2. Altıgen soket civata

1. Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin.

2. Üçgen cetvel, ayarlı gönye vb. yardımıyla kılavuz bariyeri bıçakla dik açı oluşturacak şekilde ayarlayın. Ardından kılavuz bariyer üstündeki altigen soket cívata- ları sağ taraftan başlayarak sırayla iyice sıkın.

▶ Şek.56: 1. Üçgen cetvel 2. Kılavuz bariyeri

1. Gönye ölçeği üzerindeki işaretçinin 0°'yi gösterdiğinden emin olun. İşaretçi 0°'yi göstermiyorsa, işaretçiyi sabitleyen vidayı gevşetin ve işaretçi 0°'yi gösterecek şekilde işaretçiyi ayarlayın.

▶ Şek.57: 1. Vida 2. Gönye ölçeği 3. İşaretçi

Eğim açısı

0° eğim açısı

▶ Şek.58: 1. Kol 2. Kol tutucu 3. 0° eğimli açı ayar-lama civatası 4. Kol 5. Serbest bırakma düğmesi

1. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için iki sıkıştırma vidasını sıkın.
2. Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin.
3. Aletin arkasındaki kolu gevşetin.
4. Bıçağı sağa doğru döndürmek için kolun sağ tarafından 0° eğimli açı ayar civatasını (alt civata) satın aksi yönde iki veya üç devir döndürün.
5. 0° eğimli açı ayarlama civatasını, bıçağın yan tarafı dönüş kaidesinin üst yüzeyi ile dik açı oluşturacak şekilde dikkatli bir şekilde saat yönünde döndürün. Üçgen cetvel, ayarlı gönye vb. aletleri kılavuz olarak kullanın. Ardından kolu iyice sıkın.

▶ Şek.59: 1. Üçgen cetvel 2. Testere bıçağı 3. Dönüş tablasının üst yüzeyi

1. Kol üzerindeki işaretçinin eğim ölçeği üzerinde 0°yi gösterdiğinden emin olun. İşaretçi 0°yi göstermi-yorsa, işaretçiyi sabitleyen vidayı gevşetin ve işaretçi 0°yi gösterecek şekilde işaretçiyi ayarlayın.

▶ Şek.60: 1. Eğitim ölçeği 2. İşaretçi 3. Vida

45° eğim açısı

▶ Şek.61: 1. Sola 45° eğimli açı ayarlama civatası

45° eğimli açıyı sadece 0° eğimli açı ayarını yaptıktan sonra kullanabilirsiniz.

1. Kolu gevşetin ve biçağı tam olarak sola doğru eğin.
2. Kol üzerindeki işaretçinin eğim ölçeği üzerinde 45° açısını gösterdiğini den emin olun. İşaretçi 45°'yi göster-miyorsa, işaretçi 45° açıyı gösterene kadar, kolun sağ tarafından 45° eğimli açı ayar civatasını (üst civata) döndürün.

Kullanımdan sonra

Kullanımdan sonra, parçacıkları ve alete yapılan tozları nemli bir bez veya benzeri ile temizleyin. "Bıçak siperi" bölümünde anlatılan talimatlar uyarınca biçak siperini temiz tutun. Paslanmayı önlemek için kızaklı bölümleri makine yağı ile yağlayın.

Aleti saklarken, kızak uçları dönüş kaidesinden geçecek şekilde taşıyıcıyı kendinize doğru tamamen çekin.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR

AUYARI: Bu el kitabında belirtilen Makita ale-tiniz ile kullanılmaları için bu aksesuarlar ve ek parçalar tavsiye edilmektedir. Başka aksesuar ve ek parçaların kullanımı ciddi kişisel yaralanmalara yol açabilir.

AUYARI: Makita aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bir aksesuarın ya da ek parçanın hatalı kullanımı ciddi kişisel yaralanmalara yol açabilir.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğu uz yerdeki yetkili Makita servisine başvurun.

• Karbid uçlu testere bıçakları (Kesilecek materyalde kullanılacak doğru testere bıçakları için web sitemize bakın veya Makita satıcınıza başvurun.)
  • Vida tertibati (Yatay vida)
• Dikey vida
• Tutucu mekanizması
• Tutucu çubuk mekanizması
• Ayar plakası
• Toz torbası
• Üçgen cetvel
• Altigen anahtar
• Orijinal Makita batarya ve şarj aleti

NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

FR FR

885680E998
