BRUGSANVISNING DLS714Z MAKITA

Model: DLS714
Klingediameter 190 mm
Huldiameter (aksel – landespecifik) 20 mm - 15,88 mm
Maks. tykkelse af savsnit for savklinge 2,2 mm
Maks. geringsvinkel Venstre 47°, Højre 57°
Maks. skråvinkel Venstre 45°, Højre 5°
Hastighed uden belastning 5.700 min	-1
Dimensioner (L x B x H) 655 mm x 430 mm x 445 mm
Mærkespænding DC 36 V
Nettovægt 14,4 - 14,7 kg

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.
• Specifikationer kan variere fra land til land.
• Nettovægtværdien omfatter den letteste og tungeste kombination af tilbehøret til normal og sikker brug og akku(er), som er angivet i brugsanvisningen.

Anvendelig akku og oplader

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

- Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i.

ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere medføre personskade og/eller brand.

Skæredybde (H x B) med klinge 190 mm i diameter

Geringsvinkel	Skråvinkel
	45° (venstre)	0°	5° (højre)
0°	40 mm x 300 mm	52 mm x 300 mm	40 mm x 300 mm
	45 mm x 265 mm(BEMÆRK 1)	60 mm x 265 mm(BEMÆRK 1)	-
45° (venstre og højre)	40 mm x 212 mm	52 mm x 212 mm	-
	45 mm x 185 mm(BEMÆRK 2)	60 mm x 185 mm(BEMÆRK 2)	-
57° (højre)	-	52 mm x 163 mm	-
	-	60 mm x 145 mm(BEMÆRK 3)	-

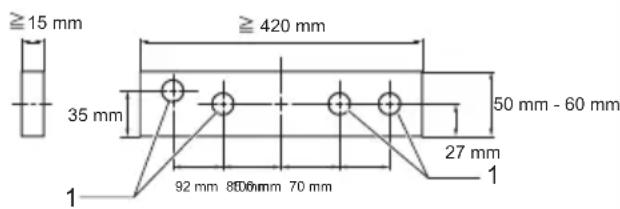

1. Maks. skæredybde ved anvendelse af træanlæg med en tykkelse på 20 mm
2. Maks. skæredybde ved anvendelse af træanlæg med en tykkelse på 15 mm
3. Maks. skæredybde ved anvendelse af træanlæg med en tykkelse på 10 mm

Symboler

Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før brugen.

Læs brugsanvisningen.

Brug beskyttelsesbriller.

For at undgå personskade fra flyvende rester skal De holde savhovedet nede, när De har foretaget snit, indtil klingen er stoppet helt.

	Ved glidende snit skal De først trække slæden helt imod Dem selv og trykke håndtaget ned og derefter skubbe slæden mod anslaget.
	Placer ikke hånden eller fingrene i nærhe-den af klingen.
	Indstil altid UNDERANSLAGET til venstre position ved udførelse af skråsnit mod venstre. Hvis De ikke gør dette, kan opera-tøren komme ud for alvorlig personskade.
Ni-MH Li-ion	Kun for lande inden for EUPå grund af tilstedeværelsen af farlige komponenter i udstyret kan affald af elek-trisk og elektronisk udstyr, akkumulatorer og batterier have en negativ indvirkning på miljøet og folkesundheden.Bortskaf ikke elektriske og elektroniske apparater eller batterier sammen med husholdningsaffald!I overensstemmelse med EF-direktiv om affaldshåndtering af elektrisk og elektronisk udstyr og om akkumulatorer og batterier og affaldsakkumulatorer og -batterier, og i overensstemmelse med national lovgiv- ning, skal brugt elektrisk udstyr, batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kommunalt affald, der er etableret i henhold til bestemmelserne om miljøbeskyttelse.Dette er angivet ved symbolet på den krydsede skraldespand, der er placeret på udstyret.

Tilsigtet anvendelse

Dette værktøj er beregnet til udførelse af præcis lige afkortning og geringssnit i træ.

Anvend ikke saven til at skære i andet end træ, aluminium eller lignende materialer.

Støj

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-3-9:

Lydtryksniveau ( L_pA ): 88 dB (A)

Lydeffektniveau (LWA) : 97 dB (A)

Usikkerhed (K): 3 dB (A)

BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

BEMÆRK: De(n) angivne støjemissionsværdi(er) kan også anvendes i en foreløbig eksponeringsvurdering.

ADVARSEL: Støjemissionen under den faktiske anvendelse af maskinværktøjet kan variere fra de(n) erklærede samlede værdi(er) afhængigt af den måde, hvorpå maskinen anvendes.

ADVARSEL: Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den kører i tomgang i tilgift til afbrydertiden).

Vibration

Den samlede værdi for kontinuerlig vibration (treaksial vektorsum) bestemt i overensstemmelse med EN62841-3-9:

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller mindre Usikkerhed (K): 1,5 m/s ^2

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinværktøjet kan variere fra de(n) erklærede samlede værdi(er), afhængigt af den måde, hvorpå maskinen anvendes.

ADVARSEL: Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

Overensstemmelseserklæringer

Kun for lande i Europa

Overensstemmelseserklæringen er inkluderet i bilag A i denne brugsanvisning.

SIKKERHEDSAD-VARSLER

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Hvis du ikke følger alle nedenstående instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlig personskade.

Ordet "el-værktøj" i advarslerne henviser til det

netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj.

Sikkerhedsinstruktioner for geringssave

1. Geringssave er beregnet til at save i træ eller trælignende produkter. De kan ikke anvendes med slibende afskæringsskiver til at skære i jernholdige metaller som f.eks. bjælker, stænger, stivere osv. Slibestøv får bevægelige dele som f.eks. den nederste beskyttelsesskærm til at sætte sig fast. Gnister fra slibeskæring vil forbrænde den nederste beskyttelsesskærm, savsnitsindlæg og andre plastikdele.
2. Brug skruetvinger til at understøtte arbejdsemnet, när som helst det er muligt. Hvis du understøtter arbejdsemnet i hånden, skal du altid holde hånden mindst 100 mm fra begge sider af savklingen. Anvend ikke denne sav til at skære stykker, der er for små til at kunne fastgøres forsvarligt eller holdes i hånden. Hvis din hånd er placeret for tæt på savklingen, er der større risiko for personskade pga. kontakt med klingen.
3. Arbejdsemnet skal være i ro og fastgjort eller holdt mod både anslaget og bordet. Undlad at indføre arbejdsemnet til klingen eller at skære "på frihånd" på nogen måde. Ikke-fastholdte eller bevægelige arbejdsemner kan blive slynget bort ved høj hastighed og forårsage personskade.
4. Skub saven gennem arbejdsemnet. Undlad at trække saven gennem arbejdsemnet. For at foretage et snit skal du løfte savhovedet og trække det ud over arbejdsemnet uden at skære, starte motoren, trykke savhovedet nedad og skubbe saven gennem arbejdsemnet. Hvis der skæres på tilbagestrøget, vil det sandsynligvis få savklingen til at klatre op oven på arbejdsemnet og kaste klingemonteringen voldsomt mod operatøren.
5. Placer aldrig din hånd over den tilsigtede skærelinje, hverken foran eller bag ved savklingen. Understøttelse af arbejdsemnet med "krydsede hænder", dvs. at holde arbejdsemnet til højre for savklingen med venstre hånd eller omvendt, er meget farligt.

▶ Fig.1

1. Undlad at række bag ved anslaget med nogen af hænderne tættere end 100 mm fra begge sider af savklingen, at fjerne træstykker eller af nogen anden årsag, så længe klingen roterer. Det er muligvis ikke tydeligt, hvor tæt den roterende savklinge er på din hånd, og du kan komme alvorligt til skade.

2. Inspicer arbejdsemnet, før der skæres. Hvis arbejdsemnet er buet eller skævt, skal du fastgøre det med den udvendige buede side mod anslaget. Sørg altid for, at der ikke er mellemrum mellem arbejdsemnet, anslaget og bordet langs skærelinjen. Buede eller skæve arbejdsemner kan vride sig eller flytte sig og kan medføre binding af den roterende savklinge, mens der skæres. Der må ikke være søm eller fremmedlegemer i arbejdsemnet.

3. Undlad at bruge saven, før bordet er ryddet for alle værktøjer, træstykker osv. bortset fra arbejdsemnet. Små rester eller løse stykker træ eller andre genstande, der kommer i kontakt med den roterende klinge, kan blive slynget bort med høj hastighed.

4. Skær kun i ét arbejdsemne ad gangen. Flere stablede arbejdsemner kan ikke fastgøres eller understøttes tilstrækkeligt og kan binde klingen eller flytte sig under skæringen.
5. Sørg for, at geringssaven er monteret eller placeret på en jævn, stabil arbejdsoverflade, før den bruges. En jævn og stabil arbejdsoverflade mindsker risikoen for, at geringssaven bliver ustabil.
6. Planlæg dit arbejde. Hver gang du ændrer indstillingen for skrå- eller geringsvinkel, skal du sikre dig, at det justerbare anslag er indstillet korrekt til at understøtte arbejdsemnet, og at det ikke kommer i vejen for klingen eller beskyttelsessystemet. Uden at slå maskinen "TIL" og uden arbejdsemne på bordet skal du flytte savklingen gennem et komplet simuleret snit for at sikre dig, at der ikke er noget i vejen eller risiko for at skære i anslaget.
7. Sørg for tilstrækkelig understøttelse, for eksempel bordforlængelser, savbukke osv., for et arbejdsemne, der er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavens bord, kan vippe, hvis de ikke er tilstrækkeligt understøttet. Hvis det afskårne stykke eller arbejdsemnet vipper, kan det løfte den nederste beskyttelsesskærm eller blive slynget bort af den roterende klinge.
8. Undlad at bruge en anden person som erstatning for en bordforlængelse eller som ekstra støtte. Ustabil understøttelse af arbejdsemnet kan få klingen til at binde eller arbejdsemnet til at flytte sig under skæringen, så du selv og hjælperen bliver trukket ind i den roterende klinge.
9. Det afskårne stykke må ikke på nogen måde sidde fast eller blive trykket imod den roterende savklinge. Hvis det begrænses, for eksempel med længstopper, kan det afskårne stykke blive klemt mod klingen og slynget voldsomt bort.
10. Brug altid en skruetvinge eller et stykke inventar, der er beregnet til korrekt at støtte runde materialer som f.eks. stænger eller rør. Stænger har tendens til at rulle, når de skæres, hvilket får klingen til at "bide" og trække emnet med din hånd ind i klingen.
11. Lad klingen nå fuld hastighed, før den sættes mod arbejdsemnet. Dette reducerer risikoen for, at arbejdsemnet slynges bort.
12. Sluk for geringssaven, hvis arbejdsemnet eller klingen klemmer sig fast. Vent, til alle bevægelige dele er stoppet, og tag stikket ud af strømkilden og/eller fjern akkuen. Begynd derefter at frigøre det fastklemte materiale. Fortsat savning med et fastklemt arbejdsemne kan medføre, at du mister kontrollen, eller beskadigelse af geringssaven.
13. Når et snit er færdigt, skal du slippe afbryderen, holde savhovedet nede og vente, til klingen er stoppet, før du fjerner det afskårne stykke. Det er farligt at stikke hånden hen til

klingen, mens den stadig kører.

1. Hold godt fast i håndtaget, når der foretages et ufærdigt snit, eller hvis du slipper afbryderen, inden savhovedet er helt nede i den nederste position. Savens bremsefunktion kan medføre, at savhovedet pludseligt trækkes nedad, og medføre risiko for personskade.
2. Brug kun savklingen med den diameter, som er markeret på maskinen eller angivet i vejledningen. Brug af en klinge med forkert størrelse kan muligvis påvirke den korrekte afskærmning af klingen eller skærmfunktionen, hvilket muligvis kan resultere i alvorlig personskade.
3. Brug kun savklinger, der er mærket med en hastighed svarende til eller større end den hastighed, der er angivet på maskinen.
4. Anvend ikke saven til at skære i andet end træ, aluminium eller lignende materialer.
5. (Kun for lande i Europa) Brug altid en klinge, der overholder EN847-1.

Yderligere instruktioner

1. Gør dit værksted børnesikkert med hængelåse.
2. Stå aldrig på maskinen. Det kan medføre alvorlig personskade, hvis maskinen vælter, eller ved utilsigtet kontakt med skæremaskinen.
3. Lad aldrig maskinen køre uovervåget. Sluk for strømmen. Gå ikke fra maskinen, før den er stoppet helt.
4. Anvend ikke saven, uden at beskyttelsesskærmene er på plads. Kontrollér beskyttelsesskærmen for korrekt funktion før hver brug. Anvend ikke saven, hvis beskyttelsesskærmen ikke bevæger sig frit og lukker øjeblikkeligt. Beskyttelsesskærmen må aldrig klemmes eller bindes til åben position.
5. Hold hænderne væk fra savklingens bane. Undgå kontakt med klingen, mens denne kører i frihjul. Dette kan stadig medføre alvorlig personskade.
6. For at reducere risikoen for personskade skal du sætte slæden tilbage til den bageste position efter hvert tværsnit.
7. Fastgør altid bevægelige dele, før maskinen transporteres.
8. Stopstiften eller stoparmen, som låser savhovedet nede, er kun beregnet til transport- og opbevaringsformål og ikke til nogen form for skæring.
9. Efterse omhyggeligt klingen for revner eller beskadigelse før brugen. Udskift øjeblikkeligt en revnet eller beskadiget klinge. Gummi og tjære, der hærdes mod klinger, gør saven langsommere og øger risikoen for tilbageslag. Hold klingen ren ved først at tage den ud af maskinen og derefter rense den med gummi- og tjærefjerner, varmt vand eller petroleum. Benyt aldrig benzin til at rense klingen.
10. Ved foretagelse af et glidende snit kan der forekomme TILBAGESLAG. TILBAGESLAG sker, når klingen binder i arbejdsemnet under en skæring, og savklingen drives hurtigt mod operatøren. Det kan medføre tab af kontrollen og alvorlig personskade. Hvis klingen begynder at binde under en skæring, må du

ikke fortsætte med at skære, men slip med det samme afbryderen.

1. Anvend kun flanger, der er anbefalet til brug med denne maskine.
2. Sørg for ikke at beskadige akslen, flangerne (specielt monteringsfladen) eller bolten. Beskadigelse af disse dele kan medføre beskadigelse af klingen.
3. Sørg for, at drejeskiven er fastlåst og ikke bevæger sig under brug. Brug hullerne i foden til at fastgøre saven til en stabil arbejdsplatform eller bænk. Anvend ALDRIG maskinen, hvis operatørens position kan blive akavet.
4. Sørg for, at spindellåsen er løsnet, før der tændes på afbryderen.
5. Sørg for, at klingen ikke rører drejeskiven i nederste position.
6. Hold godt fast i håndtaget. Vær opmærksom på, at saven ved start og stop bevæger sig let op og ned.
7. Sørg for, at klingen ikke er i berøring med arbejdsemnet, før der tændes på afbryderen.
8. Før maskinen anvendes på arbejdsemnet, skal den køre i tomgang et stykke tid. Vær opmærksom på vibrationer eller rystelser, der kan være forårsaget af forkert montage eller manglende afbalancering af klingen.
9. Afbryd straks anvendelsen, hvis du bemærker noget unormalt under brugen.
10. Forsøg aldrig at fastlåse afbryderen i "TIL"-stillingen.
11. Anvend altid kun det tilbehør, der er anbefalet i denne brugsanvisning. Anvendelse af forkert tilbehør, eksempelvis slibeskiver, kan medføre personskade.
12. Nogle materialer indeholder kemikalier, der kan være giftige. Sørg omhyggeligt for at undgå at indånde støv samt kontakt med huden. Følg materialeleverandørens sikkerhedsdata.
13. Brug ikke en ledningsbaseret strømforsyning med dette værktøj.

Yderligere sikkerhedsregler for laseren

1. LASERSTRÅLING, UNDLAD AT SE IND I STRÅLEN ELLER AT BETRAGTE DEN DIREKTE MED OPTISKE INSTRUMENTER, KLASSE 2M LASERPRODUKT.

GEM DISSE FORSKRIFTER.

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade.

Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater på (1) akku-opladeren, (2) akkuen og (3) produktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan muligvis resultere i en brand, overdreven varme eller eksplosion.

3. Hold straks op med anvendelsen, hvis brugs- tiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.
4. Hvis De har fået elektrolytvæske i øjnene, skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.
5. Vær påpasselig med ikke at komme til at kortslutte akkuen:

(1) Rør ikke ved terminalerne med noget ledende materiale.
(2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende.
(3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

1. Opbevar og brug ikke maskinen og akkuen på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.
2. Lad være med at brænde akkuen, selv ikke i tilfælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.
3. Slå ikke søm i, skær ikke i, knus, kast, tab ikke akkuen og stød ikke akkuen mod en hård genstand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.
4. Anvend ikke en beskadiget akku.
5. De indbyggede litium-ion-batterier er underlagt lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.
6. Når akkuen bortskaffes, skal du fjerne den fra maskinen og bortskaffe den på et sikkert sted. Følg de lokale love vedrørende bortskaffelsen af batterier.

7. Brug kun batterierne med de produkter, som Makita specificerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

8. Hvis maskinen ikke skal bruges i længere tid ad gangen, skal du fjerne batteriet fra maskinen.

9. Akkuen kan muligvis under og efter brug være varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpasselig med håndtering af varme akkuer.
10. Rør ikke terminalen på maskinen straks efter brug, da den bliver varm nok til at forårsage forbrændinger.
11. Sørg for, at spåner, støv eller jord ikke sætter sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængning og funktionsfejl i maskinen eller akkuen, hvilket kan medføre forbrændinger eller personskade.
12. Medmindre maskinen understøtter brugen i nærheden af elektriske højspændingsledninger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvis medføre funktionsfejl på eller nedbrud af maskinen eller akkuen.
13. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING.

FORSIGTIG: Brug kun originale batterier Makita. Brug af uoriginale Makita-batterier, eller terier som er blevet ændret, kan muligvis medføre id på batteriet, hvilket kan forårsage brand, pernskade eller beskadigelse. Det ugyldiggør også kita-garantien for Makita-maskinen og opladeren.

BEMÆRKNING: Makita er ikke ansvarlig for eventuelle ulykker som følge af anvendelsen af uoriginale Makita-batterier eller batterier, der er blevet ændret. Originale Makita-batterier er blevet grundigt evalueret for kompatibilitet med Makita-maskiner og -opladere i overensstemmelse med gældende lovgivning og sikkerhedsstandarder.

Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt afladet. Stop altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.
2. Genoplad aldrig en fuldt opladet akku. Overopladning vil afkorte akkuens levetid.
3. Oplad akkuen ved stuetemperatur ved 10 °C - 40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.
4. Når du ikke anvender akkuen, skal du fjerne den fra maskinen eller opladeren.
5. Oplad akkuen, hvis De ikke skal bruge den i længere tid (mere end seks måneder).

BESKRIVELSE AF DELENE

▶ Fig.2

1

Aflåseknap

2

Afbryderkontakt

3

Klingehus

4

Justeringsskrue (til nedre grænseposition)

5	Justeringsbolt (til maksimal skæredybde)	6	Stoparm	7	Støvpose	8	Skråsnitskala
9	Beskyttelsesskærm	10	Lodret skruestik	11	Anslag	12	Holder
13	Låsearm (til drejeskive)	14	Greb (til drejeskive)	15	Justeringsbolt (til drejeskive)	16	Indlægsplade
17	Viser (til geringsvinkel)	18	Drejeskive	19	Holderenhed	20	Anslagsspindel
21	Underanslag - - - - -

▶ Fig.3

22	Skydestang (øverste)	23	Fingerskrue (til låsning af øverste skydestang)	24	Sekskantnøgle	25	Spændeskrue (til låsning af holder)
26	Håndtag (til justering af skråvinkel)	27	Skydestang (nederste) 28	Fingerskrue (til låsning af nederste skydestang)		-	-

MONTERING

Montering på bænk

ADVARSEL: Sørg for, at værktøjet ikke bevæger sig på understøttelsesfladen. Hvis gerings- saven bevæger sig på understøttelsesfladen under skæringen, risikerer De at miste herredømmet over saven og komme alvorligt til skade.

1. Fastgør bunden til en jævn og stabil overflade, og skru den fast med to bolte. Dette hjælper med at forhindre, at den tipper med personskade til følge.
   ▶ Fig.4: 1. Bolt
2. Drej justeringsbolten i retningen med eller mod uret, så den kommer i berøring med gulvfladen, hvorved værktøjet holdes stabil.
   ▶ Fig.5: 1. Justeringsbolt

Montering af holderne og holderenhederne

BEMÆRK: I nogle lande er holderne og holderenhederne muligvis ikke inkluderet i værktøjspakken som standardtilbehør.

Holderne og holderenhederne understøtter arbejdsemnerne vandret.

Stram anslagsspindlerne mod holderenhederne ved hjælp af sekskantnøglen.

▶ Fig.6: 1. Holder 2. Holderenhed 3. Anslagsspindel 4. Sekskantnøgle

Monter holderne og holderenhederne på begge sider som vist på figuren. Sørg under monteringen for, at anslagsspindlen flugter med som anslaget, när den monteres på maskinen.

▶ Fig.7: 1. Holder 2. Holderenhed 3. Skrue

Stram derefter skruerne fast for at fastgøre holderne og holderenhederne.

FUNKTIONSBESKRI-VELSE

ADVARSEL: Vær altid sikker på, at der er slukket for værktøjet, og at akkuen er fjernet, inden De justerer eller kontrollerer værktøjets funktioner. Hvis De ikke slukker for værktøjet og fjerner akkuen, kan det medføre alvorlig personskade forårsaget af utilsigtet start af værktøjet.

Isætning eller fjernelse af akkuen

⚠ FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen.
⚠ FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikke holder værktøjet og akkuen fast, kan de glide ud af hænderne på Dem og forårsage beskadigelse af værktøjet og akkuen eller personskade.

▶ Fig.8: 1. Rød indikator 2. Knap 3. Akku

Akkuen fjernes ved, at De trækker den ud af værktøjet, idet De skyder knappen på forsiden af akkuen i stilling.

Akkuen monteres ved, at De sætter tungen på akkuen ud for noten i kabinettet og lader den glide på plads.

Sæt den hele vejen ind, så den läses på plads med et lille klik. Hvis den røde indikator på oversiden af knappen er synlig, betyder det, at den ikke er tilstrækkeligt låst.

⚠ FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres, kan den falde ud af værktøjet ved et uheld, hvorved De selv eller personer i nærheden kan komme til skade.
⚠FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis.

BEMÆRK: Værktøjet fungerer ikke med kun én akku.

Beskyttelsessystem til værktøj/batteri

Maskinen er udstyret med et beskyttelsessystem til maskinen/batteriet. Dette system afbryder automatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold:

Overbelastningsbeskyttelse

Når værktøjet betjenes på en måde, der får den til at bruge unormalt meget strøm, stopper værktøjet automatisk uden indikation. Sluk i så fald for værktøjet, og stop den anvendelse, der bevirkede, at værktøjet blev overbelastet. Tænd derefter for værktøjet for at starte igen.

Beskyttelse mod overophedning

Tændt Blinker

Når værktøjet bliver overophedet, stopper den automatisk, og batteriindikatoren blinker i cirka 60 sekunder. Lad i så fald værktøjet køle af, før der tændes for værktøjet igen.

Når batteriladningen bliver for lav, stopper værktøjet automatisk. Hvis produktet ikke fungerer, selvom kontakterne betjenes, skal De tage batterierne ud af værktøjet og lade batterierne op.

Indikation af den resterende batteriladning

▶ Fig.9: 1. Batteriindikator 2. Kontrolknap

Status på batteriindikator Resterende			batteriladning
Tændt Slukket	☐	Blinker
			50% til 100%
			20% til 50%
			0% til 20%
			Genoplad batteriet

Indikation af den resterende batteriladning

Kun til akkuer med indikatoren

Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder.

▶ Fig.10: 1. Indikatorlamper 2. Kontrolknap

Indikatorlamper Resterende			Iadning
	Tændt Slukket Blinker
			75% til 100%
			50% til 75%
			25% til 50%
			0% til 25%
			Genoplad batteriet.
	↑↓		Der er muligvis fejl i batteriet.

BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning.

BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, när batteribeskyttelsessystemet aktiveres.

Automatisk hastighedsændringsfunktion

▶ Fig.11: 1. Tilstandsindikator

Tilstandsindikatorstatus Funktionstilstand
	Højhastighedstilstand
	Tilstand for højt moment

Dette værktøj har en "højhastighedstilstand" og en "tilstand for højt moment". Det skifter automatisk funktionstilstand afhængigt af arbejdsbelastningen. Når tilstandsindikatoren lyser under brug, er værktøj i højt momenttilstand.

Stopstift

⚠ FORSIGTIG: Hold altid i håndtaget, när stopstiften frigøres. Ellers springer håndtaget op, hvilket kan medføre personskade.

Frigør stopstiften ved at trykke let nedad på grebet og trække i stopstiften.

▶ Fig.12: 1. Stopstift

Beskyttelsesskærm

ADVARSEL: Beskyttelsesskærmen må aldrig sættes ud af funktion, og fjederen på skærmen må aldrig fjernes. En synlig klinge på grund af en manglende beskyttelsesskærm kan medføre alvorlig personskade under anvendelsen.

ADVARSEL: Brug aldrig værktøjet, hvis beskyttelsesskærmen eller fjederen er beskadiget, defekt eller mangler. Anvendelse af værktøjet med en beskadiget, fejlbehæftet eller afmonteret beskyttelsesskærm kan medføre alvorlig personskade.

⚠FORSIGTIG: Hold altid beskyttelsesskærmen i god stand for sikker brug. Hold øjeblikkeligt op med brugen, hvis der er uregelmæssigheder i beskyttelsesskærmen. Bekræft, at de fjederbelastede beskyttelsesskærme returnerer.

Når De sænker grebet, hæves beskyttelsesskærmen automatisk. Beskyttelsesskærmen er fjederbelastet og vender tilbage til udgangspositionen, når arbejdet er afsluttet, og grebet atter hæves.

Rengøring

Hvis den gennemsigtige beskyttelsesskærm bliver snavset, eller der sidder så meget savsmuld på den og på en sådan måde, at savklingen og/eller arbejdsemnet ikke længere er synligt, skal akkuen tages ud, og beskyttelsesskærmen skal rengøres med en fugtig klud. Anvend ikke opløsningsmidler eller petroleum-baserede rengøringsmidler på plastic-beskyttelsesskærmen, da dette kan beskadige skærmen. For rengøring løftes beskyttelsesskærmen under henvisning til "Montering eller afmontering af savklingen". Sørg efter rengøringen for at montere klingen og midterafdækningen igen, og stram bolten med indvendig sekskant.

1. Sørg for, at der er slukket for værktøjet, og at akkuerne er taget ud.
2. Drej bolten med indvendig sekskant mod uret ved hjælp af den medfølgende sekskantnøgle, idet der holdes på midterafdækningen.
3. Løft beskyttelsesskærmen og midterafdækningen.
4. Når rengøringen er færdig, skal De sætte midter- afdækningen tilbage og stramme bolten med indvendig sekskant ved at udføre ovenstående trin i omvendt rækkefølge.

ADVARSEL: Fjern ikke den fjeder, der holder beskyttelsesskærmen. Hvis beskyttelsesskærmen bliver beskadiget i tidens løb eller på grund af udsættelse for ultraviolet lys, bedes De kontakte et Makita servicecenter for at få den udskiftet. OMGÅ ELLER AFMONTER ALDRIG BESKYTTELSESSKÆRMEN.

Placering af indlægsplade

Dette værktøj er udstyret med indlægsplader i drejeskiven med det formål at minimere slitage på

afslutningssiden af en savning. Indlægspladerne er fra fabrikken indstillet således, at savklingen ikke kommer i berøring med indlægspladerne. Indstil indlægspladerne inden brugen på følgende måde:

1. Sørg for at fjerne akkuen. Løsn derefter alle de skruer (2 hver i venstre og højre side), der fastholder indlægspladerne.
   ▶ Fig.15: 1. Indlægsplade 2. Skrue
2. Stram kun skruerne så meget, at indlægspladerne stadig nemt kan flyttes med hånden.
3. Sænk håndtaget helt, og tryk stopstiften ind for at låse håndtaget i den nederste stilling.
4. Løsn de to spændeskruer, som fastholder skydestængerne.

▶ Fig.16: 1. Fingerskrue

1. Træk slæden helt imod dig.
2. Indstil indstillingspladerne således, at de lige netop berører siderne af klingetænderne.

▶ Fig.17

▶ Fig.18: 1. Savklinge 2. Klingetænder 3. Indlægsplade 4. Venstre skråsnit 5. Lige snit

1. Stram de forreste skruer (stram ikke for meget).
2. Skub slæden helt mod anslaget, og indstil indlægspladerne således, at de lige netop berører siderne af klingetænderne.
3. Stram de bageste skruer (stram ikke for meget).
4. Frigør stopstiften, når indlægspladerne er indstillet, og hæv håndtaget. Stram derefter alle skruerne godt til.

BEMÆRKNING: Sørg for, når skråvinklen er indstillet, at indlægspladerne er korrekt indstillet. Korrekt indstilling af indlægspladerne bidrager til at yde den rigtige støtte til arbejdsemnet og gøre risikoen for udrivning minimal.

Vedligeholdelse af maksimal skæredybde

Dette værktøj er på fabrikken indstillet til at give den maksimale skæredybde med en 190 mm savklinge. Når der monteres en ny rundsavsklinge, skal den nedre grænseposition på rundsavsklingen altid kontrolleres og, såfremt det er påkrævet, justeres som beskrevet herunder:

1. Fjern akkuen. Skub derefter slæden helt mod anslaget, og sænk håndtaget helt.
   ▶ Fig.19: 1. Justeringsbolt 2. Anslag
2. Brug sekskantnøglen til at dreje justeringsbolten, indtil rundsavsklingen sidder lidt under det sted, hvor anslaget og den øverste flade af drejeskiven mødes.

▶ Fig.20

1. Drej klingen med hånden, idet du holder håndtaget helt nede, for at sikre dig, at rundsavsklingen ikke kommer i berøring med nogen del af den nederste bund. Juster om nødvendigt en smule.

ADVARSEL: Sørg altid for, når en ny rundsavsklinge er monteret, og med akkuen fjernet, at rundsavsklingen ikke kommer i berøring med nogen dele på den nederste bund, når håndtaget sænkes helt. Hvis rundsavsklingen kommer i berøring med bunden, kan det medføre tilbageslag med alvorlig personskade til følge.

▶ Fig.21

Stoparm

Klingens nedre grænseposition kan nemt indstilles med stoparmen. For at indstille den drejes stoparmen i pilens retning som vist på illustrationen. Drej justeringsskruen, og tryk håndtaget helt ned for at kontrollere resultatet.

▶ Fig.22: 1. Justeringsskrue 2. Stoparm

Underanslag

Landespecifikt

⚠FORSIGTIG: Ved udførelse af venstre skråsnit skal underanslaget placeres udvendigt. Ellers kan det komme i berøring med klingen eller en del af værktøjet med risiko for, at operatøren kommer alvorligt til skade.

▶ Fig.23: 1. Underanslag

Dette værktøj er udstyret med et underanslag. Underanslaget skal normalt anbringes indeni. Men ved udførelse af venstre skråsnit skal det placeres udvendigt.

Justering af geringsvinklen

▶ Fig.24: 1. Drejeskive 2. Låsearm 3. Vinkelskala 4. Viser 5. Indstillingsgreb

1. Løsn indstillingsgrebet mod uret.

2. Tryk låsehåndtaget ned, og hold det nede, og juster vinklen på drejeskiven. Brug viseren og geringsskalaen som guide.

3. Stram indstillingsgrebet fast i urets retning.

⚠FORSIGTIG: Efter ændring af geringsvinklen skal drejeskiven altid sikres ved, at indstillingsgrebet spændes stramt til.

BEMAERKNING: Når drejeskiven drejes, skal håndtaget været helt hævet.

Justering af skråvinklen

For at justere vinklen ved skråsnit løsnes håndtaget på bagsiden af værktøjet i retningen mod uret.

▶ Fig.25: 1. Håndtag 2. Udløserknap

Hold håndtaget nede, og vip slæden for at vippe klingen mod venstre. Brug skråsnitskalaen og viseren som guide. Stram derefter håndtaget med uret for at holde armen på plads.

▶ Fig.26: 1. Viser 2. Skräsnitskala 3. Arm

For at vippe klingen mod højre skal De holde håndtaget og vippe slæden let mod venstre og trykke på udløserknappen. Hold udløserknappen nedtrykket, og vip savklingen mod højre. Stram derefter håndtaget.

⚠ FORSIGTIG: Efter ændring af skråvinklen skal håndtaget altid sikres ved, at det strammes i retningen med uret.

BEMAERKNING: Når skråvinklerne ændres, skal De placere indlægspladerne korrekt som forklaret i afsnittet "Placering af indlægsplade".

Justering af håndtagets position

Hvis håndtaget i tidens løb ikke sørger for fuld stramning, skal håndtagets position ændres. Håndtaget kan flyttes i trin på 30°.

Løsn og fjern den skrue, der holder håndtaget. Fjern håndtaget, og monter det igen på en sådan måde, at det er en smule over vandret. Stram derefter håndtaget godt med skruen.

ADVARSEL: Inden akkuen monteres på værktøjet, skal De altid kontrollere, at afbryderkontakten fungerer korrekt og returnerer til "OFF"-stillingen, når den slippes. Anvendelse af værktøjet med en afbryderkontakt, som ikke fungerer korrekt, kan føre til, at De mister herredømmet over værktøjet med alvorlig personskade til følge.

ADVARSEL: Anvend ikke en lås med et skaft eller et kabel, som er mindre end 6,35 mm i diameter. Et mindre skaft eller kabel vil muligvis ikke låse værktøjet i fra-stilling, og utilsigtet brug kan ske med alvorlig personskade som følge.

ADVARSEL: Anvend ALDRIG værktøjet, hvis afbryderkontakten ikke fungerer, som den skal. Ethvert værktøj med en ikke-virkende afbryderkontakt er YDERST FARLIG og skal repareres før yderligere anvendelse, da det ellers kan medføre alvorlig personskade.

ADVARSEL: Af hensyn til Deres sikkerhed er dette værktøj forsynet med en aflåseknap, der forhindrer utilsigtet start af værktøjet. Anvend ALDRIG værktøjet, hvis det kører, når blot De trykker på afbryderkontakten, uden at der først er trykket på aflåseknappen. En afbryderkontakt, der bør repa- reres, kan medføre utilsigtet drift og alvorlig person-skade. Indlevér værktøjet til et Makita servicecenter til reparation F∅R yderligere anvendelse.

ADVARSEL: Aflåseknappen må ALDRIG sættes ud af kraft ved at tape den fast eller på nogen anden måde. En afbryderkontakt med en aflåseknap, der er sat ud af kraft, kan medføre utilsigtet drift og alvorlig personskade.

BEMAERKNING: Tryk ikke hårdt på afbryderkontakten uden først at trykke aflåseknappen ind. Dette kan ødelægge afbryderkontakten.

For at forhindre, at afbryderknappen trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Maskinen startes ved at trykke aflåseknappen ind og

derefter trykke på afbryderknappen. Slip afbryderknappen for at stoppe.

Aflåseknappen kan trykkes fra enten højre eller venstre. Afbryderknappen er forsynet med et hul til indsættelse af en hængelås, så maskinen kan aflåses.

▶ Fig.28: 1. Aflåseknap 2. Afbryderknap 3. Hul til hængelås

SAMLING

ADVARSEL: Sørg altid for, at værktøjet er slukket, og at akkuen er taget ud, før der arbejdes på værktøjet. Hvis værktøjet ikke afbrydes og tages ud af forbindelse, kan det medføre alvorlig personskade.

Opbevaring af sekskantnøgle

Sekskantnøglen opbevares som vist på illustrationen. Når sekskantnøglen skal anvendes, kan den tages ud af nøgleholderen.

Når sekskantnøglen er blevet anvendt, kan den opbe- vares ved, at man lægger den tilbage i nøgleholderen.

▶ Fig.29: 1. Nøgleholder 2. Sekskantnøgle

Montering eller afmontering af savklingen

ADVARSEL: Vær altid sikker på, at der er slukket for værktøj, og at akkuen er taget ud, inden savklingen monteres eller afmonteres. Utilsigtet start af værktøjet kan medføre alvorlig personskade.

⚠FORSIGTIG: Anvend kun den sekskantnøgle, som er leveret af Makita, til at montere eller afmontere savklingen. Anvendelse af andre topnøgler kan medføre en for hård eller for let tilspænding af bolten med indvendig sekskant. Dette kan medføre personskade.

Montering af rundsavsklingen

1. Lås håndtaget i den hævede stilling ved at trykke stopstiften ind.

▶ Fig.30: 1. Stopstift

1. Brug sekskantnøglen til at løsne den bolt med indvendig sekskant, der holder midterafdækningen, ved at dreje den i retningen mod uret. Løft derefter beskyttelsesskærmen og midterafdækningen.

▶ Fig.31: 1. Midterafdækning 2. Bolt med indvendig sekskant 3. Sekskantnøgle 4. Beskyttelsesskærm

1. Tryk på spindellåsen for at låse spindlen, og brug sekskantnøglen til at løsne bolten med indvendig sekskant med uret. Afmontér derefter bolten med indvendig sekskant og den ydre flange.

▶ Fig.32: 1. Spindellås 2. Bolt med indvendig sekskant 3. Ydre flange

1. Montér forsigtigt klingen på den indre flange. Sørg

for, at pilens retning på klingen svarer til pilens retning på klingehuset.

▶ Fig.33: 1. Ydre flange 2. Savklinge 3. Indre flange 4. Bolt med indvendig sekskant (venstreskåret) 5. Spindel 6. Klingemonteringsdel
▶ Fig.34: 1. Savklinge 2. Pil
5. Montér den ydre flange og bolten med indven-dig sekskant, og brug derefter sekskantnøglen til at tilspænde spindlens bolt med indvendig sekskant (venstreskåret) sikkert mod uret, mens du trykker på spindellåsen.
6. Sæt beskyttelsesskærmen og midterafdækningen tilbage til den oprindelige position. Tilspænd derefter bolten med indvendig sekskant på midterafdækningen med uret for at fastgøre midterafdækningen.
7. Frigør håndtaget fra den hævede position ved at trække i stopstiften. Sænk håndtaget for at sikre, at beskyttelsesskærmen bevæger sig korrekt.
8. Sørg for, at spindellåsen har frigjort spindlen, før du skærer.

For værktøj med indre flange til savklinge med 15,88 mm huldiameter

Landespecifikt

Monter den indre flange med siden med fordybningen udad på monteringsskaftet, og placer derefter savklingen (med ringen monteret, hvis det er nødvendigt), den ydre flange og sekskantbolten.

Til maskiner uden ring

▶ Fig.35: 1. Ydre flange 2. Savklinge 3. Indre flange 4. Bolt med indvendig sekskant (venstre-skåret) 5. Spindel

Til maskiner med ring

▶ Fig.36: 1. Ydre flange 2. Savklinge 3. Indre flange 4. Bolt med indvendig sekskant (venstre-skåret) 5. Ring 6. Spindel

ADVARSEL: Hvis ringen er nødvendig for at montere klingen på spindelen, skal du altid sikre dig, at den korrekte ring til klingens dornhul, som du vil anvende, er installeret mellem de indre og ydre flanger. Brug af en ring med et forkert dornhul kan medføre forkert montering af klingen, så klingen bevæger sig og forårsager kraftig vibration, hvilket kan medføre, at du mister herredømmet under anvendelsen, og forårsage alvorlig personskade.

For værktøj med en indre flange til savklinger med andet end 20 mm eller 15,88 mm huldiameter

Landespecifikt

Den indre flange har en klingemonteringsdel med en bestemt diameter på den ene side og en anden diameter på den anden side. Vælg den rigtige side, hvor klingemonteringsdelen passer perfekt ind i hullet på savklingen.

▶ Fig.37: 1. Ydre flange 2. Savklinge 3. Indre flange 4. Bolt med indvendig sekskant (venstreskåret) 5. Spindel 6. Klingemonteringsdel

⚠FORSIGTIG: Sørg for, at klingemonteringsdelen "a" på den indre flange, der er placeret udenfor, passer perfekt i savklingehul "a". Hvis klingen monteres på den forkerte side, kan det medføre farlig vibration.

Afmontering af savklinge

1. Lås håndtaget i den hævede position ved at skubbe stopstiften ind.
2. Brug sekskantnøglen til at løsne den bolt med indvendig sekskant, der holder midterafdækningen, ved at dreje den i retningen mod uret. Løft derefter beskyttelsesskærmen og midterafdækningen.
3. Tryk på spindellåsen for at låse spindlen, og brug sekskantnøglen til at løsne bolten med indvendig sekskant med uret. Afmontér derefter bolten med indvendig sekskant, den ydre flange og klingen.

Når du opbevarer maskinen, skal du montere den ydre flange og tilspænde bolten med indvendig sekskant let i hånden for at forhindre tab.

Støv

ADVARSEL: Afhængigt af det materiale, der arbejdes med, og det anvendte tilbehør, kan det støv, der dannes ved brug af maskinen, være skadeligt. Brugeren anbefales at anvende en egnet støvudsuger for at reducere eksponeringen.

Se afsnittet "EKSTRAUDSTYR" i denne brugsanvisning for alt ekstraudstyr til støvudsugning til rådighed.

Yderligere advarsler:

• For at forhindre indånding af støv anbefales det også at bære en FFP2-støvmaske eller P2-åndedrætsværn.
• Læs afsnittet "VEDLIGEHOLDELSE" i brugsanvisningen til den tilsluttede støvudsuger for at holde støvopsamlingen effekt.
• Følg alle gældende lovkrav for støvkontrol i det land, hvor arbejdet udføres.
• Undlad at anvende en støvudsuger til metalbearbejdning med maskinværktøj. Metalpartikler, der produceres under metal-bearbejdning, kan antænde akkumuleret støv og beskadige støvfilteret inde i støvudsugere, hvilket udgør en alvorlig brandfare.
• Kun for europæiske lande Brugeren anbefales at anvende en støvudsuger i klasse M eller H (som defineret i EN 60335-2-69).

Kontakt det lokale Makita-servicecenter for at få hjælp og support vedrørende støvudsugere.

Hvis du ønsker at udføre en ren skæreoperation, skal du tilslutte en Makita-støvsuger. Anvend den forreste manchet 38 til at tilslutte slangen. Den udvendige diameter på støvmundstykket til slangetilslutningen er 38 mm.

▶ Fig.38

Støvpose

Ekstraudstyr

Anvendelse af støvposen giver et renere arbejdsmiljø og gør det nemmere at opsamle støv.

Støvposen sættes på ved, at posens mundstykke sættes over støvmundstykket.

Lukkeskinnen monteres ved, at man sætter den øverste ende af lukkeskinnen ud for det trekantede mærke på støvposen.

Når støvposen er cirka halvt fyldt, tages den af værk-tøjet og lukkeskinnen trækkes ud. Tøm støvposen, og bank let på den, så de støvpartikler, der har samlet sig på de indvendige flader og som kan nedsætte effektiviteten af støvopsamlingen, fjernes.

▶ Fig.39: 1. Støvpose 2. Støvtud 3. Lukkeskinne

Fastspænding af arbejdsemnet

ADVARSEL: Det er yderst vigtigt altid at sørge for, at arbejdsemnet er ordentligt fast-spændt i den rigtige type skruestik. Forsømmelse af at gøre dette kan medføre alvorlig personskade og forvolde skade på værktøjet og/eller arbejdsemnet.

ADVARSEL: Når der skæres i et arbejdsemne, som er længere end savens støtteplade, skal materialet understøttes i hele dets længde ud over støttepladen og i samme højde for at holde materialet plant. En ordentlig understøttelse af arbejdsemnet bidrager til at undgå fastklemning af klingen og eventuelt tilbageslag, hvilket kan medføre alvorlig personskade. Forlad Dem ikke udelukkende på den lodrette og/eller vandrette skruestik ved fastspænding af emnet. Tynde materialer har en tendens til at bøje. Understøt et emne i hele dets længde, så det undgås, at klingen klemmes fast med TILBAGESLAG som resultat.

ADVARSEL: Fastgør arbejdsemnet fast mod drejeskiven og anslaget med skruestikken under alt arbejde. I modsat fald kan materialet flytte sig under skæringen, beskadige klingen og blive kastet ud, hvilket kan medføre tab af kontrollen og forårsage alvorlig personskade.

Monter den lodrette skruestik i enten venstre eller højre side af anslaget eller holderenheden. Sæt skruestangen ind i hullet på anslaget eller holderenheden, og stram den nederste skrue for at holde skruestangen på plads.

▶ Fig.41: 1. Skruearm 2. Skruestang 3. Anslag 4. Holder 5. Holderenhed 6. Skrueknap 7. Nederste skrue 8. ∅verste skrue

Indstil skruearmen efter arbejdsemnets tykkelse og form, og fastspænd den ved at stramme den øverste skrue. Hvis den øverste skrue kommer i kontakt med anslaget, skal skruen monteres på den anden side af skruearmen. Sørg for, at ingen del af værktøjet kommer i kontakt med skruestikken, når håndtaget sænkes helt, og slæden skubbes eller trækkes hele vejen. Hvis nogen dele berører skruestikken, bør skruearmen genindstilles.

Tryk arbejdsemnet fladt mod anslaget og drejeskiven. Juster arbejdsemnet til den ønskede skråsnitposition, og fastgør det ved at stramme skrueknappen.

Vandret skruestik

Ekstraudstyr

ADVARSEL: Fastspænd kun arbejdsemnet, når indikatoren er i den øverste position.

Forsømmelse af dette kan medføre, at arbejdsemnet ikke fastspændes ordentligt. Dette kan igen medføre, at arbejdsemnet slynges bort, hvilket kan beskadige klingen eller medføre, at man mister kontrollen over værktøjet, hvilket kan medføre personskade.

▶ Fig.42: 1. Skrueknap 2. Indikator 3. Skruespindel 4. Bund

Den vandrette skruestik kan monteres på venstre side af bunden.

Ved at dreje skrueknappen i retningen mod uret, frigøres skruen, og skruespindelen kan bevæges hurtigt ind og ud. Ved at dreje skrueknappen i retningen med uret holdes skruen på plads.

Arbejdsemnet fastholdes ved, at man drejer skrueknappen forsigtigt i retningen med uret, indtil indikatoren når den øverste position, og derefter spænder godt til. Hvis skrueknappen tvinges ind eller trækkes ud, mens den drejer i retningen med uret, kan indikatoren stoppe i en vinkel. I så fald skal skrueknappen drejes tilbage i retningen mod uret, indtil skruen frigøres, og derefter igen drejes forsigtigt i retningen med uret.

Den vandrette skruestiks maksimale kapacitet er 120 mm i bredden.

Holdere og holderenhed

Ekstraudstyr

⚠FORSIGTIG: For maskiner, der er udstyret med holdere og holderenheder som standardtilbehør, er denne form for brug ikke tilladt pga. lovgivningen i landet.

ADVARSEL: Understøt altid et langt arbejdsemne således, at det flugter med dreje-skivens øverste overflade, således at skæringen bliver nøjagtig og at der ikke opstår en farlig situation, hvor man mister herredømmet over værktøjet. En ordentlig understøttelse af arbejdsemnet bidrager til at undgå fastklemning af klingen og eventuelt tilbageslag, hvilket kan medføre alvorlig personskade.

Holderne og holderenheden (ekstraudstyr) kan monteres på begge sider, hvilket er ideelt til at holde arbejdsemnet vandret.

Monter dem på siden af værktøjet, og stram derefter skruerne fast for at fastgøre dem.

▶ Fig.43: 1. Holder 2. Holderenhed

Når der skæres i lange arbejdsemner, skal holderstan- genheden (ekstraudstyr) anvendes. Det udgøres af to holderenheder og to stænger 12.

▶ Fig.44: 1. Holderenhed 2. Stang 12

ANVENDELSE

ADVARSEL: Sørg for, at savklingen ikke berører arbejdsemnet, el. lign. før værktøjet startes. Hvis der tændes for værktøjet, mens klingen er i berøring med arbejdsemnet, kan det medføre tilbage-slag og alvorlig personskade.

ADVARSEL: Efter en skæring må klingen ikke hæves, før den er standset fuldstændigt. Hvis en klinge, der kører i frihjul, hæves, kan det medføre alvorlig personskade og beskadige arbejdsemnet.

ADVARSEL: Undgå at berøre spændeskruerne, der holder skydestængerne, mens savklingen roterer. Ellers kan De miste kontrollen med værktøjet, hvilket kan medføre personskade.

⚠ FORSIGTIG: Undlad at frigøre savhovedet ukontrolleret fra den helt nedadgående position. Et ukontrolleret savhoved kan ramme dig og resultere i personskade.

BEMÆRKNING: Før brugen bør håndtaget altid frigøres fra den nederste stilling, ved at der trækkes i stopstiften.

BEMÆRKNING: Læg ikke for meget tryk på håndtaget, når der saves. Et for kraftigt tryk kan resultere i overbelastning af motoren og/eller formindsket saveeffektivitet. Tryk kun håndtaget ned med så megen kraft, som der kræves for at udføre ubesværet savning, og uden at klingens hastighed reduceres ret meget.

BEMÆRKNING: Tryk forsigtigt håndtaget ned for at udføre savningen. Hvis håndtaget trykkes ned med magt, eller hvis det udsættes for sidelæns tryk, kan savklingen vibrere og efterlade mærker (savmærker) på arbejdsemnet, og savningen vil muligvis ikke være nøjagtig.

BEMÆRKNING: Ved glidende snit skal slæden forsigtigt skubbes mod anslaget uden at stoppe. Hvis slædens bevægelse stoppes under savningen, kan der komme et mærke på arbejdsemnet, og savningen vil desuden muligvis ikke være nøjagtig.

Savning ved tryk (savning i små arbejdsemner)

ADVARSEL: Stram de to spændeskruer, som holder skydestængerne, godt til i retningen med uret, således at slæden ikke vil flytte sig under arbejdet. Utilstrækkelig stramning af låseskruen kan medføre tilbageslag, hvilket kan føre til alvorlig personskade.

▶ Fig.45: 1. Fingerskrue 2. Holderenhed

Arbejdsemner op til 52 mm i højden og 97 mm i bredden kan saves på følgende måde.

1. Skub slæden helt mod anslaget, og stram de to spændeskruer, som holder skydestængerne, i retningen med uret for at fastspænde slæden.

2. Fastspænd arbejdsemnet med den rigtige type skruestik.

3. Tænd for værktøjet, uden at klingen kommer i kontakt, og vent, til klingen er kommet op på fulde omdrejninger, inden sænkning.

4. Sænk derefter grebet forsigtigt til den helt sæn- kede position for at skære arbejdsemnet.
5. Når savningen er færdig, skal De slukke for værk-tøjet og vente, til klingen er stoppet helt, før klingen returneres til dens øverste position.

Glidende (tryk) snit (skæring af brede arbejdsemner)

ADVARSEL: Når De udfører et glidende snit, skal slæden først trækkes hele vejen mod Dem, mens grebet trykkes helt ned, og derefter skubbes slæden fremad mod anslaget. Start aldrig skæringen, hvis slæden ikke er trukket hele vejen mod Dem. Hvis De foretager det glidende snit, uden at slæden er trukket hele vejen mod Dem, kan der opstå uventede tilbageslag med alvorlig personskade til følge.
ADVARSEL: Forsøg aldrig at udføre et gli-dende snit ved at trække slæden mod Dem. Hvis De trækker slæden mod Dem under skæring, kan der opstå uventede tilbageslag, hvilket kan medføre med alvorlig personskade.
ADVARSEL: Udfør aldrig savning ved gliden med håndtaget låst i den nederste position.
⚠ ADVARSEL: Løsn aldrig knappen, som fastholder slæden, mens savklingen roterer. En løs slæde under skæring kan bevirke, at der opstår uventede tilbageslag, hvilket kan medføre alvorlig personskade.

▶ Fig.46: 1. Fingerskrue 2. Holderenhed

1. Løsn de to spændeskruer, som holder skydestængerne, i retningen mod uret, så slæden kan glide frit.
2. Fastspænd arbejdsemnet med den rigtige type skruestik.
3. Træk slæden helt imod dem.
4. Tænd for værktøjet, uden at savklingen berører arbejdsemnet, og vent, til klingen er kommet op på fulde omdrejninger.
5. Tryk håndtaget ned, og skub slæden frem mod anslaget og gennem arbejdsemnet.
6. Når savningen er færdig, skal De slukke for værk-tøjet og vente, til klingen er stoppet helt, før klingen returneres til dens øverste position.

Geringssnit

Se afsnittet om justering af geringsvinklen.

Skråsnit

ADVARSEL: Sørg for, efter indstilling af klingen til skråsnit, og inden De anvender værktøjet, at slæden og klingen kan bevæge sig uhindret gennem hele området for det planlagte snit.
Afbrydelse af slædens eller klingens bevægelse under skæringen kan medføre tilbageslag og alvorlig personskade.
ADVARSEL: Hold hænderne uden for klingens bane, når et skråsnit udføres. Klingens vinkel kan forvirre operatøren med hensyn til klingens faktiske bane under skæringen, og kontakt med klingen vil medføre alvorlig personskade.
ADVARSEL: Klingen bør ikke hæves, før den er stoppet helt. Under et skråsnit kan det afskårne stykke komme til at hvile mod klingen. Hvis klingen hæves, mens den roterer, kan det afskårne stykke blive slynget bort fra klingen, hvilket kan bevirke, at materialet fragmenteres, og medføre alvorlig personskade.
⚠FORSIGTIG: (Kun for værktøjer med underanslag) Anbring altid underanslaget udvendigt, när der udføres venstre skråsnit.

▶ Fig.47: 1. Holderenhed

1. Løsn håndtaget, og vip savklingen for at indstille vinklen til skråsnit (vi henviser til det tidligere afsnit "Justering af skråvinklen"). Sørg for at spænde armen godt fast igen, så skråsnitvinklen ikke ændrer sig.
2. Fastspænd arbejdsemnet i skruestikken.
3. Træk slæden helt imod dig.
4. Tænd for værktøjet, uden at savklingen berører arbejdsemnet, og vent, til klingen er kommet op på fulde omdrejninger.
5. Sænk forsigtigt håndtaget til den laveste position, mens der lægges tryk parallelt med savklingen, og skyd slæden mod anslaget for at skære arbejdsemnet.
6. Når savningen er færdig, skal De slukke for værk-tøjet og vente, til klingen er stoppet helt, før klingen returneres til dens øverste position.

BEMÆRKNING: Når håndtaget trykkes ned, skal dette gøres, samtidig med at savklingen trykkes ned. Hvis der bruges magt lodret på drejeskiven, eller hvis trykket ændres under bearbejdningen, bliver det udførte snit ikke nøjagtigt.

Kombineret snit

Kombineret snit er betegnelsen for den proces, hvor der frembringes en skråvinkel, samtidig med at der laves en geringsvinkel i arbejdsemnet. Kombineret snit kan udføres i en vinkel som vist i nedenstående tabel.

Geringsvinkel Skråvinkel

Venstre og højre 45° Venstre 0° - 45°

Højre 50° Venstre 0° - 40°

Højre 55° Venstre 0° - 30°

Højre 57° Venstre 0° - 25°

Skærekrone og indskæringsdele

Krone- og indskæringsdele kan skæres med en afkorter-geringssav med delene placeret fladt på drejeskiven.

Der er to almindelige typer kronefremspring og en type indskæringsdel, 52/38° vægvinkelkrone-fremspring, 45° vægvinkelkronefremspring og 45° vægvinkelindskæringsdele.

▶ Fig.48: 1. 52/38° type kronefremspring 2. 45° type kronefremspring 3. 45° type indskæringsdel

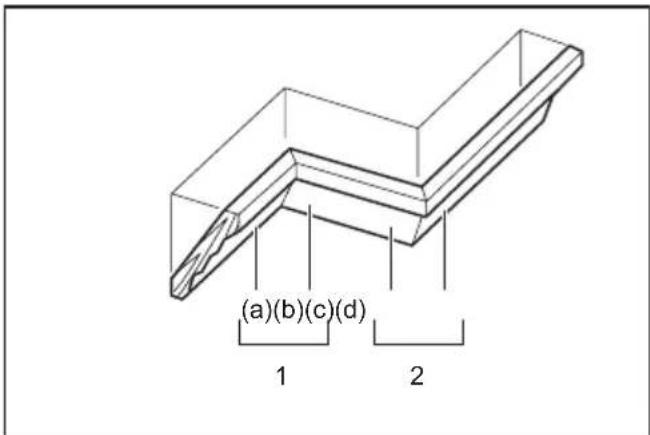

Der er krone- og indskæringsled, som er lavet til at passe "indvendige" 90° hjørner ((a) og (b) i figuren) og "udvendige" 90° hjørner ((c) og (d) i figuren).

(a)(b)(c)(d) 1 2

1. Indvendigt hjørne 2. Udvendigt hjørne

▶ Fig.49: 1. Indvendigt hjørne 2. Udvendigt hjørne

Måling

Mål vægbredden, og juster bredden af arbejdsemnet i forhold til denne. Sørg altid for, at bredden af arbejdsemnets vægkontaktkant er den samme som væglængden.

▶ Fig.50: 1. Arbejdsemne 2. Vægbredde 3. Bredde af arbejdsemnet 4. Vægkontaktkant

Når De skærer kronefremspring og indskæringsdele, skal skråvinklen og geringsvinklen indstilles som indikeret i tabellen (A) og delene på topfladen af savpladen placeres som indikeret i tabellen (B).

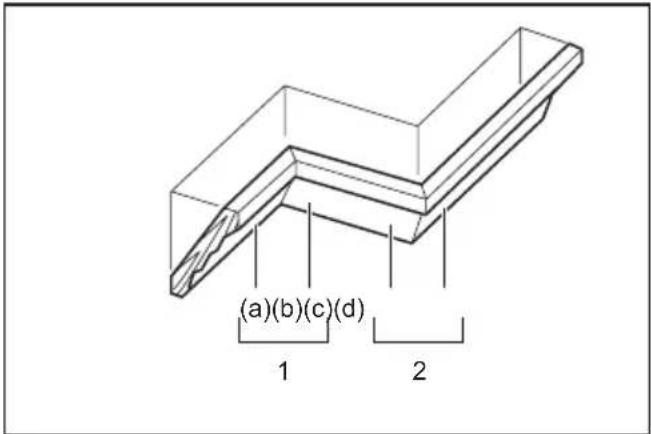

Ved venstre skråsnit

(a)(b)(c)(d) 1 2

1. Indvendigt hjørne 2. Udvendigt hjørne

Tabel (A)

-Frems-prings-position i figuren		Skråvinkel Geringsvinkel
		52/38°type	45°type	52/38°type	45°type
Til ind-vendigt hjørne	(a) Venstre	33,9°	Ven-stre30°	Højre31,6°	Højre35,3°
	(b) Venstre			31,6°	Ven-stre35,3°
Til udven-digt hjørne	(c)
	(d) Højre			31,6°	Højre35,3°

Tabel (B)

– Fremsprings-position i figuren		Fremsprings-kant mod anslag	Færdiggjort stykke
Til indvendigt hjørne	(a) Loftsk	kontakt-kanten bør hvile mod anslaget.	Afsluttet stykke vil være på venstre side af klingen.
	(b) Vægk	kontakt-kanten bør hvile mod anslaget.
Til udvendigt hjørne	(c) Afsluttet		stykke vil være på højre side af klingen.
	(d) Loftsk	kontakt-kanten bør hvile mod anslaget.

Eksempel:

I tilfælde af skæring af 52/38° type kronefremspring til stilling (a) i figuren ovenfor:

• Vip og fastgør skråvinkelindstillingen til 33,9° VENSTRE.
• Juster og fastgør geringsvinkelindstillingen til 31,6° H∅JRE.
• Læg kronefremspringet med den brede bag-side (skjult) nedad på drejeskiven med dens LOFTSKONTAKTKANT mod anslaget på saven.
• Det færdige stykke, som skal anvendes, vil altid være på den VENSTRE side af klingen, efter at skæringen er lavet.

Skæring af aluminiumekstrudering

▶ Fig.51: 1. Skruestik 2. Mellemblok 3. Anslag 4. Aluminiumekstrudering 5. Mellemblok

Ved fastgøring af aluminiumekstruderinger skal der benyttes mellemblokke eller stykker af affaldstræ som vist i figuren til at forhindre deformering af aluminiummet. Brug et skæresmøremiddel ved skæring af aluminiumekstruderingen for at forhindre, at der opsamles aluminiumsmateriale på klingen.

⚠FORSIGTIG: Forsøg aldrig at skære i tykke eller runde aluminiumekstruderinger. Tykke aluminiumekstruderinger kan rive sig løs under arbejdet, og runde aluminiumekstruderinger kan ikke fastgøres forsvarligt på denne maskine.

Træanlæg

ADVARSEL: Anvend skruer til at fastgøre træanlægget på anslaget. Skruerne bør installeres således, at skruehovederne er under overfladen på træanlægget, således at de ikke kommer i vejen for det materiale, der skæres i. Hvis det materiale, der skæres i, ikke er rettet korrekt ind, kan det medføre uventet bevægelse under skæringen, hvilket kan resultere i, at De mister kontrollen med værktøjet med alvorlig personskade til følge.

⚠FORSIGTIG: Anvend et lige stykke træ med ensartet tykkelse som træanlæg.

Anvendelse af træanlæg hjælper med til opnåelse af snit, der er fri for splinter. Fastgør et træanlæg til anslaget ved hjælp af hullerne i anslaget. Se illustrationen angående målene for et foreslået træanlæg.

≥15 mm 35 mm ≥420 mm 50 mm - 60 mm 27 mm 92 mm 800mm 70 mm 1

1. Huller

BEMÆRKNING: Når træanlægget er monteret, må De ikke dreje drejeskiven med håndtaget sænket. Klingen og/eller træanlægget vil i så fald lide skade.

Skæring af ensartede længder

⚠FORSIGTIG: For maskiner, der er udstyret med holdere og holderenheder som standardtilbehør, er denne form for brug ikke tilladt pga. lovgivningen i landet.

Hvis flere stykker materiale skal skæres til den samme længde mellem 220 mm og 385 mm, skal De bruge indstillingspladen (ekstraudstyr). Monter indstillingspladen på holderen (ekstraudstyr) som vist på illustrationen.

▶ Fig.52: 1. Indstillingsplade 2. Holder 3. Skrue

Ret snitlinjen på arbejdsemnet ind efter enten den venstre eller højre side af slidsen i indlægspladen. Mens arbejdsemnet holdes fast, bringes indstillingspladen i flugt med enden af arbejdsemnet. Fastgør derefter indstillingspladen med skruen. Når indstillingspladen ikke anvendes, løsnes skruen, og indstillingspladen drejes væk, så den ikke er i vejen.

BEMÆRK: Anvendelse af holderstangenheden (ekstraudstyr) muliggør savning af ensartede længder op til cirka 2.200 mm.

Notskæring

ADVARSEL: Forsøg ikke at udføre denne type skæring ved at anvende en bredere type klinge eller friseskæringsklinge. Forsøg på at udføre en notskæring med en bredere type klinge eller en friseskæringsklinge kan medføre uventede skæringsresultater og tilbageslag, hvilket kan forår-sage alvorlig personskade.

ADVARSEL: Sørg altid for at sætte stoparmen tilbage til udgangsstillingen, når De udfører andet end notskæring. Forsøg på at udføre skæringer med stoparmen i en forkert stilling kan medføre uventede skæringsresultater og tilbageslag, hvilket kan forårsage alvorlig personskade.

Benyt følgende fremgangsmåde for en skæring af frisetypen:

1. Juster den nederste grænseposition for rundsavsklingen ved hjælp af justeringsskruen og stoparmen for at begrænse rundsavsklingens skæredybde. Se afsnittet om stoparm.
2. Efter justering af rundsavsklingens nedre græn-seposition, skæres parallelle riller på tværs af emnets bredde ved anvendelse af glidende (tryk) snit.

1. Fjern materialet mellem noterne med en mejsel.

Transport af værktøjet

ADVARSEL: Stopstiften er kun til transport- og opbevaringsformål og må aldrig anvendes til skærearbejde. Anvendelse af stopstiften til skærear- bejde kan føre til, at savklingen uventet bevæger sig med tilbageslag og personskade til følge.
⚠ FORSIGTIG: Fastgør altid bevægelige dele, før værktøjet transporteres. Hvis dele af værktøjet bevæger sig eller glider, når værktøjet bæres, kan De miste herredømmet over værktøjet eller tabe fodfæstet, hvilket kan medføre personskade.

▶ Fig.54

1. Fjern akkuen.
2. Fastgør klingen ved 0° skråsnitvinkel, og drej drejeskiven til den fulde højre geringsvinkelposition.

3. Fastgør skydestængerne således, at den nederste skydestang er låst i stillingen med slæden trukket helt mod operatøren og de øverste skydestænger er låst i stillingen med slæden skubbet helt frem til anslaget.

4. Sænk håndtaget fuldstændigt, og lås det i den laveste position ved at skubbe stopstiften ind.

5. Bær værktøjet ved at holde i begge sider af værk- tøjets bund. Hvis De fjerner holderne, støvposen osv., bliver det nemmere at bære værktøjet.

VEDLIGEHOLDELSE

ADVARSEL: Sørg altid for, at klingen er skarp og ren, for at opnå det bedste resultat.

Forsøg på at skære med en sløv og/eller snavset klinge kan medføre tilbageslag og resultere i alvorlig personskade.

A FORSIGTIG: Vær altid sikker på, at værktøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse.

BEMÆRKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

Justering af skærevinklen

Dette værktøj er omhyggeligt indstillet og justeret på fabrikken, men indstillingerne kan ændre sig under transport og brug. De kan selv foretage indstillinger som beskrevet herunder, hvis værktøjet ikke er indstillet korrekt:

Geringsvinkel

1. Skub slæden mod anslaget, og stram de to spændeskruer for at fastspænde slæden.
2. Drej drejeskiven, så viseren står ud for 0° på vinkelskalaen.
3. Drej drejeskiven en smule i retningen med og mod uret for at stille drejeskiven i 0° mærket. (Lad den være som den er, hvis viseren ikke viser 0°.)
4. Løsn boltene med indvendig sekskant, som holder anslaget, med sekskantnøglen.

▶ Fig.55: 1. Anslag 2. Bolt med indvendig sekskant

1. Sænk håndtaget fuldstændigt, og lås det i den laveste position ved at skubbe stopstiften ind.
2. Juster anslaget, til det danner en ret vinkel med klingen, ved hjælp af en trekantslineal, anslagsvinkel osv. Fastspænd derefter boltene med indvendig sekskant på anslaget, begyndende fra højre.

▶ Fig.56: 1. Trekantslineal 2. Anslag

1. Sørg for, at viseren står ud for 0° på vinkelskalaen. Hvis den ikke står ud for 0°, løsnes skruen, som holder viseren, og viseren justeres, til den står ud for 0°.
   ▶ Fig.57: 1. Skrue 2. Vinkelskala 3. Viser

Skråvinkel

0° skråvinkel

▶ Fig.58: 1. Håndtag 2. Armholder 3. Justeringsbolt til 0° graders skråvinkel 4. Arm 5. Udløserknap

1. Skub slæden mod anslaget, og stram de to spændeskruer for at fastspænde slæden.
2. Sænk håndtaget fuldstændigt, og lås det i den laveste position ved at skubbe stopstiften ind.
3. Løsn håndtaget på bagsiden af maskinen.
4. Drej justeringsbolten (nederste bolt) til 0° skråvinkel på højre side af armen to eller tre gange i retningen mod uret for at vippe savklingen mod højre.
5. Drej forsigtigt justeringsbolten til 0° skråvinkel i retningen med uret, indtil siden af klingen danner en ret vinkel med overfladen af drejeskiven. Brug trekantslinealen, anslagsvinklen osv. som guide. Fastspænd derefter håndtaget godt.

▶ Fig.59: 1. Trekantslineal 2. Savklinge 3. Overflade på drejeskive

1. Sørg for, at viseren på armen viser 0° på vinkelskalaen. Hvis den ikke viser 0°, løsnes skruen, som holder viseren, og viseren justeres, så den står ud for 0°.
   ▶ Fig.60: 1. Skråsnitskala 2. Viser 3. Skrue

45° skråvinkel

▶ Fig.61: 1. Venstre 45° skråvinkeljusteringsbolt

Indstil kun 45° skråvinklen efter først at have udført justeringen for 0° skråvinklen.

1. Løsn håndtaget, og vip klingen helt til venstre.
2. Sørg for, at viseren på armen viser 45° på vinkel-skalaen. Hvis den ikke viser 45°, drejes justeringsbolten til 45° skråvinkel (øverste bolt) på højre side af armen, indtil viseren står ud for 45°.

Efter anvendelse

Efter anvendelse aftørres spåner eller støv, der måtte klæbe til værktøjet, med en klud eller lignende. Hold beskyttelsesskærmen ren som beskrevet i afsnittet "Beskyttelsesskærm". Smør de glidende dele på værktøjet med maskinolie for at forhindre rustdannelse.

Når værktøjet skal opbevares, skal slæden trækkes helt mod Dem selv, så tappene bliver sat helt ind i drejeskiven.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.

EKSTRAUDSTYR

ADVARSEL: Dette Makita udstyr og tilbehør bør anvendes sammen med Deres Makita værktøj, sådan som det er beskrevet i denne brugsanvisning. Anvendelse af andet ekstraudstyr eller tilbehør kan medføre alvorlig personskade.
ADVARSEL: Anvend kun Makita ekstraudstyr eller tilbehør til det beregnede formål. Misbrug af ekstraudstyr eller tilbehør kan medføre alvorlig personskade.

Hvis De behøver hjælp ved valg af tilbehør eller ønsker

yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

- Savklinge med hårdmetalplatte (Se vores websted, eller kontakt den lokale Makita-forhandler angående de korrekte savklinger, der skal bruges til det materiale, der skal skæres.)

• Skruestik (vandret skruestik)
• Lodret skruestik
• Holderenhed
  • Holderstangenhed
• Indstillingsplade
• Støvpose
• Trekantslineal
• Sekskantnøgle
  • Original Makita-akku og oplader

BEMÆRK: Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land.

ΠΡΟΔΙΑΓΡΑΦΕΣ
