KULLANIM KILAVUZU RM 650 T STIHL

TR Kullanım kılavuzu

Hürriyet Mahallesi Manas Caddesi No.1

35473 Menderes, İzmir

Telefon: [phone]

Fax: [phone]

Hürriyet Mahallesi Manas Caddesi No.1

35473 Menderes, İzmir

Telefon: [phone]

Fax: [phone]

Hürriyet Mahallesi Manas Caddesi No.1

35473 Menderes, İzmir

Telefon: [phone]

Fax: [phone]

20. Dati tecnici

RM 650.0 T, RM 650.0 V, RM 650 VE, RM 650.0 VS:

STIHL ürünlerini tercih ettiğinizden dolayı teşekkür ederiz. Ürünlerimizi, müşterilerimizin talepleri ve istekleri doğrultusunda yüksek kalite ile geliştiriyor ve üretiyoruz. Bu sayede ekstrem şartları yerine getiren ve yüksek derecede güvenilir ürünler geliştirilmektedir.

STIHL markası aynı zamanda, alanında da yüksek kalite sunar. Bayilerimizden ve ihtisas mağazalarından ürünlerimizin kullanımı ve teknik özellikleri hakkında detaylı bilgi alabilirsiniz.

Ürünlerimize göstermiş olduğunuz güvenden dolayı teşekkür eder STIHL ürünlerimiz ile iyi çalışmalar dileriz.

Dr. Nikolas Stihl

ÖNEMLİ: KULLANIMDAN ÖNCE KILAVUZU OKUYUN VE SAKLAYIN.

1. İçindekiler

Kullanım kılavuzu hakkında 430

Genel 430

Kullanım kılavuzunu okuma talimatı430

Bıçak-fren-kavramalı çim biçme makinesi, BBC 431

Cihazın tarifi 431

Güvenliğiniz için 431

Genel 431

Benzin doldurma - Benzinle çalışma 432

Akü ve şarj aleti 433

Kıyafet ve donanım 433

Cihazın taşınması 433

Çalışmadan önce 434

Çalışma esnasında 434

Bakım ve Onarımlar 436

Uzun süreli çalışma aralarında saklama 437

imha 438

Sembol açıklamaları 438

Teslimat kapsamı 439

Cihazın çalışmaya hazır hale getirilmesi

Genel 439

Gidonun montaji 439

Marş motoru ipinin takılması ve çıkarılması 439

Çim toplama sepetini monte etme 440

Parçalama-yayma mekanizmasının çıkartılması ve yerleştirilmesi 440

Yakıt ve motor yağı 440

Kullanma elemanları 440

Genel 440

Gidondaki ayar parçaları 441

Gidonun ayarlanması 441

Merkezi kesim yüksekliği ayarı 441

Akü ve şarj aleti (RM 650 VE) 441

Doluluk seviyesi göstergesi 442

Çim toplama sepetinin takılması ve çıkarılması 442

Güvenlik tesisatları 442

Koruma tertibatları 442

Motor durdurma kolu 442

Bıçak-Fren-Kavraması (BBC) 442

Çalışmaya yönelik uyarılar 443

Kullanıcının çalışma alanı 443

Çim ezme silindirli çim biçme makinesi 443

Kullanım imkanları 443

Parçalama-yayma işlemini nasıl yapmalııyım? 443

Cihazın çalıştırılması 443

Bıçak-fren-kavrama kontrolü 443

Benzinli motoru çalıştırma (RM 650 T, RM 650 V, RM 655 V) 444

Benzinli motoru çalıştırma (RM 650 VE) 444

Benzinli motoru durdurma (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 444

Benzinli motoru çalıştırma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 444

Biçme bıçağının bağlanması (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 444

Biçme bıçağını ayırma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 445

Benzinli motoru durdurma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 445

Tekerlek tahriki 445

Çim toplama sepetinin boşaltılması 445

Bakım 4

Genel 445

Cihazın temizlenmesi 446

Bıçak aşınması kontrolü 446

Bıçağın sökülmesi ve takılması 447

Biçme bıçağının bilenmesi 447

Yanmali motor 447

Akü ve şarj aleti bakımı 447

Tekerlekler ve şanzıman 447

Çim ezme silindiri bakımı447

Bıçak-fren-kavraması (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

Kablo ağı paketli makine ünitesini ayarlayın (RM 655 YS) 448

Koruyucu çıta aşınma kontrolü 448

Saklama ve uzun süreli mola (kış molası) 448

Nakliye 449

Nakliye 449

Çevre koruma 449

Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi 449

Sık kullanılan yedek parçalar 450

Uygunluk Sertifikası 450

Çim Biçme Makinesi STIHL RM

650.0 T / V / VS, RM 650.1 VE, RM 655.0 V / YS, RM 655.1 RS / VS

AB Uygunluk Beyanı 450

STIHL Yönetim merkezi adresi 451

STIHL Dağıtım şirketleri adresleri 451

STIHL İthalatçılar adresleri 451

Teknik veriler 451

REACH 454

Hata arama 454

Servis planı 456

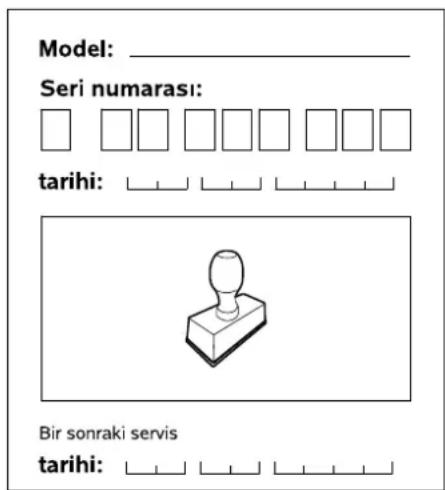

Teslimat onayı456

Servis onayı

456

2. Kullanım kılavuzu hakkında

2.1 Genel

Bu kullanım kılavuzu üreticinin EG yönergesi 2006/42/EC'ye ilişkin Orijinal Kullanım Kılavuzudur.

STIHL, ürün yelpazesini geliştirme çalışmalarına kesintisiz olarak devam etmektedir, bu nedenle teslimat kapsamında biçim, teknik ve donanım yönünden değişiklik yapma hakkı saklıdır. Bu kitapçıktaki bilgiler ve resimler hiçbir talep hakkı doğurmayacaktır.

Kullanım kılavuzunda her ülkede mevcut olmayan modeller de yer almaktadır.

Bu kullanım kılavuzu telif haklarıyla korunmuştur. Tüm hakları saklıdır, özellikle elektronik sistemlerle çoğaltma, çeviri ve işleme hakkı.

2.2 Kullanım kılavuzunu okuma talimatı

Resimler ve metinler, belirli kullanım adımlarını tarif eder.

Cihaz üzerinde bulunan tüm semboller bu kullanım kılavuzunda açıklanır.

Bakış yönü:

Kullanım kılavuzundaki "sol" ve "sağ" kavramları için bakış yönü: Kullanıcı cihazın arkasında durur ve sürüş yönünde ileri bakar.

Bölüm yönlendirme:

Diğer açıklıl maların yer aldığı bölümlere ve alt bölümlere bir ok işareti ile yönlendirme yapılmıştır. Aşağıdaki örnekte bir bölüme yönlendirme gösterilmektedir: (⇒ 5.)

Metin bölümlerine ait işaretler:

Tanımlanan talimatlar takipteki örnekte belirtildiği gibi olabilir.

Kullanıcının müdahalesini gerektiren kullanım adımları:

- Civatayı (1) bir civata sökücü ile çözünüz, kolu (2) tetikleyiniz ...

Genel sıralamalar:

– Ürünün spor veya yarışma gibi faaliyetlerde kullanılması

Ek anlamlı metinler:

Ek anlamlı metin bölümleri, devamında tarif edilen sembollerden biriyle işaretlenerek vurgulanmıştır.

Tehlike!

Kişiler için kaza ve ağır yaralanma tehlikesi. Belirli bir davranış şekli gereklidir veya yasaklanmıştır.

Uyarı!

Şahıslar için yaralanma tehlikesi. Belirli bir davranış, olası yaralanmaları önleyecektir.

Dikkat!

Belirli bir davranışla önlenebilecek hafif yaralanmalar ve/veya maddi hasarlar.

Bilgi

Cihazdan daha fazla fayda sağlanması ve olası kullanım hatalarının önlenmesi için verilen bilgilerdir.

Resim açıklamalı metinler:

Cihazın kullanımını açıklayan resimleri, kullanım kılavuzunun en başında bulabilirsiniz.

Bu kamera sembolü, resim sayfasındaki resimlerin kullanım kılavuzundaki ilgili metinlerle eşleştirilmesini sağlamaktadır.

3. Biçak-fren-kavramalı çim biçme makinesi, BBC

Modeller RM 650 VS, RM 655 VS, RM 655 YS, RM 655 RS bir biçak-fren-kavraması (BBC) ile donatılmıştır.

Her modern çim biçme makinesinde olduğu gibi bu makinede de işletim esnasında çim biçme makinesi gidonu bırakıldığında biçak kısa bir süre içerisinde frenlenerek durdurulur. Fakat BBC-Sistemi sayesinde bununla aynı zamanda benzinli motor kapatılmaz. Bu fonksiyon sayesinde kullanıcı bir biçak dönmesi duruşundan sonra biçme makinesinin tekerlek tahrikini kullanabilir. Ayrıca ö rn. akabinde benzinli motorun tekrar çalıştırılmasına gerek kalmadan çim toplama sepeti boşaltılabilir.

Yaralanma tehlikesi!

Benzinli motor çalışırken kesinlikle bıçakların çalışma alanına temas etmeyiniz.

Bıçağa dokunmadan önce benzinli motoru kapatın, bıçağın tamamen durmasını bekleyin ve buji soketini çekin.

Cihazla çalışma esnasında yaralanmaların veya cihazda hasarların engellenmesi için ile işletme almadan önce BBC-Sistemini iyice öğrenin! "Bıçak-Fren-Kavraması (BBC)" bölümünü dikkate alın. (⇒ 11.)

4. Cihazın tarifi

1 Ayar parçalarıyla birlikte gidon üst parçası ( 9.2)
2 Marş motoru ipi
3 Gidon konsolu
4 Gidon yerleşme kolu
5 Benzinli motor
6 Gövde
7 Buji soketi
8 Taşıma kolu
9 Değiştirilebilir koruyucu çıta (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
10 Entegre koruyucu çita (RM 650 T, RM 650 V, RM 650 VS, RM 650 VE)
11 Kesim yüksekliği göstergesi
12 Kesim yüksekliği ayarı geçme kolu
13 Boşaltma kapağı
14 Çim toplama sepeti
15 Doluluk seviyesi göstergesi
16 Makine numarasına sahip güç plakası
17 Çim ezme silindiri (RM 655 RS)
18 Akü (RM 650 VE)

5. Güvenliğiniz için

5.1 Genel

Cihaz ile yapılan çalışmalarda kaza önleyici kurallara kesinlikle uyunuz.

Cihaz ilk kez çalıştırılmadan önce kullanım kılavuzunun tamamı dikkatle okunmalıdır. Kullanım kılavuzunu daha

sonraki kullanımlar için dikkatle saklayınız.

Ayrıca verilmiş benzinli motor kullanım kılavuzunda yer alan kullanım ve bakım uyarlarına dikkat ediniz.

Bu önlemlerin alınması, güvenliğiniz için şarttır, fakat liste eksiksiz değildir. Cihazı daima dikkatli bir şekilde ve sorumluluk bilinciyle kullanınız ve diğer kişilerin veya bu kişilere ait nesnelerin zarar görmesine yol açan kazalarda tüm sorumluluğun makine sürücüsüne veya kullanıcıya ait olduğunu unutmayınız.

Kumanda parçaları ve makine kullanımı hakkında bilgi edinin.

Cihaz sadece cihazın kullanımını bilen ve kullanım kılavuzunu okumuş olan kişiler tarafından kullanılmalıdır. İlk kullanımdan önce her kullanıcı, konuya özgü ve uygulamaya yönelik eğitimler/bilgiler almaya gayret etmelidir. Cihazın nasıl kullanılacağı hakkında satıcınızdan veya bir uzmandan bilgi alın.

Bu eğitimde, cihaz ile çalışma sırasında özellikle özen ve konsantrasyonun ne kadar önemli olduğu hakkında kullanıcı bilgilendirilmelidir.

Cihazı kurallara uygun yapıda kullanıyor olsanız da risk olasılıkları halen mevcuttur.

Boğulma nedeniyle hayati tehlike!

Ambalaj malzemesiyle oynayan çocukların boğulma tehlikesi vardır. Ambalaj malzemesini çocuklardan kesinlikle uzak tutun.

Cihazı ve tüm ilave parçaları sadece bu modeli tanıyan ve kullanımını bilen kişilere veriniz ve/veya ödünç veriniz. Kullanım kılavuzu cihazın bir parçasıdır ve birlikte verilmesi gerekmektedir.

Cihaz, ancak kişi iyice dinlenmişken, ruhsal ve fiziksel açıdan iyi durumdayken çalıştırılmalıdır. Eğer sağlığınızla ilgili bir sorununuz varsa, cihazla çalışmanızın mümkün olup olmadığına dair doktorunuza danışın. Alkol, tepki kabiliyetini etkileyen ilaç veya uyuşturucu kullanımından sonra cihaz ile çalışılmamalıdır.

Kullanıcının cihazı kullanmak ve bununla çalışmak için fiziksel, duyusal ve zihinsel yetkin olmasını sağlayın. Kullanıcı fiziksel, duyusal veya zihinsel açıdan kısıtlı ise kullanıcı sadece sorumlu bir kişinin gözetimi veya talimatlarına göre çalışabilir.

Kullanıcının reşit olmasını veya ilgili yerel kurallara göre gözetim altında meslek eğitimi almış olmasını sağlayın.

Dikkat - Kaza tehlikesi!

Çim biçme makinesi sadece çim biçmek için üretilmiştir. Makinenin başka bir amaçla kullanılması tehlikeli olabileceğinden veya cihazda hasara yol açabileceğinden yasaktır.

Kullanıcı için tehlike teşkil edeceğinden çim biçme makinesi aşağıdaki gibi durumlarda kullanılmamalıdır (sıralama bütün olası durumları içermez):

- Çalışıkların, çitlerin ve küçük ağaçların traşlanması,

• Fidan kesimi,
• Çatıdaki ve balkondaki çimlerin bakımı,
• Ağaç ve kesilmiş çit parçalarının doğranması ve öğütülmesi,
  – Yol temizliği (emdirme, üfleme),
  – Arazideki köstebek yuvaları gibi engebelerin düzeltilmesi.
• Kesilen çimin, bunun için öngörülmüş çim toplama sepetinin haricinde taşınması.

STIHL tarafından izin verilen aksesuarların yetkili kişilerce montajı hariç, cihaz üzerinde yapılan her değişiklik güvenlik nedenleriyle yasaktır, ayrıca bu garanti anlaşmasının iptal olmasına neden olur. İzin verilmiş aksesuarlar hakkında yetkili STIHL bayinizden bilgi edinebilirsiniz.

Cihazda özellikle performansı ya da yanmalı motorun ve/veya elektro motorun devrini etkileyen her tür değişiklik yasaktır.

Cihaz ile eşya, hayvan, kişi ve özellikle de çocukların taşınması yasaktır.

Açık alanlarda, parklarda, spor stadyumlarında, sokaklarda ve ormancılık ve ziraat alanlarında kullanırken dikkatli işletim son derece önemlidir.

Dikkat! Titreşim sebebiyle sağlık için tehlike! Aşırı titreşim, özellikle dolaşım problemi olan kişilerde kan

dolaşımının veya sinirlerin zarar görmesine sebep olabilir. Titreşim sebebiyle oluşabilecek belirtilerin ortaya çıkması durumunda doktora başvurun. Parmaklarda, ellerde veya bileklerde ortaya çıkan bu tür belirtiler arasında şunlar yer alır (sıralama bütün olası belirtileri içermez):

– His kaybı,

• A ğrī,
• Kas zayıflığı,
  – Ciltte renk değişimi,
  – Rahatsızlık veren karıncalanma.

Çalışma sırasında gidonu iki elinizle ön görülen noktalardan sıkıca ancak çok fazla kasılmadan tutun.

Çalışma sürelerini, uzun çalışma süresi neticesinde yüksek ölçüde yüklenme olmayacak yapıda planlayın.

Cihazı, düz bir zemindeyse ve kendiliğinden yuvarlanmıyorsa bırakın.

5.2 Benzin doldurma - Benzinle çalışma

Hayati tehlike!

Benzin zehirli ve yüksek derecede yanıcıdır.

Benzini daima bunun için öngörülen ve test edilip onaylanmış kaplarda (bidonlar) saklayınız. Benzin deposu kapaklarını daima doğru vidalayınız ve sıkınız. Hasarlı kapaklar güvenlik nedeniyle değiştirilmelidir.

İşletim maddelerinin saklanması veya imhasında asla içecek kutuları veya benzeri cisimler kullanmayınız örn. yakıt. Bunun içindeki maddeler başka kişiler, özellikle de çocuklar, tarafından içilebilir.

Benzini kıvılcımdan, açık ateşten, sürekli yanan ateşten, sıcaklık kaynaklarından ve diğer ateş kaynaklarından uzak

tutunuz. Sigara içmeyiniz!

Sadece açık alanda benzin doldurunuz ve dolum esnasında sigara içmeyiniz.

Benzin doldurmadan önce benzinli motoru durdurunuz ve soğumasını bekleyiniz.

Benzin, benzinli motor çalıştırılmadan önce doldurulmalıdır. Benzinli motor çalışırken veya makine sıcakken depo kapağı açılmamalı veya benzin doldurulmamalıdır.

Yakıt deposunu aşırı doldurmayın!

Yakıta genleşme boşluğu bırakmak için yakıt deposunu asla doldurma ağzının alt kenarının üzerine kadar doldurmayın.

Ayrıca benzinli motor kullanım kılavuzundaki bilgilere dikkat ediniz.

Benzinin taşması durumunda, benzinli motor ancak benzin bulaşmış yüzey temizlendikten sonra çalıştırılmalıdır. Benzin buharı dağılana kadar herhangi bir çalıştırma denemesi yapılmamalıdır (kurulayınız).

Dökülen yakıt daima silinmelidir.

Giysiye benzin bulaşmışsa, söz konusu giysi değiştirilmelidir.

Cihazı, depoda benzin varken asla bir bina içerisinde saklamayınız. Oluşan benzin buharı açık ateşe veya kıvılcıma temas ederek tutuşabilir.

Depo boşaltılacaksa, bu işlem açık alanda yapılmalıdır.

5.3 Akü ve şarj aleti

Benzinli motorun kullanım kılavuzunu dikkate alın ve güvenli bir şekilde saklayın. Bu kılavuzda akü ve şarj aletinin nasıl güvenli bir şekilde kullanılacağı tarif edilmiştir.

Sadece orijinal akü ve şarj aletleri kullanın.

Akü ve şarj aletini yağmurdan ve nemden koruyun ve asla düşürmeyin.

Sadece hasar görmemiş, deforme olmamış akü ve şarj aleti kullanın. Özellikle şarj aletinin elektrik kablosunu kontrol edin. Hasarlı elektrik kablosu ile şarj aleti kullanmayın.

Akü ve şarj aletini parçalamayın, tamir etmeye çalışmayın. Bozuk akü veya bozuk şarj aleti değiştirilmelidir.

Şarj Cihazını sadece tetikleme akımı en fazla 30 mA olan, hatalı akım emniyet tertibatı ile korunmuş bir elektrik beslemesine bağlayın. Daha fazla bilgiyi elektrik tesisatçınızdan alabilirsiniz.

Kullanılmayan aküyü metal nesnelerden (örn. B. çivi, demir para, takı) uzak tutun. Akü kontaklarını asla metal nesnelere bağlamayın, kısa devre yapmayın, metal taşıma çantası kullanmayın.

Yanlış kullanım sonucu aküden dışarı sıvı akabilir. Sıvı ile teması önleyin! Kazara temas durumunda su ile yıkayın. Sıvının gözler ile temas etmesi durumunda ayrıca bir doktora başvurun. Dışarı akan akü sıvısı, ciltte tahriş, yanma ve dağılanmaya yol açabilir.

Daha detaylı güvenlik uyarıları için bkz. http://www.stihl.com/safety-data-sheets

5.4 Kıyafet ve donanım

Çalışma esnasında daima sağlam tabanlı sağlam ayakkabılar giyilmelidir. Asla veya sandaletlerle çalışmayınız.

Bakım ve temizlik çalışmalarında ve cihazın taşınmasında sağlam eldivenler takılmalı ve uzun saçlar korunmalıdır (baş örtüsü, ).

Biçme bıçağının bileylenmesinde özel bir koruyucu gözlük kullanılmalıdır.

Cihaz, ancak uzun bir pantolon ve dar kıyafetlerle çalıştırılmalıdır.

Asla bol giysiler giymeyiniz, bu giysiler hareketli parçalara (kumanda kolu) takılabilir - ayrıca takı, kravat ve şal da giyilmemelidir.

Çalışma sırasında gürültü vardı. Gürültü, kulaklarınızza hasar verebilir. Kulak koruyucusu takın.

5.5 Cihazın taşınması

Cihazın sivri ve sıcak parçalarının sizi yaralamaması için daima eldivenlerle çalışınız.

Cihazı benzinli motor çalışır durumdayken taşımayın. Taşımadan önce benzinli motoru kapatın, bıçağın durmasını bekleyin ve buji soketini çekin.

Cihazı sadece benzinli motor soğukken ve yakıt yokken taşıyın.

Uygun yükleme yardımları kullanın (yükleme rampaları, kaldırma düzenekleri).

Cihazı ve birlikte taşınan cihaz parçalarını (örn. çim toplama sepeti) yükleme yüzeyi üzerinde yeterli boyuttaki sabitleme araçları ile (kemer, halat v.s.) emniyete alın.

Cihazın kaldırılması ve taşınması esnasında çim biçme bıçağı ile temas etmeyin.

“Nakliye” bölümündeki bilgilere dikkat ediniz. Orada cihazın nasıl kaldırılacağı ve/veya bağlanacağı açıklanmıştır. (⇒ 15.)

Cihazın nakliyesinde yerel yasal düzenlemelere, özellikle de cisimlerin yükleme yüzeylerinde taşınması ve yükün emniyete alınması ile ilgili düzenlemelere uyunuz.

Aküyü, aracın içinde ve doğrudan güneş ışınlarına maruz kalacak şekilde asla bırakmayın.

Lityum-iyon akülerin taşınmasında çok itinalı davranılmalıdır. Özellikle elektrik kesintisi güvenliğine dikkat edilmelidir. Aküyü hasar görmemiş orijinal ambalajında veya metal olmayan uygun bir taşıma çantası ile taşıyın.

5.6 Çalışmadan önce

Sadece kullanım kılavuzunu okumuş olan kişilerin cihaz ile çalıştığından emin olun.

Cihazı ilk kez kullanmadan önce ambalaj malzemesi ve nakliye kilitleri çıkarılmalıdır.

Cihazı çalıştırmadan önce özellikle yakıt deposu, depo kapağı ve hortum bağlantıları gibi görünen parçaları kontrol ederek yakıt sisteminde sızdırma olmadığından emin olun. Sızıntı veya hasar varsa benzinli motoru çalıştırmayın.

– Yangın tehlikesi!

Cihaz çalıştırılmadan önce yetkili bayi/servis tarafından bakım yapılmalıdır.

Lütfen benzinli motorlu bahçe aletlerinin çalışma zamanlarına yönelik yerel kurallara dikkat edin.

Cihazın kullanılacağı araziyi kontrol edin ve taşları, sopaları, kabloları, kemikleri ve cihazın havalandırabileceği diğer tüm

yabancı cisimleri uzaklaştırınız. Engeller (örn. kesilmiş ağaçlar, kökler) uzun çimlerde kolayca gözden kaçabilir.

Bu nedenle cihaz üzerinde çalışmadan önce çim alandaki uzaklaştırılamayan tüm yabancı maddeleri (engelleri) işaretleyin.

Cihazın kullanılmasından önce arızalı ve/veya aşınmış ve hasar görmüş tüm parçalar değiştirilmelidir. Makine üzerinde bulunan, okunamayacak durumdaki veya hasarlı tehlike ve uyarı levhaları yenilenmelidir. STIHL yetkili bayinizde yedek yapışkan levhalar ve tüm diğer yedek parçalar hazır tutulmaktadır.

Cihazı kullanmadan önce buji soketinin ve bujinin sağlam ve güvenli bir şekilde takılı olup olmadığını kontrol edin.

Cihaz daima çalışma güvenliği sağlanmış durumda çalıştırılmalıdır. Her çalıştırma öncesinde şunları kontrol edin:

- cihazın kurallara uygun şekilde monte edilmiş olup olmadığı,

– kesim aleti ve tüm kesme ünitesi (biçme bıçağı, tespitleme elemanları, çim biçme haznesi gövdesi) sorunsuz durumda olmalıdır. Özellikle emniyetli bir şekilde oturup oturmadığına, hasar (çizik ve çentik) ve aşınma olup olmadığına dikkat edin. (⇒ 14.3), (⇒ 14.12)

– Parçalama-yayma mekanizması sorunsuz durumda olmalıdır.

- depo kapağının kurallara uygun vidalanmış olup olmadığı,

- depo ve yakıt ileten parçaların ve depo kapağının sorunsuz durumda olduğu,

• emniyet tesisatları (örn. Motoru durdurma kolu, boşaltma kapağı, gövde, gidon, koruyucu kafes) sorunsuz bir durumda olmalı ve kurallara uygun olarak çalışıyor olmalıdır.
• bıçak-fren-kavraması düzgün şekilde çalışmalıdır. (⇒ 13.1)
  – çim toplama sepeti hasarsız ve tamamen monte edilmiş olmalıdır; hasarlı bir çim biçme sepeti kullanılmamalıdır.
• akü (RM 650 VE) hasarsız ve deforme olmamalıdır,
  – yağ kapama civatasının kurallara uygun vidalanmış olduğu,

Gerekirse tüm çalışmaları uygulayın ve/veya yetkili satıcı ile iletişime geçin. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

5.7 Çalışma esnasında

Üçüncü kişileri tehlikeli bölgeden uzak tutun! Tehlike bölgesinde hayvanlar veya insanlar ve özellikle çocuklar

varken çalışmayınız.

Cihaza monte edilmiş olan ayar ve güvenlik tesisatları çıkartılmamalı veya köprülenmemelidir. Özellikle motor durdurma kolunu veya birçok durdurma kolunu asla gidon üst parçasına tespitlemeyin (örn. bağlayarak).

Dikkat! Yaralanma tehlikesi! Ellerinizi veya ayaklarını zı asla dönen parçaların altına veya yakınına getirmeyin. Asla dönen

bıçağa dokunmayın. Boşaltma ağzından daima uzak durunuz.

Gidonun sağlamış olduğu güvenlik mesafesine her zaman uyulmalıdır. Gidon düzgün olarak monte edilmiş olmalıdır ve değiştirilmemelidir. Cihazı asla katlanmış gidonla çalıştırmayınız.

Asla gidona herhangi bir cisim sabitlemeyin (örn. iş giysisi).

Sadece gün ışığında veya aydınlatma iyi durumdayken çalışınız.

Cihazla yağmurda, fırtınada ve özellikle yıldırım tehlikesi durumunda çalışmayın!

Nemli zeminde sürtünme azalacağından kaza tehlikesi artacaktır.

Kaymayı engellemek için dikkat etmek gerekmektedir. Mümkünse cihazın nemli tabanlarda kullanılmasından kaçının.

Atık gazlar:

Zehirlenme nedeniyle hayati tehlike!

Mide bulantısı, baş ağrısı, görme bozuklukları (örn. görüş alanının daralması), duyma bozuklukları, baş dönmesi, konsantrasyon azalması gibi durumlarda çalışmayı derhal bırakın. Bu semptomlar yüksek egzoz gazı konsantrasyonlarından kaynaklanıyor olabilir.

Benzinli motor çalışması esnasında cihaz zehirli gazlar üretir. Bu gazlar, renksiz ve kokusuz zehirli bir gaz olan

karbonmonoksit ve başka zararlı maddeler içerir. Asla kapalı veya iyi havalandırılmayan alanlarda benzinli motor ile çalışmayınız.

Çalıştırma:

Cihazı dikkatli bir şekilde çalıştırın - "Cihazın çalıştırılması" bölümündeki talimatlara (⇒ 13.) uyun. Bu talimatlar uyarınca çalıştırma, yaralanma riskini düşürür.

Yaralanma tehlikesi!

Marş motoru ipi hızlica geri gelirse, el ve kol marş motoru ipinin bırakılmasından daha hızlı bir şekilde benzinli motora doğru çekilir. Bu tepme etkisi yüzünden kemik kırılmaları, ezilmeler ve şişlikler meydana gelebilir.

Çalıştırma sırasında ayaklarınız ve kesim aleti arasında yeterli mesafenin olmasına dikkat edin.

Çalıştırılma esnasında cihaz devrilmemelidir.

Motorun çalıştırılması esnasında tekerlek tahriki kelepçesi aktive edilmemelidir.

RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Çalıştırma esnasında biçme bıçağı kavramış olmamalıdır.

Boşaltma kanalı boşaltma kapağı ve/veya çim toplama sepeti ile örtülmemişse benzinli motoru çalıştırmayınız.

Engebeli arazide çim biçme:

Eğimlerde cihazı daima enine olarak kullanın, asla eğime doğru kullanmayın. Eğer kullanıcı biçme işlemi sırasında eğime doğru kontrolünü kaybederse, biçme halindeki cihaz tarafından ezilebilir.

Eğimli arazide sürüş yönünüzü değiştirirken özel dikkat gösteriniz.

Eğimlerde kontrolü kaybetmemeye dikkat edin ve cihazla aşırı dik eğimlerde çalışmaktan kaçının.

Güvenlik nedeniyle, makine 25°nin (% 46,6) üzerinde eğime sahip arazilerde kullanılmamalıdır. Yaralanma tehlikesi! 25°lik bir eğim, 100 cm'lik yatay uzunlukta 46,6 cm'lik bir dikey yükselise eşdeğerdir.

max. 25° 100 46,6

Yanmalı motorun yeterli miktarda yağlandığından emin olmak için cihazın eğimli yerlerdeki montajı sırasında yanmalı motorun birlikte verilen kullanım kılavuzundaki verilere dikkat edin.

Çalışma:

Yaralanma tehlikesi!

Ellerinizi veya ayaklarını zı asla dönen parçaların altına veya üstüne koymayınız.

Bıçağı, çim biçme makinesi işletimdeyken kontrol etmeyin. Biçme bıçağı çalışırken asla boşaltma kapağı ve/veya çim

toplama sepetini çıkarmayın. Dönen bıçak yaralanmalara neden olabilir.

Cihazı yürüme hızında hareket ettirin. Çalışırken asla cihaz ile birlikte koşmayın. Cihazın hızlı bir şekilde hareket ettirilmesi durumunda tökezleme veya kayma gibi nedenlerle yaralanma tehlikesi artacaktır.

Cihazı yalnızca gidondan tutarak hareket ettirin, çim biçme makinesini başka bir biçimde hareket ettirmeye çalışmayın. (⇒ 12.1)

Çim biçme makinesini çevirirken veya kendinize çekerken özellikle dikkatli olun. Tökezleme tehlikesi!

Yamaçlar, arazi kenarları, hendekler ve su kenarları civarında çalışırken cihazı dikkatli kullanın. Böyle tehlike olasılığı yüksek olan yerlerden uzakta çalışın.

Çim köklerine gömülü nesnelerin (çim sulama tertibatları, bitki kazıkları, su valfleri, temeller, elektrik kabloları vs.) etrafından dolaşılmalıdır. Bunun gibi nesnelerin asla üzerlerinden geçmeyiniz.

Motorun kapatılmasından sonra, kesim aletinin birkaç saniyelik bir müteakip çalışma yapacağını unutmayınız.

Aşağıdaki durumlarda benzinli motoru durdurun, iş aletinin tamamen durduğundan emin olun, buji soketini çekin ve ayrıca aküyü çıkarın (akünün bulunduğu yer: RM 650 VE),

• cihazı terk ettiğinizde ve/veya makine gözetim altında değilse,
  – benzin doldurmadan önce. Sadece benzinli motor soğukken benzin doldurunuz.

Yangın tehlikesi!

• blokajları çözmeden veya boşaltma kanalındaki tıkanıklıkları gidermeden önce,
  – cihaz kaldırılmadan ve taşınmadan önce,
  – cihaz nakliye edilmeden önce,
• Biçme bıçağında çalışma yapmadan önce,
• c i h a z i kontrol etmeden, temizle veya makine üzerinde başka çalışmalar (örn. gidonun katlanması, parçalamayayma kamasının sökülmesi ve takılması) yapmadan önce,

- Yabancı bir cisme çarptığında veya çim biçme makinesi alışılandan daha fazla titriyorsa. Bu durumlarda cihazda ve özellikle kesim biriminde (bıçak, bıçak mili, bıçak tespiti) hasar olup olmadığını kontrol ediniz ve cihazı tekrar çalıştırmadan ve cihazla çalışmadan önce gerekli tamirleri yapınız.

Yaralanma tehlikesi!

Kuvvetli titreşimler normalde bir arıza belirtisidir.

Çim biçme makinesi özellikle hasarlı veya eğilmiş krank mili veya hasarlı ve/veya eğilmiş biçme bıçağı ile çalıştırılmamalıdır. Gerekli bilgiye sahip değişeniz, daima yetkili servise başvurun – STIHL firması, STIHL yetkili servislerini önermektedir.

Benzinli motoru durdurun ve çim biçme bıçağını çıkarın,

– cihazı biçilecek çimlerin olduğu alana doğru ve alandan geriye ittirirken,
- c i h a z i üzerine çim bulunmayan bir alana götürmeden önce,
- boşaltma kapağını açmadan veya çim toplama sepetini almadan önce,
- makine taşıma amaçlı eğilecekse,
– kesim yüksekliğini ayarlamadan önce.

5.8 Bakım ve Onarımlar

Temizlik-, ayar-, onarım- ve bakım çalışmalarına başlamadan önce:

• Cihazı sert, düz bir zemin üzerinde park len edin,
• Benzinli motoru durdurun ve soğumasını bekleyin,

- Buji soketini çekin.

Dikkat - Yaralanma tehlikesi! Buji soketi fişini buji soketinden uzak tutun, istemsiz ateşleme kıvılcımları yangınlara ya da ele çarpmasına neden olabilir.

Buji soketinin buji soketi fisiyle istemsiz teması, benzinli motorun istemsiz çalışmasına neden olabilir.

RM 650 VE: Ayrıca aküyü çıkarın.

Özellikle benzinli motor, ezgoz dirseği ve susturucu bölgelerinde yapılacak çalışmalardan önce cihazın soğumasını bekleyin. 80° C veya daha yüksek sıcaklıklara çıkılabilir. Yanma tehlikesil!

Biçme bıçağı tarafından yaralanma tehlikesi!

Marş motoru ipinin çekilmesiyle iş aletine dönme hareketi kazandırılır. Marş motoru ipini çekerken, biçme bıçağı ile vücut, özellikle de eller ve ayaklar arasındaki mesafenin yeterli olmasına dikkat edin.

Motor yağı ile direkt temas tehlikeli olabilir, ayrıca motor yağı çalkalanmamalıdır. STIHL, motor yağının doldurulmasının ve/veya motor yağı değişiminin STIHL yetkili servisleri tarafından yapılmasını tavsiye eder.

Temizleme:

Çalışmadan sonra tüm cihaz dikkatlice temizlenmelidir. (⇒ 14.2)

Temizleme pozisyonuna getirmeden önce yakıt deposunu boşaltın (örn. boşaltma sürüşü ile).

Yapışan çim artıklarını bir tahta çubuk ile temizleyiniz. Çim biçme makinesinin alt tarafını fırça ve suyla temizleyin.

Asla yüksek basınçlı temizleyici kullanmayın ve cihazı akan suyun altında (örn. B bahçe hortumu ile) temizlemeyin. Aşındırıcı temizlik maddeleri kullanmayın. Bunlar plastige veya metale zarar vererek STIHL cihazının çalışma güvenliğini riske atabilir.

Yangın tehlikesini önlemek için soğutma havası deliklerinin, soğutma kanatçıgının ve egzoz etrafının olduğu bölge örn. çim, sap, yosun, yaprak veya yağdan uzak tutulmalıdır.

Bakım çalışmaları:

Sadece bu kullanım kılavuzunda belirtilmiş olan bakım çalışmaları gerçekleştirilmelidir, tüm diğer çalışmalar yetkili kişiler tarafından yapılmalıdır. Gerekli bilgiye ve yardımcı malzemelere sahip değişeniz daima yetkili servisinize başvurunuz. STIHL, bakım ve onarım çalışmalarının sadece STIHL yetkili servisleri tarafından yapılmasını önerir. STIHL yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır.

Sadece STIHL tarafından bu cihaz için izin verilmiş olan araçları ve aksesuarları veya teknik olarak benzer parçaları kullanınız, aksi halde kişisel yaralanmaların ya da cihazda hasarların meydana gelebileceği kazaların oluşma riski vardır. Sorularınızda bir yetkili bayiye başvurmalısınız.

Orijinal STIHL aletleri, aksesuarları ve yedek parçaları cihaza ve kullanıcıının beklentilerine en uygun özellikleri sahiptir. Orijinal STIHL yedek parçaları, STIHL yedek parça numarası, STIHL yazısı ve gerekirse STIHL yedek parça işaretinden anlaşılır. Küçük parçalarda sadece işaret de bulunabilir.

Güvenlik nedeniyle yakıt ileten yapı parçalarında (yakıt borusu, yakıt musluğu, yakıt deposu, depo kapağı, bağlantılar v.s.) hasar ve/veya sızıntı olup olmadığı düzenli olarak kontrol edilmeli, gerekirse bu parçalar yetkili bir kişi tarafından değiştirilmelidir (STIHL, STIHL yetkili servisini tavsiye eder).

Uyarı ve bilgi etiketlerinin daima temiz ve okunaklı olmalarını sağlayınız. Hasarlı veya kaybolan etiketler STIHL-yetkili bayisinden temin edebileceğini yeni orijinal levhalar ile değiştirilmelidir. Bir yapı parçası yenisiyle değiştirilecekse, yeni parçanın da aynı etiketle donatılmasına dikkat ediniz.

Kesim biriminde yapılacak çalışmaları sadece kalın iş eldivenleriyle ve büyük bir dikkatle gerçekleştiriniz.

Cihazın daima güvenli işletim durumunda bulunması için, özellikle biçak cıvatası olmak üzere tüm somunların, pimlerin ve vidaların her zaman iyice sıkılmış olmasını sağlayınız.

Hasarlı egzoz kutularının ve koruyucu sacların değiştirilmesini sağlayın.

Cihazın tamamını ve çim toplama sepetini düzenli olarak, özellikle de saklanmasından önce (örn. kış molasından önce) aşınma veya hasara karşı kontrol edin. Cihazın daima güvenli işletim durumunda bulunması için, eskimiş veya hasar görmüş parçaları güvenlik açısından derhal değiştirin.

Benzinli motorun temel ayarını asla değiştirmeyiniz ve motora fazla yüklenmeyiniz.

Bakım çalışmaları için yapı parçaları veya koruma tertibatlarının çıkarılmış olması durumunda bunlar derhal yönetmeliklere uygun olarak tekrar takılmalıdır.

5.9 Uzun süreli çalışma aralarında saklama

Cihazı kapalı bir alanda bırakmadan önce benzinli motorun soğuduğundan emin olunuz.

Cihazın, yetkili olmayan kişilerce (örn. çocuklar tarafından) kullanılmamasını sağlayın.

Yakıt deposu boşaltılmış cihazı ve mevcut yakıtı, kilitlenebilen, iyi havalandırmalı bir odada saklayınız.

Cihazı, depoda benzin varken asla bir bina içerisinde saklamayınız. Oluşan benzin buharı açık ateşe veya kıvılcıma temas ederek tutuşabilir.

Yakıt deposu boşaltılacaksa (örn. kış molasından önce durdurma), boşaltma işlemi sadece açık arazide yapılmalıdır (örn. boşaltma sürüşü ile).

Cihazı saklamadan önce (örn. kış molası) iyice temizleyiniz.

Cihazı uygun bir zemin üzerine ve sadece tekerleri üzerinde duracak şekilde yerleştirin – kaymaya karşı emniyete alın.

Cihazı sadece buji soketi bujiden çekilmiş olarak saklayın.

RM 650 VE: Aküyü depolamadan önce çıkarın ve cihazdan ayrılmış olarak ve ayrıca yetkili olmayan kişilere karşı (örn. çocuklar tarafından) güvenli bir yerde saklayın.

Cihaz daima çalışma açısından güvenli durumda saklanmalıdır.

Cihazı örtmeden önce tamamen soğumasını bekleyin.

Cihazı, düz bir zeminde istemsiz olarak yuvarlanmayacak şekilde düz bir zeminde muhafaza edin.

5.10 imha

Eski yağ, yakıt, kullanılmış yağ, filtre, aküler ve aşınmış parçalar gibi atık ürünler insanlara, hayvanlara ve çevreye zarar verebilir, bu yüzden uygun olarak imha edilmelidirler.

Atıkların nasıl usulüne uygun şekilde imha edileceğini geri dönüşüm merkezinizden veya yetkili bayinizden/servisinizden öğreniniz. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

Çim biçme makinesi kullanım ömrünü doldurduğu zaman kurallara uygun bir şekilde imha edilmesine dikkat edin. Cihazı imha etmeden önce kullanılmayacak hale getirin. Kazalardan kaçınmak için özellikle buji kablosunu sökün, depoyu ve motor yağını boşaltın.

Akü, cihazdan ayrı olarak imha edilmelidir. Akülerin güvenli ve çevre kurallarına uygun şekilde imha edildiğinden emin olunmalıdır.

Biçme biçağı tarafından yaralanma tehlikesi!

Biçme bıçağının kullanılmadığı durumlarda da asla gözetimsiz bırakmayın. Cihazın ve özellikle biçme bıçağının çocukların erişemeyeceği yerlerde saklanmasına dikkat edin.

6. Sembol açıklamaları

Dikkat!

Cihazı çalıştırmadan önce kullanım kılavuzunu ve güvenlik bilgilerini okuyun ve bunlara uyun.

Yaralanma tehlikesi!

Üçüncü kişileri tehlikeli bölgeden uzak tutun.

Dikkat!

Ellerinizi ve ayaklarını bıçaklardan uzak tutun.

Kesim aletinde yapılacak çalışmalardan, bakım ve temizlik işlemlerinden önce buji soketini çekiniz.

Dikkat - Yaralanma tehlikesi!

Benzinli motor çalışırken, biçme bıçaklarının çalışma alanına asla müdahale etmeyin.

Benzinli motor çalıştırma, biçme bıçağını bağlama

Biçme bıçağını ayırma

Tekerlek tahrikini açma

Gaz ayarı

Jikle pozisyonu

(sadece RM 655 YS) – Gaz kolunu dayanana kadar öne bastırın

Çalıştırma

pozisyonu – maksimum devir

Durdurma

pozisyonu – Benzinli motoru kapatın, gaz kolunu dayanana kadar arkaya çekin

Benzinli motoru çalıştırma

Benzinli motoru durdurma

Tekerlek tahrikini açma

RM 650 VE:

BAŞLAT: Aküyü yerleştirin, benzinli motoru çalıştırın.

DUR: Benzinli motoru durdurun.

Tekerlek tahrikini açma

RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:

Sürüş hızını ayarlama

Hızlı – Sürüş hızı kolunu öne doğru bastırın

Yavaş – Sürüş hızı kolunu arkaya doğru çekin

7. Teslimat kapsamı

Poz. Tanım

Adet

A Ana cihaz 1

B Çim toplama sepeti alt parçası 1

C Çim toplama sepeti üst parçası 1

D Pim 2

E Kovan 1

F Vida 1

G Rondela 2

H Somun 1

I Parçalama-yayma mekanizması – Boşaltma kanalına monteli (RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS) 1

J Akü (RM 650 VE) 1

K Şarj cihazı (RM 650 VE) 1

- Kullanım Kılavuzu 1

Poz. Tanım

Adet

- Kullanım Kılavuzu Benzinli motor 1

8. Cihazın çalışmaya hazır hale getirilmesi

8.1 Genel

Yaralanma tehlikesi

"Güvenliğiniz için" (⇒ 5.) bölümündeki güvenlik talimatlarını dikkate alın.

- Anlatılan tüm çalışmalar için cihazı yatay, düz ve sabit bir zeminin üzerine koyun.

8.2 Gidonun montaji

• 1 Kovanı (E) gidondaki (1) deliğin içine sürün.

- 2 Her iki diski (G) bombeli kısmı içe gelecek şekilde kovanın üzerine yerleştirin.

- 3 Kovanı (E) ve diskleri (G) tutun ve gidonla (1) birlikte aşağıdakian gidon konsoluna (2) yerleştirin.

- 4 Gidonu (1) yukarı doğru katlayarak açın, ta ki gidon konsolunun delikleri ve kovan (E) çıkışana kadar.

- 5 Somunu (H) gidon konsolunun girintisine konumlandırın ve tutun.

- 6 Civatayı (F) dıştan içeri doğru, gidon konsolunun deliklerinden (2) ve kovanın içinden geçirin. Civatayı (F) sıkın.

Sıkma torku: 18 - 22 Nm

- Gidonu taşıma pozisyonunda katlayın. (⇒ 9.3)

Çekme tellerini sabitleme:

Cihaza zarar vermekten kaçının! Çekme tellerini asla kırmayın ve çekme teli kılıflarına hasar vermeyin.

- Tüm çekme tellerini (3) gidon konsolundaki kılavuzun (4) içine yerleştirin. Bunun için çekme tellerini – hafifçe bütün – ve resimde olduğu gibi kılavuza (4) geçirin.

BBC çekme telini ( = 7 mm) ilk olarak kılavuza (4) konumlandırın.

- Tüm çekme tellerini (3) çekme teli braketine (5) yerleştirin.

- Gidonu çalışma pozisyonunda katlayın. (⇒ 9.3)

- RM 655 YS: Kablo ağı paketli makine ünitesini ayarlayın. (⇒ 14.11)

8.3 Marş motoru ipinin takılması ve çıkarılması

RM 650 VE: Benzinli motor marş motoru ipine sahip değil.

Asılması için:

• Benzinli motorun buji soketini çekin.
• RM650T, RM650V, RM655V Motor durdurma kolunu (1) gidona doğru bastırın ve tutun.
• Marş motoru ipini (2) yavaşça dışarı çekiniz ve çekme teli braketine (3) takınız.
• Marş motoru ipini (2) ve motoru durdurma kolunu (1) yavaşça serbest bırakın.

- Buji soketini takın.

Çıkartılması için:

• Benzinli motorun buji soketini çekin.
• RM650T, RM650V, RM655V: Motor durdurma kolunu (1) gidona doğru bastırın ve tutun.
• Marş motoru ipini (2) yavaşça dışarı çekiniz ve çekme teli braketinden (3) çıkartın
• Marş motoru ipini (2) yavaşça geri itin ve motor durdurma kolunu (1) serbest bırakın.
• Buji soketini takın.

8.4 Çim toplama sepetini monte etme

• Çim toplama sepeti üst parçasını (B) çim toplama sepeti alt parçasına (C) takın.
• Pimleri (D) içten doğru öngörülen deliklere bastırın.
• Çim toplama sepetinin üst parçasına hafifçe bastırarak çim toplama seperti alt parçasına oturmasını sağlayın.
• Çim toplama sepetini takın. (⇒ 9.7)

8.5 Parçalama-yayma mekanizmasının çıkartılması ve yerleştirilmesi

RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:

Çim biçme makinesi standart olarak bir parçalama-yayma mekanizmasıyla donatılmıştır. Teslimatta bu parçalamayayma mekanizması boşaltma kanalına monte edilmiştir.

Cihaza zarar vermekten kaçının! Sökülmüş parçalama-yayma mekanizmasını güvenli bir şekilde saklayın ve asla amacı dışında kullanmayın (ör n. takoz olarak). Parçalama-yayma mekanizmasını sadece standart biçak ile birlikte kullanın.

Parçalama-yayma mekanizmasının çıkartılması:

• Boşaltma kapağını açın ve açık tutun.
• Sabitleme kulağını (1) yukarı çekiniz ve parçalama-yayma mekanizmasını (I) eğik bir şekilde yukarı çekerek boşaltma kanalından çıkartınız.
• Boşaltma kapağını kapatın ve gerektiğinde çim toplama sepetini asın.

Parçalama-yayma mekanizmasının yerleştirilmesi:

• Boşaltma kapağını açın ve tutun ve gerektiğinde çim toplama sepetini çıkartın. (⇒ 9.7)
• Parçalama-yayma mekanizmasını (I) resimdeki gibi boşaltma kanalına eğik şekilde yukarıdan yerleştirin, yatay pozisyona çevirin, aşağı doğru bastırın ve her iki yerleşme dişleriyle (2) gövdeye iştilecek şekilde yerleştirin.
• Boşaltma kapağını kapatın.

8.6 Yakıt ve motor yağı

Cihaza zarar vermekten kaçının! Motoru ilk kez çalıştırmadan önce motor yağını doldurun. Motor yağını veya depoyu doldurmak için uygun bir doldurma yardımı (örn . huni) kullanın.

Motor yağı:

Kullanılması gereken motor yağı ve yağ dolum miktarı, benzinli motor kullanım kılavuzundan alınacaktır. Düzenli olarak dolum seviyesi kontrolü yapın (bkz. benzinli motor kullanım kılavuzu).

Doğru yağ seviyesini aşmayın ve bu seviyenin altına düşmeyin.

Yağ deposu kapağını, benzinli motoru işletme almadan önce düzgün bir şekilde vidalayın.

Yakıt:

Öneri:

taze, iyi marka yakıtlar, Kurşunsuz benzin.

Yakıt kalitesi verileri (oktan sayısı) benzinli motor kullanım kılavuzunda tarif edilmiştir.

9. Kullanma elemanları

9.1 Genel

Yaralanma tehlikesi

"Güvenliğiniz için" (⇒ 5.) bölümündeki güvenlik talimatlarını dikkate alın.

- Anlatılan tüm çalışmalar için cihazı yatay, düz ve sabit bir zeminin üzerine koyun.

9.2 Gidondaki ayar parçaları

1 Motor durdurma kolu (RM 650 T, RM 650 V, RM 650 VE, RM 655 V)
1 Biçak durdurma kolu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
2 Tekerlek tahriki kelepçesi
3 Gaz ayarı kolu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
4 Sürüş hızı kolu (RM 650 V, RM 650 VS, RM 650 VE, RM 655 V, RM 655 VS, RM 655 YS)
5 B içak kavrama kolu (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
6 M a r ş düğmesi (RM 650 VE)

9.3 Gidonun ayarlanması

Sıkışma tehlikesi!

Yerleşme kolunu işletirken, daima bir elinizle gidonun üst parçasını en üst noktadan tutun. Parmağınızı asla gidon ve konsolu arasına (yerleşme kolunun üstüne ve altına) koymayın.

Taşıma pozisyonu (cihazı temizlemek, fazla yer kaplamayacak şekilde taşımak ve saklamak için):

• Marş motoru ipini tel kılavuzundan çıkartın. (⇒ 8.3)

• Gidon üst parçasını (2) daima en üst noktadan tutun ve hafifçe kaldırın (yükü alın).

• Geçme kolu (1) aşağıya doğru bastırın ve tutun.

• Gidonu (2) öne katlayın.

Çalışma pozisyonu:

• Gidonu (2) arkaya doğru katlayın ve gidonun tamamen oturmasına dikkat edin.
• Marş motoru ipini tel kılavuzuna takın. (⇒ 8.3)

Yükseklik ayarı:

Gidon 3 yükseklikte sabitlenebilir:

• Gidon üst parçasını (2) daima en üst noktadan tutun ve hafifçe kaldırın (yükü alın).
• Geçme kolu (1) aşağıya doğru bastırın ve tutun.
  • Gidonu (2) istenilen pozisyona getirin.
• Geçme kolu (1) bırakın ve gidonun tekrar tamamen oturmasına dikkat edin.

9.4 Merkezi kesim yüksekliği ayarı

RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:

Kesim 7 yüksekliği ayarlanabilir.

Kademe 1: 25 mm

Kademe 7: 85 mm

RM 655 RS:

Kesim 6 yüksekliği ayarlanabilir.

Kademe 1: 20 mm

Kademe 6: 80 mm

• Tırnaklı mekanizmayı açmak için geçme kolunu (1) yukarı çekin ve bu şekilde tutun. Cihazı yukarı veya aşağı doğru hareket ettirerek dilediğiniz kesim yüksekliğini ayarlayın.
• Kesim yüksekliğini kesim yüksekliği göstergesinden (2) okuyabilirsiniz.
• Geçme kolu (1) tekrar bırakın ve yükseklik ayarının yerleşmesini sağlayın.

9.5 Akü ve şarj aleti (RM 650 VE)

Çim biçme makinesi RM 650 VE bir elektrikli marş ile donatılmıştır. Marş aküsü olarak bir lityum-iyon aküsü kullanılır. Akünün ve şarj aletinin kullanımı teslimat kapsamında bulunan benzinli motor kullanım kılavuzunda açıklanmıştır.

Akü sadece teslimat kapsamında bulunan şarj aleti ile şarj edilebilir. Çim biçme makinesi çalışırken akü şarj edilmez. Yükleme durumunu kontrol etmek için aküde bulunan (1) tuşuna basın.

İlk işletme alma:

• Aküdeki koruyucu kapağı (2) açın.
• Şarj aletini (K) elektrik şebekesine takın ve aküyü (J) tamamen dolana kadar şarj edin.

Akünün çıkarılması ve takılması:

- Kilit açma tuşuna (3) basın ve aküyü (J) yan tarafa yukarı doğru benzinli motordan çıkarın ve ters yönde tekrar yerleştirin.

9.6 Doluluk seviyesi göstergesi

Bıçakla üretilen hava akımı doluluk seviyesi göstergesini (1) kaldırır.

Çim toplama sepeti dolduğunda hava akımı durur. Hava akımı çok azsa doluluk seviyesi göstergesi (1) bekleme durumuna geçer. Çim toplama sepetini boşaltmanız için bir uyarıdır.

Mutlak doluluk seviyesi göstergesi sadece optimum hava akımında sağlanır. Islaklık, yoğunluk veya yüksek çim gibi dış etkiler, düşük kesim kademeleri, kirlilik veya benzerleri hava akımını ve doluluk seviyesi göstergesinin fonksiyonunu olumsuz etkileyebilir.

AÇim toplama sepeti doldurulacak

BÇim toplama sepeti dolu

- Dolan çim toplama sepetinin boşaltılması (⇒ 13.10)

9.7 Çim toplama sepetinin takılması ve çıkarılması

- Çim toplama sepetini takmadan önce parçalama-yayma mekanizmasını çıkartınız. (⇒ 8.5)

Asılması için:

• Boşaltma kapağını (1) açın ve açık tutun.
• Çim toplama sepetini (2) sepet ağızlarına (3) asınız.
• Boşaltma kapağını (1) tekrar kapatınız.

Çıkartılması için:

- Boşaltma kapağını (1) açın ve açık tutun.

• Çim toplama sepetini (2) kaldırın, sepet ağızlarından (3) dışarı çıkartın ve uzaklaştırın.
• Boşaltma kapağını (1) elle tekrar kapatınız.

10. Güvenlik tesisatları

Usulüne uygun olmayan şekilde kullanılmasının önlenmesi ve kullanım güvenliğinin sağlanması için cihaz çok sayıda güvenlik düzeneğiyle donatılmıştır.

Yaralanma tehlikesi!

Güvenlik düzeneklerinden birinde bir arıza saptanmışsa, cihaz çalıştırılmamalıdır. Yetkili servise başvurunuz; STIHL, STIHL yetkili servislerini önerir.

10.1 Koruma tertibatları

Çim biçme makinesi, biçme bıçağı ve püskürtülen kesilen çimlerle gözetim altında olmadan teması engellemek için koruma tertibatlarıyla donatılmıştır.

Gövde, boşaltma kapağı, çim toplama sepeti ve düzgün olarak monte edilmiş olan gidon bunlara dahildir.

10.2 Motor durdurma kolu

Modeller RM 650 T, RM 650 V, RM 650 VE, RM 655 V bir motoru durdurma-düzeneği ile donatılmıştır.

Çalışma sırasında motor durdurma kolunun (1) serbest bırakılmasının ardından benzinli motor kapatılır. Benzinli motor ve bıçak, 3 saniyede durur.

Yaralanma tehlikesi! Bıçakların durma süresi daha uzunsa cihazı çalıştırmayın ve yetkili bayi/servise götürün.

Gecikme süresini ölçme

Benzinli motor çalıştırıldığında bıçak dönmeye başlar ve bir rüzgar sesi duyulur. Durma süresi benzinli motorun durması sırasındaki rüzgar sesinin süresiyle aynıdır, bu süre bir kronometre ile ölçülebilir.

11. Biçak-Fren-Kavraması (BBC)

Modeller RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS bir bıçak-fren-kavrama (BBC) ile donatılmıştır.

Yaralanma tehlikesi! Her çalıştırma öncesinde bıçak-fren-kavrama fonksiyonunu kontrol edin. (⇒ 13.1)

Güvenlik gerekçesiyle kolu asla, örneğin gidona bağlamak suretiyle, köprülemeyin.

iki elle kullanım:

Biçme biçağı benzinli motor çalışır durumdayken sadece şu şekilde kavratılabilir:

- Biçak dönmesi durdurma kolunu (1) tek elle işletin ve basılı tutun ve sonra biçak kavraması kelepçesini (5) diğer elle yukarı doğru çekin ve oturmasını sağlayın. (⇒ 13.6)

Entegre biçak-yavaşlatma freni:

Bıçak dönmesi durdurma kolu bırakıldıktan sonra (veya gidon bırakıldıktan sonra), biçme bıçağı

kavraması ayrılır ve azami 3 saniye içinde durana kadar frenlenir, bu sırada benzinli motor çalışmaya devam eder. (⇒ 13.7)

12. Çalışmaya yönelik uyarılar

Güzel ve yoğun çimlere sahip olmak için

• daima yavaş bir sürüş hızıyla kullanınız.
  – çimleri daha sık biçimiz ve daha kısa tutunuz.
• S ıcak ve kuru havada çim boyunu çok kısaltmayınız, aksi takdirde güneşen yanacak ve kötü bir görünüm alacaktır.
• sivri biçme bileçakları kullanınız, bu nedenle bileçakları düzenli olarak bileyiniz (yetkili servis).
• kesim yönünü düzenli olarak değiştirin.

12.1 Kullanıcının çalışma alanı

• Çalıştırma sırasında ve benzinli motor çalışırken güvenlik gerekçesiyle kullanıcı daima direksiyonun arkasındaki çalışma bölgesinde bulunmalıdır. Gidonun sağlamış olduğu güvenlik mesafesine her zaman uyulmalıdır.
• Çim biçme makinesi sadece bir kişi tarafından kullanılmalıdır, üçüncü şahıslar tehlike bölgesinden uzakta bulunmalıdır. (⇒ 5.)

12.2 Çim ezme silindirli çim biçme makinesi

Model RM 655 RS arka aks üzerinde iki parçalı bir tahrik silindiri ile donatılmıştır.

Bu, çim boyunun ya da çiçeklerin tam istenilen seviyede kesilmesine izin verir. Ayrıca çimler, sürüş yönünde düzleştirilir, böylece çimler üzerinde tipik çizgili bir desen oluşur.

12.3 Kullanım imkanları

Çim biçime makinesi bir çok fonksiyonlu bıçakla donatılmıştır ve çim biçme-parçalama-yayma makinesi veya arkadan boşaltmalı çim biçme makinesi veya çim toplayıcı olarak kullanılabilir.

• Cihazın parçalama ve yayma makinesi olarak kullanılabilmesi için parçalamayayma tertibatı takılmalıdır. (⇒ 8.5)
• Cihazın arkadan boşaltmalı çim biçme makinesi veya çim toplayıcısı (çim toplama sepetiyle) olarak kullanılması için parçalama-yayma mekanizmasını çıkartın. (⇒ 8.5)

12.4 Parçalama-yayma işlemini nasıl yapmalıyım?

Parçalama-yayma işlemi sadece şu modellerde mümkün RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS.

Parçalama-yayma için 4 ve 7 arasındaki kesim yüksekliklerinden birini seçiniz, çünkü bu kesim yüksekliği ayarında çimler en iyi şekilde parçalanıp yayılacaktır.

Kesim yüksekliğinin düşük olması durumunda biçme gövdesi tıkanabilir ve devamında biçme biçağı bloke olabilir.

Parçalama-yayma hızı ve kesim yüksekliği, biçimle bıçağının bilecek çimi en iyi şekilde öğüteceği ve güzel bir kesim deseni sağlayacağı şekilde seçilmelidir.

Yüksek çimde birkaç turda ve daha yüksek kesim yüksekliği ayarlarıyla çalışılmalıdır.

Çim seviyesi çok yüksekse ve çim nemliyse parçalama-yayma yapılmamalıdır.

13. Cihazın çalıştırılması

13.1 Biçak-fren-kavrama kontrolü

İşleme başlamadan önce bıçak-fren-kavrama ekipmanları üç kez kontrol edilmelidir.

• Benzinli Motor çalışırken çim biçme bıçağını bağlayın. (⇒ 13.6) Hareket halindeki bıçak kolayca duyulan rüzgar sesi oluşturacaktır.
• Biçme bıçağının ayrılması (gidonu bırakın) (⇒ 13.7) Bıçak-fren-kavrama tahrikten çıkar ve benzinli motor frenler. Bu işlem rüzgar sesinin gitmesi ile devam eder ve en fazla 3 saniye sürer. Bıçak durduktan sonra rüzgar sesi duyulmamalıdır. Bıçak fren zamanı kronometre ile ölçülebilir.

Yaralanma tehlikesi!

Bıçak-fren-kavrama istenildiği gibi çalışmıyor ise, (örn. bıçak fren zamanı 3 saniyeden uzun ise ve çim biçme bıçağından halen rüzgar sesi geliyorsa) cihazı kullanmayın.

Bu durumda benzinli motoru kapatın, buji soketini sökün ve tamir için yetkili bir personele başvurun. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

13.2 Benzinli motoru çalıştırma (RM 650 T, RM 650 V, RM 655 V)

Cihaza zarar vermekten kaçının! Benzinli motor yüksek çimde çalıştırılamaz. Güç koşullarda çalıştırırken daha yüksek kesim yüksekliği ayarları seçin.

i Benzinli motor, çalıştırma işleminden sonra sabit gaz ayarı nedeniyle daima optimum işletim devir sayısıyla çalışmaktadır.

• Yağ seviyesini ve yakıt seviyesini kontrol edin. (⇒ 8.6)
• 1 Motor durdurma kolunu (1) gidona doğru bastırın ve tutun.
• 2 Marş motoru ipini (2) kompresyon direncine kadar yavaşça çekin. Ardından kol uzunluğuna kadar kuvvetlice çekiniz. Marş motoru ipini (2) yavaşça tekrar sarılabilmesi için yavaşça geri sokunuz.
• Benzinli motor çalışmana kadar işlemi tekrarlayın.

13.3 Benzinli motoru çalıştırma (RM 650 VE)

Cihaza zarar vermekten kaçının! Benzinli motor yüksek çimde çalıştırılamaz. Güç koşullarda çalıştırırken daha yüksek kesim yüksekliği ayarları seçin.
i Benzinli motor, çalıştırma işleminden sonra sabit gaz ayarı nedeniyle daima optimum işletim devir sayısıyla çalışmaktadır.
- Yağ seviyesini ve yakıt seviyesini kontrol edin. (⇒ 8.6)

- Aküyü kontrol etme: Şarj durumunu kontrol edin ve gerektiğinde aküyü şarj edin. (⇔ 9.5)

• 1 Aküyü (3) takın.
- 2Motor durdurma kolunu (1) gidona doğru bastırın ve tutun.
- 3 Marş düğmesine (4) basın – maksimum 3 ila 5 saniye arası, ardından tekrar bırakın. Benzinli motor çalışmıyorsa, bir sonraki çalıştırma denemeleri öncesinde 10 saniyelik molalar verin. Benzinli motor çalışırken marşa tekrar basılmasını önleyiniz.

13.4 Benzinli motoru durdurma (RM 650 T, RM 650 V, RM 650 VE, RM 655 V)

• Benzinli motorun durdurulması için motoru durdurma kolunu (1) serbest bırakın. Benzinli motor ve biçme bıçağı kısa bir süre içinde duracaktır.
• RM 650 VE: Cihaz gözetim altında değilse, aküyü çıkarın ve ayrılmış olarak cihazdan ve ayrıca yetkili olmayan kişilere karşı (örn. çocuklar tarafından) güvenli bir yerde saklayın.

13.5 Benzinli motoru çalıştırma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

• Yağ seviyesini ve yakıt seviyesini kontrol edin. (⇒ 8.6)
• RM 650 VS, RM 655 RS, RM 655 VS:

1 Gaz ayar kolunu (1) pozisyon I üzerine getirin.

• RM 655 YS:

1 Benzinli motor soğuk durumdayken gaz ayarı kolunu (1) jikle pozisyonu üzerine getirin.

Benzinli motor sıcakken veya hava sıcakken gaz ayarı kolunu (1) I pozisyonuna getirin.

• 2 Marş motoru ipini (2) kompresyon direnci noktasına kadar yavaşça çekin, ardından kol uzunluğuna kadar kuvvetlice çekin. Marş motoru tarafından doğru şekilde sarılabilmesi için ipi yavaşça geri bırakın.
• Benzinli motor çalışmana kadar çalıştırma işlemini tekrarlayın.
• RM 655 YS: Gaz ayar kolunu (1) I pozisyonu üzerine getirin.

13.6 Biçme bıçağının bağlanması (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

Cihaza zarar vermekten kaçının! Biçme bıçağını yüksek çimde bağlamayın ve sadece benzinli motorun azami devir sayısında bağlayınız.

Bıçak kavramasının gereksiz yere aşınmasını önlemek için daima seri bir şekilde kavratma yapın.

- 1 Biçak dönmesi duruşu kolunu (1) gidona doğru çekin ve çekili tutun. Bu sayede biçak kavraması kolunun (2) kilidi açılır.

- 2 Biçme bicağının bağlanması için bıçak kavraması kolunu (2) hızlica dayanak noktasına kadar düz bir şekilde arkaya doğru çekin. Bu dayamaya kavranmış konumda yerleşir ve sonra bırakılabilir.

13.7 Biçme bıçağını ayırma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

- Biçme bıçağını ayırmak için motoru durdurma kolunu (1) bırakın. Biçak kavraması kolunun (2) kilidi açılır ve başlangıç pozisyonuna döner. Biçme bıçağı ayrılır ve frenlenir, benzinli motor çalışmaya devam eder.

13.8 Benzinli motoru durdurma (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

• Benzinli motoru durdurmadan önce biçme bıçağını daima ayırınız. (⇒ 13.7)
• Benzinli motorun kapatılması için gaz ayarı kolunu (1) 0 konumuna getiriniz.

13.9 Tekerlek tahriki

Çim biçme makinesi, bir arka tekerlek tahriki ile donatılmıştır.

RM 650 T:

Bir sabit ilerleme tahrik hızı

3,5 km/sa

RM 655 RS:

Bir sabit ilerleme tahrik hızı

4,2 km/sa

RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Sürüş sırasında sürüş hızı koluyla kademesiz ayarlanabilir ilerleme tahrik hızı

RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: 2,6 km/sa – 4,6 km/sa

RM 655 YS:

0,5 km/sa - 6,3 km/sa

Tekerlek tahrikini açın:

• Benzinli motoru çalıştırın. (⇒ 13.2), (⇒ 13.5)
• Tekerlek tahriki kelepçesi (1) gidona doğru çekin ve çekili tutun. Tekerlek tahriki açılır ve çim biçme makinesi ileri harekete başlar.

Cihaza zarar vermekten kaçının! Şanzumanda hasar oluşumunun engellenmesi için tekerlek tahriki kelepçesini daima tamamen (dayanak noktasına kadar) işletin.

Tahrik hızını ayarlama:

RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: Vario-şanzumana zarar vermekten kaçının! Sürüş hızı kolunu (2) sadece benzinli motor çalışırken işletin.

• Sürüş hızını artırın. Sürüş hızı kolunu (2) sürüş sırasında öne doğru bastırın.
• Sürüş hızını azaltma: Sürüş hızı kolunu (2) sürüş sırasında arkaya doğru çekin.

Tekerlek tahrikini kapatın:

- Tekerlek tahriki kelepçesini (1) bırakın. Tekerlek tahriki kapatılır ve çim biçme makinesi durur. Benzinli motor çalışmaya devam eder.

13.10 Çim toplama sepetinin boşaltılması

Yaralanma tehlikesi!

Çim toplama sepetini çıkartmadan önce benzinli motoru kapatın ve biçme biçagını ayırın ve durmasını bekleyin.

Tam dolu bir çim toplama sepeti 20 kg ağırlığa ulaşabilir.

- Çim toplama sepetini çıkarın. (⇒ 9.7)

- Çim toplama sepetini kilit bileziğinden (1) açın. Çim toplama sepeti üst parçasını (2) açın ve tutun. Çim toplama sepetini arkaya doğru katlayın ve kesilen çimleri boşaltın. Çim toplama sepeti, çim toplama sepetinin üst ve alt kısmında bulunan tutamaklardan (3, 4) iyi bir şekilde tutulabilir ve rahatça boşaltılabilir.

• Çim toplama sepetini kapatın.
• Çim toplama sepetini takın. (⇒ 9.7)

14. Bakım

14.1 Genel

Yaralanma tehlikesi!

"Güvenliğiniz için" (⇒ 5.) bölümündeki güvenlik talimatlarını dikkate alın.

Yetkili bayi/servis tarafından yapılan senelik bakım:

Çim biçme makinesi senede bir kez bir yetkili bayi/servis tarafından kontrol edilmelidir. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

14.2 Cihazın temizlenmesi

Bakım aralığı:

Her kullanımdan sonra

Titiz baktığınız takdirde cihazınız olası hasarlardan korunacak ve ömrü uzayacaktır.

Yaralanma tehlikesi!

Benzinli motoru kapatın, buji soketini çekin, aküyü çıkarıp alın (RM 650 VE olduğunda) ve cihazı soğumaya bırakın. Cihazı temizleme pozisyonuna getirmeden önce yakıt deposunu boşaltın (örn.boşaltma sürüşü ile). Cihaz sadece boşaltma kapağı açıklken güvenli bir şekilde temizleme pozisyonunda bulunur.

Temizleme pozisyonu:

• RM 650 T, RM 650 V, RM 650 VS, RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: Marş motoru ipini tel kılavuzundan çıkartın. (⇒ 8.3)
• Gerektiğinde parçalama-yayma mekanizmasının çıkartınız ( 8.5) veya çim toplama sepetini ayırınız. ( 9.7)
• Yukarı devirmek için cihazın sağ yanında durun.
• Gidon üst parçasını en alt konuma getirin (dayanağa kadar, geçme kolu bu pozisyonda geçmez). (⇒ 9.3)
• Boşaltma kapağını (2) sağ elinizle açın ve açık tutun.

• Sol elinizle resmedildiği gibi konsolu kavrayın ve boşaltma kapağını açık tutun. Aynı zamanda yerleşme pedalına (3) baş parmağınızla basın ve tutun.

• Cihazı sağ elinizle öndeki taşıma kolundan kavrayın ve gidon resmedildiği gibi yere oturana kadar, yavaşça arkaya doğru yatırım.

• Boşaltma kapağını (2) ve yerleşme pedalını (3) serbest bırakın ve cihazın duruşunu kontrol edin.

Temizliğe ilişkin uyarılar:

• Kirleri az miktarda su kullanarak, bir fırça veya bir bezle temizleyin. Püskürtülen suyu asla benzinli motorun parçalarına, contalara, yatak alanlarına yöneltmeyin. Gerekirse bir özel temizleyici kullanın (örn. STIHL özel temizleyici).
• Yapışan çim artıklarını öncesinde bir tahta çubuk ile temizleyin.
• Biçme bıçaklarını daima temizleyin – kirlerin çözülmesi için kesinlikle biçme, bıçaklarının üzerine (örn. bir çekiç ile) vurmayın.
• Benzinli motorun soğutma kanatçıklarını temizleyin.
• Çim toplama sepetini ve parçalamayayma mekanizmasını cihazın uzağında akan su ve fırça ile temizleyiniz.

14.3 Biçak aşınması kontrolü

Bakım aralığı:

Her kullanımdan önce

Yaralanma tehlikesi!

Bıçaklar kullanım yerine ve kullanım süresine göre farklı yoğunlukta aşınma sergiler. Cihazı kumlu zemin üzerinde ve/veya sık sık kuru şartlarda çalıştırıyorsanız, bıçağa daha fazla yük binecek ve bıçaklar ortalamanın üstünde bir hızla aşınacaktır. Aşınan bıçak kırılabilir ve ağır yaralanmalara yol açabilir. Bu nedenle, bıçağın bakımı ile ilgili talimatlara her zaman uyulmalıdır.

• Çim biçme makinesini kaldırarak temizleme pozisyonuna getirin. (⇒ 14.2)

- Bıçağı (1) temizleyin.

- Biçak kalınlığını A en az 5 noktada bir kumpas ile kontrol edin. Özellikle de biçak pervaneleri alanında bu asgari kalınlık mevcut olmalıdır.

- Asgari kalınlığı B bir kumpasla biçak pervanelerinin arkasındaki en ince noktadan kontrol edin.

Bıçak kalınlığı Ⓐ: > 2,0 mm

Asgari genişlik Ⓑ: > 55 mm

Bıçak şu hallerde değiştirilmelidir,

– hasar görmüşse (çentikler, çatlaklar),

– bir veya birden çok noktada ölçme değerlerine ulaşılmışsa veya izin verilen sınırların dışındaysa.

Çim biçme makinesinde bir aksesuar bıçağı monte edilmişse, farklı aşınma sınırları geçerlidir (bkz. aksesuarın kullanım kılavuzu).

14.4 Bıçağın sökülmesi ve takılması

Biçağı sökme:

• Çim biçme makinesini kaldırarak temizleme pozisyonuna getirin. (⇒ 14.2)
• Bıçağı (1) sıkıca tutun ve biçak civatasını (2) sökün.
• Bıçağı (1), biçak civatasını (2) ve emniyet pulunu (3) çıkartın.

Biçağı takma:

Yaralanma tehlikesi!

Bıçak (1) sadece resimdeki gibi monte edilmelidir. Sıkma bilezikleri (4) aşağıyı, yukarı doğru bükülmüş bıçak kanatları ise aşağıyı göstermelidir.

Bıçak cívataları için öngörülen sıkma torkuna tam olarak uyulmalıdır, kesim aletinin güvenli bir şekilde tespitlenmesi buna bağlıdır. Bıçak cívatasını (2) ilaveten Loctite 243 ile emniyete alın.

Emniyet pulu (3) her biçak montajında yenilenmelidir, biçak cıvatası (2) her biçak değişiminde.

• Bıçağın dayanma yüzeyini ve biçak kovanını veya biçak tutucusunu temizleyin.

• Biçak (1) yukarı bükülü kanatlarıyla birlikte yukarı doğru (cihaza bakarak) biçak kovanının veya biçak tutucusunun (5) üzerine konumlandırılmalıdır.

• Yeni emniyet rondelasını (3) resimdeki gibi yerleştirin, birçok civatasını (2) vidalayın ve sıkın.
  Sikma torku:
  60 - 65 Nm

14.5 Biçme bıçağının bilenmesi

STIHL, biçme bıçağının bir uzman tarafından bilenmesini tavsiye eder. Bıçak yanlış bilendiğinde (vanlış bileme açısı, dengesizlik) cihaz fonksiyonları olumsuz etkilenir.

Bileme talimatı:

• Biçme bıçağını çıkarın (⇒ 14.4).
• Bileme esnasında biçme bıçağını soğutun, örn. su ile. Bıçakta mavileşme olmamalıdır, aksi takdirde kesim dayanıklılığı azalacaktır.
• Dengesizlik nedeniyle oluşabilecek titreşimlerin önlenmesi için tüm birçok yüzeyinin eşit keskinlikte olmasına dikkat edin.
• Bileme açısının 30° olmasına dikkat edin.
• Gerekirse kesici kenardaki bileme çıkıntılarını hassas bir zımpara kağıdı ile temizleyin.
• Aşınma sınırlarına dikkat ediniz. (⇒ 14.3)

14.6 Yanmali motor

Bakım aralığı:

Bkz. yanmalı motor kullanım kılavuzu.

Genel bilgiler:

Ekteki benzinli motor kullanım kılavuzunda yer alan kullanım ve bakım uyarlarına dikkat ediniz.

Cihazın uzun ömürlü olması için yağ seviyesinin daima yeterli olması, yağ ve hava filtresinin düzenli olarak değiştirilmesi büyük önem taşımaktadır.

Tavsiye edilen yağ değişim aralıklarını ve/veya motor yağı ve yağ dolum miktarı hakkındaki bilgileri benzinli motor kullanım kılavuzunda bulabilirsiniz.

Benzinli motorun yeteri kadar soğuyabilmesi için soğutma kanatçıkları daima temiz tutulmalıdır.

14.7 Akü ve şarj aleti bakımı

Bakım aralığı:

Bkz. benzinli motor kullanım kılavuzu.

14.8 Tekerlekler ve şanzıman

Tekerlek yatakları bakım gerektirmez. Şanzıman bakım gerektirmez.

14.9 Çim ezme silindiri bakımı

Tahrik zincir düzenli olarak yağlanmalıdır, bilyalı mafsal yatakları ve silindir bakım gerektirmez.

Bakım aralığı: yılda bir kez ve/veya gerektiğinide

• Servis için vidayı (1, Torx 25) çözün ve kapağı (2) çıkarıp alın.
• Tahrik zincirini piyasada mevcut olan yağlar ile yağlayınız.

14.10 Biçak-fren-kavraması (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)

Bakım aralığı:

Yılda bir kez

Bıçak-fren kavraması (BBC) doğal bir aşınmaya tabidir. Bakımı sadece eğitimli personel tarafından yapılmalıdır. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

14.11 Kablo ağı paketli makine ünitesini ayarlayın (RM 655 YS)

Bakım aralığı: İlk başlatmadan ya da kullanımdan önce

Cihaz ilk kez çalıştırılmadan önce

• kablo hattının ayarlanması gerekir.
• Hareket hızına ulaşılmadığı takdirde.

– paketli makine ünitesi devamlı olarak çalıştırıldığında. Yani, biçme makinesi kayış tahrik sistemi işlememesine rağmen marş ipinin çekilmesiyle istemsiz olarak harekete geçer.

Kablo hattını ayarlayın

• Kol hareket hızı (1) sonuna kadar çekin.
• Kablo hattını (2, 3) rahatlatmak için (4) civataları gevşetin.
• içten yanmalı motoru çalıştırın. (⇒ 13.5)
• Paketli makine ünitesi kolunu direksiyona kadar çekin ve tutun. (⇔ 13.9)

• Paketli makine ünitesi kullanılana kadar (4) kablo hattını civata ile (3) sıkın. Sonrasında paketli makine ünitesi kolunu bırakın, içten yanmalı motoru durdurun ve (2) cıvatayı sıkın.
• Kontrol: Paketli makine ünitesi kolu çalışmıyorsa, kablo hattı hafif gerilmiştir ve cihaz geri çekilir – bu esnada tekerlekler bloke edilmez.

14.12 Koruyucu çıta aşınma kontrolü

Bakım aralığı: Yılda bir kez

• Çim biçme makinesini kaldırarak temizleme pozisyonuna getirin. (⇒ 14.2)
• Sol ve sağ koruyucu çıta kalınlığını ölçün.

RM 650 T, RM 650 V, RM 650 VE, RM 650 VS:

A>8 mm

Bir yandaki ölçme değeri ölçünün altına düşmüşse, gövde bir yetkili bayi tarafından değiştirilmelidir. STIHL, STIHL-yetkili bayilerini/servislerini önermektedir.

Koruyucu çitalar, cihazın alt tarafından sınır değerine kadar aşınmışsa veya gövdeyi artık tamamen kapatmıyorsa, değiştirilmelidir.

14.13 Saklama ve uzun süreli mola (kış molası)

Cihazı kuru, kapalı ve tozlanma olmayan bir alanda muhafaza edin. Cihazın çocukların erişemeyeceği yerlerde muhafaza edilmesini sağlayın.

Saklamadan önce mevcut sorunları giderin. Makine daima çalışmaya hazır bir durumda bulunmalıdır.

Saklamadan önce yakıt deposunu ve karbüratörü boşaltınız (örn. boşaltma sürüşü ile).

Cihaz uzun süre kullanılmayacaksa (kış molası) ayrıca aşağıdaki hususlar da dikkate alınmalıdır:

• Cihazın tüm dış parçalarını özenle temizleyin.
• Tüm hareketli parçaları iyice yağlayın ve/veya gresleyin.
• Bujiyi sökünüz (bkz. benzinli motor kullanım kılavuzu) ve buji deliğinden benzinli motora yakl. 3 cm³ motor yağı doldurunuz. Benzinli motoru birkaç kez buji olmadan çalıştırınız (marş motoru ipini çekerek).

Yangın tehlikesi!

Tutuşma tehlikesi nedeniyle buji soketini buji deliğinden uzak tutunuz.

• Bujiyi yeniden vidalayın (bkz. ayrıca benzinli motor kullanım kılavuzu).
• Yağ değişimini gerçekleştirin (bkz. ayrıca benzinli motor kullanım kılavuzu).

RM 650 VE:

• Aküyü çıkarın ve cihazdan ayrı olarak yetkisiz kişilerin erişemeyeceği kuru, tozsuz ve don olmayan bir odada saklayın.
• Sezon başlangıcından önce aküyü tamamen şarj edin. (⇒ 9.5)

15. Nakliye

15.1 Nakliye

Yaralanma tehlikesi!

Nakliye işleminden önce

"Güvenliğiniz için" bölümüne dikkat ediniz. (⇒ 5.)

Nakliye sırasında daima uygun güvenlik kıyafeti (güvenlik ayakkabıları, sağlam eldivenler) kullanın.

Kaldırmadan veya taşımadan önce daima buji soketini çekiniz. STIHL, güvenlik gerekçesiyle cihazı daima ikinci bir kişinin yardımıyla kaldırmayı veya taşımayı önerir.

Kaldırmadan önce "Teknik Veriler" bölümündeki ağırlığı dikkate alın.

Cihazın taşınması:

- Cihazı sadece taşıma kolundan (1) ve gidondan (2) kaldırın. Biçme bıçağı ve vücut, özellikle de ayak ve bacaklar arasındaki mesafenin yeterli olmasına dikkat edin.

Cihazın bağlanması:

- Cihazı yükleme alanının üzerine uygun sabitleme gereçleriyle bağlayın ve sadece 4 tekerleğinin üzerinde duracak şekilde taşıyın.

- Halat veya kemerleri gidon konsolu (3) veya gövde (4) üzerine sabitleyin.

16. Çevre koruma

Kesilen çimler çöpe atılmamalı, kompost oluşturma işlemine tabi tutulmalıdır.

Ambalajlar, cihaz ve aksesuar geri dönüşümlü malzemeden üretilmiştir ve buna uygun şekilde imha edilmelidir.

Malzeme artıklarının ayrıştırılarak çevre koruma kurallarına uygun şekilde imha edilmesi, yeniden değerlendirilebilir maddelerin tekrar kullanılmasını sağlayacaktır. Bu nedenle, normal kullanım süresi dolduğunda cihaz tekrar değerlendirme merkezlerine bırakılmalıdır. İmha işleminde "Bertaraf" bölümündeki bilgileri özellikle dikkate alın. (⇒ 5.10)

Atıkların nasıl usulüne uygun şekilde imha edileceğini geri dönüşüm merkezinizden veya yetkili bayinizden/servisinizden öğreniniz.

Li-lon

Akü gibi atıkları daima kurallara uygun şekilde imha edin. Yerel talimatları/kuralları dikkate alın. Aküyü evsel atıklarla birlikte bertaraf etmeyin, satıcıya veya

sorunlu madde toplama noktalarına teslim edin.

- Akü (⇒ 9.5), çim biçme makinesinden ayrı olarak imha edilmelidir.

17. Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi

Ürün grubunun rutin bakımı ve günlük bakımına yönelik önemli uyarılar

Benzin motorlu çim biçme makinesi (STIHL RM)

Kullanım kılavuzundaki özellikle güvenlik, kullanım ve bakım ile ilgili talimatlara dikkat edilmemesi sonucunda ya da izin verilmeyen montaj veya yedek parçalardan dolayı meydana gelen maddi ve kişisel zararlarda STIHL Firma'sı sorumluluk kabul etmez.

STIHL cihazınızda aşırı aşınmayı ve hasar oluşumunu önlemek için lütfen aşağıdaki uyarılara kesinlikle dikkat ediniz:

1. Aşınan parçalar

STIHL cihazında bulunan bazı parçalar, kurallara uygun kullanımda dahi normal bir aşınma sergileyecektir ve kullanım türüne ve süresine göre doğru zamanda değiştirilmelidir.

Bu parçalar şunlardır :

• Biç me b ıçağı
  – Çim toplama sepeti
• V - K a y 1§1
• Gaz pedali (RM 655 RS)
• Aşınma çitaları (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
• Akü (RM 650 VE)

2. Bu kullanım kılavuzundaki bilgilere uyulması

STIHL-cihazının kullanımı, bakımı ve depolanması bu kullanım kılavuzunda tarif edilen şekilde, dikkatlice yapılmalıdır.

Güvenlik, kullanım ve bakım uyarlarına uyulmamasından kaynaklanan tüm hasarlar, müşterinin sorumluluğu altındadır.

Bu koşul, özellikle aşağıdaki durumlarda geçerlidir:

– Ürün üzerinde STIHL tarafından izin verilmemiş değişikliklerin yapılması.
– STIHL tarafından müsaade edilmeyen çalışma malzemelerinin kullanılması (yağlama maddeleri, benzin ve motor yağı, bkz. benzinli motorların üreticisi tarafından verilen bilgiler)
– Cihaza uygun olmayan, onaylanmamış veya düşük kaliteli araç ve aksesuarların kullanılması.
– Ürünün kurallara uygun şekilde kullanılmaması.
- Ürünün spor veya yarışma gibi faaliyetlerde kullanılması.
- Ürünün arızalı parçalarla kullanılmaya devam edilmesinden kaynaklanan hasarlar.

3. Bakım çalışmaları

“Rutin bakım” bölümünde belirtilen çalışmalar, düzenli aralıklarla yapılmalıdır.

Bu bakım çalışmaları kullanıcıının kendisi tarafından yapılamıyorsa, bir uzman bayi bu işle görevlendirilmelidir.

STIHL, bakım ve onarım çalışmalarının sadece STIHL yetkili servislerinde yapılmasını önerir.

STIHL yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır.

Bu çalışmaların ihmal edilmesi durumunda, müşterinin sorumluluğu altında olacak hasarlar meydana gelebilir.

Bu hasarlar aşağıdaki gibidir:

• Kurallara aykırı depolamadan kaynaklanan aşınma veya diğer hasarlar.
• Kalitesi düşük yedek parçaların kullanımı sebebiyle cihazda oluşan hasarlar.
• Zamanında yapılmamış veya yetersiz ölçüde yapılmış bakımdan veya yetkili servislerde yapılmamış bakım ve tamir işlemlerinden kaynaklanan hasarlar.

18. Sık kullanılan yedek parçalar

Çim biçme bıçağı sunun için RM 650 T, RM 650 V, RM 650 VE, RM 650 VS 6364 702 0100

Biçme bıçağı şunun için RM 655 V, RM 655 VS, RM 655 YS: 6374 702 0100

Çim biçme biçağı şunun için RM 655 RS: 6374 702 0110

Bıçak civatası şunun için RM 650 T, RM 650 V, RM 650 VE, RM 655 V: 9008 319 9075

Bıçak civatasi şunun için RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: 9008 348 2440

Emniyet rondelasi: 0000 702 6600

Bıçak cıvatası veya emniyet rondelası bıçak değişimi ve/veya bıçak montajında değiştirilmelidir. Yedek parçaları STIHL yetkili satıcısından temin edebilirsiniz.

19. Uygunluk Sertifikası

19.1 Çim Biçme Makinesi STIHL RM 650.0 T / V / VS, RM 650.1 VE, RM 655.0 V / YS, RM 655.1 RS / VS AB Uygunluk Beyanı

tek sorumluluğuna sahibiz

• Y a p ı türü: Çim biçme makinesi
  – Fabrika markası: STIHL
• Tip: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS, RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS
• Kesim genişliği RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 48 cm
• Kesim genişliği RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 53 cm
• Serinumarasi: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 6364 RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 6374

2000/14/EC, 2006/42/EC, 2014/30/EU ve 2011/65/EU sayılı direktiflerin ilgili hükümlerine uygundur ve aşağıdaki normların üretim tarihinde geçerli olan versiyonlarına uygun olarak geliştirilmiş ve üretilmiştir: EN ISO 5395-1, EN ISO 5395-2 ve EN 14982.

Onaylanmış ilgili kuruluş: TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431 Nürnberg, DE

Ölçülen ve garanti edilen gürültü seviyesinin elde edilmesi için 2000/14/EC, Ek VIII direktifi uyarınca hareket edilmiştir.

RM 650.0 T, RM 650.0 V, RM 650.0 VS

– Ölçülen gürültü seviyesi: 95.3 dB(A)

– Garanti edilen gürültü seviyesi: 96 dB(A)

RM 650.1 VE

– Ölçülen gürültü seviyesi: 95,3 dB(A)

– Garanti edilen gürültü seviyesi: 96 dB(A)

RM 655.0 V

– Ölçülen gürültü seviyesi: 97,5 dB(A)

– Garanti edilen gürültü seviyesi: 98 dB(A)

RM 655.1 RS, RM 655.1 VS

– Ölçülen gürültü seviyesi: 97,2 dB(A)

– Garanti edilen gürültü seviyesi: 98 dB(A)

RM 655.0 YS

– Ölçülen gürültü seviyesi: 97,4 dB(A)

– Garanti edilen gürültü seviyesi: 98 dB(A)

Teknik dokümanlar STIHL Tirol GmbH firmasının evraklarında muhafaza edilir.

Üretim yılı ve makine numarası çim biçme makinesinde yer almaktadır.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

vekaleten

Matthias Fleischer, Araştırma ve Ürün Geliştirme Başkanı

vekaleten

Sven Zimmermann, Ana Bölüm Başkanı

19.2 STIHL Yönetim merkezi adresi

19.3 STIHL Dağıtım şirketleri adresleri

ALMANYA

19.4 STIHL İthalatçılar adresleri

BOSNA HERSEK

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Hürriyet Mahallesi Manas Caddesi No.1

35473 Menderes, İzmir

Telefon: [phone]

Fax: [phone]

20. Teknik veriler

RM 650.0 T, RM 650.0 V, RM 650 VE, RM 650.0 VS:

Seri numarası6364

Kesim genişliği 4 8

Kesim mekanizmasıBıçak sütunu

Bıçak sütunu devir

sayısı2800 D/dak

Kesim yüksekliği 25 - 85 mm

Biçak civatası sıkma

torku 60 - 65 Nm

Ön tekerlek ∅ 200 mm

Arka tekerlek ∅ 230 mm

Çim toplama sepeti

dolum miktarı70 l

Uzunluk 167 cm

Genişlik 52 cm

Yükseklik 112 cm

Benzinli motor

yapı türü	4-Zamanlı benzinli motor
Nominal hız sayısında nominal performans	2,6 - 2800 kW - dev/dak

RM 650.0 T:

Benzinli motor tip tanımı	Kohler HD775
Silindir hacmi 173 ccm
Start mekanizması	Telle motor startı
Bıçak sütunu tahriki	sürekli
Arka tekerlek tahriki	Giriş şanzımanı
Ağırlık	45 kg
Yakıt deposu	1,4 l

Gürültü emisyonları

2000/14/EC / S.I. 2001/1701 uyarınca ölçüm:
Garanti edilen
gürültü seviyesi L_WAd	96 dB(A)
Güvensizlik K_WA	1,1 dB(A)
Ölçüm kriteri EN ISO 5395-2:

Çalışma mahallinde

gürültü seviyesi L_pA 81 dB(A)

Belirsizlik K_pA 2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri EN 12096 doğrultusunda:
Ölçülen değer a_hw	3,80 m/sn ^2
Güvensizlik K_hw	1,90 m/sn ^2
Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 650.0 V:

Benzinli motor tip tanımı	Kohler HD775
Silindir hacmi 173 ccm
Start mekanizması	Telle motor startı
Bıçak sütunu tahriki	sürekli
Arka tekerlek tahriki	Vario şanzıman
Ağırlık	46 kg
Yakıt deposu	1,4 l

Gürültü emisyonları

2000/14/EC / S.I. 2001/1701 uyarınca ölçüm:
Garanti edilengürültü seviyesi L_WAd	96 dB(A)
Güvensizlik K_WA	1,1 dB(A)
Ölçüm kriteri EN ISO 5395-2:
Çalışma mahallindegürültü seviyesi L_pA	81 dB(A)
Belirsizlik K_pA	2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri EN 12096 doğrultusunda:
Ölçülen değer a_hw	3,80 m/sn ^2
Güvensizlik K_hw	1,90 m/sn ^2
Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 650.1 VE:

Benzinli motor tip tanımı

EVC 300 E

Silindir hacmi 166 ccm

Lityum-iyon aküleri ve şarj aleti

bkz. Benzinli motorun kullanım kılavuzu.

Start mekanizması Elektrikli marş

Bıçak sütunu tahriki sürekli

Arka tekerlek tahriki Vario şanzıman Ağırlık 44 kg

Yakıt deposu 0,9 l

Gürültü emisyonları

2000/14/EC / S.I. 2001/1701 uyarınca ölçüm:
Garanti edilengürültü seviyesi L_WAd	96 dB(A)
Güvensizlik K_WA	1,1 dB(A)
Ölçüm kriteri EN ISO 5395-2:
Çalışma mahallindegürültü seviyesi L_pA	82 dB(A)
Belirsizlik K_pA	2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri EN 12096 doğrultusunda:

Ölçülen değer a_hw	3,00 m/sn ^2
Güvensizlik K_hw	1,50 m/sn ^2

Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 650.0 VS:

Benzinli motor tip tanımı	Kohler HD775
Silindir hacmi 173 ccm
Start mekanizması	Telle motor startı
Bıçak sütunu tahriki	BBC
Arka tekerlek tahriki	Vario şanzıman
Ağırlık	50 kg
Yakıt deposu	1,4

Gürültü emisyonları

gürültü seviyesi L _WAd 96 dB(A)

Güvensizlik K_WA 1,1 dB(A)

Ölçüm kriteri EN ISO 5395-2:

Çalışma mahallinde

gürültü seviyesi L_pA 81 dB(A)

Belirsizlik K_pA 2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri

EN 12096 doğrultusunda:

Ölçülen değer a_hw 3,80 m/sn²

Güvensizlik K_hw 1,90 m/sn²

Ölçüm kriteri EN ISO 5395-2, EN 20643

Kesim mekanizmasıBıçak sütunu

Bıçak sütunu devir

sayısı2800 D/dak

Kesim yüksekliği 25 - 85 mm

Kesim yükseklığı

(RM 655.1 RS) 20 - 80 mm

Biçak civatası sıkma

torku 60 - 65 Nm

Ön tekerlek ∅ 200 mm

Arka silindir ∅ 90 mm

Çim toplama sepeti

dolum miktarı 70 l

Uzunluk 171 cm

Genişlik 59 cm

Yükseklik 112 cm

RM 655.1 RS:

Bıçak sütunu tahriki BBC

Silindir tahriki Giriş şanzımanı

Ağırlık 56 kg

Benzinli motor

yapı türü 4-Zamanlı benzinli motor

Üretici, tip Kohler HD775

Silindir hacmi 173 ccm

Start mekanizması Telle motor startı

Nominal hiz

sayısında nominal 2,6 - 2800

güç kW - dev/dak

Yakıt deposu 1,4 l

Gürültü emisyonları

gürültü seviyesi L_WAd 98 dB(A)

Güvensizlik K_WA xx dB(A)

Ölçüm kriteri EN ISO 5395-2:

Çalışma mahallinde

gürültü seviyesi L _pA 84 dB(A)

Belirsizlik K_pA 2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri

EN 12096 doğrultusunda:

Ölçülen değer a_hw 2,80 m/sn²

Güvensizlik K_hw 1,40 m/sn²

Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 655.0 V:

Bıçak sütunu tahriki sürekli

Arka tekerlek tahriki Vario şanzıman

Ağırlık 46 kg

Benzinli motor

yapı türü 4-Zamanlı benzinli motor

Üretici, tip Kohler HD775

Silindir hacmi 173 ccm

Start mekanizması Telle motor startı

Nominal hız

sayısında nominal 2,6 - 2800

güç kW - dev/dak

Yakıt deposu 1,4 l

Gürültü emisyonları

gürültü seviyesi LwAd 98 dB(A)

Güvensizlik K_WA 0,9 dB(A)

Ölçüm kriteri EN ISO 5395-2:

Çalışma mahallinde

gürültü seviyesi L_pA 84 dB(A)

Belirsizlik K_pA 2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri

EN 12096 doğrultusunda:

Ölçülen değer a_hw 3,80 m/sn²

Güvensizlik K_hw 1,90 m/sn²

Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 655.1 VS:

Bıçak sütunu tahriki BBC

Arka tekerlek tahriki Vario şanzıman

Ağırlık 50 kg

Benzinli motor

yapı türü 4-Zamanlı benzinli motor

Üretici, tip Kohler HD775

Silindir hacmi 173 ccm

Start mekanizması Telle motor startı

Nominal hız

sayısında nominal 2,6 - 2800

güç kW - dev/dak

Yakıt deposu 1,4 l

Gürültü emisyonları

gürültü seviyesi L wAd 98 dB(A)

Güvensizlik KWA xx dB(A)

Ölçüm kriteri EN ISO 5395-2

Çalışma mahallinde

gürültü seviyesi L _pA 84 dB(A)

Belirsizlik K_pA 2 dB(A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri EN 12096 doğrultusunda:

Ölçülen değer a hw 3,80 m/sn²

Güvensizlik K _hw 1,90 m/sn ^2

Ölçüm kriteri EN ISO 5395-2, EN 20643

RM 655.0 YS:

Bıçak sütunu tahriki BBC

Arka tekerlek tahriki Hidrostatik

Şanzıman

Ağırlık 56 kg

Benzinli motor

yapı türü 4-Zamanlı

benzinli motor

Üretici, tip Kawasaki

FJ 180 V KAI

Silindir hacmi 179 ccm

Start mekanizması Telle motor startı

Nominal hiz

sayısında nominal 2,9 - 2800

güç kW - dev/dak

Yakıt deposu 1,6 l

Gürültü emisyonları

gürültü seviyesi L WAd 98 dB(A)

Güvensizlik K _WA 1,0 dB(A)

Ölçüm kriteri EN ISO 5395-2:

Çalışma mahallinde

gürültü seviyesi L _pA 84 dB(A)

Belirsizlik K_pA 2 dB (A)

El kol titreşimleri

Belirtilen karakteristik titreşim değeri EN 12096 doğrultusunda:

Ölçülen değer a hw 3,00 m/sn²

Güvensizlik K hw 1,50 m/sn²

Ölçüm kriteri EN ISO 5395-2, EN 20643

Lityum-iyon akülerinin taşınması:

RM 650 VE: Akü, tehlikeli malların taşınması taleplerine tabidir. Akü UN 3480 (Lityum iyon aküler) olarak sınıflandırılmıştır ve UN El Kitabı Kontrol Ve Kriterler III, Alt Bölüm 38.3 uyarınca kontrol edilmiştir.

Kullanıcı bu cihazları, kara nakliyesinde başka koşulların yerine getirilmesi gerekmeksizin kullanılacağı yere götürebilir.

Hava veya deniz nakliyesinde ülkenize özgü talimatlara/kurallara dikkat edin.

Daha detaylı nakliyat talimatları için bkz. http://www.stihl.com/safety-data-sheets

20.1 REACH

REACH, kimyasalların tescil edilmesi, değerlendirilmesi ve onaylanmasını kapsayan bir AT yönetmeliğinin adıdır.

1907/2006 No.lu REACH yönetmeliğinin (EG) yerine getirilmesine dair bilgiler www.stihl.com/reach altında verilmiştir.

21. Hata arama

gerekirse servise başvurunuz, STIHL, STIHL yetkili servislerini önerir.

bkz. benzinli motor kullanım kılavuzu.

Ariza:

Benzinli motor çalışıyor

Olası nedeni:

- RM650T, RM650V, RM650VE, RM655V: Motoru durdurma kolu çekilmemiştir

- RM 650 VS, RM 655 RS, RM 655 VS RM 655 YS: Gaz ayar kolu stop konumunda.

- RM 650 VE: Akü boşalmış veya arızalıdır.

- Yakıt deposu boştur; yakıt borusu tıkanmıştır.

– Depodaki yakıt kötü, kirli veya eski.

– Hava filtresi kirlenmiş.

– Buji soketi bujiden çekilmiş, buji kablosu sokete kötü tespitlenmiş.

- Buji paslanmış veya hasarlı; elektrot mesafesi yanlış.

– Çim biçme makinesinin gövdesi tıkanmış.

- RM 650VS, RM 655RS, RM 655VS RM 655YS: Gaz ayarı çekme teli yerinden çıkmış veya arızalı (ör n. kırılmış).

Giderilmesi:

- RM650T, RM650V, RM655V: Motor durdurma kolunu gidona doğru bastırın ve tutun. (⇒ 10.2)

- RM 650VS, RM 655RS, RM 655VS RM 655YS: Gaz ayar kolunu jikle veya başlangıç pozisyonuna ayarlayın. (⇒ 13.5)

- RM 650 VE: Aküyü şarj edin veya değiştirin. (⇒ 9.5)

- Yakit doldurunuz, yakit borusunu temizleyiniz. ✕

– Güvenilir bir markaya sahip taze yakıt, kurşunsuz benzin kullanınız, karbüratörü temizleyiniz. ✗

– Hava filtresini temizleyiniz. ✕

• Buji soketini takınız; buji kablosu ile soket arasındaki bağlantı y kontrol ediniz. ✗
• Bujiyi temizleyiniz veya değiştiriniz, elektrot mesafesini ayarlayınız. ✗
  – Çim biçme makinesi gövdesini temizleyiniz – öncesinde buji soketini çekiniz ve RM 650 VE modelin ayrıca aküsünü çıkarınız. (⇒ 9.5)
• RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Gaz ayarı çekme telini takın veya değiştirin. ✗

Ariza:

Benzinli motor çalışırken zorlanıyor veya benzinli motor performansı düşüyor

Olası nedeni:

– Çim biçme makinesinin gövdesi tıkanmış.
– Çok alçak bir kesim kademesi ve/veya çok yüksek bir hızla biçiliyor
- Y a k it deposunda ve karbüratörde su var, karbüratör tıkanmış
- Y a k it deposu kirlenmiş
– Hava filtresi kirlenmiş
– Buji kurum yapmış

Giderilmesi:

– Çim biçme makinesi gövdesini temizleyiniz – öncesinde buji soketini çekiniz ve RM 650 VE modeli ayrıca aküden çıkarınız. (⇒ 9.5)
- Kesim yüksekliği ayarlanmalı veya hız düşürülmelidir
- Yakıt deposunu boşaltın, yakıt borusunu ve karbüratörü temizleyin ✗
- Y a k it deposunu temizleyin ✕
- Hava filtresini temizleyin/değiştirin 📄, ✗
- Bujiyi temizleyin ✗

Ariza:

Benzinli motor aşırı isiniyor.

Olası nedeni:

– Benzinli motordaki yağ seviyesi yetersiz.
– Soğutma kanatçıkları kirlenmiş.

Giderilmesi:

• Motor yağını değiştirin. (⇒ 8.6)
• Soğutma kanatçığını temizleyin. (⇒ 14.2)

Ariza:

Tekerlek tahriki kolu çekildiğinde motor tahrik edilmiyor

Olası nedeni:

• RM 655 YS: Sürüş tahriki çekme teli yanlış ayarlanmış.
• Sürüş tahriki çekme teli arızalı (ör n. kırılmış).
• V-Kayışı aşınmıştır.
• Şanzıman arızalı.

Giderilmesi:

• RM 655 YS: Çekme teli ayarını kontrol edin. (⇒ 14.11)
• Çekme telini değiştirin. ✗
• V-Kayışını değiştirin. ✗
• Şanzımanı değiştirin. ✗

Ariza:

Hız ayarı çalışmıyor

Olası nedeni:

– Sürüş hızı kolu yanlış yöne çekilmiştir.
- Çekme teli yerinden çıkmış veya arızalı (ör n. kırılmış).

Giderilmesi:

• Sürüş hızı kolunu doğru yöne hareket ettirin. (⇒ 13.9)
• Çekme telini takın veya değiştirin. ✗

Ariza:

Biçme kanalı tıkandı

Olası nedeni:

• Biçme biçağı aşınmıştır.
  – Fazla uzun veya nemli çim biçilmiştir.
• RM 650VS, RM 655RS, RM 655VS RM 655YS: Benzinli motor devir sayısı düşük.

Giderilmesi:

• Biçme bıçağını değiştirin. (⇒ 14.4)
• Kesim yüksekliği ve biçme hızını biçme koşullarına göre ayarlayın. (⇒ 12.), (⇒ 9.4)
• RM650VS, RM655RS, RM655VS RM 655 YS: Gaz ayarı kolunu başlangıç pozisyonuna itin. (⇒ 13.5)

Ariza:

Kesim temiz değil, çimler sararıyor

Olası nedeni:

– Bıçak körelmiş veya aşınmıştır.
- Biçme hızı, kesim yüksekliğine oranla fazla büyüktür.
- RM 650VS, RM 655RS, RM 655S RM 655YS: Benzinli motor devir sayısı düşük.

Giderilmesi:

• Bıçakları bileyin veya değiştirin (⇒ 14.3), (⇒ 14.4), ✗
• Biçme hızını azaltın, düşürün ve/veya doğru kesim yüksekliğini seçin (en düşük kesim yüksekliğiyle çalışmayınız). (⇒ 9.4), (⇒ 13.9)
• RM 650VS, RM 655RS, RM 655VS RM 655YS: Gaz ayarı kolunu başlangıç pozisyonuna ayarlayın. (⇒ 13.5)

Ariza:

Çalışma esnasında kuvvetli titreşimler oluşuyor

Olası nedeni:

• Biçak civatası gevşek.
• Biçak, hatalı bileme veya kırılma nedeniyle dengesiz.
  – Kesim birimi hasarlı.
  – Benzinli motorun tespitlemesi gevşemiş.

Giderilmesi:

• Biçak civatasını sıkın. (⇒ 14.4)
• Bıçağı tekrar bileyin (dengeleyin) veya değiştirin. (⇒ 14.5), ✗
• Bıçağı, biçak milini ve biçak tespitlerini kontrol edin ve gerekirse tamir edin. ✗
  – Benzinli motorun tespitlemesini sıkınız. ✗

22. Servis planı

22.1 Teslimat onayı

Model: ____ Seri numarası: tarihi: ____ Bir sonraki servis tarihi: ____

22.2 Servis onayı

Bakım çalışmalarında bu kullanım kılavuzunu STIHL yetkili bayinize verin.

Önceden basılmış alanlara bakarak servis çalışmalarının onayını gerçekleştirecektir.

Servisin yapıldığı tarih

Bir sonraki servisin tarihi

STIHL RM 650 T, RM 650 V, RM 650 VE, RM 650 VS RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS

STIHL
