KULLANIM KILAVUZU BRE 8-4 9 Flex

Kullanılan semboller 189

Cihaz üzerindeki semboller ..... 189

Kendi güvenliğiniz için ..... 189

Ses ve vibrasyon 194

Teknik özellikler 195

Genel bakış 196

Kullanma kılavuzu 197

Bakım ve muhafaza 202

Giderme bilgileri 203

(€-uygunluğu beyanı 203

Mesuliyet kabul edilmemesi durumlari .. 203

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BÍLGI

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Koruma sınıfı II (tam izolasyonlu)

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 203)

Kendi güvenliğiniz için

UYARI!

Elektrikli el aletini kullanmadan önce aşağıdakileri okuyun ve bunlara uyun:

• Bu kullanma kılavuzuna,
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ne (Yazı no.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine.

Bu elektrikli el aleti teknolojinin geldiği son aşamaya ve genel kabul görmüş güvenlik tekniği kurallarına uygun biçimde imal edilmiştir.

Yine de kullanımı sırasında kullanıcıının veya üçüncü kişilerin hayatı ve organları için tehlikeler oluşabilir ve makinede veya diğer duran varlıklarda maddi hasarlar oluşabilir.

Elektrikli el aleti ancak aşağıdaki koşullarla kullanılmalıdır

• üretim amacına uygun şekilde,
• teknik güvenlik açısından kusursuz durumda.

Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

BME 8-4 tahrik ünitesi, sadece aşağıda tanımlanan takımlar için kullanılabilir.

BSE 8-4 50 parlatma takımına sahip elektrikli el aleti aşağıdaki amaçlarla kullanılır

– Endüstri ve zanaat sektöründe ticari kullanım için,
– Çelik, paslanmaz çelik ve demir içermeyen metallerde parlatma, yapılandırma, polisaj, fırçalama, düzleme, pas temizleme veya çapak temizleme gibi yüzey işlemleri için,

– Bu makine üreticisi tarafından sunulan aletlerle kullanılması için.

Ahşap yüzey işlemesi için uygun değildir.

BRE 8-4 bant zımpara takımına sahip elektrikli el aleti aşağıdaki amaçlarla kullanılır

– Endüstri ve zanaat sektöründe ticari kullanım için,
– Paslanmaz çelik boruların, yuvarlak tırabzan parçalarının finiş işlemi için,
– Genel olarak boruların ve yuvarlak çubuk profillerin zımparalanması için,
- bu kılavuzda belirtilen veya üretici tarafından tavsiye edilen zımparalama bandı ve aksesuarlarını kullanmak suretiyle.

FBE 8-4 şerit eğe takımlı elektrikli el aleti şu alanlarda kullanılır

– Endüstri ve zanaat sektöründe ticari kullanım için,
– metal yüzeylerdeki erişmesi zor yerler için taşlama ve polisaj,
– bu kılavuzda belirtilen veya üretici tarafından tavsiye edilen zımparalama bandı ve aksesuarlarını kullanmak suretiyle.

Parlatma takımlı elektrikli el aleti için güvenlik uyarıları

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

Polisaj ve tel fırçayla çalışma için genel güvenlik uyarıları:

■ Bu elektrikli el aleti tel fırçayla çalışma ve polisaj cihazı olarak kullanılmalıdır. Cihaz ile birlikte verilmiş olan tüm güvenlik bilgilerini, talimatları, resimleri ve verileri dikkate alınız. Aşağıdaki talimatları dikkate almazsanız, elektrik çarpması, ateş ve/veya ağır yaralanmalar söz konusu olabilir.
■ Bu elektrikli el aleti taşlama ve kesme için uygun değildir. Elektronik aletin kullanım için öngörülmediği çalışmalarda, tehlikeler ve yaralanmalar söz konusu olabilir.

• Üretici tarafından özellikle bu elektronik alet için öngörülmemiş ve önerilmemiş aksesuarları kullanmayınız. Sadece bir aksesuarı elektronik alete takıp sabitleyebiliyor olmanız, güvenli bir kullanımı garanti etmez.
  ■ Kullanılan alet için izin verilen devir sayısı, en az elektronik alet üzerinde bildirilmiş olan azami devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuarlar kırılabilir ve etrafa uçuşabilir.
  ■ Kullanılan aletin dış çapı ve kalınlığı, elektronik aletin ölçü verilerine uygun olmalıdır. Yanlış ölçümlendirilmiş çalışma aletleri yeterince siperlenemez veya kontrol edilemez.
• Dişli adaptör parçaları olan uçlar zımpara miline tam olarak uymalıdır. Flanş yardımı ile takılan uçlarda uçların delik çapı flaskın bağlama çapına uygun olmalıdır. Elektrikli el aletine tam ve hassas biçimde tespit edilmeyen uçlar düzensiz dönerler, aşırı ölçüde titreşim yaparlar ve aletin kontrolünün kaybına neden olurlar.
  ■ Hasarlı çalışma aletleri kullanmayınız. Her kullanımdan önce, çalışma aletlerinde çatlama, kopma, kırıklık ve yırtık olup olmadığını kontrol edin. Elektrikli aletin veya kullanılan çalışma aletinin yere düşmesi halinde, hasar görüp görmediğini kontrol edin veya hasarsız takım kullanın. Çalışma aletini kontrol ettiyseniz ve kullanmak için taktıysanız, dönen çalışma aletinin hareket düzlemini, kendinizden ve yakınıınızda bulunan kişilerden uzak tutun ve cihazı azami devir sayısı ile bir dakika boyunca çalıştırın. Hasarlı çalışma aletleri genelde bu test süresi içinde kırılır.
• Kişisel koruyucu donanım kullanınız. Uygulamaya bağlı olarak, yüzünüzü koruma maskesi, gözlerinizi koruma donanımı veya koruyucu gözlük kullanınız. İcabı halinde toz maskesi, kulaklık, koruyucu eldiven veya sizi malzeme parçacıklarından koruyacak özel önlük kullanın. Farklı uygulamalar esnasında oluşan, etrafa uçuşan yabancı

cisimlere karşı gözlerin korunması gerekir. Toz ve solunum koruma maskesi, kullanım esnasında oluşan tozu süzmelidir. Eğer uzun süre yüksek gürültüye maruz kalırsanız, işletme kaybı söz konusu olabilir.

■ Diğer kişilerin, sizin çalışma alanınızdan güvenli bir mesafede durmalarına dikkat ediniz. Çalışma alanına giren herkes, kişisel koruyucu donanım kullanmalıdır. İşlenen parçanın kırılan parçaları veya çalışma aletine ait kırık parçalar etrafa uçuşabilir ve doğrudan çalışma alanı dışında da yaralanmalara neden olabilir.
■ Taşlama yüzeyi kendi bağlantı kablosuna çarpabileceği için, elektrikli el aletini izole edilmiş kavrama yüzeyinden tutun. Gerilim altındaki bir hattın hasar görmesi, metal cihaz parçalarının da gerilim altına girmesine neden olabilir ve elektrik çarpmasına yol açabilir.
■ Çalışma aleti tamamen durmadan, elektronik aleti kesinlikle herhangi bir yere indirmeyiniz. Dönen çalışma aleti indirildiği yüzeye temas edebilir ve bunun sonucunda elektronik alet üzerindeki kontrolünüzü kaybedebilirsiniz.
■ Elektronik aleti taşırken kesinlikle çalıştırmayınız. Giysileriniz tesadüfen söz konusu olan bir temas sonucunda dönen çalışma aletine kapılabilir ve çalışma aleti bedeninize saplanabilir.
■ Elektronik aletinizin havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Motor fanı gövdenin içine toz çeker ve çok miktarda metal toz toplanması sonucunda elektriksel tehlikeler söz konusu olabilir.
■ Elektrikli aleti yanıcı malzemelerin yakınında kullanmayın. Kivilcımlar bu malzemeleri tutuşturabilir.
■ Sıvı soğutucu madde gerektiren çalışma aletleri kullanmayınız. Su veya başka sıvı soğutma maddeleri elektrik çarpmasına sebep olabilir.
- Perdahlama başlığında serbest parçalar olmasına, özellikle sabitleme sicimlerine izin vermeyiniz. Sabitleme sicimlerini toplayınız veya kısaltınız. Serbest, alet ile birlikte dönen sabitleme sicimleri parmaklarınıza dolanabilir veya işlenecek parçaya takılabilir.

Geri tepme ve ilgili güvenlik bilgileri

Geri tepme, dönmekte olan taşlama diski, zımpara tablası, tel fırça ve benzeri uçların takılması veya bloke olması sonucu ortaya çıkan ani tepkidir. Takılma ve blokaj dönmekte olan ucun ani olarak durmasına neden olur. Bu gibi durumlarda elektrikli el aleti blokaj yerinden ucun dönme yönünün tersine doğru savrulur. Öerneğin bir taşlama diski iş parçası içinde takılır veya bloke olursa, taşlama diskinin içine giren kenarı tutulur ve disk kırılır veya geri tepme kuvvetinin ortaya çıkmasına neden olur. Bu durumda taşlama diski blokaj yerinden, diskin dönme yönüne bağlı olarak kullanıcıya doğru veya kullanıcıının tersine hareket eder. Bu gibi durumlarda taşlama disklerinin kırılma olasılığı da vardır. Geri tepme kuvveti elektrikli el aletinin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan koruyucu önlemlerle önlenebilir.

• Elektronik aleti iyice sıkı tutunuz, bedeninizi ve kollarınızı geri tepme kuvvetlerini karşılayabilecek bir konuma alınız. Harekete geçişteki geri tepme kuvvetlerinde veya reaksiyon torklarında azami kontrol sağlayabilmek için, varsa ek bir tutamak kullanınız. Aleti kullanan kişi, uygun itina önlemleri sayesinde geri tepme ve reaksiyon kuvvetlerine hakim olabilir.
  ■ Elinizi kesinlikle dönen çalışma aletlerinden uzak tutunuz. Çalışma aleti geri tepme esnasında elinizin üzerinde hareket edebilir.
  ■ Elektronik aletin bir geri tepme esnasında hareket alanı dahiline vücudunuzun girmesini engelleyiniz. Geri tepme, elektrikli aleti perdahlama cihazının blokaj yerinde hareket ettiği yönün tersine hareket ettirir.
  Köşelerde, keskin kenarlarda vs. özellikle daha itinalı çalışınız. Çalışma aletlerinin işlenecek parçada geri tepmesini ve sıkışmasını önleyiniz. Dönen çalışma aleti köşelerde, keskin kenarlarda veya yüzeylerde geri teptiğinde sıkışmaya elverişlidir. Bu, alet üzerindeki kontrolün kaybına veya geri tepmeye yol açar.

Zımpara kağıtları ile çalışmaya ait özel uyarılar

■ Boyutları yüksek zımpara kağıtlarını kullanmayın, zımpara kağıtları için üreticinin verilerine uyun. Zımpara tablasından dışarı çıkıntı yapan zımpara kağıtları yaralanmalara neden olabilirler, blokaja neden olabilirler, yırtılabilirler veya geri tepme kuvvetlerinin oluşmasına neden olabilirler.

Polisaj işlemine ait özel uyarılar

- Perdahlama başlığında serbest parçalar olmasına, özellikle sabitleme sicimlerine izin vermeyiniz. Sabitleme sicimlerini toplayınız veya kısaltınız. Serbest, alet ile birlikte dönen sabitleme sicimleri parmaklarınıza dolanabilir veya işlenecek parçaya takılabilir.

Tel fırça ile çalışmaya ait özel uyarılar

- Tel fırçanın normal kullanım koşullarında da tellerini kaybettiğini dikkate alın. Fazla bastırma kuvveti uygulayarak telleri zorlamayın. Kopan ve fırlayan tel parçaları rahatlıkla giysi veya derinizden içeri girebilir. - Koruyucu kapak kullanırken koruyucu kapakla tel fırçanın birbirine temas etmesini önleyin. Tabla veya çanak biçimli fırçalar bastırma ve merkezkaç kuvvetleri nedeniyle çaplarını büyütebilir.

Boru bant zımpara takımlı elektrikli el aleti için güvenlik uyarıları

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

■ Zımparalama bandının kendi şebeke kablosuna rast gelme ihtimali olduğundan, cihazı yalıtımlı kavrama yüzeylerinden tutun. Gerilime altındaki bir hattın hasar görmesi, metal cihaz parçalarının da gerilim altına girmesine neden olabilir ve elektrik çarpmasına yol açabilir.

• Elektrikli el aletini kablosu hasarlıyken kullanmayın. Hasar görmüş kabloya dokunmayın ve çalışma sırasında kablonun hasar görmesi halinde elektrik fişini çekin. Hasar görmüş kablolar elektrik çarpma riskin arttırır.
  ■ Elektrikli el aletini sadece kuru taşlama için kullanın. Elektrikli el aletinin içine su girmesi elektrik çarpması riskini arttırır.
  ■ Çalışma sırasında elektrikli el aletini iki elinizle yönlendirin. Tutamak monte edilmiş olmalıdır! Makineyi, sadece her iki elin de tutma konumunda olduğu durumda açın.
  ■ Ellerinizi çalışmakta olan zımparalama bandından uzak tutun. Kaynakların bulunduğu bölgede ezilme nedeniyle yaralanma tehlikesi mevcuttur. Cihazın çalışma şekli ve sağladığı esneklik nedeniyle tehlikeli alanlar tamamen kapatılamamaktadır.
• Kurşun içeren boyalar, bazı ahşap türleri, mineral ve metallerin açığa çıkan tozları, aleti kullanan veya çevrede bulunan kişiler için tehlike oluşturabilir. Bu tozlara dokunma veya soluma yoluyla temas edilmesi solunum hastalıkları ve / veya alerjik reaksiyonlara neden olabilir.
  – Çalışma alanının iyi havalandırılmasını sağlayın!
  – Mümkünse, harici toz emme sistemi kullanın.
  – P2 filtre sınıfına sahip bir solunum maskesi kullanılması tavsiye edilir.
  ■ Sağlık için risk oluşturan maddelerin açığa çıkmasına neden olan (asbest gibi) malzemelerin üzerinde çalışmayın.
  ■ Magnezyum içeriği %80 seviyesinin üzerinde olan hafif metalleri kesinlikle taşlamayın veya kesmeyin. Yangın tehlikesi!
• Açık havada kullanılan veya aşırı metal tozları maruz kalan cihazlar, (30 mA tetikleme akımına sahip) kaçak akım koruma şalteri üzerinden şebekeye bağlanmalıdır. Yıpranmış, yırtılmış veya büyük ölçüde aşınmış zımparalama bantlarını kullanmayın. Hasar görmüş zımparalama bantları kopabilir, savrulabilir ve yaralanmalara neden olabilir.

■ Kullanmadan önce, cihazın doğru monte edilmiş olup olmadığını ve taşlama aletlerinin doğru bir şekilde sabitlenmiş olup olmadığını kontrol edin. Cihazı yüksüz olarak 30 saniye çalıştırın!
- Önemli ölçüde titreşimin ortaya çıkması veya diğer hasarların saptanması halinde, deneme çalışmasını derhal yarıda kesin. Bunun nedenini tespit etmek için makineyi kontrol edin.
■ Elektrikli el aletine, durmasına veya zımparalama bandının kaymasına neden olacak kadar fazla yük bindirmeyin.
■ Çalışma sonrası elektrikli el aletini kaldırmadan önce kapatın ve durmasını bekleyin.
■ Elektrikli el aletini, bir mengeneyle sıkıştırmayın.
■ Şebeke kablosunun daima cihazın arkasında bulunmasını sağlayın.
- İşlenecek parçanın, sabitlenmemiş olması veya kendi ağırlığı ile emniyetli bir şekilde durmaması halinde, parçayı tespit edin.
■ Taşlama takımlarını, üreticisinin talimatlarına göre muhafaza edin ve işleyin.

Şerit eğe takımlı elektrikli el aleti için güvenlik uyarıları

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

■ Zımparalama bandının kendi şebeke kablosuna rast gelme ihtimali olduğundan, cihazı yalıtımlı kavrama yüzeylerinden tutun. Gerilime altındaki bir hattın hasar görmesi, metal cihaz parçalarının da gerilim altına girmesine neden olabilir ve elektrik çarpmasına yol açabilir.

• Elektrikli el aletini kablosu hasarlıyken kullanmayın. Hasar görmüş kabloya dokunmayın ve çalışma sırasında kablonun hasar görmesi halinde elektrik fişini çekin. Hasar görmüş kablolar elektrik çarpma riskin arttırır.
  ■ Elektrikli el aletini sadece kuru taşlama için kullanın. Elektrikli el aletinin içine su girmesi elektrik çarpması riskini arttırır.
• Çalışma sırasında elektrikli el aletini iki elinizle yönlendirin. Tutamak monte edilmiş olmalıdır! Makineyi, sadece her iki elin de tutma konumunda olduğu durumda açın.
  ■ Ellerinizi çalışmakta olan zımparalama bandından uzak tutun. Kaynakların bulunduğu bölgede ezilme nedeniyle yaralanma tehlikesi mevcuttur. Cihazın çalışma şekli ve sağladığı esneklik nedeniyle tehlikeli alanlar tamamen kapatılamamaktadır.
• Kurşun içeren boyalar, bazı ahşap türleri, mineral ve metallerin açığa çıkan tozları, aleti kullanan veya çevrede bulunan kişiler için tehlike oluşturabilir. Bu tozlara dokunma veya soluma yoluyla temas edilmesi solunum hastalıkları ve / veya alerjik reaksiyonlara neden olabilir.
  – Çalışma alanının iyi havalandırılmasını sağlayın!
  – Mümkünse, harici toz emme sistemi kullanın.
  – P2 filtre sınıfına sahip bir solunum maskesi kullanılması tavsiye edilir.
  ■ Sağlık için risk oluşturan maddelerin açığa çıkmasına neden olan (asbest gibi) malzemelerin üzerinde çalışmayın.
  ■ Magnezyum içeriği %80 seviyesinin üzerinde olan hafif metalleri kesinlikle taşlamayın veya kesmeyin. Yangın tehlikesi!
  ■ Açık havada kullanılan veya aşırı metal tozları maruz kalan cihazlar, (30 mA tetikleme akımına sahip) kaçak akım koruma şalteri üzerinden şebekeye bağlanmalıdır.

■ Yıpranmış, yırtılmış veya büyük ölçüde aşınmış zımparalama bantlarını kullanmayın. Hasar görmüş zımparalama bantları kopabilir, savrulabilir ve yaralanmalara neden olabilir.
■ Kullanmadan önce, cihazın doğru monte edilmiş olup olmadığını ve taşlama aletlerinin doğru bir şekilde sabitlenmiş olup olmadığını kontrol edin. Cihazı yüksüz olarak 30 saniye çalıştırın!
■ Onemli ölçüde titreşimin ortaya çıkması veya diğer hasarların saptanması halinde, deneme çalışmasını derhal yarıda kesin. Bunun nedenini tespit etmek için makineyi kontrol edin.
■ Elektrikli el aletine, durmasına veya zımparalama bandının kaymasına neden olacak kadar fazla yük bindirmeyin.
■ Çalışma sonrası elektrikli el aletini kaldırmadan önce kapatın ve durmasını bekleyin.
■ Elektrikli el aletini, bir mengeneyle sıkıştırmayın.
■ Sebeke kablosunun daima elektrikli el aletinin arkasında bulunmasını sağlayın.
- İşlenecek parçanın, sabitlenmemiş olması veya kendi ağırlığı ile emniyetli bir şekilde durmaması halinde, parçayı tespit edin.
■ Taşlama takımlarını, üreticisinin talimatlarına göre muhafaza edin ve işleyin.
■ Sadece açık alanlar için onaylanmış uzatma kablolarını kullanın.
■ Cihazı işaretlemek için sadece etiket kullanın. Gövdeyi delmeyin.
■ Tip plakasının üzerinde belirtilen gerilim ile şebeke gerilimi uyuşmalıdır.

Diğer güvenlik bilgi ve uyarıları

Ses ve vibrasyon

BÍLGI

A derecesindeki gürültü seviyesi için değerler ve toplam titreşim değerleri “Teknik özellikler” tablosunda bulunabilir. Ses ve titreşim değerleri EN 60745 standartına göre tespit edilmiştir.

DIKKAT!

Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.

BİLGİ

Bu talimatta bildirilen titreşim seviyesi, EN 60745 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçülmüştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir.

Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir. Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir.

Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir. Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DIKKAT!

Ses basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.

Teknik özellikler

Cihaz tipi		BSE 8-4 50 parlatma makinesi	BRE 8-4 boru bant zımpara makinesi	FBE 8-4 şerit eğe
Elektrik tüketimi W 800
Güç çıkışı W 325
Ölçüm devir sayısı dev/dak 4500
Rölanti devir sayısı dev/dak 1400-4000
Azm. alet ∅ mm 125 - -
Alet genişliği mm 50 - -
Uç girişi	mm 19 - -
Şeridin boyutları (uzunluk x genişlik)	mm	-	533x4-30	533x4-9
Şeridin hızı	m/s	- 3-8
Ağırlığı EPTA-Procedure 01/2003'e
Takımlar ve kablo olmadan tahrik	kg	1,8
Takım ile tahrik (kablo olmadan)	kg	2,3	2,7	2,6
Koruma sınıfı		II/☐
EN 60745 uyarınca A derecesindeki gürültü seviyesi (bkz. “Ses ve vibrasyon”):
Ses basıncı seviyesi L_pA	dB(A)	81,2	81,6	81,4
Ses gücü seviyesi L_WA	dB(A)	92,2	92,6	92,4
Şüphe oranı K	db 3,0
EN 60745 uyarınca toplam titreşim değeri (bkz. “Ses ve vibrasyon”):
Aşağıdaki durumlarda emisyon değeri a_h ...– Metal yüzeylerin parlatılması– Metal boruların zımparalanması	m/s^2	3,5-	-< 2,5	-< 2,5
Şüphe oranı K	m/s^2	1,5

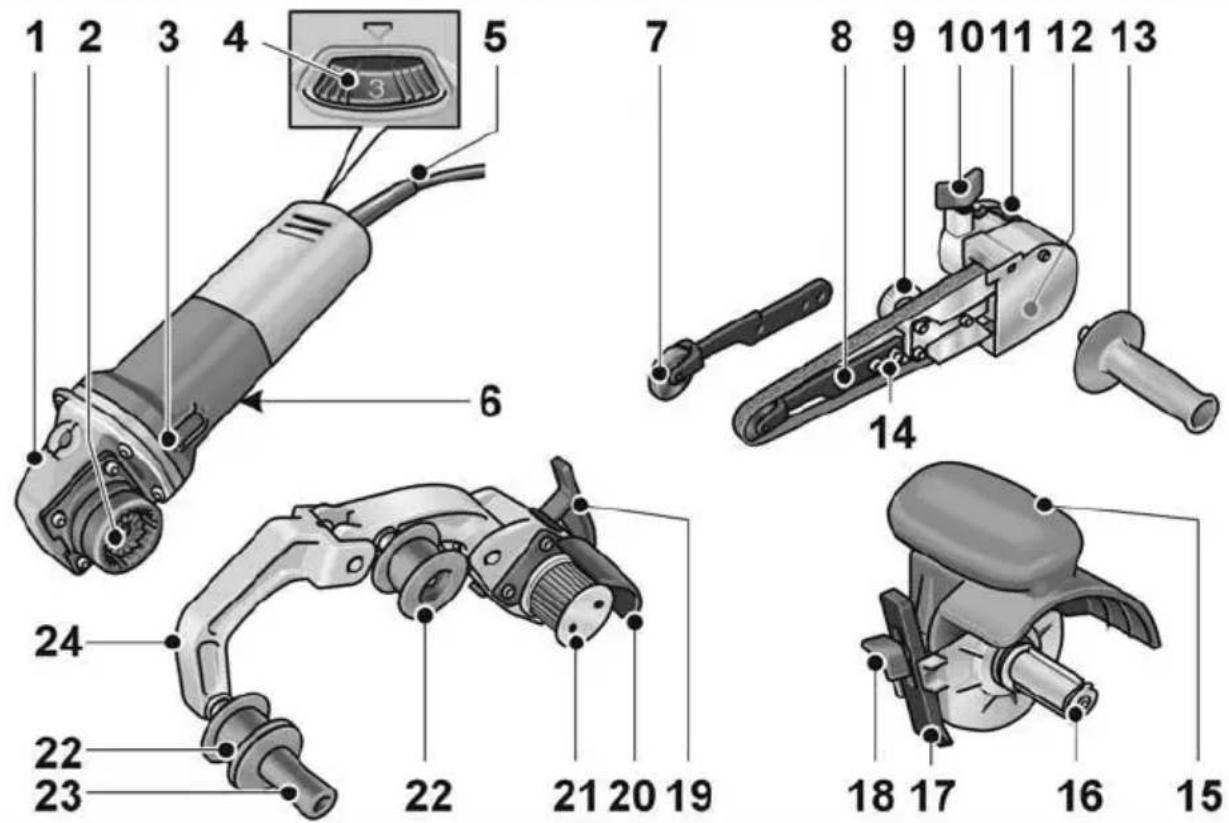

Genel bakış

1 2 3 4 5 6 7 8 9 10 11 12 13 14 24 22 23 22 21 20 19 18 17 16 15

BME 8-4 tahrik ünitesi

1 Mil kilidi
2 Takımlar için hızlı kavrama

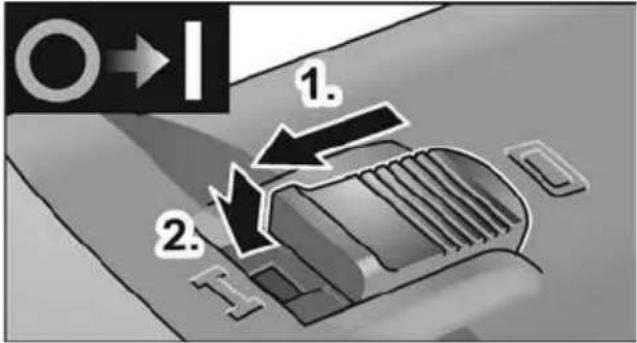

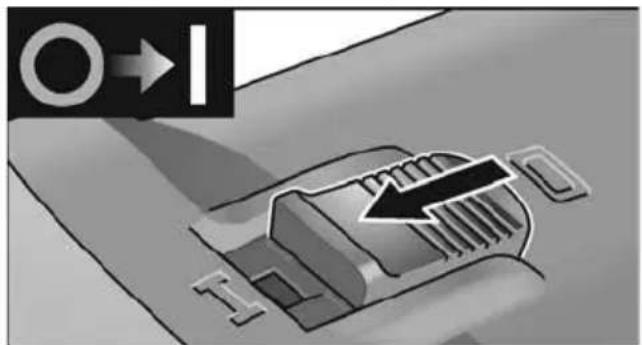

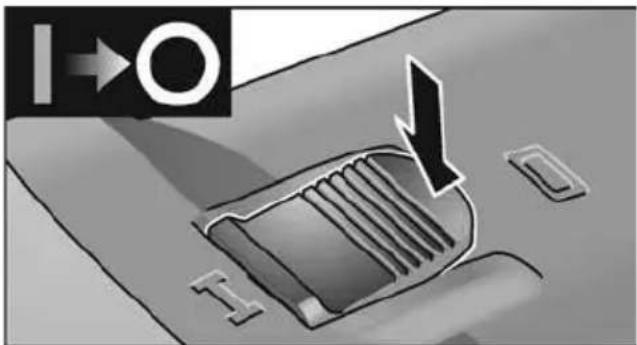

3 Çift konumlu şalter

Açmak ve kapatmak için. Sürekli işletme modu için sabit konumlu.

4 Devir sayısı ön seçim ayar çarkı
5 Elektrik fişi ile donatılmış elektrik kablosu 4,0 m
6 Tip etiketi *)
FBE 8-4 şerit eğe takımı
7 Taşlama kollu baskı silindiri

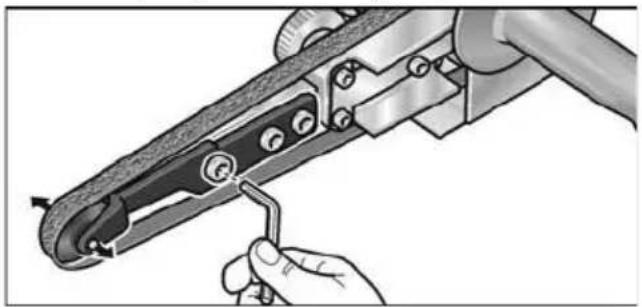

8 Bant çalışmasını ayarlamak için tespit cıvatası/ayar cıvatası
9 Eksantrik civata
10 Taşlama takımı için sabitleme vidası
11 Hızlı kavrama için kilit açma kolu
12 Gövde kapağı
13 Tutamak

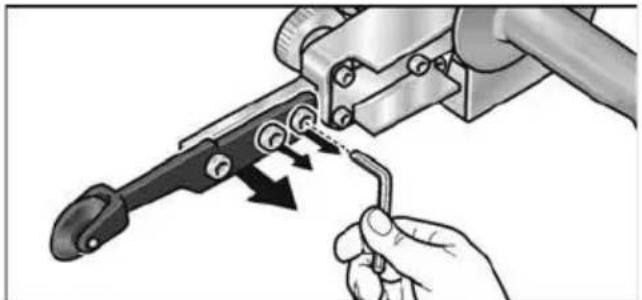

14 Taşlama kolu için tespit cívataları

BSE 8-4 50 parlatma makinesi takımı

15 Tutamaklı koruma başlığı
16 Uç girişi

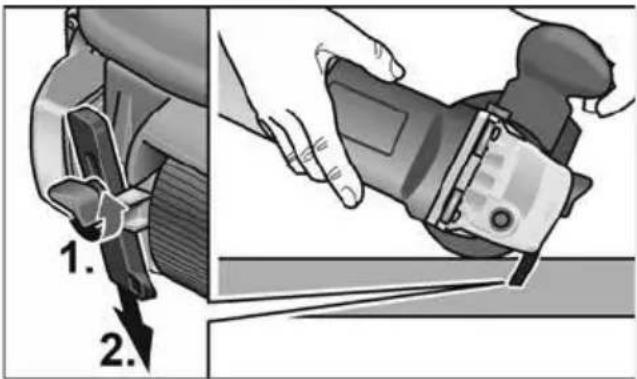

17 Paralellik mesnedi
18 Paralellik mesnedi ve takımı için sabitleme vidası

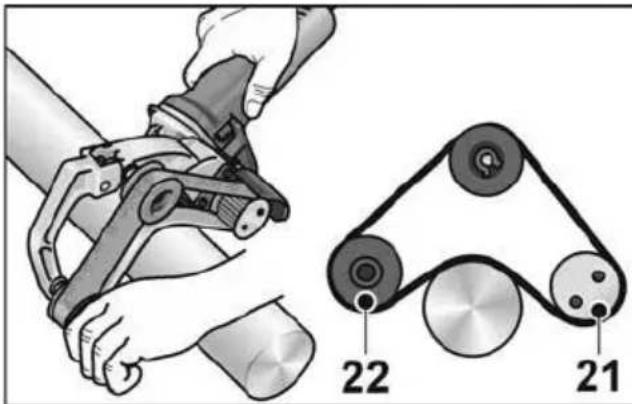

BRE 8-4 boru bant zimpara makinesi takımı

19 Hızlı kavrama için germe kolu
20 Koruma kapağı
21 Çalışma diskli tahrik makarası
22 Çalışma diskli yönlendirme makarası
23 Tutamak
24 Titreşim mekanizması

Yay yataklı, zımparalama bandını gerdirmek için.

Kullanma kılavuzu

UYARI!

Elektrikli el aleti üzerinde yapacağınız her türlü çalışmadan önce şebeke fişini çekin.

Cihazı kullanmaya başlamadan önce

Tahrik ünitesini ve takımları paketinden çıkarın, teslimatın eksiksiz olup olmadığını ve nakliye hasarı olup olmadığını kontrol edin.

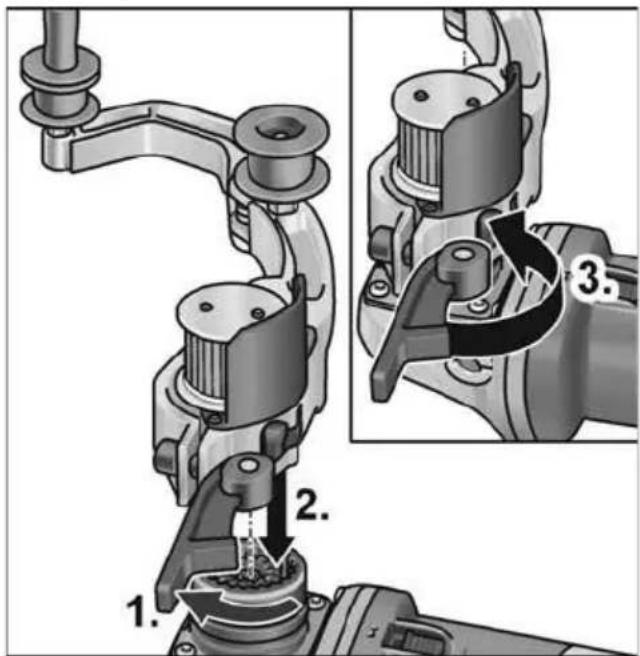

Takımların montajı

- İstediğiniz takımı düz bir çalışma yüzeyine hızlı kavrama yukarıda kalacak biçimde yerleştirinin.

■ Takımdaki germe kolunu açın (1.).
■ Tahrik ünitesini takıma istediğiniz pozisyonda yerleştirin ve yerine oturduğunu duyana kadar bastırın (2.).
■ Germe kolunu kapatın (3.).

i

BİLGİ

Tahrik ünitesi hızlı kavramasının ve takımın dişleri, makine açıldığında otomatik olarak birbirini kavrar.

■ Sabitleme vidasını gevşetin (1.).
■ Tahrik ünitesini hızlı kavramaya takın (2.).
■ Sabitleme vidasını yeniden sıkın (3.).

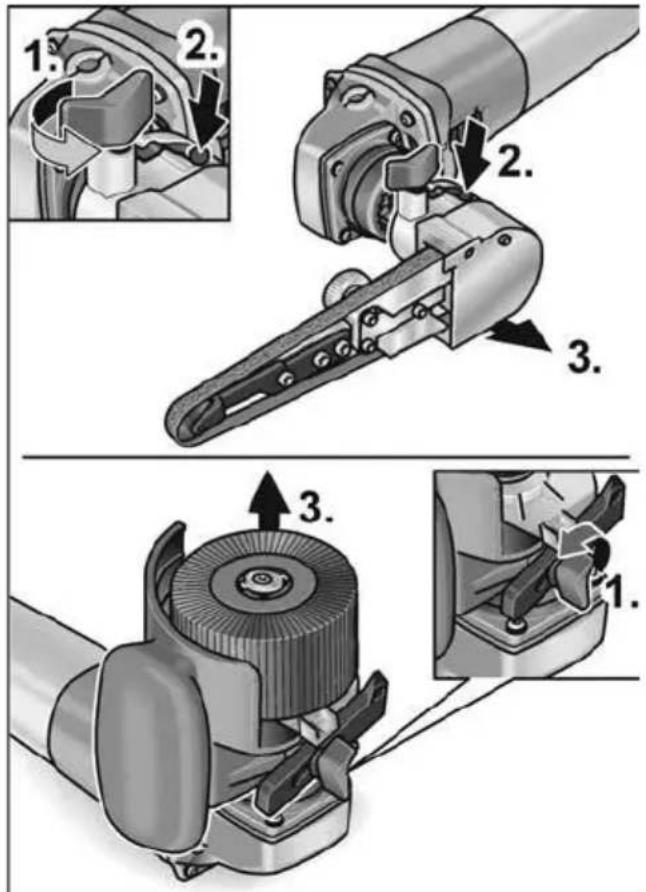

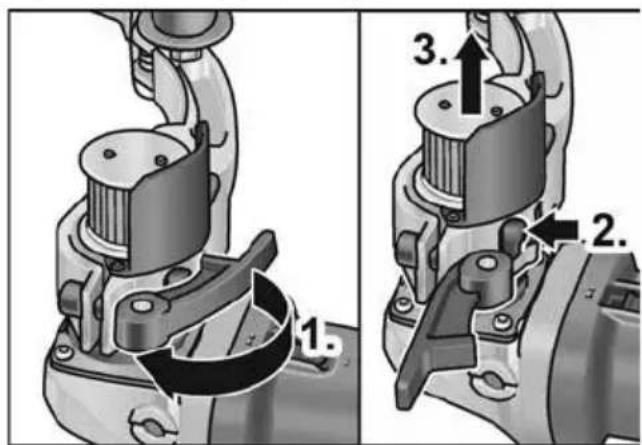

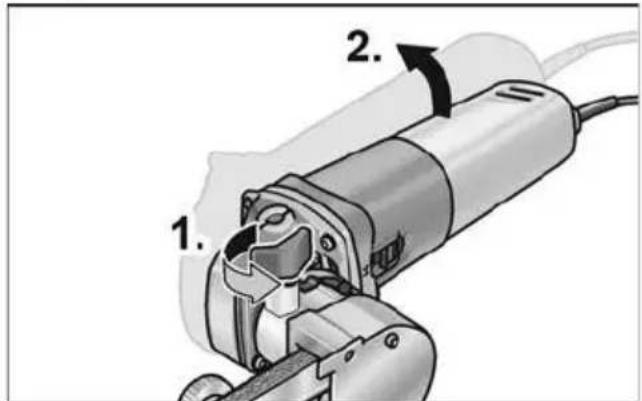

Takımların sökülmesi

■ Takımdaki germe kolunu açın (1.).
■ Kilit açma koluna bastırın ve kolu basılı tutun (2.).
■ Tahrik ünitesini takımdan ayırın (3.).

■ Takımdaki sabitleme vidasını gevşetin (1.).
■ Kilit açma koluna bastırın ve basılı tutun (2.).
■ Takımı çıkarın (3.).

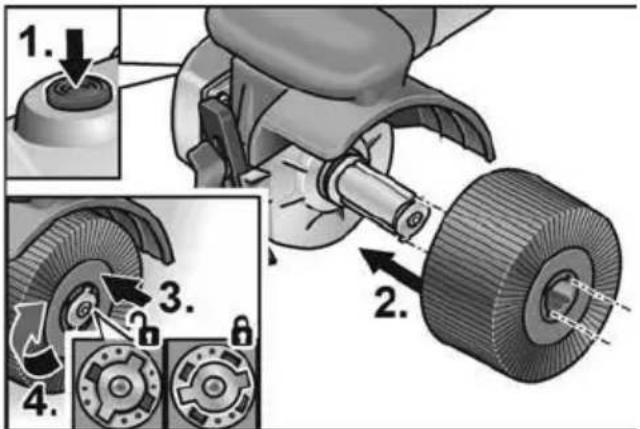

Ucun sabitlenmesi

Uç girişi sayesinde ucu hiçbir alete gerek duymadan değiştirebilirsiniz.

■ Fisi çekin.
■ Mili kilidine bastırın ve kilidi basılı tutun (1.).

1. 2. 3. 4.

■ Ucu veya uç tutucusunu uç girişine itin (uygun biçimde somun yayı) (2.).
■ Ucu yay gücüne karşı koyarak aşağı bastırın (3.) ve saat yönünde döndürün (4.). Uç girişi kilitlenmiştir.

i BÍLGÍ

Üç girişi genişliği 50 mm'dir. Uç genişliğine bağlı olarak birden çok uç takmak veya genişlik farkını ortadan kaldırmak için mesafe halkaları kullanmak gerekebilir. Örnekler:

Polisaj diski 50 mm genişliğinde:	1 uç
Perdahlayıcı 10 mm genişliğinde:	4 uç ve mesafe halkası

■ Fişi prize takın.
- Elektrikli el aletini açın (ucu takmadan) ve yaklaşık 30 saniye çalıştırın. Balanssızlıklara ve vibrasyonlara dikkat edin.
■ Elektrikli el aletini kapatın.

Paralellik mesnedinin kullanılması

Paralellik mesnedi, profillerin işlenmesi sırasında tam düz çalışma sağlar.

■ Paralellik mesnedindeki sabitleme vidasını gevşetin (1.).
■ Paralellik mesnedini ayarlayın (2.).

1. 2.

■ Sabitleme vidasını yeniden sıkın.

Parlatma takımı için çalışma notları

DIKKAT!

Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder. Düz yüzeylerin işlenmesi:

■ Elektrikli el aletini iki elinizle sıkıca tutun.

Yüzeyde dekoratif finiş işlemleri için:

- Elektrikli el aletini dikkatlice işlenecek yüzeyin üzerine yerleştirin ve doğrusal hareketlerle ileri ve geri hareket ettirin.

BRE 8-4 boru bant zimpara makinesi takımı

UYARI!

Elektrikli el aleti üzerinde yapacağınız her türlü çalışmadan önce şebeke fisini çekin.

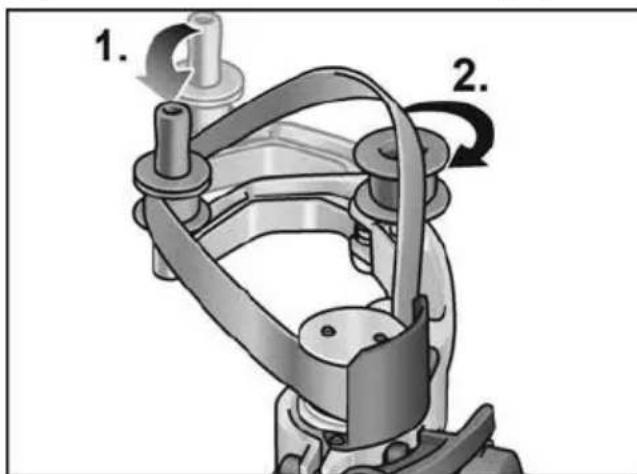

Zımparalama bandının yerleştirilmesi veya değiştirilmesi

DIKKAT!

Bandın öngörülen çalışma yönüne dikkat edin! Çalışma yönü, şanzıman başındaki çalışma yönü oku ile aynı yönde olmalıdır.

■ Fişi çekin.
■ Titreşim mekanizmasını tahrik makarası yönünde bastırın ve basılı tutun (1.).

1. 2.

■ Zımpara bandını makara üzerine yerleştirin (2.).
■ Titreşim mekanizmasını serbest bırakın.
■ Bandın tamamen makara üzerinde olup olmadığını kontrol edin.

Tutamağın monte edilmesi

Tutamağı dişli üzerinde pozisyona getirin.

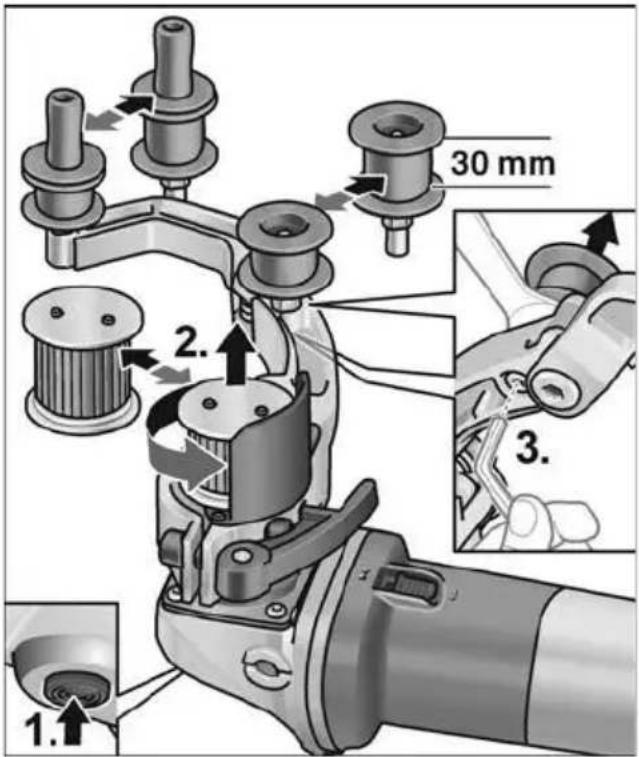

Makaraların değiştirilmesi

30 mm 1. 2. 3.

Tahrik makarası:

■ Mil kilidine bastırın ve basılı tutun (1.).
■ Tahrik makarasını saat yönünün tersi yönünde gevşetin ve çıkarın (2.).
■ Yeni tahrik makarasını takın ve saat yönünde sıkın.
■ Mil kilidini serbest bırakın.

Yönlendirme makarası:

■ Cıvatayı bir allen anahtarıyla gevşetin ve yönlendirme makarasını sökün (3.).
■ Yeni yönlendirme makarasını takın ve sıkın.

Boru bandı zımpara makinesi takımı için çalışma notları

DIKKAT!

Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder.

Bant zımpara, taşlama diskine kıyasla aşağıdaki avantajlara sahiptir:

– Daha soğuk zımparalama,
– Dalgasız, temiz bir finiş,
– Yüksek kazıma gücü,
- Yüksek birbirine geçme açısı sayesinde daha yüksek verimlilik (çapa bağlıdır).

Zimparalama:

i BİLGİ

İş parçasını yerleştirdikten sonra ve makineyi açmadan önce bandın makara üzerindeki yerine tamamen yerleşip yerleşmediğini kontrol edin.

• Boruların işlenmesi, makara 21 ile 22 arasında yapılır.
  – Birbirine geçme açısı ve kazıma gücü pres kuvvetine bağlı olarak değişebilir.
  – Boru çapı ne kadar düşükse birbirine geçme açısı da o kadar büyüktür. Maksimum açı 270° olarak belirlenmiştir.

İzolasyon:

Birçok üretici işlenmesi bitmiş yüzeylerin koruyucu bir sprey ile nihai olarak korunmasını tavsiye etmektedir (bkz. Flex paslanmaz çelik aksesuarları).

Üreticinin imal ettiği diğer ürünler hakkında bilgileri www.flex-tools.com web sitesinde bulabilirsiniz.

FBE 8-4 Şerit eğe takımı

! UYARI!!

Elektrikli el aleti üzerinde yapacağınız her türlü çalışmadan önce şebeke fisini çekin.

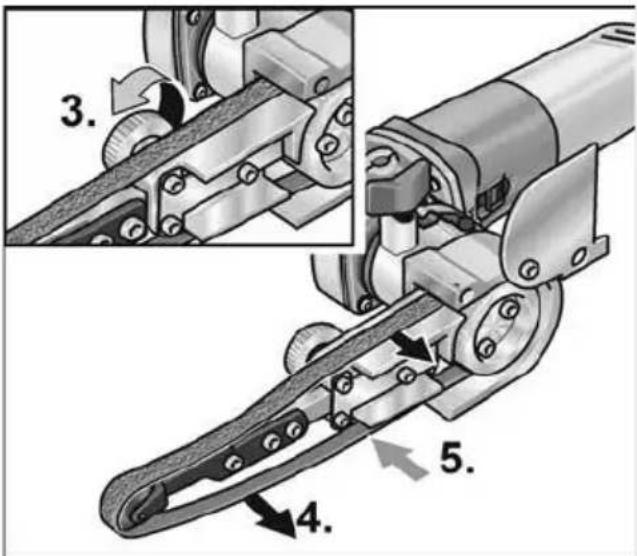

Zımparalama bandının yerleştirilmesi veya değiştirilmesi

■ Fisi çekin.

■ Tutamağı sökün(1.).
■ Gövde kapağını yana doğru döndürün (2.).

■ Eksantrik civatayı döndürün ve böylece zımparalama bandının gerginliğini düşürün (3.).
■ Zımparalama bandını çıkartın (4.) (opsiyonel).
■ Yeni zimparalama bandını zimpara kolunun ortasına takın (5.).
■ Eksantrik civatayı döndürmek suretiyle zımparalama bandını gerdirin.
■ Gövde kapağını yeniden gövdenin önüne getirin.

DIKKAT!

Bandın öngörülen çalışma yönüne dikkat edin! Çalışma yönü, şanzıman başındaki çalışma yönü oku ile aynı yönde olmalıdır.

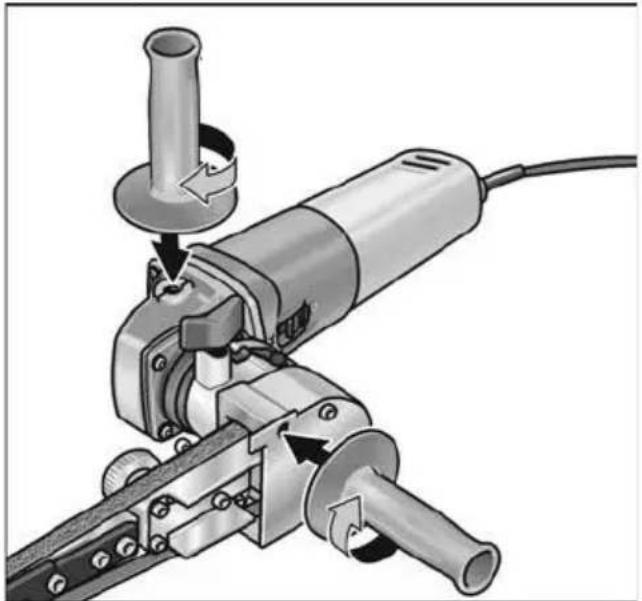

Tutamağın monte edilmesi

■ Ilave tutamağı, konum 1 veya konum 2'deki vida dişlerine sabitleyin.

Bandın çalışmasının ayarlanması

■ Zımpara kolunda en önde bulunan civata ile bandın çalışmasını ayarlayın. Bandı, hareket halindeyken baskı silindirinin ortasında olacak şekilde ayarlayın.

Taşlama kolunun yenisi ile değiştirilmesi

■ Taşlama kolunu yenisi ile değiştirmek için üç tespit cıvatasını gevşetin.
■ Taşlama kolunu çıkartın.
■ Yeni taşlama kolunu üç civatanın yardımıyla sabitleyin.

Çalışma talimatları

i BİLGİ Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder. Zımparalama

1. 2.

■ Döner kol tespit civatasının açılmasından sonra (1.) maksimum 140° eğilebilir (2.). Böylece, şerit eğeler, örn. boruların iç yüzleri gibi zor erişilen yüzeylerde, kullanılabilir.
- Temas basıncını düşürüp/arttırmak suretiyle kazıma verimini değiştirin. Sabit ve çok yüksek olmayan temas basıncı uygulamaya dikkat edin. Temas basıncının çok yüksek olduğu durumlarda zımparalama bandı rulodan çıkabilir.

Açılması ve kapatılması Kilitlemeden kısa süre çalıştırma

■ Devirmeli şalteri öne doğru itiniz ve orada tutunuz.
■ Cihazı kapatmak için, çift konumlu şalteri serbest bırakınız.

Kilitleyerek sürekli çalıştırma

O→I 1. 2.

■ Devirmeli şalteri öne doğru itiniz (1.) ve bastırarak ön uçta yerine oturmasını sağlayınız (2.).

■ Cihazı kapatmak için, çift konumlu şalterin arka ucuna basarak sabitlemeyi çözünüz.

i BÍLGI

Bir elektrik kesilmesinden sonra elektrik tekrar gelince, son olarak açık konumda bırakılmış olan cihaz hemen çalışmaya devam etmez.

Devir sayısı ön seçimi

Çalışma hızı malzemenin gereksinimlerine göre ayarlama düğmesi ile kademesiz olarak ayarlanabilir.

3 + -

Kademe	Parlatma takımı devir sayısı [dev/dak]	Boru bant zımpara makinesi takımı bant hızı Şerit eğe takımı [m/s]
1	300 2,7
2	600 3,3

Kademe	Parlatma takımı devir sayısı [dev/dak]	Boru bant zımpara makinesi takımı bant hızı Şerit eğe takımı [m/s]
3	2300 4,7
4	3000 6,3
5	3500 7,4
6	3900 8,1

Bakım ve muhafaza

UYARI!

Elektrikli el aleti üzerinde yapacağınız her türlü çalışmadan önce şebeke fişini çekin.

Temizleme

! UYARI!

Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Bu da koruyucu izolasyonu etkiler! Dekupaj testereleri, hatalı elektrik akımına karşı koruma şalteri (devreye sokma akımı 30 mA) üzerinden çalıştırınız.

■ Cihazı ve havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır.
■ Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.

Karbon fırçalar

Tahrik ünitesi kapatma parçasına sahiptir. Kapatma kömürleri aşınma sınırına ulaştıktan sonra, avuç elektrikli el aletini otomatik olarak kapatılır.

i BÍLGI

Parça değiştirirken sadece üreticinin orijinal parçalarını kullanınız. Yabancı firmaların ürünlerinin kullanılması halinde, üreticinin garanti sorumluluğu kaybolur.

Cihazın arka kısmındaki hava giriş delikleri üzerinden, cihaz kullanılırken oluşan karbon alevi gözlenebilir. Kapatma karbonlarının aşınma sınırına ulaşıldıktan sonra, onarım frezesi otomatik olarak kapatılır. Tahrik ünitesi, üretici tarafından yetkilendirilmiş bir yetkili servise gönderilmelidir.

Şanzıman

i BİLGİ!

Şanzıman başının vidalarını garanti süresince sökmeyin. Buna uyulmazsa üreticinin garanti yükümlülükleri sona erer.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

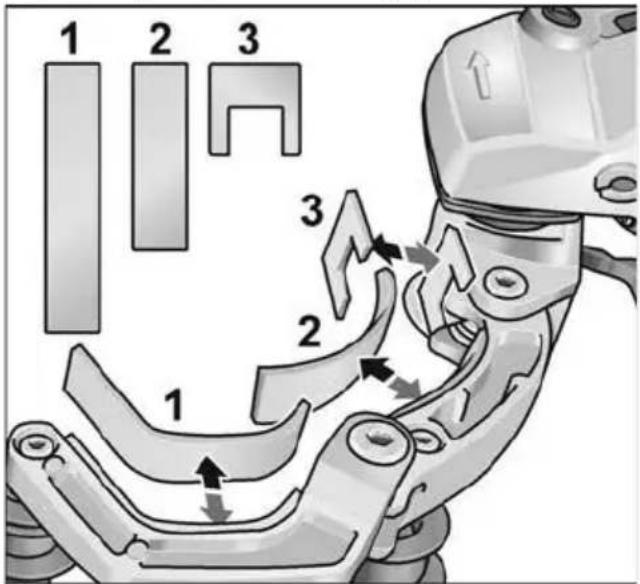

Aşınan parçaların değiştirilmesi

1 2 3 3 2 1

Bant zımpara makinesi takımının çalışma süresi boyunca titreşim tertibatının keçe koruyucusu aşınabilir. Yedek parçalar üretici veya bayi üzerinden temin edilebilir.

Yedek parçalar ve aksesuarlar

Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız.

Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.flex-tools.com

Giderme bilgileri

UYARI!

Eskimiş cihazları, elektrik kablosunu cihazdan ayırarak kullanılamaz hale getiriniz.

Sadece AB ülkeleri için

Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

i BilGi

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

CE-uygunluğu beyani

Tek sorumlu olarak, “Teknik özellikler” altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz:

2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istinaden EN 60745.

Teknik belgelerden sorumlu:

Mesuliyet kabul edilmemesi durumlari

Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści
