KULLANIM KILAVUZU FTXK60AV1BS DAIKIN
Kullanım Kılavuzu Kablosuz Kulaklık
Türkçe

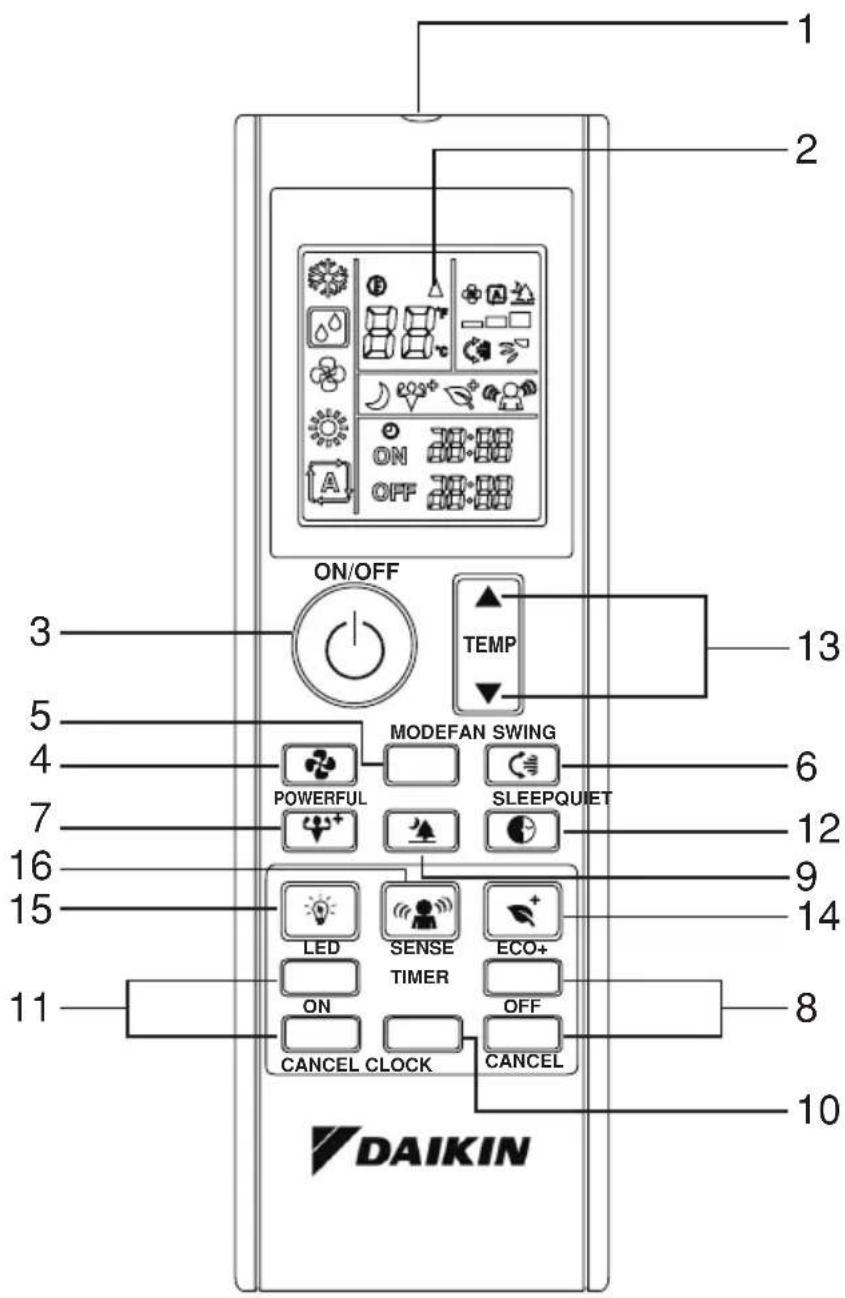

BRC52B61/62/63 Remote Controller Indication / Indication De Télécommande BRC52B61/62/63 / BRC52B61/62/63-Remote-Controller-Anzeige / Indicazioni Telecomando BRC52B61/62/63 / Indicación Del Mando A Distancia BRC52B61/62/63 / Пульт Дистанционного Управления BRC52B61/62/63 Индикация / BRC52B61/62/63 Uzaktan Kumanda Göstergesi
- Zincirin sonundaki halkayla uzaktan kumandanın arkasındaki vida deliğini eşleştirin ve vidayla sabitleyin.
- Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alınabileceği yerin üzerine yerleştirin.
- Zinciri tutucunun arkasından geçirin ve zincirin sonundaki halkayı tutucunun üst deliği ile eşleştirin. Tutucuyu her iki vidayı içinden geçirerek duvara sabitleyin.

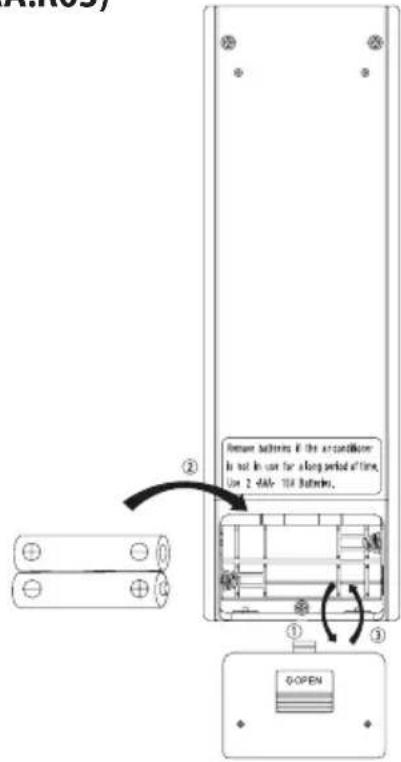

Battery
1) Type: AAA.R03
Bertaraf gereksinimleri
Kumandayla birlikte verilen piller bu sembolle işaretlenmiştir.
Bu, pillerin sınışandıril marnış ev adığı olarak karıştırılmaması gerektiği anlamına gelir. Sembolün altında bir kimyasal sembol varsa, bu kimyasal sembol pilin belirli bir konsantrasyonun üstünde ağır bir metal içerdiği anlamına gelir. Olası kimyasal semholler sunlardır.
■ Pb: kurşun ( >% 0,004)
Atık piller yeniden kullanım için özel bir işlem tesisinde işlemden geçirilmelidir. Doğru atılmasın sağlayarak çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için lütfen yerel makamlarla temasa geçiniz.
OPERATING GUIDE
- Sinyalin iletileceği kaynak.
2. Sinyal iletim göstergesi
- Son ayarın üniteye iletildiğini bildirmek için yanıp söner.
3. "ON/OFF" (AÇMA/KAPAMA) Düğmesi
- Klima ünitesini çalıştırmak için bir kez basın.
- Üniteyi durdurmak için tekrar basın.
4. Fan hızının seçilmesi
- Aşağıdaki sırada fan hızını değiştirmek için ♣ düğmesine sürekli basın:
Düşük → Orla Yüksek → Otomatik →
- İstenen fan hızı ekranda görünürken basmaya devam etmeyin.
5. Çalıştırma modu
- Çalıştırma modu tipini seçmek için MODE düğmesine basın.
- Yalnızca soğutmalı ünite için, kullanılabilen modlar: COOL (✗) (SOĞUK), DRY (☐) (KURU) ve FAN (✗FAN) 'dır.
- Isimali-Soğutmalı ünite için, kullanılabilen modlar: AUTO (A) (OTOMATİK), COOL (*), (SOĞUK), DRY (☐) (KURU), FAN (♣) (FAN) ve HEAT (☀) (SICAK).
- AUTO (A) (OTOMATİK) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz.
6. Otomatik Hava Yönlendirme
- Otomatik hava yönlendirme fonksiyonunu harekete geçirmek için SWING (SALINIM) düğmesine basın.
- Havayı belirli bir yönde dağıtmak için, SWING (SALINIM) düğmesine basın ve kanat istenilen yöne hareket edene kadar bekleyin ve düğmeye tekrar bir kez basın.
Salınım modu seçim yöntemi (modele bağlıdır)
- Alan ayarlama moduna girmek için SWING (☐) (SALINIM) düğmesine 4 saniye boyunca basın. Alan ayarı modundayken sadece SWING MODE (☐) (SALINIM MODU'NU) gösterecektir.
- SWING MODE (≡) Salınım Modu 1'den Salınım Modu 3'e geçirmek için sıcaklık ▲ ve düğmesine basın.
- 3 farklı SWING MODE (SALINIM MODU'NU) vardır, bunlar:
Salınım modu 1
Salınım modu 2 Salınım modu 3
SWING MODE, SWING (SALINIM MODU'NU, SALINIM) etkin olmadıkça devreye girmeyecektir.
Salınım yandaki logo ile gösterilir:
- Mod 4 saniye içinde değişmezse, ünite seçili SWING MODE (≡) (SALINIM MODU'NU) göre çalışacaktır.
7. Güçlü & Güçlü+ işlevi
- Hızlı soğutma veya ısıtma işlemi için 🎥 ^+ basın.
- Fan hızı maksimum hıza geçer.
- Akıllı soğutma veya ısıtma işlemi için düğmeye tekrar basın.
- Fan hızını maksimum hıza getirilir, dönüş duygusu fonksiyonunu değerlendirmesine göre ayarlanır.
- İşlevi devre dışı bırakmak için tekrar basın.
- Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.
- Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.
8. KAPAMA zamanı ayarı
- Kapama zamanı fonksiyonunu etkin hale getirmek için OFF TIMER düğmesine basın.
- OFF TIMER düğmesine sürekli basarak, istenilen kapama zamanını ayarlayın.
- Kapama zamanı ayarını iptal etmek için CANCEL düğmesine basın.
9. Sessiz çalışma (modele bağlıdır)
- Sessiz çalıştırma için ▲ düğmesine basın.
- Fan hızı minimum hıza geçer.
- İşlevi devre dışı bırakmak için tekrar basın.
- Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.
- Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.
10. Saat zaman ayari
- Saati ayarlamak için CLOCK düğmesine basılı tutun.
11. AÇILMA zamanı ayarı
- Açılma zamanı fonksiyonunu etkin hale getirmek için ON TIMER düğmesine basın.
- ON TIMER düğmesine sürekli basarak istenilen açılma zamanını ayarlayın. Zamanlayıcı 7.30am'e(sabah) ayarlanırsa, klima tam 7.30am'da (sabah) çalışacaktır.
- Açılma zamanı ayarını iptal etmek için CANCEL düğmesine basın.

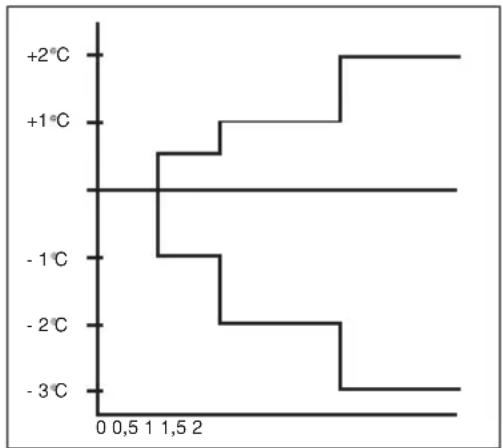

12. Uyku modu ayarı
- Uyku modu işlevini etkin hale getirmek için düğmesine basın.
- Bu bir enerji tasarrufu seçeneğidir. Ünite soğutma modunda çalışırken, ilk yarım saat
geçtikten sonra ayarlı sıcaklık 0,5°C artırılır, ikinci yarım saat geçtikten sonra bir 0,5°C daha artırılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha artırılır.
- Ünite ısıtma modunda çalışırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 1°C azaltılır, ikinci yarım saat geçtikten sonra bir 1°C daha azaltılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha azaltılır.
- Bu işlev COOL (SOĞUK), HEAT (SICAK) ve AUTO (OTOMATİK) modlarında kullanılabilir.
line
| Time (s) | Temperature (°C) | | :--- | :--- | | 0 | -1 | | 0.5 | -1 | | 1 | -1 | | 1.5 | -1 | | 2 | -1 | | 2.5 | -1 | | 3 | -3 | | 3.5 | -3 | | 4 | +2 | | 4.5 | +2 | | 5 | +2 | | 5.5 | +2 | | 6 | +2 | | 6.5 | +2 | | 7 | +2 | | 7.5 | +2 | | 8 | +2 | | 8.5 | +2 | | 9 | +2 | | 9.5 | +2 | | 10 | +2 | | 10.5 | +2 | | 11 | +2 | | 11.5 | +2 | | 12 | +2 | | 12.5 | +2 | | 13 | +2 | | 13.5 | +2 | | 14 | +2 | | 14.5 | +2 | | 15 | +2 | | 15.5 | +2 | | 16 | +2 | | 16.5 | +2 | | 17 | +2 | | 17.5 | +2 | | 18 | +2 | | 18.5 | +2 | | 19 | +2 | | 19.5 | +2 | | 20 | +2 | | 20.5 | +2 | | 21 | +2 | | 21.5 | +2 | | 22 | +2 | | 22.5 | +2 | | 23 | +2 | | 23.5 | +2 | | 24 | +2 | | 24.5 | +2 | | 25 | +2 | | 25.5 | +2 | | 26 | +2 | | 26.5 | +2 | | 27 | +2 | | 27.5 | +2 | | 28 | +2 | | 28.5 | +2 | | 29 | +2 | | 29.5 | +2 | | 30 | +2 | | 30.5 | +2 | | 31 | +2 | | 31.5 | +2 | | 32 | +2 | | 32.5 | +2 | | 33 | +2 | | 33.5 | +2 | | 34 | +2 | | 34.5 | +2 | | 35 | +2 | | 35.5 | +2 | | 36 | +2 | | 36.5 | +2 | | 37 | +2 | | 37.5 | +2 | | 38 | +2 | | 38.5 | +2 | | 39 | +2 | | 39.5 | +2 | | 40 | +2 | | 40.5 | +2 | | 41 | +2 | | 41.5 | +2 | | 42 | +2 | | 42.5 | +2 | | 43 | +2 | | 43.5 | +2 | | 44 | +2 | | 44.5 | +2 | | 45 | +2 | | 45.5 | +2 | | 46 | +2 | | 46.5 | +2 | | 47 | +2 | | 47.5 | +2 | | 48 | +2 | | 48.5 | +2 | | 49 | +2 | | 49.5 | +2 | | 50 | +2 | | 50.5 | +2 | | 51 | +2 | | 51.5 | +2 | | 52 | +2 | | 52.5 | +2 | | 53 | +2 | | 53.5 | +2 | | 54 | +2 | | 54.5 | +2 | | 55 | +2 | | 55.5 | +2 | | 56 | +2 | | 56.5 | +2 | | 57 | +2 | | 57.5 | +2 | | 58 | +2 | | 58.5 | +2 | | 59 | +2 | | 59.5 | +2 | | 60 | +2 | | 60.5 | +2 | | 61 | +2 | | 61.5 | +2 | | 62 | +2 | | 62.5 | +2 | | 63 | +2 | | 63.5 | +2 | | 64 | +2 | | 64.5 | +2 | | 65 | +2 | | 65.5 | +2 | | 66 | +2 | | 66.5 | +2 | | 67 | +2 | | 67.5 | +2 | | 68 | +2 | | 68.5 | +2 | | 69 | +2 | | 69.5 | +2 | | 70 | +2 | | 70.5 | +2 | | 71 | +2 | | 71.5 | +2 | | 72 | +2 | | 72.5 | +2 | | 73 | +2 | | 73.5 | +2 | | 74 | +2 | | 74.5 | +2 | | 75 | +2 | | 75.5 | +2 | | 76 | +2 | | 76.5 | +2 | | 77 | -1 | | 77.5 | -1 | | 78 | -1 | | 78.5 | -1 | | 79 | -1 | | 79.5 | -1 | | 80 | -1 | | 80.5 | -1 | | 81 | -1 | | 81.5 | -1 | | 82 | -1 | | 82.5 | -1 | | 83 | -1 | | 83.5 | -1 | | 84 | -1 | | 84.5 | -1 | | 85 | -1 | | 85.5 | -1 | | 86 | -1 | | 86.5 | -1 | | 87 | -1 | | 87.5 | -1 | | 88 | -1 | | 88.5 | -1 | | 89 | -1 | | 89.5 | -1 | | 90 | -1 | | 90.5 | -1 | | 91.5 | -1 | | 91.8 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -113. Sıcaklık ayarı
- İstenilen oda sıcaklığına ayarlamak üzere, ayarlanan sıcaklığı arttırmak ya da azaltmak için ▲ ya da düğmesine basın.
- Sıcaklık ayar aralığı 16°C'dan 30°C 'a kadardır. (İsteğe bağlı ayar 20°C ile 30°C arasındadır.)
- °C' dan °F ayarına geçmek için ▲ve düğmelerinin her ikisine de aynı anda basın.
14. ECO+ işlevi
- Çevre dostu soğutma veya ısıtma işlemi için düğmesine basın.
- Ayarlı sıcaklık çevre dostu seviyeye otomatik olarak ayarlanır.
- İşlevi devre dışı bırakmak için tekrar basın.
- Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.
15. LED işlevi
- Tavan kaset ünitesindeki ışığı açmak ve/veya kapatmak için basin.
- Duvara monte ünitedeki LED göstergeyi açmak ve/veya kapatmak için düğmesine 5 saniye süreyle kesintisiz basın.
- Yalnızca HEAT (SICAK), COOL (SOĞUK), DRY (KURU) ve AUTO (OTOMATİK) modlarında kullanılabilir.
16. Sense işlevi
- Akıllı, çevre dostu soğutma, ısıtma veya nem alma modu çalışması için düğmesine basın.
- Kablosuz el kumandasında gösterilen sıcaklık çevre dostu seviye olan 24°Cı otomatik olarak gösterecektir.
- İşlevi devre dışı bırakmak için tekrar basın.
- Yalnızca HEAT (SICAK), COOL (SOĞUK) ve DRY (KURU) modlarında kullanılabilir.
ARIZA TEŞHİSİ (Sadece Invertör için)
UZAKTAN KUMANDAYLA ARIZA TEŞHİSİ
Sıcaklık gösterge bölümleri ilgili kodları gösterir.

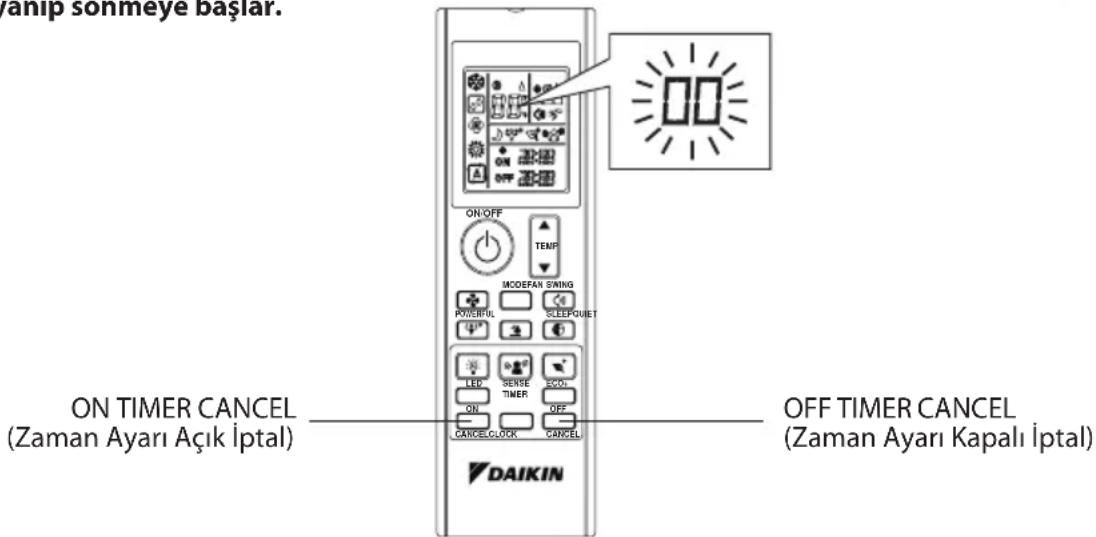

- ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesi 5 saniye basılı tutulduğunda, sıcaklık gösterge bölümünde "☐☐" iişareti yanıp sönmeye başlar.
- Kod göstergesi aşağıda gösterildiği şekilde değişir ve uzun bir uyarı sesi çıkarak bildirir.
| HATA KODU | ANLAMI |
| 00 NORMAL | |
| A1 DAHİLİ PCB HATASI | |
| A3 TAHLİYE POMPASI ANORMAL | |
| A5 ANTİFRİZ (SOĞUTMA) / IŞI EŞANJÖRÜ AŞIRI ISINDI (ISITMA) | |
| A6 DAHİLİ FAN MOTORU ANORMAL | |
| AH ELEKTRİKLI HAVA TEMİZLEYİCİSİ ANORMAL | |
| C4 DAHİLİ ISI ESANJÖRÜ (1)TERMİSTÖR KISA/AÇIK | |
| C5 DAHİLİ ISI ESANJÖRÜ (2)TERMİSTÖR KISA/AÇIK | |
| C7 PANJUR LİMİT DÜĞMESİ HATASI | |
| C9 DAHİLİ ODA TERMİSTÖRÜ KISA/AÇIK | |
| E1 DIŞ BDP HATASI | |
| E3 YÜKSEK BASINÇ KORUMASI | |
| E4 DÜŞÜK BASINÇ KORUMA | |
| E5 KOMPRESÖR MOTORU KİLİDİ/KOMPRESÖR AŞIRI YÜKLENDİ | |
| E6 KOMPRESÖR ÇALIŞTIRMA HATASI | |
| E7 DIŞ DC FAN MOTORU KİLİDİ | |
| E8 AC GİRİŞİNDE AŞIRI AKIM | |
| E9 EXV HATASI | |
| EA 4 YOLLU VALF HATASI | |
| F3 BOŞALTMA BORUSU AŞIRI ISINDI | |
| F6 ISI EŞANJÖRÜ AŞIRI ISINDI | |
| HO | KOMPRESÖR SENSÖR SİSTEMİ HATASI |
| H3 YÜKSEK BASINÇ DÜĞMESİNDE HATA | |
| H6 KOMPRESÖR GERİBİLDİRİM ALGILAMA HATASI | |
| H7 FAN MOTORU AŞIRI YÜKLÜ/AŞIRI AKIM/SENSÖR ANORMAL | |
| H8 AC AKIMI SENSÖRÜ HATASI | |
| H9 | DIŞ HAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J1 | BASINÇ SENSÖRÜNDE HATA |
| J3 | KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK/YANLIŞ YERLEŞTİRDİ |
| J5 | EMME BORUSU TERMİSTÖRÜ KISA/AÇIK |
| J6 | DIŞ ISI EŞANJÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J7 | ALT SOĞUTMA ISI ESANJÖRÜ TERMİSTÖRÜ KISA/AÇIK |
| J8 | SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| J9 | GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| L1 | İNVERTÖR DIŞ ÜNİTE PCB HATASI |
| L3 | DIŞ KONTROL KUTUSU AŞIRI ISINDI |
| L4 | ISI HAZNESİ AŞIRI ISINDI |
| L5 | IPM HATASI/IGBT HATASI |
| L8 | İNVERTÖR KOMPRESÖRÜNDE AŞIRI AKIM |
| L9 | KOMPRESÖR AŞIRI AKIM ÖNLEME |
| LC | İLETİŞİM HATASI (DIŞ KONTROL PCB'Sİ VE İNVERTÖR PCB'Sİ) |
| P1 | AÇIK FAZ VEYA VOLTAJ DENGESİZLİĞİ |
| P4 | ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK |
| PJ | KAPASİTE AYARI HATASI |
| U0 | YETERSİZ GAZ |
| U2 | DC GERİLİMİ ARALIK DIŞİ |
| U4 | İLETİŞİM HATASI |
| U7 | İLETİŞİM HATASI (DIŞ KONTROL BDP VE IPM BDP) |
| UA | KURULUM HATASI |
| UF | BORU VE KABLO TERTİBATI UYUŞMUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ |
| UH | ANTİFRİZ (DİĞER ODALAR) |
NOT
- Kısa bir uyarı sesi ve sonra ardarda iki uyarı sesi uygun olmayan kodları gösterir.
-
Kod göstergesini iptal etmek için, ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesini veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesini 5 saniye basılı tutun. Ayrıca, kod göstergesi düğmeye 1 dakika basılı tutulduğunda kendini iptal eder.
-
In the event that there is any conflict in the interpretation of this manual and any translation of the same in any language, the English version of this manual shall prevail.
- The manufacturer reserves the right to revise any of the specification and design contain herein at any time without prior notification.
- En cas de désaccord sur l'interprétation de ce manuel ou une de ses traductions, la version anglaise fera autorité.
- Le fabriquant se réserve le droit de modifier à tout moment et sans préavis la conception et les caractéristiques techniques des appareils présentés dans ce manuel.
- Im Falle einer widersprüchlichen Auslegung der vorliegenden Anleitung bzw. einer ihrer Übersetzungen gilt die Ausführung in Englisch.
- Änderungen von Design und technischen Merkmalen der in dieser Anleitung beschriebenen Geräte bleiben dem Hersteller jederzeit vorbehalten.
- Nel caso ci fossero conflitti nell'interpretazione di questo manuale o delle sue stesse traduzioni in altre lingue, la versione in lingua inglese prevale.
- Il fabbricante mantiene il diritto di cambiare qualsiasi specificazione e disegno contenuti qui senza precedente notifica.
- En caso de conflicto en la interpretación de este manual, y en su traducción a cualquier idioma, prevalecerá la versión inglesa.
- El fabricante se reserva el derecho a modificar cualquiera de las especificaciones y diseños contenidos en el presente manual en cualquier momento y sin notificación previa.
- В случае противоречия перевода данного руководства с другими переводами одного и того же текста, английский вариант рассматривается как приоритетный.
- Завод-изготовитель оставляет за собой право изменять характеристики и конструкцию в любое время без предварительного уведомления.
- Bu kılavuzun anlaşılmasında bir çatışma olduğunda ve farklı dillerdeki tercümeler farklılık gösterdiğinde, bu kılavuzun İngilizce sürümü üstün tutulacaktır.
- Üretici burada bulunan teknik özellikleri ve tasarımları herhangi bir zamanda ve önceden haber vermeden değiştirme hakkını saklı tutar.
