Bedienungsanleitung Drahtloses Handgerät

Deutsch

1. Legen Sie den Ring am Ende der Kugelkette auf die Schraubbohrung an der Rückseite der Fernbedienung und befestigen Sie ihn mit der Schraube.
2. Montieren Sie die Halterung und die Kugelkette wie oben gezeigt an der Stelle, an der Signale von der Fernbedienung gut empfangen werden können.
3. Führen Sie die Kugelkette durch die Rückseite der Halterung und legen Sie den Ring am Kettenende auf das obere Loch in der Halterung. Befestigen Sie die Halterung mit 2 Schrauben an der Wand.

Installazione

Vorschriften zur Entsorgung

Die mit dem Steuergerät mitglieferten Batterien sind mit diesem Symbol gekennzeichnet.

Das bedeutet, dass die Batterien nicht im unsortierten Hausmüll entsorgt werden dürfen.

Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet dieses chemische Symbol, dass die Batterie Schwermetall oberhalb einer bestimmten Konzentrationsgrenze enthält.

Mögliche Symbole für Chemikalien:

■ Pb; Blel (>0,004%)

Laere Batterien werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korrekten Entsorgung hellen Sie, möglichen negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubeugen. Fragen Sie Ihre Behörde vor Ort nach weiteren Informationen.

Batteria

1) Tipo: AAA.R03

• Die Ausgangsquelle des Signals.

2. Signalübertragungsanzeige

- Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde.

3. "ON/OFF" („AN/AUS“) schalter

• Einmal betätigen - das Gerät schaltet sich ein.
• Nochmals betätigen - das Gerät schaltet sich aus.

4. Wahl der drehzahl-Stufe des kühlgebläses

- Wirdder ❖ Knopf kontinuierlich betätigt, dann ändert sich jeweils die Drehzahlstufe des Kühlgebläses in dieser Reihenfolge:

Niedrig — Mittel Hoch — Automatisch

- Den Knopf nicht weiter betätigen, wenn die gewünschte Drehzahlstufe des Kühlgebläses angezeigt wird.

5. Betrieb

• Zur Wahl der verschiedenen Arten des Betriebs wird der MODE Knopf betätigt.
• Für die Kühlung kann man COOL (*) (KÜHL), DRY (TROCKEN) und FAN () (GEBLÄSE) wählen.
• Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO (A) (AUTO), COOL (KÜHL), DRY (TROCKEN), FAN (GEBLÄSE) und HEAT (WARM).
• Der AUTO (A) (AUTO) Modus steht für das Kaltwassersystem nicht zur Verfügung eine Ausnahme bildet das 4-Rohr-System.

6. Automatische Luftschwingung

• Durch Betätigen des SWING Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
• Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätigt, danach warten, bis sich die Lüftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigen.

Auswahlverfahren für Swing-Modus (von Model abhängig)

• Drücken Sie die Taste SWING für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (方)
• Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE () von Swing-Modus 1 bis auf Swing-Modus 3 auszuwählen.
• Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:

Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3

SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.

Der Schwenkmodus wird durch dieses Logo angezeigt:

- Falls sich keiner Modus innerhalb 4 Sekunden ändert, funktioniert das Gerät gemäß den ausgewählten SWING MODE (方)

7. Stark & Stark+ - Funktion

• Zum schnellen Kühlen oder Erwärmen die Taste betätigen.
• Gebläsedrehzahl wird auf Höchstgeachwindigkeit gebracht.
• Zum intelligenten Kühlen oder Erwärmen die Taste erneut betätigen
• Bei Einstellung der Lüftergeschwindigkeit auf maximale Geschwindigkeit wird das Lüftungsgitter nach Ermessen des Sense-Funktion angepasst.
• Drücken Sie erneut, um diese Funktion zu deaktivieren.
• Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.
  • Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.

8. AUS - Zeitschalter-einstellung

• Die Funktion des AUS - Zeitschalters wird durch Betätigen des OFF TIMER -Knopfes aktiviert.
- Den OFF TIMER -Knopf solange betätigen, bis die gewünschte Ausschaltungszeit angezeigt und somit eingestellt ist.
- Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätigt.

9. Ruhefunktion (von Model abhängig)

• Für leisen Betrieb ♗ drücken.
• Gebläsedrehzahl wird auf Mindestgeschwindigkeit gebracht.
• Drücken Sie erneut, um diese Funktion zu deaktivieren.
• Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.
  • Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.

10. Einstellen der Uhrzeit

- Drücken Sie zur Einstellung der Uhrzeit die CLOCK-Taste und halten Sie sie gedrückt.

11. EIN - Zeitschalter-einstellung

• Die Funktion des EIN - Zeitschalters wird durch Betätigen des ON TIMER -Knopfes aktiviert.
- Den ON TIMER -Knopf solange betätigen, bis die gewünschte Zeit angezeigt und somit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage genau um diese Zeit ein.
- Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betätigt.

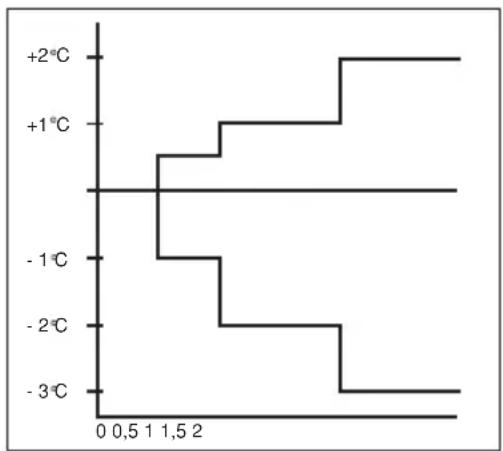

12. Einstellen des Nachtbetriebs

• Durch Betätigen des Knopfs wird der Nachtbetrieb aktiviert.
• Dabei kann man Energie sparen. Befindet sich das Gerät im Kühlmodus, steigt die eingestellte

Temperatur nach der ersten halben Stunde um 0,5°C. Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5°C und um 1°C nach der folgenden Stunde.

- Befindet sich das Gerät im Heizmodus, sinkt die eingestellte Temperatur nach der ersten halben Stunde um 1°C. Nach der zweiten halben Stunde sinkt die Temperatur um weitere 1°C und um 1°C nach der folgenden Stunde.

- Diese Funktion gibt es bei COOL (KÜHL), HEAT (WARM) und AUTO (AUTO) Betrieb.

13. Temperatureinstellung

• Um die gewünschte Temperatur einzustellen, den ▲ oder den Knopf betätigen, so wird die eingestellte Temperatur höher oder niedriger gestellt.
• Der Temperatur-Einstellbereich liegt zwischen 16°C zu 30°C (Die optimale Einstellung liegt zwischen 20°C zu 30°C).
• Drücken Sie gleichzeitig die Tasten und, um von °C auf °F umzustellen.

14. ECO+ - Funktion

• Für den umweltfreundlichen Modus für Kühl- oder Erwärmungstätigkeiten die Taste ^+ betätigen.
• Eingestellte Temperatur wird automatisch an die umweltfreundliche Stufe angepasst.
• Drücken Sie erneut, um diese Funktion zu deaktivieren.
• Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.

15. LED - Funktion

• Um das Licht an der Deckenkassetteneinheit ein-/auszuschalten, die Taste 🔍 betätigen.
• Um die LED-Anzeige am Wandgerät ein-/auszuschalten, die Taste 5 Sekunden gedrückt halten.
• Erhältlich nur für HEAT (WÄRME), COOL (KÜHL), DRY(TROCKEN), FAN (GEBLÄSE) und AUTO betrieb.

16. Messfunktion

• Für den intelligenten umweltfreundlichen Kühl-, Erwärmungs- oder Entfeuchtungsmodus die Taste betätigen.
• Die Temperaturanzeige auf dem drahtlosen Handgerät zeigt für die umweltfreundliche Stufe automatisch 24°C an.
• Drücken Sie erneut, um diese Funktion zu deaktivieren.
• Erhältlich nur für HEAT (WÄRME), COOL (KÜHL) und DRY(TROCKEN) betrieb.

FEHLERBEHANDLUNG (Nur für Inverter)

FEHLERBEHANDLUNG ÜBER DIE FERNBEDIENUNG

Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.

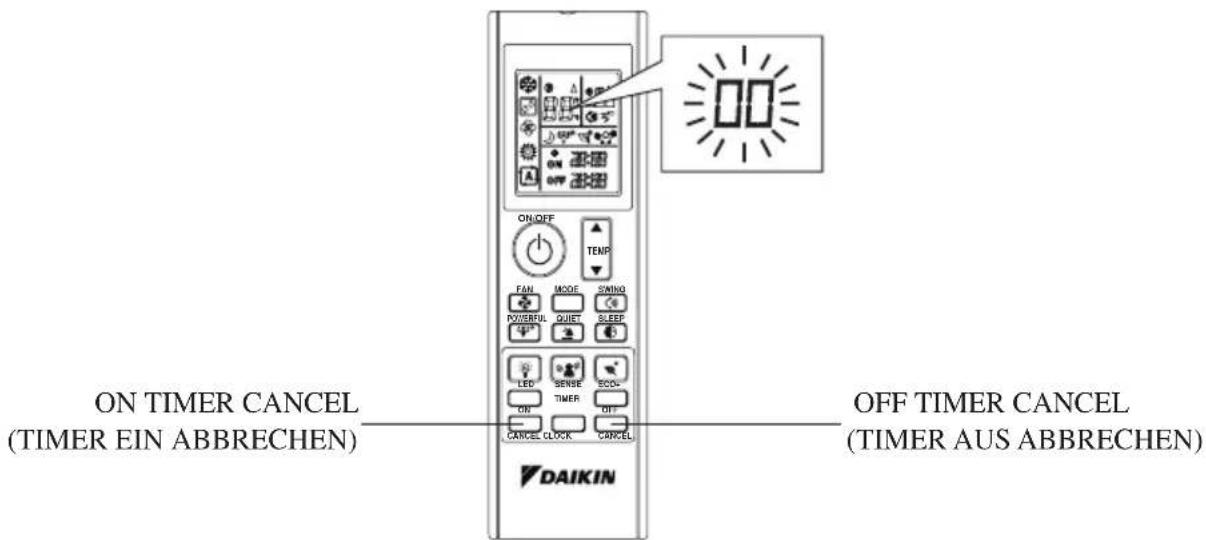

1. Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt wird, wird, blinkend auf dem Temperaturabschnitt des Displays angezeigt.

ON TIMER CANCEL (TIMER EIN ABBRECHEN) OFF TIMER CANCEL (TIMER AUS ABBRECHEN)

1. Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertönt.

• Die Codeanzeige ändert sich wie unten, und es ertönt ein langes Piepen.

FEHLERMELDUNG	BEDEUTUNG
00 NORMAL
A1 LEITERPL	LATTENFEHLER DER INNENEINHEIT
A3 ABLAUFPUMPE ANOMAL
A5 FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)
A6 INNENLÜFTER, MOTOR ANOMAL
AH FEHLER AN ELEKTRO-LUFTREINIGER
C4 INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C5 INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C7 FEHLER AN ENDSCHALTER DER LUFTKLAPPE
C9 INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
E1 AUSSEN-PBC-FEHLER
E3 HOCHDRUCKSCHUTZ
E4 NIEDERDRUCKSCHUTZ
E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET
E6 KOMPRESSOR-ANLAUFFEHLER
E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT
E8 AC-EINGANGSSTROM ZU HOCH
E9 EXV FEHLER
EA VIERWEGVENTILFEHLER
F3 AUSLASSROHR ÜBERHITZT
F6 WÄRMEAUSTAUSCHER ÜBERHITZT
HO KOMPRESSORENSENSOR-SYSTEMFEHLER
H3 FEHLER AN HOCHDRUCKSCHALTER
H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER
H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER
H8 AC-STROM-SENSORFEHLER
H9 AUSSENI	UFT-THERMISTOR KURZ/OFFEN
J1 FEHLER	ANDRUCKFÜHLER
J3 KOMPRESS	SORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT
J5 KURZSCHLUSS/UNTERBRECHUNG AN ANSAUGTHERMISTOR
J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN
J7	KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS
J8 FLÜSSIGKE	EITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN
J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN
L1 FEHLER	AN LEITERPLATTE DES INVERTERS
L3 STEUERK	ASTEN AUSSEN ÜBERHITZT
L4 KÜHLKÖRPER	ÜBERHEIZT
L5 IPM FEHLER/IGBT FEHLER
L8 ÜBERSPANNUNG	AN INVERTERKOMPRESSOR
L9 ÜBERSPANNUNGSSCHUTZ	AM KOMPRESSOR
LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)
P1 OFFENE	PHASE ODER SPANNUNGSUNTERSCHIEDE
P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN
PJ FEHLER	BEI LEISTUNGSEINSTELLUNG
U0 GAS UNGENÜGEND
U2 DC-SPANNUNG	NICHT IM NORMALBEREICH
U4 KOMMUNIKATION, FEHLER
U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN)
UA INSTALLATIONSFEHLER
UF	FEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
UH FROSTSCHUTZ (ANDERE RÄUME)

ANMERKUNG

1. Ein kurzer und zwei aufeinander folgende Pieptöne deuten auf nicht übereinstimmende Codes hin.
2. Um das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
