MANUALE UTENTE FTXK60AV1BS DAIKIN
Manuale Di Funzionamento Ricevitore senza fili
Italiano
- Far combaciare l'anello all'estremità della catena a sfera con il foro della vite sul retro del telecomando e fissare bene con la vite.
- Fissare il supporto e la catena a sfera al di sopra del punto in cui possono essere ricevuti facilmente i segnali dal telecomando.
- Far passare la catena a sfera attraverso il retro del supporto e far combaciare l'anello all'estremità della catena con il foro superiore del supporto. Fissare il supporto alla parete mettendo 2 viti attraverso di esso.
Instalación
2) Quantità: 2 pezzi
Istruzioni per lo smaltimento
Le batteries fornite con il comando a distanza sono contrassegnate da questo simbolo
Ciò vuoi dire che le batterie non devono essere mischiate nei rifiuti domestici non separati.
Se un simbolo chimico è stampato sotto all'immagine, esso vuol dire che le batterie contengono un mentallo pesante che supera una determinata concentrazione.
I simboli chimici possibili sono:
■ Pb: plombo (>0,004%)
I rifiuti costituiti da batterie devono essere portati presso strutture di trattamento specializzate adibile al loro riutilizzo. Adottando la correcta procedure di smaltimento, contribuirele ad evilare effetti negativi potensial sull'ambiente e sulla salute umana. Per maggiori informazioni, rivolgersi all'autorità locale.
Bateria
1) Tipo: AAA.R03
1. Fonte di trasmissione
• La fonte dalle quale viene trasmesso il segnale.
2. Indicatore di trasmissione
- L'indicatore lampeggia per confermare l'invio dell'ultimo valore al condizionatore.
3. Tasto "ON/OFF"
- Premere una volta per accendere il condizionatore.
- Premere ancora per spegnerlo.
4. Selezione velocità ventola
- Tenendo premuto il tasto ✝ la velocità della ventola cambiera' nel seguente ordine:
Bassa Media Alta Automatica
- Deprimete il tasto una volta che la velocità desiderata appare sul display.
5. Funzioni
- Premere il tasto MODE per selezionare la funzione desiderata.
- Per condizionatori con la sola funzione rinfrescante “cooling”, le funzioni disponibili sono: COOL (✿) (FRESCO), DRY (💡) (SECCO) e FAN (♣) (VENTOLA).
- Per unità con funzione di riscaldamento, le funzioni disponibili sono: AUTO (AUTOMATICO), COOL (FRESCO), DRY (SECCO), FAN (VENTOLA) e HEAT (CALDO).
- La modalità AUTO (A) (AUTOMATICO) non è disponibile per sistemi raffreddati ad acqua, tranne che per il sistema a 4 condotti.
6. Deviatore di flusso orientabile automatico
- Premere il tasto SWING ⬇ per attivare l'oscillazione dell'aria.
- Per distribuire il flusso d'aria in una direzione specifica, premere il tasto SWING ed aspettare fino a che le alette dei ventilazione si posizionano nella direzione desi-erata quindi premere nuovamente il tasto.
Metodo di scelta della modalità di oscillazione (a seconda del modello)
- Premere il pulsante SWING (€) per 4 secondi per entrare nella modalità impostazione campo. In modalità impostazione locale, si visualizza solo la SWING MODE (€) (MODALITÀ SWING).
- Premere il pulsante temperatura ▲ e ▼ per selezionare il passaggio della SWING MODE (≡) (MODALITÀ SWING) da modalità oscillazione 1 a modalità oscillazione 3.
- Ci sono 3 diverse SWING MODE (MODALITÀ SWING) che sono:
Modalità swing 1 Modalità swing 2 Modalità swing 3
La SWING MODE (MODALITÀ SWING) non si attiva se non è attivato SWING.
Swing è indicato dal logo:
- Se non c'è nessun cambio di modalità entro 4 secondi, l'unità funzione secondo la SWING MODE (≡) (MODALITÀ SWING) selezionata.
7. Funzione Powerful e Powerful+
- Premere per un reffreddamento o riscaldamento veloce.
- Velocità ventola impostata su massimo.
- Premere di nuovo per un raffreddamento o riscaldamento intelligente.
- La velocità ventola viene impostata sul massimo e la feritoia viene regolata in base alla valutazione del sensore funzione.
- Premerlo nuovamente per disattivare la funzione.
- Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO)
- Qualsiasi modifica alla velocità della ventola disattiva questa funzione.
8. Impostazione del temporizzatore per lo spegnimento automatico
- Premere il tasto OFF TIMER per annullare il settaggio del temporizzatore.
- Impostare l'orario prescelto tenendo premuto il tasto OFF TIMER.
- Premere il tasto CANCEL per annullare l'orario impostato.
9. Funzione silenziosa (a seconda del modello)
- Premere ⚠ per selezionare il funzionamento silenzioso.
- Velocità ventola impostata su minimo.
- Premerlo nuovamente per disattivare la funzione.
- Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO).
- Qualsiasi modifica alla velocità della ventola disattiva questa funzione.
10. Settaggio dell'orario
- Premi e mantieni premuto il tasto CLOCK per regolare l'ora dell'orologio.
11. Impostazione del temporizzatore per l'accensione automatica
- Premere il tasto ON TIMER per attivare il temporizzatore.
- Impostare l'ora prescelta tenendo premuto il tasto ON TIMER. Se il temporizzatore viene settato per le 0730 del mattino, il condizionatore si accendera' automaticamente a quest'ora.
- Premere il tasto CANCEL per annullare l'orario impostato.
12. Funzione di "riposo"
- Premere il tasto ⚙ per attivare la funzione di “riposo”.
- Questa è una funzione per risparmio energetico. Quando l'unità funziona in modalità di raffreddamento, la temperatura impostata viene aumentata di 0,5°C dopo la prima mezz'ora, di altri 0,5°C dopo la seconda mezz'ora, e di 1°C dopo l'ora seguente.
- Quando l'unità funziona in modalità di riscaldamento, la temperatura impostata viene ridotta di 1°C dopo la prima mezz'ora, di un altro grado dopo la seconda mezz'ora, e di 1°C dopo l'ora seguente.
- Questa funzione opera nelle funzioni COOL (FRESCO), HEAT (CALDO) ed AUTO (AUTOMATICO).

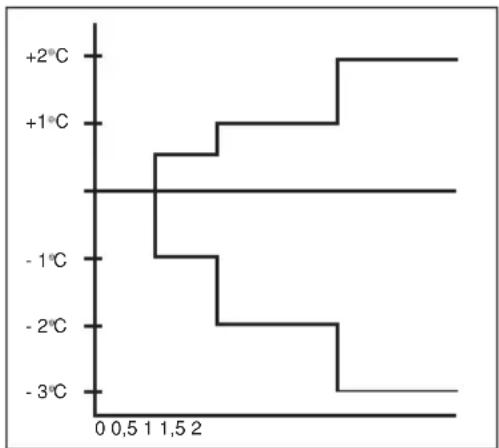

line
| Time (s) | Temperature (°C) | | :--- | :--- | | 0.5 | -1 | | 1.0 | -1 | | 1.5 | -1 | | 2.0 | -1 | | 2.5 | -1 | | 3.0 | -1 | | 3.5 | -1 | | 4.0 | -1 | | 4.5 | -1 | | 5.0 | -1 | | 5.5 | -1 | | 6.0 | -1 | | 6.5 | -1 | | 7.0 | -1 | | 7.5 | -1 | | 8.0 | -1 | | 8.5 | -1 | | 9.0 | -1 | | 9.5 | -1 | | 10.0 | -1 | | 10.5 | -1 | | 11.0 | -1 | | 11.5 | -1 | | 12.0 | -1 | | 12.5 | -1 | | 13.0 | -1 | | 13.5 | -1 | | 14.0 | -1 | | 14.5 | -1 | | 15.0 | -1 | | 15.5 | -1 | | 16.0 | -1 | | 16.5 | -1 | | 17.0 | -1 | | 17.5 | -1 | | 18.0 | -1 | | 18.5 | -1 | | 19.0 | -1 | | 19.5 | -1 | | 20.0 | -1 | | 20.5 | -1 | | 21.0 | -1 | | 21.5 | -1 | | 22.0 | -1 | | 22.5 | -1 | | 23.0 | -1 | | 23.5 | -1 | | 24.0 | -1 | | 24.5 | -1 | | 25.0 | -1 | | 25.5 | -1 | | 26.0 | -1 | | 26.5 | -1 | | 27.0 | -1 | | 27.5 | -1 | | 28.0 | -1 | | 28.5 | -1 | | 29.0 | -1 | | 29.5 | -1 | | 30.0 | -1 | | 30.5 | -1 | | 31.0 | -1 | | 31.5 | -1 | | 32.0 | -1 | | 32.5 | -1 | | 33.0 | -1 | | 33.5 | -1 | | 34.0 | -1 | | 34.5 | -1 | | 35.0 | -1 | | 35.5 | -1 | | 36.0 | -1 | | 36.5 | -1 | | 37.0 | -1 | | 37.5 | -1 | | 38.0 | -1 | | 38.5 | -1 | | 39.0 | -1 | | 39.5 | -1 | | 40.0 | -1 | | 40.5 | -1 | | 41.0 | -1 | | 41.5 | -1 | | 42.0 | -1 | | 42.5 | -1 | | 43.0 | -1 | | 43.5 | -1 | | 44.0 | -1 | | 44.5 | -1 | | 45.0 | -1 | | 45.5 | -1 | | 46.0 | -1 | | 46.5 | -1 | | 47.0 | -1 | | 47.5 | -1 | | 48.0 | -1 | | 48.5 | -1 | | 49.0 | -1 | | 49.5 | -1 | | 50.0 | -1 | | 50.5 | -1 | | 51.0 | -1 | | 51.5 | -1 | | 52.0 | -1 | | 52.5 | -1 | | 53.0 | -1 | | 53.5 | -1 | | 54.0 | -1 | | 54.5 | -1 | | 55.0 | -1 | | 55.5 | -1 | | 56.0 | -1 | | 56.5 | -1 | | 57.0 | -1 | | 57.5 | -1 | | 58.0 | -1 | | 58.5 | -1 | | 59.0 | -1 | | 59.5 | -1 | | 60.0 | -1 | | 60.5 | -1 | | 61.0 | -1 | | 61.5 | -1 | | 62.0 | -1 | | 62.5 | -1 | | 63.0 | -1 | | 63.5 | -1 | | 64.0 | -1 | | 64.5 | -1 | | 65.0 | -1 | | 65.5 | -1 | | 66.0 | -1 | | 66.5 | -1 | | 67.0 | -1 | | 67.5 | -1 | | 68.0 | -1 | | 68.5 | -1 | | 69.0 | -1 | | 69.5 | -1 | | 70.0 | -1 | | 70.5 | -1 | | 71.0 | -1 | | 71.5 | -1 | | 72.0 | -1 | | 72.5 | -1 | | 73.0 | -1 | | 73.5 | -1 | | 74.0 | -1 | | 74.5 | -1 | | 75.0 | -1 | | 75.5 | -1 | | 76.0 | -1 | | 76.5 | -1 | | 77.0 | -1 | | 77.5 | -1 | | 78.0 | -1 | | 78.5 | -1 | | 79.0 | -1 | | 79.5 | -1 | | 80.0 | -1 | | 80.5 | -1 | | 81.0 | -1 | | 81.5 | -1 | | 82.0 | -1 | | 82.5 | -1 | | 83.0 | -1 | | 83.5 | -1 | | 84.0 | -1 | | 84.5 | -1 | | 85.0 | -1 | | 85.5 | -1 | | 86.0 | -1 | | 86.5 | -1 | | 87.0 | -1 | | 87.5 | -1 | | 88.0 | -1 | | 88.5 | -1 | | 89.0 | -1 | | 89.5 | -1 | | 90.0 | -1 | | 90.5 | -1 | | 91.0 | -1 | | 91.5 | -1 | | 92.0 | -1 | | 92.5 | -1 | | 93.0 | -1 | | 93.5 | -1 | | 94.0 | -1 | | 94.5 | -1 | | 95.0 | -1 | | 95.5 | -1 | | 96.0 | -1 | | 96.5 | -1 | | 97.0 | -1 | | 97.5 | -1 | | 98.0 | -1 | | 98.5 | -1 | | 99.0 | -1 | | 99.5 | -1 | | >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99,13. Valori di temperatura
- Per selezionare la temperatura desiderata premere i tasti ▲ rispettivamente per aumentare o diminuire la temperatura.
- I valori di temperatura sono compresi tra i 16°C a 30°C (Valori opzionali da 20°C a 30°C).
- Premere contemporaneamente i tasti ▲ per passare dalle impostazioni °C a °F.
14. Funzione ECO+
• Renpereun raffreddamento o riscaldamento in modalità ecologica
- Impostare automaticamente la regolazione della temperatura sul livello ecologico.
- Premerlo nuovamente per disattivare la funzione.
- Disponibile solo nelle funzioni HEAT (CALDO) e COOL (FRESCO).
15. Funzione LED
- Premere 📷 per accendere/spegnere la luce sulla cassetta a soffitto.
- Tenere premuto 🖱️ per 5 secondi per accendere/spegnere il display LED sull'unità montata a muro.
- Disponibile solo nelle funzioni HEAT (CALDO), COOL (FRESCO), DRY (SECCO) e AUTO (AUTOMATICO).
16. Funzione Sense
- Premere 🚗 per un raffreddamento, riscaldamento o funzionamento in modalità deumidifica ecologico intelligente.
- La visualizzazione della temperatura sul ricevitore senza fili mostra automaticamente 24°C come livello ecologico.
- Premerlo nuovamente per disattivare la funzione.
- Disponibile solo nelle funzioni HEAT (CALDO), COOL (FRESCO) e DRY (SECCO).
SEGNALAZIONE ERRORE (Solo per inverter)
SEGNALAZIONE ERRORE SUL TELECOMANDO
Le sezioni di visualizzazione della temperatura indicano i codici corrispondenti.

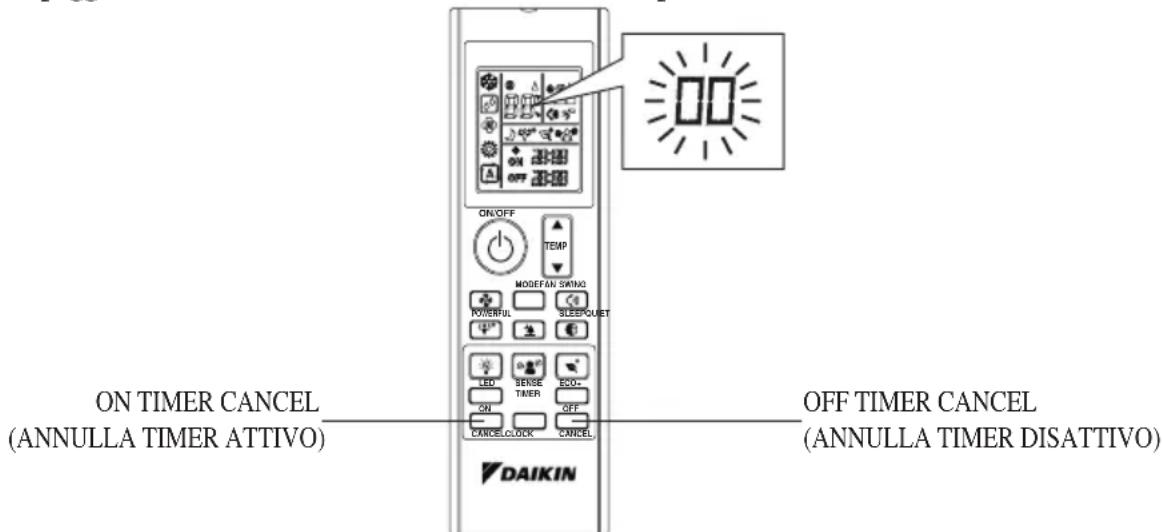

- Quando il tasto ON TIMER CANCEL (ANNULLA TIMER ATTIVO) o OFF TIMER CANCEL (ANNULLA TIMER DISATTIVO) viene premuto per 5 secondi, un indicatore e “inizierà a lampeggiare sulla sezione di visualizzazione della temperatura.
- L'indicazione di codice cambia come sotto riportato e viene notificato da un beep prolungato.
| CODICE ERRORE | SIGNIFICATO |
| 00 | NORMALE |
| A1 | ERRORE SCHEDA ELETTRONICA UNITÀ INTERNA |
| A3 | ANOMALIA POMPA DI SCARICO |
| A5 | SCAMBIATORE ANTIGELO (RAFFREDDAMENTO)/CALORE (RISCALDAMENTO) |
| A6 | ANOMALIA MOTORE VENTILATORE UNITÀ INTERNA |
| AH | ANOMALIA ELETTRICA FILTRO DELL’ARIA |
| C4 | TERMISTORE SCAMBIATORE DI CALORE (1) UNITÀ INTERNA IN CORTO/APERTO |
| C5 | TERMISTORE SCAMBIATORE DI CALORE (2) UNITÀ INTERNA IN CORTO/APERTO |
| C7 | ERRORE INTERRUTTORE DI FINE CORSA FERITOIA DÌ VENTILAZIONE |
| C9 | TERMISTORE UNITÀ INTERNA IN CORTO/APERTO |
| E1 | ERRORE DEL PCB ESTERNO |
| E3 | PROTEZIONE DA ALTA PRESSIONE |
| E4 | PROTEZIONE BASSA PRESSIONE |
| E5 | BLOCCO DEL MOTORE COMPRESSORE/COMPRESSORE SOVRACCARICO |
| E6 | ERRORE DI AVVIAMENTO DEL COMPRESSORE |
| E7 | BLOCCO MOTORE VENTOLA CC ESTERNO |
| E8 | SOVRACORRENTE ENTRATA CA |
| E9 | ERRORE EXV |
| EA | ERRORE DELLA VALVOLA A 4 VIE |
| F3 | SURRISCALDAMENTO DEL TUBO DI SCARICO |
| F6 | SURRISCALDAMENTO DELLO SCAMBIATORE DI CALORE |
| HO | ERRORE DEL SISTEMA DEL SENSORE DEL COMPRESSORE |
| H3 | ERRORE INTERRUTTORE ALTA PRESSIONE |
| H6 | ERRORE DI RILEVAMENTO DEL FEEDBACK DEL COMPRESSORE |
| H7 | MOTORE VENTOLA SOVRACCARICATO/SOVRACORRENTE/ANOMALIA SENSORE |
| H8 | ERRORE DEL SENSORE DI CORRENTE CA |
| H9 | TERMISTORE ARIA ESTERNA IN CORTO/APERTO |
| J1 | ERRORE SENSORE DI PRESSIONE |
| J3 | TERMISTORE TUBO DI MANDATA COMPRESSORE IN CORTO/APERTO/MAL POSIZIONATO |
| J5 | TERMISTORE TUBO DI MANDATA IN CORTO/APERTO |
| J6 | TERMISTORE SCAMBIATORE DI CALORE UNITÀ ESTERNA IN CORTO/APERTO |
| J7 | TERMISTORE SCAMBIATORE DI CALORE SUBRAFFREDDAMENTO IN CORTO/APERTO |
| J8 | TERMISTORE TUBO LIQUIDI IN CORTO/APERTO |
| J9 | TERMISTORE TUBO DEL GAS IN CORTO/APERTO |
| L1 | ERRORE PCB ESTERNA INVERTER |
| L3 | SURRISCALDAMENTO SCATOLA DI CONTROLLO ESTERNA |
| L4 | SURRISCALDAMENTO DISSIPATORE DI CALORE |
| L5 | ERRORE IPM/ERRORE IGBT |
| L8 | SOVRACORRENTE COMPRESSORE INVERTER |
| L9 | PREVENZIONE SOVRACORRENTE COMPRESSORE |
| LC | ERRORE DI COMUNICAZIONE (PCB ESTERNA DI CONTROLLO E PCB INVERTER) |
| P1 | FASE APERTA O SQUILIBRIO DI TENSIONE |
| P4 | TERMISTORE DISSIPATORE DI CALORE IN CORTO/APERTO |
| PJ | ERRORE IMPOSTAZIONE CAPACITÀ |
| U0 | GAS INSUFFICIENTE |
| U2 | TENSIONE CC FUORI RANGE |
| U4 | ERRORE DI COMUNICAZIONE |
| U7 | ERRORE DI COMUNICAZIONE (PCB ESTERNA DI CONTROLLO E PCB IPM) |
| UA | ERRORE INSTALLAZIONE |
| UF | MANCATA CORRISPONDENZA INSTALLAZIONE TUBI E CAVI/CABLAGGIO ERRATO/GAS INSUFFICIENTE |
| UH ANTICONGELAMENTO (ALTRI AMBIENTI) | |
NOTA
- Un beep breve e due beep consecutivi segnalano dei codici non corrispondenti.
- Per annullare la visualizzazione del codice, premere il tasto ON TIMER CANCEL o OFF TIMER CANCEL per 5 secondi. La visualizzazione del codice scompare anche se il tasto non viene premuto per 1 minuto.
