KULLANIM KILAVUZU ATXF35A5V1B DAIKIN

1 Dokümanlar hakkında 93

1.1 Bu doküman hakkında....93

2 Sistem hakkında 93

2.1 lç ünite....93

2.2 Kullanıcı arabirimi hakkında 94

2.2.1 Komponentler: Kullanıcı arabirimi.... 94
2.2.2 Durum: Kullanıcı arabirimi LCD 94
2.2.3 Kullanıcı arabirimini çalıştırmak için.... 95

3 İşletim öncesinde 95

3.1 Kullanıcı arabirimi tutucuyu takmak için 95
3.2 Pilleri takmak için 95
3.3 Güç beslemesini açmak için....95

4 İşletim 95

4.1 Çalışma sahası 95
4.2 Hangi özellik ne zaman kullanılır....96
4.3 İşletim modu ve sıcaklık ayar noktası....96

4.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için 96

4.3.2 Hava debisi 96
4.3.3 Hava akış yönü 97
4.3.4 Konfor hava akışı işletimi.... 97
4.3.5 Güçlü işletim 97
4.3.6 Econo işletimi.... 98
4.3.7 KAPAMA/AÇMA zamanlayıcı işletimi 98

5 Enerji tasarrufu ve optimum işletim 98

6 Bakım ve servis 99

6.1 Genel bakış: Bakım ve servis.... 99
6.2 İç ünite ve kullanıcı arabirimini temizlemek için.... 99

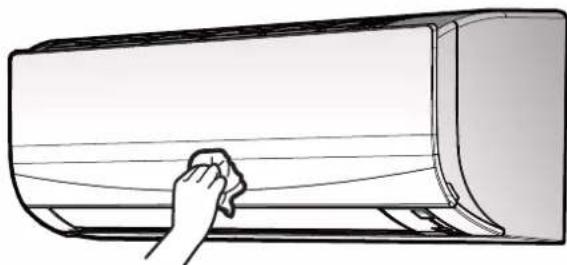

6.3 Ön paneli temizlemek için 99
6.4 Hava filtreleri hakkında.... 100

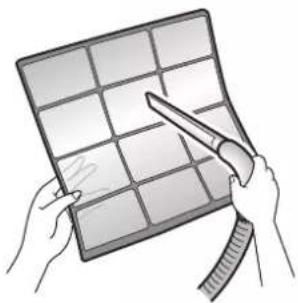

6.5 Hava filtrelerini temizlemek için 100
6.6 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak 100

7 Sorun giderme 100

7.1 Sistem arızası OLMAYAN belirtiler 100

7.1.1 Belirti: Su akışı gibi bir ses duyuluyor 100
7.1.2 Belirti: Bir üfleme sesi duyuluyor.... 100
7.1.3 Belirti: Bir tik tak sesi duyuluyor 101
7.1.4 Belirti: Bir ıslık sesi duyuluyor ...... 101
7.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor 101
7.1.6 Belirti: Bir el çarpma sesi duyuluyor.... 101
7.1.7 Belirti: Üniteler koku salabilir.... 101
7.1.8 Belirti: Klima işletimde değilken dış fan dönüyor..... 101

7.2 Hata kodlarından yola çıkarak sorunların çözümü 101

8 Bertaraf

101

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

- Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Son kullanıcılar

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

- Genel güvenlik önlemleri:

• Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları
• Formatı: Basılı (iç ünite kutusundan çıkar)

- Kullanım kılavuzu:

• Temel kullanım için hızlı başvuru kılavuzu
• Formatı: Basılı (iç ünite kutusundan çıkar)

- Kullanıcı başvuru kılavuzu:

• Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan bilgileri
• Formati: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848

Maltepe İSTANBUL / TÜRKİYE

2 Sistem hakkında

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

DİKKAT

Sistemi başka amaçlar için KULLANMAYIN. Herhangi bir kalite kaybını önlemek için, üniteyi hassas cihazlar, gıda, bitkiler, hayvanlar veya sanat eserlerini soğutmada KULLANMAYIN.

2.1 İç ünite

iKAZ

Hava girişine veya çıkışına parmak, çubuk veya başka cisimler SOKMAYIN. Fan yüksek devirde döndüğünde yaralanmaya neden olur.

BİLGİ

Ses basıncı seviyesi 70 dBA değerinden azdır.

2 Sistem hakkında

UYARI

• Yanlış sökme veya takma elektrik çarpmasına veya yangına yol açabileceğinden, kendi başınıza ünite üzerinde değişiklik, demontaj, sökme, tekrar kurma veya tamir işlemi YAPMAYIN. Satıcınıza başvurun.
• Kaza eseri soğutucu kaçakları olması durumunda, çıplak alev olmadığından emin olun. Soğutucunun kendisi tamamen emniyetlidir, zehirli değildir ve hafif tutuşkandır, ancak fan ıstıcıları, gaz ocakları, vs. tarafından kullanılan yanma havasının bulunduğu bir odaya kazara sızığında zehirli gaz üretecektir. Çalıştırmaya tekrar başlamadan önce, her zaman kaçak noktasının onarıldığını veya düzeltildiğini uzman personele teyit ettirin.

B|LGI

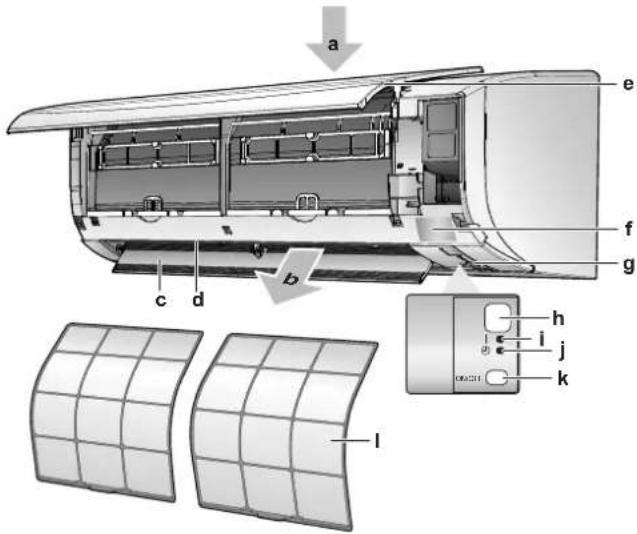

Aşağıdaki şekiller sadece örnektir ve sistem yerleşiminize tam olarak UYMAYABİLİR.

a e f g b c d h i j k 002311 l

a Hava girişi
b Hava çıkışı
c Kanatçık (yatay kanat)
d Panjur (dikey kanatlar)
e Ön panel
f Model isim plakası
g Oda sıcaklık sensörü
h Sinyal alici
i Çalışma göstergesi (yeşil)
j Zamanlayıcı lambası (turuncu)
k İç ünite AÇMA/KAPAMA anahtarı
I Hava filtresi

AÇMA/KAPAMA butonu

Kullanıcı arabirimi kayıpsa, çalışmayı başlatmak/durdurmak için iç ünitedeki AÇMA/KAPAMA butonunu kullanabilirsiniz. Bu butonu kullanarak işlem başlatıldığında, aşağıdaki ayarlar kullanılır:

• İşletim modu = Otomatik
• Sıcaklık ayarı = 25°C
  • Hava debisi = Otomatik

2.2 Kullanıcı arabirimi hakkında

• Doğrudan güneş ışığı. Kullanıcı arabirimini doğrudan güneş ışığına maruz BIRAKMAYIN.
• Toz. Sinyal vericisi veya alıcısı üzerindeki toz hassasiyeti azaltır. Tozu yumuşak bir bezle silin.
• Floresan lambalar. Odada floresan lambalar varsa sinyal iletişimi sağlanamayabilir. Bu durumda montajcınızla başvurun.
• Diğer aygıtlar. Kullanıcı arabirimi sinyalleri başka aygıtları çalıştırıyorsa, diğer aygıtları kaldırın veya montajcınıza başvurun.

- Perdeler. Ünite ile kullanıcı arabirimi arasındaki sinyalin perdeler veya başka nesneler tarafından ENGELLENMEDIĞİNDEN emin olun.

DİKKAT

• Kullanıcı arabirimini DÜŞÜRMEYİN.
• Kullanıcı arabirimininin ıslanmasına izin VERMEYİN.

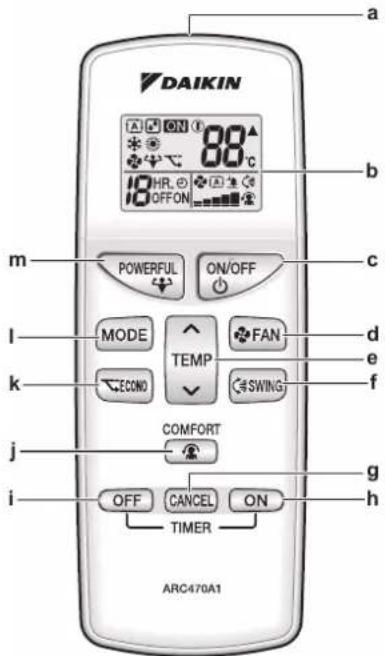

2.2.1 Komponentler: Kullanıcı arabirimi

DAIKIN 88°C 18 HRL OFFON POWERFUL ON/OFF MODE FAN ECONO SWING TEMP COMFORT OFF CANCEL ON TIMER ARC470A1 a b c d e f g h m l k j i

a Sinyal vericisi
b LCD ekran
c AÇMA/KAPAMA butonu
d FAN ayar butonu
e Sıcaklık ayar butonu
f Yön değiştirme butonu
g Zamanlayıcı iptal butonu
h AÇMA zamanlayıcı butonu
i KAPAMA zamanlayıcı butonu
J Konfor hava akışı butonu
k Econo butonu
I Mod seçim butonu
m Güçlü butonu

2.2.2 Durum: Kullanıcı arabirimi LCD

Simge		Açıklama
		İşletim modu = Otomatik
		İşletim modu = Kurutma
		İşletim modu = Isıtma
		İşletim modu = Soğutma
		İşletim modu = Yalnız fan
		Güçlü işletim etkin
		Econo işletimi etkin
ON		İşletim etkin
Simge Açıklama
	▲	İç ünite kullanıcı arabiriminden bir sinyal alır
		Geçerli sıcaklık ayarı
		Hava debisi = Otomatik
		Hava debisi = İç ünite sessiz
		Hava debisi = Yüksek
		Hava debisi = Orta yüksek
		Hava debisi = Orta
	[KGHA]	Hava debisi = Orta düşük
	[SH73]	Hava debisi = Düşük
	[00AK]	Konfor işletimi etkin
		Otomatik dikey salınım etkin
		AÇMA zamanlayıcı etkin
		KAPAMA zamanlayıcı etkin

2.2.3 Kullanıcı arabirimini çalıştırmak için

1 Sinyal vericisini iç ünitedeki sinyal alcısına tutun (iletişim için maksimum mesafe 7 m'dir).

Sonuç: İç ünite kullanıcı arabiriminden sinyal aldığında bir ses duyacaksınız:

Ses Açıklama
Bip-bip İşletim başlar.
Bip Ayar değişir.
Uzun bip İşletim durur.

3 İşletim öncesinde

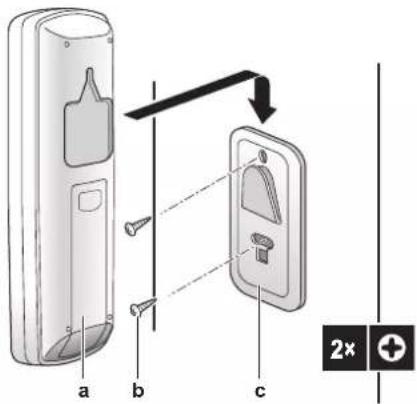

3.1 Kullanıcı arabirimi tutucuyu takmak için

a b c 2x

a Kullanıcı arabirimi
b Vidalar (sahadan temin edilir)
c Kullanıcı arabirimi tutucu

1 Sinyallerin üniteye ulaşabileceği bir yer seçin.
2 Tutucuyu civata ile duvara veya benzer bir yere takın.
3 Kullanıcı arabirimini, kullanıcı arabirimi tutucuya asın.

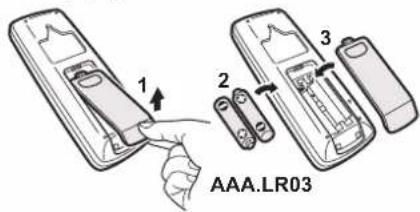

3.2 Pilleri takmak için

Piller yaklaşık 1 yıl dayanır.

1 Arka kapağı çıkartın.
2 Her iki pili birden takın.
3 Kapağı geri takın.

1 2 3 AAA.LR03

3.3 Güç beslemesini açmak için

1 Devre kesiciyi açık konuma getirin.

Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır ve kapanır.

4 İşletim

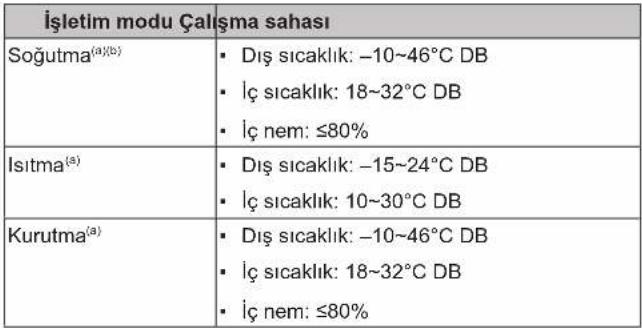

4.1 Çalışma sahası

(2) Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını durdurabilir.
(b) Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

4.2 Hangi özellik ne zaman kullanılır

Hangi özellikleri kullanacağını belirlemek için aşağıdaki tabloyu kullanabilirsiniz:

Özellik Görevler
Temel özellikler
	İşletim modları ve sıcaklık	Sistemi başlatmak/durdurmak ve sıcaklığı ayarlamak için:• Bir odayı ısıtın veya soğutun.• Isıtma veya soğutma olmadan bir odaya hava üfleyin.• Bir odadaki nemi azaltın.• Otomatik modda, otomatik olarak uygun bir sıcaklık ve işletim modu seçin.
	Hava akış yönü	Hava akış yönünü ayarlamak için (salınım veya sabit konum).
[BDZK]	Hava debisi	Odaya üflenen hava miktarını ayarlamak için.Daha sessiz çalışmak için.
Gelişmiş özellikler
	Econo	Diğer güç tüketen aletleri de kullanırken sistemi kullanmak için.Enerji tasarrufu yapmak için.
	Konfor	İnsanlara doğrudan temas etmeyen konforlu bir hava akışı sağlamak.
[AZDW]	Güçlü	Odayı hızla soğutmak veya ısıtmak için.
[ZXBT]	AÇMA zamanlayıcı + KAPAMA zamanlayıcı	Sistemi otomatik olarak AÇIK veya KAPALI konuma getirmek için.

4.3 İşletim modu ve sıcaklık ayar noktası

Ne zaman. Şunları yapmak istediğiniz zaman sistem işletim modunu ayarlayın ve sıcaklığı ayarlayın:

• Bir odayı ısıtma veya soğutma
• Isıtma veya soğutma olmadan bir odaya hava üfleme
• Bir odadaki nemi azaltma

Neyi. Kullanıcı seçimine bağlı olarak sistem farklı şekilde çalışır.

Ayar Açıklama
	Otomatik	Sistem bir odayı sıcaklık ayar noktasına kadar soğutur veya ıstır. Gerekirse soğutma ve ıstıma arasında otomatik olarak geçiş yapar.
[3208]	Kurutma	Sistem bir odadaki nemi azaltır.
	Isıtma	Sistem bir odayı sıcaklık ayar noktasına kadar ıstır.
	Soğutma	Sistem bir odayı sıcaklık ayar noktasına kadar soğutur.
[DC32]	Fan	Sistem sadece hava akışını (hava debisi ve hava akış yönü) kontrol eder.Sistem sıcaklığı kontrol ETMEZ.

Ek bilgi:

• Dış sıcaklık. Dış hava sıcaklığı çok yüksek veya çok düşük olduğunda sistemin soğutma veya ısıtma etkisi azalır.
• Buz çözme işletimi. Isıtma işletimi sırasında dış ünitede don oluşabilir ve ısıtma kapasitesini düşürebilir. Bu durumda, sistem buzu gidermek için buz çözme işletimine otomatik olarak geçer. Buz çözme işletimi sırasında, iç üniteden sıcak hava ÜFLENMİYOR.

4.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı ayarlamak için

ON: Ünite çalışıyor.
A: İşletim modu = Otomatik
: İşletim modu = Kurutma
: işletim modu = Isıtma
: İşletim modu = Soğutma
: İşletim modu = Yalnız fan
88°C: Ayar sıcaklığını gösterir.

1 İşletim modunu seçmek için MODE üzerine bir kez veya daha fazla basın.

Sonuç: Mod aşağıdaki sırayla ayarlanacaktır:

2 İşletimi başlatmak için üzerine basın.

Sonuç: LCD'de ON gintülenir.

Sonuç: Çalışma lambası yanar.

3 Sıcaklığı düşürmek veya yükseltmek için √ veya ∧ üzerine

butonunda bir kez veya daha fazla basın.

Not: Kurutma veya yalnız fan modunu kullanırken, sıcaklığı ayarlanamaz.

4 İşletimi durdurmak için üzerine basın.

Sonuç: LCD'den ON mintüsü kaybolur.

Sonuç: Çalışma lambası söner.

4.3.2 Hava debisi

1

FAN üzerine basarak şunları seçin:

	, 5 adet hava debisi seviyesi
	Otomatik hava akışı hızı işletimi
[6776]	e [0473] i [2007] 3 [KDXO] ayarlandığında, üniteden gelen gürültü azalacaktır.

BİLGİ

• Ünite soğutma veya ısıtma modunda sıcaklık ayar noktasına ulaşırsa fan çalışmayı durdurur.
• Kurutma işletimi kullanılırken, hava debisi ayarı YAPILAMAZ.

Hava debisini ayarlamak için

1 Hava akış ayarını aşağıdaki sırayla değiştirmek için üzerine basın.

4.3.3 Hava akış yönü

Ne zaman. Hava akış yönünü istendiği gibi ayarlayın.

Neyi. Sistem, kullanıcı seçimine (salınım veya sabit konum) bağlı olarak hava akışını farklı şekilde yönlendirir. Dikey kanatları hareket ettirerek bunu yapar.

Ayar Hava akış	yönü
	Yukarı aşağı hareket eder.
[—] Sabit bir konumda kalır.

iKAZ

• Kanat açısını ayarlamak için DAİMA bir kullanıcı arabirimi kullanın. Kanat salınırken elle zorla hareket ettirdiğinizde, mekanizma kırılacaktır.
• Panjurları ayarlarken dikkatli olun. Hava çıkışının içinde yüksek hızda dönen bir fan vardır.

Not: Kanadın hareket sahası işletim moduna göre değişir. Yukarı ve aşağı salınım ayarı sırasında hava debisi düşük olarak değiştirildiğinde, kanat üst konumda durur.

a b c

a Soğutma veya kurutma işletiminde kanat aralığı
b Isıtma işletiminde kanat aralığı
c Yalnız fan işletiminde kanat aralığı

Hava akış yönünü ayarlamak için

1 Otomatik yön değiştirmeyi kullanmak için üzerine basın.

Sonuç: LCD'de görüntülenir.

Sonuç: Kanat (yatay kanatçık) yön değiştirmeye başlayacaktır.

2 Sabit konumu kullanmak için kanat istenilen konuma geldiğinde

üzerine basın.

Sonuç: LCD'den görüntü sü kaybolur.

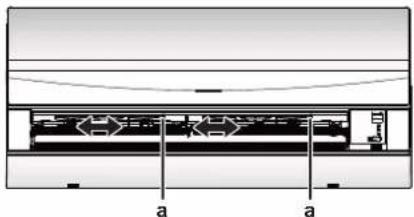

Panjurları (dikey kanatçıklar) ayarlamak için

1 1 veya her iki düğmeyi tutup panjurları hareket ettirin.

a a

a Düğmeler

BILGI

Ünite bir odanın köşesine kurulduğunda, panjurların yönü duvardan uzağa bakmalıdır. Bir duvar havayı bloke ederse verimlilik düşecektir.

4.3.4 Konfor hava akışı işletimi

Bu işletim ısıtma veya soğutma işletim modunda kullanılabilir. İnsanlara doğrudan temas etmeyen konforlu bir esinti sağlayacaktır. Sistem, otomatik olarak sabit hava akışı konumunu soğutma işletim modunda yukarı ve ısıtma işletim modunda aşağı doğru ayarlar.

Soğutma işletim modu

Isitma isletim modu

BILGI

Güçlü ve Konfor hava akışı işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır. Dikey otomatik salınım seçilirse, Konfor hava akışı işletimi iptal edilir.

Konfor hava akışı işletimini başlatmak/durdurmak için

1 Başlatmak için Üzerine basın.

Sonuç: Kanat konumu değişir, LCD'de görüntülenir ve hava debisi otomatiğe ayarlanır.

Mod	Kanat konumu...
Soğutma/Kurutma	Yukarı
Isıtma	Aşağı

2 Durdurmak için üzerine basın.

Sonuç: Kanat, Konfor hava akışı modundan önceki konumuna dönecektir; LCD ekrandan kaybolur.

4.3.5 Güçlü işletim

Bu işletim herhangi bir işletim modunda soğutma/ısıtma etkisini hızla maksimuma çıkarır. Maksimum kapasiteyi alabilirsiniz.

B|LGI

Güçlü işletim Econo ve Konfor hava akış işletimi ile birlikte KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.

Zaten maksimum kapasitede çalışıyorsa güçlü işletim ünitenin kapasitesini ARTIRMAYACAKTIR.

Güçlü işletimi başlatmak/durdurmak için

1 Başlatmak için

zerine basin.

5 Enerji tasarrufu ve optimum işletim

Sonuç: LCD'de görüntülenir. Güçlü işletim 20 dakika sürer; daha sonra, işletim önceden ayarlanmış moda döner.

2 Durdurmak için üzerine basin.

Sonuç: LCD'den görüntüsü kaybolur.

Not: GÜÇLÜ işletim yalnız ünite çalışırken ayarlanabilir. Üzerine basar veya işletim modunu değiştirirseniz, işletim iptal edilecektir; LCD'den kaybolur.

4.3.6 Econo işletimi

Maksimum güç tüketimi değerini sınırlayarak verimli işletimi sağlayan bir fonksiyondur. Bu fonksiyon, ürün diğer aygıtlarla beraber çalışırken bir devre kesicinin devreye girmemesine dikkat edilmesi gereken durumlarda yararlıdır.

B|LGI

• Güçlü ve Econo işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.
• Econo işletimi, kompresörün dönüş hızını sınırlayarak dış ünitenin güç tüketimini azaltır. Enerji tüketimi zaten düşükse, Econo işlemi güç tüketimini daha da AZALTMAZ.

Econo işletimi başlatmak/durdurmak için

1 Başlatmak için

basin.

Sonuç: LCD'de

rüntülenir.

2 Durdurmak için

e basin.

Sonuç: LCD'den

rüntüsü kaybolur.

4.3.7 KAPAMA/AÇMA zamanlayıcı işletimi

Zamanlayıcı fonksiyonları klimayı gece veya sabah otomatik olarak kapalı/açık konuma getirmek için kullanışlıdır. KAPAMA zamanlayıcı ile AÇMA zamanlayıcı kombinasyon halinde de kullanılabilir.

BILGI

Şu durumlarda zamanlayıcıyı tekrar programlayın:

• Bir kesicinin üniteyi kapatması.
• Elektrik kesintisi.
• Kullanıcı arabirimindeki pilleri değiştirdikten sonra.

AÇMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için

zerine basin.

Sonuç: LCD lambası yanar

üzerinde

görüntülenir ve zamanlayıcı

BiLGI

üzerine her basısta saat ayarı 1 saat ilerler.

Zamanlayıcı 1 ila 12 saat arasında ayarlanabilir.

2 Durdurmak için

zerine basin.

•

LCD'den kaybolur ve zamanlayıcı lambası söner.

KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için

1 Başlatmak için

zerine basin.

Sonuç: LCD üzerinde HR. ⊕ OFF görüntülenir ve zamanlayıcı lambası yanar.

BiLGI

üzerine her basısta saat ayarı 1 saat ilerler. layıcı 1 ila 9 saat arasında ayarlanabilir.

2 Durdurmak için

zerine basin.

Sonuç: /HR.⊕ OFF LCD'den kaybolur ve zamanlayıcı lambası söner.

BILGI

AÇMA/KAPAMA zamanlayıcı ayarlandığında, zaman ayarı hafızada saklanır. Kullanıcı arabirimi pilleri değiştirildiğinde hafıza sıfırlanır.

Gece ayar modunu KAPAMA zamanlayıcı ile birlikte kullanma

Klima, aşırı soğutma/ısıtmayı önlemek ve rahat bir uyku sıcaklığı sağlamak için sıcaklık ayarını (soğutma sırasında 0,5°C yukarı, ısıtmada 2,0°C aşağı) otomatik olarak ayarlar.

KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için

1 Zamanlayıcıları ayarlamak için, bkz. "KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için" [▶ 98] ve "AÇMA zamanlayıcı işletimini başlatmak/durdurmak için" [▶ 98].

Sonuç: LCD'de OFF ve ON görüntülenir.

2 2 zamanlayıcıyı

kombine

ederseniz

LCD'de

neyin

görüntülendiğine ilişkin örnek:

5 Enerji tasarrufu ve optimum işletim

BiLGI

• Ünite KAPALI olsa bile elektrik tüketir.
• Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda geri dönülür.

iKAZ

Küçük çocukları, bitkileri veya hayvanları HİÇBİR ZAMAN hava akışına doğrudan maruz bırakmayın.

DIKKAT

İç ünitenin ve/veya dış ünitenin altına ıslanabilecek nesneler YERLEŞTİRMEYİN. Aksi taktirde, ünitede veya soğutucu borularında yoğuşma, hava filtresindeki pislik veya drenaj tıkanması damlamaya neden olarak ünitenin altındaki nesnelerin kirlenmesine veya hasar görmesine yol açabilir.

UYARI

Tutuşabilir bir sprey şişesini klimanın yakınına KOYMAYIN ve ünitenin yakınında sprey KULLANMAYIN. Bunun yapılması bir yangına yol açabilir.

IKAZ

Tütsüleme tipi böcek ilacı kullanırken sistemi ÇALIŞTIRMAYIN. Kimyasallar ünite içinde toplanabilir ve kimyasallara aşırı duyarlı kimselerin sağlığını tehlikeye atabilir.

6 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

Tüm yetkili servis istasyonlarına ve yedek parça malzemelerinin temin edileceği yerlere ilişkin güncel iletişim bilgileri internet sitemizde yer almaktadır.

Tüm yetkili servis istasyonu bilgilerimiz, Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde yer almaktadır.

6.1 Genel bakış: Bakım ve servis

Montajcı bir yıllık bakım yapmalıdır.

Soğutucu hakkında

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin.

Soğutucu tipi: R32

Küresel ısınma potansiyel (GWP) değeri: 675

DIKKAT

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık hem de CO _2 eşdeğeri olarak belirtilmesini gerektirir.

CO₂ eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarji [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtici ya da firin ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

UYARI

- Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.

- Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme işlemini hızlandırma yöntemleri KULLANMAYIN.

- Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

DIKKAT

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir.

TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ

Klimayı veya hava filtresini temizlemek için çalışmayı durdurduğunuzdan ve tüm güç beslemelerini kapattığınızdan emin olun. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

• Üniteyi KESİNLIKLE yıkamayın.
• Uniteyi KESİNLIKLE elleriniz ıslakken çalıştırmayın.
• Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

IKAZ

Uzun süre kullanımdan sonra ünite standı ve bağlantısında hasar kontrolü gerçekleştirin. Hasarlı ise, ünite düşebilir ve yaralanmaya yol açabilir.

iKAZ

İsı eşanjörü kanatçıklarına DOKUNMAYIN. Bu kanatçıklar keskindir ve kesilme yaralanmasına yol açabilir.

UYARI

Yüksek yerlerde merdivenle çalışırken dikkatli olmak gerekir.

6.2 İç ünite ve kullanıcı arabirimini temizlemek için

DİKKAT

• Benzin, benzen, tiner, parlatma tozu veya sıvı böcek ilacı KULLANMAYIN. Olası sonuç: Renk bozulması ve deformasyon.
• 40°C veya daha sıcak su veya hava KULLANMAYIN. Olası sonuç: Renk bozulması ve deformasyon.
• Parlatma bileşimi KULLANMAYIN.
• Ovma fırçası KULLANMAYIN. Olası sonuç: Yüzey kaplaması soyulur.
• Son kullanıcı olarak, ünitenin iç kısımlarını ASLA kendiniz temizleyemezsiniz; bu işin kalifiye bir servis elemanı tarafından yapılması gerekir. Satıcınıza başvurun.

TEHLIKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RISKI

Temizlikten önce, çalışmayı durdurun, kesiciyi kapatın ya da besleme kordonunu fişten çekin. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir.

1 Yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral deterjan kullanın.

6.3 Ön paneli temizlemek için

1 Ön paneli yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral deterjan kullanın.

6.4 Hava filtreleri hakkında

Üniteyi kirli filtrelerle çalıştırmak, şu anlama gelir:

• Havadaki koku GİDERİLEMEZ,
  • Hava TEMİZLENEMEZ,
• yetersiz ısıtma/soğutma,
• kokuya neden olunur.

6.5 Hava filtrelerini temizlemek için

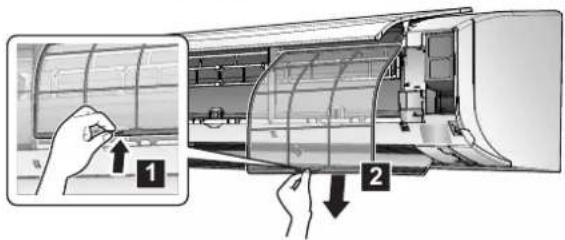

1 Her bir hava filtresinin ortasındaki tırnağı itin, sonra aşağı çekin.
2 Hava filtrelerini çekip çıkarın.

3 Hava filtrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin.

4 Yaklaşık 10 ila 15 dakika boyunca ilik suya batırın.

5 Tüm filtreleri orijinal konumlarına geri takın.

BİLGİ

• Toz kolayca ÇIKMAZSA, ilik suyla seyreltilmiş nötral deterjanla yıkayın. Hava filtrelerini gölgede kurutun.
• Hava filtrelerinin 2 haftada bir temizlenmesi önerilir.

6.6 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri hesaba katmak

Ünitenin içinin kurutulması için üniteyi birkaç saat yalnız fan işletiminde çalıştırın.

1 üzerine basın ve yalnız fan işletimini seçin.
2 İşletimi başlatmak için üzerine basın.
3 İşletim durduktan sonra, kesiciyi kapatın.

4 Hava filtrelerini temizleyin ve orijinal konumlarına tekrar yerleştirin.
5 Kullanıcı arabirimindeki pilleri çıkarın.

B|LGI

Bir uzman tarafından periyodik olarak bakım yapılması önerilir. Uzman bakımı için satıcınıza başvurun. Bakım masrafları müşteri tarafından karşılanacaktır.

Bazı işletim şartlarında, birkaç sezon kullandıktan sonra ünitenin içi kirlenebilir. Bu, düşük performansa neden olur.

7 Sorun giderme

Aşağıdaki arızalardan biri meydana gelirse, aşağıda gösterilen önlemleri alın ve satıcınızla iletişime geçin.

UYARI

İşletimi durdurun ve beklenmedik herhangi bir şey olursa (yanık kokusu, vs.) gücü KAPATIN.

Böyle durumlarda üniteyi çalışır durumda bırakmak kırılmaya, elektrik çarpmasına veya yangına yol açabilir. Saticiniza başvurun.

Sistem yetkili bir servis elemanı tarafından ONARILMALIDIR.

Arıza Önlem
Sigorta, kesici veya toprak kaçağı kesicisi gibi bir emniyet cihazı sık sık devreye girdiğinde veya AÇMA/KAPAMA anahtarı düzgün ÇALIŞMADIĞINDA.	Ana güç anahtarını KAPATIN.
Üniteden su sızıyorsa. İşletimi durdurun.
İşletim düğmesi iyi ÇALIŞMIYOR.	Güç beslemesini KAPATIN.
Eğer kullanıcı arabirim ekranı ünite numarasını gösteriyor, işletim lambası yanıp sönüyor ve arıza kodu görünüyorsa.	Montajcınıza haber verin ve arıza kodunu bildirin.

Yukarıda bahsedilen durumlar dışında sistem doğru çalışmıyor ve yukarıda bahsedilen hiçbir arıza YOKSA, aşağıdaki prosedürlere göre sistemi inceleyin.

BILGI

Daha fazla sorun giderme ipucu için http://www.daikineurope.com/support-and-manuals/product-information/adresinde bulunan referans kılavuzuna bakın.

Yukarıdaki bütün maddeleri kontrol ettikten sonra, problemi kendiniz gideremiyorsanız montajcınızla temas kurun ve belirtileri, ünitenin tam model ismini (mümkünse imalat numarası ile birlikte) ve kurulma tarihini (muhtemelen garanti kartı üzerinde yazılıdır) bildirin.

7.1 Sistem arızası OLMAYAN belirtiler

Aşağıdaki belirtiler sistem arızası DEĞİLDİR:

7.1.1 Belirti: Su akışı gibi bir ses duyuluyor

• Bu sese, ünitenin içinde akan soğutucu akışkan neden olur.
• Bu ses, soğutma veya kurutma işletimi sırasında üniteden su akıp gittiğinde ortaya çıkabilir.

7.1.2 Belirti: Bir üfleme sesi duyuluyor

Bu ses, soğutucu akışının yönü değiştirildiğinde (örneğin, soğutmadan ısıtmaya geçerken) oluşturulur.

7.1.3 Belirti: Bir tik tak sesi duyuluyor

Sıcaklık değişimlerinden dolayı ünite boyutunda hafif genişme veya daralma meydana geldiğinde bu ses çıkar.

7.1.4 Belirti: Bir ıslık sesi duyuluyor

Bu ses, buz çözme işletimi sırasında akan soğutucu akışkan tarafından üretilir.

7.1.5 Belirti: Çalışma veya boşta kalma sırasında bir tıklama sesi duyuluyor

Bu ses, soğutucu akışkan kontrol valfleri veya elektrik parçaları çalıştığı zaman üretilir.

7.1.6 Belirti: Bir el çarpma sesi duyuluyor

Bu ses, odanın kapıları ve pencereleri kapalıyken harici bir cihazın (örn. tahliye fanı, davlumbaz aspiratörü) oda dışına hava emmesi sırasında üretilir. Kapıları veya pencereleri açın ya da cihazı kapatın.

7.1.7 Belirti: Üniteler koku salabilir

Ünite oda, mobilya, sigara vs. kokusunu emebilir ve ardından onu yeniden yayabilir.

7.1.8 Belirti: Klima işletimde değilken dış fan dönüyor

- İşletim durduktan sonra. Dış fan sistem koruması için 30 saniye daha dönmeye devam eder.

- Klima işletimde değilken. Dış sıcaklık çok yüksek olduğunda, dış fan sistem koruması için dönmeye başlar.

7.2 Hata kodlarından yola çıkarak sorunların çözümü

Kullanıcı arabirimi ile arıza teşhisi

Ünite bir sorunla karşılaşırsa, kullanıcı arabiriminden hata kodunu kontrol ederek hatayı tanımlayabilirsiniz. Hata kodunu sıfırlamadan önce sorunu anlaşılması ve önlem alınması önem taşır. Bu işlem yetkili bir montör veya yerel saticınız tarafından gerçekleştirilmelidir.

BILGI

Aşağıdakiler için servis kılavuzuna başvurun:

- Tüm hata kodları listesi

- Her bir hata için daha ayrıntılı sorun giderme ilkeleri

Hata kodunu kullanıcı arabiriminden kontrol etmek için

1 Kullanıcı arabirimini üniteye doğrultun ve düğmesine yaklaşık 5 saniye basın.

Sonuç: Sıcaklık ayar ekranı bölümünde olanıp söner.

2 Kullanıcı arayüzüünü üniteye doğrultun ve sürekli bir bip sesi duyana kadar—withugmesine art arda basın.

Sonuç: Kod şimdi ekranda görüntülenir.

BİLGİ

- Kısa bir bip sesi ve ardarda 2 bip sesi uyuşmayan kodları belirtir.

- Kod ekranını iptal etmek için CANCE butonunu 5 saniye basılı tutun. Butona 1 dakika içinde basılmadığı zaman da kod ekrandan kaybolacaktır.

Sistem

Hata kodu Açıklama
00	Normal

Hata kodu Açıklama
U0	Soğutucu eksikliği
U2	Aşırı voltaj tespiti
U4	Sinyal iletimi hatası (iç ünite ile dış ünite arasında)
U8	İç/dış ünite kombinasyon arızası

Iç ünite

Hata kodu Açıklama
R1	İç ünite PCB anormallığı
R5	Donma koruması veya yüksek basınç kontrolü
R6	Fan motoru (DC motor) anormallığı
C9	Oda sıcaklığı termistör anormallığı

Dis ünite

Hata kodu	Açıklama
ER	4 yollu vana anormalliği
E1	Dış ünite PCB anormalliği
ES	Aşırı yük aktivasyonu (kompresör aşırı yüklenmesi)
EB	Kompresör kilidi
ET	DC fan kilidi
EB	Giriş gücü aşırı akımı
F3	Deşarj borusu sıcaklık kontrolü
F6	Yüksek basınç kontrolü (soğutma modunda)
HO	Kompresör sistemi sensörü anormal çalışıyor
HB	Konum sensörü anormal çalışıyor
HB	DC voltaj / akım sensörü anormalliği
HG	Dış sıcaklık termistör anormalliği
J3	Deşarj borusu termistör anormalliği
JB	Dış ısı eşanjörü termistör anormalliği
L3	Elektrikli parçalar ısı hatası
LY	Radyasyon kanadı sıcaklık yükselmesi
LS	İnverter anlık aşırı akımı (DC)
PY	Radyasyon kanat termistörü anormalliği
FB	Kompresör iç sıcaklık hatası

8 Bertaraf

DİKKAT

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

Çağrı Merkezi: 444 999 0

Web: www.daikin.com.tr
