MANUALE UTENTE ATXF35A5V1B DAIKIN

Climatizzatore per interni Daikin

1 Note relative alla documentazione 51

1.1 Informazioni su questo documento 51

2 Informazioni sul sistema 51

2.1 Unità interna 51

2.2 Informazioni sull'interfaccia utente 52

2.2.1 Componenti: Interfaccia utente.... 52

2.2.2 Stato: LCD dell'interfaccia utente.... 52

2.2.3 Utilizzo dell'interfaccia utente.... 53

3 Prima dell'uso 53

3.1 Montaggio del supporto di interfaccia utente.... 53

3.2 Inserimento delle batterie 53

3.3 Attivazione dell'alimentazione elettrica.... 53

4 Funzionamento 53

4.1 Portata di funzionamento 53

4.2 Quando usare determinate funzioni 54

4.3 Modalità di funzionamento e setpoint della temperatura.... 54

4.3.1 Avvio/arresto della modalità di funzionamento e impostazione della temperatura.... 54

4.3.2 Tasso del flusso d'aria 55

4.3.3 Direzione aria.... 55

4.3.4 Funzionamento "Comfort airflow" 55

4.3.5 Funzionamento in modalità "Powerful" 56

4.3.6 Funzionamento "Econo" 56

4.3.7 Funzione di ACCENSIONE/SPEGNIMENTO del timer 56

5 Risparmio energetico e funzionamento ottimale 57

6 Manutenzione e assistenza 57

6.1 Panoramica: Manutenzione e assistenza.... 57

6.2 Pulizia dell'unità interna e dell'interfaccia utente 58

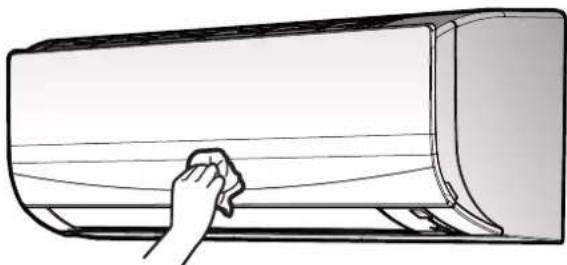

6.3 Pulizia del pannello anteriore 58

6.4 Informazioni sui filtri dell'aria 58

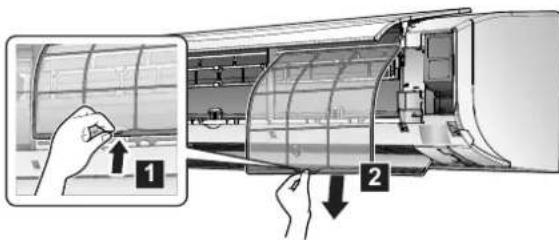

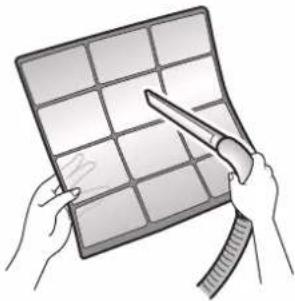

6.5 Pulizia dei filtri dell'aria 58

6.6 Elementi da prendere in considerazione prima di un lungo periodo di inattività .... 58

7 Individuazione e risoluzione dei problemi 59

7.1 Sintomi che NON sono indice di problemi di funzionamento del sistema 59

7.1.1 Sintomo: Si avverte un suono come lo scorrere dell'acqua....59

7.1.2 Sintomo: Si avverte un suono simile a un soffio ..... 59

7.1.3 Sintomo: Si avverte un suono simile a un ticchettio.... 59

7.1.4 Sintomo: Si avverte un suono simile a un fischio..... 59

7.1.5 Sintomo: Si avverte un suono simile a un clic durante il funzionamento o nel periodo di inattività..... 59

7.1.6 Sintomo: Si avverte un suono simile a un battito di mani 59

7.1.7 Sintomo: le unità possono emettere degli odori..... 59

7.1.8 Sintomo: la ventola esterna ruota mentre il climatizzatore non è in funzione.... 59

7.2 Risoluzione dei problemi in base ai codici di malfunzionamento .... 59

8 Smaltimento 60

1 Note relative alla documentazione

1.1 Informazioni su questo documento

Grazie per aver acquistato questo prodotto. Si prega di:

- Conservare la documentazione per future consultazioni.

Pubblico di destinazione

Utenti finali

INFORMAZIONE

Quest'apparecchiatura è destinata ad essere utilizzata da utenti esperti o addestrati in officine, reparti dell'industria leggera e aziende agricole, oppure è destinata all'uso commerciale e domestico da parte di privati.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

- Precauzioni generali di sicurezza:

• Istruzioni di sicurezza che debbono essere lette prima di far funzionare il proprio sistema
• Formato: Cartaceo (nella scatola dell'unità interna)

- Manuale d'uso:

• Guida rapida per l'utilizzo di base
• Formato: Cartaceo (nella scatola dell'unità interna)

- Guida di consultazione per l'utente:

• Istruzioni passo-passo dettagliate e informazioni di fondo per un utilizzo di base e avanzato
• Formato: File digitali sul sito http://www.daikineurope.com/support-and-manuals/product-information/

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio installatore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

2 Informazioni sul sistema

ATTENZIONE: MATERIALE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVISO

NON utilizzare il sistema per scopi diversi. NON utilizzare l'unità per raffreddare strumenti di precisione, cibo, piante, animali e opere d'arte. Ne potrebbe conseguire un deterioramento della qualità.

2.1 Unità interna

ATTENZIONE

NON inserire mani, corde o altri oggetti nell'ingresso o nell'uscita dell'aria. La rotazione del ventilatore ad alta velocità può causare lesioni.

INFORMAZIONE

Il livello di pressione sonora è inferiore a 70 dBA.

2 Informazioni sul sistema

AVVERTENZA

• NON modificare, smontare, rimuovere, reinstallare o riparare l'unità da soli. Uno smontaggio o un'installazione errati potrebbero favorire il rischio di folgorazione o incendio. Contattare il rivenditore.
• In caso di perdite accidentali di refrigerante, accertarsi che non ci siano fiamme libere. Il refrigerante è completamente sicuro, non è tossico ed è leggermente infiammabile, ma può generare gas nocivi nel caso di fughe accidentali in un ambiente in cui sono presenti vapori combustibili prodotti, ad esempio, da riscaldatori a ventilatore, fornelli a gas, ecc. Consultare sempre personale qualificato per accertarsi che il punto di perdita venga riparato o comunque corretto prima di mettere di nuovo in funzione l'unità.

INFORMAZIONE

Le figure che seguono sono solo un esempio e potrebbero NON corrispondere del tutto al layout sistema in questione.

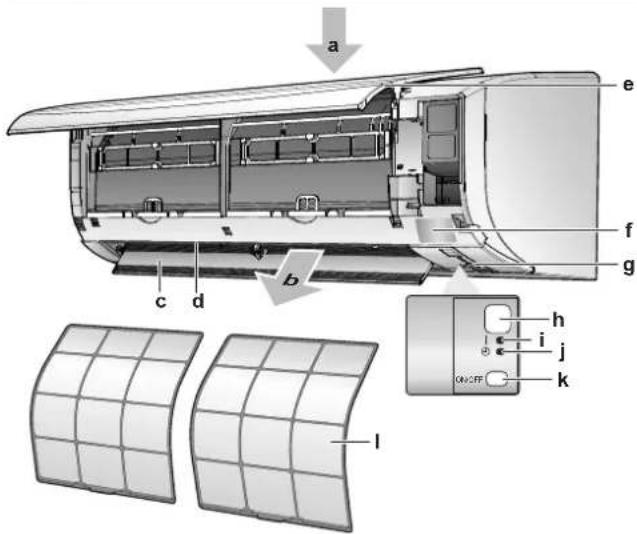

a e f g b c d h i j k ON/OFF l

a Entrata dell'aria
b Uscita dell'aria
c Aletta (deflettore orizzontale)
d Feritoie (deflettori verticali)
e Pannello frontale
f Targhetta del modello
g Sensore della temperatura ambiente
h Ricevitore del segnale
i Indicatore di funzionamento (verde)
j Spia del timer (arancione)
k Interruttore di accensione/spegnimento dell'unità interna
I Filtro dell'aria

Pulsante ON/OFF

Se l'interfaccia utente è assente, è possibile utilizzare il pulsante di accensione/spegnimento sull'unità interna per avviare/interrompere il funzionamento. All'avvio del funzionamento mediante questo pulsante, vengono utilizzate le seguenti impostazioni:

• Modalità di funzionamento = Automatica
• Impostazione temperatura = 25°C
• Tasso del flusso d'aria = Automatico

2.2 Informazioni sull'interfaccia utente

• Luce diretta del sole. NON esporre l'interfaccia utente alla luce diretta del sole.

• Polvere. La presenza di polvere sul trasmettitore o ricevitore di segnale ne riduce la sensibilità. Togliere la polvere con un panno morbido.

• Luci a fluorescenza. Potrebbe essere impossibile trasmettere e ricevere segnali se nell'ambiente sono presenti lampade a fluorescenza. In tal caso, contattare l'installatore.

• Altri apparecchi. Se i segnali dell'interfaccia utente azionano altri apparecchi, spostare tali apparecchi o contattare l'installatore.
• Tende. Accertarsi che il segnale tra l'unità e l'interfaccia utente NON sia bloccato da tende o altri oggetti.

AVVISO

• NON lasciare cadere l'interfaccia utente.
• NON far venire a contatto con l'acqua l'interfaccia utente.

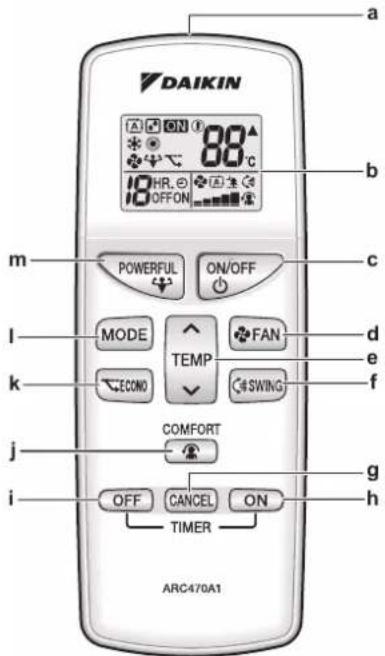

2.2.1 Componenti: Interfaccia utente

DAIKIN 88°C ON ON/OFF POWERFUL MODE ECONO TEMP FAN SWING COMFORT OFF CANCEL ON TIMER ARC470A1 a b c d e f g h m l k j i

a Trasmettitore di segnale
b Display LCD
c Pulsante ON/OFF
d Pulsante di impostazione ventola
e Pulsante di regolazione della temperatura
f Pulsante oscillazione
g Pulsante annullamento timer
h Pulsante di accensione timer
I Pulsante spegnimento timer
j Pulsante di funzionamento "Comfort airflow"
k Pulsante Econo
I Pulsante di selezione della modalità
m Pulsante "Powerful"

2.2.2 Stato: LCD dell'interfaccia utente

Icona		Descrizione
		Modalità di funzionamento = Automatica
		Modalità di funzionamento = Deumidificazione
		Modalità di funzionamento = Riscaldamento
		Modalità di funzionamento = Raffreddamento
Icona Descrizione
	[ASAG]	Modalità di funzionamento = Solo ventilazione
		Funzionamento in modalità "Powerful" attivo
	[GCGB]	Funzionamento in modalità "Econo" attivo
		Funzionamento attivo
	[ASBK]	L'unità interna riceve un segnale dall'interfaccia utente
		Impostazione temperatura attuale
		Tasso del flusso d'aria = Automatico
		Tasso del flusso d'aria = Funzionamento silenzioso dell'unità interna
	[2TY6]	Tasso del flusso d'aria = Alto
		Tasso del flusso d'aria = Medio-alto
		Tasso del flusso d'aria = Medio
		Tasso del flusso d'aria = Medio-basso
	[A243]	Tasso del flusso d'aria = Basso
		Funzionamento in modalità "Comfort" attivo
		Oscillazione verticale automatica attiva
	[GAAZ]	ACCENSIONE timer attiva
		SPEGNIMENTO timer attivo

2.2.3 Utilizzo dell'interfaccia utente

a Ricevitore del segnale

1 Puntare il trasmettitore del segnale verso il ricevitore del segnale sull'unità interna (la distanza massima per la comunicazione è di 7 m).

Risultato: Quando l'unità interna riceve un segnale dall'interfaccia utente, si udirà un suono:

Suono Descrizione
Bip-bip Il funzionamento ha inizio.
Bip L'impostazione cambia.
Bip lungo Il funzionamento si arresta.

3 Prima dell'uso

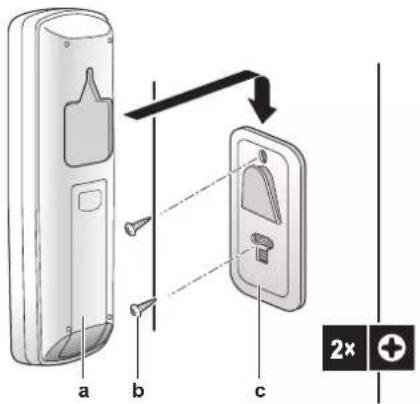

3.1 Montaggio del supporto di interfaccia utente

a b c 2x

a Interfaccia utente
b Viti (non in dotazione)
c Supporto di interfaccia utente

1 Scegliere una posizione in cui i segnali possano raggiungere l'unità.
2 Fissare il supporto con le viti alla parete o in una posizione simile.
3 Appendere l'interfaccia utente al relativo supporto.

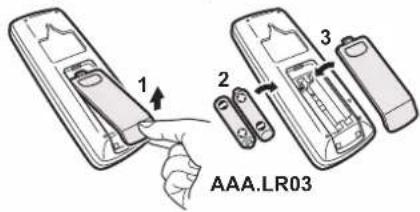

3.2 Inserimento delle batterie

Le batterie hanno una durata di circa 1 anno.

1 Rimuovere il coperchio posteriore.
2 Inserire entrambe le batterie contemporaneamente.
3 Riposizionare il coperchio.

1 2 3 AAA.LR03

3.3 Attivazione dell'alimentazione elettrica

1 Accendere l'interruttore.

Risultato: L'aletta dell'unità interna si aprirà e si chiuderà per impostare la posizione di riferimento.

4 Funzionamento

4.1 Portata di funzionamento

Modalità di funzionamento	Range di funzionamento
Raffreddamento(a)(b)	• Temperatura esterna: -10~46°C DB• Temperatura interna: 18~32°C DB• Umidità interna: ≤80%

4 Funzionamento

Modalità di funzionamento	Range di funzionamento
Riscaldamento(a)	• Temperatura esterna: -15~24°C DB• Temperatura interna: 10~30°C DB
Deumidificazione(a)	• Temperatura esterna: -10~46°C DB• Temperatura interna: 18~32°C DB• Umidità interna: ≤80%

(b) Un dispositivo di sicurezza potrebbe arrestare il funzionamento del sistema quando l'unità supera il proprio intervallo di funzionamento.
(b) Potrebbero verificarsi condensa e gocciolamento dell'acqua quando l'unità supera il proprio intervallo di funzionamento.

4.2 Quando usare determinate funzioni

Per stabilire quali funzioni utilizzare, fare riferimento alla seguente tabella:

Funzione Attività
Funzioni di base
[Z60Y]	Modalità di funzionamento e temperatura	Per avviare/interrompere il sistema e impostare la temperatura:Riscaldare o raffreddare un ambiente.Far circolare aria nella stanza senza riscaldamento o raffreddamento.Diminuire l'umidità in una stanza.Nella modalità Automatica, consente di selezionare automaticamente una temperatura appropriata e una modalità di funzionamento.
	Direzione del flusso d'aria	Per regolare la direzione del flusso d'aria (posizione oscillante o fissa).
	Tasso del flusso d'aria	Per regolare la quantità di aria immessa in una stanza.Per funzionare generando meno rumore.
[BHKX]	zioni avanzate
[ECONO]	Econo	Per utilizzare il sistema quando si usano anche altri apparecchi che consumano corrente.Per risparmiare energia.
[BHCW]	Comfort	Per fornire un flusso d'aria confortevole che NON sia a contatto diretto con le persone.
[AT05]	Powerful	Per raffreddare o riscaldare la stanza rapidamente.
[OFF][AT22]	Timer ATTIVATO + Timer DISATTIVATO	Per attivare o disattivare automaticamente il sistema.

4.3 Modalità di funzionamento e setpoint della temperatura

Quando. Regolare la modalità di funzionamento del sistema e impostare la temperatura quando lo si desidera per:

• Riscaldare o raffreddare una stanza

- Far circolare aria in una stanza senza riscaldamento o raffreddamento

- Diminuire l'umidità in una stanza

Cosa. Il sistema funziona in maniera diversa a seconda della selezione dell'utente.

Impostazione Descrizione
Automatica	Il sistema raffredda o riscalda una stanza al setpoint di temperatura. Se necessario passa automaticamente tra raffreddamento e riscaldamento.
Deumidificazione	Il sistema diminuisce l'umidità in una stanza.
Riscaldamento	Il sistema riscalda una stanza al setpoint di temperatura.
Raffreddamento	Il sistema raffredda una stanza al setpoint di temperatura.
Ventilazione	Il sistema controlla solo il flusso d'aria (direzione e tasso del flusso d'aria). Il sistema NON controlla la temperatura.

Informazioni aggiuntive:

• Temperatura esterna. L'effetto di raffreddamento o riscaldamento del sistema diminuisce quando la temperatura esterna è troppo alta o troppo bassa.
• Funzionamento in sbrinamento. Durante il funzionamento di riscaldamento, sull'unità esterna potrebbe formarsi del ghiaccio che diminuisce la capacità di riscaldamento. In tal caso, il sistema passa automaticamente al funzionamento in sbrinamento per rimuovere il ghiaccio. Durante il funzionamento in sbrinamento, l'unità interna NON emette aria calda.

4.3.1 Avvio/arresto della modalità di funzionamento e impostazione della temperatura

ON: L'unità è in funzione.

(A): Modalità di funzionamento = Automatica

: Modalità di funzionamento = Deumidificazione

: Modalità di funzionamento = Riscaldamento

: Modalità di funzionamento = Raffreddamento

: Modalità di funzionamento = Solo ventilazione

88°C: Mostra la temperatura impostata.

1 Premere MODE una o più volte per selezionare la modalità di funzionamento.

Risultato: La modalità verrà impostata con la seguente sequenza:

2 Premere ON/OFF

Risultato: ON viene visualizzato sul display LCD. Risultato: La spia di funzionamento si accende.

3 Premere o√ sul pulsante una o più volte per ridurre o aumentare la temperatura.

Nota: Quando si utilizza la modalità in deumidificazione o solo ventilazione, non è possibile regolare la temperatura.

4 Premere per interrompere il funzionamento.

Risultato: ON compare dal display LCD.

Risultato: La spia di funzionamento si spegne.

4.3.2 Tasso del flusso d'aria

1 Premere

	5 livelli di tasso del flusso d'aria, da "a" "
	Funzionamento con tasso del flusso d'aria automatico
	Funzionamento a basso rumore dell'unità interna.Quando il tasso del flusso dell'aria è impostato su ",il rumore generato dall'unità si riduce.

INFORMAZIONE

• Se l'unità raggiunge il setpoint della temperatura in modalità di raffreddamento o di riscaldamento, la ventola smetterà di funzionare.
• Quando si utilizza la modalità di funzionamento in Deumidificazione, NON È POSSIBILE regolare l'impostazione del tasso del flusso d'aria.

Regolazione del tasso del flusso dell'aria

1 Premere per cambiare l'impostazione del flusso d'aria nella seguente sequenza:

4.3.3 Direzione aria

Quando. Regolare la direzione del flusso d'aria come desiderato.

Cosa. Il sistema dirige il flusso d'aria in maniera diversa, a seconda della selezione dell'utente (posizione oscillante o fissa). Ciò è possibile mediante il movimento dei deflettori verticali.

Impostazione	Direzione del flusso d'aria
Oscillazione verticale automatica	Si muove su e giù.
[—]	Resta in una posizione fissa.

ATTENZIONE

• Usare SEMPRE un'interfaccia utente per regolare l'angolazione del deflettore. Quando il deflettore oscilla e lo si sposta forzatamente con le mani, il meccanismo si rompe.
• Prestare attenzione quando si regolano le feritoie. All'interno dell'uscita dell'aria, la ventola ruota ad alta velocità.

Nota: L'intervallo di movimento del deflettore varia in base alla modalità di funzionamento. Il deflettore si arresta nella posizione superiore quando il tasso del flusso d'aria viene ridotto durante l'impostazione dell'oscillazione verso l'alto e verso il basso.

a b c

a Intervallo di oscillazione nel funzionamento in modalità di raffreddamento o di deumidificazione
b Intervallo di oscillazione nel funzionamento in modalità di riscaldamento
c Intervallo di oscillazione nel funzionamento in modalità di solo ventilazione

Regolazione della direzione del flusso dell'aria

1 Per utilizzare l'oscillazione automatica, premere

Risultato: verrà visualizzato sul display LCD.

Risultato: L'aletta (deflettore orizzontale) inizierà ad oscillare.

2 Per utilizzare una posizione fissa, premere l'aletta raggiunge la posizione desiderata.

Risultato: 📁 scompare dal display LCD.

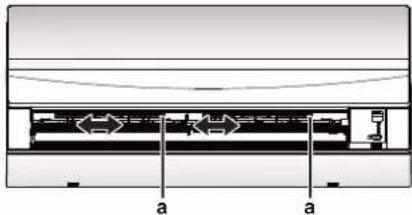

Regolazione delle feritoie (deflettori verticali)

1 Tenere una o entrambe le manopole e muovere le feritoie.

a a

a Manopole

INFORMAZIONE

Quando l'unità è installata in un angolo di una stanza, la direzione delle feritoie deve essere distante dalla parete. L'efficienza sarà ridotta se una parete blocca l'aria.

4.3.4 Funzionamento "Comfort airflow"

Questo funzionamento può essere utilizzato nella modalità di riscaldamento o di raffreddamento. Fornirà un flusso d'aria confortevole che NON sarà a contatto diretto con le persone. Il sistema imposta automaticamente la posizione fissa del flusso d'aria verso l'alto nella modalità di funzionamento in Raffreddamento e verso il basso nella modalità di funzionamento in Riscaldamento.

Modalità di funzionamento in raffreddamento

Modalità di funzionamento in riscaldamento

NON è possibile usare contemporaneamente il funzionamento "Powerful" e il funzionamento "Comfort airflow". L'ultima funzione selezionata ha la priorità. Se si seleziona l'oscillazione automatica verticale, il funzionamento "Comfort airflow" sarà annullato.

Avvio/Arresto del funzionamento "Comfort airflow"

1 Premere

Risultato: La posizione dell'aletta verrà modificata, viene visualizzato sul display LCD e il tasso del flusso d'aria è impostato su automatico.

Modalità Posizione dell'aletta...
Raffreddamento/Deumidificazione	Verso l'alto
Riscaldamento Verso il basso

2 Premere per interrompere il funzionamento.

Risultato: L'aletta torna nella posizione precedente alla modalità "Comfort airflow"; 📋 compare dal display LCD.

4.3.5 Funzionamento in modalità "Powerful"

Questa operazione massimizza con rapidità l'effetto del raffreddamento/riscaldamento in qualsiasi modalità di funzionamento. È possibile ottenere la capacità massima.

INFORMAZIONE

NON è possibile usare il funzionamento "Powerful" insieme al funzionamento "Econo" e "Comfort". L'ultima funzione selezionata ha la priorità.

Il funzionamento "Powerful" NON aumenta la capacità dell'unità se quest'ultimo è già in funzione alla massima capacità.

Avvio/Arresto del funzionamento "Powerful"

1 Premere

er iniziare.

Risultato: viene visualizzato sul display LCD. Il funzionamento "Powerful" dura per 20 minuti; dopodiché, il funzionamento torna alla modalità precedentemente impostata.

2 Premere

er interrompere il funzionamento.

Risultato: ▼ scompare dal display LCD.

Nota: Il funzionamento "Powerful" può essere impostato solo quando l'unità è in funzione. Premendo ON/OFF o modificando la modalità di funzionamento, l'operazione viene annullata; scompare dal display LCD.

4.3.6 Funzionamento "Econo"

Questa funzione consente un funzionamento efficiente limitando il valore massimo di consumo energetico. Tale funzione è utile se è necessario prestare attenzione per assicurare che non scatti alcun interruttore di protezione quando il prodotto viene usato insieme ad altri apparecchi.

INFORMAZIONE

• NON è possibile usare contemporaneamente il funzionamento "Powerful" e il funzionamento "Econo". L'ultima funzione selezionata ha la priorità.
• Il funzionamento "Econo" riduce il consumo energetico dell'unità esterna limitando la velocità di rotazione del compressore. Se il consumo energetico è già basso, il funzionamento "Econo" NON ridurrà ulteriormente il consumo energetico.

Avvio/Arresto del funzionamento "Econo"

1 Premere

Risultato: viene visualizzato sul display LCD.

2 Premere

Risultato: scompare dal display LCD.

4.3.7 Funzione di ACCENSIONE/SPEGNIMENTO del timer

Le funzioni del timer sono utili per accendere/spegnere automaticamente il climatizzatore di notte o di mattina. È inoltre possibile usare le funzioni di ACCENSIONE/SPEGNIMENTO del timer in combinazione.

INFORMAZIONE

Programmare di nuovo il timer in caso di:

• Spegnimento dell'unità da parte di un interruttore.
• Interruzione dell'alimentazione.
• Dopo la sostituzione delle batterie nell'interfaccia utente.

Avvio/Arresto della funzione di ACCENSIONE del timer

1 Premere

Risultato: Sul display LCD viene visualizzato ON e la spia del timer si accende.

INFORMAZIONE

Ogni volta che viene premuto ON, l'impostazione dell'ora avanza di 1 ora. Il timer può essere impostato da 1 fino a un massimo di 12 ore.

2 Premere

Risultato: ON scompare dal display LCD e la spia del timer si spegne.

Avvio/Arresto della funzione di SPEGNIMENTO del timer

1 Premere

Risultato: Sul display LCD viene visualizzatoOFF e la spia del timer si accende.

INFORMAZIONE

Ogni volta che viene premuto OFF, l'impostazione dell'ora avanza di 1 ora. Il timer può essere impostato da 1 fino a un massimo di 9 ore.

2 Premere

HR.

Risultato: OFF scompare dal display LCD e la spia del timer si spegne.

INFORMAZIONE

Quando si imposta la funzione di ACCENSIONE/ SPEGNIMENTO del timer, l'impostazione dell'ora viene memorizzata. La memoria viene azzerata quando si sostituiscono le batterie dell'interfaccia utente.

Utilizzo della modalità Impostazione notte in combinazione con lo SPEGNIMENTO del timer

Il climatizzatore regola automaticamente l'impostazione della temperatura (0,5°C in più nella modalità di raffreddamento, 2,0°C in meno nella modalità di riscaldamento) per impedire un raffreddamento/riscaldamento eccessivo e assicurare una temperatura confortevole durante il sonno.

Combinazione delle funzioni di ACCENSIONE e SPEGNIMENTO del timer

1 Per impostare i timer, fare riferimento a "Avvio/Arresto della funzione di SPEGNIMENTO del timer" [▶ 56] e a "Avvio/Arresto della funzione di ACCENSIONE del timer" [▶ 56].

Risultato: e vengono visualizzati sul display LCD.

2 Esempio di ciò che viene visualizzato sul display LCD se si

uniscono i 2 timer:

5 Risparmio energetico e funzionamento ottimale

INFORMAZIONE

• Anche se l'unità viene spenta, si consuma energia elettrica.
• Quando l'energia elettrica torna dopo un'interruzione, verrà ripresa la modalità precedentemente selezionata.

ATTENZIONE

Non esporre MAI bambini piccoli, piante o animali direttamente al flusso d'aria.

AVVISO

NON mettere oggetti sotto all'unità interna e/o esterna, in quanto potrebbero bagnarsi. In caso contrario, potrebbe verificarsi un gocciolamento dovuto alla condensa nell'unità o nei tubi del refrigerante, oppure all'ostruzione del filtro dell'aria o dello scarico, e gli oggetti in questione potrebbero sporcarsi o essere danneggiati.

AVVERTENZA

NON collocare contenitori di spray infiammabili accanto al climatizzatore; NON utilizzare spray vicino all'unità. Ciò potrebbe causare incendi.

ATTENZIONE

NON azionare il sistema se nel locale è stato utilizzato un insetticida a fumigazione. Le sostanze chimiche potrebbero depositarsi nell'unità e mettere in pericolo la salute delle persone particolarmente sensibili alle sostanze chimiche.

6 Manutenzione e assistenza

6.1 Panoramica: Manutenzione e assistenza

L'installatore deve effettuare una manutenzione annuale.

Informazioni sul refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32

Valore potenziale di riscaldamento globale (GWP): 675

AVVISO

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO₂ equivalente.

Formula per calcolare la quantità in tonnellate di CO₂ equivalente: valore GWP del refrigerante × carica totale di refrigerante [in kg] / 1000

Per ulteriori informazioni, contattare il proprio installatore.

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

AVVERTENZA

• NON perforare né bruciare i componenti del ciclo del refrigerante.
• NON utilizzare materiali per la pulizia o mezzi per accelerare il processo di sbrinamento diversi da quelli consigliati dal produttore.
• Prestare attenzione al fatto che il refrigerante all'interno del sistema è inodore.

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione).

AVVISO

La manutenzione DEVE essere eseguita da un installatore autorizzato o da un tecnico dell'assistenza.

Si consiglia di eseguire la manutenzione almeno una volta l'anno. Tuttavia, le leggi vigenti potrebbero imporre intervalli di manutenzione più brevi.

PERICOLO: RISCHIO DI ELETTROCUZIONE

Prima di pulire il climatizzatore o il filtro dell'aria, interromperne il funzionamento e spegnere tutte le fonti di alimentazione. In caso contrario, potrebbero verificarsi folgorazioni o lesioni alle persone.

AVVERTENZA

Per prevenire il rischio di elettrocuzione o incendi:

• NON pulire l'unità con acqua.
• NON azionare l'unità con le mani bagnate.
• NON posizionare oggetti contenenti acqua sull'unità.

ATTENZIONE

Dopo un uso prolungato, verificare le condizioni dei raccordi e del supporto dell'unità. Se sono danneggiati, l'unità potrebbe cadere e provocare danni alle persone.

ATTENZIONE

NON toccare le alette dello scambiatore di calore. Le alette sono affiliate e potrebbero causare lesioni da taglio.

AVVERTENZA

Quando si lavora ad altezze elevate occorre fare molta attenzione con le scale a pioli.

6.2 Pulizia dell'unità interna e dell'interfaccia utente

AVVISO

• NON utilizzare benzina, benzene, solventi, polvere per lucidare o liquidi insetticidi. Possibile conseguenza: Scolorimento e deformazione.
• NON utilizzare acqua o aria a temperatura superiore a 40°C. Possibile conseguenza: Scolorimento e deformazione.
• NON utilizzare composti di lucidatura.
• NON utilizzare spazzole abrasive. Possibile conseguenza: La finitura della superficie potrebbe staccarsi.
• L'utente finale non deve MAI occuparsi della pulizia delle parti interne dell'unità; tali operazioni devono essere eseguite esclusivamente da un tecnico dell'assistenza qualificato. Contattare il rivenditore.

PERICOLO: RISCHIO DI ELETTROCUZIONE

Prima di procedere alla pulizia, arrestare l'apparecchio, spegnere l'interruttore o staccare il cavo di alimentazione. In caso contrario, potrebbero verificarsi folgorazioni o lesioni alle persone.

1 Pulire con un panno morbido. Se risulta difficile rimuovere le macchie, utilizzare acqua o un detergente neutro.

6.3 Pulizia del pannello anteriore

1 Pulire il pannello frontale con un panno morbido. Se risulta difficile rimuovere le macchie, utilizzare acqua o un detergente neutro.

6.4 Informazioni sui filtri dell'aria

Utilizzare l'unità con filtri sporchi significa che il filtro:

• NON PUÒ deodorare l'aria,
• NON PUÒ pulire l'aria,
- causa uno scarso riscaldamento/raffreddamento,
- provoca cattivi odori.

6.5 Pulizia dei filtri dell'aria

1 Spingere la linguetta al centro di ogni filtro dell'aria, quindi tirare verso il basso.
2 Estrarre i filtri dell'aria.

3 Lavare i filtri dell'aria con acqua o pulirli con l'aspirapolvere.

4 Immergerli in acqua tiepida per circa 10-15 minuti.

5 Reinstallare tutti i filtri nella loro posizione originale.

INFORMAZIONE

• Se la polvere NON si elimina facilmente, lavare i filtri con un detergente neutro disciolto in acqua tiepida. Lasciar asciugare i filtri dell'aria all'ombra.
• Si consiglia di pulire i filtri dell'aria ogni 2 settimane.

6.6 Elementi da prendere in considerazione prima di un lungo periodo di inattività

Utilizzare l'unità nella modalità solo ventilazione per diverse ore per asciugare l'interno dell'unità.

1 Premere MODE e selezionare la modalità di sola ventilazione.
2 Premere ON/OFF
3 All'arresto del funzionamento, spegnere l'interruttore.
4 Pulire i filtri dell'aria e ricollocarli nella posizione originale.

5 Rimuovere le batterie dall'interfaccia utente.

INFORMAZIONE

Si consiglia di far eseguire una manutenzione periodica da parte di un tecnico specializzato. Per la manutenzione da parte di un tecnico specializzato, contattare il proprio rivenditore locale. I costi della manutenzione sono a carico del cliente.

In determinate condizioni di funzionamento, l'interno dell'unità potrebbe sporcarsi dopo svariate stagioni di impiego. con il conseguente deterioramento delle prestazioni.

7 Individuazione e risoluzione dei problemi

Se si verifica uno dei seguenti problemi di funzionamento, adottare le misure specificate di seguito e rivolgersi al rivenditore di zona.

AVVERTENZA

Interrompere il funzionamento e DISATTIVARE l'alimentazione se si verificano anomalie (puzza di bruciato, ecc.).

Se l'unità continua a funzionare in tali circostanze, possono verificarsi guasti, scosse elettriche o incendi. Contattare il rivenditore.

Il sistema DEVE essere riparato da un tecnico qualificato.

Problema di funzionamento Misura
Se un dispositivo di sicurezza, quale un fusibile, un interruttore o un interruttore di dispersione a terra, entra in funzione frequentemente, o se l'interruttore di accensione/spegnimento NON funziona in modo corretto.	Spegnere l'interruttore principale.
Se l'unità perde acqua. Arrestare l'unità.
L'interruttore di azionamento non funziona correttamente.	Disattivare l'alimentazione.
Se il display dell'interfaccia utente indica il numero dell'unità, la spia di funzionamento lampeggia ed è visualizzato il codice di malfunzionamento.	Darne comunicazione all'installatore specificando il codice di malfunzionamento.

Se il sistema NON funziona correttamente per motivi diversi da quelli sopra indicati e nessuno dei problemi di funzionamento sopra indicati risulta evidente, occorre eseguire degli accertamenti nel sistema seguendo le procedure precisate sotto.

INFORMAZIONE

Per ulteriori suggerimenti per la risoluzione dei problemi, consultare la guida di riferimento disponibile all'indirizzo http://www.daikineurope.com/support-and-manuals/product-information/.

Se, una volta controllati tutti i punti di cui sopra, risulta impossibile risolvere il problema da soli, rivolgersi all'installatore e segnalare i sintomi, il nome completo del modello dell'unità (possibilmente con il numero di produzione) e la data di installazione (indicata sul certificato di garanzia).

7.1 Sintomi che NON sono indice di problemi di funzionamento del sistema

I seguenti sintomi NON sono indice di problemi di funzionamento del sistema:

7.1.1 Sintomo: Si avverte un suono come lo scorrere dell'acqua

• Questo suono è causato dal fluire del refrigerante nell'unità.
• Tale suono può essere generato quando l'acqua scorre via dall'unità durante il funzionamento in raffreddamento o in modalità di deumidificazione.

7.1.2 Sintomo: Si avverte un suono simile a un soffio

Questo suono è generato quando viene modificata la direzione del flusso del refrigerante (ad es. quando si passa dal raffreddamento al riscaldamento).

7.1.3 Sintomo: Si avverte un suono simile a un ticchettio

Questo suono viene generato quando l'unità si espande o si contrae leggermente con le variazioni di temperatura.

7.1.4 Sintomo: Si avverte un suono simile a un fischio

Questo suono è generato dal fluire del refrigerante durante il funzionamento di sbrinamento.

7.1.5 Sintomo: Si avverte un suono simile a un clic durante il funzionamento o nel periodo di inattività

Questo suono si genera quando le valvole di controllo del refrigerante o le parti elettriche sono in funzione.

7.1.6 Sintomo: Si avverte un suono simile a un battito di mani

Questo suono si genera quando un dispositivo esterno aspira aria fuori dalla stanza (ad es. ventola di scarico, cappa di aspirazione) mentre le porte e le finestre della stanza sono chiuse. Aprire le porte o le finestre o spegnere il dispositivo.

7.1.7 Sintomo: le unità possono emettere degli odori

L'apparecchio può assorbire gli odori dell'ambiente, del mobilio, del fumo di sigarette, ecc. per rilasciarli in seguito.

7.1.8 Sintomo: la ventola esterna ruota mentre il climatizzatore non è in funzione

• Dopo l'arresto del funzionamento. La ventola esterna continua a girare per altri 30 secondi per proteggere il sistema.
• Mentre il climatizzatore non è in funzione. Quando la temperatura esterna è molto elevata, la ventola esterna inizia a girare per proteggere il sistema.

7.2 Risoluzione dei problemi in base ai codici di malfunzionamento

Diagnosi dei guasti da parte dell'interfaccia utente

Se si verifica un errore sull'unità, è possibile identificarlo controllando il codice di errore sull'interfaccia utente. È importante capire qual è il problema e adottare le misure adeguate prima di resettare il codice errore. Questo deve essere fatto da un installatore qualificato o dal proprio rivenditore di zona.

8 Smaltimento

INFORMAZIONE

Vedere il manuale di manutenzione per:

• L'elenco completo dei codice di errore
- Indicazioni per l'individuazione e risoluzione dei problemi più dettagliate di ciascun errore

Verifica del codice di errore sull'interfaccia utente

1 Indirizzare l'interfaccia utente verso l'unità e premere per circa 5 secondi.

Risultato: 08 ampeggia nella sezione del display relativa all'impostazione della temperatura.

2 Indirizzare l'interfaccia utente verso l'unità e premere più volte CANCEL fino a udire un segnale acustico continuo.

Risultato: Il codice viene ora visualizzato sul display.

INFORMAZIONE

• Un segnale acustico breve e 2 segnali acustici consecutivi indicano codici non corrispondenti.
• Per annullare la visualizzazione del codice, tenere premuto CANCEL5 secondi. Il codice scomparirà dal display se il pulsante NON viene premuto per 1 minuto.

Sistema

Codice di errore	Descrizione
00	Normale
u0	Carenza di refrigerante
u2	Rilevamento di sovratensione
u4	Errore di trasmissione del segnale (tra unità interna ed esterna)
u8	Guasto della combinazione delle unità interne/esterne

Unità interna

Codice di errore	Descrizione
R1	Anomalia PCB dell'unità interna
R5	Protezione antigelo o controllo di pressione alta
R6	Anomalia del motore della ventola (motore CC)
C9	Anomalia del termistore della temperatura ambiente

Unità esterna

Codice di errore	Descrizione
ER	Anomalia della valvola a 4 vie
E1	Anomalia PCB dell'unità esterna
ES	Attivazione di sovraccarico (sovraccarico del compressore)
EG	Blocco del compressore
EN	Blocco ventola CC
EB	Sovracorrente alimentazione in ingresso
F3	Controllo temperatura del tubo di scarico
F6	Controllo dell'alta pressione (nel modalità di raffreddamento)
HO	Anomalia nel sensore del sistema del compressore
H6	Anomalia nel sensore di posizione
HB	Anomalia del sensore di corrente / tensione CC
H9	Anomalia del termistore della temperatura esterna
J3	Anomalia del termistore del tubo di scarico
J6	Anomalia del termistore dello scambiatore di calore esterno
L3	Errore di surriscaldamento dei componenti elettrici

Codice di errore	Descrizione
L4	Aumento della temperatura delle alette di irraggiamento
L5	Sovracorrente istantanea dell'inverter (CC)
P4	Anomalia del termistore delle alette di irraggiamento
F8	Errore della temperatura interna del compressore

8 Smaltimento

AVVISO

NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali.

Περιεχόμενα
