| Ürün Türü | 3 Yollu Kolon Hoparlörü |
| Marka | Bowers & Wilkins |
| Model | 603 S3 |
| Boyutlar (Y x G x D) yaklaşık | 1000 x 200 x 300 mm |
| Ağırlık yaklaşık | 20 kg |
| Nominal Empedans | 8 ohm |
| Duyarlılık (SPL @ 1W/1m) | 90 dB |
| Frekans Tepkisi | 48 Hz - 28 kHz |
| Önerilen Amplifikatör Gücü | 30 - 200 W RMS |
| Bağlantı | Çift Çift Klemens (bi-kablolama mümkün) |
| Kutu Kaplaması | Saten Siyah, Mat Beyaz, Koyu Ceviz |
| Koruma Izgarası | Çıkarılabilir, mıknatıslarla tutturulur |
| Verilen Aksesuarlar | Metal sivri uçlar, lastik ayaklar, hava deliği için köpük tıpalar, Allen anahtarı, ayarlanabilir anahtar, emniyet pulları |
| Önerilen Yerleşim | Yere, sivri uçlar veya lastik ayaklar ile tabanı kullanın |
| Bi-amplifikasyon/Bi-kablolama | Mümkün (köprüleri çıkarın) |
| Alıştırma | Yaklaşık 15 saat normal kullanım |
| Bakım | Mikrofiber bezle toz alma, aşındırıcı ürünlerden kaçının |
| Enerji Tüketimi | Pasif (herhangi bir güç kaynağı yok) |
| Uygunluk | RoHS, REACH, WEEE |
Sık sorulan sorular - 603 S3 BOWERS & WILKINS
Kullanıcıların soruları hakkında 603 S3 BOWERS & WILKINS
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Hoparlör PDF formatında ücretsiz! Kılavuzunuzu bulun 603 S3 - BOWERS & WILKINS ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. 603 S3 markasının BOWERS & WILKINS.
KULLANIM KILAVUZU 603 S3 BOWERS & WILKINS
Merhaba, Bowers & Wilkins'i seçtiğiniz için teşekkür ederiz. Kurucumuz John Bowers, yaratıcı tasarım, yenilikçi mühendislik ve gelişmiş teknolojinin evde müzik keyfinin kilidini açacak anahtarlar olduğuna inanıyordu. Biz de bu inancı paylaşmaya devam ediyor ve tasarladığımız her üründe bu inançtan ilham alıyoruz.
Bu, dikkatli kurulum yapılmasını gerektiren yüksek performanslı bir üründür; bu yüzden başlamadan önce zaman ayırıp bu kılavuzu okumanızı öneririz. Devamı 87. sayfada →

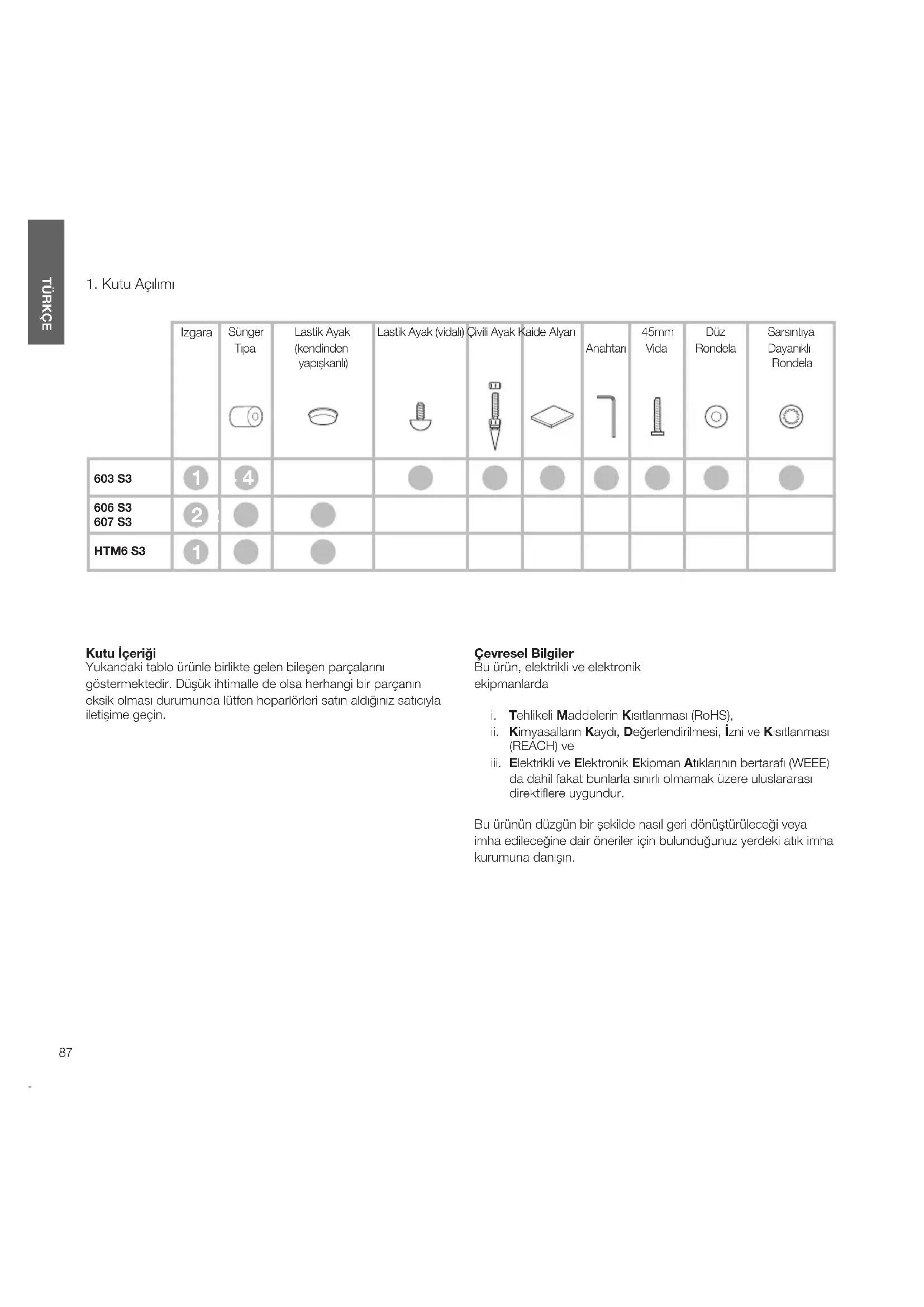

Yukandaki tablo ürünle birlikte gelen bileşen parçalarını göstermektedir. Düşük ihtimalle de olsa herhangi bir parçanın eksik olması durumunda lütfen hoparlörleri satın aldığınız satıcıyla iletişime geçin.
Çevresel Bilgiler
Bu ürün, elektrikli ve elektronik ekipmanlarda
i. Tehlikeli Maddelerin Kısıtlanması (RoHS),
ii. Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması (REACH) ve
iii. Elektrikli ve Elektronik Ekipman Atıklarının bertarafı (WEEE) da dahil fakat bunlarla sınırlı olmamak üzere uluslararası direktiflere uygundur.
Bu ürünün düzgün bir şekilde nasıl geri dönüştürüleceği veya imha edileceğine dair öneriler için bulunduğunuz yerdeki atık imha kurumuna danışın.
- Konumlama 603 S3
603 S3 model hoparlörler sadece zemin üzerine kurulmak üzere tasarlanmıştır. Düzgün denge sağlamak için mutlaka temin edilen kaideyi monte edin ve ardından civili veya lastik ayakları kullanarak hoparlörlerin zeminde sağlam bir şekilde durduğundan emin olun.
Kaideyi, parçaları ambalajdan çıkarırken yukarıdaki resimlere veya kutunun üst kapağındaki şemaya bakarak monte edebilirsiniz.
Uyari
Kaidenin mutlaka lastik veya civili ayaklar kaideye takılmış şekilde kullanılması GEREKİR. Lastik veya civili ayakları doğrudan kabine TAKMAYIN.
Önemli Güvenlik Uyarısı
Çiviler keskindir, dokunmayın.
Çivili ayaklar halıyı delip zemin yüzeyi üzerine oturacak şekilde tasarlanmıştır. İlk olarak kilitleme somunlarını civilere, civiler halının altındaki zemine oturmuş vaziyetteyken somunların halının biraz üzerinde durmasını sağlayacak kadar vidalayın. Daha sonra civileri kaidedeki vidalı giriş yerlerine tam olarak vidalayın. Kabin zemine yerleştirildiğinde sarsılıyorsa, zemine temas etmeyen iki civiyi kabin sarsılmadan sağlam bir şekilde durana kadar sökün. Son olarak, çivili ayağın dönmesini önlemek için somunları hafifçe sıkarak altlığa sabitleyin. Çivili ayakların, hoparlör konumunun ideal hale getirilmesi sonrası takılması ve ayarlanması daha pratik olabilir.
Odada halı bulunmuyorsa ve zeminin yüzeyini çizmek istemiyorsanız çivi ile zemin arasına yerleştirmek için koruyucu bir metal disk (örneğin madeni bir para) veya temin edilen lastik ayakları kullanabilirsiniz. Lastik ayakları takın ve kabini çivili ayaklarla yapıldığı gibi düz hale getirin.
606 S3 ve 607 S3 model hoparlörler öncelikli olarak özel bir zemin standı (FS-600 S3) üzerine monte edilecek şekilde tasarlanmıştır, fakat bunlar tercih edilmesi halinde bir raf üzerine de yerleştirilebilir. Fakat bu durumda hoparlör performansının optimize edilmesi için yeterli esneklik sağlanamayacağını dikkate alınması gerekir. Hoparlörün rafa yerleştirilmesi gerekiyorsa port performansının optimize edilmesi için sünger tıpaların (temin edilmiştir) kullanılmasını öneririz (bkz. 4. Bölüm: İnce Ayar).
Her iki kurulum şeklinde de hoparlör tweeter'larının normal dinleme pozisyonunuzda yaklaşık olarak kulak hizasında olmaları gerekir.
Not: Eğer bir raf kullanıyorsanız, rafın ürünün ağırlığını düzgün bir şekilde taşıyacak kapasitede olduğundan emin olun ve dört adet kendinden yapışkanlı lastik ayağı hoparlörün alt kısmına takın.
HTM6 S3
Akustik olarak şeffaf bir ekrana sahip bir projeksiyon televizyon kullanıyorsanız hoparlörü ekranın ortasının arkasında konumlayın. Aksi takdirde bir zemin standı, mobilya ünitesi veya duvar rafi kullanarak ve hoparlörün mümkün olduğunca kulak yüksekliğinde olmasını sağlayarak hoparlörü doğrudan ekranın altında veya
Hoparlörün Konumlanması
Stereo veya ev sineması kurulumlarında her bir hoparlörün etrafının akustik açıdan birbirine benzer konumda olmasını sağlayın. Örneğin hoparlörlerden birinin boş bir duvarın bitişiğinde olması, diğerinin ise yumuşak mobilya ve perdelerin bitişiğinde olması durumunda genel ses kalitesi ile stereo imajının bozulması muhtemeldir.
Geleneksel Stereo Sistemleri
Hoparlörlerin öncelikli olarak, üçüncü köşede dinleme alanı olmak üzere eşkenar bir üçgenin her iki köşesinde birbirinden 1,5 ila 3 metre mesafede konumlanması gerekir. Hoparlörler ile arkadaki ve varsa yandaki duvarlar arasına en az 0,5 metre boşluk bırakılması gerekir (yukarıdaki çizimde gösterildiği gibi).

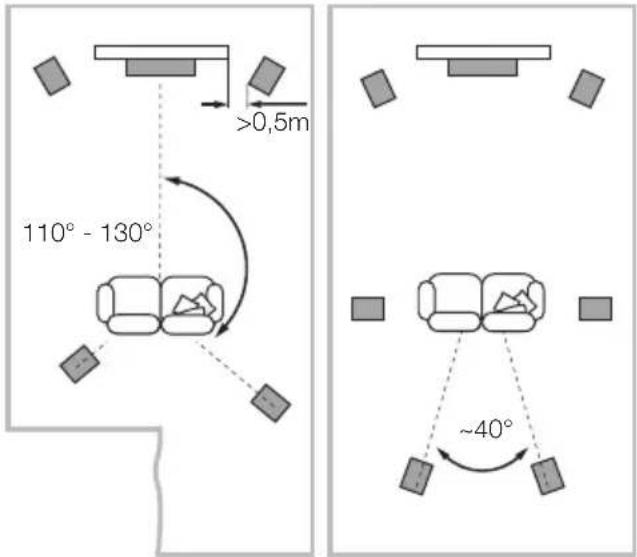

5 Kanalli 7 Kanalli
Ev Sinema Sistemleri
Hoparlörlerin bir ev sinema sisteminin ön kanalları olarak kullanılması durumunda, çevresel ses kanalları ses imajını yayma eğiliminde olduğundan hoparlörlerin birbirine 2 kanallı ses sistemine göre daha yakın bir mesafede konumlanması gerekir. Hoparlörlerin ekranın her iki yanında yaklaşık 0,5 metre mesafede konumlanması aynı zamanda ses imajının görsel imajla orantlı olmasını da sağlar. Geleneksel stereo konumlamasında olduğu gibi hoparlörlerin ideal olarak yan duvarlardan en az 0,5 metre mesafede konumlanması gerekir.
Hoparlörün sürücü üniteleri kabin sınırlarının dışına yayılabilen manyetik alan paraziti oluşturur. Manyetik açıdan hassas eşyaları (CRT televizyon ve bilgisayar ekranları, bilgisayar diskleri, ses ve video kasetler, manyetik şeritli kartlar ve benzeri cihazları) hoparlörden en az 0,5 metre uzakta tutmanızı öneririz. LCD, OLED ve plazma ekranlar manyetik alanlardan etkilenmezler.
- Bağlantılar

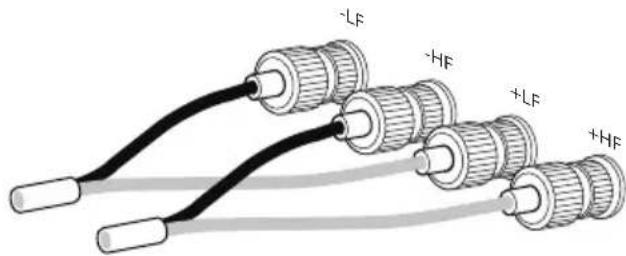

Geleneksel Bağlantı Çift Kablolu Bağlantı
Önemli Güvenlik Uyarısı
Tüm bağlantıların ses ekipmanı kapalıkyen yapılması gerekir. Ses ekipmanı normal kullanımdayken yalıtımsız hoparlör terminallerine veya kablolara
dokunmak rahatsız edici bir hisse sebep olabilir. 600 S3 hoparlör terminalleri, 4 mm çapında banana kablo, 6 mm ve 8 mm çapında (1/4 inç ve 5/16 inç) kürek kablo veya 4 mm (5/32 inç) çapında çiplak kablo olmak üzere çeşitli kablo sonlandırma tipleriyle uyumludur.
Önemli Güvenlik Uyarısı
Delik muhafazası bulunmayan elektrik prizlerinin deliklerinin içine sokulabileceği için 4 mm çapındaki banana kablolar, özellikle Avrupa başta olmak
üzere bazı ülkelerde potansiyel güvenlik tehlikesi olarak kabul edilmektedir. Avrupa CENELEC güvenlik yönetmeliğine uyum sağlamak amacıyla terminallerin ucunda yer alan 4 mm'lik delikler plastik pimlerle kapatılmıştır. Ürünleri bu koşulların geçerli olduğu bir ülkede kullanıyorsanız banana kabloların çocuklar veya konu hakkında bilgisi olmayan kişiler tarafından güvensiz bir şekilde kullanılmamasını sağlamаниз gerekir. Banana kablo kullanmak isterseniz plastik pimleri çıkarabilirsiniz.
Hoparlör kablosu seçerken satıcınızdan tavsiye isteyin. Kablonun toplam empedansının hoparlörün teknik özelliklerinde önerilen maksimum düzeyin altında olmasını sağlayın ve yüksek frekans zayıflamasını önlemek için düşük endüktanslı bir kablo kullanın.
Hoparlörün arkasında iki adet bağlantıli terminal çifti bulunmaktadır. Geleneksel bağlantı için (üstte solda) terminal bağlantılarının yerinde (teslim edildiği şekilde) kalması ve sadece bir terminal çiftinin amfiye bağlanması gerekir. Çift kablolu veya çift amfili bağlantı için (yukanda sağda) terminal bağlantılarının çıkarılması ve her bir terminal çiftinin bağımsız olarak amfiye veya amfilere bağlanması gerekir. Çift kablolama düşük seviyeli ayrıntı çözünürlüğünü arttırabilir.
Hoparlördeki pozitif terminallerin (kırmızı halkalı) amfideki pozitif çıkış terminaline ve hoparlördeki negatif terminallerin (siyah halkalı) daima amfideki negatif çıkış terminaline bağlandığından emin olun. Hatalı bağlantı cihaza zarar vermez, fakat stereo imajının zayıflamasına ve bas sesinin azalmasına yol açar. Titreşimleri önlemek için her zaman terminal kapaklarını tam bir şekilde yerine vidalayın.
- Ince Ayar
Hoparlörlerin duvardan uzağa konumlanması genellikle bas sesini azaltır. Hoparlörlerin arkasındaki alan da işitsel bir derinlik izlenimi yaratmaya yardımcı olur. Bunun tersine, hoparlörlerin duvara yaklaştırılması bas sesini arttırır. Hoparlörleri duvardan uzaklaştırmadan bas sesini azaltmak istiyorsanız port tüplerine sünger tıpa veya daha az şiddette bas azaltma için sünger halka takın (yukarıya bakın).
Eğer bas kulağa frekansla uyumsuz geliyorsa, bu çok büyük ihtimalle dinleme odasındaki rezonans özelliklerinden kaynaklanıyordur. Hoparlörün konumunda veya dinleme pozisyonunda yapılan ufak değişiklikler bile bu rezonansların sesi etkileme şeklinde önemli bir etkiye yol açabilir. Dinleme pozisyonunu değiştirmeyi veya hoparlörleri farklı bir duvarın yakınına konumlamayı deneyin. Büyük boyutlardaki mobilyaların mevcudiyeti ve konumu da rezonans özelliklerini etkileyebilir.

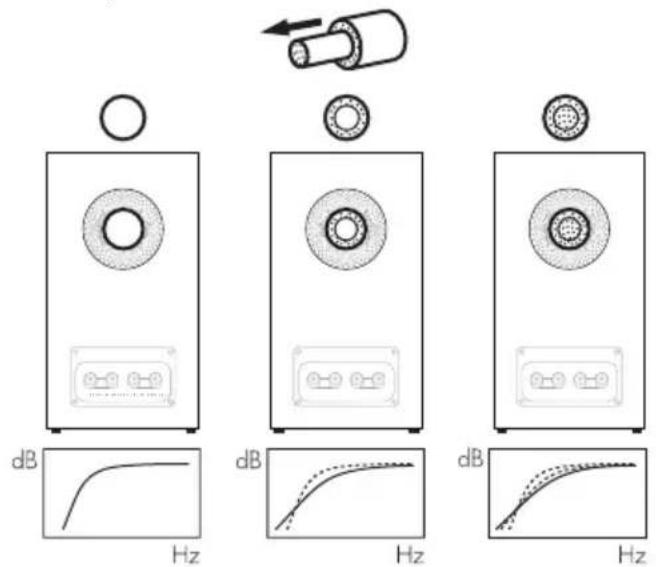

Başka bir alternatifiniz yoksa temin edilen sünger tıpaları kullanarak hoparlörleriniz düşük frekans performansını ayarlayabilirsiniz. İki parça şeklindeki tıpalar, diştaki büyük çaplı parça tek başına veya her iki parça birlikte kullanılarak belirli bir miktarda ince ayar yapılmasına imkan sağlar. Diştaki büyük çaplı sünger parça tek başına kullanıldığında, çift tıpaya kıyasla bas sesinde daha az zayıflama olur.
Merkezi ses imajında odak eksikliği fark edildiğinde hoparlörleri birbirine yaklaştının veya dinleme pozisyonunun önündeki bir konuma bakacak şekilde çevirin. Eğer ses fazla parlak çıkıyorsa odadaki yumuşak mobilyaların sayısının arttırılması (örneğin daha kalın perdelerin takılması) sesin daha dengeli olmasını sağlayabilir. Bunun tersine, yumuşak mobilya sayısının azaltılması mat sesin daha parlak hale getirilmesini sağlayabilir.
En sofistike dinleme deneyimi için izgaraları kenarlarından kavrayıp hafifçe kabinden çekerek çıkarın.
- Aliştırma 6. Bakım
Hoparlörün performansı ilk dinleme döneminde çok hafif değişcektir. Hoparlörün soğuk bir ortamda depolanmış olması halinde sürücü ünitelerin sönümleme ve süspansiyon malzemelerinin doğru mekanik özelliklerini geri kazanması biraz zaman alacaktır. Sürücü ünite süspansiyonlan ayrıca kullanımın ilk saatlerinde gevşeyecektir. Hoparlörün hedeflenen performansına ulaşma süresi önceki depolama koşullarına ve nasıl kullanıldığına bağlı olarak değişir. Temel bir kural olarak sıcaklık etkilerinin stabilize olması için bir hafta ve mekanik parçaların amaçlanan tasarım özelliklerine ulaşması için ortalama 15 saat zaman tanıyın.
Kabin yüzeylerinin genellikle sadece tozunun alınması gerekir. Yumuşak bir mikrofiber bez kullanmanızı öneririz. Sprey veya başka tür bir temizleyici kullanmak isterseniz, bazı temizlik ürünleri belirli yüzeylere zarar verebileceği için temizleyiciyi doğrudan ürün yerine beze uygulayın ve öncelikle ufak bir alanda deneme yapın. Aşındırıcı ya da asit, alkali veya antibakteriyel maddeler içeren ürünler kullanmayın. Sürücü üniteleri üzerinde temizleme maddeleri kullanmayın. Ünitelere zarar verebileceği için sürücü ünitelerine dokunmaktan kaçının.
- 开箱
| 格栅 | 泡沫塞 | 橡胶脚垫(自粘) | 橡胶脚垫(用螺丝固定)[ DW00 ] | 脚钉基座内六角[ XXV ] | 扳手[ HW24H ] | 35毫米螺丝[ 4770 ] | 平垫圈防震垫圈[ 3428 ] |  | ||
| 603 S3 |  |  | [ A6A1 ] | [ 2000 ] | [ YTBX ] | [ 0H63 ] |  | [ AW02 ] | [ 2CCST ] | |
| 606 S3607 S3 |  |  |  | |||||||
| HTM6 S3 |  |  |  |
