HMA 755 4G DCL - Ocak FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre Gazlı Ocak
Marka	Franke
Model	HMA 755 4G DCL
Brülör Sayısı	5
Brülör Tipleri	1 Çift Taç, 1 Hızlı, 2 Yarı Hızlı, 1 Yardımcı
Ankastre Ölçüleri (G x D x Y)	560 x 480 x 40 mm
Kesim Ölçüleri (Xp x Yp)	730 x 510 mm
Net Ağırlık	11,5 - 13 kg
Elektrik Beslemesi	220-240 V ~ 50-60 Hz, 0,6 W
Uyumlu Gaz Tipleri	Doğalgaz G20, LPG G30 (Bütan) / G31 (Propan)
Gaz Besleme Basıncı	G20: 20 mbar ; G30/G31: 28-30 / 37 mbar
Toplam Kurulu Güç (Gaz)	10,8 kW (G20) / 10,5 kW (LPG)
Ateşleme	Entegre Elektrikli (Güvenlikli Döner Düğme)
Güvenlik	Alev sönerse gazı kesen Termokupl (emniyet valfi)
Yüzey Malzemesi	Izgaralara göre Emaye çelik veya dökme demir
Izgaralar	Dökme demir veya emaye, kauçuk ayaklı
Temizlik	Izgaralar, kapaklar ve difüzörler sabunlu su ile yıkanabilir (bulaşık makinesinde değil)
Montaj Sınıfı	Sınıf 3 (ankastre), elektrik kısmı için tip Y
Duvarlara Minimum Mesafe	Yanlar: 150 mm, Arka: 50 mm, Üstteki dolaplar: 700 mm
Yedek Parçalar	Enjektörler, düğmeler, ızgaralar, kapaklar – Franke teknik servisinden temin edilebilir
Onarılabilirlik	Yetkili teknisyen tarafından bakım; orijinal parçalar önerilir
Garanti	Franke teknik servis koşullarına bakın

Sık sorulan sorular - HMA 755 4G DCL FRANKE

Bir brülör nasıl yakılır?

İlgili düğmeye basın ve maksimum konuma çevirin. Ateşlemeyi başlatmak ve termokuplu ısıtmak için basılı tutun (3-4 saniye). Bırakın ve alevi istediğiniz seviyeye ayarlayın.

Brülör yanmaz veya sönerse ne yapmalı?

Gaz beslemesini, vananın açık olduğunu, brülör deliklerinin tıkalı olmadığını ve tüm parçaların doğru yerleştirildiğini kontrol edin. Düğmeyi yeterince uzun süre (3-4 sn) basılı tuttuğunuzdan emin olun. Kullanım kılavuzundaki sorun giderme kılavuzuna bakın.

Cihaz bütan veya propan gazı ile kullanılabilir mi?

Evet, enjektörlerin G30/G31 gazına uygun olanlarla değiştirilmesi ve minimum alevin ayarlanması şartıyla. Enjektörler ve dönüşüm etiketi birlikte verilir veya teknik servisten temin edilebilir.

Ocak yüzeyi nasıl temizlenir?

Soğuduktan sonra yumuşak bir bez ve suyla silin. Vitroseramik yüzeyler için özel ürünler kullanın. Izgaralar, kapaklar ve difüzörler sıcak sabunlu suyla yıkanır; bulaşık makinesine koymayın. İyice kurulayın.

Ocağın üzerindeki güvenlik mesafesi nedir?

Davlumbaz takılıysa, davlumbaz talimatlarına uyun. Dolaplar için, ocağın üzerinde minimum mesafe 700 mm'dir. Yan duvarlar için 150 mm; arka duvar için 50 mm.

Dökme demir veya toprak tencere kullanabilir miyim?

Evet, ancak yüksek güçte 20 dakikayı geçmeyin. Uzun pişirmeler için alevi minimuma indirin. Metal ısı difüzörlerinden kaçının.

Gaz dönüşümünden sonra minimum alev nasıl ayarlanır?

Düğmeyi çıkarın, contanın altındaki ayar vidasını çevirmek için bir tornavida kullanın. Alevi azaltmak için saat yönünde, artırmak için saat yönünün tersine çevirin. LPG için vidayı sonuna kadar sıkın.

Cihaz çocuklar için güvenli mi?

Evet, alev sönerse gazı kesen bir emniyet valfi ile donatılmıştır. Ancak erişilebilir parçalar ısınır; çocukları uzak tutun ve cihazla oynamalarına izin vermeyin.

Tüp gaz boşalırsa ne yapmalı?

Güvenlik talimatlarına uyarak tüpü değiştirin. Değişimden sonra tüp vanasının açık olduğunu kontrol edin. Gerekirse hattı boşaltın.

Yedek parçaları veya teknik servisi nerede bulabilirim?

www.franke.com adresinden Franke teknik servisi ile iletişime geçin. Ocağın altındaki etikette bulunan model (Art./Kod) ve seri numarasını (S.N.) hazır bulundurun.

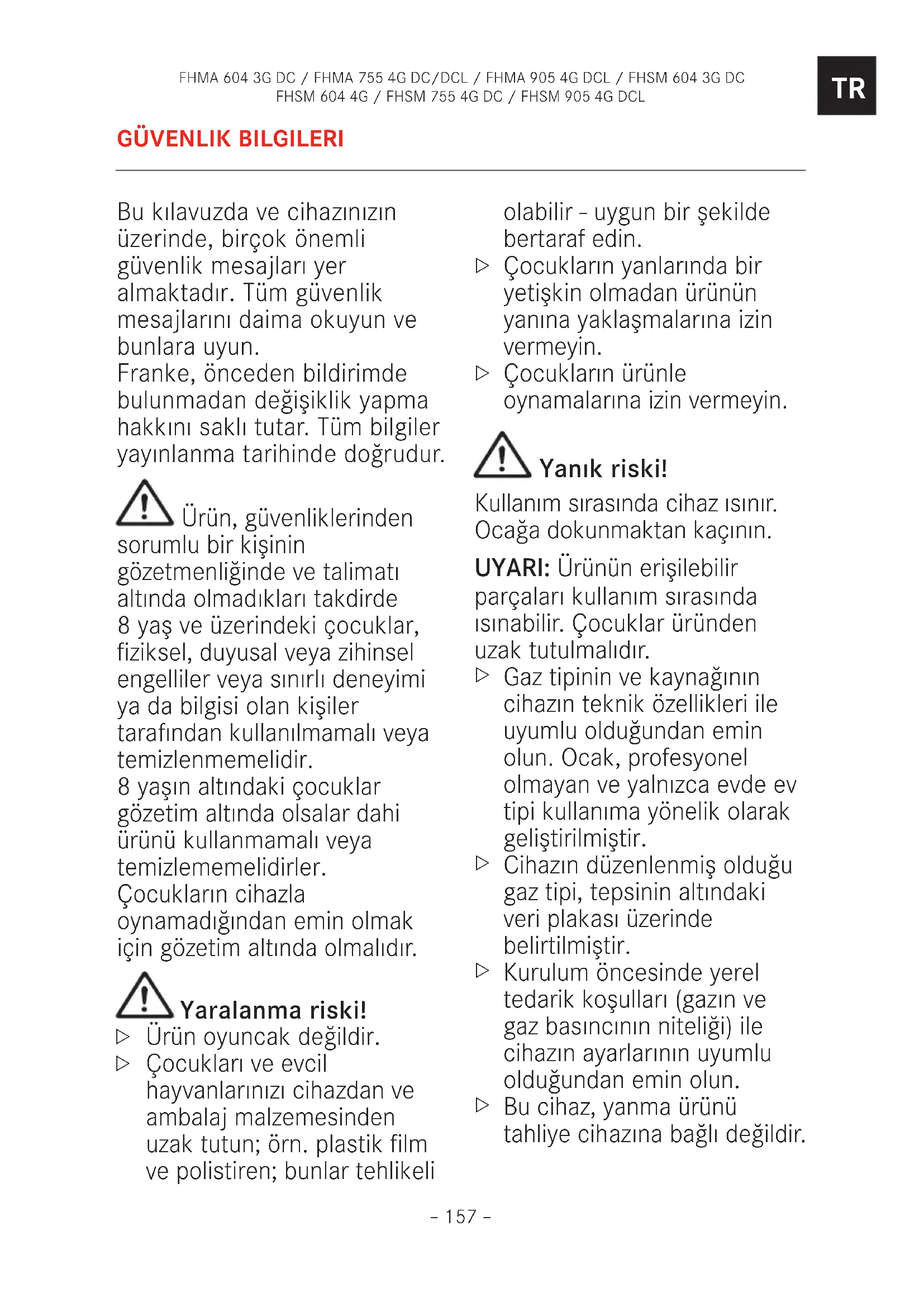

KULLANIM KILAVUZU HMA 755 4G DCL FRANKE

TR Kurulum ve kullanım kılavuzu

Bu kılavuzda ve cihazınızın üzerinde, birçok önemli güvenlik mesajları yer almaktadır. Tüm güvenlik mesajlarını daima okuyun ve bunlara uyun.

Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler yayınlanma tarihinde doğrudur.

Ürün, güvenliklerinden sorumlu bir kişinin gözetmenliğinde ve talimatı altında olmadıkları takdirde 8 yaş ve üzerindeki çocuklar, fiziksel, duyusal veya zihinsel engelliler veya sınırlı deneyimi ya da bilgisi olan kişiler tarafından kullanılmamalı veya temizlenmemelidir. 8 yaşın altındaki çocuklar gözetim altında olsalar dahi ürünü kullanmamalı veya temizlememelidirler. Çocukların cihazla oynamadığından emin olmak için gözetim altında olmalıdır.

Yaralanma riski!

▷ Ürün oyuncak değildir.
▷ Çocukları ve evcil hayvanlarını cihazdan ve ambalaj malzemesinden uzak tutun; örn. plastik film ve polistiren; bunlar tehlikeli

olabilir - uygun bir şekilde bertaraf edin.

▷ Çocukların yanlarında bir yetişkin olmadan ürünün yanına yaklaşmalarına izin vermeyin.
▷ Çocukların ürünle oynamalarına izin vermeyin.

Yanık riski!

Kullanım sırasında cihaz isinir. Ocağa dokunmaktan kaçının.

UYARI: Ürünün erişilebilir parçaları kullanım sırasında ısınabilir. Çocuklar üründen uzak tutulmalıdır.

Gaz tipinin ve kaynağının cihazın teknik özellikleri ile uyumlu olduğundan emin olun. Ocak, profesyonel olmayan ve yalnızca evde ev tipi kullanıma yönelik olarak geliştirilmiştir.
Cihazın düzenlenmiş olduğu gaz tipi, tepsinin altındaki veri plakası üzerinde belirtilmiştir.
▶ Kurulum öncesinde yerel tedarik koşulları (gazın ve gaz basıncının niteliği) ile cihazın ayarlarının uyumlu olduğundan emin olun.
▷ Bu cihaz, yanma ürünü tahliye cihazına bağlı değildir.

Tahliye cihazı mevcut kurulum mevzuatlarına uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma ile ilgili gerekliliklere özen gösterilmelidir.

▷ Bu cihazın ayarlama koşulları etikette (veya veri plakasında) bulunmaktadır.
▷ Havalandırma ile ilgili uygulanabilir düzenlemelere özellikle dikkat edin.
Kullandıktan sonra ocağı kontrollerden kapatın.
▷ Varsa kapağı kapatmadan önce ocak gözlerinin soğumuş olduğundan emin olun.

Sıvı girişi nedeniyle rik çarpması riski!

Urün elektrikli bileşenler içermektedir.

▷ Ürünün içine sıvı girmediğinden emin olun.
▷ Urünü temizlemek için basınçlı buhar kullanmayın.
Brülör alevlerinin yanlışlıkla sönmesi durumunda, brülör kontrolünü kapatın ve en az 1 dakika boyunca brülörü tekrar yakmaya çalışmayın.
▷ Cihaz, 15 saniyeden uzun bir süre çalıştırılmayacaktır; 15 saniyeden sonra brülör yanmazsa, cihazı çalıştırmayı durdurun ve bölmenin kapağını açın ve/ veya brülörü tekrar yakmayı

denemeden önce en az 1 dakika bekleyin.

Ürünün Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı mesafesiyle (3 mm), güç kaynağı bağlantısının kesilmesini sağlayacak şekilde kurulduğundan emin olun.
▷ Ürünün geçerli düzenlemelere uygun bir topraklama sistemine bağlandığından emin olun.

DİKKAT: Gazlı mutfak

aletleri kurulduğu odada ısı, buhar ve yanıcı maddelerin oluşmasına neden olur.

Özellikle cihaz kullanılırken mutfağın iyi havalandırıldığından emin olun: doğal havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı (mekanik aspiratör) yerleştirin.
▷ Cihazı harici bir zaman anahtarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırmayın.

DİKKAT: Pişirme işlemi gözetim altında gerçekleştirilmelidir. Kısa süreli pişirme işlemleri aralıksız gözetim altında gerçekleştirilmelidir.

▶ Buharlı temizleyiciler veya doğrudan tazyikli su kullanmayın.
Ovma süngeri, bulaşik teli, tuzruhu veya yüzeyi çizebilecek ya da iz bırakacak başka ürünler kullanmayın.
Trim ve tezgah arasındaki contalara zarar verebilecek olmaları nedeniyle asla keskin nesneler kullanmayın.
Gaz çıkış yerlerinin tamamen temiz olduklarıından emin olun.
▶ Bu talimatlar sadece cihazın üzerinde ülke sembolü olduğunda geçerlidir.
▶ Eğer sembol cihazda görünmüyorsa, cihazın

ülkenin kullanım koşullarına göre değiştirilmesi ile ilgili gerekli talimatları veren teknik talimatlara başvurulması gerekir.

Yangın riski!

▷ Pişirme yüzeylerinin üstünde herhangi bir obje saklamayın.

UYARI: Sıvı veya katı yemek pişirirken ocağı msiz veya otomatikte nak tehlikelidir ve yangına aibilir. Sıcak yağ çabukır.

TEKNIK VERILER

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Konum Ocak		Nominal kapasite G20	Enjektörler G20 20 mbar	Nominal kapasite G30	Nominal kapasite G31	Enjektörler G30 / G31 28-30/37 mbar	Nominal güç (kW)	Düşük güç (kW)
	gözü
4 DC 0,315 1,35				240 240 0,91 3,3				2,10
				*218	*218	*0,85	*3
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Basınç (mbar)	min.	17		20	25
	nom	20		28-30	37
	maks.	25		35	45
Gaz Tipi		G20 doğal gaz			LPG G30 Bütan G31 Propan			Cat. II 2H3+

* TÜM FHMA MODELLERİ

MODEL YAPILANDIRMASI
MOD. nr	AUX	nrSR	nrR	nrDC	Nbrülörler	Isikaynagi	Toplam nominalgüç - G20 (m3/sa)	Toplam nominalgüç - G30/ G31 (g/sa)	Yanma icin gerekli olan hava (m3/sa)	Toplam yüklü gaz nominal gücü (kW)	Toplam yüklü gaz nominal gücü LPG (kW)	Ağırlik net - brüt (kg)
FHSM 604 4G	1	2	1		4	GAZ	0,713	545	15	7,5	7,5	8-9,4 (C)7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAZ	0,742	567	15,6	7,8	7,8	8-9,4 (C)7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	10,5-12(C)8,9-10,4 (E)
FHSM 905 4G DCL	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	14-15,7 (C)12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAZ	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)
DC = İkili Bölmre SR-Yarı Hızlı R = Hızlı AUX = Yardımcı C = Dökme Demir E = EmayeGüç kaynağı = 220-240 V; Frekansı= 50-60 Hz; Güç / Akım = 0,6 Watt

KURULUM

Montaj ve elektrik/gaz bağlantısı, yalnızca uzman ve lisanslı personel tarafından yapılmalıdır. Üretici, bu hükümlere uyulmamasından kaynaklanacak yaralanmalar veya hasarlarla ilgili her türlü sorumluluğu reddeder. Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Ürünün doğrudan şebekeye bağlı bir prize bağlandığından emin olun. Ürün bağlanırken adaptör, çoklu priz veya uzatma kablosu kullanılmadığından emin olun.

Bölme gereksinimleri

Bu el kitapçığı, 3.sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir. Gaz borusu, ocağın altındaki herhangi bir fırının kenarlarına temas etmemelidir. Sabit ünitelerde, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı

yapıştırıcılarla (min. 100°C) monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcılar, çarpıklık ve ayrılmalara yol açabilir. Odaların havalandırması, yerel düzenlemeye uygun olmalıdır. Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır.

Önemli: Bu ürünler, yangın riskine karşı koruma derecesine açısından "Y" tipidir. Cihaz kenarından minimum mesafe; yan duvar için 150 mm, arka kısım için 50 mm ve üstündeki dolaplar için 700 mm'dir. Ürünün 40 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumda, nihai değişiklikler bir teknisyen tarafından ele alınmalıdır.

Not: ocağın üstüne bir davlumbaz takılırsa, uyulacak mesafe için davlumbazın montaj talimatlarına bakınız.

MİNİMUM BOYUTLAR (MM)

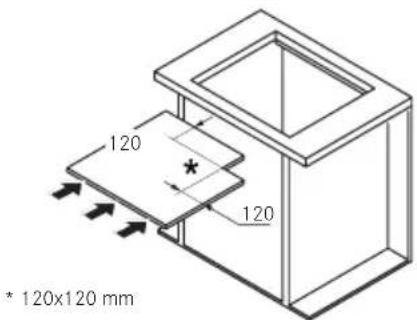

Ürün bir fırın üzerine yerleştirilmediyse: plakalı bir separatör kullanın.

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Cihazı monte ettikten sonra, önde ve arkadaki tespit elemanlarına serbestçe erişilebildiğinden emin olun.

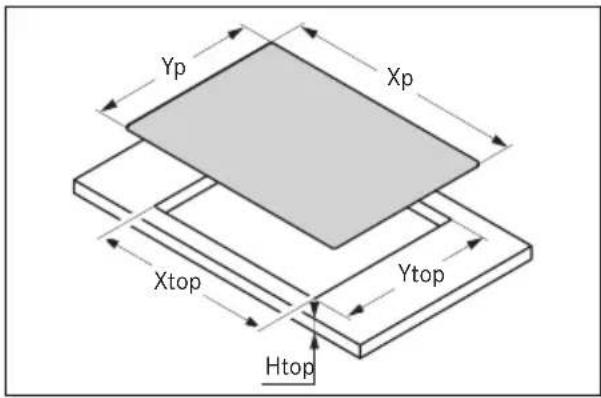

Tezgahtaki deligi verilen boyutlara göre hazırlayın. Verilen boyutlara uyulduğundan emin olun.

Model Xp Yp X
			üst	Yüst	Hüst
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin.
Ürünü vida ve braketlerle sabitleyin.
Sızdırmazlık şeridinin fazlasını temizleyin.

Gaz kaynağı ile bağlantı

Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi halde, "Enjektörlerin değiştirilmesi" paragrafında açıklanan işlemleri yerine getirin.
Sıvı gaz için mevcut düzenlemelere uygun basınç regülatörleri kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A. Gazlı ocağı 12 mm çaplı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın.

B. Ocağı kesintisiz yüzeyi olan, esnek çelik bir boru (2) ile bağlayın. Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen contayı kullanın. Hortumun maksimum uzunluğu 2 lineer metredir.

Önemli: Bir paslanmaz çelik hortum kullanılsa, mobilyanın hareket eden kısımlarına temas etmeyecek şekilde takılmalıdır. Engellerin olmadığı ve boylu boyunca kontrol etme imkanının bulunduğu bir alandan geçirilmelidir.

Gaz beslemesine bağladıktan sonra brülörleri yakın ve alev dengesini kontrol etmek için düğmeleri maksimum konumdan minimum konuma çevirin.
Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Birleşik Krallık, Kuzey Irlanda ve Irlanda Cumhuriyeti için.

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

Aşağıdaki koşulların yerine getirildiğinden emin olun:
- Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum çıkış ve akım)

FRANKE marka ocağın özelliklerine uygun olduğundan emin olun.

• Fişe ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkarılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar.
• Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3 x 0,75 mm² H05RR-F tipi kablo kullanılmalıdır.
• İki ürünün terminalleri aynı fişe bağlı olmamalıdır.
• Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Farklı gaz tiplerine uyarlama

Uyarı: Bu işlem nitelikli bir teknisyen tarafından yapılmalıdır

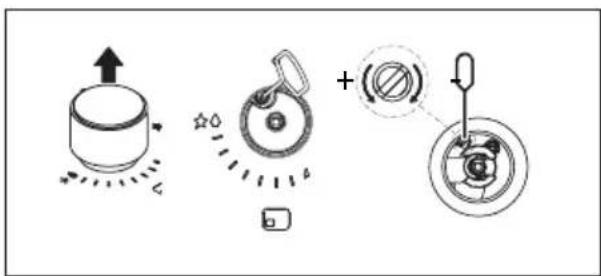

En kısık ateş ayarı

Düğmeyi sökün.
Tornavidayı, ayar vidasına ulaşana kadar conta ve kapak arasına yerleştirin.
En kısık ateşi ayarlamak için, ayar vidasını saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

Enjektörlerin değiştirilmesi

Temin edilmemiş olan enjektörler, müşteri hizmetlerinden istenmelidir.

Önemli: Tüm ürünlerin fabrika ayarları doğalgaz (G20) için yapılmıştır. Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

• Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
• Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiginden emin olun;
• Izgaraları, ocak gözü kapaklarını ve bek kapaklarını yeniden takın;
  Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

• Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
• Düğmeleri pimlerinden kaydırarak çıkarın;
• Ocak gözlerini sabitleyen vidaları çıkarın;
• Ocağı kaldırın.

Önemli: Cihazı farklı bir gaz tipine dönüştürürken, veri levhasındaki özel alana ilgili yapışkanlı etiketi (aksesuar olarak temin edilir) yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en kısık ateş ayar vidası tamamen sıkıştırılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

KULLANIM AMACI

DİKKAT: Bu cihaz sadece yemek pişirmek için kullanılmalıdır. Odayı ısıtmak gibi diğer amaçlar için kullanılmamalıdır.

Fişi prizden çıkarırken ürünü veya güç kablosunu çekiştirmeyin.
Ocak kullanımda değilken temel gaz besleme musluğunu kapatın.

Yanık riski!

Kullanım esnasında fırın izgarasına dokunmayın.
▷ Vücudun ıslak kısımları ile cihaza temas etmeyin.

Ocak gözlerini yakma

Ocak kontrol düğmeleriyle yakılır. Ocak gözlerini yakmak için şu adımları takip edin:

- Gerekli düğmeye basın ve çevirerek yakma ve en yüksek ateş konumuna getirin.

• Düğmeye, kıvılcımların ocak gözünden gelen gazı tutuşturması ve termokuplun ısınması için 3-4 saniye süreyle basılı tutun.
• Ardından, düğmeye basmayı bırakın ve ateşi ayarlamak için saat yönünün tersine doğru çevirin. Ateş sönerse, işlemleri 1. adımdan itibaren tekrarlayın.

Düğme simgesi	Fonksiyon
###	Kapalı
###	Minimum alev
###	Yakma ve maksimum alev
	Pişirme bölgesi

Ocak her gün kullanılan bir alettir: tencere veya pişirme kaplarından kaynaklanan çizikler, görünür malzeme aşınmaları gibi kullanım emareleri normaldir. Yoğun kullanım daha belirgin kullanım emarelerine yol açar. Bu tip durumlarda, ürün kusursuz şekilde çalışmaya devam ettiğinden şikayet gerekçesi bulunmamaktadır. Güvenlik daima garanti edilmektedir.

▷ Ürünü destek üstü olarak kullanmayın.
Cihaza hasar vermekten kaçınmak için:
▷ Termal bir arıza halinde, ısıtma plakasını kapatın ve tamamen soğumasını bekleyin.
Plakanın üstüne herhangi bir kap koymayın. Hiçbir koşulda soğuk suyla soğutmaya çalışmayın.
▷ Cihaza tırmanmayın.

Cihaz, yürürlükteki ilgili güvenlik standardına ve Gaz Direktifinin güvenlik gerekliliklerine uygun olarak üretilmiştir.

Otomatik Emniyet Ventili

Bu ocaklarda; cereyan oluşması, tencerenin taşması veya gaz kaynağında geçici bir kesinti olması nedeniyle alevin kazara sönmesi durumunda gaz akışını otomatik olarak kapatan bir emniyet cihazı bulunur. Bu cihaz, alev söndükten yaklaşık 30 saniye sonra aktive edilir.

Ocak gözlerinin kullanımı

Daha az gaz tüketimi ve daha fazla verimlilik için alevin kenarlardan dışarıya taşmayacak şekilde ocak gözlerine uygun genişliklerde (aşağıdaki tabloya uyun):

Ocak gözü	Tencere tabanı min-maks. ∅ (tavsiye edilen)
İkili Bölme 160 - 240 mm
Hızlı140 - 220 mm
Yarı Hızlı	140 - 200 mm
Yardımcı	60 - 140 mm

Belirtilenlerden daha büyük tencerelerin kullanımı, düğmelerin ve üst tarafından aşırı ısınmasına ve uzun süreli kullanım sonucu kapağın (paslanmaz çelik ise) sararmasına neden olabilir.

Franke, böyle bir kullanım nedeniyle oluşacak herhangi bir hasar için sorumluluk kabul etmez. (Şek. 1).

Bir tencereyi iki ocak gözüne aynı anda yerleştirmeyin. (Şek. 1).
Sos tenceresi ve fiş tavası gibi kapları aynı anda iki ocak gözü üzerinde kullanmayın. (Şek. 1).
Izgaranın yanlış kullanılması ocağa zarar verebilir: Izgarayı ters bir şekilde yerleştirmeyin veya ocak boyunca kaydırmayın.
Emaye tabanlı dökme tava, ollar taşlar veya pişmiş toprak tencere ve tavaları 20 dakikadan fazla kullanmayın ve uzun pişirme süreleri için ocak gözünü minimuma ayarlayın.
Metal örgü veya diğer tipte ısı dağılıcıların kullanımı tavsiye edilmez.

DİKKAT: Bazı tencere veya tavaların kullanılması, çelik pişirme yüzeyinin hafif bir geçici deformasyona uğramasına yol açabilir. Bu normaldir ve cihazın işletimini etkilemez.

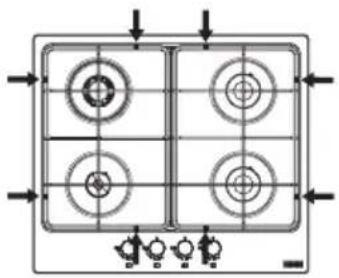

Izgaraların doğru konumu

Izgaraları, kauçuk ayaklar aşağıdaki resimlerde oklarla gösterilen doğru konumlarda olacak şekilde yerleştirdiğinizden emin olun:

Cihazı ve aksesuarlarını soğumadan temizlemeyin.
▷ Ürünün yakınında yanıcı sıvılar kullanmayın.

Herhangi bir temizlik veya bakım işlemi gerçekleştirmeden önce:

▷ Ürünü kapatın.

Kazara ocağın yüzeyine, fonksiyonel veya estetik unsurlarına düşen yiyecekler yenmemelidir.

Kireç lekelerinin oluşmasını önlemek için, ürünü her zaman nemli bir bezle iyice kurulayın.
Izgaraları, ocak gözü kapaklarını ve alev püskürtücü bek kafalarını sıcak sabunlu su ile temizleyin ve iyice kurulayın. Bunları bulaşık makinesine atmayın. Gaz çıkış yerlerinin tamamen temiz olduklarıından emin olun.
Tencere yerleştirdiğiniz kısımdaki izgaraların doğal rengi, ısı nedeniyle zamanla değiştirebilir.

Ürünü temizleme

Yemek kalıntılarının yanmasını önlemek için her kullanımdan sonra ocağı temizleyin.
Yemek artiklarını temizlemek için yumuşak bir bez veya süngerle su kullanın. Koruyucu temizlik maddeleri kullanmanızı tavsiye ederiz.
Ocağa dökülen şeker içerikli şeyleri hemen temizleyin.

BAKIM VE TAMIR

Herhangi bir bakım işlemi yapmadan önce, cihazın şebeke bağlantısını kesin.

Çalıştırma ile ilgili herhangi bir sorunla karşılaşmanız durumunda, Franke Teknik Servis Merkezi'ne başvurun.

Elektrikli bileşenlerin bakımının sadece üretici veya müşteri hizmetleri tarafından gerçekleştirildiğinden emin olun. Sadece orijinal yedek parçaları kullanın.

Hasarlı kabloların sadece üretici veya müşteri hizmetleri tarafından değiştirildiğinden emin olun.

Müşteri hizmetleriyle irtibata geçerken lütfen aşağıdaki bilgileri temin edin:

- arıza türü

- ürün modeli (Art. / Cod.)

- seri numarası (S.N.)

Bu bilgi broşürde veya ocağın alt kısmında yer almaktadır.

Ocak düzgün bir şekilde çalışmazsa, Franke Teknik Servis Merkezini aramadan önce problemi belirlemek için Sorun Giderme Kılavuzuna bakın:

SORUN GİDERME KILAVUZU

Arıza tipi Aşağıdaki kontrol edin
A	1	Gaz veya elektrik kaynağının kapalı olmadığını
Ocak gözü yanmıyor, yanık kalmıyor veya alev sabit değil	2	Gaz besleme musluğu açık değil
	3	Yeniden doldurulabilir gaz silindirinin (sıvı gaz) boş olmadığını
	4	Ocak gözü açıklıklarının tıkalı olmadığını
	5	Tapa ucunun kirli olmadığını
	6	Brülörün tüm parçaları doğru konumlandırılmamış
	7	Ocağın yakınlarında hava akımı olmadığını
	8	Brülörü yakarken, düğmeye, koruma cihazını etkinleştirmek için yeterli süre boyunca basılmamış (sayfa 163 "Kullanım amacı"a bakın)
	9	Termokuplun yanındaki ocak gözü açıklıklarının tıkalı olmadığını
	10	Minimum gaz ayarı doğru değil
B	11	Kabın tabanı tamamen düz değil
Kaplar (tencereler, tavalar, çaydanlıklar) sabit değil	12	Kap, brülörün üstünde ortalanmamış
	13	Izgaraların değiştirilmediğini veya yanlış yerleştirilmediğini

Yukarıdakileri kontrol ettikten sonra arıza devam ederse en yakın Franke Teknik Servisi ile irtibata geçin.

ELDEN ÇIKARMA

Ambalaj

Tüm ambalaj malzemeleri (karton, plastik film (PE) ve polistiren (EPS)) işaretlenmeli ve mümkünse geri dönüşüm için toplanmalı ve çevre dostu bir yöntemle bertaraf edilmelidir.

Bağlantıyı kesme

Ürünün şebekeyle bağlantısını kesin. Sabit ürünlerde bu işlem kalifiye bir elektrikçi tarafından gerçekleştirilmelidir.

Elden çıkarma

Ürün veya ambalaj üzerindeki sembol, ürünün evsel atıklarla beraber atılmaması gerektiğini gösterir.

Atılacak ürünü, elektrikli ve elektronik ürünlere özel atık toplama noktası yoluyla elden çıkarın.

Elektrikli ve elektronik cihazlarda kullanılan tehlikeli maddelerin azaltılmasına ve atıkların atılmasına ilişkin 2012/19/EU sayılı Direktifle uyumlu olarak.

Hurdaya çıkarılan ürünün daha sonra geri dönüşüm, arıtım ve çevre dostu bir şekilde bertarafı için bağımsız olarak uygun bir şekilde toplanması, çevre ve sağlık üzerindeki potansiyel olumsuz etkinin önlenmesini sağlar ve ev aleti üretiminde kullanılan malzemelerin geri dönüştürülmesini kolaylaştırır.

MÜŞTERI HIZMETLERI

Arka sayfada veya www.franke.com adresindeki web sayfamızda ülkeniz için verilen irtibat adresine başvurun

Franke Mutfak ve Banyo

Sistemleri Sanayi

ve Ticaret A.S.

41400 Gebze Kocaeli

Phone [phone]

Ukraine

Franke Ukraina LLC

02081 Kyiv

Phone [phone]
