NÁVOD NA OBSLUHU HMA 755 4G DCL FRANKE

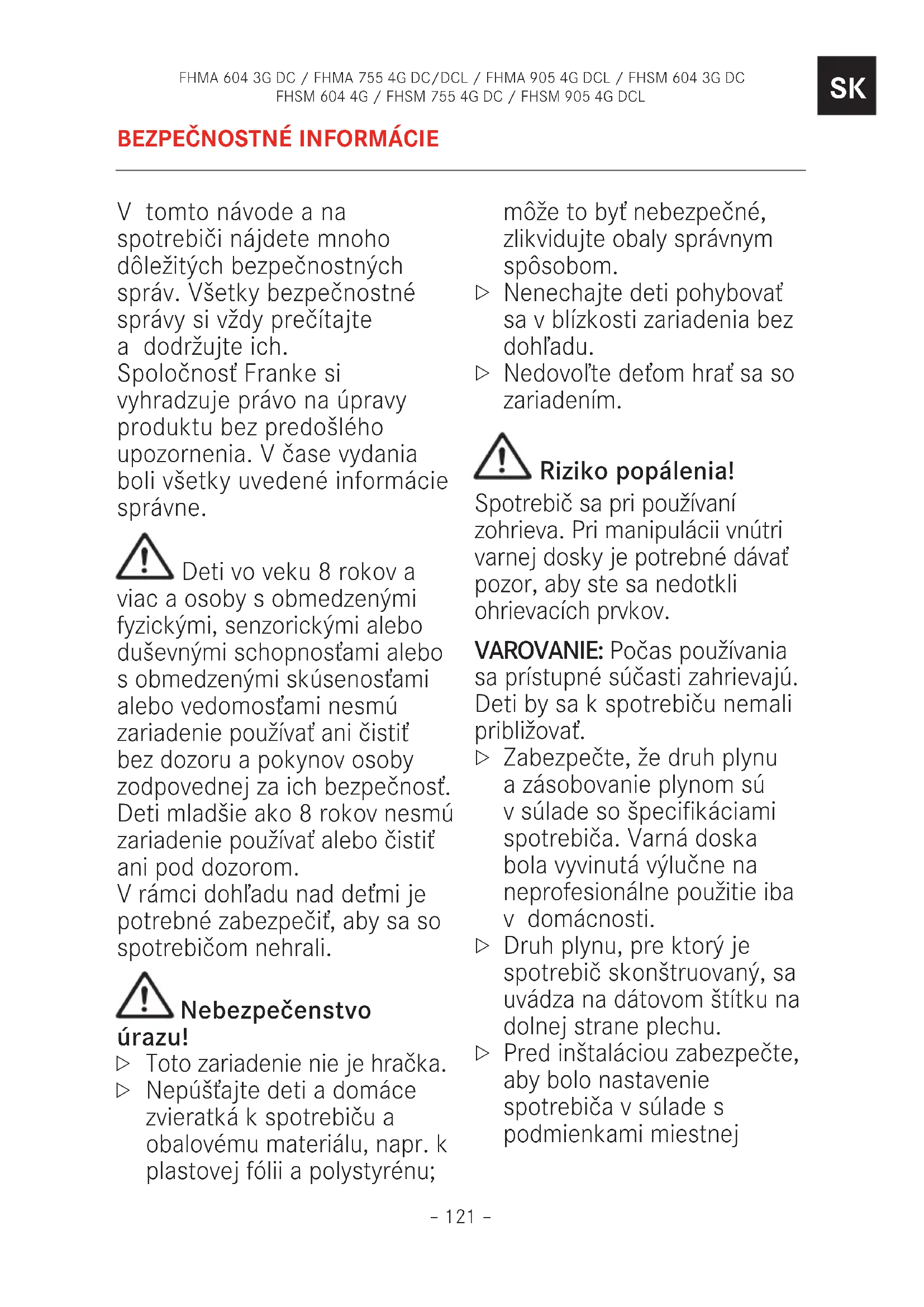

V tomto návode ana spotrebiči nájdete mnoho dôležitých bezpečnostných správ. Všetky bezpečnostné správy si vždy prečítajte a dodržujte ich. Spoločnosť Franke si vyhradzuje právo na úpravy produktu bez predošlého upozornenia. V čase vydania boli všetky uvedené informácie správne. Deti vo veku 8 rokov a viac a osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s obmedzenými skúsenosťami alebo vedomosťami nesmú zariadenie používať ani čistiť bez dozoru a pokynov osoby zodpovednej za ich bezpečnosť. Deti mladšie ako 8 rokov nesmú zariadenie používať alebo čistiť ani pod dozorom. V rámci dohľadu nad deťmi je potrebné zabezpečiť, aby sa so spotrebičom nehrali. Nebezpečenstvo úrazu!

Nepúšťajte deti a domáce zvieratká k spotrebiču a obalovému materiálu, napr. k plastovej fólii a polystyrénu; môže to byť nebezpečné, zlikvidujte obaly správnym spôsobom.

Nenechajte deti pohybovať sa v blízkosti zariadenia bez dohľadu.

Nedovoľte deťom hrať sa so zariadením. Riziko popálenia! Spotrebič sa pri používaní zohrieva. Pri manipulácii vnútri varnej dosky je potrebné dávať pozor, aby ste sa nedotkli ohrievacích prvkov. VAROVANIE: Počas používania sa prístupné súčasti zahrievajú. Deti by sa k spotrebiču nemali približovať.

Zabezpečte, že druh plynu a zásobovanie plynom sú v súlade so špecifikáciami spotrebiča. Varná doska bola vyvinutá výlučne na neprofesionálne použitie iba v domácnosti.

Druh plynu, pre ktorý je spotrebič skonštruovaný, sa uvádza na dátovom štítku na dolnej strane plechu.

Tento spotrebič nie je pripojení k zariadeniu na odsávanie spalín. Musí byť inštalovaný a pripojený vsúlade saktuálnymi predpismi pre inštaláciu. Osobitnú pozornosť treba venovať príslušným požiadavkám týkajúcim sa vetrania.

Podmienky pre úpravu tohto spotrebiča sú uvedené na štítku (alebo tabuľke s údajmi).

Venujte osobitnú pozornosť príslušným predpisom o vetraní.

Pred zatvorením krytu (ak je ním zariadenie vybavené) sa uistite, že horáky sú studené. Riziko úrazu elektrickým prúdom pri vniknutí tekutiny! Zariadenie obsahuje elektrické komponenty.

Ubezpečte sa, že sa do zariadenia nedostane žiadna tekutina.

V prípade, že plamene zhoráka náhodne zhasnú, horák vypnite aaspoň 1 minútu sa ho nepokúšajte znova zapáliť.

Spotrebič nezapínajte viac ako 15 sekúnd. Ak sa po 15 sekundách horák nezapáli, prestaňte spotrebič používať, otvorte dvierka priehradky a/alebo počkajte aspoň 1 minútu, kým sa znova pokúsite horák zapáliť.

Zabezpečte, aby bol spotrebič nainštalovaný spôsobom, ktorý umožňuje odpojiť ho od elektrického napájania so vzdialenosťou medzi kontaktmi (3 mm), ktorá zabezpečuje úplné odpojenie vpodmienkach prepätia kategórie III.

Uistite sa, že zariadenie je pripojené k uzemňovaciemu systému v súlade s platnými predpismi. UPOZORNENIE: Pri použití plynového spotrebiča na varenie vzniká v miestnosti, kde je nainštalovaný, teplo, vlhko aspaliny.

Zabezpečte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa. Nechajte otvorené prirodzené vetracie otvory alebo nainštalujte mechanické vetracie zariadenie (digestor).– 123 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

Neovládajte spotrebič externým časovým spínačom ani samostatným systémom diaľkového ovládania. UPOZORNENIE: Proces varenia musí prebiehať pod dohľadom. Na krátky proces varenia treba dohliadať bez prerušenia.

Nikdy nepoužívajte špongie na drhnutie, drôtenku, kyselinu chlorovodíkovú alebo iné produkty, ktoré by mohli poškriabať povrch alebo na ňom zanechať stopy.

Nikdy nepoužívajte ostré predmety, pretože by mohli poškodiť tesnenie medzi obrubou a pracovnou doskou.

Zabezpečte, že plynové výstupné zóny sú dokonale čisté.

Tieto pokyny platia, iba ak je na spotrebiči symbol krajiny. Ak sa symbol na spotrebiči neukáže, preštudujte si technickú príručku, kde nájdete potrebné pokyny týkajúce sa úpravy spotrebiča na podmienky používania v danej krajine. Riziko požiaru!

Na varných plochách neskladujte predmety. VAROVANIE: Automatické varenie s olejom alebo tukom na varnej ploche alebo varenie s olejom alebo tukom bez dohľadu môže byť nebezpečné a mať za následok požiar. Horúci olej ľahko vzplanie.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 124 –

horáky Zdroj tepla Celkový menovitý výkon G20 (m3/h) Celkový menovitý výkon G30/G31 (g/h) Vzduch potrebné na spustenie

Inštaláciu a pripojenie elektriny/plynu musí vykonať špecializovaný pracovník slicenciou. Výrobca odmieta zodpovednosť za zranenie osôb alebo vecné škody vzniknuté v dôsledku nedodržania týchto ustanovení. Plynová prípojka musí zodpovedať predpisom platným v krajine v čase inštalácie.

Zabezpečte, aby zariadenie bolo zapojené priamo do sieťovej zásuvky. Zabezpečte, aby sa na pripojenie zariadenia nepoužili žiadne adaptéry, viacnásobné zásuvky alebo predlžovacie káble. Požiadavky na skrinku Táto príručka sa týka zabudovanej plynovej varnej dosky triedy 3, ktorej elektrická časť patrí k typu Y. Plynové potrubie sa nesmie dotýkať bokov rúry pod varnou doskou. Zložky vstavaných jednotiek (umelé hmoty a dyhové drevo) musia byť spojené teplovzdornými lepidlami (min. 100 °C): Použitie nevhodných materiálov a lepidiel môže mať za následok deformácie a oddeľovanie. Vetranie miestnosti musí byť v súlade smiestnymi predpismi. Kuchynský prvok musí poskytovať dostatok miesta na elektrické pripojenie spotrebiča. Important: Vo vzťahu k miere ochrany proti požiarnym rizikám patria tieto zariadenia k typu „Y“. Minimálna vzdialenosť od okraja spotrebiča je 150 mm pre bočnú stenu, 50 mm pre zadnú a 700 mm pre skrinky nad ním. Spotrebič sa odporúča zabudovať do pracovných dosiek s hrúbkou 40 mm. Ak sú rozmery odlišné, prípadné úpravy musí riadiť technik. Poznámka: Ak je nad varnou doskou nainštalovaný digestor, vzdialenosť, ktorú treba dodržať, nájdete v návode na montáž digestora.

Ak spotrebič nie je inštalovaný nad rúrou, nainštalujte oddeľovaciu priečku.

Inštalačná procedúra Spotrebič je pripevnený k jednotke pomocou poskytnutých držiakov a príslušenstva.

Zabezpečte, aby bol po nainštalovaní spotrebiča voľný prístup k upevňovacím prvkom vpredu aj vzadu.

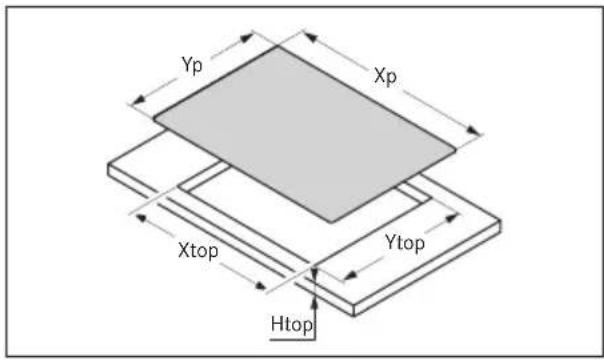

Podľa uvedených rozmerov pripravte otvor v kuchynskej doske. Ubezpečte sa, že dodržíte uvedené rozmery.

Odstráňte akýkoľvek prebytočný tesniaci prúžok. Pripojenie k prívodu plynu

Spotrebič môžete pripojiť k prívodu plynu v súlade s platnými predpismi iba potom, čo sa uistíte, že je nastavený na druh plynu, ktorý sa bude používať. Inak vykonajte kroky opísané v odseku „Výmena vstrekovačov“.

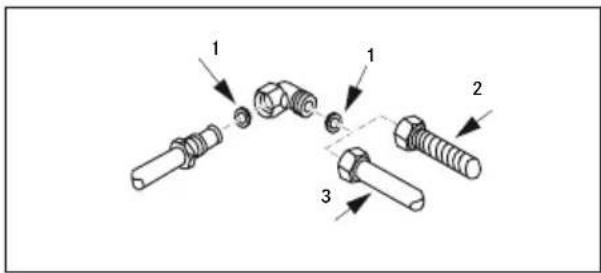

Pre skvapalnený plyn použite redukčné ventily v súlade s platnými predpismi. Pripojenie k prívodu plynu sa dá vykonať dvoma spôsobmi: A. Pripojte plynovú varnú dosku pomocou pevnej medenej rúrky s priemerom 12 mm (3). Použite elastomérové tesnenie dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie (1). B. Pripojte varnú dosku pomocou pružnej oceľovej rúrky s neprerušovaným povrchom (2). Aj v tomto prípade použite tesnenie dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie (1). Maximálna dĺžka hadice je 2 metre. DÔLEŽITÉ: ak sa použije hadica z nehrdzavejúcej ocele, musí byť nainštalovaná tak, aby sa nedotýkala nijakej pohyblivej časti nábytku. Musí prechádzať cez oblasť, kde nie sú nijaké prekážky, a kde je možné skontrolovať ju po celej dĺžke.

Po pripojení k prívodu plynu zapáľte horáky a otáčajte gombíkmi z maximálnej do minimálnej polohy, aby ste skontrolovali stabilitu plameňa.

Po dokončení pripojenia použite mydlovú vodu na zistenie akejkoľvek netesnosti.

Pre Spojené kráľovstvo, Severné Írsko a Írsku republiku.

Zabezpečte nasledovné: – Charakteristiky elektrického systému vašej domácnosti (napätie, maximálny výkon a prúd) sú kompatibilné s charakteristikami vašej varnej dosky FRANKE. – K zástrčke a zásuvke je ľahký prístup a sú umiestnené tak, aby pri vyťahovaní zástrčky nebola prístupná žiadna časť pod prúdom. – Pri výmene napájacieho kábla sa použije kábel typu 3 x 0,75 mm H05RR-F. – Koncovky dvoch spotrebičov nemú byť zapojené do rovnakej zásuvky. – Dodržiavajú sa polarity voľných koncoviek ((modrý = neutrál = (1)/žltý a zelený = uzemnenie = (2)/hnedý =vodič pod prúdom = (3)).

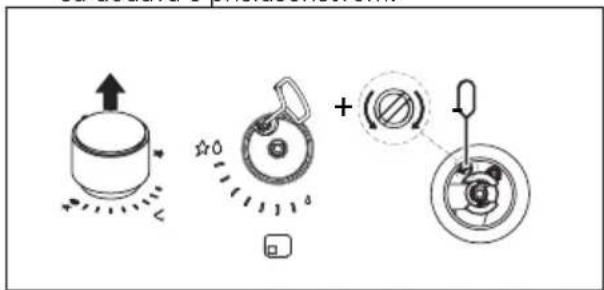

Prispôsobenie pre rôzne typy plynu Upozornenie: Tento úkon musí vykonať kvalifikovaný technik. Nastavenie minimálneho plameňa

Zasuňte skrutkovač medzi tesnenie a kry tak ďaleko, kým sa nedotkne nastavovacej skrutky.

Nastavte minimálny plameň otáčaním nastavovacej skrutky v smere ručičiek na zníženie plameňa a proti smeru ručičiek na zvýšenie plameňa. Nastavovací skrutkovač sa dodáva s príslušenstvom.

Výmena vstrekovačov Nedodané vstrekovače si treba vyžiadať od služby zákazníkom. Dôležité: všetky spotrebiče sú vo výrobe nastavené na zemný plyn (G20). Ak sa má použiť iný druh plynu, vymeňte vstrekovače nasledovným spôsobom: – Odstráňte mriežky, kryty horáka a rozdeľovače plameňa; – Odskrutkujte staré vstrekovače a nahraďte ich dodanými kusmi, ktoré sú vhodné pre prívod plynu, pričom sa ubezpečte, že značenie zodpovedá údajom v tabuľke; – Znova nasaďte rozdeľovače plameňa, kryty horáka a mriežky; Tieto horáky si nevyžadujú nastavenie vzduchu.

Prístup k varnej doske Na prístup k doske, ktorá obsahuje funkčné prvky, postupujte takto: – Odstráňte mriežky, kryty horáka a rozdeľovače plameňa; – Odstráňte otočné gombíky tak, že ich vytiahnete z príslušných kolíkov; – Odstráňte skrutky, ktoré pripevňujú horáky k varnej doske; – Zdvihnite varnú dosku. Dôležité: Pri zmene spotrebiča na iný typ plynu nalepte príslušnú nálepku (priloženú ako príslušenstvo) na určené miesto na údajovom štítku. Pre fungovanie so skvapalneným plynom (G30 alebo G31) sa nastavovacia skrutka výšky plameňa musí zaskrutkovať až na maximum. Tieto spotrebiče sa dodávajú v kategórii II 2H3+.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 128 –

UPOZORNENIE: Tento spotrebič je určený iba na varenie Nesmie sa používať na iné účely, napríklad na vykurovanie miestnosti.

Neťahajte spotrebičom alebo napájacím káblom na jeho vytiahnutie zo zásuvky.

Keď sa varná plocha nepoužíva, zatvorte prívodný plynový kohútik. Riziko popálenia!

Nedotýkajte sa podložky na hrnce počas používania.

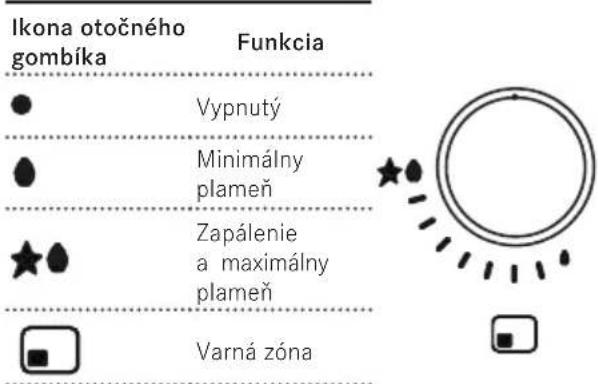

Nedotýkajte sa spotrebiča mokrými časťami tela. Zapálenie horákov Varná doska sa zapaľuje ovládacími gombíkmi. Horák zapáľte nasledovne: – Stlačte požadovaný otočný gombík a otočte ho na maximum. Držte ho do zapálenia plameňa. – Držte gombík stlačený 3 – 4 sekundy, aby iskry mohli zapáliť plyn vychádzajúci z horáka aumožnili zohriatie termočlánku. – Potom gombík pustite a otáčajte s ním proti smeru ručičiek, aby ste nastavili požadovanú úroveň plameňa. Ak plameň nezostane horieť, zopakujte postup od kroku 1. Ikona otočného gombíkaFunkciaVypnutýMinimálny plameňZapálenie a maximálny plameňVarná zóna Varná plocha je určená na každodenné používanie. Známky použitia ako škrabance alebo viditeľné odery materiálu od hrncov alebo panvíc sú normálne. Intenzívne používanie vedie k viditeľnejším známkam používania. Spotrebič v takých prípadoch naďalej pracuje dokonale a prípadná sťažnosť nie je odôvodnená. Bezpečnosť je vždy zaručená.

V prípade tepelnej poruchy vypnite platničku a nechajte ju úplne vychladnúť.

Neklaďte na ňu žiaden riad. Za žiadnych okolností ju neochladzujte studenou vodou.

Nelezte na spotrebič. Spotrebič je vyrobený v súlade spríslušnou účinnou bezpečnostnou normou abezpečnostnými požiadavkami smernice týkajúcej sa plynov. Automatický poistný ventil Tieto varné dosky majú bezpečnostné zariadenie, ktoré automaticky uzatvorí tok plynu, ak plameň náhodou zhasne pri prievane, vyliatí tekutiny z hrnca alebo dočasnom prerušení prívodu plynu. Toto zariadenie sa aktivuje asi 30 sekúnd od zhasnutia plameňa. Použitie horáka Aby bola spotreba plynu nižšia a účinnosť vyššia, používajte hrnce svhodnou šírkou podľa horáka, aby plameň nepresahoval cez okraje (dodržte hodnoty uvedené v nasledujúcej tabuľke): HorákDno hrnca max. Ø (odporúčaný)Dvojitá korunka 160 -240 mmRýchly 140 - 220 mmPolovične rýchly 140 - 200 mmPomocný 60 - 140 mm Použitie väčších hrncov ako sú stanovené môže spôsobiť nadmerné zahriatie otočných gombíkov a ich hornej časti a pri dlhšom používaní aj zožltnutie krytu (ak je z nerezovej ocele). Spoločnosť Franke odmieta akúkoľvek zodpovednosť za škodu spôsobenú takýmto používaním (obr. 1).

Nepoužívajte dva horáky naraz s jednou nádobou, napríklad panvicu alebo pekáč na ryby (obr. 1). Nesprávne používanie mriežok môže varnú dosku poškodiť: neklaďte mriežku naopak, ani ju neposúvajte po varnej doske. Ak používate liatinové palacinkárne, kameninu, terakotové nádoby, nepoužívajte ich dlhšie ako 20 minút. V prípade dlhšieho varenia nastavte horák na minimum. Rozptyľovače tepla, ako je napríklad kovová sieťka, či iné typy neodporúčame.UPOZORNENIE: Používanie určitých panvíc alebo hrncov môže spôsobiť dočasnú miernu deformáciu oceľového varného povrchu. Je to normálne a neovplyvňuje to prevádzku spotrebiča.

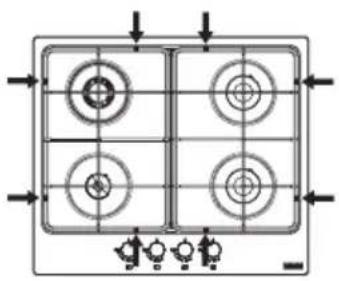

(obr. 1)FORBIDDEN Správna poloha mriežok Uistite sa, že mriežky s gumovými pätkami sú umiestnené v správnej polohe, ako je vyznačené šípkami na obrázkoch nižšie:

Nečistite spotrebič a jeho príslušenstvo, kým nevychladnú. Nepoužívajte horľavé kvapaliny v blízkosti spotrebiča.Pred vykonaním akéhokoľvek čistenia alebo údržby: Vypnite spotrebič.Jedlo, ktoré náhodou spadne na povrch, funkčné alebo estetické prvky varnej dosky alebo k nim priľne, sa nesmie konzumovať.FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 130 –

Na čistenie zvyškov jedla používajte mäkkú handričku alebo špongiu a vodu. Odporúčame použiť ochranné čistiace prostriedky.

Okamžite odstráňte akékoľvek potraviny s vysokým obsahom cukru, ktoré sa vylejú na varnú dosku.

Mriežky, hlavice horákov a rozptyľovače plameňa čistite teplou mydlovou vodou apozorne ich vyutierajte. Neumývajte v umývačke riadov. Zabezpečte, že plynové výstupné zóny sú dokonale čisté.

Prirodzená farba podložiek na hrnce v úseku na položenie hrncov sa môže postupom času zmeniť v dôsledku pôsobenia tepla.

Ubezpečte sa, že údržbu elektrických komponentov vykonáva iba výrobca alebo zákaznícky servis. Používajte iba originálne náhradné diely.

Ubezpečte sa, že výmenu poškodených káblov vykonáva iba výrobca alebo zákaznícky servis.

Pri oslovení zákazníckeho servisu poskytnite nasledujúce informácie: – typ poruchy – model spotrebiča (Art. - Výr.) – sériové číslo (S.N.) Tieto informácie sa uvádzajú na údajovom štítku v brožúrke alebo pod varnou doskou.

Ak varná doska nefunguje správne, prv než zavoláte servisné stredisko Franke, pozrite si Pokyny na odstraňovanie porúch, aby ste zistili, v čom je problém. POKYNY NA ODSTRAŇOVANIE PORÚCHTyp poruchy Skontrolujte, či: Horák sa nezapaľuje, nezostáva horieť alebo plameň nie je stabilný. Prívod plynu alebo elektriny nie je vypnutý Kohútik na prívode plynu nie je otvorený. Plynová bomba (tekutý plyn) nie je prázdna. Otvory horáka nie sú upchaté. Koniec zástrčky nie je znečistený. Nie sú správne uložené všetky časti horáka. V blízkosti varnej dosky nie je prievan. Pri zapaľovaní horáka nebol gombík dostatočne stlačený, aby sa aktivovalo ochranné zariadenie (pozri str. 127 „Určené použitie“) Otvory horáka v blízkosti termočlánku nie sú upchaté. Minimálne nastavenie plynu nie je správne. Nádoby (hrnce, panvice, kanvice) nie sú stabilné. Spodok nádoby nie je dokonale rovný. Nádoba nie je uložená v strede horáka. Mriežky neboli vymenené alebo uložené nesprávne. Ak porucha pretrváva aj po kontrolách uvedených vyššie, obráťte sa na najbližší servis Franke.– 131 – FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

LIKVIDÁCIA Balenie Všetky obalové materiály (lepenka, umelohmotná fólia (PE) a polystyrén (EPS)) sú označené a pokiaľ je to možné, mali by sa zozbierať na recyklovanie a odstrániť ekologicky šetrným spôsobom. Odpojenie

Odpojte spotrebič od elektrickej siete. Pokiaľ je spotrebič pevne pripojený, úlohu musí vykonať kvalifikovaný elektrotechnik. Likvidácia Príslušný symbol na zariadení alebo obale znamená, že sa zariadenie nemôžete likvidovať s komunálnym odpadom.

Vyradené zariadenia likvidujte na špeciálnom zbernom mieste pre elektrické a elektronické zariadenia. V súlade so smernicou 2012/19/EÚ o znížení nebezpečných látok používaných v elektrických a elektronických prístrojoch a o likvidácii odpadu. Správny separovaný zber odpadu vyradených spotrebičov na následné recyklovanie, spracovanie a ekologicky šetrnú likvidáciu pomáha predchádzať potenciálnym negatívnym dopadom na životné prostredie a zdravie, a uľahčuje recyklovanie materiálov použitých pri výrobe spotrebiča.

Pozrite si kontaktnú adresu pre vašu krajinu na zadnej strane návodu alebo na našej internetovej stránke: www.franke.comFHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DCFHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL – 132 –
