Ürün Tipi	Davlumbaz
Marka	Elica
Model	ELITE 14 PRF0037990B
Versiyon	Emişli (dış tahliye) veya filtreli (iç sirkülasyon)
Elektrik Beslemesi	230 V – 50/60 Hz
Hız Sayısı	3
Aydınlatma	3 W ampul – E14 duy – 230 V
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir (aylık temizlik)
Karbon Filtre	İsteğe bağlı, her 4 ayda bir değiştirilmelidir
Minimum Mesafe (elektrikli)	≥ 50 cm
Minimum Mesafe (gaz)	≥ 65 cm
Kurulum Tipi	Ankastre
Malzeme	Paslanmaz çelik
Kumandalar	Butonlu (açma/kapama, hız 1/2/3, aydınlatma)
Filtre Bakımı	Yağ filtresi: aylık temizlik; karbon filtre: her 4 ayda bir değişim
Lamba Değişimi	3 W E14 ampul (referans DRGSB/C/UB-3/27/1B-230-E14-55)

Sık sorulan sorular - ELITE 14 PRF0037990B ELICA

Davlumbaz ile ocak arasında uyulması gereken minimum mesafe nedir?

Elektrikli ocaklar için minimum mesafe 50 cm; gazlı veya karma ocaklar için 65 cm'dir. Ocak üreticisi daha büyük bir mesafe belirtiyorsa, bu geçerlidir.

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda bir temizlenmelidir. Aşındırıcı olmayan bir deterjanla elde yıkayabilir veya bulaşık makinesinde düşük sıcaklıkta hızlı programda yıkayabilirsiniz. Bulaşık makinesinde yıkama renk solmasına neden olabilir, ancak filtreleme performansı değişmez.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre en fazla 4 ayda bir değiştirilmelidir. Temizlenemez veya yeniden kullanılamaz. Sıklık, kullanıma ve yağ filtresinin düzenli temizliğine bağlıdır.

Davlumbazın ampulü nasıl değiştirilir?

Davlumbazın fişini çekin. Ampulün soğumasını bekleyin. Emiş ızgarasını çıkarın. Hasarlı ampulü, 3 W, E14 duy, 230 V tipinde (referans ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55) yeni bir ampulle değiştirin. Izgarayı tekrar takın.

Davlumbazı devridaim modunda kullanabilir miyim?

Evet, davlumbaz filtreli (iç devridaim) versiyonda çalışabilir. Bunun için bir aktif karbon filtre (bazı modellerde verilmez) takmalısınız. Hava, odaya geri gönderilmeden önce yağdan ve kokulardan arındırılır.

Hangi tür güç kablosu verilir ve hasar durumunda ne yapılmalıdır?

Davlumbaz özel bir güç kablosuyla birlikte verilir. Hasarlanması durumunda teknik destek servisinden yeni bir kablo isteyin. Hasarlı kablo kullanmayın.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, davlumbazı her zaman yağ filtresi doğru şekilde takılıyken kullanmak zorunludur. Filtresiz kullanım cihaza zarar verebilir ve yangın riski oluşturabilir.

Davlumbaz elektriksel olarak nasıl bağlanır?

Davlumbaz, kurulumdan sonra erişilebilir uygun bir duvar prizine takılmalıdır. Doğrudan bağlantı gerekiyorsa, tam bağlantı kesme için standart bir devre kesici takın. Etiket üzerindeki voltaja (230 V) uyun.

Davlumbaz çalışmazsa ne yapmalıyım?

Önce ampulün doğru takıldığını kontrol edin. Aydınlatma hala çalışmıyorsa, satış sonrası servisi arayın. Davlumbazın elektrik beslemesinin olduğundan emin olun.

Kullanım sırasında çevresel etki nasıl azaltılır?

Pişirme sırasında minimum hızı kullanın ve davlumbazı birkaç dakika daha çalıştırın. Yüksek hızları yalnızca yoğun duman durumunda kullanın. Yağ filtresini düzenli temizleyin ve karbon filtreyi gerektiğinde değiştirin. Verimliliği artırmak ve gürültüyü azaltmak için önerilen maksimum çaplı tahliye borusu kullanın.

KULLANIM KILAVUZU ELITE 14 PRF0037990B ELICA

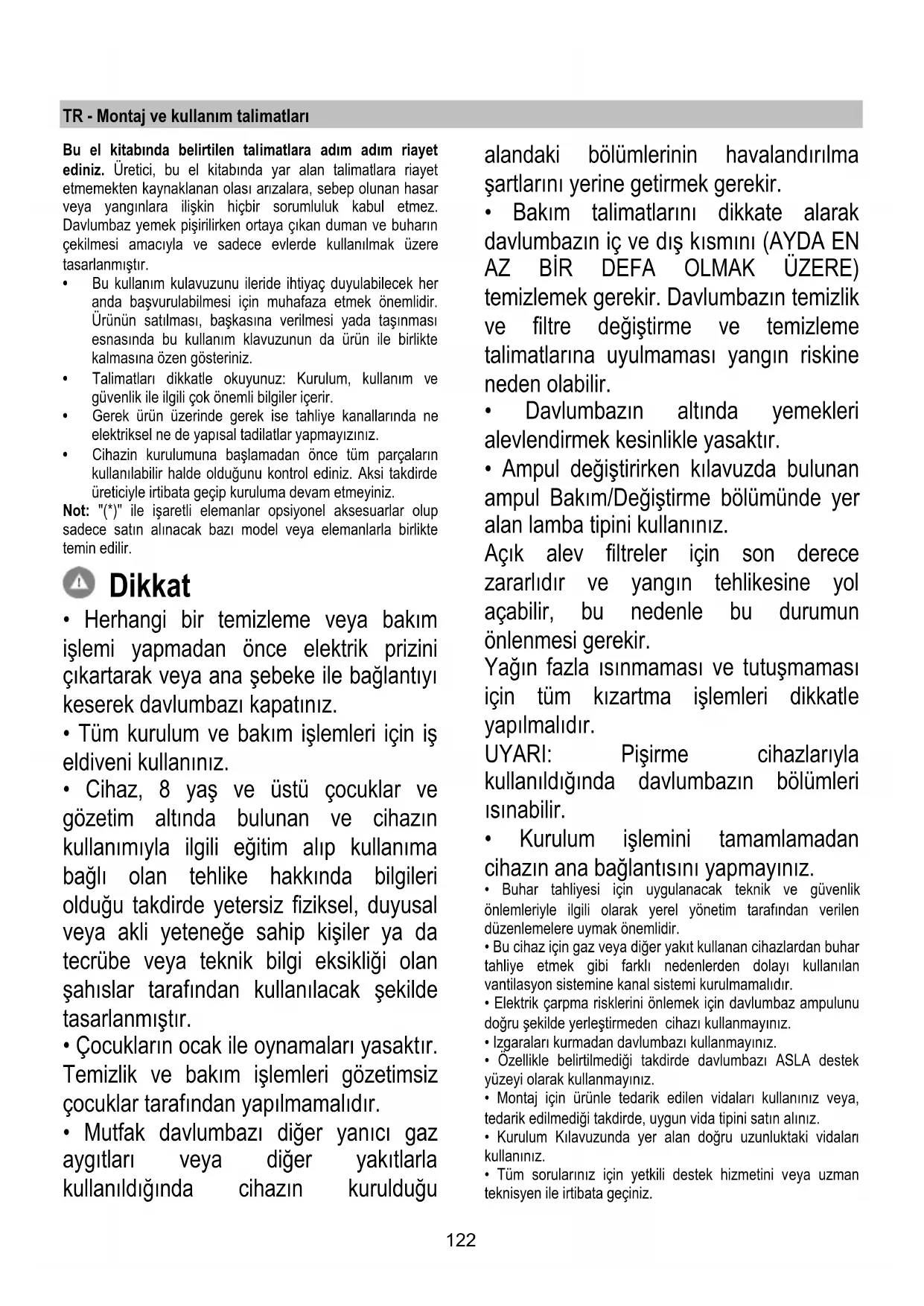

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın sevk edilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde, gerekse hava kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçiniz. Kuruluma devam etmeyiniz.

Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çekerek veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma ilişkin tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da deneyim veya teknik bilgi eksikliği olan kişiler tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı diğer yanıcı gaz cihazları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu

alandaki bölümlerin havalandırma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir. Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatli yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için, gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sisteme kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla. Doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hız(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye

borusu sayesinde dışarıya atılırlar.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çap, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

! Mümkün olan en kısa boyda tahliye borusu kullanın ! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90° ). ! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

Dikkat! Cihazla birlikte karbon filtre (monte edilmiş veya kit olarak) verilmediği takdirde, sipariş edilmelidir.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokudan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Dikkat! Cihazla birlikte karbon filtre verilmediği takdirde, sipariş edilmelidir ve yerine takılmalıdır.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısımları arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı, varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştirin. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

Montaj

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin. Varsa aktif karbon filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir. (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi, garanti kartı vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

Bu davlumbaz bir kabine veya başka bir desteğe oturtulmak üzere tasarlanmıştır.

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

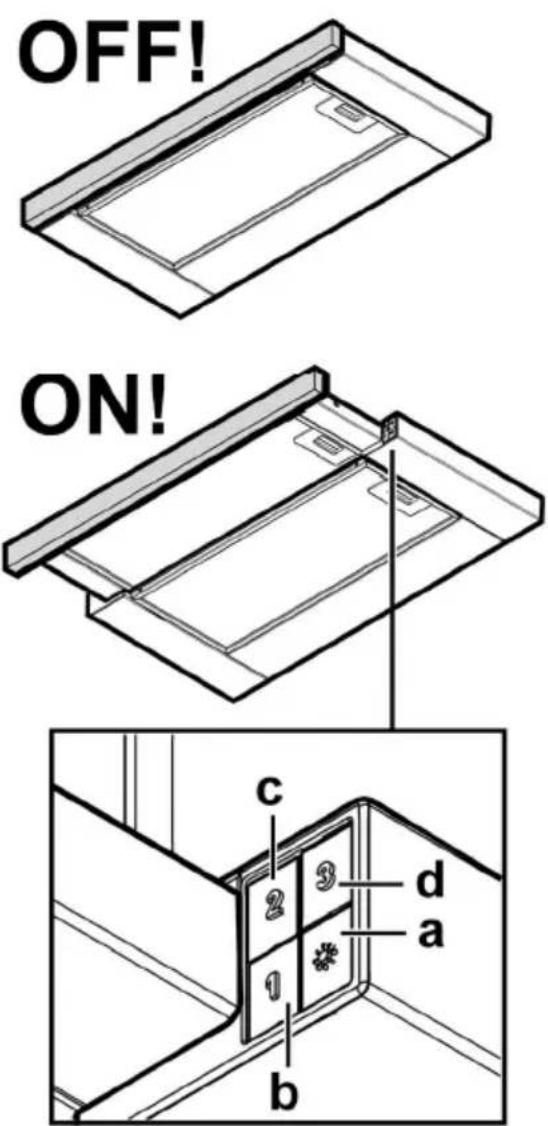

a. ON (Açık)/OFF (kapalı) itek düğmesi b. OFF (kapalı)/1. hız düğmesi c. 2. hız seçimi d. 3. hız seçimi

Bakım

Temizleme

SADECE ilk suya batırılmış bir bez ve normal sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 10-21

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde) Şekil 20

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtresi, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanamaz ve yeniden kullanılabilir hale getirilemez.

Antigres filtrelerini çıkarınız.

Yer taraf için bir adet karbonlu filtreyi yerleştirip davlumbaza takınız.

Antigres filtrelerini yeniden yerine takınız.

Lambaları değiştirme

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çekilebilir bölümü tamamen çıkarın.

Ampul gözüne ulaşmak için anti-gres filtresini koruyan ızgarayı veya anti-gres filtresini çıkartınız.

Hasarlı lambayı çıkarıp, yenisiyle değiştirin (aşağıdaki tabloya başvurun):

Lamba	Güç (W)		Soket
	3		E14
Gerilim (V)		Boyut (mm)
230		55 (Işkı Merkezi Uzunluğu)
ILCOS D Kodu (IEC 61231'e güre)
DRGSB/C/UB-3/27/1B-230-E14-55

Izgarayı tekrar yerine yerleştiriniz.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
