ELITE 14 PRF0037990B - Digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	ELITE 14 PRF0037990B
Verzia	Odsávacia (vonkajší odvod) alebo filtračná (recirkulácia)
Elektrické napájanie	230 V – 50/60 Hz
Počet rýchlostí	3
Osvetlenie	Žiarovka 3 W – pätica E14 – 230 V
Tukový filter	Kovový, umývateľný v umývačke riadu (mesačné čistenie)
Uhlíkový filter	Voliteľný, vymieňať každé 4 mesiace
Minimálna vzdialenosť (elektrický)	≥ 50 cm
Minimálna vzdialenosť (plyn)	≥ 65 cm
Typ inštalácie	Zabudovateľný
Materiál	Nerezová oceľ
Ovládanie	Tlačidlá (zap./vyp., rýchlosť 1/2/3, osvetlenie)
Údržba filtrov	Tukový filter: mesačné čistenie; uhlíkový filter: výmena každé 4 mesiace
Výmena žiarovky	Žiarovka 3 W E14 (referencia DRGSB/C/UB-3/27/1B-230-E14-55)

Často kladené otázky - ELITE 14 PRF0037990B ELICA

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre elektrickú varnú dosku je minimálna vzdialenosť 50 cm; pre plynovú alebo kombinovanú dosku je 65 cm. Ak výrobca dosky uvádza väčšiu vzdialenosť, táto má prednosť.

Ako čistiť tukový filter?

Kovový tukový filter sa musí čistiť raz za mesiac. Môžete ho umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Pozor, umývanie v umývačke môže spôsobiť zmenu farby, ale filtračný výkon zostáva nezmenený.

Kedy treba vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa musí vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať. Frekvencia závisí od používania a pravidelnosti čistenia tukového filtra.

Ako vymeniť žiarovku digestora?

Odpojte digestor. Počkajte, kým žiarovka vychladne. Odstráňte saciu mriežku. Vymeňte poškodenú žiarovku za novú typu 3 W, pätica E14, 230 V (referencia ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Namontujte späť mriežku.

Môžem používať digestor v režime recirkulácie?

Áno, digestor môže fungovať v filtračnej verzii (vnútorná recirkulácia). Na to musíte nainštalovať aktívny uhlíkový filter (nie je súčasťou niektorých modelov). Vzduch je odtučnený a deodorizovaný pred vrátením do miestnosti.

Aký typ napájacieho kábla je dodávaný a čo robiť v prípade poškodenia?

Digestor je dodávaný so špeciálnym napájacím káblom. V prípade poškodenia požiadajte o nový kábel technickú podporu. Nepoužívajte poškodený kábel.

Môžem používať digestor bez tukového filtra?

Nie, je nevyhnutné vždy používať digestor so správne namontovaným tukovým filtrom. Používanie bez filtra môže poškodiť spotrebič a predstavuje riziko požiaru.

Ako elektricky zapojiť digestor?

Digestor musí byť zapojený do vyhovujúcej nástennej zásuvky prístupnej po inštalácii. Ak je potrebné priame pripojenie, nainštalujte normalizovaný istič na úplné odpojenie. Dodržujte napätie uvedené na výrobnom štítku (230 V).

Čo robiť, ak sa digestor nerozsvieti?

Najskôr skontrolujte, či je žiarovka správne vložená. Ak osvetlenie stále nefunguje, kontaktujte zákaznícky servis. Uistite sa, že digestor je pripojený k elektrickej sieti.

Ako znížiť environmentálny vplyv pri používaní?

Počas varenia používajte minimálnu rýchlosť a nechajte digestor bežať ešte niekoľko minút po varení. Vysoké rýchlosti používajte len pri silnom dyme. Pravidelne čistite tukový filter a v prípade potreby vymieňajte uhlíkový filter. Používajte odvodný kanál s odporúčaným maximálnym priemerom na optimalizáciu výkonu a zníženie hluku.

NÁVOD NA OBSLUHU ELITE 14 PRF0037990B ELICA

Pozor! Digestor nie je vybavený uhlíkovým filtrom, musí byť objednaný a namontovaný pred použitím prístroja.

Inštalácia

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov a 65 cm v prípade plynových či zmiešaných sporákov.

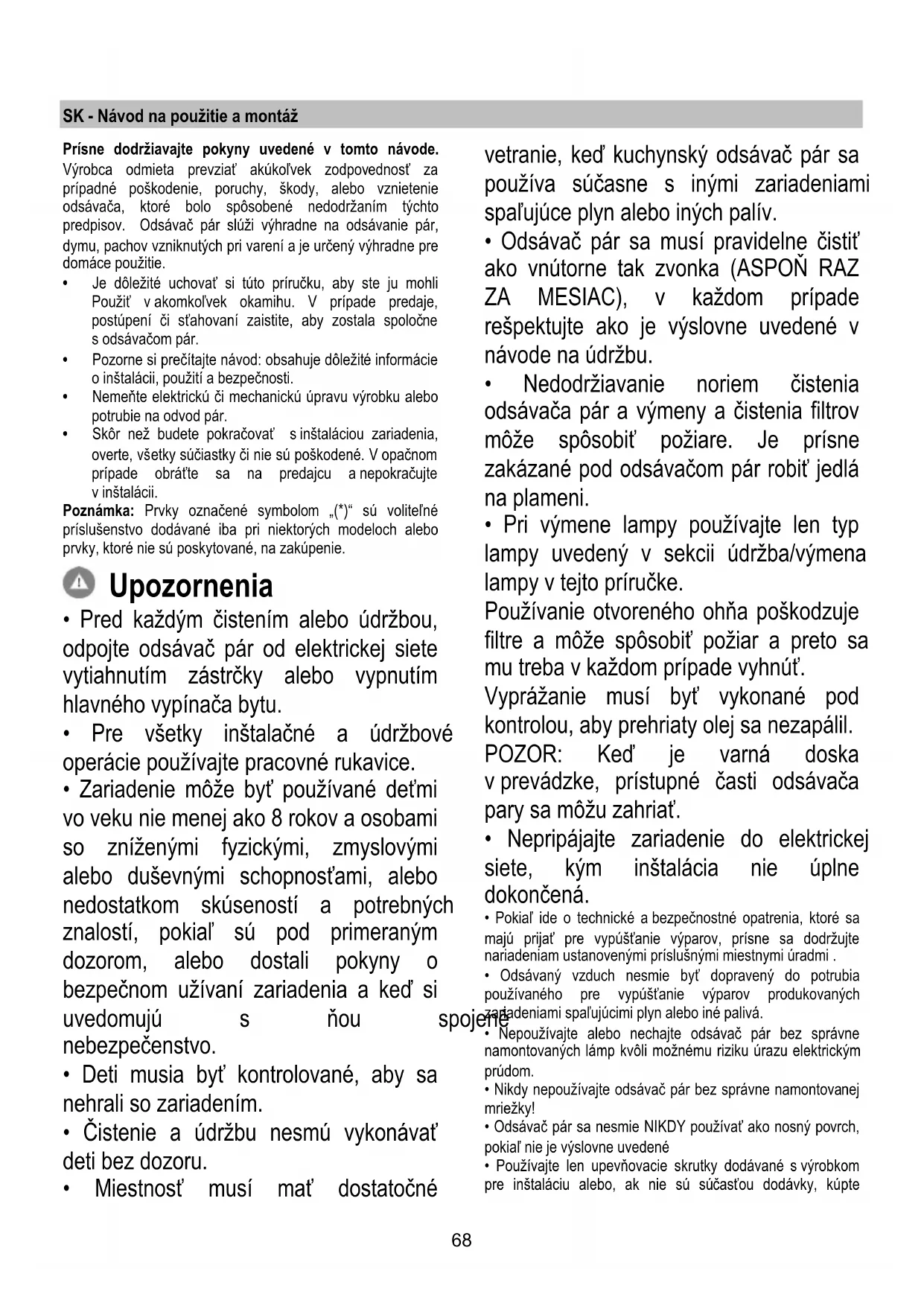

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom _n()ⁿ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s tým spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné

vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spalujúcimi plyn alebo iné palivá.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni. Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produktovými zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom. - Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky! - Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené. - Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte

správny typ skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol —— na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, aký je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tieto musia byť odstránené.

Pripojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pár nie je vybavený uhlíkovým filtrom, ten musí byť objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia ako 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača.

Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa

nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Tento typ digestora musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Činnosť

Odsávač pár je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF. b. Vypínač svetla OFF/rýchlosť 1 c. Voľba rýchlosti 2 d. Voľba rýchlosti 3

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10-21

Musí byť čistený každý raz za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Uhlíkový filter (iba pre filtračné verzie)

Obr. 20

Udržiava nepríjemné pachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí od typu kuchyne a pravidelnom čistení filtra proti mastnote. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Vyberte tukový filter.

Priložte na každú stranu filter s uhlíkom a zaveste ho na digestor.

Vložte opäť tukový filter.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnite vysúvaciu zásuvku.

Aby sa pristúpilo k miestu žiarovky, vyberte odsávaciu mriežku.

Vyberte poškodenú žiarovku a vymeňte ju za novú (nahliadnite do tabuľky uvedenej nižšie):

Žiarovka	Výkon (W)		Spoj
	3		E14
Napătie (V)		Veťkost' (mm)
230		55 (vzdialenost medzi stredom vlákna a referenčnou rovinou-spodnou základnéu)
Kód ILCOS D (v súlade s IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Namontujte naspäť mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.
