Produkto tipas	Traukiamasis gaubtas
Prekės ženklas	Elica
Modelis	ELITE 14 PRF0037990B
Versija	Ištraukiamoji (išorinis išmetimas) arba filtravimo (recirkuliacija)
Maitinimo įtampa	230 V – 50/60 Hz
Greičių skaičius	3
Apšvietimas	Lemputė 3 W – lizdas E14 – 230 V
Riebalų filtras	Metalinis, plaunamas indaplovėje (valyti kas mėnesį)
Anglies filtras	Pasirenkamas, keisti kas 4 mėnesius
Minimalus atstumas (elektrinė)	≥ 50 cm
Minimalus atstumas (dujinė)	≥ 65 cm
Montavimo tipas	Įmontuojamas
Medžiaga	Nerūdijantis plienas
Valdymas	Mygtukai (įjungimas/išjungimas, greitis 1/2/3, apšvietimas)
Filtrų priežiūra	Riebalų filtras: valyti kas mėnesį; anglies filtras: keisti kas 4 mėnesius
Lemputės keitimas	Lemputė 3 W E14 (numeris DRGSB/C/UB-3/27/1B-230-E14-55)

Dažnai užduodami klausimai - ELITE 14 PRF0037990B ELICA

Koks minimalus atstumas tarp gaubto ir viryklės?

Elektrinės viryklės atveju minimalus atstumas yra 50 cm; dujinės arba mišrios viryklės atveju – 65 cm. Jei viryklės gamintojas nurodo didesnį atstumą, vadovaujamasi tuo.

Kaip valyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį. Jį galima plauti rankomis su neagresyvia plovimo priemone arba indaplovėje žemoje temperatūroje ir trumpu ciklu. Dėmesio: plovimas indaplovėje gali pakeisti spalvą, tačiau filtravimo savybės išlieka nepakitusios.

Kada reikia keisti anglies filtrą?

Aktyvintoji anglis filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius. Jo negalima valyti ar regeneruoti. Keitimo dažnumas priklauso nuo naudojimo intensyvumo ir riebalų filtro valymo reguliarumo.

Kaip pakeisti gaubto lemputę?

Atjunkite gaubtą. Palaukite, kol lemputė atvės. Nuimkite įsiurbimo groteles. Pakeiskite sugedusią lemputę nauja tipo 3 W, lizdas E14, 230 V (numeris ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Uždėkite groteles atgal.

Ar galiu naudoti gaubtą recirkuliacijos režimu?

Taip, gaubtas gali veikti filtravimo versijoje (vidinė recirkuliacija). Tam reikia sumontuoti aktyvintosios anglies filtrą (kai kuriuose modeliuose nepridedamas). Oras nuvalomas nuo riebalų ir kvapų prieš grąžinant jį į patalpą.

Koks maitinimo laidas pridedamas ir ką daryti, jei jis pažeistas?

Gaubtas komplektuojamas su specialiu maitinimo laidu. Jei jis pažeistas, paprašykite naujo laido iš techninės pagalbos tarnybos. Nenaudokite pažeisto laido.

Ar galiu naudoti gaubtą be riebalų filtro?

Ne, būtina visada naudoti gaubtą su tinkamai sumontuotu riebalų filtru. Naudojant be filtro, gali būti pažeistas prietaisas ir kilti gaisro pavojus.

Kaip prijungti gaubtą prie elektros?

Gaubtas turi būti prijungtas prie tinkamo sieninio lizdo, prieinamo po montavimo. Jei reikalingas tiesioginis prijungimas, įdiekite standartizuotą jungiklį, kad būtų galima visiškai atjungti. Laikykitės ant duomenų plokštelės nurodytos įtampos (230 V).

Ką daryti, jei gaubtas neįsijungia?

Pirmiausia patikrinkite, ar lemputė tinkamai įstatyta. Jei apšvietimas vis tiek neveikia, kreipkitės į pardavimo aptarnavimo tarnybą. Įsitikinkite, kad gaubtas yra tinkamai prijungtas prie elektros.

Kaip sumažinti poveikį aplinkai naudojant?

Naudokite minimalų greitį gaminimo metu ir palikite gaubtą veikti kelias minutes po to. Didelį greitį naudokite tik esant dideliems dūmams. Reguliariai valykite riebalų filtrą ir prireikus keiskite anglies filtrą. Naudokite maksimalaus rekomenduojamo skersmens išmetimo vamzdį, kad optimizuotumėte našumą ir sumažintumėte triukšmą.

NAUDOJIMO INSTRUKCIJA ELITE 14 PRF0037990B ELICA

LT Montavimo ir naudojimosi instrukcija

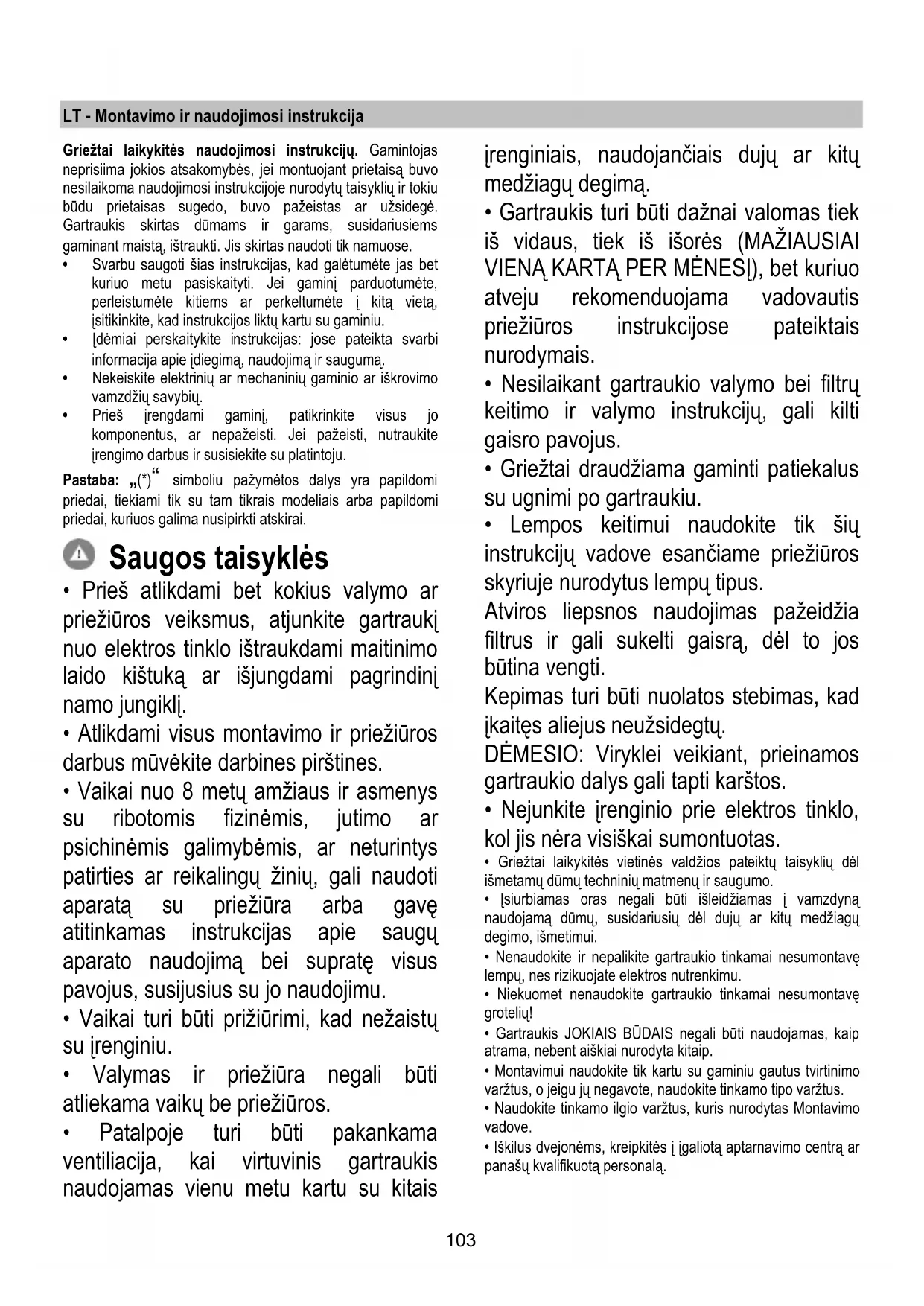

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Svarbu saugoti šias instrukcijas, kad galėtumėte bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. Atidžiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie diegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) " simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais

įrenginiais, naudojančiais dujas ar kitų medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavus lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavus grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove. - Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Iškrovimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdį.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90°). ! Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, reikia naudoti dvipolį jungiklį, pagal visas įdiegimo taisykles užtikrinantį visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF. b. 1 greičio išjungiklis OFF c. 2 greičio perjungiklis d. 3 greičio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuriebalinantys filtrai

10-21 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie įtraukimo.

Įstatykite rebalufitrus į savo vietą.

Lempos keitimas

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Išimkite sugedusią lempą ir pakeiskite ją nauja (žr. tolesnę lentelę):

Lempa	Galingumas (W)		Cokolis
	3		E14
ltampa (V)		Matmenys (mm)
230		55 (siūlç šviesos centras)
ILCOS D kodas (pagal IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Įdėkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisingoje pozicijoje.
