Typ produktu	Okap kuchenny
Marka	Elica
Model	ELITE 14 PRF0037990B
Wersja	Wyciągowa (odprowadzenie na zewnątrz) lub filtrująca (recyrkulacja)
Zasilanie elektryczne	230 V – 50/60 Hz
Liczba prędkości	3
Oświetlenie	Żarówka 3 W – trzonek E14 – 230 V
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce (czyszczenie co miesiąc)
Filtr węglowy	Opcjonalny, wymieniany co 4 miesiące
Minimalna odległość (kuchenka elektryczna)	≥ 50 cm
Minimalna odległość (kuchenka gazowa)	≥ 65 cm
Typ instalacji	Do zabudowy
Materiał	Stal nierdzewna
Sterowanie	Przyciski (włącz/wyłącz, prędkość 1/2/3, oświetlenie)
Konserwacja filtrów	Filtr tłuszczowy: czyszczenie co miesiąc; filtr węglowy: wymiana co 4 miesiące
Wymiana żarówki	Żarówka 3 W E14 (referencja DRGSB/C/UB-3/27/1B-230-E14-55)

Często zadawane pytania - ELITE 14 PRF0037990B ELICA

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dla płyty elektrycznej minimalna odległość wynosi 50 cm; dla płyty gazowej lub mieszanej wynosi 65 cm. Jeśli producent płyty podaje większą odległość, to ta odległość obowiązuje.

Jak czyścić filtr tłuszczowy?

Metalowy filtr tłuszczowy należy czyścić raz w miesiącu. Można go umyć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Uwaga: mycie w zmywarce może spowodować odbarwienie, ale wydajność filtrowania pozostaje niezmieniona.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym należy wymieniać maksymalnie co 4 miesiące. Nie można go czyścić ani regenerować. Częstotliwość zależy od użytkowania i regularności czyszczenia filtra tłuszczowego.

Jak wymienić żarówkę w okapie?

Odłącz okap. Poczekaj, aż żarówka ostygnie. Zdejmij kratkę ssącą. Uszkodzoną żarówkę wymień na nową typu 3 W, trzonek E14, 230 V (referencja ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Zamontuj kratkę z powrotem.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, okap może pracować w wersji filtrującej (recyrkulacja wewnętrzna). W tym celu należy zainstalować filtr węglowy (niedostarczany z niektórymi modelami). Powietrze jest odtłuszczane i odświeżane przed powrotem do pomieszczenia.

Jaki rodzaj przewodu zasilającego jest dostarczany i co zrobić w przypadku uszkodzenia?

Okap jest dostarczany ze specjalnym przewodem zasilającym. W przypadku uszkodzenia poproś o nowy przewód w serwisie technicznym. Nie używaj uszkodzonego przewodu.

Czy mogę używać okapu bez filtra tłuszczowego?

Nie, konieczne jest zawsze używanie okapu z prawidłowo zamontowanym filtrem tłuszczowym. Używanie bez filtra może uszkodzić urządzenie i stwarzać ryzyko pożaru.

Jak podłączyć okap elektrycznie?

Okap należy podłączyć do zgodnego z przepisami gniazdka ściennego dostępnego po instalacji. Jeśli konieczne jest bezpośrednie podłączenie, zainstaluj wyłącznik nadprądowy umożliwiający całkowite odłączenie. Przestrzegaj napięcia wskazanego na tabliczce znamionowej (230 V).

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy żarówka jest prawidłowo włożona. Jeśli oświetlenie nadal nie działa, skontaktuj się z serwisem posprzedażowym. Upewnij się, że okap jest prawidłowo zasilany.

Jak zmniejszyć wpływ na środowisko podczas użytkowania?

Używaj minimalnej prędkości podczas gotowania i pozostaw okap włączony na kilka minut po zakończeniu. Używaj wyższych prędkości tylko w przypadku silnego dymu. Regularnie czyść filtr tłuszczowy i wymieniaj filtr węglowy, gdy to konieczne. Używaj przewodu wylotowego o maksymalnej zalecanej średnicy, aby zoptymalizować wydajność i zmniejszyć hałas.

INSTRUKCJA OBSŁUGI ELITE 14 PRF0037990B ELICA

PL Instrukcja montażu i obsługi

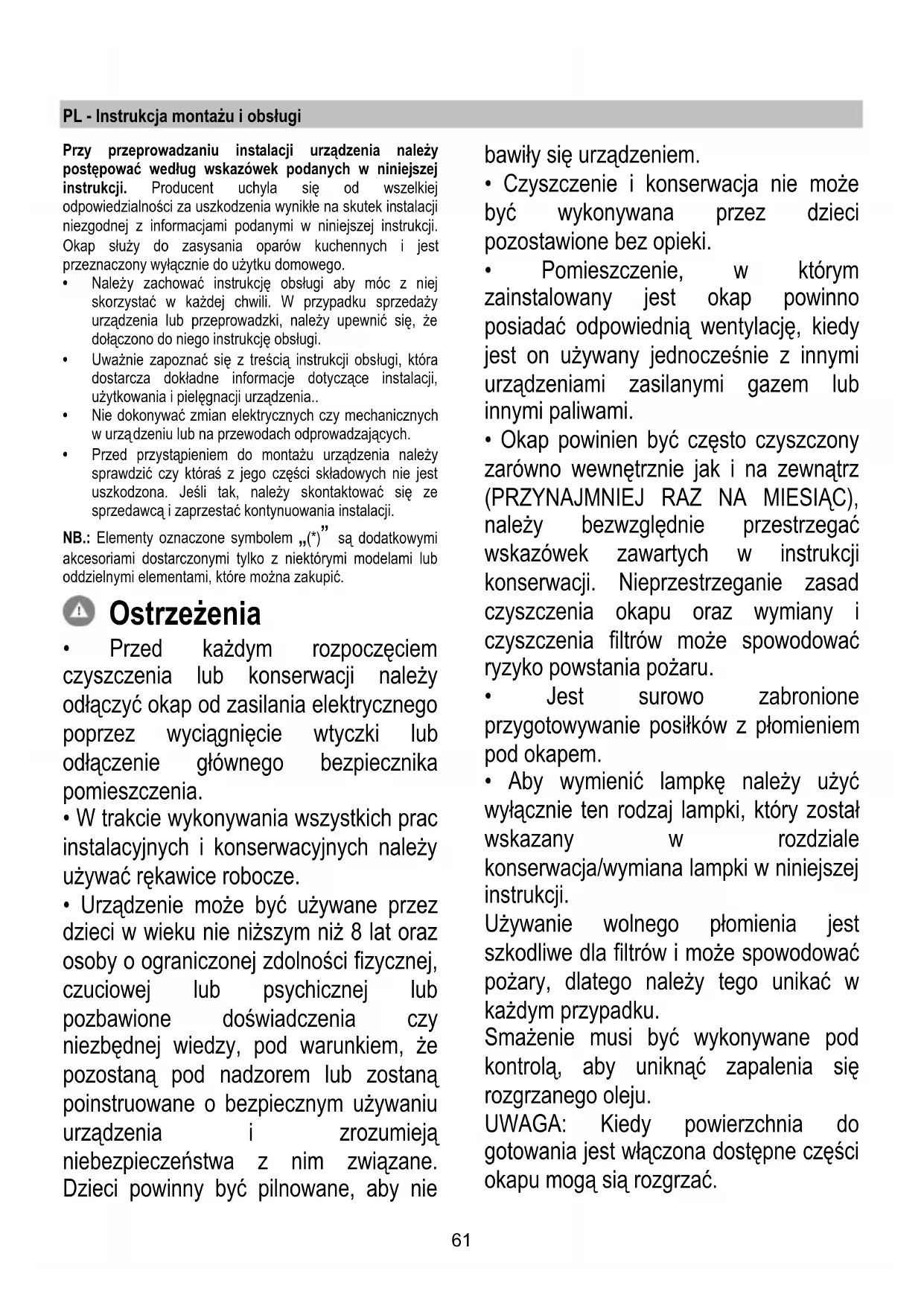

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Urządzenie może być używane przez dzieci w wieku nie młodszym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy wiedzy, pod warunkiem, że będą pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie

bawiły się urządzeniem.

• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki. Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany lub czyszczenia filtrów może spowodować ryzyko powstania pożaru. Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.
• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być nigdy używany, jeśli nie jest oparty na płaszczyźnie, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenie może pracować jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza ssącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączący).

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.

Uwaga! Jeśli okap jest wyposażony w filtr węglowy, należy go usunąć.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr

węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Uwaga! Jeśli okap nie jest wyposażony w filtr węglowy, należy go zamówić i zamontować przed przystąpieniem do używania okapu.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Podłączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w miejscu dostępnym również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przeciążeniowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy zawsze upewnić się, czy przewód zasilający jest prawidłowo zamontowany.

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia przewodu, należy go zamówić w biurze obsługi serwisowej.

Instalacja okapu

Przed przystąpieniem do instalacji:

Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca. Zdemontować filtr węglowy, jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej. - Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowych materiałów dostarczanych wraz z urządzeniem (na przykład woreczków z wkrętami, karty gwarancyjnej itp.), ewentualnie wyjąć je i zachować.

Ten typ okapu jest przeznaczony do zabudowy w szafce lub w innej strukturze.

Działanie okapu

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

a. Wyłącznik światła b. Wybór prędkości 1 / Wyłącznik silnika c. Wybór prędkości 2 d. Wybór prędkości 3

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 10-21

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nieściernego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować ich nieznaczne odbarwienie, ale nie pogarsza parametrów ich pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr węglowy (tylko dla wersji filtrującej)

Rys. 20

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. W każdym razie filtr powinien być wymieniony po upływie nie więcej niż czterech miesięcy.

NIE Wolno myć lub regenerować filtra.

Usunąć filtr tłuszczowy.

Zastosować filtr węglowy na każdej stronie i podłączyć go do okapu.

Ponownie umieścić filtry przeciwtłuszczowe.

Wymiana lampek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Zdjąć kratownicę celem uzyskania dostępu do gniazda żarówek.

Wyjąć uszkodzoną lampkę i wymienić na nową (patrz poniższa tabela):

Žarówka	Moc (W)		Przyȩczne
	3		E14
Napiȩcie (V)		Wymiary (mm)
230		55 (Długość Centrum Światę)
Kod ILCOS D (zgodnie z IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Zamontować ponownie kratkę.

W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

Utrzymuje cząsteczki tłuszczów pochodzących z gotowania.
