Ürün Tipi	Yağsız Hava Kompresörü
Marka	Senco
Model	AC8305
Besleme Gerilimi	230 V / 50 Hz
Anma Gücü	0,35 kW
Maksimum Çalışma Basıncı	9 bar
Ses Basıncı Seviyesi	60 dB(A)
Motor Devir Hızı	1400 dev/dak
Tank Hacmi	5 litre
Debisi (Emiş / Çıkış)	83 / 33 L/dak
Ortam Sıcaklığı	5 - 40 °C
Ortam Nemi	5 - 95 %
Toplam Ağırlık	14,1 kg
Boyutlar (U x G x Y)	435 x 410 x 270 mm
Uyumlu Alet Türleri	Pnömatik aletler: tabancalar, tornavidalar, perçin tabancaları vb.
Güvenlik Donanımları	Emniyet valfi (10,5 bar), basınç şalteri (7-10 bar), fan koruma ızgarası, termik anahtar, manometreler
Günlük Bakım	Her çevrimden sonra tanktaki yoğuşma suyunu boşaltın
Haftalık Bakım	Hava filtrelerini temizleyin, tekerlek basıncını kontrol edin (maks 2,5 bar)
Hizmet Sınıfı	S3 - 20 dk AÇIK / 10 dk KAPALI

Sık sorulan sorular - AC8305 Senco

Senco AC8305 kompresörü nasıl çalıştırılır?

Makineyi bir elektrik prizine takın. AÇMA-KAPAMA anahtarının KAPALI (0) konumunda olduğundan emin olun. Yoğuşma vanasını açın mı? Hayır, kapalı olduğunu kontrol edin. Anahtarı AÇIK (I) konumuna getirin. Makine 10 bara ulaşana kadar çalışır ve ardından otomatik olarak durur. Regülatör ile çıkış basıncını ayarlayın.

Maksimum çalışma basıncı nedir?

Maksimum çalışma basıncı 9 bar'dır. Basınç şalteri 10 bar'da motoru otomatik durdurur ve 7 bar'da yeniden çalıştırır.

Emniyet valfi devreye girerse ne yapmalı?

Emniyet valfi aşırı basınç durumunda devreye girer (10,5 bar'a ayarlıdır). Bu, basınç şalterinde arıza olduğunu gösterir. Makineyi derhal kapatın ve yetkili bir teknisyene danışın. Onarılmadan tekrar kullanmayın.

Depodaki yoğuşma suyu nasıl boşaltılır?

Her çalışma döngüsünden sonra makineyi kapatın ve fişini çekin. Ardından makineyi yere eğin ve deponun altındaki tahliye vanasını suyu boşaltmak için açın. Boşaltmadan sonra vanayı kapatın.

Hava filtreleri nasıl temizlenir?

Filtre kapağını sökün, filtre elemanını çıkarın ve basınçlı hava ile temizleyin. Her şeyi yeniden monte edin. Filtre aşınmışsa değiştirin. Sıklık: her hafta.

Elektrikli uzatma kablosu kullanabilir miyim?

Evet, ancak kompresörün gücüne (0,35 kW) uygun ve normlara uygun olmalıdır. Gerilim düşüşlerine neden olabilecek uzun uzatma kablolarından kaçının. Yalnızca CE işaretli malzeme kullanın.

Motor aşırı ısınırsa ne yapmalı?

Motor bir termik anahtar ile korunmaktadır. Devreye girerse AÇMA-KAPAMA anahtarını KAPALI (0) konumuna getirin, reset düğmesine basın, birkaç dakika bekleyin, ardından yeniden çalıştırın. Sorun devam ederse bir teknisyene danışın.

Kompresörün boyutları ve ağırlığı nedir?

Boyutlar: 435 x 410 x 270 mm. Ağırlık: 14,1 kg. Taşıma için tekerlekler ve bir tutamak ile donatılmıştır.

Kompresör dış mekanda kullanılabilir mi?

Evet, konumun hava koşullarından korunaklı, iyi aydınlatılmış, havalandırılmış, sıcaklığın 5-40 °C ve nemin %5-95 arasında olması şartıyla. Düz ve sağlam bir zemine yerleştirin. Çocukların erişemeyeceği yerde tutun.

Kompresör uzun süreli nasıl saklanır?

Depodaki yoğuşma suyunu boşaltın. Tozdan uzak, uygun sıcaklık ve nemde kuru bir yerde saklayın. Fişini çekin.

KULLANIM KILAVUZU AC8305 Senco

Kullanma Talimatları

(Orijinal talimatların çevirisi)

GÜVENLİK İŞARETLEMESİ 103

KİŞİSEL KORUNMA EKİPMANLARI (KKE) 103

REZİDÜEL RİSKLER 103

MAKİNE KULLANIMI....103

KULLANIM HEDEFİ 103

KULLANIM SINIRLARI 104

KOMUT CİHAZLARI....104

ÇALIŞTIRMA ÖNCESİ YAPILAN KONTROLLER 104

MAKİNENİN ÇALIŞTIRILMASI....104

MAKİNENİN KAPATILMASI 105

RESTORE EDİLEBİLİR TERMAL KORUMA ŞALTERİNİN RESETLENMESİ 105

BAĞLANTILAR....105

ELEKTRİK BAĞLANTILARI 105

HAVA BORUSUNUN (UZANTISININ) VE ALETLERIN BAĞLANTISI 105

ACiL DURDURMA....105

ACİL DURDURMA....105

ACİL DURDURMA SONRASINDA ÇALIŞTIRMA 105

BAKIM....105

"KAPALI MAKINE" DURUMU 105

RUTİN BAKIM 105

EK BAKIM....106

SÖKME....106

SORUN - NEDENLER - SORUN GİDERME 106

YEDEK PARÇALAR 107

PAKETLEME....107

MAKINE NAKLIYESI VE TAŞINMASI 107

PAKETLEME 107

AMBALAJDAN ÇIKARILMASI....107

KONUMLANDIRMA....107

SAKLAMA....107

TEKNİK ÖZELLİKLER....108

SAKLI HAKLAR....108

UYGUNLUK BEYANI....199

GARANTI 202

KILAVUZUN ÖNEMİ

Makineyi kullanmadan önce, yetkili operatörler bu kılavuzu tüm bölümleri dahil olmakla okumalı ve anlamalıdır.

Bu "kullanım ve bakım talimatları" kılavuzu, içeriklerin yetkili operatörler tarafından

kolay ve düzgün bir şekilde anlaşılmasını sağlamak amacıyla “Makine Direktifi” 2006/42/EC tarafından öngörülen hükümlere göre hazırlanmıştır. Bu nedenle, her zaman makinenin yakınında bulundurulmalı, iyi korunmalı ve tedbirli davranılmalıdır.

Bu kılavuz, makinenin ayrılmaz bir parçasıdır ve makine elden çıkarılncaya kadar gelecekte referans olmak amacıyla saklanmalıdır. Bu kılavuz daima şarjlı operatörler için hazır bulundurulmalı ve makinenin yakınında saklanmalı ve iyi bir şekilde korunmalıdır.

Bu kılavuzda açıklanan standartlara ve talimatlara uymamalarından dolayı, insanlara, hayvanlara ve eşyalara zarar gelmesinden üretici sorumlu tutulamaz.

Bu kılavuzun, makinenin başka bir kullanıcıya devredilmesi durumunda, makine ile birlikte yeni kullanıcıya teslim edilmesi zorunludur.

Bu el kitabı, makine ticareti yapıldığı zamankı durumu karşılar ve sadece yenileme sonrasında yeni deneyimlere tabi tutulduğu için uygunsuz olarak kabul edilemez

Kılavuzun kaybolması veya yıpranması durumunda, üretici veya yetkili satıcıdan makinenin modelini ve kapakta belirtilen revizyonu belirterek yeni bir kopya isteyin.

MUHATAPLAR

Bu teknik kılavuz, yalnızca makinenin kullanımı ve bakımıyla görevli yetkili operatörlere, söz konusu müdahale türü için gereken özel teknik ve profesyonel yeterliliklere uygun olarak hazırlanmıştır. Aşağıdaki semboller bir paragrafın başına yerleştirilir ve verilen konuya dahil olan operatörü gösterir.

Yetkili operatörler, makineye müdahalelerini yalnızca kendi özel yeterlilikleri kapsamında gerçekleştirmelidir.

Yetkili operatörler, makine üzerinde herhangi bir müdahalede bulunmadan önce, güvenlik koşullarına her zaman uymak için gerekli fiziksel ve psikolojik yeteneklerine tam olarak hakim olduklarıından emin olmalıdır.

ŞARJ OPERATÖRÜ:Bu, en az 18 yaşında (özel kullanıcı veya işçi) olan ve makinenin kullanıldığı ülkede iş yerlerinde güvenlik ve sağlık üzerine yürürlükte olan yasaların hükümlerine uygun olarak, kişisel koruma ekipmanı ile donatılmış, kılavuzda bulunan talimatlara tam şekilde uymaklı yalnızca makineyi açma, kullanma ve kapatma işlemlerini gerçekleştiren bir operatördür.

MEKANİK / PNÖMATİK BAKIM MÜHENDİSİ: Bu, bu kılavuzda veya üretici tarafından özel olarak sağlanan ve kişisel koruma teçhizatı ile donatılan diğer özel dokümanlarda verilen talimatlara tam olarak uymak suretiyle, engelli korumalı bile olsa ayar, bakım ve / veya tamir prosedürlerini gerçekleştirmek için mekanik /

pnömatik parçalara özel müdahaleler gerçekleştirmeye yetkisi olan eğitimli teknik mühendis anlamına gelir.

ELEKTRİK BAKIM MÜHENDİSİ: Bu, bu kılavuzda yer alan talimatlara ya da sadece üretici tarafından özel olarak temin edilen ve kişisel koruma ekipmanı ile donatılan başka bir spesifik dokümanda verilen talimatlara tam uygun bir şekilde ayarlama, bakım ve onarım işlemlerini aynı zamanda canlı gerilim ve engelli korumalı olarak da gerçekleştirebilmek için sadece elektrikli cihazlara müdahale etmeye yetkin eğitimli bir teknik mühendis anlamına gelir.

ŞİRKET GÜVENLİĞİ YÖNETİCİSİ: Bu, işveren (makinenin bir şirkette kullanılması durumunda) tarafından atanan, işyerinde çalışanların güvenliği ve sağlığı ile ilgili yürürlükteki düzenleyici kurumların öngördüğü teknik ve profesyonel gereklilikleri karşılayan nitelikli bir teknik mühendisidir.

ÜRETİCİNİN TEKNİK MÜHENDİSİ: Bu, gerekli teknik yardımın yapılması ve ayrıca belirli bir makina bilgisi gerektiren ve bu kılavuzda belirtilmeyen rutin ve ek bakım müdahaleleri ve / veya prosedürler kişisel koruyucu ekipmanla çalışmak için üretici ve / veya yetkili satıcı tarafından sağlanan kalifiye bir teknik mühendistir.

GÜVENLİK UYARILARI

UYGULAMALI GÜVENLİK CİHAZLARI

1. GÜVENLİK VALFI: Bu, basınç şalteri altındaki pnömatik tesise monte edilmiş onaylı bir emniyet valfıdır (10,5 bar'a kalibre edilmiş). Bu valf, olası arızalardan dolayı basınç şalteri çalışmadığında, tesisin aşırı basıncını boşaltmak için kullanılır. Emniyet valfinin açılması, operatörü makineyi kapatmaya zorlar ve bakım teknik mühendislerinin müdahalesini gerektirir.
   2.BASINÇ ŞALTERİ: Bu, pnömatik tesise monte edilmiş bir seçici-pnömatik cihazdır (minimum 7 bar ve maksimum 10 bar'a kalibre edilmiştir). Bu şalter çalışma basıncı 7 bar altına düştüğünde makinenin otomatik başlatılması ve çalışma basıncı 10 bara ulaştığında otomatik durdurmayı kumanda etmek için kullanılır.
   3.SOĞUTMA FANININ SABİT KORUMA KAFESİ: Bu, iki silindirli pompa tertibatının tabanına vidalarla tutturulmuş plastik malzemeden yapılma bir kafes korumasıdır. Bu kafesin ana amacı hareketli soğutma fanı ile olası temasları önlemektir.
   4.YENİLENEBİLİR TERMAL ŞALTER: Bu, elektrik tesisine monte edilmiş, aşırı akım ve / veya kısa devre durumlarında elektrik motorunu durduran bir termik korumadır.

Restorasyon ilgili buton ile yapılabilir.

5.TANK BASINÇ ÖLÇERİ: Bu, makine deposuna monte edilmiş bir ölçüm cihazıdır. Depo içerisinde mevcut sıkıştırılmış hava basıncını gösterir.
6. ÇIKİŞ NOKTASINDA BASINÇ ÖLÇME CİHAZI: Bu, hızlı hava çıkış musluğunun yukarıındaki makine pnömatik tesisine monte edilmiş bir ölçüm cihazıdır. Uygun basınç regülatörü (0 ÷ 10 bar) ile ayarlanabilen çıkış basıncını gösterir.

Makinede bulunan tüm güvenlik cihazlarını kurcalamak, ayırmak ve/veya çıkarmak kesinlikle yasaktır.

Herhangi bir güvenlik cihazını veya bileşenlerini orijinal olmayan yedek parçalarla değiştirmek kesinlikle yasaktır.

Makinede kurulu tüm güvenlik cihazlarının doğru çalışıp çalışmadığının sürekli olarak kontrol edilmesi zorunludur.

Arızalı ve/veya hasar görmüş güvenlik cihazlarının hemen değiştirilmesi zorunludur.

GÜVENLİK İŞARETLEMESİ

Kullanılan güvenlik işareti, makinenin dışına yapıştırılan yapışkanlı bir etiket ile belirtilir.

İşaretlerin Anlamları:

Tehlike:
Güç kaynağı

Tehlike:
Otomatik başlatma

Tehlike:
Yüksek sıcaklık

Talimatları zorunlu olarak okuyun

Güç kaynağının bağlantısının
kesilmesi zorunludur

İşitme yeteneğinin korunması
zorunludur

Güvenlik işaretlerinin iyi görünmlerini sağlamak için onların temiz tutulması zorunludur.

Makineye uygulanan güvenlik işaretlerinin çıkarılması ve/veya yıpratılarak bozulması kesinlikle yasaktır.

Üreticiye ve/veya yetkili satıcıya baş vurularak yıpranmış güvenlik işaretlerinin değiştirilmesi zorunludur.

KİŞİSEL KORUNMA EKİPMANLARI (KKE)

Yetkili operatörlerin makineye dolanabilecek giysi ve aksesuarları giymesine izin verilmez.

Üreticinin öngördüğü KKE'ni kullanmak zorunludur.

Yetkili operatörler, kullanılan aletlerin imalatçılar tarafından ve işleme tipine göre öngörülmüş olan KKE'y zorunlu olarak kullanmalıdır.

İŞARET	ZORUNLU KKE KULL	ANIM TÜRÜ
	Ellerin Korunması (Kalp Koruyucu Eldivenler)	Elektrik motorunun ve iki silindirli pompa elemanının soğumasını beklemeden bakım müdahalesi gerekmesi durumunda.
	İşitme Koruması (kulaklık)	Tüm işlem aşamalarında.
	Ayakların Korunması (Güçlendirilmiş kapaklı ayakkabılar)	Makine nakliyesi sırasında.

REZİDÜEL RİSKLER

Yetkili operatörler, üreticinin makineyi güvenli hale getirmek için mümkün olan tüm teknik üretim önlemlerini almış olmasına rağmen, potansiyel bir rezidüel risklerin bulunduğuun farkında olmalıdır.

REZİDÜEL RİSK	İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas etmesi sonucunda yanma tehlikesi.
MARUZİYET SIKLIĞI	Düşük ve kazaren. Operatör gönüllü olarak yada yanlışlıkla yasak ve makul olmayan bir işlem yapmaya karar verirse, maruziyet söz konusu olabilir.
HASAR UYUMLULUĞU	Hafif lezyonlar (genellikle geri dönüşümlü).
HASAR UYUMLULUĞU	Güvenlik işaretleri. Kişisel koruyucu ekipmanı (KKE) kullanma yükümlülüğü ve/ veya makine soğuyana kadar bekleyin.

MAKİNE KULLANIMI

KULLANIM HEDEFİ

KULLANIM ALANI	Sanayi, sal ve sivil sektör
KULLANIM ALANI	İç mekan veya dış mekan (atmosferik etkenlere maruz kalmaması koşuluyla) olmakla, yeterince ışıklandırılmış, havalandırılmış, Par. 2’de belirtilen ortam hava sıcaklığı ve nem standartlarına uyan, kullanıldığı ülkede iş yerlerinde güvenlik ve sağlık alanında yürürlükte olan kanun hükümlerine uygun alanlarda. Makine, ağırlığına ve genel boyutları göz önünde bulundurularak, dengesini güvence altına alan bir yüzey üzerinde kurulmalıdır. DİKKAT, MAKİNENİN ÇOCUKLARIN ERİŞEMEYECEĞI YERLERDE BULUNDURULMASI ZORUNLUDUR.
ÖNGÖRÜLEN KULLANIM	Yürürlükteki düzenlemelere uygun olarak gerekli pnömatik aletlerin kullanımı için havanın sıkıştırılması (yağsız). (örn. üflmele, şiirme, yıkama, boyama veya kumlama tabancaları; vidalar; punto kaynak makineleri, perçinler veya yağlayıcılar).
KULLANIMDAN SORUMLU OPER-ATÖRLER	Profesyonel gereksinimleri karşılayan yetkili bir operatörün sahip olması gereken nitelikler Par. 5’te açıklanmıştır.

KULLANIM SINIRLARI

Bu makine sadece Par. 9'da açıklanan kullanım amaçları için tasarlanmış ve üretilmiştir, bu nedenle kullanımdan sorumlu operatörlerin güvenliğini ve ayrıca makinenin verimliliğini her zaman güvence altına almak için makinenin herhangi farklı amaçlarla kullanımı kesinlikle yasaktır.

KOMUT CİHAZLARI

ŞEKİL 4'te gösterilmiştir. 5.

1. Güç kaynağı kablosu
2. Basınç şalteri
3. "AÇMA-KAPAMA" düğmesi
4. Çıkış basıncı regülatörü
   5.Hızlı hava çıkış bandı
5. Çıkıştaki basınç göstergesi
6. Tank basınç göstergesi

Potansiyel patlayıcı madde içeren ortamlarda ve/veya yanıcı tozların bulunduğu ortamlarda (ör: ahşap tozları, unlar, şekerler ve dolgular) makinenin çalıştırılması kesinlikle yasaktır.

Kullanımındaki sınırlamalar: Öngörülen kullanımdan farklı olarak, makinenin yanlış amaçlarla kullanılması kesinlikle yasaktır.

Makinenin çocukların erişemeyeceği yerlerde bulundurulması zorunludur.

Kullanım sırasında, yetkisiz kişilerin makineye yaklaşmamasının temin edilmesi zorunludur.

Yürürlükteki düzenlemelerle çıkan ve/veya bu düzenlemelere uygun olmayan hava boruların (uzantıların), bağlantı parçalarının ve aletlerin kullanımı kesinlikle yasaktır.

Makinenin vinçlerle ve/veya forkliftlerle kaldırılması kesinlikle yasaktır.

Basınçlı hava jetlerini kişilere, hayvanlara ve eşyalara doğru yöneltmek kesinlikle yasaktır.

Makineyi, insanları, hayvanları ve eşyaları taşımak ve/veya kaldırmak için kullanmak kesinlikle yasaktır.

Makinenin üstüne çıkmak kesinlikle yasaktır.

Makinenin herhangi bir şekilde ve/veya araçla yedekte çekilmesi kesinlikle yasaktır.

Makineyi tehlikeli eğimlerle manuel olarak yukarı ve/ veya aşağı hareket ettirmek kesinlikle yasaktır.

İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas edildiğinde yanma tehlikesi. Dikkat! Rezidüel risk mevcuttur!

ÇALIŞTIRMA ÖNCESİ YAPILAN KONTROLLER

Makineyi çalıştırmadan önce yetkili operatörlerin aşağıdaki kontrolleri yapmaları zorunludur.

1. Makine yakınında yetkisiz kişiler olmadığından emin olun.
2. Güvenlik cihazlarının tamamının düzgün bir şekilde takıldığından ve çalıştiğından emin olun.
3. Makinanın düzgün şekilde yerleştirildiğinden emin olun.
4. “AÇMA-KAPAMA” şalterinin veya seçicinin “KAPALI (0)” konumunda olduğundan emin olun.
5. Yoğuşma tahliye valfinin kapalı olduğundan emin olun.
6. Zorunlu kişisel korunma ekipmanlarını (KKE) kullanın.
7. "Kullanım ve Bakım Talimatlarını" tüm detayları ile okuduğunuzdan ve anladığınızdan emin olun.

MAKİNENİN ÇALIŞTIRILMASI

Yetkili operatörler, makineyi ancak par. 23'te açıklanan zorunlu kontrolleri yaptıktan sonra çalıştırabilir.

Bu makineyi kullanmadan önce, yetkili operatörler bu kılavuzu tüm detaylarıyla okumalı ve anlamalıdır. Kullanım sırasında, yetkisiz kişilerin makineye yaklaşmamasının temin edilmesi zorunludur. Yetkili operatörlerin makinenin çalışma ve bakım müdahaleleri sırasında gözetimsiz kalmasına müsaade etmelerine izin verilmez.

İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas edildiğinde yanma tehlikesi. Dikkat! Rezidüel risk mevcuttur.

Üretici, bu kılavuzda açıklanan standartlara ve uyarılara uyulmaması sonucunda insanlara, hayvanlara ve eşyalara gelebilecek tüm zararların sorumluluğunu reddeder. Üretici, yalnızca kullanılan alet tipine ve yetkili operatörlerin profesyonel vasıflarına dayanan işlemlerin nihai sonuçlarına ilişkin tüm sorumlulukları reddeder.

1. Güç kaynağı fişini uygun prize takarak makineyi şebekeye bağlayın;
2. “AÇMA-KAPAMA” düğmesini “AÇIK (I)” konumuna getirerek makineyi çalıştırın. (makine maksimum 10 bar çalışma basıncına ulaşana kadar çalışır, sonra otomatik olarak durur);
3. Kullanılan alete ve işlem tipine göre, uygun regulatörü kullanarak çıkış basıncını ayarlayın. Uygun basınç göstergesindeki basıncı kontrol edin ;

Çıkış basınç regülatörünün membranın zarar görmemesi için strok sonunun ötesinde. vidalanması yasaktır.

1. Aleti hava borusuna (uzantıya) bağlayın;
2. Hava borusunu (uzantısını) makinenin hızlı hava çıkış musluğuna bağlayın;

Yürürlükteki düzenlemelerle çokışan ve/veya bu düzenlemelere uygun olmayan hava boruları (uzantıları), bağlantı parçaları ve aletleri kullanmak kesinlikle yasaktır.

İlgili üreticiler tarafından sağlanan, kullanım ve bakım talimatlarında yer alan hükümlere uygun hava borularının (uzantılarının), bağlantı parçalarının ve aletlerin kullanılması zorunludur.

1. İşlemi gerçekleştirin (çalışma basıncı 7 bar seviyesinin altına düştüğünde makine otomatik

olarak yeniden başlatılır);

1. İşlem sona erdiğini, makineyi par. 25'de gösterildiği şekilde kapatın.

MAKİNENİN KAPATILMASI

Çalışma döngüsünün sonunda, makineyi aşağıdaki şekilde kapatın:

1. "AÇMA-KAPAMA" düğmesine basarak makineyi kapatın pozisyon. "KAPALI (0)";
2. Güç kaynağı fişini uygun prizden çekerek makineyi ana şebekeden ayırın;
3. Aleti hava borusundan (uzantısından) ayırın;
4. hava borusunu (uzantısını) makinenin hızlı hava çıkış musluğundan ayırın;
5. Yoğuşma suyunu yalnızca çalışma döngüsü sona erdiginde depodan boşaltın.

RESTORE EDİLEBİLİR TERMAL KORUMA ŞALTERİNİN RESETLENMESİ

Makinenin elektrik sisteminde bir aşırı akım ve/veya kısa devre meydana gelirse, geri yüklenebilir termik şalterleri elektrik motorunu durdurur. Geri yüklenebilir termal şalteri sıfırlamak için şu şekilde hareket edin;

1. "AÇMA-KAPAM" düğmesine basıniz. "KAPALI (0)";
2. Restore edilebilir termal düğmeye basın;
3. Makineyi yeniden başlatmadan önce birkaç dakika bekleyin.

Makinenin, bekleme süresi sonrasında açılmaması durumunda, sorumlu operatör zorunlu olarak teknik bakım servis mühendislerinin ve/veya yetkili satıcının müdahalede bulunmasına olanak sağlamalıdır.

BAĞLANTILAR

ELEKTRİK BAĞLANTILARI

Makine, elektrik prizini uygun prize takılması ile şebekeye bağlanabilir.

Makinenin bağlı olduğu şebeke, makinenin kullanıldığı ülkede yürürlükte olan düzenlenmenin öngördüğü şartlara ve ayrıca par. 2'de belirtilen teknik özellikleri uymalı ve uygun bir "topraklama" tesisi ile donatılmalıdır. Bağlantı için kullanılan her türlü elektrik malzemesi kullanıma uygun olmalı, 2006/95 / ec alçak gerilim direktifine tabi ise "ce" olarak işaretlenmeli ve makinenin kullanıldığı ülkede yürürlükte olan yönetmeliklerde belirtilen şartlara uymalıdır.

Yukarıda açıklanan uyarıların yerine getirilmemesi, makinenin elektrikli ekipmanında onarılamayacak hasarlara ve aşağıdaki garantinin sona ermesine neden olabilir.

Üreticiler, dağıtım kuruluşunun (voltaj ±% 10 - frekans ±% 2) öngördüğü toleransları aşan ani voltaj değişimlerinden dolayı makinenin sorun veya arızaları için tüm sorumluluğu reddeder.

Gerekirse, başlangıçta maksimum absorpsiyonu desteklemek için makineye kurulu elektrik jeneratöründen daha büyük bir güce sahip başka bir jeneratör setine bağlamak zorunluğu doğabilir.

HAVA BORUSUNUN (UZANTISININ) VE ALETLER-IN BAĞLANTISI

1. Aletleri hava borusuna (uzatıya) bağlayın;
2. Hava borusunu (uzatısını) makinenin hızlı hava çıkış musluğuna bağlayın.

Yürürlükteki düzenlemelerle çıkan ve/veya bu düzenlemelere uygun olmayan hava boruları (uzantıları), bağlantı parçaları ve aletleri kullanmak kesinlikle yasaktır. İlgili üreticiler tarafından sağlanan, kullanım ve bakım talimatlarında yer alan hükümlere uygun olan hava borularının (uzantılarının), bağlantıların parçaların ve aletlerin kullanılması zorunludur. Üretici, yukarıda belirtilen uyarıların uyuşmazlığından dolayı insanlara, hayvanlara ve eşyalara gelebilecek tüm zararlara ilişkin sorumlulukları reddeder.

ACİL DURDURMA

ACİL DURDURMA

Makinenin kapatılması, “AÇMA-KAPAMA” düğmesinin pozisyonunun “KAPALI (0)” durumuna getirilmesi ile gerçekleştirilebilir. Muhtemele ve yakın tehlike durumlarından kaçınmak için yetkili operatörlerin zorunlu olarak aşağıdaki işlemleri yapmaları gerekir:

1. Doğru zamanda "Açma-kapama" düğmesine basarak "Kapalı (0)" pozisyonuna getiriniz.
2. Acil durumlarda "güvenlik yöneticisini" derhal bilgilendirin (makine bir şirkette kullanılıyorsa).

ACİL DURDURMA SONRASINDA ÇALIŞTIRMA

Sadece ve münhasıran, acil durum nedenlerini ortadan kaldırdıktan ve bu nedenlerin, makinenin hasar görmesine ve/veya anomalilere neden olmadığına, "Güvenlik Yöneticisi" nin (Makinenin bir şirkette kullanılması durumunda) izni ile dikkatlice değerlendirdikten sonra makineyi Par. 24'de belirtildiği gibi çalıştırın.

BAKIM

"KAPALI MAKINE" DURUMU

Makineye herhangi bir bakım ve/veya ayarlama müdahalesi gerçekleştirmeden önce, deponun zorunlu olarak boşaltılması (basınçsız), güç kaynağının devreden ayrılması ve aynı zamanda makinenin gerçekten durdurulduğunu doğrulanması ve aniden çalışmayacağını garanti altına alınması (AÇMA-KAPAMA düğmesinin "KAPALI (0)" pozisyonda olması ve güç kaynağı kablosu elektrik prizinden çıkarılmış ve makineye yakın yerleştirilmesi) zorunludur.

RUTİN BAKIM

Rutin bakım, yetkili teknik bakım mühendisi tarafından belirli bir sıklıkta gerçekleştirilen ve makinenin uygun kullanımının ve çalışma koşullarının farklı müdahale türleri (ayarlamalar, görsel kontroller, hava filtrelerinin temizlenmesi vb.) ile sağlanması adına için gerçekleştirilirten tüm faaliyetleri içerir.

Yetkili operatörler, yalnızca kendilerine özgü operasyonları yerine getirmelidir. Ve bunu şirket güvenlik yöneticisinin izni ile yapmalıdır (makine bir şirkette kullanılıyororsa). Yetkili operatörlerin, makina çalışırken ve bakımı yapılırken onu gözetimsiz bırakmalarına izin verilmez.

RUTİN BAKIM TABLOSU

FREKANS	MÜDAHALE NOKTASI	MÜDAHALE TÜRÜ
HER GÜN	Güvenlik cihazları	İntegral olduklarıından, düzgün monte edildiklerinden ve çalıştıklarından emin olun.
	Güç kaynağı kablosu ve fişi	Aşınma durumunun görsel kontrolü
	Tank	Her çalışma döngüsünün sonunda, makineyi yere indirin ve kondensat valfini açarak kondensatı tanktan boşaltın.
HER HAFTA	Tekerlekler	Lastik basıncı kontrolü. Gerekirse, maks. 2,5 bar basınca kadar hava doldurun
	No.2 Hava filtreleri, ön ve arka tarafta	Vidayı sökünüz; Kapağı çıkarın; Filtreyi çıkarın; ve hava ile temizleyin; Kapağı tekrar yerine takın. N.B.: TAM AŞINMA SÖZ KONUSU İSE DEĞİŞTİRİN.

EK BAKIM

Makinenin uygun kullanım ve çalışma koşullarını sürdürmek amacıyla, üretici firmanın teknisyenleri tarafından sadece belirlenen frekansta veya arıza ya da aşınma söz konusu olduğunda gerçekleştirilen farklı türdeki müdahalelerle (ayarlamalar, değiştirmeler vb.) yapılan tüm faaliyetleri içerir.

Herhangi bir ek bakım müdahalesi için zorunlu olarak üreticinin yetkili satıcısından teknik yardım isteyin.

SÖKME

Makine söküldüğünde, yürürlükteki düzenlemelerin hükümlerini zorunlu olarak uygulayınız. Makineyi oluşturan parçaları farklı yapı malzemelerine (plastik, bakır, demir vb.) göre ayırın.

SORUN - NEDENLER - SORUN GİDERME

Aşağıdaki tablo, makinenin kullanımı sırasında ortaya çıkabilecek bir dizi durumları içerir.

Yetkili operatörler, yalnızca kendilerine özgü operasyonları yerine getirmelidir. Ve bunu şirket güvenlik yöneticisinin onayı ile (makine bir şirkette kullanılıyorsa) yapmalıdır.

SORUN NEDENLER	SORUN GİDERME
Makine açılmıyor veya duruyor ve yeniden başlatılmıyor.	Güç kaynağı eksikliği.	1. “AÇMA/KAPAMA” anahtarının “AÇIK (I)” pozisyonunda olmasından emin olun;2. Güç kaynağı kablosu fişinin çalıştığını ve uygun prize düzgün şekilde takıldığını kontrol edin;3. Mümkün olan uzantıların ve güç kaynağı prizinin çalıştığını kontrol edin;4. Şebeke ana şalterinin çalıştığını ve “AÇIK (I)” pozisyonunda olduğunu kontrol edin.
	Aşırı akım yükü ve/veya kısa devre nedeniyle geri yüklenebilir termal anahtarın arızalanması.	Par. 26’da açıklanan prosedürü izleyin
Makine araçları kullanmadan birçok kez başlatılıyor.	Hava borusundan, araçtan veya pnömatik sistemden sızıntılar.	1. Pnömatik sistemin zarar görüp görmediğini kontrol edin;2. Hava borusu ve aletin bütünlüğünü ve bağlı olmasını kontrol edin.
Araçtan hava gelmiyor.	Depoda basınç yok.	Makineyi çalıştırın ve uygun basınç göstergesindeki basıncı doğrulamak için depo yüklenene kadar bekleyin.
	Çıkış basıncının yanlış ayarlanması.	Çıkıştaki basınç göstergesinde belirtilen değerin 0 (sifır) bar’dan büyük olduğunu kontrol edin.
	Araç hasar gördüğü.	Aletin bütünlüğünü ve verimliliğini kontrol edin.
Hava tankında basınç düşüşü.	Hava borusundan, araçtan veya pnömatik sistemden sızıntılar.	1. Pnömatik sistemin bütünlüğünü kontrol edin.2. Hava borusu ve aracın bütünlüğünü kontrol edin.3. Makinenin hava borusunun ve hava borusu aleti ile olan bağlantılarının doğru olup olmadığıni kontrol edin.4. Yoğuşma tahliye valfinin iyice kapatıldığından emin olun.
SORUN NEDENLER SORUN GİDERME
Emniyet valfinin arızalanması.	Basınç şalteri arızalı.	Yetkili servise başvurun.
Durdurulan makinada basınç şalterinin valfından hava sızıntısı.	Valfin kirli veya aşınmış olmasını kontrol edin.
Makine titriyor ve/veya çok fazla ses çıkarıyor.	Mekanik arıza
Sık sık başlatılmalar ve düşük verim.	Hava filtreleri kirli	Filtreleri temizleyin.

YEDEK PARÇALAR

Muhtemel değişiklikler için orijinal yedek parçalar sadece üreticiden veya yetkili satıcıdan talep edilmelidir.

Makinenin herhangi bir parçasının orijinal olmayan yedek parçalarla değiştirmesi kesinlikle yasaktır.

PAKETLEME

MAKINE NAKLIYESI VE TAŞINMASI

Makine, taşıyıcı ayak ve kol yardımıyla tutularak iki yetkili operatör tarafından elle taşınabilir ya da kol ve üzerinde durduğu tekerlekleri kullanılarak yetkili bir operatör tarafından elle taşınabilir.

Makinenin nakliyesi, omurga/lomber lezyon riskleri içerebilecek olumsuz ergonomik koşullardan kaçınmak için, zorunlu olarak "yüklerin elle taşınması" düzenlemelerine uygun olarak iki yetkili operatör tarafından yapılmalıdır.

PAKETLEME

Makine, Üretici tarafından iki kulplu ve No. 1 Kuru kompresör ve No. 1 Kullanım ve bakım talimatlarını içeren bir karton kutu içinde paketlenmiştir.

AMBALAJDAN ÇIKARILMASI

Paket zemine, dengesini güvence altına alan düz bir yüzeye yerleştirildikten sonra, par. 12'de belirtilen talimatları izleyerek makineyi ambalajından çıkarın.

Ambalajın, makinanın kullanıldığı ülkede yürürlükte olan yasalara tamamen uymak suretiyle farklı türdeki malzemelere göre dispoze edilmesi önerilir.

KONUMLANDIRMA

Makine, par. 2'de açıklanan özellikleri sahip bir iş yerinde, genel ebatları ve ağırlığı ile stabilite ilişkisini güvence altına alan düz bir zemin üzerine yerleştirilerek kullanılmalıdır.

Yetkili operatörlerin güvenli yerlerde çalışmasını sağlamak için, diğer şahıslardan, nesnelerden ve/veya engellerden en az 1 m uzakta konumlandırılmaları önerilir.

SAKLAMA

Makine uzun süre kullanılmayacaksa, onun uygun sıcaklık ve nem oranında sahip güvenli bir yerde saklanılması ve ayrıca toza karşı korunması gerekir. Makineyi saklamadan önce, kondensatın hava tankından boşaltılması önerilir.

TEKNİK ÖZELLİKLER

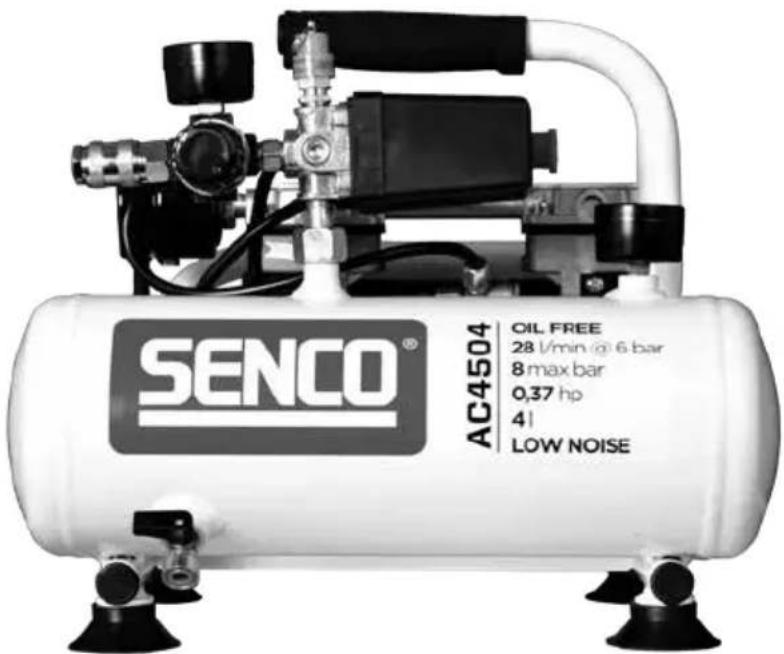

AC4504

Güç gerilimi / frekansı V/Hz 230 / 50
Anma gücü kW 0.24
Maks. işletme basıncı Bar 8
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 56
Motor mili dönme hızı Rpm 1420
Tank hacmi litres 4
Verim (emilen / iletilen) Vmin 45 / 28
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama tighterlik Kg 11
Boyutlar (bxxh) mm 355x258x290

AC8305

Güç gerilimi / frekansı WHz 230 / 50
Anma gücü kW 0.35
Maks. işletme basıncı Bar 9
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 60
Motor mili dönme hızı Røm 1400
Tank hacmi litres 5
Verim (emilen / iletilen) Vmin 83 / 33
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama ağırlık Kg 14.1
Boyutlar (bxtkın) mm 435x410x270

AC24050

Güç gerilimi / frekansı V/Hz 230 / 50
Anma gücü kW 1.5
Maks. işletme basıncı Bar 9
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 72
Motor mili dönme hızı Rpm 1400
Tank hacmi litres 50
Verim (emilen / iletilen) Vmin 240 / 170
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama ajirlik Kg 40.5
Boyutlar (bxxh) mm 730x410x730

AC24016

Güç gerilimi / frekansı V/Hz 230 / 50
Anma gücü kW 1.5
Maks. işletme basıncı Bar 9
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 72
Motor mili dönme hızı Rpm 1400
Tank hacmi litres 16
Verim (emilen / iletilen) Vmin 240 / 170
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama eğirlik Kg 42.5
Boyutlar (bxlxh) mm 720x510x495

AC10304

Güç gerilimi / frekansı WHz 230 / 50
Anma gücü kW 0.55
Maks. işletme basıncı Bar 9
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 60
Motor mili dönme hızı Røm 1400
Tank hacmi litres 4
Verim (emilen / lletilen) Vmin 103 / 55
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama ağırlık Kg 17.1
Boyutlar (bxlxh) mm 405x375x335

AC24080

Güç gerilimi / frekansı V/Hz 230 / 50
Anma gücü kW 1.5
Maks. işletme basıncı Bar 9
Garantili gürütü basıncı seviyesi (Dir.2000/14/CE)	dB 72
Motor mill dönme hızı Rpm 1400
Tank hacmi litres 80
Verim (emilen / iletilen) Vmin 240 / 170
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama ajırılik Kg 63.5
Boyutlar (bxxh) mm 545x465x1210

TR

AC12810

Güç gerilimi / frekansı VHz 230 / 50
Anma gücü kW 0.75
Maks. işletme basıncı Bar 9
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 65
Motor mili dönme hızı Rpm 1420
Tank hacmi litres 10
Verim (emilen / iletilen) Vmin 128 / 80
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 – 95
Ortalama eğrlık Kg 25.8
Boyutlar (bxlxh) mm 495x437x459

AC32024

Güç gerilimi / frekansı V/Hz 230 / 50
Anma gücü KW 2.2
Maks. işletme basıncı Bar 10
Garantili gürültü basıncı seviyesi (Dir.2000/14/CE)	dB 78
Motor mill dönme hızı Rpm 1400
Tank hacmi litres 24
Verim (emilen / illetilen) V/min 320 / 230
Orlamdaki hava sıcaklığı / nem	°C./%	5 - 40 / 5 - 95
Ortalama ağırlık Kg 54
Boyutlar (bxlxh) mm 800x560x535

AC12824

Güç gerilimi / frekansı V:Hz 230 / 50
Anma gücü kW 0.75
Maks. işletme basıncı Bar 9
Garantili gürlütü basıncı seviyesi (Dir.2000/14/CE)	dB 65
Motor mili dönme hızı Rpm 1420
Tank hacmi litres 24
Verim (emilen / iletilen) Vmin 128 / 80
Ortamdaki hava sıcaklığı / nem	°C/%	5 - 40 / 5 - 95
Ortalama ağırlık Kg 22.0
Boyutlar (bixh) mm 571x280x575

Tüm modeller için servis sınıfı: S3 - 20mn ON/ 10mn OFF

SAKLI HAKLAR

Bu “kullanım ve bakım talimatları” kılavuzu üzerindeki saklı haklar üreticinin mülkiyetindedir.

Bu kılavuzun hiçbir kısmı, Üreticinin yazılı izni olmadan hiçbir çoğaltma aracıyla çoğaltılamaz ve açıklanamaz (tamamen veya kısmen). Alıntı yapılan tüm ticari markalar ilgili sahiplerine aittir.

ΠΕΡΙΕΧΟΜΕΝΑ
