Produkta veids	Bezeļļas gaisa kompresors
Zīmols	Senco
Modelis	AC8305
Barošanas spriegums	230 V / 50 Hz
Nominālā jauda	0,35 kW
Maksimālais darba spiediens	9 bar
Trokšņa līmenis	60 dB(A)
Motora apgriezienu ātrums	1400 apgr./min
Tvertnes tilpums	5 litri
Plūsma (iesūkšana / izvadīšana)	83 / 33 L/min
Apkārtējā temperatūra	5 - 40 °C
Apkārtējais mitrums	5 - 95 %
Kopējais svars	14,1 kg
Izmēri (G x P x A)	435 x 410 x 270 mm
Saderīgo instrumentu veidi	Pneimatiskie instrumenti: pistoles, skrūvgrieži, kniedētāji, utt.
Drošības ierīces	Drošības vārsts (10,5 bar), spiediena slēdzis (7-10 bar), ventilatora aizsargrežģis, termiskais slēdzis, manometri
Ikdienas apkope	Pēc katra cikla iztukšojiet tvertnes kondensātu
Nedēļas apkope	Notīriet gaisa filtrus, pārbaudiet riteņu spiedienu (maks. 2,5 bar)
Darbības klase	S3 - 20 min IESLĒGTS / 10 min IZSLĒGTS

Bieži uzdotie jautājumi - AC8305 Senco

Kā iedarbināt Senco AC8305 kompresoru?

Pievienojiet iekārtu kontaktligzdai. Pārliecinieties, ka slēdzis ON-OFF ir uz OFF (0). Atveriet kondensāta vārstu? Nē, pārbaudiet, vai tas ir aizvērts. Ieslēdziet slēdzi uz ON (I). Iekārta darbojas, līdz sasniedz 10 bar, pēc tam automātiski apstājas. Noregulējiet izejas spiedienu ar regulatoru.

Kāds ir maksimālais darba spiediens?

Maksimālais darba spiediens ir 9 bar. Spiediena slēdzis automātiski aptur motoru pie 10 bar un atsāk to pie 7 bar.

Ko darīt, ja nostrādā drošības vārsts?

Drošības vārsts nostrādā pārspiediena gadījumā (kalibrēts uz 10,5 bar). Tas norāda uz spiediena slēdža darbības traucējumiem. Nekavējoties izslēdziet iekārtu un sazinieties ar pilnvarotu tehniķi. Neizmantojiet atkārtoti bez remonta.

Kā iztukšot tvertnes kondensātu?

Pēc katra darba cikla izslēdziet iekārtu un atvienojiet to. Pēc tam nolieciet iekārtu uz grīdas un atveriet iztukšošanas vārstu, kas atrodas zem tvertnes, lai izvadītu ūdeni. Pēc iztukšošanas aizveriet vārstu.

Kā tīrīt gaisa filtrus?

Atskrūvējiet filtra vāciņu, izņemiet filtra elementu un notīriet to ar saspiestu gaisu. Salieciet atpakaļ. Nomainiet filtru, ja tas ir nolietots. Biežums: katru nedēļu.

Vai drīkstu izmantot pagarinātāju?

Jā, bet tam jābūt piemērotam kompresora jaudai (0,35 kW) un atbilstošam standartiem. Izvairieties no gariem pagarinātājiem, kas var izraisīt sprieguma kritumus. Izmantojiet tikai CE marķētu aprīkojumu.

Ko darīt motora pārkaršanas gadījumā?

Motors ir aizsargāts ar termisko slēdzi. Ja tas nostrādā, iestatiet slēdzi ON-OFF uz OFF (0), nospiediet atiestatīšanas pogu, pagaidiet dažas minūtes, tad atsāciet. Ja problēma turpinās, sazinieties ar tehniķi.

Kādi ir kompresora izmēri un svars?

Izmēri: 435 x 410 x 270 mm. Svars: 14,1 kg. Tas ir aprīkots ar riteņiem un rokturi transportēšanai.

Vai kompresoru var izmantot ārpus telpām?

Jā, ar nosacījumu, ka vieta ir aizsargāta pret laikapstākļiem, labi apgaismota, vēdināma, ar temperatūru no 5 līdz 40 °C un mitrumu no 5 līdz 95 %. Novietojiet to uz līdzenas un stabilas virsmas. Sargāt no bērniem.

Kā uzglabāt kompresoru ilgstošai glabāšanai?

Iztukšojiet tvertnes kondensātu. Uzglabājiet to sausā, no putekļiem aizsargātā vietā, ar atbilstošu temperatūru un mitrumu. Atvienojiet to no elektrotīkla.

LIETOŠANAS INSTRUKCIJA AC8305 Senco

Lietošanas instrukcijas

(Originālā norādījuma tulkojums)

Instrukcja Obsługi

Uzstādītās drošības ierīces 175

Drošības markējums.... 176

IEKÄRTAS IZMANTOŠANA....176

Izmantošanas mērķis.... 176

Izmantošanas ierobežojumi....177

Vadības ierīces....177

Pirms ieslēgšanas veicamās pārbaudes 177

lekārtas ieslēgšana....177

lekārtas izslēgšana....178

Nostrādājuša termoslēdža atkārtota aktivizēšana 178

PIESLÉGUMI 178

Elektropieslēgumi 178

Gaisa caurules (pagarinājuma) un instrumentu pievienošana 178

Avārijas apture....178

leslēgšana pēc avārijas aptures....178

APKOPE....179

Stāvoklis “lekārta izslēgta” 179

Kārtējā apkope 179

Papildu apkope....170

Demontāža 179

Problēmas – Cēloņi – Problēmu novēršana 179

Rezerves daļas....180

IEPAKOJUMS....180

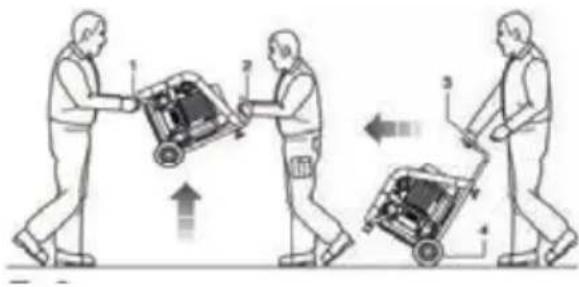

lekārtas transportēšana un pārvietošana 180

lepakojums 180

Izsainošana 180

Uzstādīšana....180

Uzglabāšana....180

TEHNISKÄ SPECIFIKÄCIJA....181

REZERVETAS TIESIBAS....181

ATBILSTĪBAS SERTIFIKĀTS....199

GARANTIJA....202

LIETOŠANAS INSTRUKCIJAS SVARÍGUMS

Pirms iekārtas izmantošanas kvalificētam operatoram ir jāizlasa un pilnībā jāizprot šī instrukcija visos tās aspektos.

Šī lietošanas un apkopes instrukcija ir izstrādāta atbilstoši Mašīnu direktīvas 2006/42/EK noteikumiem tā, lai kvalificēti operatori varētu viegli un pareizi izprast tās saturu. Šī iemesla dēļ tā jāglabā ar lielu rūpību, un tai vienmēr jāatrodas iekārtas tuvumā.

Lietošanas instrukcija ir neatnemama šis iekārtas sastāvdaļa, un tā jāsaglabā turpmākai izmantošanai līdz iekārtas iznīcināšanas brīdim. Instrukcijai vienmēr jābūt kvalificētu operatoru rīcībā; tā jāglabā ar lielu rūpību, un tai jāatrodas iekārtas tuvumā.

Ražotājs nav atbildīgs par cilvēkiem, dzīvniekiem un īpašumam nodarīto kaitējumu, kas radies šajā instrukcijā aprakstīto standartu un norādījumu neievērošanas dēļ.

Ja iekārta tiek nodota citam lietotājam, kopā ar iekārtu obligāti jānodod arī lietošanas instrukcija.

Šī lietošanas instrukcija atbilst iekārtas stāvoklim pirkuma brīdī, un turpmāku iekārtas jauninājumu dēļ to nevar uzskatīt par neatbilstošu.

Ja instrukcija ir nozaudēta vai nolietota, pieprasiet jaunu eksemplāru no ražotāja vai pilnvarota izplatītāja, norādot uz vāka redzamo iekārtas modeli un izdevuma versiju.

PAREDZÊTIE SANÊMÊJI

Šī tehniskā instrukcija ir paredzēta tikai kvalificētiem operatoriem, kuri ir atbildīgi par iekārtas izmantošanu un apkopi atbilstoši īpašajām tehniskajām un profesionālajām kompetencēm, kādas nepieciešamas attiecīgo darbu veikšanai. Zemāk redzamie simboli tiek lietoti pirms rindkopām un apzīmē ar katru attiecīgo jomu saistītos operatorus.

Kvalificēti operatori ar iekārtu drīkst veikt tikai tādas darbības, kas ietilpst vīņu kompetencē.

Pirms jebkādu darbību veikšanas ar iekārtu kvalificētiem operatoriem jāpārliecinās, ka viņu fiziskās un garīgās spējas ľauj nepārtraukti ievērot visus drošības nosacījumus.

KVALIFICETS OPERATORS: Operators, kas sasniedzis vismaz 18 gadu vecumu (privāts lietotājs vai darbinieks) un atbilstoši izmantošanas valstī spēkā esošajiem tiesību aktiem par drošību un veselības aizsardzību darba vietā iekārtu tikai ieslēdz, lieto un izslēdz, pilnībā ievērojot šajā instrukcijā aprakstītos norādījumus un izmantojot individuālos aizsardzības līdzekļus.

MEHÄNISKÄS/PNEIMATISKÄS APKOPES INŽENIERIS: Ar individuālajiem aizsardzības līdzekļiem aprīkots apmācīts tehniskais inženieris, kas kvalificēts īpaši darbā ar mehāniskām/pneimatiskām detalām, lai veiktu regulēšanas, apkopes un remonta procedūras, t.sk. pie izslēgtām drošības sistēmām, pilnībā ievērojot norādījumus, kas ietverti šajā instrukcijā vai citos īpašos, vienīgi ražotāja izsniegtos dokumentos.

ELEKTROTEHNISKÄS APKOPES INŽENIERIS: Ar individuālajiem aizsardzības līdzekļiem aprīkots apmācīts tehniskais inženieris, kas kvalificēts īpaši darbā ar elektroierīcēm, lai veiktu regulēšanas, apkopes un remonta procedūras, t.sk. zem sprieguma un pie izslēgtām drošības sistēmām, pilnībā ievērojot norādījumus, kas ietverti šajā instrukcijā vai citos īpašos, vienīgi ražotāja izsniegtos dokumentos.

UZNĚMUMA DROŠĪBAS VADĪTĀJS: Kvalificēts tehniskais inženieris, kuru attiecīgajā amatā iecēlis darba devējs (ja iekārta tiek izmantota uzņēmumā) un kurš ievēro spēkā esošās regulatoru noteiktās tehniskās un profesionālās prasības attiecībā uz darba drošību un veselības aizsardzību darba vietā.

RAŽOTĀJA TEHNISKAIS INŽENIERIS: Ar individuālajiem aizsardzības līdzekļiem aprikots kvalificēts tehniskais inženieris, kura klātbūtni nodrošina ražotājs un/vai pilnvarots izplatītājs, lai veiktu nepieciešamos tehniskos palīgdarbus, kā arī kārtējās un papildu apkopes darbus un/ vai citas procedūras, kas nav aprakstītas šajā instrukcijā un prasa īpašas zināšanas par iekārtu.

DROŠĪBAS BRĪDINĀJUMI

UZSTĀDĪTĀS DROŠĪBAS IERĪCES

1. DROŠĪBAS VĀRSTS: sertificēts drošības vārsts (kalibrēts pie 10,5 bar), kas uzstādīts pneimatiskajā sistēmā zem spiediena slēdža. Izmanto, lai atbrīvotu sistēmā radušos pārspiedienu situācijās, kad iespējamu darbības traucējumu dēļ nedarbojas spiediena slēdzis. Drošības vārsta nostrādāšanas gadījumā operatora pienākums ir iekārtu izslēgt un pieprasīt tehniskās apkopes inženieru iejaukšanos.
   2.SPIEDIENA SLÉDZIS: elektropneimatiska ierīce (kalibrēta no min. 7 bar līdz maks. 10 bar), kas uzstādīta pneimatiskajā sistēmā. Izmanto iekārtas automātiskā starta iedarbināšanai, kad darba spiediens nokrītas zem 7 bar, kā arī automātiskās apturēšanas iedarbināšanai, kad darba spiediens sasniedz 10 bar.
   3.DZESEŠANAS VENTILATORA AIZSARGRESTE: fiksēts aizsargelements – plastmasas reste, kas ar skrūvju palīdzību piestiprināta divcilindru sūkņa agregāta pamatnei. Palīdz nepieļaut nejaušu saskari ar ieslēgtu dzesēšanas ventilatoru.
2. TERMOSLÉDZIS: termoaizsardzības ierīce, kas uzstādīta iekārtas elektroaprīkojumam un pārslodzes un/ vai īssavienojuma gadījumā aptur elektromotoru. Motora darbību var atjaunot, nospiežot attiecīgo pogu.
3. TVERTNES MANOMETRS: iekārtas tvertnē uzstādīta mērierīce. Rāda kompresora tvertnē saspiestā gaisa spiedienu.
   6.6. MANOMETRS PIE IZEJAS: mērierīce, kas uzstādīta iekārtas pneimatiskajā sistēmā pirms gaisa izplūdes vārsta. Rāda izejas spiedienu, kas ir regulējams, izmantojot attiecīgo spiediena regulatoru (0 ÷ 10 bar).

Stingri aizliegts izmainīt, atvienot un/vai nonemt jebkuru no iekārtā uzstādītajām drošības ierīcēm.

Stingri aizliegts drošības ierīču vai to sastāvdaļu vietā izmantot citas detaļas, kas nav originālās rezerves daļas.

Obligāti sekojiet līdzi un pastāvīgi pārbaudiet, vai iekārtā uzstādītās drošības ierīces darbojas pareizi.

Obligāti nekavējoties nomainiet jebkuru drošības ierīci, kas nedarbojas pareizi un/vai ir bojāta.

DROŠĪBAS MARKĒJUMI

Izmantotie drošības markejumi ir attēloti iekārtas ārpusē piestiprinātas uzlīmes veidā.

Apzīmējumi:

Bīstami: Barošanas avots

Bīstami: Automātiskais starts

Bīstami: Augsta temperatūra

Obligāti izlasiet instrukciju

Obligāti atvienojiet barošanas avotu

Obligāti nodrošiniet dzirdes aizsardzību

Obligāti nodrošiniet drošības marķējumu tīrību, lai tie būtu labi saskatāmi.

Kategoriski aizliegts nonemt un/vai bojāt iekārtas ārpusē piestiprinātos drošības markējumus.

Obligāti nomainiet bojātus drošības markējumus, pieprasot tos no ražotāja un/vai pilnvarota izplatītāja.

INDIVIDUĀLIE AIZSARDZĪBAS LĪDZEKLI (IAL)

Kvalificētiem operatoriem nav atļauts valkāt tādu apģērbu un aksesuārus, kas varētu iekārtā sapīties.

Obligāti izmantojiet ražotāja paredzētos IAL.

Kvalificētiem operatoriem obligāti un atbilstoši veicamajiem darbiem jāizmanto IAL, ko paredzējis katra atseviška pielietotā instrumenta ražotājs.

ZIME OBLIGATIE IAL		IZMANTOŠANAS VEIDS
	Roku aizsardzība (Aizsargcimdi)	Gadījumā, ja nepieciešams veikt apkopes darbus, negaidot elektromotora un divcilindru sūkņa agregāta atdzišanu.
	Dzirdes aizsardzība (ausu aizsargi)	Visos ekspluatācijas posmos.
	Kāju aizsardzība (apavi ar cietu purngalu)	lekārtas transportēšanas laikā.

ATLIKUŠIE RISKI

Kvalificētiem operatoriem jāapzinās, ka pat tad, ja ražotājs ir veicis visus iespējamos tehniskos piesardzības pasākumus, lai iekārtu būtu droša, joprojām pastāv potenciāls atlikušais risks.

ATLIKUŠAIS RISKS	Apdegumu risks, nejauši saskaroties ar divcilindru sūkņa agregātu un elektromotoru.
RISKA IESTĀŠANĀS BIEŽUMS	Zems un nejaušs. Var iestāties, ja operators pēc saviem ieskatiem nolemj veikt kādu neatbilstošu darbību, kas ir neatļauta un pamatoti neparedzama.
BĪSTAMĪBA	Vieglas traumas (parasti bez paliekošām sekām).
BĪSTAMĪBA	Drošības zīmes. / Izmantot individuālos aizsardzības līdzekļus (IAL) un/vai pagaidīt, līdz iekārta ir atdzisusi.

IEKĀRTAS IZMANTOŠANA

IZMANTOŠANAS MĚRKIS

IZMANTOŠANAS JOMA	Rūpnieciskās, amatniecības un civilās jomas.
IZMANTOŠANAS VIETA	Telpās vai ārpus tām (ar nosacījumu, ka iekārta netiek pakļauta atmosfēras faktoriem), labi apgaismotā, vēdinātā vietā ar piemērotām apkārtējā gaisa temperatūras un mitruma vērtībām, kas atbilst izmantošanas valstī spēkā esošajiem tiesību aktiem attiecībā uz darba drošību un veselības aizsardzību. lekārtai ir jābūt novietotai uz tādas virsmas, kas nodrošina tās stabilitāti, ŋemot vērā tās svaru un kopējos izmērus.UZMANĪBU! OBLIGĀTIGLABĀT IEKĀRTU BĒRNIEMNEPIEEJAMĀ VIETĀ!
PAREDZĒTĀ LIETOŠANA	Gaisa saspiešana (bez eļļas) atbilstošu pneimatisko instrumentu izmantošanai saskaņā ar spēkā esošajiem noteikumiem (piem., piepūšanas, mazgāšanas, krāsošanas vai smilšu strūklu pistoles; skrūvgrieži; punktmetināšanas iekārtas, kniedētāji vai ellotāji).
IZMANTOŠANAS OPERATORI	Kvalificēti operatori, kas atbilst aprakstītajām profesionālajām prasībām.

Šī iekārta ir projektēta un izgatavota tikai instrukcijas par.9 aprakstītajiem mērkiem; lai iekārtas operatori ik mirkli būtu drošībā un lai iekārta varētu darboties efektīvi, jebkāda cita tās izmantošana un darbības ar to ir stingri aizliegtas.

VADĪBAS IERĪCES

Sk. attēlu

1. Barošanas kabelis
2. Spiediena slēdzis
   3.leslēgšanas/izslēgšanas slēdzis
3. Spiediena regulators pie izejas
4. Gaisa izplūdes vārsts
5. Manometrs pie izejas
6. Tvertnes manometrs

Stingri aizliegts iekārtu izmantot vietās, kur ir potenciāli sprādzienbīstama vide, un/vai degošu putekļu (piem., koksnes, miltu, cukuru un dažādu starpproduktu putekļu) klātbūtnē.

Izmantošanas ierobežojumi: stingri aizliegts iekārtu izmantot tādiem mērķiem, kas atšķiras no paredzētā pielietojuma (par.9).

Obligāti uzglabāt iekārtu bērniem nepieejamā vietā. Izmantošanas laikā obligāti jānodrošina, lai iekārtai nepietuvotos nepiederošas personas.

Stingri aizliegts izmantot tādas gaisa caurules (pagarinājumus), savienojumus un instrumentus, kas nav piemēroti un/vai neatbilst spēkā esošajiem noteikumiem.

Stingri aizliegts iekārtu celt ar celtniem un/vai autoiekrāvējiem.

Stingri aizliegts pavērst saspiesta gaisa strūklas pret cilvēkiem, dzīvniekiem un priekšmetiem.

Stingri aizliegts izmantot iekārtu cilvēku, dzīvnieku un priekšmetu transportēšanai un/vai celšanai.

Stingri aizliegts kāpt uz iekārtas.

Stingri aizliegts iekārtu vilkt – ne ar transportlīdzekliem, ne citiem paņēmieniem.

Stingri aizliegts iekārtu ar rokām pārvietot augšup un/ vai lejup pa bīstama slīpuma nogāzēm.

Apdegumu risks, nejauši saskaroties ar divcilindru sūkņa agregātu un elektromotoru. Uzmanību! Pastāv atlikušais risks.

PIRMS IESLĘGŠANAS VEICAMĀS PĀRBAUDES

Pirms iekārtas ieslēgšanas kvalificētiem operatoriem obligāti jāveic turpmāk aprakstītās pārbaudes.

1. Pārliecinieties, ka iekārtas tuvumā nav nevienas nepiederošas personas.
2. Pārbaudiet visas drošības ierīces un pārliecinieties, ka tās nav bojātas, ir uzstādītas un darbojas pareizi.
3. Pārliecinieties, ka iekārta ir pareizi novietota/uzstādīta.
4. Pārliecinieties, ka ieslēgšanas/izslēgšanas slēdzis ir stāvoklī "Izslēgts (0)".
5. Pārliecinieties, ka kondensāta drenāžas vārsts ir aizvērts.
6. Izmantojiet obligatos individuālās aizsardzības līdzekļus (IAL).
7. Pārliecinieties, ka esat izlasijis(-usi) un sapratis(-usi) šo lietošanas un apkopes instrukciju visos tās aspektos.

IEKÄRTAS IESLĘGŠANA

Kvalificētam operatoram iekārtu atļauts ieslēgt tikai pēc šajā instrukcijā aprakstīto obligāto pārbaužu veikšanas. Pirms iekārtas izmantošanas kvalificētam operatoram ir jāizlasa un pilnībā jāizprot šī instrukcija visos tās aspektos. Izmantošanas laikā obligāti jānodrošina, lai iekārtai nepietuvotos nepiederošas personas. Pilnvarotiem operatoriem aizliegts iekārtu atstāt bez uzraudzības – gan ekspluatācijas, gan apkopes laikā. Apdegumu risks, nejauši saskaroties ar divcilindru sūkņa agregātu un elektromotoru. Uzmanību! Pastāv atlikušais risks. Ražotājs nekādā mērā nav atbildīgs par cilvēkiem, dzīvniekiem un īpašumam nodarīto kaitējumu, kas radies šajā instrukcijā aprakstīto standartu un brīdinājumu neievērošanas dēļ. Ražotājs nekādā mērā nav atbildīgs par veikto darbu galarezultātiem, ṁemot vērā, ka tie ir atkarīgi tikai no izmantotā instrumenta veida un kvalificētu operatoru profesionālajām prasmēm.

1. Pievienojiet iekārtu elektrotīklam, ievietojot barošanas kontaktdakšu atbilstošā kontaktligzdā.
2. leslēdziet iekārtu, pārvietojot ieslēgšanas/izslēgšanas slēdzi stāvoklī “leslēgts (I)” (iekārta darbosies, līdz tiks sasniegts maksimālais darba spiediens, t.i., 10 bar; pēc tam tā automātiski pārstās darboties).
3. Izmantojot attiecīgo regulatoru, noregulējiet izejas spiedienu atbilstoši izmantotajam instrumentam un veicamajam darbam. Pārbaudiet spiedienu, nolasot manometra rādījumu.

Aizliegts pārāk stipri piegriezt spiediena regulatoru pie izejas, jo tādējādi var tikt bojāta membrāna.

1. Savienojiet gaisa cauruli (pagarinājumu) ar instrumentu.
2. Pievienojiet gaisa cauruli (pagarinājumu) iekārtas gaisa izplūdes vārstam.

Stingri aizliegts izmantot gaisa caurules (pagarinājumus), savienojumus un instrumentus, kas nav iekārtai piemēroti un/ vai neatbilst spēkā esošajiem noteikumiem. Izmantojiet tikai tādas gaisa caurules (pagarinājumus), savienojumus un instrumentus,

kas atbilst attiecīgo ražotāju lietošanas un apkopes instrukcijās ietvertajiem norādījumiem.

1. Veiciet nepieciešamos darbus (darba spiedienam nokrītoties zem 7 bar, iekārta automātiski restartējas).

2. Kad darbi paveikti, izslēdziet iekārtu tā, kā aprakstīts šajā instrukcijā.

IEKĀRTAS IZSLĒGŠANA

Darba cikla beigās izslēdziet iekārtu atbilstoši norādījumiem:

1. Izslēdziet iekārtu, pārvietojot ieslēgšanas/izslēgšanas slēdzi stāvokli “Izslēgts (0)”.
2. Atvienojiet iekārtu no elektrotīkla, izņemot barošanas kontaktdakšu no attiecīgās kontaktligzdas.
3. Atvienojiet instrumentu no gaisa caurules (pagarinājuma).
4. Atvienojiet gaisa cauruli (pagarinājumu) no iekārtas gaisa izplūdes vārsta.
5. Iztukšojiet tvertni no kondensāta tikai darba cikla beigās.

NOSTRĀDĀJUŠA TERMOSLĒDŽA ATKĀRTOTA AKTIVIZĒŠANA

Ja iekārtas elektroaprīkojums tiek pārslogots un/vai notiek īssavienojums, nostrādā termoslēdzis, un tādējādi tiek apturēts elektromotors. Lai no jauna aktivizētu termoslēdzi, rīkojieties šādi:

1. Pārvietojiet ieslēgšanas/izslēgšanas slēdzi stāvoklī “Izslēgts (0)”.
2. Nospiediet termoslēdža pogu.
3. Pirms iekārtu ieslēgt atkārtoti, dažas minūtes pagaidiet.

Ja pēc minēto darbību veikšanas iekārta neieslēdzas, kvalificētam operatoram obligāti jāvēršas pie apkopes tehnikiem un/vai pilnvarota izplatītāja.

PIESLÊGUMI

ELEKTROPIESLĘGUMI

Lai iekārtu pieslēgtu elektrotīklam, ievietojiet barošanas kontaktdakšu piemērotā kontaktligzdā.

Elektrotīklam, pie kura iekārta pieslēgta, jāatbilst prasībām, kādas paredz ekspluatācijas valstī spēkā esošie noteikumi, un par.2 minētajām tehniskajām īpašībām, kā arī jābūt aprīkotam ar atbilstošu zemējuma iekārtu.

Jebkādiem elektromateriāliem, kas izmantoti pieslēgumam, jāatbilst paredzētajam pielietojumam, jābūt markētiem ar “CE” zīmi (ja uz tiem attiecas Zemspreguma direktīva 2006/95/EK) un jāatbilst prasībām, kādas noteiktas iekārtas izmantošanas valstī spēkā esošajos tiesību aktos.

Neievērojot iepriekš aprakstītos brīdinājumus, var rasties neatgriezeniski bojājumi iekārtas elektriskajā aprīkojumā, kā rezultātā var tikt anulēta garantija. Ražotājs nekādā mērā nav atbildīgs par iekārtas bojājumiem vai darbības traucējumiem pēkšņu

sprieguma izmainu dēl, ja attiecīgās izmainas pārsniedz izplatītāja paredzētās pielaides (spriegums: ± 10%, frekvence: ± 2%).

Ja nepieciešams, iekārtu ir iespējams pieslēgt ğeneratoram, taču tikai tādam, kura jauda pārsniedz iekārtas nominālo jaudu, lai tas spētu nodrošināt uzsitumu starta brīdī.

GAISA CAURULES (PAGARINĀJUMA) UN INSTRUMENTU PIEVIENOŠANA

1. Savienojiet gaisa cauruli (pagarinājumu) ar instrumentu.
2. Pievienojiet gaisa cauruli (pagarinājumu) iekārtas gaisa izplūdes vārstam.

Stingri aizliegts izmantot tādas gaisa caurules (pagarinājumus), savienojumus un instrumentus, kas nav piemēroti un/vai neatbilst spēkā esošajiem noteikumiem.

Izmantojiet tikai tādas gaisa caurules (pagarinājumus), savienojumus un instrumentus, kas atbilst attiecīgo ražotāju lietošanas un apkopes instrukcijās ietvertajiem norādījumiem.

Ražotājs nekādā mērā nav atbildīgs par cilvēkiem, dzīvniekiem un īpašumam nodarīto kaitējumu, kas radies iepriekšminēto norādījumu neievērošanas rezultātā.

AVĀRIJAS APTURE

AVĀRIJAS APTURE

lekārtu izslēdz, pārvietojot ieslēgšanas/izslēgšanas slēdzi stāvoklī “Izslēgts (0)”. Lai izvairītos no nenovēršama apdraudējuma vai paaugstinātas bīstamības situācijām, kvalificētiem operatoriem obligāti jāveic šādas darbības:

1. Nepieciešamajā brīdī pārvietojiet ieslēgšanas/izslēgšanas slēdzi stāvoklī “Izslēgts (0)”.
2. Nekavējoties informējiet drošības vadītāju par radušos avārijas situāciju (ja iekārta tiek izmantota uzņēmumā).

IESLĘGŠANA PĘC AVĀRIJAS APTURES

Tikai un vienīgi pēc tam, kad ir izdevies novērst avārijas situācijas cēloņus un rūpīgi izvērtēt, ka tie nav izraisījuši iekārtas bojājumus un/ vai nepilnības, ar drošības vadītāja (ja iekārta tiek izmantota uzņēmumā) piekrišanu ieslēdziet iekārtu atbilstoši aprakstītajai procedūrai.

APKOPE

STĀVOKLIS "IEKĀRTA IZSLĒGTA"

Pirms jebkādu iekārtas apkopes un/vai regulēšanas darbu veikšanas obligāti jāiztukšo tvertne (bez spiediena), jāatvieno strāvas padeve un jāpārbauda, vai kompresors tiešām ir apturēts un vai tas nevar pēkšni ieslēgties (ieslēgšanas/izslēgšanas slēdzis stāvoklī “Izslēgts (0)”; barošanas kabelis atvienots no elektrotīkla un novietots tuvu iekārtai).

KÄRTËJÄ APKOPE

letver visas izpildītās darbības, lai ar dažādiem paņēmieniem (regulēšanu, vizuālām pārbaudēm, gaisa filtru tīrīšanu utt.) nodrošinātu iekārtas pareizu izmantošanu un darba apstāklus, ko periodiski veic tehniskās apkopes inženieris.

Kvalificētiem operatoriem jāveic tikai tādi darbi, kas ietilpst viņu kompetencē, un tam jānotiek ar uzņēmuma drošības vadītāja atļauju (ja iekārta tiek izmantota uzņēmumā).

Kvalificētiem operatoriem iekārtas ekspluatācijas un apkopju laikā nav atļauts to atstāt bez uzraudzības.

BIEŽUMS AP	KOPJAMAIS MEZGLS	DARBU VEIDS
KATRU DIENU	Drošības ierīces	Pārliecinieties, ka tās nav bojātas, ir pareizi uzstādītas un darbojas.
	Barošanas kabelis un kontaktdakša	Vizuāli pārbaudiet nodilumu.
	Tvertne	Katra darba cikla beigās noguldiet iekārtu uz zemes un, atverot kondensāta vārstu, ľaujiet izplūst tvertnē esošajam kondensātam.
KATRU NEDĒLU	Riteni	Pārbaudiet gaisa spiedienu riepās. Ja nepieciešams, pildiet ar saspiestu gaisu līdz ne vairāk kā 2,5 bar.
	2 gab. gaisa filtri, priekšpusē un aizmugurē	Atskrūvējiet skrūvi; noņemiet vāciņu; izvelciet filtru un iztīriet to ar gaisa plūsmu; pareizi uzlieciet vāciņu atpakal.NB: ACĪMREDZAMA NODILUMA GADĪJUMĀ NOMAINIET FILTRU!

PAPILDU APKOPE

letver visas izpildītās darbības, lai ar dažādiem paņēmieniem (regulēšanu, detaļu maiņu utt.) nodrošinātu iekārtas pareizu izmantošanu un darba apstāklus, ko veic tikai un vienīgi ražotāja tehniķi – vai nu periodiski, vai arī bojājumu vai nodiluma gadījumā.

Jebkādu papildu apkopes darbu veikšanai obligāti vērsieties pēc tehniskās palīdzības pie ražotāja vai pilnvarota izplatītāja.

DEMONTĀŽA

Veicot iekārtas demontāžu, obligāti ievērojiet spēkā esošos noteikumus.

Atdaliet un saškirojiet iekārtu veidojošas detaljas atbilstoši materiāliem, no kā tās izgatavotas (plastmasa, varš, dzelzs utt.).

PROBLÉMA - CÉLONI - PROBLÉMU NOVÉRŠANA

Zemāk redzamajā tabulā sniegta virkne situāciju, kas var rasties iekārtas izmantošanas laikā.

Kvalificētiem operatoriem jāveic tikai tādi darbi, kas ietilpst vīņu kompetencē, un tam jānotiek ar uzņēmuma drošības vadītāja atļauju (ja iekārta tiek izmantota uzņēmumā).

PROBLEMA CENO PROBLEMU NOVERANA
lekārta neiesledzas vai pārstāj darboties un neatsāk darboties no jauna.	Nav strāvas padeves.	1. Pārbaudiet, vai ieslēgšanas/izslēgšanas slēdzis ir stāvokli “leslēgts (I)”.2. Pārbaudiet, vai barošanas kabelis nav bojāts un ir pareizi ievietots atbilstošā kontaktligzdā.3. Pārbaudiet, vai darbojas pagarinātāji (ja tādi ir) un izmantotā sienas kontaktligzda.4. Pārbaudiet, vai galvenais barošanas slēdzis darbojas un ir stāvokli “leslēgts (I)”.
	Pārslodzes un/vai ëssavie-nojuma dēl ir nostrādājis termoslēdzis.	Izpildiet aprakstīto procedūru.
lekārta bieži sāk darboties laikā, kamēr instrumenti netiek izmantoti.	Noplūdes no gaisa caurules, in- strumenta vai pneimatiskās iekārtas.	1. Pārbaudiet, vai pneimatiskā iekārta nav bojāta.2. Pārbaudiet gaisa caurules un instrumenta stāvokli un savienojumus.
PROBLEMA CELONI PROBLEMU NOVERŠANA
No instrumenta neizplūst gaiss.	Tvertne nav zem spiediena.	leslēdziet iekārtu un pagaidiet, līdz tvertnē parādās spiediens, pārbaudot attiecīgajā manometrā uzrādīto spiedienu.
	Nepareizi noregulēts izejas spiediens.	Pārliecinieties, ka izejas manometra uzrādītā vērtība ir lielāka par 0 (nulle) bar.
	Bojāts instruments.	Pārbaudiet instrumenta stāvokli un efektivitāti.
Gaisa tvertnē samazinās spiediens.	Noplūdes no gaisa caurules, instrumenta vai pneimatiskās iekārtas.	1. Pārbaudiet pneimatiskās iekārtas stāvokli.2. Pārbaudiet gaisa caurules un instrumenta stāvokli.3. Pārliecinieties, ka iekārtas gaisa caurule ir pareizi savienota ar instrumenta gaisa cauruli.4. Pārliecinieties, ka kondensāta drenāžas vārsts ir cieši noslēgts.
Nostrādā drošības vārsts.	Bojāts spiediena slēdzis.	Sazinieties ar pilnvarotu izplatītāju.
Pie apturētas iekārtas noplust gaiss no spiediena slēdža vārsta.	Netīrs vai nodilis pretvārsts.
lekārta vibrē un/vai rada lielu troksni.	Mehānisks bojājums.
Bieža iedarbināšanās un zema ražība.	Netīri gaisa filtri.	Iztīriet filtrus.

REZERVES DALAS

Originālās rezerves daļas detaļu nomaiņai pieprasāmas tikai no ražotāja vai pilnvarota izplatītāja. Stingri aizliegts iekārtas detaļu vietā izmantot tādas detaļas, kas nav originālās rezerves daļas.

IEPAKOJUMS

IEKÄRTAS TRANSPORTEŠANA UN PÄRVIETOŠANA

lekārtu var pārvietot divi operatori, paceļot to aiz atbalsta kājas un roktura, vai arī viens operators, izmantojot rokturi un ritenus, ar kuriem iekārta aprīkota.

Lai izvairītos no nelabvēlīgiem ergonomiskiem apstākļiem, kas var izraisīt mugurkaula/muguras lejasdaļas traumas, atbilstoši noteikumiem par kravu pārvietošanu ar rokām iekārtas pārnēsāšana obligāti jāveic diviem operatoriem.

IEPAKOJUMS

Ražotājs iekārtu ir iepakojis kartona kastē, kas aprīkota ar diviem rokturiem un kurā ietilpst 1 gab. bezellas kompresors un 1 gab. lietošanas un apkopes instrukcija.

IZSAINOŠANA

Tiklidz iepakojums ir novietots uz grīdas vai citas līdzenas, stabilas virsmas, izsainojiet iekārtu, izņemot to no iepakojuma atbilstoši sniegtajiem norādījumiem.

lepakojumu ieteicams nodot atkritumos atbilstoši tā materiālam, pilnībā ievērojot izmantošanas valstī spēkā esošos tiesību aktus.

UZSTĀDĪŠANA

lekārta jāizmanto tādā darba vietā, kas atbilst šajā instrukcijā aprakstītajām īpašībām, un tai jābūt novietotai uz līdzenas virsmas, lai nodrošinātu iekārtas lielumam un svaram atbilstošu stabilitāti.

Lai kvalificēts operators ar iekārtu varētu strādāt drošībā, ieteicams ievērot minimālo attālumu (1 m) no citām personām, priekšmetiem un/vai škēršliem.

UZGLABĀŠANA

Ja iekārta netiek lietota ilgāku laiku, tā jāuzglabā drošā vietā, nodrošinot piemērotu temperatūru un mitruma līmeni, kā arī jāaizsargā pret putekļiem.

Pirms iekārtas novietošanas uzglabāšanā ieteicams no gaisa tvertnes iztukšot kondensātu.

TEHNISKÄ SPECIFIKÄCIJA

AC4504

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda KW 0.24
Maks. darba spiediens bar 8
Garantëtais skanäs spiediena limenis (Dir.2000/14/CE)	dB 58
Motora värpstas rotäcijas ätrums apgr./min. 1420
Tvertnes tilpums litri 4
Ražība (iesūkšanas/izejas) V/min 45 / 28
Apkārtējā gaisa temperatūra/mitruma limenis	°C/%	5 - 40 / 5 - 95
Kopējais svars kg 11
Izmēri (pl. x gar. x augst.) mm 355x258x290

AC8305

Spriegums/frekvence V/Hz 230 / 50
Nominalā jauda kW 0.35
Maks. darba spiediens bar 9
Garantētais skanas spiediena fimenis (Dir.2000/14/CE)	dB 60
Motora vārpstas rotācijas ātrums apgr.min. 1400
Tvertnes tilpums litri 5
Ražība (jesūkšanas/izejas) Vmin 83 / 33
Apkārtējā gaisa temperatūra/ mitruma fimenis	°C/%	5 - 40 / 5 - 95
Kopējais svars kg 14.1
Izmēri (pl. x gar. x augst.) mm 435x410x270

AC24050

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda kW 1.5
Maks. darba spiediens bar 9
Garantëtais skanjas spiedlena timenis (Dir 2000/14/CE)	dB 72
Motora värpstas rotäcijas ätrums apgr. min. 1400
Tverines tilpums litri 50
Ražība (iesūkšanas/zejas) Vmin 240,	170
Apkārtējā gaisa temperatūra/ mitruma timenis	°C/%	5 - 40 / 5 – 95
Kopējais svars kg 40.5
Izmēri (pl. x gar. x augst.) mm 730x410x730

AC24016

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda KW 1.5
Maks. darba spiediens bar 9
Garantëtais skanäs spiediena līmenis (Dir.2000/14/CE)	dB 72
Molora värpstas rotäcijas ätrums apgr. min. 1400
Tvertnes tilpums litri 16
Ražība (jesükšanas/izejas) Vmin 240 / 170
Apkārteljā gaisa temperatūra/ milruma līmenis	°C./%	5 - 40 / 5 - 95
Kopējais svars kg 42.5
Izmēri (pl. x gar. x augst.) mm 720x510x495

AC10304

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda kW 0.55
Maks. darba spiediens bar 9
Garantëtais skanas spiediena fimenis (Dir.2000/14/CE)	dB 60
Motora värpstas rotâcijas âtrums apgr. min. 1400
Tvertnes tilpums litri 4
Ražība (jesükšanas/izejas) Vmin 103 /55
Apkārtējā gaisa temperatūra/ mitruma fimenis	°C,/%	5 - 40 / 5 - 95
Kopējais svars kg 17.1
Izmēri (pl. x gar. x augst.) mm 405x375x335

AC24080

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda kW 1.5
Maks. darba spiediens bar 9
Garantiëtais skanjas spiediena timenis (Dir 2000/14/CE)	dB 72
Molora värpstas rotäcljas ätrums apgr.	min. 1400
Tvertnes tilpums litri 80
Razība (iesūkšanas/zejas) Vmin 240 J	170
Apkārtējā gaisa temperalūra/ mitruma timenis	°C/%	5 - 40 / 5 – 95
Kopējais svars kg 63.5
Izmēri (pl. x gar. x augst.) mm 545x465x1210

AC12810

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda KW 0,75
Maks. darba spiediens bar 9
Garantëtais skanas spiediena limenis (Dir.2000/14/CE)	dB 65
Motora värpstas rotäcljas ätrums apgr./min. 1420
Tvertnes tilpums litri 10
Ražība (iesūkšanas/izejas) Vmin 128 / 80
Apkārteljā gaisa temperatūra/ miltruma limenis	°C/%	5 - 40 / 5 - 95
Kopējais svars kg 25.8
Izmēri (pl. x gar. x augst.) mm 495x437x459

AC32024

Spriegums/frekvence V:Hz 230 / 50
Nominälä jauda kW 2.2
Maks. darba spiediens bar 10
Garantēlais skanas spiediena līmenis (Dir.2000/14/CE)	dB 78
Motora vārpstas rotācijas ātrums apgr. min. 1400
Tvertnes tilpums litri 24
Ražība (jesūkšanas/izejas) Vmin 320 / 230
Apkārtējā gaisa temperatūra/ mitruma līmenis	°C,/%	5 - 40 / 5 - 95
Kopējais svars kg 54
Izmēri (pl. x gar. x augst.) mm 800x560x535

AC12824

Spriegums/frekvence V/Hz 230 / 50
Nominälä jauda kW 0.75
Maks. darba spiediens bar 9
Garantiëtais skanas spiedlena līmenis (Dir.2000/14/CE)	dB 65
Motora värpstas rotäcljas ätrums apgr. min. 1420
Tvertnes tilpums litri 24
Ražība (iesūkšanas/izejas) Vmin 128	80
Apkārtējā gaisa temperatūra/ mitruma līmenis	°C/%	5 - 40 / 5 - 95
Kopējais svars kg 22.0
Izmēri (pl. x gar. x augst.) mm 571x28	lx575

Servisa klase visiem modeliem: S3 - 20mn ON/ 10mn OFF

REZERVETAS TIESIBAS

Rezervētās tiesības uz šo lietošanas un apkopes instrukciju paliek ražotāja īpašumā. Jebkāda šīs lietošanas instrukcijas daļu reproducēšana vai pavairošana (kā pilnīga, tā arī daļēja) bez rakstiskas ražotāja piekrišanas ir aizliegta. Visas tekstā minētās preču zīmes pieder to attiecīgajiem īpašniekiem.

TURINYS

NAUDOJIMO INSTRUKCIJOS SVARBA....183

ADRESAI ....183

SAUGUMO ISPĖJIMAI....183
