Vrsta izdelka	Brezoljni zračni kompresor
Znamka	Senco
Model	AC8305
Napajalna napetost	230 V / 50 Hz
Nazivna moč	0,35 kW
Maksimalni delovni tlak	9 bar
Raven zvočnega tlaka	60 dB(A)
Hitrost vrtenja motorja	1400 obr/min
Prostornina rezervoarja	5 litrov
Pretok (sesalni / potisni)	83 / 33 L/min
Temperatura okolice	5 - 40 °C
Vlažnost okolice	5 - 95 %
Skupna teža	14,1 kg
Dimenzije (D x Š x V)	435 x 410 x 270 mm
Vrste združljivih orodij	Pnevmatska orodja: pištole, vijačniki, zakovice itd.
Varnostne naprave	Varnostni ventil (10,5 bar), tlačno stikalo (7-10 bar), zaščitna rešetka ventilatorja, toplotno stikalo, manometri
Dnevno vzdrževanje	Izpraznite kondenzat iz rezervoarja po vsakem ciklu
Tedensko vzdrževanje	Očistite zračne filtre, preverite tlak v kolesih (maks. 2,5 bar)
Razred delovanja	S3 - 20 min ON / 10 min OFF

Pogosto zastavljena vprašanja - AC8305 Senco

Kako zagnati kompresor Senco AC8305?

Priključite napravo na električno vtičnico. Prepričajte se, da je stikalo ON-OFF v položaju OFF (0). Odprite ventil za kondenzat? Ne, preverite, da je zaprt. Stikalo postavite v položaj ON (I). Naprava deluje, dokler ne doseže 10 bar, nato se samodejno ustavi. Nastavite izhodni tlak z regulatorjem.

Kakšen je maksimalni delovni tlak?

Maksimalni delovni tlak je 9 bar. Tlačno stikalo samodejno ustavi motor pri 10 bar in ga ponovno zažene pri 7 bar.

Kaj storiti, če se sproži varnostni ventil?

Varnostni ventil se sproži v primeru previsokega tlaka (nastavljen na 10,5 bar). To kaže na okvaro tlačnega stikala. Takoj izklopite napravo in kontaktirajte pooblaščenega tehnika. Ne uporabljajte brez popravila.

Kako izprazniti kondenzat iz rezervoarja?

Po vsakem delovnem ciklu izklopite napravo in jo odklopite. Nato nagnite napravo na tla in odprite izpustni ventil pod rezervoarjem, da izpustite vodo. Po izpustu zaprite ventil.

Kako očistiti zračne filtre?

Odvijte pokrov filtra, odstranite filtrirni element in ga očistite s stisnjenim zrakom. Vse znova sestavite. Zamenjajte filter, če je obrabljen. Pogostost: vsak teden.

Ali lahko uporabim električni podaljšek?

Da, vendar mora biti prilagojena moči kompresorja (0,35 kW) in v skladu s standardi. Izogibajte se dolgim podaljškom, ki lahko povzročijo padec napetosti. Uporabljajte izključno opremo z oznako CE.

Kaj storiti v primeru pregrevanja motorja?

Motor je zaščiten s toplotnim stikalom. Če se sproži, postavite stikalo ON-OFF v položaj OFF (0), pritisnite gumb za ponovno nastavitev, počakajte nekaj minut in ponovno zaženite. Če težava ne izgine, kontaktirajte tehnika.

Kakšne so dimenzije in teža kompresorja?

Dimenzije: 435 x 410 x 270 mm. Teža: 14,1 kg. Opremljen je s kolesi in ročajem za transport.

Ali lahko kompresor uporabljamo na prostem?

Da, pod pogojem, da je mesto zaščiteno pred vremenskimi vplivi, dobro osvetljeno, prezračeno, s temperaturo med 5 in 40 °C ter vlažnostjo od 5 do 95 %. Postavite ga na ravno in stabilno površino. Hranite izven dosega otrok.

Kako shraniti kompresor za daljše obdobje?

Izpraznite kondenzat iz rezervoarja. Shranite ga na suhem mestu, zaščitenem pred prahom, z ustrezno temperaturo in vlažnostjo. Odklopite ga iz električnega omrežja.

NAVODILA ZA UPORABO AC8305 Senco

(Prevod izvirnega navodila)

Instructiuni de utilizare

(Traducerea instructiunii originale)

Varnostno označevanje 128

UPORABA STROJA 128

Mesto uporabe 128

Omejitve uporabe 129

Komandne naprave 129

preverjanje pred vklopom stroja 129

Vklop stroja.... 129

Izklop stroja 130

Obnovljiva termalna zaščita.... 130

POVEZAVE 130

Električne povezave 130

Povezava zračne cevi (razširitev) in orodja.... 130

USTAVITEV V SILI.... 130

Ustavitev v sili 130

Vključitev po ustavitvi v sili 130

VZDRŽEVANJE 130

Stanje "izklopljenega stroja" 130

Rutinsko vzdrževanje 130

Dodatno vzdrževanje 131

Rušenje 131

Težave – vzroki – reševanje težav.... 131

Rezervni deli.... 132

PAKIRANJE 132

Prevoz stroja in ravnanje 132

Pakiranje.... 132

Razpakiranje 132

Pozicioniranje 132

Skladiščenje 132

TEHNIČNE SPECIFIKACIJE 133

PRIDRŽANE PRAVICE.... 133

POMEN PRIROČNIKA

Pred uporabo naprave morajo pooblaščeni upravljavci prebrati in razumeti ta priročnik v vseh delih.

Ta priročnik o "navodilih za uporabo in vzdrževanje" je bil sestavljen v skladu z določbami, predvidenimi v "Direktivi o strojih" 2006/42/EC, da bi zagotovili enostavno in pravilno razumevanje vsebine, ki jo upravljajo pooblaščeni upravljavci. Zato mora biti vedno nameščen, dobro varovan in ohranjen blizu stroja.

Ta priročnik je sestavni del stroja in ga je treba shraniti za nadaljnjo uporabo, dokler ga ne odstranite.

Ta priročnik mora biti vedno na voljo za polnjene operaterje in mora biti dobro ohranjen in shranjen v bližini stroja.

Proizvajalec zaradi neupoštevanja standardov in navodil v tem priročniku ne more biti odgovoren za škodo na ljudeh, živalih in drugih stvareh.

Priročnik je obvezno dostaviti skupaj s strojem, će se ta prenese na drugega uporabnika.

Ta priročnik ustreza najsodobnejšemu stanju, ko se stroj trguje, in ga ni mogoče šteti za neprim - ernega samo zato, ker ga lahko po novih izkušnjah posodobite.

V primeru izgube ali obrabe priročnika zahteva - jte novo kopijo proizvajalca ali pooblaščenega prodajalca z navedbo modela stroja in revizije, ki je navedena na ovitku.

NASLOVI

Pooblaščeni upravljavci morajo na stroju izvajati samo posege svoje posebne pristojnosti. Pred kakršnim koli posegom na stroju se morajo pooblaščeni upravljavci prepričati, da imajo v celoti svoje fizične in psihološke sposobnosti, da lahko kadar koli zagotovijo spoštovanje varnostnih pogojev.

Ta tehnični priročnik je namenjen izključno pooblaščenim upravljavcem, ki so zadolženi za uporabo in vzdrževanje stroja v skladu s posebnimi tehničnimi in poklicnimi kompetencami, potrebnimi za vrsto intervencije. Spodaj navedeni simboli so postavljeni na začetek odstavka in označujejo operaterja, ki sodeluje v predani temi.

OPERATER: To je najmanj 18 letni operater (zasebni uporabnik ali delavec), ki lahko v skladu z veljavnimi zakoni države, ki veljajo o varnosti in zdravju na delovnih mestih, izvaja zagon, uporabo in izklop stroja, ob popolnem upoštevanju dela za inštruktorje v priročniku, ki je opremljen z osebno zaščitno opremo.

MEHANIČNI / PNEVMATSKI INŽENIR ZA VZDRŽEVANJE: To je usposobljeni tehnični inženir, kvalificiran za izvajanje izključno posegov na mehanskih / pnevmatskih delih za izvajanje postopkov prilagajanja, vzdrževanja in / ali popravljanja tudi z onesposobljenimi varovanji ob popolnem upoštevanju navodil v tem priročniku. ali v katerem koli drugem posebnem dokumentu, ki ga je izključno predložil proizvajalec in je opremljen z osebno zaščitno opremo.

INŽENIR ELEKTRIČNEGA VZDRŽEVANJA: To je usposobljeni tehnični inženir, kvalificiran za izvajanje intervencij izključno na električnih napravah za izvajanje postopkov prilagajanja, vzdrževanja in popravila tudi pod napetostjo in z onesposobljenimi varovanji ob popolnem spoštovanju navodil v tem priročniku ali v drugi posebni dokumenti, ki jih izključno predloži proizvajalec in so opremljeni z osebno zaščitno opremo.

UPRAVLJANJE VARNOSTI PODJETJA: To je usposobljeni tehnični inženir, ki ga imenuje delodajalec (v primeru, da stroj uporabljate v podjetju) in izpolnjuje tehnične in strokovne zahteve, ki jih predvidevajo veljavni regulatorji glede varnosti in zdravja delavcev na kraju dela.

TEHNIČNI INŽENIR PROIZVAJALCA: To je usposobljen tehnični inženir, ki ga proizvajalec in / ali pooblaščeni prodajalec dobavi za izvedbo potrebne tehnične pomoči, pa tudi za intervencije rednega in dopolnilnega vzdrževanja in / ali postopkov, ki niso opisani v tem priročniku in zahtevajo posebno znanje stroja, ki je opremljen z osebno zaščitno opremo.

VARNOSTNA OPOZORILA

UPORABLJENE VARNOSTNE NAPRAVE

1. VARNOSTNI VENTIL: to je certificirani varnostni ventil (kalibriran na 10,5 barov), nameščen na pnevmatski napravi pod tlačnim stikalom. Uporablja se za praznjenje nadtlaka naprave, kadar tlačno stikalo zaradi možnih napak ne deluje. Izklop varnostnega ventila zavezuje upravljavca, da izklopi stroj in zahteva posredovanje tehničnih inženirjev.
   2.STIKALO TLAKA: to je elektro-pnevmatska naprava (kalibrirana na min. 7 bar in največ 10 barov), nameščena na pnevmatski napravi. Uporablja se za vodenje samodejnega zagona stroja, ko obratovalni tlak pade pod 7 barov, pa tudi samodejnega zaustavljanja, ko obratovalni tlak doseže 10 barov.
   3.FIKSNA ZAŠČITNA REŠETKA VENTILATORJA ZA HLAJENJE: To je pritrjena zaščita, sestavljena iz rešetke iz plastičnega materiala, ki jo z vijaki pritrdijo na dno dvocilindričnega črpalnega sklopa. Uporablja se za preprečevanje naključnega stika s premikajočim se ventilatorjem.
2. MERILEC : to je toplotna zaščita, nameščena na električni napravi, ki zaustavi električni motor v primeru trenutne preobremenitve in / ali kratkega stika.
   Obnovo lahko izvedete s pripadajočim gumbom.
3. MERILEC TLAKA V CISTERNI: to je merilna naprava, nameščena na rezervoarju stroja. Prikaže tlak stisnjenega zraka v rezervoarju.
4. TLAČNI MERILEC NA IZHODU: to je merilna naprava, nameščena na pnevmatski napravi stroja zgoraj pred izpustno pipo za hitri zrak. Prikaže izhodni tlak, ki ga je mogoče nastaviti preko ustreznega tlačnega regulatorja (0 ÷ 10 barov).

Prepovedano je posegati, odklopiti in / ali odstraniti vse varnostne naprave, ki obstajajo v napravi.

Strogo prepovedano je zamenjati katero koli varnostno napravo ali katero koli njeno komponento z neoriginalnimi nadomestnimi deli.

Obvezno je stalno preverjati pravilno delovanje vseh varnostnih naprav, nameščenih na stroju.

Obvezno je, da takoj zamenjate vse varnostne naprave, ki ne delujejo in / ali so poškodovane.

VARNOSTNO OZNAČEVANJE

Uporabljena varnostna oznaka je reprezentirana z nalepko, ki je nanešena na zunanjo stran stroja.

Pomen signalov.

Nevarnost: Napajanje

Nevarnost: Samodejni zagon

Nevarnost: Visoka temperatura

Navodila obvezno preberite

Obvezno je izklopiti napajanje

Vsekakor je prepovedano odstraniti in / ali poškodovati varnostne signale, ki so na napravi.

Obvezna je zamenjava obrabljenih varnostnih signalov, ki zahtevajo proizvajalca in / ali pooblaščenega prodajalca.

OPREMA ZA OSEBNO ZAŠČITO (PPE)

Pooblašceni upravljavci ne smejo nositi oblek in dodatkov, ki se lahko zapletejo v stroj.

Obvezna je uporaba PPE, ki jih predvidi proizvajalec.

Pooblašceni izvajalci morajo obvezno uporabljati PPE, ki jih predvidijo proizvajalci uporabljenega orodja in glede na vrsto obdelave.

ZNAK OBVEZNI PPE TIP UPORABE
	Zaščita rok(Rokavice za zaščito)	V primeru, da so potrebni vzdrževalni posegi, ne da bi čakali, da se elektromotor in dvocilindrični črpalni element ohladita.
	Zaščita sluha(slušni aparat)	V vseh fazah obdelave.
	Zaščita stopal(ojačana obutev)	Med transportom strojev.

OSTALA TVEGANJA

Pooblaščeni upravljavci se zavedajo, da kljub temu, da je proizvajalec sprejel vse možne tehnične varnostne ukrepe za varstvo stroja, še vedno obstaja preostalo tveganje.

OSTALO TVEGANJE	Nevarnost gorenja zaradi naključnega stika z dvocilindričnim črpalnim sklopom in elektromotorjem.
POGOSTOST IZPOSTAV-LJENOSTI	Nizka in naključna. Izpostavljenost je lahko,če se upravljavec prostovoljno odloči za napačno dejanje, prepovedano in ki ni razumljivo predvidljivo.
POVEZAVA ŠKODE	Lahke poškodbe (običajno reverzibilne).
POVEZAVA ŠKODE	Varnostni znaki. / Obveznost uporabe opreme za osebno zaščito (PPE) in / ali počakajte, da se stroj ohladi.

UPORABA STROJA

MESTO UPORABE

PODROČJE UPORABE	Industrijski, raft in civilni sektor.
MESTO UPORABE	Notranji ali zunanji (pod pogojem, da niso izpostavljeni atmosferskim vplivom) dovolj osvetljen, prezračen, z ustreznimi vrednostmi temperature zunanjega zraka in vlažnosti, primeren v skladu z zakonsko določbo, ki velja v državi uporabe o varnosti in zdravju v krajih delati. Stroj se mora nasloniti na površino, kar zagotavlja njegovo stabilnost glede na težo in njegove splošne dimenzije.PREVIDNOST! OBVEZNO JE DRŽATI STROJ IZVEN DOSEGA OTROK.
PREDVIDENA UPORABA	Stiskanje zraka (brez olja) za uporabo primernega pnevmatskega orodja, ki je v skladu z veljavnimi predpisi. (na primer: pištole za pihanje, napihovanje, pranje, barvanje ali peskanje; vijaki; točkovni varilci, kovice ali mazalke).
OPERATORJI, KI DELAJO Z UPORABO	Pooblaščeni upravljavec, ki izpolnjuje opisane strokovne zahteve.

OMEJITVE UPORABE

Ta stroj je bil zasnovan in izdelan izključno za predviđeno uporabo, opisano v odstavku 9, zato je vsaka druga uporaba popolnoma prepovedana, da se v vsakem trenutku zagotovi varnost upravljavcev, pa tudi učinkovitost samega stroja.

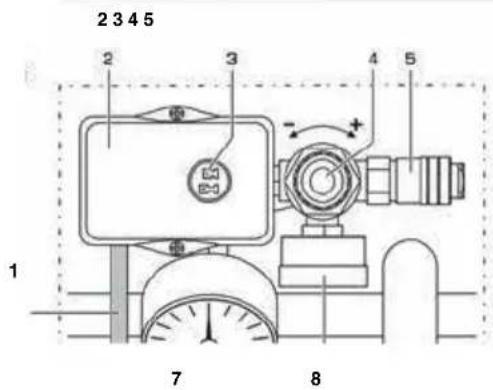

KOMANDNE NAPRAVE

Prikazani so

1. Napajalni kabel
   2.tlačno stikalo
   3.stikalo "ON-OFF"
2. Regulator tlaka na izhodu
   5.Hiter trak za odvod zraka
3. Merilec tlaka na izhodu
4. Merilnik tlaka v rezervoarju

Stroj je strogo prepovedano uporabljati v okolju s potencialno eksplozivno atmosfero in / ali v prisotnosti vnetljivega prahu (npr. Prah iz lesa, moke, sladkorja in mletja).

Omejitve uporabe: prepovedano uporabljati stroj za nepravilno uporabo, ki se razlikuje od predvidene uporabe (odstavek 9).

Stroj je obvezno hraniti izven dosega otrok.

Med uporabo je obvezno preveriti, ali se nepooblaščeni ne približajo stroju.

Strogo prepovedano je uporabljati zračne cevi (podaljške), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Stroj je strogo prepovedano z žerjavi in / ali vilicami.

Strogo je prepovedano usmerjati curke s stisnjenim zrakom proti osebam, živalim in stvarem.

Stroj je strogo prepovedano uporabljati za prevoz in / ali dvigovanje oseb, živali in stvari.

Stroj je prepovedano vleko stroja na kakršen koli način in / ali vozila.

Stroj je prepovedano ročno premikati stroj po pobočju navzgor in / ali navzdol z nevarno stopnjo.

Nevarnost gorenja zaradi naključnega stika z dvocilindričnim črpalnim sklopom in elektromotorjem.

Pozor! Obstaja preostalo tveganje.

PREVERJANJE PRED VKLOPOM

Pred vklopom stroja morajo pooblaščeni upravljavci opraviti naslednja preverjanja.

1. Prepričajte se, da v bližini naprave ni nepooblaščenih oseb.
2. Prepričajte se, da so varnostne naprave vgrajene in pravilno nameščene ter delujejo.
3. Prepričajte se, da je stroj pravilno nameščen.
4. Prepričajte se, da je stikalo "ON-OFF" (ON-OFF) nameščeno na "OFF (0)".
5. Prepričajte se, da je ventil za odvajanje kondenzata zaprt.
6. Uporabite obvezne osebne zaščitne naprave (PPE).
7. Prepričajte se, da ste prebrali in razumeli "Navodila za uporabo in vzdrževanje" v vseh delih.

VKLOP STROJA

Pooblaščeni upravljavci lahko stroj vklopijo šele po obveznem opravljanju opisanih pregledov. Pred uporabo tega stroja morajo pooblaščeni upravljavci prebrati in razumeti ta priročnik. Med uporabo je obvezno preveriti, da se nepooblaščeni ne približajo stroju.

Pooblaščeni upravljavci ne smejo puščati stroja brez nadzora med obratovanjem in vzdrževanjem.

Nevarnost gorenja zaradi naključnega stika z dvocilindričnim črpalnim sklopom in elektromotorjem. Pozor! Obstaja preostalo tveganje.

Proizvajalec zavrača vsako odgovornost za škodo na ljudeh, živalih in stvareh zaradi neupoštevanja standardov in opozoril, opisanih v tem priročniku.

Proizvajalec zavrne vso odgovornost za končni rezultat obdelave, glede na to, da je odvisno od porabe vrste uporabljenega orodja in strokovnih znanj pooblaščenih upravljavcev.

1. Priključite stroj v električno omrežje tako, da v pravilno vtičnico vstavite vtič za napajanje;
2. Vključite stroj tako, da premaknete stikalo »ON-OFF«. "ON (I)" (stroj deluje, dokler ni dosežen največji delovni tlak 10 barov, nato se samodejno ustavi);
3. Prilagodite tlak na izhodu z ustreznim regulatorjem, glede na uporabljeno orodje in vrsto obdelave. Preverite tlak v ustreznem merilcu tlaka;

Prepovedano je privijanje regulatorja tlaka na izhodu. Izven konca potiska, da ne bi poškodovali membrane.

1. priključite orodje na zračno cev (podaljšek);
2. Priključite zračno cev (podaljšek) na pipo za hitro odvajanje zraka iz stroja;

Strogo prepovedano je uporabljati zračne cevi (podaljške), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Obvezna je uporaba zračnih cevi (podaljški), okovja in orodja v skladu z določbami navodil za uporabo in vzdrževanje, ki jih dobavijo povezani proizvajalci.

1. Izvedite obdelavo (stroj se samodejno ponovno zažene, ko obratovalni tlak pade pod 7 barov);
2. Po končani obdelavi izklopite stroj, kot je opisano.

IZKLOP STROJA

Na koncu delovnega cikla stroj izklopite na naslednji način:

1. Izklopite stroj s pritiskom na stikalo »ON-OFF«. "OFF (0)";
2. Odklopite stroj iz električnega omrežja tako, da iz ustrezne vtičnice odstranite vtič za napajanje;
3. Odklopite orodje iz zračne cevi (podaljška);
4. odklopite zračno cev (podaljšek) iz pipe za hitro odvajanje zraka;
5. Kondenzat izpraznite iz rezervoarja samo v primeru konca delovnega cikla.

OBNOVLJIVA TERMALNA ZAŠČITA

Če se v električni napravi stroja pojavi trenutna preobremenitev in / ali kratek stik, se obnovljivo toplotno stikalo zaustavi z električnim motorjem. Če želite ponastaviti toplotno stikalo, obnovite naslednje:

1. Pritisnite pozicijsko stikalo »ON-OFF«.na "OFF (0)";
2. Pritisnite obnovljivo termično tipko;
3. Pred ponovnim zagonom naprave počakajte nekaj minut.

Če se stroj po opravljenem preostalem času ne vklopi, mora upravljavec obvezno poiskati intervencijo vzdrževalcev in / ali pooblaščenega prodajalca.

POVEZAVE

ELEKTRIČNE POVEZAVE

Stroj lahko priključite na električno omrežje tako, da v ustrezno vtičnico vstavite vtič.

Električno omrežje, na katerega je stroj priključen, mora ustrezati zahtevam, ki jih predvidevajo predpisi, ki veljajo v državi uporabe, in mora ustrezati tehničnim lastnostim, navedenim v odstavku 2, in biti opremljen s pravilno napravo za ozemljitev.

Vsak tip električnega materiala, ki se uporablja za povezavo, mora ustrezati uporabi, če je podvržen direktivi o nizki napetosti 2006/95 / ec, mora ustrezati zahtevam, določenim v predpisih, ki veljajo v državi uporabe. stroj.

Neupoštevanje zgoraj opisanih opozoril lahko povzroči nepopravljivo škodo na električni opremi stroja in po izteku garancije.

Proizvajalci zavračajo vsako odgovornost za napake ali okvare stroja zaradi nenadnih sprememb napetosti, ki presegajo dovoljena odstopanja, ki jih predvideva distribucijski subjekt (napetost ± 10% - frekvenca ± 2%).

Če je potrebno, je treba stroj priključiti izključno na generatorje z večjo močjo od nameščene električne energije. Za podporo absorpcije do vrha na začetku.

POVEZAVA ZRAČNE CEVI (RAZŠIRITEV) IN ORODJA

1. Priključite orodje na zračno cev (podaljšek);

2. Priključite zračno cev (podaljšek) na pipo za hitri izpust zraka v napravi.

Strogo prepovedano je uporabljati zračne cevi (podaljške), armature in orodje, ki niso primerne in / ali niso v skladu z veljavnimi predpisi.

Obvezna je uporaba zračnih cevi (podaljški), okovja in orodja v skladu z določbami navodil za uporabo in vzdrževanje, ki jih dobavijo povezani proizvajalci.

Proizvajalec zavrača vsako odgovornost za škodo na ljudeh, živalih in drugih stvareh zaradi neupoštevanja zgoraj opisanih opozoril.

USTAVITEV V SILI

USTAVITEV V SILI

Izklop stroja je mogoče izvesti s pritiskom na stikalo »ON-OFF« na "OFF (0)". Da bi se izognili situacijam neposredne ali tesne nevarnosti, morajo pooblaščeni upravljavci obvezno izvesti naslednje postopke:

1. Pritisnite stikalo za on/ off na "Off (0)" v pravem času.
2. Takoj obvestite „vodjo varnosti“ v sili (če stroj uporabljate v podjetju).

VKLJUČITEV PO USTAVITVI V SILI

Šele in izključno potem, ko ste odstranili vzroke za nujne primere in potem, ko ste natančno ocenili, da isti niso povzročili poškodb in / ali anomalij stroja, s soglasjem vodje varnosti (v primeru, da stroj uporabljate v podjetju), preklopite na stroju, kot je opisano.

VZDRŽEVANJE

STANJE "IZKLOPLJENEGA STROJA"

Pred izvedbo kakršnega koli vzdrževalnega in / ali prilagoditvenega posega na stroju je potrebno obvezno izprazniti rezervoar (brez tlaka), izklopiti vir napajanja in preveriti, ali je stroj dejansko ustavljen in ga ni mogoče vklopiti nenadoma (stikalo za vklop in izklop poz. " OFF (0) 'in napajalni kabel izključen iz omrežne vtičnice in nameščen blizu stroja).

RUTINSKO VZDRŽEVANJE

Vključuje vse dejavnosti, ki se izvajajo za vzdrževanje pravilne uporabe in obratovalnih pogojev stroja z različnimi vrstami posegov (prilagoditve, vizualni pregledi, čiščenje zračnih filtrov itd.), Ki jih izvaja pooblaščeni tehnični inženir za vzdrževanje na določeni frekvenci.

Pooblaščeni izvajalci morajo izvajati izključno operacije svoje posebne pristojnosti. In s privolitvijo vodje podjetja za varnost (če stroj uporabljate v podjetju).

Pooblaščeni upravljavci ne smejo med obratovanjem in med vzdrževanjem puščati stroja brez nadzora.

TABELA ZA RUTINSKO VZDRŽEVANJE

POGOSTOST	TOČKA INTERVENCIJE	TIP INTERVENCIJE
VSAK DAN	Varnostne naprave	Prepričajte se, da so vgrajene, pravilno nameščene in delujoče.
	Napajanje Kabel in vtič	Vizualno preverjanje stanja obrabe.
	Cisterna	Na vsakem koncu delovnega cikla stroj naslonite na tla in izpustite kondenzat iz rezervoarja, tako da odprete ventil za kondenzat.
VSAK TEDEN	Kolesa	Nadzor tlaka v pnevmatikah.Po potrebi napihnite s stisnjenim zrakom do max. 2,5 bara
	Št.2 Zračni filtri, Sprednja in zadnja stran	Št. 2 Zračni filtri, spredaj in zadaj Odvijte vijak; Odstranite pokrov; Izvlecite filter; in ga očistite z zrakom; Ponovno pravilno sestavite pokrov.N.B.: ZAMENJAVA V PRIMERU ČISTE VODE.

DODATNO VZDRŽEVANJE

Vključuje vse dejavnosti, ki se izvajajo za vzdrževanje pravilnih pogojev uporabe in delovanja stroja z različnimi vrstami posegov (prilagoditve, zamenjave itd.), Ki jih izvajajo izključno tehniki proizvajalca pri določeni frekvenci ali v primeru okvare oz. obrabe.

Za vsak dodaten vzdrževalni poseg obvezno zahtevajte tehnično pomoč pri proizvajalcu pooblaščenega prodajalca.

RUŠENJE

Ko je stroj porušen, obvezno upoštevajte določbe veljavnih predpisov. Deli, ki sestavljajo stroj, ločite glede na različne gradbene materiale (plastika, baker, železo itd.).

TEŽAVE - VZROKI - REŠEVANJE TEŽAV

Naslednja tabela prikazuje vrsto situacij, ki se lahko zgodijo med uporabo stroja.

Pooblaščeni izvajalci morajo izvajati izključno operacije svoje posebne pristojnosti. In s privolitvijo vodje podjetja za varnost (če stroj uporabljate v podjetju).

TEŽAVA VZROKI REŠEVANJE TEŽAV
Stroj se ne vklopi ali ustavi in se ne zažene znova.	Pomanjkanje napajanja.	1. Prepričajte se, da je stikalo »ON OFF« na “ON(I)”;2. Preverite, ali vtič za napajalni kabel deluje in je pravilno vstavljen v ustrezno vtičnico;3. preverite, ali delujejo morebitne razširitve in vtičnica za napajanje;4. Preverite, ali glavno stikalo omrežja deluje in je nameščeno na „ON (I)“.
	Problemi obnovljivega toplotnega stikala zaradi trenutne preobre-menitve in / ali kratkega stika.	Upoštevajte opisani postopek.
Stroj se zažene večkrat brez uporabe orodij.	Puščanje iz zračne cevi, orodja ali pnevmatske naprave.	1. Preverite, da pnevmatika ni poškodovana;2. Preverite celovitost in povezavo zračne cevi in orodja.
Zrak ne izhaja iz orodja.	Rezervoar ni pod pritiskom.	Vklopite stroj in počakajte, da se rezervoar naloži, da preverite pritisk na ustreznem merilcu za tlak.
	Napačna nastavitev izhodnega tlaka.	Preverite, ali je vrednost, navedena na merilcu za tlak na izhodu večja od 0 (nič) barov.
	Orodje je poškodovano.	Preverite celovitost in učinkovitost orodja.
Zmanjšanje tlaka v rezervoarju za zrak.	Puščanje iz zračne cevi, orodja ali pnevmatske naprave.	1. Preverite celovitost pnevmatske naprave.2. Preverite celovitost zračne cevi in orodja.3. Preverite, ali so priključki za zračno cev stroja in orodje zračne cevi pravilni.4. Prepričajte se, da je ventil za odvod kondenzata dobro zaprt.
Problem varnostnega ventila.	Tlačno stikalo je pokvarjeno.	Prijavite se pri pooblaščenem prodajalcu.
Puščanje zraka iz ventila tlačnega stikala z zaustavljenim strojem.	Preverite, ali je ventil umazan ali obrabljen.
Stroj vibrira in / ali oddaja veliko hrupa.	Mehanski prelom.
Pogost zagona in majhen izkoristek.	Zračni filtri so umazani.	Očistite filtre.

REZERVNI DELI

Originalne nadomestne dele za morebitne zamenjave je treba zahtevati izključno pri proizvajalcu ali pri pooblaščenem prodajalcu. Strogo prepovedano je zamenjati vse sestavne dele stroja z neoriginalnimi nadomestnimi deli.

PAKIRANJE

PREVOZ STROJA IN RAVNANJE

Stroj lahko ročno prevažata dva operaterja, tako da ga zasedeta z ležajno nogo in ročajem ali ročno rokujeta napolnjeni operater z ročajem in kolesi, s katerimi je opremljen.

Prevoz stroja morata v skladu s predpisi o "ročnem ravnanju s tovorom" obvezno izvesti dva napolnjena stroja, da se izognete neugodnim ergonomskim razmeram, ki lahko povzročijo nevarnost poškodb hrbtenice / ledvenega dela.

PAKIRANJE

Proizvajalec stroj spakira v kartonsko škatlo, opremljeno z dvema ročajema, ki vsebuje št. 1 suhi kompresor in št. 1 Navodila za uporabo in vzdrževanje.

RAZPAKIRANJE

Ko je embalaža nameščena na tleh, na enakomerni površini, ki zagotavlja njeno stabilnost, razpakirajte stroj, ga odstranite iz embalaže, in upoštevajte vsebovana navodila.

Priporočljivo je, da embalažo odložite v skladu z različnimi vrstami materiala, ob popolnem upoštevanju zakonodaje, ki velja v državi uporabe.

POZICIONIRANJE

Stroj je treba uporabljati na delovnem mestu z opisanimi lastnostmi, nameščenim na enakomerno površino, kar zagotavlja njegovo stabilnost glede na njegove splošne dimenzije in težo.

Da bi pooblaščenim operaterjem omogočili delo na varnih mestih, se priporoča zagotovitev minimalne razdalje (1 m) od drugih, predmetov in / ali ovir.

SKLADIŠČENJE

Če stroja ne uporabljate dlje časa, ga je treba hraniti na varnem mestu, ob ustrežni temperaturi in vlažnosti, ter ga zaščititi pred prahom.

Pred shranjevanjem stroja priporočamo, da kondenzat izpustite iz rezervoarja za zrak.

TEHNIČNE SPECIFIKACIJE
AC4504

Napelost / frekvenca moči V / Hz 230 / 50
Nazivna moč kW 0.24
Največji. obratovalni tlak Bar 8
Zagotovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 58
Hitrost wrtenja gredi motorja Rpm 1420
Prostomina rezervoarja Litri 4
Donos (sesanje / dobava) Vmin 45 / 28
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 / 5 - 59
Skupna teža Kg 11
Dimenzije (bxlxh) mm mm 355x258x290

AC8305

Napetost / frekvenca moči V / Hz 230 / 50
Nazivna moč kW 0.35
Največji. obratovalni tlak Bar 9
Zagctovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 60
Hitrost vrtenja gredi motorja Rpm 1400
Prostornina rezervoarja Litri 5
Donos (sesanje / dobava) Vmin 83 /33
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 / 5 - 95
Skupna teža Kg 14.1
Dimenzije (bxlxh) mm mm 435x410x270

AC24050

Napelost / frekvenca moči V / Hz 230	50
Nazivna moč kW 1.5
Največji. obratovalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 72
Hitrost vrtenja gredi motorja Rpm 1400
Prostornina rezervoarja Litri 50
Donos (sesanje / dobava) Vmin 240 /	70
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 / 5 - 95
Skupna teža Kg 40.5
Dimenzije (bixlxh) mm mm 730x410x730

AC24016

Napetost / frekvenca moči V / Hz 230 / 50
Nazivna moč kW 1.5
Največji. obratovalni tlak Bar 9
Zagotcvljena raven tlaka hrupa(Dil.2000 / 14 / CE)	dB 72
Hitrost vrtenja gredi motorja Rpm 1400
Prostomina rezervoanja Litri 16
Donos (sesanje / dobava) Vmin 240 / 170
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 / 5 - 95
Skupna teža Kg 42.5
Dimenzije (bxlkh) mm mm 720x510x495

AC10304

Napetost / frekvenca moči V / Hz 230 / 50
Nazivna moč KW 0.55
Največji. obratovalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 60
Hitrost vrtenja gredi motorja Rpm 1400
Prostornina rezervoarja Litri 4
Donos (sesanje / dobava) Vmin 103 / 55
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 /5 - 95
Skupna teža Kg 17.1
Dimenzije (bxlxh) mm mm 405x375x335

AC24080

Napetost / frekvenca moči V / Hz 230 /	50
Nazivna moč kW 1.5
Najvećji. obratovalni tlak Bar 9
Zagolovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 72
Hitrost vrtenja gredi motorja Rpm 1400
Prostomina rezervoarja Litri 80
Donos (sesanje / dobava) Vrmin 240 /	70
Temperatura / vlažnost zunanjega zraka	°C / %	5 - 40 / 5 - 95
Skupna teža Kg 63.5
Dimenzije (bdxh) mm mm 545x465x1210

AC12810

Napelost / frekvenca moči V / Hz 230 / 50
Nazivna moč kW 0.75
Največjl. obratovalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 65
Hitrost vrlenja gredi motorja Rpm 1420
Prostomina rezervoarja Litri 10
Donos (sesanje / dobava) Vmin 128 / 80
Temperatura / vlažnost zunanjega zraka	1 / % 5 - 40 / 5 - 95
Skupna teža Kg 25.8
Dimenzije (bxlxh) mm mm 495x437x459

AC32024

Napetost / frekvenca moči V / Hz 230 /	50
Nazivna moč KW 2.2
Največji. obratovalni tlak Bar 10
Zagotovljena raven tlaka hrupa (Dir 2000 / 14 / CE)	dB 78
Hitrost vrtenja gredi motorja Rpm 1400
Prostornina rezervoarja Litri 24
Donos (sesanje / dobava) Vmin 320 / 230
Temperatura / vlažnost zunanjega zraka	11% 5 - 40	15 - 95
Skupna teža Kg 54
Dimenzije (bxlxh) mm mm 800x560x535

AC12824

Napetost / frekvenca moči V / Hz 230	50
Nazivna moč kW 0.75
Največji. obratovalni tlak Bar 9
Zagotovljena raven tlaka hrupa (Dir.2000 / 14 / CE)	dB 65
Hilrost vrtenja gredi motorja Rpm 1420
Prostornina rezervoarja Litri 24
Donos (sesanje / dobava) Vmin 128 / 80
Temperatura / vlažnost zunanjega zraka	1/ % 5 - 40	1/ 5 - 95
Skupna teža Kg 22.0
Dimenzije (bxlxh) mm mm 571x280x575

Servisni razred za vse modele: S3 - 20mn ON/ 10mn OFF

PRIDRŽANE PRAVICE

Pridržane pravice v tem priročniku "navodila za uporabo in vzdrževanje" ostajajo last proizvajalca. Nobenega dela tega priročnika ni mogoče reproducirati in razkriti (v celoti ali delno) na kakršen koli način reprodukcije brez pisnega dovoljenja proizvajalca. Vse citirane blagovne znamke pripadajo ustreznim lastnikom.

OBSAH

DÔLEŽITOSŤ PRÍRUČKY 135

OPRÁVNENIA 135

BEZPEČNOSTNÉ UPOZORNENIA 135
