KULLANIM KILAVUZU HTM81 D4 BOWERS & WILKINS

Hoş geldiniz ve Bowers & Wilkins'i seçtiğiniz için teşekkür ederiz. Kurucumuz John Bowers, yaratıcı tasarımının, yenilikçi mühendisliğin ve ilerici teknolojinin, evde sesin keyfini çıkarmanın kilidini açacak anahtarlar olduğuna inanıyordu. O'nun inancının paylaşmayı sürdürmekteyiz ve bu inanç, tasarladığımız her ürüne ilham vermektedir.

800 Diamond serisi, dünyanın en gelişmiş hoparlörleri sınıfındandır. Her bir model, dikkatli kurulum gerektirmektedir, bu nedenle kurulum işlemine başlamadan önce bu kullanım kilavuzunu okumaya zaman ayırmanızı öneririz. Devamı Sayfa 40'te →

1. Ambalajından çıkarma

	①
	②

Karton Kutu içeriği

1 adet orta frekans izgarası
2 adet bas izgarası
2 adet bağlantı kablosu
4 adet kendinden yapışkanlı plastik ped
2 adet iki parçalı köpük tıpa
1 adet temizlik bezi

HTM81 D4 ve HTM82 D4 çok ağır ve dolayısıyla kullanılacakları odada bir arada çalışan iki kişi tarafından paketlerinden çıkartılmasını önemli tavsiye ederiz. Aynı zamanda üzerinizde olabilecek herhangi bir takının da hoparlörlerin yüzeylerini çizmemeleri açısından çıkartılmararını tavsiye ederiz.

Yukandaki tablo HTM81 D4 ve HTM82 D4 ile kutulanmış diğer parçalan da göstermektedir. Çok muhtemel olmasa da herhangi bir parçanın eksik olması durumunda lütfen hoparlörünüzü satın aldığınız satıcı ile temasa goçiniz.

Daha ağır olan bas/midrange grilleri miknatislidir ve taşıma sırasında hareket etmelerini önlemek amaçlı farklı bir bölmede paketlenmişlerdir.

Not: Üründe iz oluşmasının önlenmesi için manyetik olarak takılmış hoparlör uzgaralan takırken veya çıkarılırken dikkatlı olunması gerekir. Izgaralar düştüğü takdirde hoparlör / stand kaidesi üzerinde iz bırakacaktır; uzgaralan takarken veya çıkanırken kaldenin üzerini örterek bu ihtimali azaltabilirsiniz.

Tweeter diaframlan çok hassastırlar ve kolaylıkla zarar görebilirler. 800 Diamond Serisi ile tweetennızı farklı zararlardan koruyabilmek için sizlere çelik gril ağı veriyoruz. Ancak yine de hoparlörünüzü elleyip temizlerken dikkatlı olunması gerekir.

Çevresel Bilgi

Bu ürün, aşağıdaki dahl olmak üzere, ama bunlarla sınırlı kalmayacak şekilde uluslararası yönetmeliklere uygundur:

i. Elektrikli ve elektronik donanımda tehlikeli maddelerin kısıtlanması (RoHS),
ii. Kimyasal maddelerin kayıt, değerlendirme, yetkilendirme ve kısıtlanması (REACH)
iii. Atık haldeki elektrikli ve elektronik donanımın imha edilmesi (WEEE).

Bu ürünün uygun şekilde nasıl geri dönüşüm işlemine tabi tutulacağı veya imha edileceği konusunda bilgi almak için yerel atık imha yetkilinize danışınız.

Bu 800 Serisi Diamond hoparlördeki tweeter takımı kabinin ana parçasından mekanik olarak izole edilmiş aynı bir aksamdır. Bu nedenle ürün ambalajından ilk kez çıkarılırken bu sanki gevşek bir parçaymış gibi görünebilir. Bu bir kusur değildir: bu tasanının kendine özgü bir özelliği olup, hoparlörünüzden en iyi performansı almanızı sağlar.

Tiz hoparlör grubu taşıma sırasında bir miktar oynamışsa ve ayarlanması gereklıyorsa, çok hafif bir şekilde ileri geri oynatılarak tiz hoparlör gövdesinin arka kısmının hoparlör kabinının arka kısmıyla nizalanması sağlanabilir. Ayrıca, tiz hoparlör grubu çok halif bir şekilde döndürülerek Bowers & Wilkins logosunun dik konumlanması sağlanabilir. Bu ayarlamalan yaparken tiz hoparlörünlü yumuşak uç noktalarından öteye kadar hareket ettirmeyin.

Not: Bu ayarlamaları yaparken ayırmali gruba zarar vermemeye dikkat edin. Tiz hoparlör grubunu ayarlarken herhangi bir şüphe içinde kalırsanız lütfen ürün satıcısına başvurun.

1. Konumlandırma 3. Bağlantılar

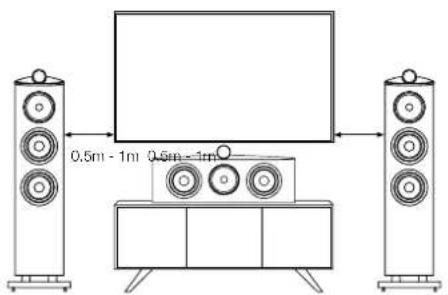

Akustik olarak şeffaf bir ekranı olan projeksiyon televizyonu kullanılıyor ise HTM81 D4 veya HTM82 D4'ünüzü ekranın ortasının arkasına konumlandırmalısınız. Aksi taktirde, yer standı, mobilya ünitesi veya duvar rafi kullanarak ekranın ya tam altına veya tam üzerine pozisyonlandırın ki hoparlör mümkün olduğunca kulak seviyizenize yakın olsun.

Eğer yer standı kullanılıyor ise FS-HTM D4 kullanılmasını tavsiye ederiz. FS-HTM D4 ayarlanabilir bir orta hoparlör standı olduğundan hem HTM81 D4 hem de HTM82 D4'ün 4 – 8 derece arası eğilmesini sağlar. Bu ayarlamanın seviyesi sayesinde oturduğunuzda hoparlörün size yönienmesini daha kolay bir hale getirir. Hem güvenlik hem de performans açısından yer standı kurulumu yönergelerine uyulması önemlidir.

Eğer duvar rafi veya mobilya ünitesi kullanılıyor ise, port performansını en iyi seviyeye getirebilmek için temin edilen olan sünger insertorin kullanılması tavsiye edilir. (bkz. 4. Bölüm: İnce Ayar ve Rodaj).

Not: Eğer raf kullanılıyorsa hem ağırlığı taşıyacak güçte olduğundan hem de hopanlörün alt yüzeyindeki 4 adet kendinden yapışkanlı plastik ayağın sigacağından emin olun.

Örmlı Güvenlik Uyarısı

Türn bağlantıların ses ekipmanı kapalıkyen vaktımsı gerekir. Ses ekipmanı normal kullanımdayken yalıtımsız hopariör bağlantı uçlanna veya kablolara dokunmak rahatsız edici bir hisse sebep olabilir.

HTM81 D4 ve HTM82 D4 hoparlör terminalleri, çeşitli kablo bağlantı uçianna uygundur: 4 mm'ilk tekli fis, 6 mm'lik ve 8 mm'lik (1/4 inç ve 5/16 inç) timak veya 4 mm (5/32 inç) çapa kadar çıplak tel.

Önemli Güvenlik Notu

Bazı ülkelerde, özellikle Avrupa ülkelerinde, 4 mm'lik tekli fış kullanımı potansiyel bir güvenlik tehlikesi olarak görülmektedir, çünkü bu fişler kesintisiz ana şebeke soketlerindeki deliklere sokulabilmektedir. Avrupa Elektroteknik Standartlar Komitesi (CENELEC) güvenlik tüzüğüne uygunluk açısından terminallerin sonunda yer alan 4 mm'lik dolikler plastik pınloro kapatılmıştır. Eğer ürünü bu koşulların yürürlükte olduğu ülkelerden birinde kullanıyorsanız, tekli fişlerin çocuklar ve bilgisiz kişiler tarafından emniyetisiz şekilde kullanılmadığından emin olun. Tekli konektör fişleri kullanmak istiyorsanız plastik pimleri çıkarabilirsiniz.

Kullanacagınız hoparlör kablosunu seçerken satıcınıza danışın. Toplam empedansın hoparlörün teknik şartnamesinde tavsiye edilenden daha aşağıda olmasına özen gösterin ve yüksek frekansların zayıllamasını önlemek için düşük endüktans kablosu kullanın.

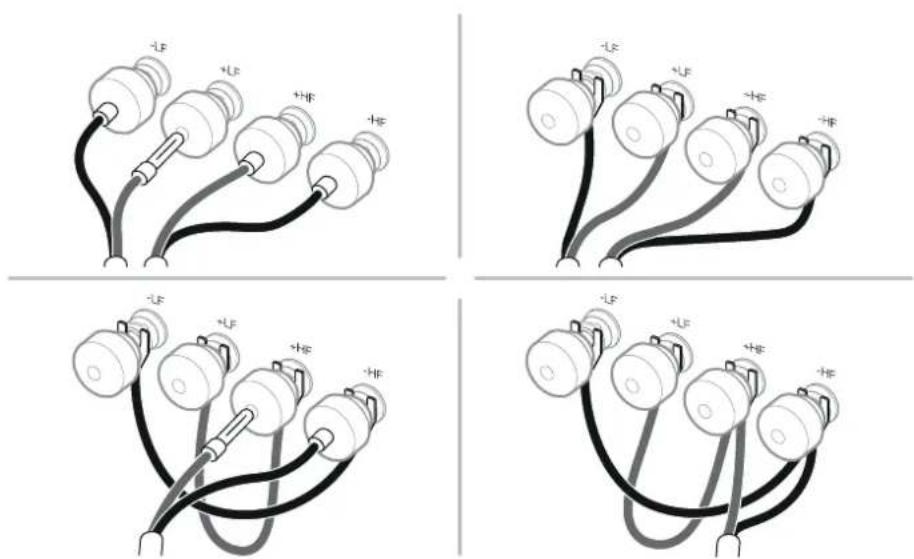

Her bir hoparlörün arkasında, çift kablolama imkanı sağlayan iki çift terminal yer almaktadır (sol üstte). Tekli kablo bağlantı için ürün ile birlikte verilen bağlantı kablolarını benzer kutup terminalerini birleştirmek için yerleştirin. Iki-kablolu bağlantı, alçak seviyedeki ayrıntılının çözünürlüğünü artırabilir.

Hoparlördeki pozitif terminallerin (kırmızı renkli) amplifikatördeki pozitif çıkış terminallerine ve negatif terminallerin (siyah renkli) her zaman amplifikatördeki negatif çıkış terminallerine bağlı olduğundan emin olan. Yanlış bağlantı durumu, kötü imgelemeye ve bas seslerde kayıp yaşanmasına yol açabilir. Takırdamaları önlemek için daima terminal kapaklarını vidalayın.

1. İnce Ayar ve Rodaj

2. Sonraki Bakım

İnce ayar yapmadan önce, kurulumdaki tüm bağlantıların doğru yapıldigından ve bunların emniyetli olduğundan emin olun.

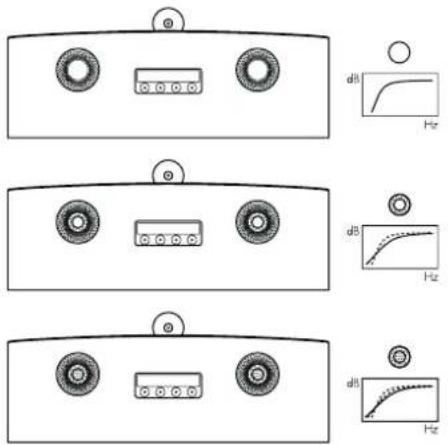

Hoparlörleri duvardan uzaklaştırmak, genellikle bas ses seviyesini düşürecektir. Hoparlörlerin arkasındaki boşluk, ayrıca işitsel derinlik etkisi yaratmaya yardımcı olacaktır. Tarn tersine, hoparlörleri duvara yaklaştırmak, bas ses seviyesini artıracaktır. Sünger tıpaların / halkaların her iki giriş yerine takılmasının etkisini değerlendirmeden önce sünger tıpanın / halkanın giriş yerlerinden birine takılmasının etkisini değerlendirmeye çalışın.

Eğer bas ses, frekans ile eşit değil gibi duruyorsa, bu durum muntemelen dinleme odanızın akustik özelliklerinin bir sonucudur. Hoparlıörlerdeki veya dinleme pozisyonundaki küçük değişiklikler bile, bu rezonansların sesi derinden etkilemesine yol açabilir. Dinleme pozisyonunuzu değiştirmeyi veya hoparlıörlerinizl başka bir duvarın yanına yeriştirmeyi deneyin. Büyük hacirmli mobilyaların mevcudiyeti ve konumu da rezonans modlarını etkileyebilir.

Eğer merkezi imaj odaktan yoksun ise, hoparlörleri yakınılaştırmayı veya hoparlörlere, dinleme pozisyonunun hemen önünde bir konuma gelecek şekilde içe doğru açı vermeyi deneyin.

Eğer ses çok parlaksa, odanın içindeki yumuşak mobilyaların (örmoğin ağır perdeler) miktannı artırmak, sesi dengelemenize yardım edecektir. Bunun tam tersi olarak, odanın içinde yer alan yumuşak mobilyaların miktannı azaltmak da donuk bir sesin oluşmasına neden olacaktır.

En etkili dinleme olanağı için, bas/orta aralık izgaralarını kenarlarından tutarak ve hafifçe kabinden dışan doğru çekerek çıkartın.

Hoparlörün performansı, ilk kurulum sırasında aldatıcı şekilde değişiklik gösterebilir. Eğer hoparlör soğuk bir ortamda muhafaza edildiyse, sürücü ünitelerinin sönümlenme bileşenlerinin ve süspansiyon maizemolerinin mekanlık özelliklerini tam olarak geri kazanması için biraz zaman geçmesi gerekecektir. Ayrıca, sürücü ünitesi süspansiyonu, ilk kullanım saatleri boyunca gevşeyecektir. Hoparlörün istilenen çalışma performansına ulaştırılması için geçecek süre, önceki depolama koşullarına ve nasıl kullanıldığına bağlı olarak değişkenlik gösterir. Kural olarak, sıcaklık etkilerinin stabilize olması için ürüne bir hafta zaman tanıyın ve mekanik parçaların istenilen tasarım özelliklerine erişmesi için 15 saatlik bir kullanım süresinin geçmesini bekleyin.

Kabin yüzoyinin bakımini yapmak için çoğunlukla sadece tozunu almak yeterlidir. Bunun için ürün ile birlikte verilen bezi kullanmanızı tavsiye ederiz. Eğer aerosol veya başka bir temizlik maddesi kullanmak isterseniz, temizlik maddesini bezin üstüne dökün, direkt olarak ürünün üstüne dökmeyin ve bazı temizlik malzemelerinin bazı yüzeylere zarar verebileceğini göz önüne alarak önce küçük bir alan üzerinde deneme yapın. Aşındıcı veya asit, alkali ya da antibakteriyel ajanlar içeren malzemeler kullanmaktan kaçının. Sürücü ünitelerinde kesinlikle temizlik ajanları kullanmayın. Sürücü üniteleri zarara görebileceği için ünitelere dokunmaktan kaçının.

Bowers & Wilkins hopariörlerinde gerçek ahşap kullanıldığında cilalar seçilir ve zaman içerisinde renk değişimine uğramamaları için ultra viyole işinlara dayanıklı lake ile işleme konulir. Fakat yine de tüm diğer doğal malzemeler gibi, bu cila da çevresine tepki verir ve bir miktar renk değişimi beklenmelidir. Renk farklılıklar tüm yüzeyleri eşit miktarda güneş ışığına maruz bırakarak azaltılabilir. Bu işlem birkaç gün hatta hafta sürebilir fakat dikkatlice bir ultra-viyole lamba kullanarak hızlandırılabilir. Ahşap cili yüzeyler çatlamayı önlemek için kaloriferler gibi çok sıcak ısı vericilerde uzak tutulmalıdır.

Tiz hoparlör muhafazası, ellendiği zaman yüzey izleri bırakabilen dokulu bir yüzey kaplamasına sahiptir ve ürünle birlikte verilen temizlik bezi kullanılarak muhafaza yüzeyine uygun bir şekilde silinmelidir.
