使用説明書 HTM81 D4 BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、ありがとうございます。B&Wの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はB&Wで共有されており、この信念はB&Wが設計するすべての製品に命を吹き込んでいます。

800シリーズ・ダイヤモンドは世界最先進クラスのスピーカーです。慎重な据え付けを行うことによって各モデルの持ち味が発揮されます。設定する前にこのマニュアルをよく読んでください。49ページに続く→

HTM81 D4ダイヤモンドおよびHTM82 D4ダイヤモンドは非常に重いので、このスピーカーを使用する部屋で、2人で開梱することを強くお奨めします。また、スピーカーの表面仕上げに傷が付かないよう、予防策として宝飾品を外す方がよいでしょう。

上記の表は、HTM81 D4及びHTM82 D4に同梱されている構成部品を示しています。万一、何かが欠落してた場合は、あなたがスピーカーを購入した小売店までご連絡ください。

グリルはすべて磁気で付いています。重いパス/ミッドレンジ用のグリルは、搬送中に動かないように別の仕切に入っています。

ご注意：マグネット装着式のグリルの着脱時には、本拠場合があります。これは故障ではありません：それは本品に傷をつけないように、注意して行ってください。グリ設計の本質的な特徴であり、あなたのスピーカーからのルを落とすと、スピーカー/スタンドの台座に傷がつき最適な性能を保証します。 ます。グリルの着脱時に台座を覆うと、傷がつくことを 防げます。 輸送中にトゥイーターアセンプリーがわずかに動いてし

トウイーター・ダイアフラムは非常にデリケートで傷つきやすい部品です。800シリーズ・ダイヤモンドには、かな破損からトウイーターを守るスチール製メッシュグリルが取り付けられていますが、それでも取り扱いや手入れは十分慎重に行ってください。

環境関連情報

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限 (RoHS)
ii. 化学物質の登録、評価、認可および制限 (REACH)
iii. 廃電気電子機器指令 (WEEE)

本製品の適切なリサイクルまたは処分方法の指針については現地の廃棄物処理当局に問い合わせてください。

この800シリーズダイヤモンドスピーカーのトィーターアセンブリーは、機械的にキャビネットの主要部分から分離されたコンポーネントです。このように、製品が最初にパッケージから取り外されたとき、緩んであるように見え

る場合があります。これは故障ではありません：それは本設計の本質的な特徴であり、あなたのスピーカーからの最適な性能を保証します。

輸送中にトゥイーターアセンプリーがわずかに動いてしまい、調整が必要な場合は、アセンプリーをごくわずかに前後に動かして、トゥイーター本体の後部がスピーカタキャビネットの後部と一致するようにすることができます。また、トゥイーターをわずかに回転させて頂きます。Bowers & Wilkins のロゴが垂直方向になるようにすることもできます。これらの調整を行う際には、トゥイーターをやさしく動きが止まった位置以上に無理に押し込まないでください。

注：これらの調整を行うときは、デカップリングアセンブリーを損傷しないように注意する必要があります。トウイーターアセンブリーの調整について疑問がある場合は、販売店に問い合わせてください。

2. 設置場所 3. 接続

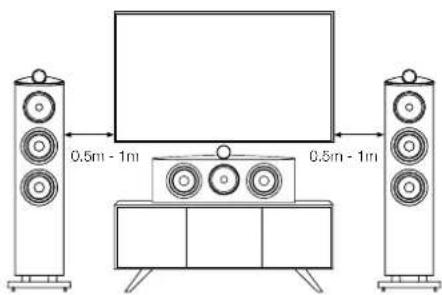

音響透過スクリーンとプロジェクションテレビを使用している場合は、画面の中央の後ろにHTM81 D4またはHTM82 D4スピーカーを配置してください。それ以外の場合は、スピーカーが可能な限り耳の高さになるよう、フロアスタンドや家具、或いは壁の棚等を使ってスクリーの直接上か下に設置します。

フロアスタンドを使用する場合、FS-HTM D4をお勧めします。FS-HTM D4は、調整可能なセンタースピーカ-用スタンドで、HTM81 D4及びHTM82 D4に対して4°～8°の角度調整が可能です。調整の範囲は、あなたが座っている場合、スピーカーの正面が、耳の位置に向かっ照準するようにすると簡単です。安全性とパフォーマンの双方の観点から、フロアスタンドの組み立て指示書に従ってください。

壁の棚や家具ユニットが使用されている場合は、パスレフポートのパフォーマンスを最適化するために（付属の）ポンジ製挿入栓を使用することをお勧めします（「4：微整と慣らし運転」を参照）。

注意: 棚に置く場合、重さをしっかりと支えるだけの動丈さがあることを確認し、粘着式プラスチックフィー枚をスピーカーの下に入れるようにしてください。

-LF +LF +HF +HF -LF +LF +HF +HF -LF +LF +HF +HF -LF +LF +HF +HF

重要安全上の注意

すべての接続は、オーディオ機器の電源をオフにと行う必要があります。 電源を入れたままでの操作でオーディオ機器の結線をする場合、絶縁されていないスピーカー端子に触れたり、配線したりすると、不快な感覚が生じることがあります。

HTM81 D4ダイヤモンドおよびHTM82 D4ダイヤモンドスピーカーの端子は様々なケーブル端子に対応しています。4mm バナナプラグ、6mm および8mm（1/4インチおよび5/16インチ）スペードプラグ、または直径最大4mm（5/32インチ）までの裸線などです。

重要な安全上の注意

特にヨーロッパ諸国などの一部の国では、4mmバナナプラグは、シャッターのない電源ソケットの穴に挿入される可能性があるため、潜在的に安全上の危険があると考えられています。欧州のCENELEC 安全規則に準拠するため、端子の先端の鋼mmの穴はプラスチック・ピンで塞がれています。これらの条件が適用される国でこの製品を使用する場合は、子供や知識のない人物が危険な方法でバナナプラグを使用用できないようにしてください。バナナプラグを使用する場合は、プラスチックピンを取り外してください。

スピーカー・ケーブルを選ぶ際には販売店に問い合わせてください。総インピーダンスはスピーカーの仕様で推奨される最大値より低くし、低インダクタンス・ケーブルを用いて高音域が減衰しないようにしてください。

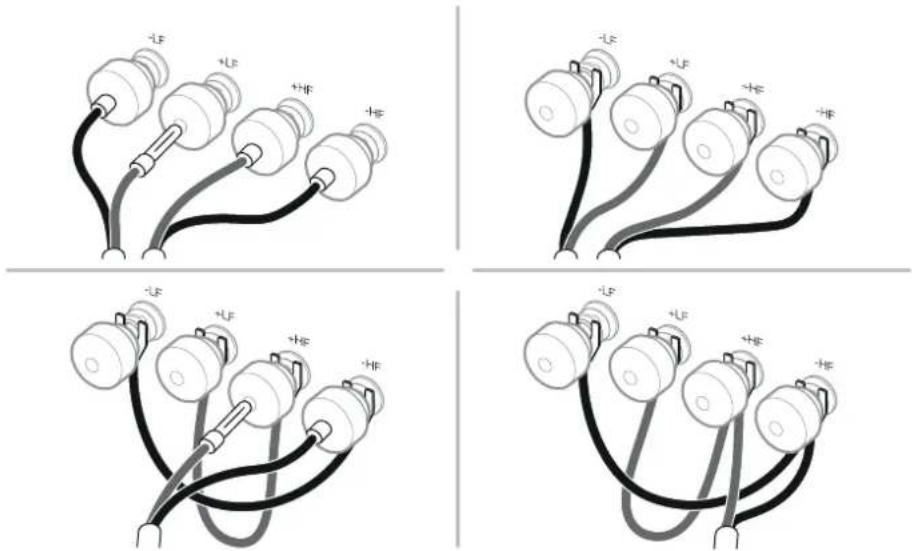

各スピーカーの背面には、パイ・ワイヤリングが可能な2組の端子があります(トップ図参照)。従来のシングル・ワイヤ接続を行う場合は、付属のリンク・ワイヤで同じ極性の端子をつないでください。

スピーカーのプラス端子（赤いリング）をアンプのプラス出力端子に、スピーカーのマイナスの端子（黒いリング）をアンプのマイナス出力端子に必ず接続してください。接続を誤っても破損することはありませんが、音像が損なわれ、低音が失われます。端子のキャップは必ず完全に下ま経で回して締め、ガタつかないようにしてください。

ファインチューニングの前に、もう一度全ての設置と接が正しく且つ安全に行われているか確認して下さい。

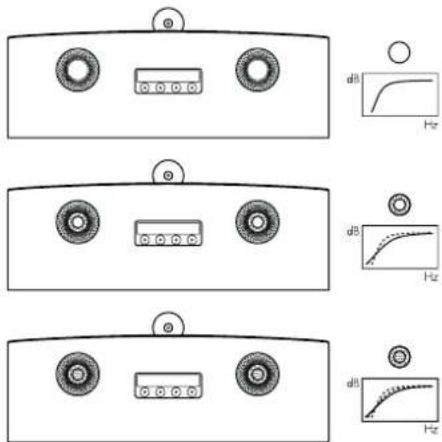

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなります。スピーカーの後ろにスペースをつくることによって、音場の奥行き感を得ることができます。逆に言えばスピーカーを壁に近づけることによって低音域のボリュームを増やすことができます。壁からの距離を変えずにスピーカーに低音域のふくらみを低減させたい場合には、スピーカーのバスレフポートにフォームプラグ挿入してみてください。また少し低音域を減少させたい場合はフォームリングをバスレフポートに挿入して下さい。フォームプラグ、又はフォームリングの使用方法は上図を参照してください。まず1つのポートにフォームプラグ/リングを装着して、効果をみてから、両ポートにフォームプラグ/リングを装着した場合の効果を評価するようにしてください。

もし低域が周波数的にフラットではないと思われたら、それはリスニングルームの共振モードのために発生している可能性があります。スピーカーの位置又はリスニングジョン等の小さな変更で、これらの共振の影響が改善される場合もあります。リスニングポジションを移動するか、または異なった壁に沿ってスピーカーの設置位置を変更してみてください。大きな家具の位置や配置の共振モードに影響します。

継ンターイメージのフォーカスがあいまいな場合は、のスピーカーの間隔をもっと狭めるか、スピーカーの設置角度をリスニングポジションの前に合わせ、もっと内側に向けると改善される場合があります。

再生した音が高音域に偏っていると感じられた時は、部屋に音を吸収するような柔らかい家具等を増やしてみてください。（例えば重たいカーテンを使用する等）おそらくサウンドバランスを整える助けとなります。また逆に、再生した音がこもった感じになった場合は、それらの家具を減らしてみてください。

最もシャープな音を聞きたい場合は、パス/ミッドレンジのグリルの端をつかんでキャビネットからそっと引っ張り、グリルを取り外してください。

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピーカーが冷たい環境に保管されていた場合、ドライブユニットのダンピング材とサスペンションが本来の機械的特性を取り戻すまで、しばらく時間が掛かります。ドライブユニットのサスペンションは音量やソースにもよりますが、鳴らし始めてから1時間くらいで徐々にぼぐれてきます。スピーカーが意図された性能を取り戻すまでにかかる時間は、開梱までの保管条件や、どの様に使用されるかによって異なります。目安としては、温度による影響を安定させる為、ご使用される状況で1週間、また意図されたデザイン特性に達するために、平均15時間スピーカーを鳴らすことを見込んでください。

左右キャビネットの表面は、普段はほこりを払うだけで十分です。製品付属の布を使用することをお勧めします。スプレー式クリーナー等のクリーナーを使用する場合は、一部のクリーナーでは表面にダメージを与えることもありますので、クリーナーを直接製品に吹き付けるのではなく、部布に吹き付けて、まず狭い範囲で試してください。ドライブ・ユニットにはクリーナーを使用しないでください。ダメらくージを与える可能性があるので、ドライブ・ユニットには触れないで下さい。

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカーには最高級の化粧板を選び、色の経年変化を最小限にする紫外線抵抗色のカラー塗料で処理しています。それでも、あらゆる自然素材と同様に、化粧板は、環境の影響を受け、ある程度の色の変化が予想されます。色の変化は、化粧板の全表面を、色が一様になるまでむらなく均等に日光をあてることで修正できます。この処理には数日または数週間かかる場合がありますが、紫外線ランプを注意して使用することで所要時間を短縮することができます。また、化粧板の表面に亀裂が入る可能性を最小限に抑えるために、ラジエーターや暖気排出口等の直接的な熱源から離れた場所に置いてください。

トゥイーターハウジングには、取り扱い時に表面に跡が残る可能性のある質感加工された表面仕上げであり、表面の質感に合わせて、付属のクリーニングクロスでハウジングの周りを拭いてクリーニングする必要があります。
