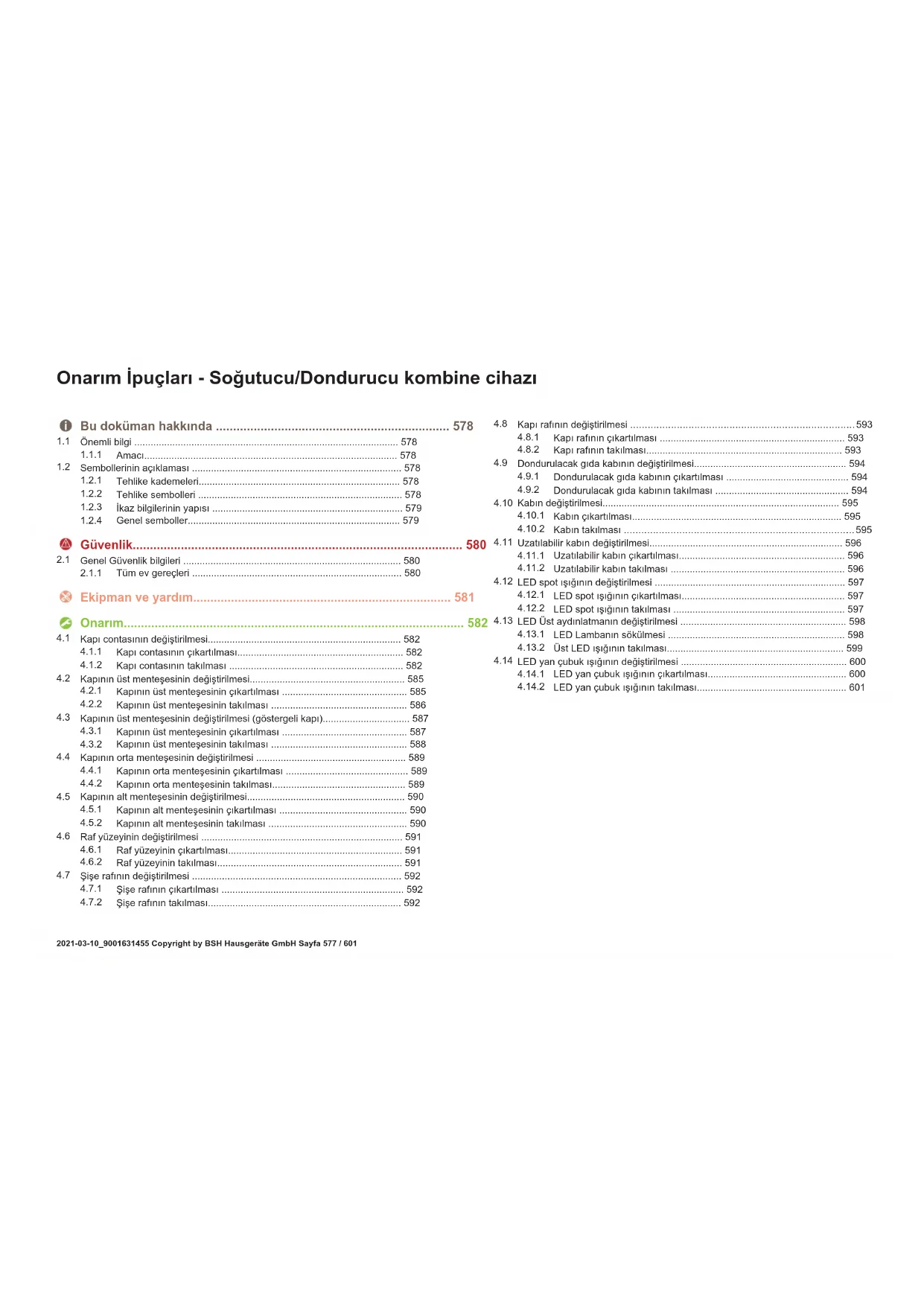

1 Bu dokumen hakkinda 578

1.1 Onemli bilgi 578
1.1.1 Amaci 578
1.2 Sembollerinin aiklamasi 578
1.2.1 Tehlike kademeleri 578
1.2.2 Tehlike sembolleri 578
1.2.3 ikaz bilgilerinin yapisi 579
1.2.4 Genel semboller 579

Güvenlik 580

2.1 Genel Güvenlik bilgileri 580
2.1.1 Tum ev geregleri 580

Ekipman veyardim 581

Onarim 582

4.1 Kapi contasinin degistirimesi 582

4.1.1 Kapi contasinin cikartilmasi 582
4.1.2 Kapi contasinin takilmasi 582

4.2 Kapinun ust menteşisin dinigistirilmesi 585

4.2.1 Kapinin ust menteşisinçikartilmasi 585
4.2.2 Kapinin ust mentesesinin takilmasi 586

4.3 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi).. 587

4.3.1 Kapinin ust mentesesinin cikartilmasi 587
4.3.2 Kapinin ust mentesisin takilmasi 588

4.4 Kapinin orta mentesinin degistirlimesi 589

4.4.1 Kapinin orta mentesinin cikartilmasi 589
4.4.2 Kapinir orta mentesesinin takilmasi 589

4.5 Kapin in alt mente gesinin degistirlmesi 590

4.5.1 Kapinin alt mentesesinin cikartilmasi 590
4.5.2 Kapinin alt menteşesinin takilmasi 590

4.6 Raf yuzeyinin degistirilmesi 591

4.6.1 Raf yuzeyinin cikartimasi 591
4.6.2 Raf yuzeyinin takilmasi 591

4.7 Sise rafinir degistirilmesi 592

4.7.1 Sise rafinir cikartilmasi 592
4.7.2 Sise rafinin takilmasi 592

4.8 Kapi rafinin degistirlmesi 593

4.8.1 Kapirafinin gikartilmasi 593
4.8.2 Kapi rafinin takilmasi 593

4.9 Dondurulacak gida kabinin degistirilmesi 594

4.9.1 Dondurulacak gida kabinin cikartilmasi 594
4.9.2 Dondurulacak gida kabinin takilmasi 594

4.10 Kabin degistirlmesi 595

4.10.1 Kabin cikartilmasi 595

4.10.2 Kabin takilmasi 595

4.11 Uzatilabilir kabin degistirilmesi 596

4.11.1 Uzatilabilir kabin cikartilmasi 596
4.11.2 Uzatilabilir kabin takilmasi 596

4.12 LED spot isiginin degistirilmesi 597

4.12.1 LED spot isiginin cikartilmasi 597
4.12.2 LED spot isiqin in takilmasi 597

4.13 LED Üst aydinlatmanin degistirilmesi 598

4.13.1 LED Llanbin sokulmesi 598
4.13.2 Üst LED isiginin takilmasi 599

4.14 LED yan cubuk isiginin degistirlmesi 600

4.14.1 LED yan cubuk isigin incikartilmasi 600
4.14.2 LED yan cubuk isigin takilmasi 601

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasına sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya yüzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpasmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testiGPCKEStirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.
Elektrostatik hassiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari gekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli ilelvini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki kucuk yan delikler ilevseldir (havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindankontrol edin.

1. Conta icin oluk hasarli ise,

-Musteri hizmetleriyle irdibata gecin.

3

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasin cihaza yerlestirmeden once containin

duzlestirilmesi onerilir

Kapi contasin bir sac kurutma makinesi veya sicak suyla istin ve manuel olaraki sekkilendirin.

1. Contanin kogelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fişi cekilir.
Cihazin igdonanimlari cikartulmistr.

4.2.1 Kapinün üst mentesisinçikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üstmentede kapagini sokun (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikarilir.

4.2.2 Kapinin ust mentegesinin takilmasi

Tersiraile montedein.

Onarim

4.3 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egiliml uzmanlar tarafindan gerecklestrilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

A DIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyuc eldiven kullanimalidir.

UYARI

Egilmis cihazlarin kaymasi!

Kemik kirlmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karşi emniyete alin

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Isen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

TEHLIKE

Gerilim ielen parçalar nedeniyle elektrik carpmasi tehlikesill! Onarimin düzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan geçekleşirilmeli dir.
Onarim sonrasida VDE 0701 veva likyede zed duzenlemeler uyarinca bir gvenlik testi geregelestrilmedir.

TEHLIKE

Gerilim litem parceral nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima baglamadan once cihazin elektrik sebeke baglantusini en az 60 saniye sureyle dokun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikartilmustir.

4.3.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatrin.

Onarim

2.1. Ost menteşepakagincikartin(1).

1. Kablo kutusu kapaqini cikartin (2).
2. Elektrik baglantisimi ayin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi dokun (6)

Ust mentese cikarilr.

4.3.2 Kapinin ust mentesisin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlimalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karşi emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Isen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye kırkı emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

4.4.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta mentege cikartilmisir.

4.4.2 Kapinir orta mentesisin takilmasi

Tersiraile montedein.

Onarim

4.5 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmistr.
Ust menteşçikarllr.
Orta mentese cikartilmisir.

4.5.1 Kapinin alt menteşesinin seksartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapinn alt mentesesi cikartilmistir.

4.5.2 Kapin alt menteşisin takilmasi

Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.6.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.6.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.9 Dondurulacak gida kabinin degistirilmesi

On kopul:

Kaplaçık.

4.9.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabi cikartilmstir.

4.9.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.10.1 Kabin cikartilmasi

1. Alt buzdolabi kabin qikartin (1).
2. Ust buzdlabi kabini cikartin (2).

Ters sira ile monte edin.

Onarim

4.11 Uzatilabilir kabin degistirilmesi

Onkopul:
Kapi aciK.

4.11.1 Uzatilabilir kabin cikartilmasi

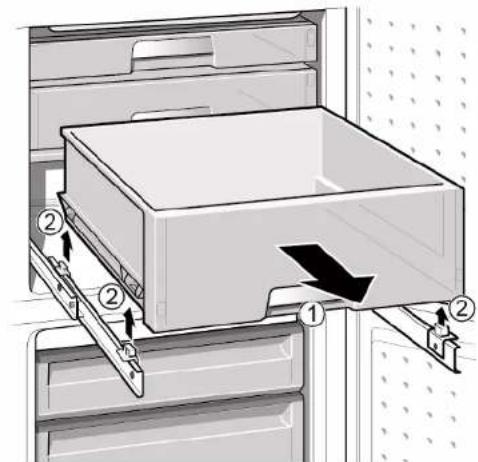

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatulabilir kap cikartilmisir.

4.11.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.12 LED spot iigin degistirilmesi

Özel yardımcı ekipman:

Cihazinzda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyener tarafindan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin duzgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilmelidir.
Onarim sonrasida VDE 0701 veva külehöl duzlenlemeler uyanirba bir guvenlik testi geregeleitilmidel.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima baglamadan once chihazin elektrik sebeke baglantsini en az 60 saniye suturey dokun.

A DIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fisi kekilir.
Kapi污染防治

4.12.1 LED spot isigin cikartilmasi

1. LED spot isgini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iginin elektrik baglantilarini ayirin.
   LED spot isigi gikartilmisir.

4.12.2 LED spot isigin takilmasi

Tersiraile montedein.

Onarim

4.13 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenl tarafindan degistirilebilar!

TEHLIKE

Gerilim lileten parcalar nedeniyie elektrik carpmasi tehlikesil! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ülkeye özdel duzenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyelelektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye olm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koseri Kesir yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi açık.
Ust ic donanimlar cikartilmisir.

4.13.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.13.2 Üst LED İsinin takilması
Ters sira ile monte edin.

Onarim

4.14 LED yan cubuk isigin degistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri veya yetkili teknisyenler tarifindan degisirilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikil parçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteşirilmeli.
Onarim sonaraside VDE 0701 vleiukye ozel duzenlemeler uyanica bir guvenlik testi gegelekrilmedir.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm
Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

DIKKAT

Keskin koser!
Kesik yaralanmalar
Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi gekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.14.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut uce birlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isiginin elektrik baglantisini ayirin.

LED yan cubuk isigikarilmistir.

4.14.2 LED yan qubuk iginm takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk iigini, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.
