MANUALE UTENTE BD2155WFNN Profilo

Consigli di riparazione - Combinazione frigorifero / congelatore

Utilizzato del documento 303

1.1 Avertenze importanti 303

1.1.1 Scopo 303

1.2 Spiegazione dei symboli 303

1.2.1 Livelli di pericolò 303
1.2.2 Simboli di pericolo 303
1.2.3 Struttura degli avertimenti 304
1.2.4 Simboli generici 304

Sicurezza 305

2.1 Note generali sulla sicurezza 305

2.1.1 Tutti gli elettrodomestici 305

Strumenti e ausili 306

Riparazione 307

4.1 Sostituzione della guarnizione della porta 307

4.1.1 Smontaggio della guarnizione della porta 307
4.1.2 Montaggio della guarnizione della porta 307

4.2 Sostituzione della cerniera superiore della porta 310

4.2.1 Smontaggio della cerniera superiore della porta 310
4.2.2 Montaggio della cerniera superiore della porta 311

4.3 Sostituzione della cerniera superiore della porta (porta con display) 312

4.3.1 Smontaggio della cerniera superiore della porta 312
4.3.2 Montaggio della cerniera superiore della porta 313

4.4 Sostituzione della cerniera centrale della porta 314

4.4.1 Smontaggio della cerniera centrale della porta 314
4.4.2 Montaggio della cerniera centrale della porta 314

4.5 Sostituzione della cerniera inferiore della porta 315

4.5.1 Smontaggio della cerniera inferiore della porta 315
4.5.2 Montaggio della cerniera inferiore della porta 315

4.6 Sostituzione del ripiano 316

4.6.1 Smontaggio del ripiano 316
4.6.2 Montaggio del ripiano 316

4.7 Sostituzione del portabottiglie 317

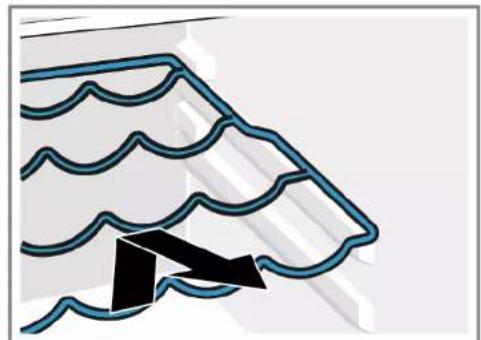

4.7.1 Smontaggio del portabottiglie 317
4.7.2 Montaggio del portabottiglie 317

4.8 Sostituzione del balconico della porta 318

4.8.1 Smontaggio del balconcino della porta 318
4.8.2 Montaggio del balconcino della porta 318

4.9 Sostituzione del cassetto surgelati 319

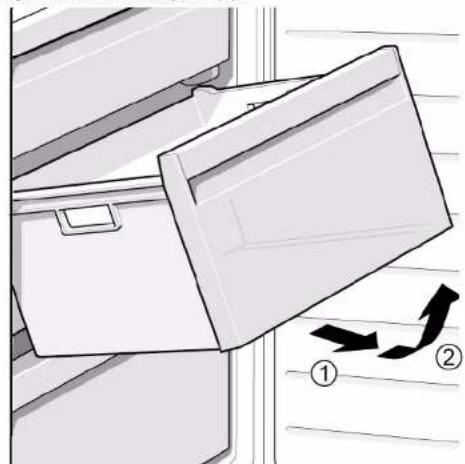

4.9.1 Rimozione del cassetto surgelati 319
4.9.2 Insertimento del cassetto surgelati 319

4.10 Sostituzione del cassetto 320

4.10.1 Estrazione del cassetto 320
4.10.2 Insertimento del cassetto 320

4.11 Sostituzione del cassetto estrabile 321

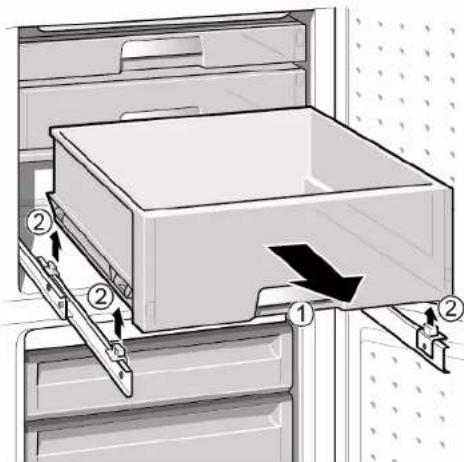

4.11.1 Rimozione del cassetto estrabile 321
4.11.2 Insertimento del cassetto estrabile 321

4.12 Sostituzione del faretto a LED 322

4.12.1 Smontaggio del faretto a LED. 322
4.12.2 Montaggio del faretto a LED 322

4.13 Sostituzione della luce a LED superiore 323

4.13.1 Smontaggio della luce a LED 323
4.13.2 Montaggio della luce a LED superiore 324

4.14 Sostituzione della luce a barra laterale a LED 325

4.14.1 Smontaggio della luce a barra laterale a LED 325
4.14.2 Montaggio della luce a barra laterale a LED 326

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle aver-tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significato
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:

Simbolo di pericolò Significato
1	Messaggio di averporto generico
4	Pericolò di scossa elettrica
8	Pericolò di esplosione
16	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolò

1.2.3 Struttura degli avvertimenti

Gli avertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo

L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparechio dall'alimentazione per almeno 60 secondi prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un sugerimento spe-ciale (testo e/o grafica)
j	Identificazione di un sugerimento sem-plice (solo testo)
k	Identificazione di un link per un video tu-terioria
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne-cessarie
n	Identificazione di una condizione (se ..., allora...)
o	Identificazione di un risultato
[Avvio]I dentificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
• Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesions causate da bordi taglienti!

• Indossare guanti di protezione.

Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza

• Indossare calzature antinfortunistica.
  Fissare i componenti pesanti per impedire che cadano.
  Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]	Φ
Utensile speciale [00342180]
Ventosa [00342224]	Ø50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm	Φ

4.1 Sostituzione della guarnizione della porta

Prerequisite:
La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta alla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

i	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dello spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
j	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
k	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3

Una leggera deformazione della guarnizione della porta è nomale e

non incide sul funzionamento. Si consigilia d radrizzare la guarnizione della porta prima di inserirla nell'apparechio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle

la forma manuales.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AWVERTENZA

Gli apparecchi inclinati posso scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

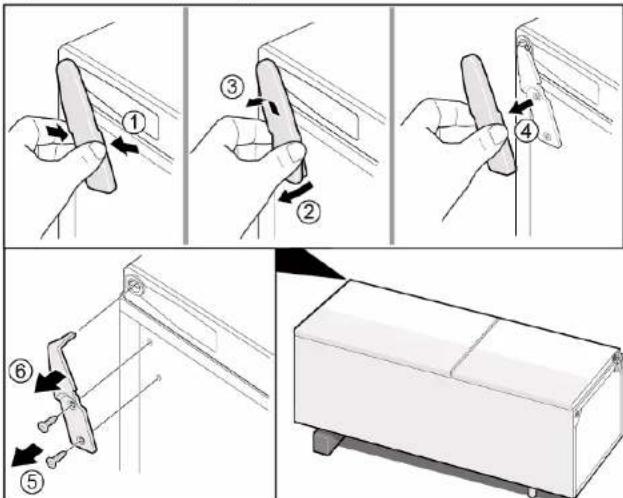

4.2.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).

1. Tirare la copertura della cerniera superiore verso l'estemo (2).
2. Ruotare la copertura della cerniera (3).
3. Togliere la copertura superiore della cemiera (4).
4. Svitare le due viti (5).
5. Togliere la cerniera superiore (6)

La cerniera superiore è rimossa.

4.2.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.

ATTENZIONE

AVVERTENZA

Gli apparecchi inclinati posso n scivolare!

atture / lesioni da schiacciamento
Fissare gli appearecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sulla tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-

fome alla noma VDE 0701 o alle norme specifiche del Paese

PERICOLO

Rischio di scossa eletrica dovuto a componenti tanto tensionl
Morte per folgorazione

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione

Prerequisites:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1. Togliere la copertura superiore della cemiera (1).

1. Togliere il coperchio del cavo (2).
2. Staccare il collegamento elettrico (3).
3. Svitare la vite del collegamento di messa a terra (4).
4. Togliere la protezione del cavo (5).
5. Svitare la vite (6).

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore della porta è rimossa.

4.4.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

La cerniera centrale e rimossa.

4.4.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinici addestrati.
Spostare l'apparecchio in due persone
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.

La cemiera centrale è rimossa.

4.5.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2)
3. Ruotare la cemiera inferioriore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

La cerniera inferiore della porta è rimossa.

4.5.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descrietta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.6.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimioso.

4.6.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.7 Sostituzione del portabottiglie

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del portabottiglie

Estrarre il portabottiglie.

Il portabottiglie è rimioso.

4.7.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del balconino della porta

Prerequisite:
La porta è aperta.

4.8.1 Smontaggio del balconino della porta

Tirare il balconcino della porta verso l'alto.

Ilbalconcino dellaporta erimso.

4.8.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto surgelati

Prerequisite:
La porta è aperta.

4.9.1 Rimozione del cassetto surgelati

1. Estrarre completeness il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimioso.

4.9.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto

Prerequisite:
La porta è aperta.

4.10.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.10.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto estrabile

Prerequisite:
La porta è aperta.

4.11.1 Rimozione del cassetto estraibile

1. Estrarre completeness il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile erimioso.

4.11.2 Inserimento del cassetto estrabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elétriche devono essere riparate da eletriciisti qualificati. Ultimata la riparazione, occorre esquiregu n test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti nelle tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglient! Ferite da taglio Indossare

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

4.12.1 Smontaggio del faretto a LED

1. Utilizzare l'utensile speciale per estrarre il fareto t a LED (1).

1. Rimuovere i collegamenti elettrici del faretto a LED.
   Il faretto a LED è rimioso.

4.12.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descrietta in senso opposito.

Riparazione

4.13 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza tec- nica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elettriche devono essere riparate da elettricisti qualificati.
Ultima la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione

Scollegare l'appareccchio dall'alimentazione per almeno 60 secondi prima di建立起 la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.13.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

Riparazione

1. Togliere la luce a LED spostandola in avanti.

4.13.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

4.14 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa 050 mm [00342224]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte electrique devono essere riperate da eletricisti qualiificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforma alla norma VDE 0701 o alla norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglient!

Indossare quanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.

4.14.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

Riparazione

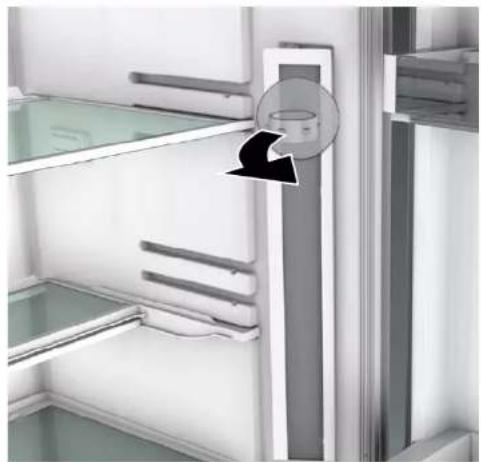

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED.

La luce a barra laterale a LED è rimossa.

4.14.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).

La luce a barra laterale a LED e montata.

Informação par remontu - Dzesěšanas un saldešanas kombinácija

1 Par so dokumentu. 328

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Siguranţa

2.1 Instruetioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.3 Inlocuirea balamalei de sus a u sii (uscaufisaj)

Scule speciale:

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.5 Inlocuirea balamalei de jos a uSii

Scule speciale:

Montaji urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

1. Lučko LED premaknite v levo.

Elektrconi priključek luče LED je odklopljen.

1. Sprosite zaticle lucke LED.

Popravilo

1. Lučko LED premaknite naprej in jo odstranite.
