NÁVOD K OBSLUZE BD2155WFNN Profilo

Poznámky k opravě - Kombinace chladnicky s mrazničkou

1 O toto dokumentu 53

1.1 Dulezite informace 53

1.1.1 Ucel 53
1.2 Vysvětlení symbolù 53
1.2.1 Uroven nebezpeci 53
1.2.2 Symboly nebezpeci 53
1.2.3 Struktura vystrah.. 54
1.2.4 Obecne symbol 54

Bezpečnost. 55

2.1 Vseobecne bezpecnostnifPokyny 55

2.1.1 Vsechny domaci spotrebice 55

Nastroje a pomúcky 56

Oprava. 57

4.1 Vymena tesei dvefek 57

4.1.1 Vyjmuti tsesnei dvfek 57
4.1.2 Montaz tsesnén dvirek 57

4.2 Vymena horniho zavesu dvirek 60

4.2.1 Vyjmutl horniho zavesu dvifek.. 60
4.2.2 Montaz horniho zavesu 61

4.3 Vymena horniho zavesu dvitek (dvifka ukalazelem) 62

4.3.1 Vyjmutl horniho zavesu dvilek.. 62
4.3.2 Montáz horniho zavésu 63

4.4 Vymena stredniho zavesu dvirek.. 64

4.4.1 Vyjmuti stredniho zavesu dvirek 64
4.4.2 Montáz středniho závesu dvírek. 64

4.5 Vymena dolniho zavesu dvirek 65

4.5.1 Vyjmuti spodnilho zavesu dvirek 65
4.5.2 Montaz spodniho zavesu dvirek 65

4.6 Vymena odkladaci plochy 66

4.6.1 Vyjmutl odkladaci plochy 66
4.6.2 Montaz odkladaci plochy 66

4.7 Vymena drzaku na lahve 67

4.7.1 Vyjmuti drzaku na lahve 67
4.7.2 Montáz drázaku na láhve 67

4.8 Vymena dvefni prihradky 68

4.8.1 Vyjmuti dvefni prihrady 68
4.8.2 Montaz dvefni prihradky.. 68

4.9 Vymena zasobniku nazmrazené potraviny 69

4.9.1 Vyjmuti zasobniku nazmrazené potraviny 69
4.9.2 Montaz zasobniku nazmrazené potraviny 69

4.10 Vymena zasobniku 70

4.10.1 Vyjmuti zasobniku 70
4.10.2 Montáz zásobniku 70

4.11 Vymena vysuvneho zasobniku 71

4.11.1 Vyjmuti vysuvného zasobniku 71
4.11.2 Montáz vysuvného zásobníku 71

4.12 Vymena LED bodoveho osvětlení 72

4.12.1 Vyjmuti LED bodoveho osvětlení 72
4.12.2 Montáz LED bodového osvětlení 72

4.13 Vymena LED horniho osvetleni 73

4.13.1 Vyjmuti LED osvětlení 73
4.13.2 Montaz horniho LED osvetleni 74

4.14 Vymena LED osvetleni bocni listy 75

4.14.1 Vyjmutl LED osvětlení boční lišty 75
4.14.2 Montaz LED osvětlení boční listy 76

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnorucioprave spotbrebiu v souladus platnymipredispyso ekodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne prisluynych vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladaji ze symbola a signalinho slova. Signalin slova uvadeji závažnost nebezpeči.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektrö-magnetického pole
	Nebezpećí z neionízujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

NEBEZPECI

Typ a zdroj nebezpeci!

Mozné dusledky nedodrženi výstrázného upozornění.

• Opatfeni a zakazy eliminujici nebezpeci

Nasledujicj pflklad ukauzje vystruh, ktera varjue pred zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

NEBEZPECI

Nebezeci urazu elektrickym proudem pri dotyku dilu pod proudem!

Usmrceni elektrickym proudem

• Odpoje spotfebič od privodu elektrického proudu alespon 60

sekund prd zahajenim opravy.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebič ze site alespon 60 sekund prd zahájenim prací.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Označeni Detally Shimky
Ochranná tkanina [00342013]	60 cm x 50 cm	Lithuania Pte. Vorstvoce Oeteling Werkholdenplatz für Schadung
Plochy šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]		Ø
Speziální nástroj [00342180]
Přísváka [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")	Ø
Plochy šroubovák Čepel 10 mm x 1,6 mm x 200 mm		Ø

Požadavek:
DviriKa jsou otevtena.

4.1.1 Vyjmuti tsesneni dvirek

1. Uvolnete tésnéni dviřek z drážky v pravém a levém rohu.

1. Vytihněte těsněni z dražky.

Tesneni dvirek je vyjmute.

i	Nové těsněni dvírek muže mīt trochu jinou šífku než púvodní těsněni. Dovřění dvírek ani dlouhodobá funkce tim nebudou ovlivnény.
i	Pokud má spotřebrić nastavitelné závěsy nebo nastavce závěsù, mužete dovřění dvírek následné upravit.
i	Malé bočné olvory v těsněni dvírek jsou funkčné (slouží pro prívod vždu-chu). Nejsou vadou vyrobku.

Oprava

1. Zkontrolujte, zda neni poskozena drážka těsněné.

1. Pokud je drażka tśsényi poskozenia, kontaktuje zákaznicky servis.

3

Lehka deformace tsesnén dviTek je normaln a nemaviv na jeho
funkci.Pred vlozenim do spotfebeic doporuucjeme tsesnén narovnat.

Tésnéní zahréjte fénm nebo horkou vodou a manuálne upravte jeho tvar.

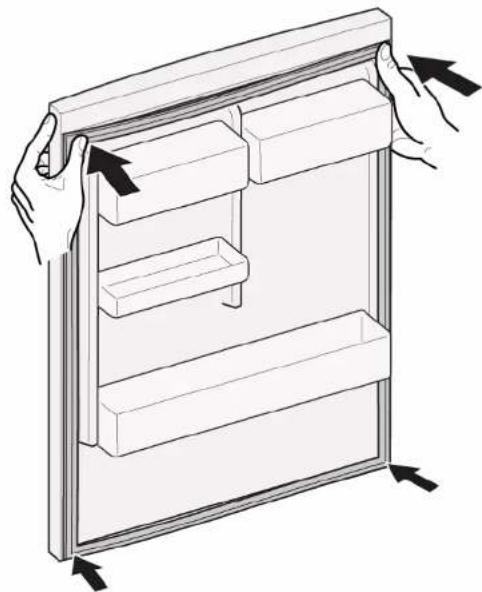

1. Zatlače homí a dolní rohy těsněni do dražky.

Oprava

1. Postupné zallacte do dražky celé těsněni.

Tesneivirek je namontovane.

Horní záves je vyjmuty.

4.2.2 Montáz horniho závesu

Montaz provedte v opacnem sledu.

Oprava

4.3 Vymena horniho zavesu dvirek (dvirka sukazelem)

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VYSTRAHA TATKé, chiemne spothebléel

Poranéni zad a svalu

Odrstaneni dvlfek spotfebié by mél provadét vyhradne školeny obdnikl.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.

Poujite pouze vchodne nastroje a zaifzenl.

POZOR

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

VYSTRAHA

Sklouznuti naklonenych spotrebic!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebeice protisklouznutf.

POZOR

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

pranénpadajicimi dily

Zajistete jednotlive soucasti prd padem.

POZORI

Nebezpeć padajicich dilu kvuli uvolnémý sroubúm!

Poskozenj jin'ych casti spotfebié nebo prvku domacnosti zakaznka,

napr. podlavy.

Zajistete jednotlivé soucasti préd pádem.

Požadavek:

Spotfebič je odpojený od privodu elektrické energia.
Vinitni kovani spotbrebiče je odstraneno.

4.3.1 Vyjmuti horniho zavesu dvirek

1. Polozte spotbrebic na zadni stranu.

Oprava

2.1. Odstrante kryt horniho zavesu (1).

1. Odstrańte kryt kabelové skrǐne (2).
2. Odpojte elektrické pripojeni (3).
3. Vysroubujte sroup zemnici pripojky (4).
4. Odstrante ochranu kabelu (5).
   6.Vysroubujte sroub (6)

Horní záves je vyjmuty.

4.3.2 Montáz horniho zavesu

Montaz provedte v opacnem sledu.

Oprava

4.4 Vymena stredniho zavesu dvirek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Tezké, objemne spotfeblce!

Poranéni zad a svalu

Odrstaneni dvlfek spotfebié by mél provadét vyhradne školeny obdnikl.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.
Poujite pouze vchodne nastroje a zaifzenl.

Ostre hrany!

Nebezpečí feznych poraněni

Pouzivejte ochranné rukavice.

Sklouznuti naklonenych spotrebic!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebié proti sklouznutif.

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

pranéni padajími dily

Zajistete Jednotlive soucasti prd padem.

Nebezpeć padajicich dilu kvuli uvolnémý sroubúm!

Poskozeni jin'ych caski spotfebiene bo prvku domacosti zakaznka,

napr. podlavy.

Zajistete jednotlivé soucasti préd pádem.

Požadavek:

Spotbreic je opdojeny od prlvodu elektricke energia.
Viniti kovani spotbreicje odstraneNo.
Horní záves dvířek je vyjmuty.

4.4.1 Vyjmuti stredniho zavesu dvirek

1. Vyjmete dvifka chladici prihradky (1).
2. Vyśroubujte dva srouby (2).
   3.Vyjmte stredni zaves (3).

Stfedni zavës je vyjmuty.

4.4.2 Montáz stredniho závesu dvírek

Montaz provedte v opacnem sledu.

Oprava

4.5 Vymena dolniho zavesu dvftek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Tezké, objemne spotfebice!

Poranéni zad a svalu

Odrstaneni dvlfek spotfebcie by mel provadet vyhradne skoleny obdknli.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.
Pouzijte pouze vchodne nastroje a zaftzenl.

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

Sklouznuti naklonenych spotbrebič!

omeniny / poraněni rozdrcením

Zajistete spotfebeice protisklouznuti

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!
praněni padajíímidy
Zajistete Jednotlive soucasti prd padem.

Nebezpei padajicich dilu kvuli uvolenym sroubum!

Poskozenj jin'ych casti spotfebiene nebo prvku domacosti zakaznka,
napr. podlavy.
Zajistete jednotlivé soucasti préd pádem.

Požadavek:

Spotfebič je opdojený od prflvodu elektrické energia.
Vinitini kovani spotfebiče je odstraněno.
Horní záves je vyjmuty.

Stedni zaves je vyjmuty.

4.5.1 Vyjmuti spodniho závesu dvirek

1. Vyjměte dvířka mrazici prihrádky (1).
2. Vysroubjte srouby (2).
   3.Vytoctespodni zaves (3).
   4.Vyjmte spodni zaves (4).

Spodni zavés dvifek je vyjmuty.

4.5.2 Montáz spodniho závesu dvírek

Montaz provede v opacnem sledu.

Oprava

4.6 Vymena odkladaci plochy

Požadavek:

DviriKa jsou otevtena.

4.6.1 Vyjmuti odkladaci plochy

Vytáhněte odkláDACi plochu.

Odkladyaci plocha je vyjmuto.

4.6.2 Montáz odkladaci plochy

Montáz provedte v opacné m sledu.

Oprava

4.7 Vymena drzaku na lahve

Požadavek:
Dvirika jsou oteviena.

4.7.1 Vyjmuti drzaku na lahve

Vytáhněte držák na láhéve.

Drzak na lahve je vyjmuty.

4.7.2 Montáz drázaku na láhve

Montáz provedte v opacné m sledu.

Oprava

4.8 Vymena dvefni prihradky

Požadavek:
DviriKa jsou otevtena.

4.8.1 Vyjmuti dveñni prihrádky

Zvednete dvein pihradku nahoru.

Dvefni pihradrka je vyjmuta.

4.8.2 Montáz dveñi prihradky

Montáz provedte v opacné m sledu.

Oprava

4.9 Vymena zasobniku nazmrazené potraviny

Požadavek:

Dvirika jsou otevtena.

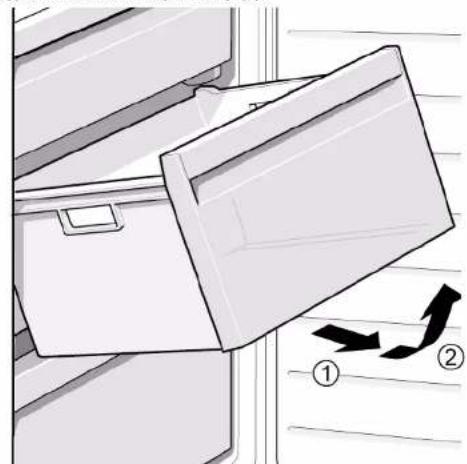

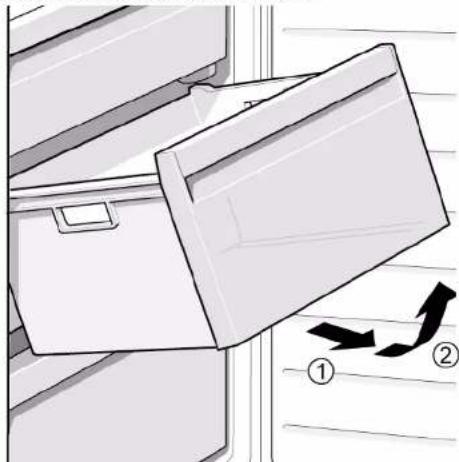

4.9.1 Vyjmuti zasobniku nazmazené potraviny

1. Upné vytahnete zasobnik nazmrazené potraviny (1). 2.Vyjmte zasobnik na potraviny (2).

Zasobnik nazmrazenepotraviny je vyjmuty.

4.9.2 Montáz zásobniku nazmazené potraviny

Montáz provedte v opacné muleu.

Oprava

4.10 Vymena zasobniku

Požadavek:
DviriKa jsou otevtena.

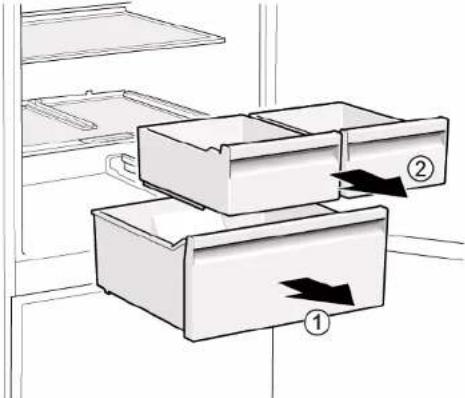

4.10.1 Vyjmuti zásobniku

1. Vytáhněte spodní zásobník chladníčý (1).
2. Vytáhněte horní zásobník chladnicky (2).

Zasobniky jsou vyjmuté.

4.10.2 Montáz zásobníku

Montáz provedte v opacné muleu.

Oprava

Požadavek:
Dvirika jsou otevtena.

4.11.1 Vyjmuti vysuvného zásobniku

1. Uplne vytahnete yvsuvny zasobnik (1).
   2.Vyjmete vysuvny zasobnik (2).

Vysuvny zasobnik je vyjmuty.

4.11.2 Montáz vysuvného zásobniku

Montaz proved v opacnem sledu.

Oprava

4.12 Vymena LED bodového osvetleni

Speziální nástroje:

Speziáni nástroj [00342180]

Vas spotfreb ie vybaven bezudr2bovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zakaznickym servisem neboopravennym technikem!

NEBEZPECI

Nebepezeci urazu elektrickym proudem pri dotyku dilu pod proudem! V pripadé neodborme aprvy hrozi nebezpezci smrtehného urazu elektrickym proudem

Opravu elektrického zaizeni smi povádět jen kvalifikovany elektrárák.
Po opravě nechte provest bezpečnostni zkoušku podle VDE 0701 nebo spezifikéch předispíů dané zěm.

NEBEZPECI

Nebepezil urazu elektrickym proudem pi dotyku dlu pod proumd! Usmrceni elektrickym proudem
- Odjojie spotrebé od pfivodu elektrického proudu alespo 60 sekund preset zahajén opravy.

POZOR

Ostré hrany!
Nebezpeci feznych poraneni
Pouzivejte ochranné rukavice.

Požadavek:

Spotfebic je odpojeny od privodu elektrické energia.
Dvifka jsou otevrená.

4.12.1 Vyjmuti LED bodového osvétleni

1. Pro vytażení LED bodového osvětlení použijte SPECIALNástroj (1).

1. Odpojte elektrické pripojeni LED bodoveho osvetleni.
   LED bodové osvětělení je vyjmúte.

4.12.2 Montáz LED bodového osvětleni

Váš spotřebie je vybaven bezudžbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zákaznický servoprávněny technikem!

NEBEZPEČI

Nebepezci urazu elektrickym proudem pī dotyku dilū pod proudem! V pripadé neodborné opravy hrozi nebezpezci smrtelného urazu elektrickym proudem

A Opravu elektrického zafizeni smi provadět jen kvalifikovaný elektrikář.
Po opravě nechte provost bezpečnostníkoušku podle VDE 0701 nebo spezifikych předpisùnu dāne zěme.

NEBEZPE

Nebepezé irazu elektrický proudm pfl dotyku dlù pod proudm Usmrcené elektrický proudm

• Odpojte spotfbeic od pfrivodu elektrického proudu alespn 60 sekund pfrezahajenim opravy.

POZOR

Ostréhrany!

Nebezpeci feznych poranenl

Pouziveje ochranné rukavice.

Požadavek:

Spotbreic je odpojeny od privodu elektricke energia.
Dvifka jsou otevrená.
Homifviniti kovani je vyjmuto.

4.13.1 Vyjmuti LED osvětleni

1. Posunte LED osvétlení k leve strane.

Elektrické pripojeni LED osvětlení je odpojené.

1. Uvolněte haky LED osvetleni.

Oprava

1. Odstrante LED osvětěné jeho posunúím dopředu.

LED osvétlení je vyjmute.
4.13.2 Montáz horniho LED osvétlení
Montaz provedte v opacnem sledu.

Oprava

4.14 Vymena LED osvetleni bocni listy

Speziální nástroje:

Prisavka 050 mm [00342224]

Vas spotflebi je vybaven bezudzbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zakaznickym servism neboopravennym technikem!

NEBEZPECI

Nebezpeci urazu elektrickym proudem pri dotyku dilu pod proudem! V pripadé neodborné aprvy hrozi nebezpeci smrtehného urazu elektrickym proudem

Opravu elektrického zaizeni smi povádět jen kvalifikovany elektrárák.
Po opravě nechte provest bezpečnostni zkoušku podle VDE 0701 nebo spezifikéch předispíů dané zěm.

NEBEZPECI

Nebepezl urazu elektrickym proudem pif dotyku dlu pod proumd! Usmrceni elektrkym proudem

• Odjopte spotrebé od pfivodu elektrického proudu alespo 60 sekund preset zahajén opravy.

POZOR

Ostré hrany!

Spotfebic je odpojeny od privodu elektrické energia.
Dvifka jsou otevrená.
Odkladaci plochy chladici prihradykjsouyvjmute.

4.14.1 Vyjmuti LED osvétleni bočni listy

1. Pfilepte prisavku na horni tretinu LED bočni listy.

Oprava

1. Otočením vytáhněte doprodu prísvaku s LED osvětělením bočné listy.

1. Odpoje elektrické pripojeni LED osvetleni bočni listy.

LED osvětlení bočné listy je vyjmute.

4.14.2 Montáž LED osvětlení bočné listy

1. Zapojte elektrické pripojeni LED osvetleni bočni listy.
2. Upevnete LED osvétlení bočni listy na své mistro ve stěne prihrádky (hák y musi zaklapnout).
   LED osvetleni bočni listy je namontované.

4.12.1 Odoberanie bodového LED svella 497
4.12.2 Montáz bodového LED svetla 497

4.13 Vymena homého LED svetla 498

4.13.1 Odobratie LED osyetlenia 498
4.13.2 Montaz horného LED svetla 499

4.14 Vymena boceho pasoveho LED svetla 500


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokunte sa pouzivaju nasledujuce vseobecne symboly:

Vseob. symbol Význam
i	Označenie špecialnéhoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaných podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeje spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

1. Vytilhniite tesnenie z drážky.

2.Vytiahnite kryt horného zavesu (2).
3. Otoctekryt zavesu (3).
4. Odoberte kryt horného závesu (4).
5. Odskrutkujte dve skrutky (5).
6. Odoberte horny zaves (6)

Horny zaves je odobrát.

4.2.2 Montáz horného závesu dvierok

Pri montázi postupujte v opacnom poradl krokov demontáze.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 486 z 601

Oprava

4.3 Vymena horneho zavesu dvierok (dvierka s displejom)

Specliale nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebica sa vyzaduju dve osoby.

Pouzite vhodne nastroje a vybavenie.

UPOZORNENIE

Ostre hrany!

Rezné poranenia

Noste ochranné rukayice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliażdenia

Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

Elektrické diely ma opravovat kvalifikovny elektrikár.

• Pograve zariadte vykonanie bezpeccnstnohe testu v sulade s nariadelnMVE 0701 albe s miestnymi nariadniemi.

NEBEZPECENSTVO

Nebezpečenstvo urazu elektrickým prudom pri dotyku s Častami pod napātim!

nrtie v dosledkuzasahu elektrickym prudom

Odojpoite spotrebic ed elektrickeho zroja aspon 60 sekund pred zaciatkom oprav.

Poziadavka:

Spotrebič je odpojený od elektrického napajania.
Tvarovsky z interiéru spotrebica su odobráté.

4.3.2 Montáz horného závesu dvierok

Pri montázi postupujte v opacnom poradl krokov demontáze.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 488 z 601

Oprava

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiéru spotrebica su odobratae.
Horny záves dvierok je odobrátý.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.7 Vymena odkladacieho priestoru na f'ase

Požiadavka:
Dvierka su otvorené.

4.7.1 Odobratie odkladacieho priestoru na f'ase

Vythnite odkladaci priestor na flase.

Odkladaci priestora flase je odobratay.

4.7.2 Montáz odkladacieho priestoru na ff'ase

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.8 Vymena policky v dvierkach

Požiadavka:
Dvierka su otvorené.

4.8.1 Odobratie policy v dvierkach

Policku v dvierkach zodvihnite smerom nahor.

Polickavdierkachjeodobrata.

4.8.2 Montáz polícky do dvierok

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.9 Vymena nadoby na zmrazené potraviny

Požiadavka:

Dvierka su otvorené.

4.9.1 Odobratie nádoby nazmrazené potraviny

1. Üplne vytiahnite nádobu nazmrazené potraviny (1).
2. Odoberte nadobu na varené potraviny (2).

Nádoba na zmrazené potraviny je odobrata.

4.9.2 Montáz nádoby nazmrazené potraviny

Pri montazi postupujte v opacnom poradi krokov demontaze.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 494 z 601

Oprava

4.10 Vymena nádoby

Požiadavka:
Dvierka su otvorené.

4.10.1 Odobratienádoby

1. Vyberte spodnu nadobu chladnicky (1).
2. Vyberte hornu nadobu chladnicky (2).

Nadoby su odstranene.

4.10.2 Montáz nádoby

Pri montázi postupujte v opacnom poradí krokov demontáze.

2021-03-10_9001631455 Autorske prava vlastni spolocnost BSH Hausgeräte GmbH Strana 495 z 601

Oprava

Pri montázi postupujte v opacnom poradik krokov demontáze.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 496 z 601

Oprava

4.12 Vymena bodoveho LED svetla

SPECIALNE nastroje:

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatím! Ohrozenieživota spósobene elektrický zásohoom v pripadesnesprvn opravy

Elektrické diely ma opravovat'kvalifikovny elektrikar.
Po oprave zariajdte yvonanie bezepcefnstnohe testu v sulade s nariadienm VDE 0701 alebo s miestnymi nariadienami.

NEBEZPEÇENSTVO

Nebepezencstvo urazu elektrickym prudom pri dotyku scast'am pod napatim! Umttie v dosledku zasahu elektrickym prudom
- Odpojte spotrebice od elektrického zdroja aspon 60 sekund pred zaiciatkom oprav.

UPOZORNENIE

Ostré hrany!
Rezné poranenia
Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka su otvorené.

4.12.1 Odoberanie bodového LED svetla

1. Odpoje elektrické priopojenia bodového LED svetla.
   Bodové LED svetlo je odobráté.

4.12.2 Montáz bodóvoho LED svetla

Pri montaži postupujte v opacnom poradi krokov demontáze.

Oprava

4.13 Vymena horneho LED svetla

SPECIALNE nastroje:

Plochy skrutkova Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Vo yvahve vasho spotrebica je bezudrbove LED svetlo. Tieto svetla moze opravovat'len zakaznicky servis alebo technik!

NEBEZPEGENSTVO

Nebepezcensto urazu elektrickym prudom pri dotyku scast'am pod napatim! Ohrozenie zivota sposobene elektrickym zasahom v pripade nespravnje

Elektrické diely mA opravovat' kvalifikovny' elektrikar.

• Pograve zariajdte vykonanie bezpeceostnhe testu v sultade s nariadienm VDE 0701 alebo s miestnymi nariadieniami.

NEBEZPEGENSTVO

Nebezpcecnstvo urazu elektrickym prudom pri dotyku s ccastaml pod napatim!

Umttie v dosledku zasaahu elektrickym prudom

Odojote spotrebie od elektrického zdroja aspoñ 60 sekünd pred zacliatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sù otvorené.
Horné tvarovsky z interiéru su odobráté.

4.13.1 Odobratie LED osvetlenia

1. Posunte LED svetlo na favu stranu.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolfnite haciky LED svetla.

Oprava

1. Presuite LED svetlo posunutim dopreu.

LED svetlo je odobratae.

4.13.2 Montázh horého LED svetla

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 499 z 601

Oprava

Ohrozenie Života spósbénye elektrickým zásahom v tripade nesprávnéj opravy

Elektrické diely ma opravovat'kvalifikovny elektrikar.
P o r a p r e z a r i a d e y k v o n a n i e ben pezecnstnoheto testu v suliade s nariadienm VDE 0701 alebo s miestnymi nariadienami.

NEBEZPEÇENSTVO

Nebepezencstvo urazu elektrickym prudom pri dotyku scastami pod napatim!
Umrtie v dosledku zasahu elektrickym prudom
- Odojote spotrebice od elektrického zroja aspon 60 sekund pred zacliatkom oprav.

UPOZORNENIE

Ostré hrany!
Rezné poranenia
Noste ochranné rukavice.

Požiadayka:

Spotrebič je odpojený od elektrického napajania.
Dvierka su otvorene.
Policky chladiaceho priestoru su odobraté.

4.14.2 Montáz bočného pásoveho LED svetla

1. Pripojte elektrické pripojenie bočného pásoveho LED svetla.
2. Pripevnite bočné pásove LED svetlo na svoje miesto na stene priestoru (háčíky zacvakné).
   Boché pásové LED svetlo je namontované.

2021-03-10 9001631455 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 501 z 601

Zlomi kosti/zmečkanine

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

PREVIDNO
