Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

1 Del sio dokumento 353

1.1 Svarbi informacija 353

1.1.1 Paskirtis 353
1.2 Simboliu paaiskinimas 353
1.2.1 Pavojaus lygiai 353
1.2.2 Pavojaus simboliai 353
1.2.3 Jspejimu struktura 354
1.2.4 Bendrieji simboliali 354

Suga. 355

2.1 Bendrosios saugos instrukcijos 355
2.1.1 Visi buitiniaiprietaisi 355

Irankiairpagalbinespriemones. 356

Remontas 357

4.1 Dureliu tarpiklio keitimas 357

4.1.1 Dureliu tarpiklio isemimas 357
4.1.2 Dureliu tarpiklio jdejimas 357

4.2 Dureliu virutinio vrio keitmas 360

4.2.1 Virsutinio dureliu vrio nuemimas.. 360
4.2.2 Virsutinio dureliu vryio uzdejimas 361

4.3 Dureliu virutinio vriio keitimas (dureles su ekranu) 362

4.3.1 Virsutinio dureliu vryio nuemimas 362
4.3.2 Virsutinio dureliu vrio uzdejimas 363

4.4 Vidurinio dureliu vrio keitimas 364

4.4.1 Vidurinio dureliu vyrio nuemimas 364
4.4.2 Viduriniu dureliu vryio uzdajimas 364

4.5 Apatinio dureliu vrio keitimas 365

4.5.1 Apatinio dureliu vyrio nuemimas 365
4.5.2 Apatinio dureliu vyrio uzdejimas 365

4.6Lentynos keitimas 366

4.6.1 Lenthynos nuemimas 366
4.6.2 Lentynosjdjimas 366

4.7 Buteliu padeklo keitimas 367

4.7.1 Buteliq padeklo iemimas 367
4.7.2 Buteliu padeklojdijmas 367

4.8 Dureliu lentynos keitimas 368

4.8.1 Dureliu lentynos iemimas 368
4.8.2 Dureliu lentynosjdjimas 368

4.9 Saldytu maisto produktu talpyklos keitimas 369

4.9.1 Saldytu maisto produktu talpyklos isemimas 369
4.9.2 Saldytu maisto produktu talpyklos jdejimas 369

4.10 Talpyklos keitimas 370

4.10.1 Talpyklos isemimas 370
4.10.2 Talpyklos idejimas 370

4.11 Istraukiamos talpyklos keitimas 371

4.11.1 Istraukiamos talpyklos iemimas 371
4.11.2 Istraukiamos talpyklos jdejimas 371

4.12 LED apsvietimo lemputes keitimas 372

4.12.1 LED apsvietimo lemputes iemimas 372
4.12.2 LED apsvietimo lemuies montavimas 372

4.13 Virsutinés LED keitimas 373

4.13.1 LED lemputes iemimas 373
4.13.2 Virsutines LED lemupees montavimas 374

4.14 Sonines pailgos LED lemuptes keitimas 375

4.14.1 Sonines pailgos LED lemmutes iemimas 375
4.14.2 Sonines pailgos LED lemuptes montavimas 376

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime uz zaluktu tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
ISPÉJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspëjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjavimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojanciosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elekros smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojami tokie bendrieji simboliai:

Bendr. symbolism Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daliu, kuriose yra jtampa!

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad butey atliktas saugos bandymas pagal VDE 0701 arba salye galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Atsuktuvas su ipjovomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
„Tɔr” antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su ipjovomis	Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpiklio storis gali šiek tiek skirtis nuo seno direliu tarpiklio storio. Dél to direlès vis tiek užsidarys, o tarpiklj bus galma naudoti ilgai.
j	Jei jūsu prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja věliau galima optimizuoti.
k	Nedidelès šoninés skylutés direliu tarpiklyje turi savo funkcjja (reikalin-gos ventiliacijai). Tai néra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelles dureliu tarpiklio deformacjos yra jprastas pozymis ir nepa

veikia tarpiliko funkinih savybli. Pnes dedant durelii tarpikl i pree-taisa,rekomenduojama ij istesinti.

Pašildykite dureliu tarpiklj plauku dziovintuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsuje ir apacioje j grioveli.

Remontas

1. Po truputi jspauskite giroveli visa taripkli.

Dureliu tarpiklis jdtas.

4.2 Dureliq virsutinio vyrio keitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingi du zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjaulti
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kaulu luziairispraspudimai
Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti
Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!
Gali būti sugadintosKitos prietaiso dalyas alba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buit nuimti.

4.2.1 Virsutinio dureliu vyrio nuemimas

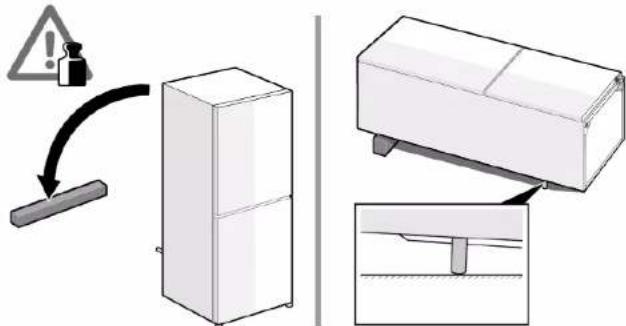

1. Paguldykite prietaisagant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdelti abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.2.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.3 Dureliu virsutinio vyrio keitimas (durelles su ekranu)

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buti nuimti.

4.3.1 Virsutinio dureliy vrio nuemimas

1. Paguldykite prietaisa ant galines puses.

Remontas

2.1.Nuimkite virsutinio vyrio dangtelj (1) 2.Nuimkite kabeliuydzutedes dangtelj

1. Atjunkite elektros jungti (3).
2. Atsukite jzeminimo jungties varzta (4).
3. Nuiimkite kabelio apsauga (5).
4. Issukite varztq (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

4.4 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint/perkeltiprietaisaikita vieta,reikalingiduzmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjalti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad jinenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Dureliu virsutinis vrys nuimtas.

4.4.1 Vidurinio dureliu vyrio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurinj vyrj (3).

Vidurinis vrys nuimtas.

4.4.2 Viduriniu dureliu vyrio uzdejimas

Uzdekite atvirksia eile svarka.

Remontas

4.5 Apatinio durelii vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingi du zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisy slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas alba klientomamai, pvz, grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Virsutinis vrys nuimtas.
Vidurinis vyris nuimtas.

4.5.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyriaus dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj i isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.5.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.7.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliy padeklas iismtas.

4.7.2 Buteliu padeklojdjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.8 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Durelii lentynos isemimas

Pakelkite dureli lentya j virsu.

4.9.1 Saldytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).
2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.9.2 Saldytu maisto produktu talpyklos jdejimas

Uzddekite atvirksica eilestvarka.

Remontas

4.10 Talpyklos keitimas

Reikalavimas.

Dureles turi buti atidarytos.

4.10.1 Talpyklos isemimas
1. lstarukite apatine saldytuvo talpykla (1). 2. lstarukite virsutine saldytuvo talpykla (2).

Talpyklos isimihtos.

4.10.2 Talpyklos jdejimas
Uzdekite atvirksica eilestvarka.

Remontas

4.11 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.11.1 Istraukamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpyklq (2).

Istraukiamatalpyklaisimta.

4.11.2 Istraukamos talpyklos jdejimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.12 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus Jrankis [00342180]

Jusprietaisjngta technines priezuiros nereikalaujanti LED lempute. Sia lempute gali taisyi tik kiptu aptamavimo tarnybos specialistai arba jgalioti techniikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa

gal VDE 0701 arba salyje galojancius reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maiau kaip pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

A PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi bui atidarytos.

4.12.1 LED apsvietimo lemuetes isemimas

1. Pasinaudokite specialiu jrankiu ir isimkite LED apsvietimo lempute (1).

1. Atjunkite elektros LED apsvietimo lemputes jungtis.

LED apsvietimo lemupte isimta.

4.12.2 LED apsvietimo lemputes montavimas

Uzdekite atvirksia eile svarka.

Remontas

4.13 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisyi tik kiptu aptarnvimo tarnybos specialistai arba jgaloti techniak!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gvybei del elektros smugio netinkamo remonto atveju.

Elektrines dans remontod un kvalinkout elektrikal.
Po remonto pasirupinkite, kad buit attila tsaugos bandymas pagal VDE 0701 arba salyje gaiojancius replamentus.

PAVOJUS Elektros smulao pavolus del da

Mirtis del elektrós smugio
Pries pradèdami remonta, ne mažiau kaip pries 60 sekundziu at-junkite prietaisus nuo elektrós tiekimo.

PERSPEJIMAS

Astrios briaunos! Galima jsipjauti

Muvekite apsaugines pirstlines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu alkitias saugos bandymas pagal VDE 0701 arba salje galojancius reglementans.

PAVOJUS

Elektros smugio pavojus del caliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at
junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles tuributiatidarytos.
Saldytuvo skyriaus lentynos išimtos.

4.14.1 Sonines pailgos LED lemmutes isemimas

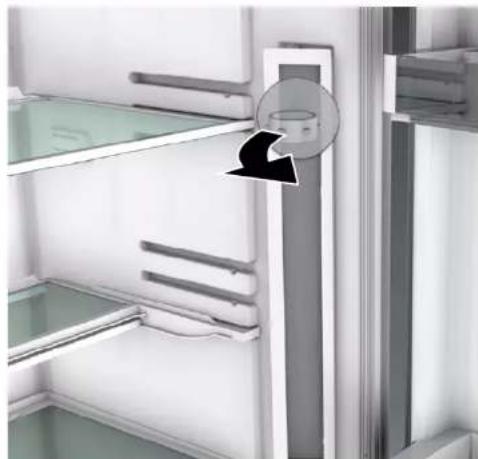

1. Philipdykite siurbtuka prie virsutinnes pailgos LED sonines lemuptes virsutinio trecdalio.

Remontas

1. Patraukite siurbtuka kartu su priekine pailga LED šonine lempute vienu sukamuju judesiu.

1. Atjunkite sonines pailgos LED lemputes elektros jungti.

Sonines pailgos LED lemputes elektros jungtis.

4.14.2 Sonines pailgos LED lemputes montavimas

1. Prijunkite soninés pailgos LED lemputes elektrós jungtj.
2. Pritvirtinkite šonine pailga LED lempute j jai skirta vieta skyrelio sienelèje (užfik-suokite kablukus).
   Sonine pailga LED lemputé sumontuota.

2021-03-10 9001631455 Autoriy teasis prikauso,BSH Hausgerate Gmbu Psl. 376 is 601
