KASUTUSJUHEND BD2155WFNN Profilo

4.1 Uksetihendi vahetamine 157

4.1.1 Uksetihendi eemaldamine 157
4.1.2 Uksetihendi paigaldamine 157

4.2 Ülemise uksehinge vahetamine 160

4.2.1 Ülemise ukseinge eemaldamine 160
4.2.2 Ülemise ukseinge paigaldamine 161

4.3 Ulemise uksehinge vahetamine (uks koos kuvaga) 162

4.3.1 Ülemise uksehinge eemaldamine 162
4.3.2 Ülemise uksehinge paigaldamine 163

4.4 Keskmise uksehinge vahetamine 164

4.4.1 Keskmiseuksehinge eemaldamine 164
4.4.2 Keskmise uksehinge paigaldamine 164

4.5 Alumise ukseinge vahetamine 165

4.5.1 Alumise uksehinge eemaldamine 165
4.5.2 Alumise uksehinge paigaldamine 165

4.6 Riiuli vahetamine 166

4.6.1 Riuli eemaldamine 166
4.6.2 Riuli paigaldamine 166

4.7 Pudelialuse yahetamine 167

4.7.1 Pudelialuse eemaldamine 167
4.7.2 Pudelialuse paigaldamine 167

4.8 Ukseraami yahetamine 168

4.8.1 Ukseraami eemaldamine 168
4.8.2 Ukseraami paigaldamine 168

4.9 Kulmutatud toidu mahuti vahetamine 169

4.9.1 Kulmutatud toidu mahuti eemaldamine 169
4.9.2 Kulmutatud toidu mahuti paigaldamine 169

4.10 Mahuti vahetamine 170

4.10.1 Mahuti eemaldamine 170
4.10.2 Mahuti paigaldamine 170

4.11 Laiendatava mahuti vahetamine 171

4.11.1 Laiendatava mahuti eemaldamine 171
4.11.2 Laiendatava mahuti paigaldamine 171

4.12 LED-kohtvalgusti vahetamine 172

4.12.1 LED-kohtvalgusti eemaldamine 172
4.12.2 LED-kohtvalgusti paigaldamine 172

4.13 Ülemise LED-tule vahetamine 173

4.13.1 LED-tule eemaldamine 173
4.13.2 Ülemise LED-tule paigaldamine 174

4.14 Külgmise LED-valgusriba vahetamine 175

4.14.1 Kulgmise LED-valgusriba eemaldamine 175
4.14.2 Kulgmise LED-valgusriba paigaldamine 176

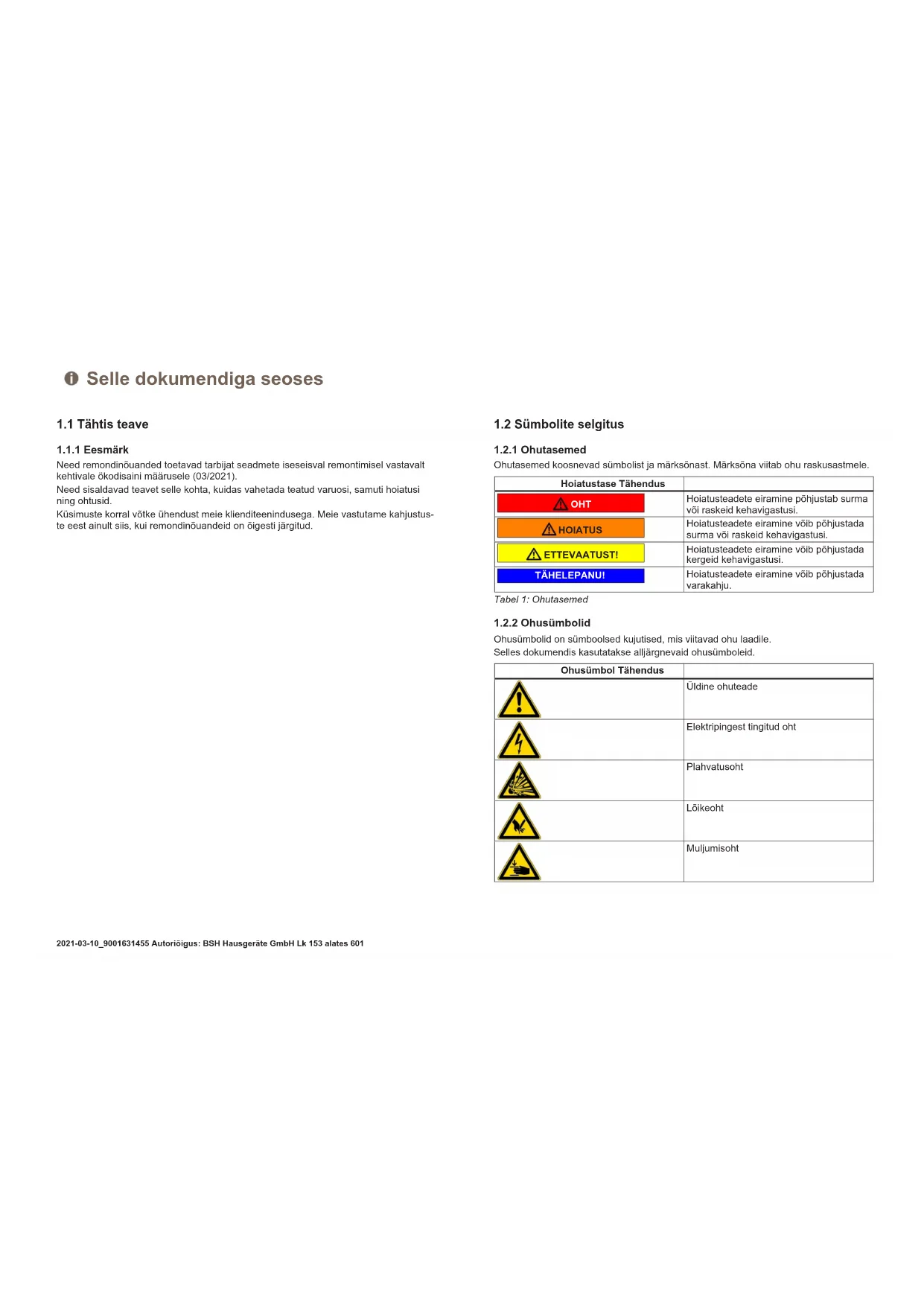

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloggiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrvor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!
Kasutage ainult originaalvaruosasid.

Elektrostaatilliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud uhendusi ega transportorlnte.

4.1 Uksetihendi vahetamine

Noe:
Uks on lahti.

1. Tömmake uksetihend poorest välja.

Uksetihend on eemaldatud.

i	Uue uksetihendi paksus vöib veidi erineda vana tihendi paksusest. See ei mòjuta ukse sulgemist ja pikaajalist tõdd.
i	Kui teie seadmel on reguleeritavad hinged vöi hingekininitused, saate sulgemismehhanismi hiljem sobivaks sättida.
i	Väikesed augud uksetihendis on vajalikud öhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, -poorduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normalne ega mojuta selle toimvust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tommata.

Uksetihend on paigaldatud.

4.2 Ülemise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.2.1 Ülemise uksehinge eemaldamine

1. Pange seade tagaküjlele.

Remont

2.1.Vajutage ülemise hinge katet molemal pool (1).

1. Nihutage ülemise hinge kate valja (2).
2. Pörake hinge katet (3)
3. Eemaldage ülemise hinge kate (4).
4. Eemaldage kaks kruvi (5).
5. Eemaldage ülemine hing (6)

Ulemine hing on eemaldatud.
4.2.2 Ülemise uksehinge paigaldamine
Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööristad:

Tahotisik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on yaja kaht inimest.
Kasutage vaid sobivaid tooriistu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienite vara kahjustused.
Kinnitage osa allakukkumise vastu.

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remont peab olema tehtud ohutuskate vastavalt standardide VDE 0701 voi rikiike mea-rustele.

OHT

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

1. Pange seade tagakuljele.

Remont

2.1. Eemaldage ülemise hinge kate (1).

1. Eemaldage kaablikarbi kate
2. Lahutagelektruhendus (3).
   4.Keerake lahti maauhenduse kruvi (4).
3. Eemaldage kaablikaitse (5).

6.Keerake kruvi lahti (6).

Ulemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Keskmise uksehinge vahetamine

Eritöriistad:

Tahotisik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Akkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmaluur on eemaldatud.
Ulemine uksehing on eemaldatud.

4.4.1 Keskmise ukseinge eemaldamine

1. Eemaldage külmikuosa uks (1).
   2.Keerake lahti kaks kruvi (2).
2. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.4.2 Keskmise ukseinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.5 Alumise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ulemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.5.1 Alumise uksehinge eemaldamine

1. Eemaldage sugavkulmikuosa uks (1).
   2.Keerake kruvi lahti (2).
   3.Keerake alumine hing valja (3).
2. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.5.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Riiuli vahetamine

Noue:
Uks on lahti.

4.6.1 Riiuli eemaldamine

Tommake riiul valja.

Riul on eemaldatud.

4.6.2 Riiuli paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.7 Pudelialuse vahetamine

Noe:
Uks on lahti.

4.7.1 Pudelialuse eemaldamine

Pudeliaus on eemaldatud.

4.7.2 Pudelialuse paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.8 Ukseraami vahetamine

Noe:
Uks on lahti.

4.8.1 Ukseraami eemaldamine

Tostkeukseraamules.

Ukseraam on eemaldatud.

Paigaldage vastupidises järekorras.

Remont

4.9 Kulmutatud toidu mahuti vahetamine

Noe:

Uks on lahti.

4.9.1 Kulmutatud toidu mahuti eemaldamine

1. Tömmake kulmutatud toidu mahuti täielikult valja (1).
2. Eemaldage toidumahuti (2)

Kulmutatud toidu mahuti on eemaldatud.

4.9.2 Kulmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.10 Mahuti vahetamine

Noe:
Uks on lahti.

4.10.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tommake ülemine külmkapimahuti valja (2).

Mahutid on eemaldatud.

4.10.2 Mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.11 Laiendatava mahuti vahetamine

Noe:

Uks on lahti.

4.11.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatay mahuti täielikult valja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatay mahuti on eemaldatud.

4.11.2 Laiendatava mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.12 LED-kohtvalgusti vahetamine

Eritöriistad:

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeeindus voi volitatud tehnik!

Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud

Pärast remonti peab olema tehtud ohutuskatse yastavalt standar

dile VDE 0701 voi riklike maarustele.

Enne remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem

Teravad servad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Uks on lahti.

4.12.1 LED-kohtvalgusti eemaldamine

1. Kasutage LED-kohtvalgusti valjatombamiseks eritoroeriesta (1).

1. Uhendage lahti LED-kohtvalgusti elektruihendused.
   LED-kohtvalgusti on eemaldatud.

4.12.2 LED-kohtvalgusti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.13 Ülemise LED-tule vahetamine

Eritöriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.
Seda tuld tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Likuvostod osadest tingutid elektriloggoi oht! Kui remontiodo on valesti tehtud, esineb elektriloggist tingutid eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Parasr remonti peab olema tehtud ohtuskatse yastayalt standar
dile VDE 0701 yoi riklikee maarustele.

OHT

Likuvatest osadest tingitud elektrilogoi oht! Elektrilogist tingitud sum

Enne remonditöodega alustamist ühendageeadmed elektrivor
gust lahti yahemalt 60 sekundit varem.

AETTEVAATUST!

Teravad servad!
Löikehaayad
Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Ulemine sisearmatuur on eemaldatud.

4.13.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektrihendus on lahutatud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud.
4.13.2 Ülemise LED-tule paigaldamine
Paigaldage vastupidises järjekorras.

Remont

4.14 Kulgmise LED-valgusriba vahetamine

Eritööristad:

Iminapp 050 mm [00342224]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeeindus voi volitatud tehnik!

Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud

Pärast remonti peab olema tehtud ohutuskatse yastavalt standar

dile VDE 0701 voi riklikee maarustele.

Enne remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem

Teravad servad!

Löikehaavad

Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Kulmikuosa riulid on eemaldatud.

4.14.1 Kulgmise LED-valgusriba eemaldamine

1. Kleege iminapp kulgmise LED-valgusriba ülemise kolmandiku külge.

Remont

1. Tömmake iminapp koos külgmise LED-valgusribaga ühe keerava liigutusega ette-poole.

1. Lahutage külgmise LED-valgusriba elektrihendus.

Kulgmine LED-valgusriba on eemaldatud.

4.14.2 Külgmise LED-valgusriba paigaldamine

1. Ühendage külgmise LED-valgusriba elektrühendus.
2. Kinnitage külgmine LED-valgusriba sellie kohale külmkapi seinal (haagid lähevad klöpsuga paika).
   Külgmine LED-valgusriba on paigaldatud.
