SCCB5353P - Ses çubuğu SAMSUNG - Ücretsiz kullanım kılavuzu

Ürün Türü	Renkli CCTV Kubbe Kamera
Marka	Samsung
Model	SCCB5353P

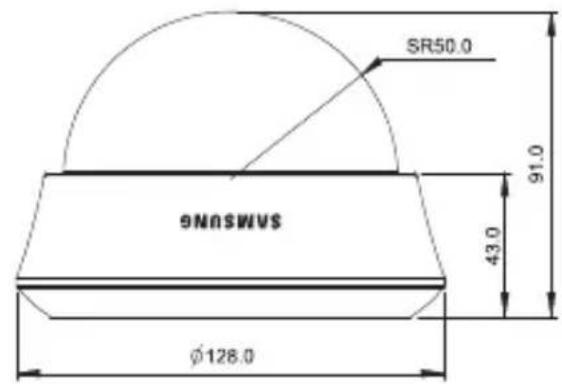

Boyutlar	128 (⌀) x 91 (Y) mm
Ağırlık	327 g
Güç Kaynağı	24 V AC ±%10 (50/60 Hz) veya 12 V DC +%10/-%5
Güç Tüketimi	Yaklaşık 1,7 W
Görüntü Sensörü	IT Tipi Super-HAD CCD 1/3 inç
Yatay Çözünürlük	540 TV Hattı
Sinyal/Gürültü Oranı	Yaklaşık 50 dB
Video Çıkışı	Kompozit 1,0 Vp-p, 75 Ω, BNC + test monitör çıkışı
Optik	Otomatik diyafram (DC), odak uzaklığı 2,5 ila 6,0 mm, diyafram F1,2
Ana Fonksiyonlar	Hat kilitleme, Sens-up (x128), H/V ters çevirme, Arkadan aydınlatma telafisi, Titreme önleme, Otomatik Gece/Gündüz, Otomatik beyaz dengesi, DNR, CCD kusur telafisi
Döndürme Aralığı	0° ila 355° (100° saat yönünde, 255° saat yönünün tersine)
Eğme Aralığı	0° ila 90°
Çalışma Sıcaklığı	-10°C ila +50°C
Çalışma Nemi	%90 maks.
Bakım ve Temizlik	Kuru bir bezle temizleyin. Cihaza doğrudan su püskürtmeyin.
Güvenlik	Belirtilen adaptörü kullanın. Açmayın. Sudan ve nemden uzak tutun.
Ürün Rengi	Varyanta göre beyaz veya koyu gümüş

Sık sorulan sorular - SCCB5353P SAMSUNG

Kamera tavana nasıl kurulur?

İlk olarak montaj braketini verilen üç vidayla tavana sabitleyin. Kubbe kapağını ve iç kapağı çıkarın. Ana gövde oluğunu braket üzerindeki CAMERA FRONT işaretli geniş olukla hizalayın, ardından KİLİT yönünde çevirin. İç kapağı, ardından kubbeyi yerine oturana kadar bastırarak sabitleyin.

Fonksiyon anahtarları nasıl ayarlanır?

Kontrol panelinde sekiz anahtar bulunur (LL, LSS, H-REV, V-REV, BLC, FL, D/N, AWB). İhtiyaçlarınıza göre ON veya OFF konumuna getirmek için küçük bir tornavida kullanın. Örneğin, AC güç kaynağında hat kilitleme için LL'yi veya otomatik gece/gündüz geçişi için D/N'yi etkinleştirin.

Kamera yönü nasıl ayarlanır?

Döndürme için, kameranın altındaki iki vidayı gevşetin, istenen yöne çevirin (355°'ye kadar), ardından sıkın. Eğme için, eğme sabitleme vidasıyla açıyı 0 ila 90° arasında değiştirin. Açı 17°'den küçükse, görüntünün bir kısmı maskelenebilir.

Duman veya olağandışı koku durumunda ne yapmalı?

Kamerayı hemen kullanmayı bırakın. Güç kaynağını çıkarın ve en yakın SAMSUNG bakım merkezine başvurun. Bu koşullarda cihazı kullanmaya devam etmeyin, yangın veya elektrik çarpmasına neden olabilir.

Kamera güvenli bir şekilde nasıl temizlenir?

Dış yüzeyi temizlemek için kuru bir bez kullanın. Cihaza asla doğrudan su püskürtmeyin. Çözücü veya aşındırıcı ürünlerden kaçının. Herhangi bir temizlikten önce gücü kesin.

Minimum aydınlatma koşulları nelerdir?

Sens-up olmadan renk modunda, minimum aydınlatma modele bağlı olarak 0,4 Lux (50IRE) veya 0,04 Lux (50IRE)'dir. Sens-up x128 ile 0,00031 Lux'a ulaşabilir. Bu değerler F1,2 optik için verilmiştir.

Sens-up işlevi nasıl kullanılır?

LSS anahtarını ON konumuna getirin. Kamera, karanlık ortamlarda parlaklığı artırmak için görüntüyü 128 kata kadar biriktirir. Bu, gürültüyü azaltır ancak hareketli nesnelerin netliğini azaltabilir.

Otomatik olarak renk modundan siyah beyaz moda nasıl geçilir?

D/N (Gündüz/Gece) anahtarını ON konumuna getirin. Kamera, ortam parlaklığına bağlı olarak otomatik olarak renk ve siyah beyaz arasında geçiş yapar. Siyah beyaz modda hassasiyet artar.

Hat kilitleme işlevi nedir?

Hat kilitleme (LL), birden fazla kamera arasında geçiş yaparken görüntü titremesini önlemek için kamerayı şebeke gücünün (AC) fazına senkronize eder. Gerekirse fazı ayarlamak için INC/DEC düğmelerini kullanın. Not: Yalnızca AC güç kaynağında çalışır.

Ürün ömrünün sonunda nasıl imha edilir?

Kamerayı evsel atıklarla birlikte atmayın. WEEE yönergesine uygun olarak, geri dönüşüm için bir seçici toplama noktasına bırakın. Yerel seçenekler için belediyenize veya distribütörünüze başvurun.

KULLANIM KILAVUZU SCCB5353P SAMSUNG

Dijital Renkli Dome Kamera Kullanım Kılavuzu

SCC-B535x(S)

Sembollerle İgili Güvenlik

DİKKAT

ELEKTRİK ÇARPMA RİSKİ VARDİR AÇMAYIN

DİKKAT : ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇİNDE KULLANICININ MÜDAHELE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

Bu sembol, içinde yüksek voltajın bulunduğu göstermektedir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir.

Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarmaktadır.

Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın.

UYARI

1. Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.

2. Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir.
5. Kamerayı kurarken, sağlam ve sıkı bir biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.
6. Kamera üzerine iletken nesneleri (örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.

8. Üniteden alışılmamış kokular veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)
10. Temizlerken ürün parçalarının üzerine doğrudan su püskürtmeyin. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.

DİKKAT

1. Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.
2. Yüksek sıcaklıkları (122 °F, 50°F üzeri), ve düşük sıcaklıkların (14°F, -10°F altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.
3. Halihazırdaki kurulu olan ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.

4. Ark olduğunda prizden güç fişini çıkartın. Ihmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

5. Doğrudan güneş ışığından ve ısı yayma kaynaklarından uzak tutun. Yangına neden olabilir.

6. Havalandırma imkanı bulunan bir yerde kurun.
7. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının.
8. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtin yanına konulmamalıdır.
9. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır.

FCC Beyannamesi

Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir:

1) Bu cihaz, Zaralı girişimler oluşturamaz ve
2) Bu cihaz, istenmeyen bir çalışmaya neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir.

Not

Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcıının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir.

Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.
2. Bu yönergeleri saklayın.
3. Uyarıları dikkate alın.
4. Yönergeyi takip edin.
5. Bu cihazı suyun yakınında kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.
8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yayınına koymayın.
9. Güvenlik amaçlı polarize veya topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.
10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.
11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı fişten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.

14. Bütün servis işlemlerini yetkili servis personeline bildirin.

Güç kaynağı kordonu veya fişin zarar görmesi, sivının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

İçindekiler

Genel bakış 6

Bu kılavuz hakkında 6

Ürüne Genel Bakış......6

Temel özellikler 6

Parçalar 6

Ambalajdaki parçaların kontrolü 6

Kameranızın parçaları 7

Kurulum 8

Ayarlama anahtarları 8

Fonksiyon anahtarlarının ayarlanması 8

Kabloların bağlanması ve anahtarların ayarlanması ......10

Kameranın kurulumu....11

Kurulumdan önce 11

Kurulum Prosedürü 11

Kamera yönünün ayarlanması 12

Ek A: NTSC Standardı için Özellikler 14

Ek B: PAL Standardı için Özellikler .....15

Genel bakış

Bu kılavuz hakkında

Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir.

Bu kılavuz şu bölümlere ayrılmıştır:

Bölüm 1 "Genel Bakış" kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm).
Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar.
■ Ek "Özellikler", ürün özelliklerini verir.

Ürüne Genel Bakış

Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Temel Özellikler

■ Güç: DC 12V/AC 24V
■ Özel fonksiyonlar
- Hat kilit (LL) kontrolü
• Otomatik beyaz dengeleme
- Yatay/dikey görüntü değiştirme
- Titreşim kontrolü
- Düşük obtüratör hız kontrolü
• Arka ışık telafisinin kontrolü
- Renkli've siyah & beyaz modlar arasında otomatik anahtarlama
• Farklı odakta lens donanımı
• Otomatik iris fonksiyonu
• Dijital gürültü giderme (DNR)
- Dinamik CCD kusur telafisi

Parçalar

Ambalajdaki Parçaların Kontrolü

Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:

Kamera

Test monitor kablosu

Tırnak vidası Kullanım Kılavuzu

Not

Test monitor kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın.

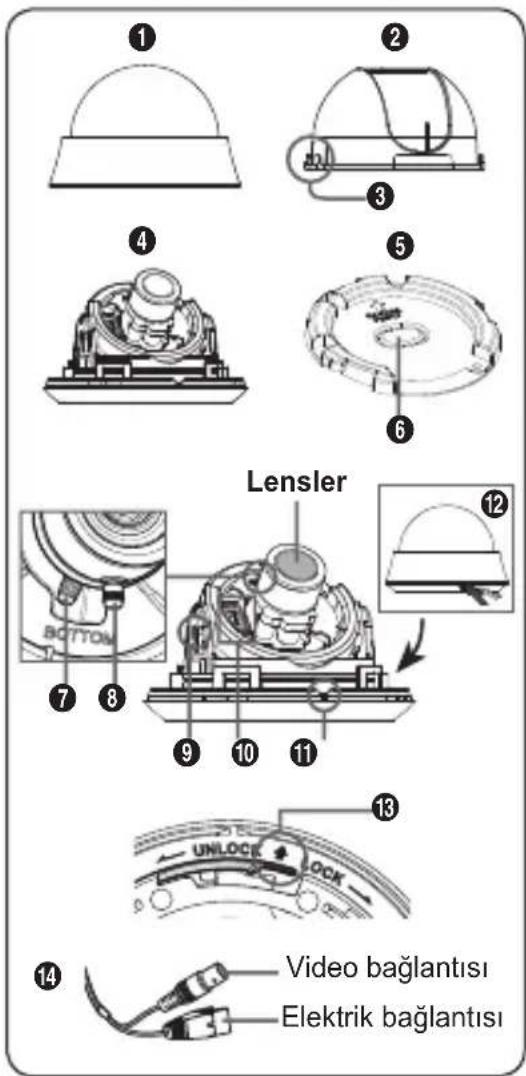

Kameranızın parçaları

Kameranız şu parçalardan oluşmaktadır:

1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır.
2. İç kapak: Temel yapıyı korumak için onu örter.
3. Kol kilitleyici: İç kapağı çıkartmak istediğinizde dar noktasına doğru uzun ince bir tornavidayı itin ve dışarı doğru bastırın.
4. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.
5. Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir.
6. Tavan montaj açıcısı: Tavana kurarken hat bağlantısı için onu çıkartın.
7. Zoom kolu : Bu kolu kullanarak lens zoom'unu ayarlayabilir ve sabitleyebilirsiniz.
8. Odak kolu: Lens odağı, onu sağa veya sola döndürerek ayarlanabilir. Sabitlemek için saat yönünde yönlendirin.
9. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.
10. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır.
11. Girinti işareti: Montaj kenedine Temel yapıyı eklemek için Montaj kenedi üzerinde ÖN KAMERA tarafından geniş girintiye sahip Temel yapıdaki girinti işaretini hizalayın.
12. Kilitleyici: Dome Kapağını açmak ya da kapamak için kullanılır. Dome kapağını açmak için kilitleyiciye bastırın.
13. Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak ya da Montaj kenedinden kurulu kamerayı çıkartmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin.
14. Kablo: BNC kablosuna Video bağlantısını ve güç adaptörüne elektrik bağlantısını bağlayın.

Ayarlama anahtarları

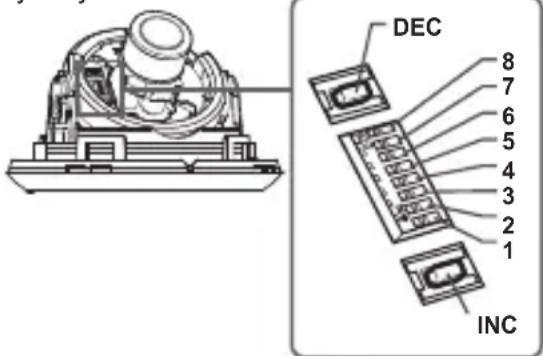

Fonksiyon anahtarlarının ayarlanması

Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın:

DEC 8 7 6 5 4 3 2 1 INC

No İşim Kısa açıklama
1 LL Hat kilitlerme ON/OFF
2 LSS	Sensör- yüksek veya düşük hız obtüratorü ON/OFF
3 H-REV Yatay	döndürme ON/OFF
4 V-REV Dikey	döndürme ON/OFF
5 BLC Arka ışık	telafisi ON/OFF
6 FL Titreşim ON/OFF
7 D/N	Renkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF
8 AWB Otomatik beyaz dengeleme ON/OFF

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz.

Not

DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..

AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın.

1. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.
2. Anahtar 3 (H-REV): Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
3. Anahtar 4 (V-REV): AnahtarON konumundayken kameranın görüntüsü dikey yöne çevirilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
4. Anahtar 5 (BLC): Anahtar ON konumundayken, kamera güneş ışığı floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.
5. Anahtar 6 (FL) : Anahtar ON konumundayken obtüratör hızı, dikey senkronize frekansı (NTSC için 50Hz, PAL için 60Hz) ve ışığın açık ve kapalı frekansı arasındaki uyuşmazlıkla ekranı titreşimden korumak için 1/100 sn'ye (NTSC için) veya 1/20 sn'ye (PAL için) sabitlenir.
6. Anahtar 7 (D/N) : Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır.
7. Anahtar 8 (AWB) : Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

- ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

- AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır.

Dikkat

-. Kamera için IRIS ayar aralığı yaklaşık 80 ila 120 IRE'dir. Yani, kamera IRIS'i tam açık/kapalı özelliğini sağlamamaktadır ama sınırlı aralık varyasyonuna sahiptir.
-. Kol 75 IRE veya altındayken IRIS dalgalanması oluşacağını uygun kola (80 IRE veya üstü) ayarlandıktan sonra kamerayı kullanın.

Pure grayscale gradient with no visible text, symbols, or identifiable objects

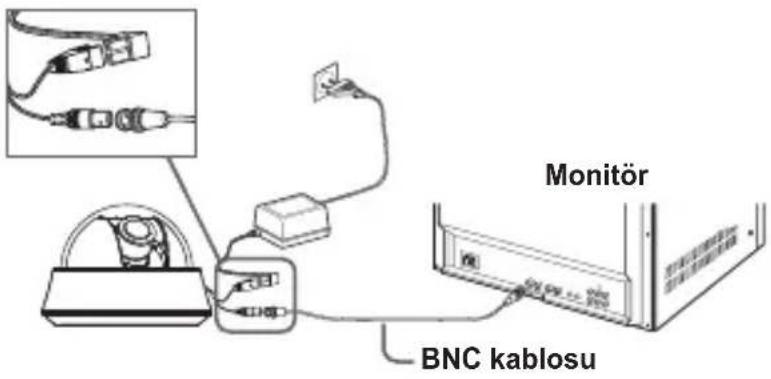

Kabloların bağlanması ve anahtarların ayarlanması

Kameranızı kurmadan önce lens odağını, zoom'unu ve anahtar ayarını yapmalısınız.

Kabloları bağlamak için

1. Kamaranıza ekli Video bağlayıcısına BNC kablosunu bağlayın.
2. Monitör üzerindeki Video Girişine BNC kablosuna bağlayın.
3. Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür.

Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını ve iç kapağı çıkartın. Çıkartma prosedürleri hakkında daha fazla detay için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki "Kurulum Prosedürleri"ne bakınız.
2. Ekranda görüntüYGörüntülerken Odak kolunu, Zoom kolunu ve Anahtar tablosunu kullanarak kameranızın odak, zoom ve fonksiyon ayarlarını yapın.
3. Ayarlanan odak ve zoom'u sabitlemek isterseniz kolları yukarı döndürün.

Kameranın Kurulumu

Kurulumdan önce

Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız:

• Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir.
• Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir.
• Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın.

Kurulum prosedürü

1

Kameranızı kurmak için

1. Kameranızın altındaki Kilitleyici düğmesine basın ve diğer elinizi kullanarak Temel yapıdan Dome Kapağını çıkartın. Temel yapı ve İç kapak size doğru açılacaktır.
2. Kameranızı kurmak ve ayarlamak için ilk olarak iç kapağı çıkartın. Temel yapılan İç kapağı çıkartmak için Kol kilitleyicisinin dar noktasına doğru uzun ince bir tornavidayı itin ve kapağı çıkartmak için dışarı doğru bastırın.
3. Kilit çözücüsünü dışarı doğru iterken KİLİTSİZ yönde Temel yapıyı yönlendirerek Temel yapılan Montaj kenedini ayırın. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin.
4. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin.

Not

Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

1. Tavana Montaj kenedini yerleştirirken tavandaki deliğin içinden kameranıza ekli hattı bağlamak için sıkıca bastırarak Tavan montaj açıcısını çıkartın. Aksi durumda hat bağlantısı için ÖN KAMERA işaretine ters boş alanı kullanabilirsiniz.
2. Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Girinti İşaretini hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin.
3. Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki "Kamera Yönünün Ayarlanması" başlığına bakın. Kameranız için zoom ve odak ayarı yapmak gerektiğiinde 10.sayfadaki "Kabloların bağlanması ve ayarların yapılması" başlığına bakın.
4. Temel yapının sol ve sağ taraflarında iki vida deliği bulunan İç kapağın kol kilitleyicileri üzerine iki vida deliğini hizaladıktan sonra "klik" sesini duyuncaya kadar bastırarak Temel yapıya iç Kapağı takın.
5. Son olarak Temel yapı üzerinde Girinti İşaretine sahip dome Kapağının içerisinde tamponu hizaladıktan sonra "klik" sesini duyuncaya kadar bastıarak Temel yapıya dome Kapağını takın.

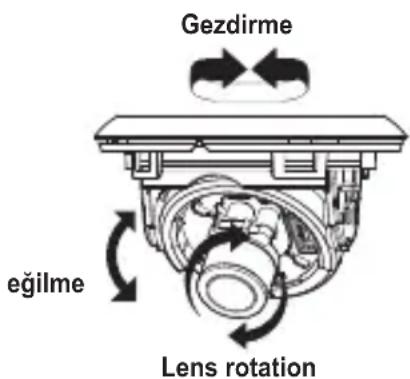

Kamera yönünün ayarlanması

Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz.

Gezdirme konumunda kameranızın rotasyon limiti 355 dereceye ayarlanabilir (saat yönünde 100 derece ve saat yönünün aksine 255 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın.

Gezdirme eğilme Lens rotation

Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğitim açıları 17

derecenin altındayken kısmı görüntü saklama problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğitim sabitleme vidalarını kullanın.

Kameranızın odağını ve zoom'unu ayarlamak amacıyla Odak kolu ve Zoom kolunu kullanın. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz.

Pure grayscale gradient with no visible text, symbols, or identifiable objects

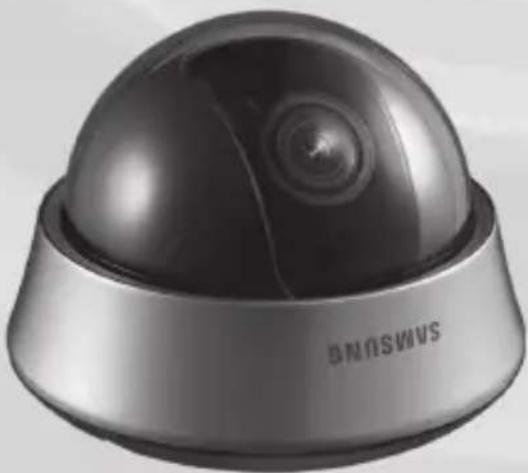

SCC-B535X

Ek A: NTSC Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5
Yayın tipi NTSC Standart renkli sistem (525 hat, 60 alan)
Güç tüketimi Yaklaşık 1.W
Görüntü cihazı	1/3 inç IT tipi Süper-HAD CCD
Piksel	Toplam: 811(Y) x 508(D), 410.000 pikselGeçerli: 768 (Y) x 494 (D), 380.000 piksel
Tarama modu 525 hat, 2:1 ara birim
Taranan hat frekansı	Yatay: 15.734Hz(INT)/15.750Hz(LL)Dikey: 59.94Hz(INT)/60Hz(LL)
Senkronizasyon modu	INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük	540 TV hattı
S/N Oranı	Yaklaşık 50dB
Min. obje aydınlatma				SCC-B53X3(Renkli/SB)	SCC-B53X2(Renkli/SB)
	F1.2	Sensör-yukarı OFF	50IRE 0.4/0.04 Lux 0.4/0.04 Lux
			30IRE 0.24/0.024 Lux 0.24/0.024 Lux
			15IRE 0.12/0.012 Lux 0.12/0.012 Lux
		Sensör-yukarı x128	50IRE 0.0031/0.00031 Lux 0.0031/0.00031 Lux
			30IRE 0.0019/0.00019 Lux 0.0019/0.00019 Lux
			15IRE 0.0009/0.00009 Lux 0.0009/0.00009 Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Oto Iris (DC) / Odak uzunluğu: 2.5 ila 6.0 mm / Açıklık oranı: 1.2
GEZ fonksiyonu	Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EĞM. fonksiyonu	Alan: 0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telafisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telafisi
Ürün rengi	SCC-B535xN : Beyaz / SCC-B535xSN : Siyah
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90'a kadar
Ebat	128(∅) x 91 (Y)mm
Ağırlık	327g

Ek B: PAL Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5
Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan)
Güç tüketimi	Yaklaşık 1.7W
Görüntü cihazı 1/3 inç I	T tipi Süper-HAD CCD
Piksel	Toplam: 795(Y) x 596(D), 470.000 pikselGeçerli: 752 (Y) x 582 (D), 440.000 piksel
Senkronizasyon modu 625 hat, 2:1 ara birim
Yatay çözünürlük	Yatay: 15.625Hz(INT)/15.625Hz(LL)Dikey: 50Hz(INT)/50Hz(LL)
Synchronization mode INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük 540 TV hattı
S/N Oranı Yaklaşık 50dB
			SCC-B53X3 (Renkli/SB) $CC-B53X2 (Renkli/SB)
Min. obje aydınlatma	F1.2	Sensör-yukarı OFF	50IRE 0.4/0.04 Lux 0.4/0.4 Lux
			30IRE 0.24/0.024 Lux	0.24/0.24 Lux
			15IRE 0.12/0.012 Lux	0.12/0.12 Lux
		Sensör-yukarı x128	50IRE 0.0031/0.00031 Lux	0.0031/0.0031 Lux
			30IRE 0.0019/0.00019 Lux	0.0019/0.0019 Lux
			15IRE 0.0009/0.00009 Lux	0.0009/0.0009 Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Oto Iris (DC) / Odak uzunluğu: 2.5 ila 6.0 mm / Açıklık oranı: 1.2
GEZ fonksiyonu	Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)
EĞM. fonksiyonu Alan: 0 ila 90°
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telafisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telafisi
Ürün rengi	SCC-B535xP : Beyaz / SCC-B535xSP : Siyah
Çalıştırma sıcaklığı	-10°C ila +50°C
Çalıştırma nemi	%90’a kadar
Ebat	128(∅) x 91 (Y)mm
Ağırlık	327g

SAMSUNG

Part No. AB68-00648D(04)
