KULLANIM KILAVUZU KS701E BLACK & DECKER

BLACK+DECKER motorlu oyma testeresi, ahşap, plastik ve sac metali kesmek üzere tasarlanmıştır. Bu alet, yalnızca tüketici kullanımı içindir.

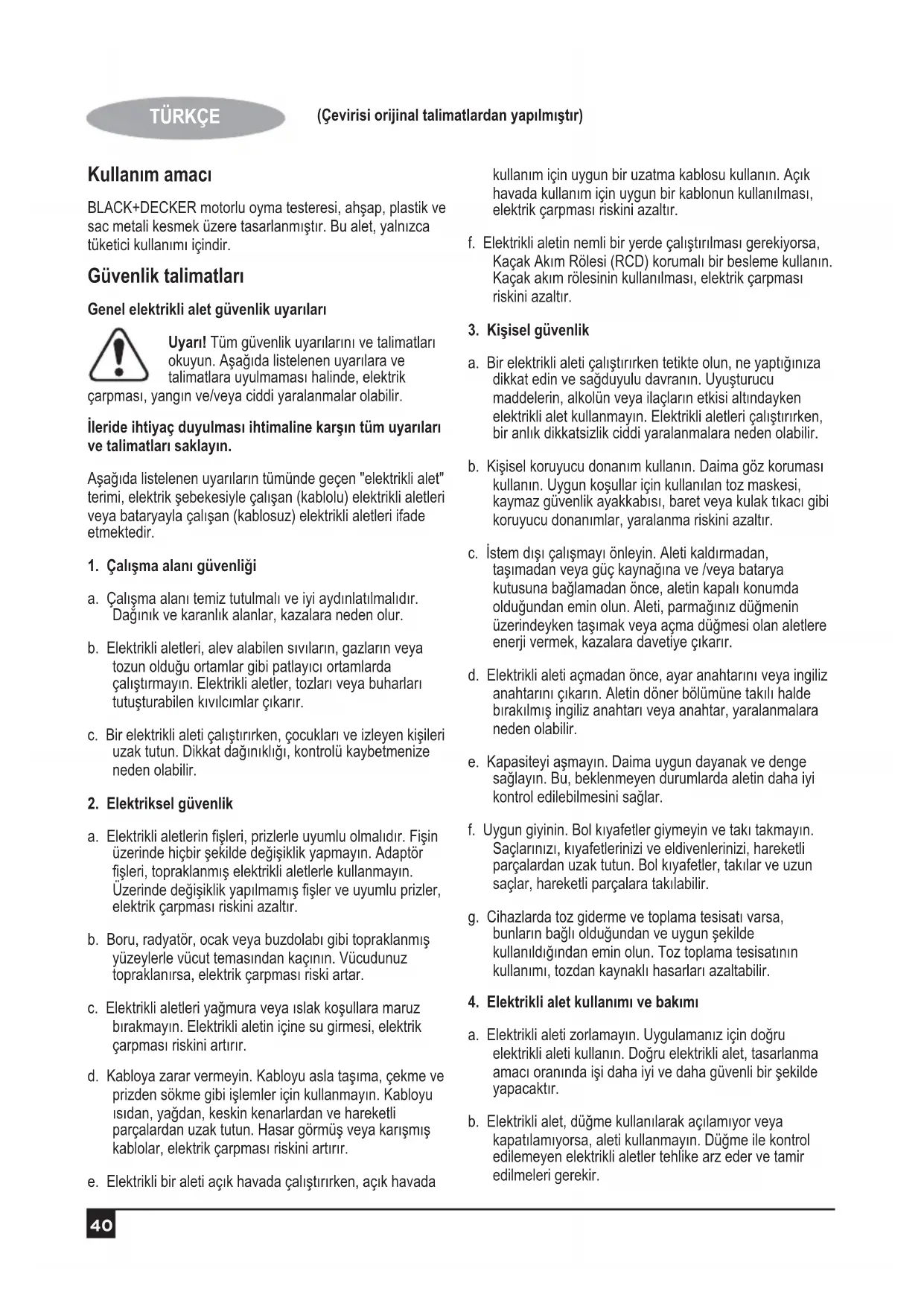

Güvenlik talimatları

Genel elektrikli alet güvenlik uyarıları

Uyarı! Tüm güvenlik uyarılarını ve talimatları okuyun. Aşağıda listelenen uyarılara ve talimatlara uyulmaması halinde, elektrik

çarpması, yangın ve/veya ciddi yaralanmalar olabilir.

İleride ihtiyaç duyulması ihtimaline karşın tüm uyarıları ve talimatları saklayın.

Aşağıda listelenen uyarıların tümünde geçen "elektrikli alet" terimi, elektrik şebekesiyle çalışan (kablolu) elektrikli aletleri veya bataryayla çalışan (kablosuz) elektrikli aletleri ifade etmektedir.

1. Çalışma alanı güvenliği

a. Çalışma alanı temiz tutulmalı ve iyi aydınlatılmalıdır. Dağınık ve karanlık alanlar, kazalara neden olur.
b. Elektrikli aletleri, alev alabilen sıvıların, gazların veya tozun olduğu ortamlar gibi patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, tozları veya buharları tutuşturabilen kıvılcımlar çıkarır.
c. Bir elektrikli aleti çalıştırırken, çocukları ve izleyen kişileri uzak tutun. Dikkat dağınıklığı, kontrolü kaybetmenize neden olabilir.

2. Elektriksel güvenlik

a. Elektrikli aletlerin fisleri, prizlerle uyumlu olmalıdır. Fisin üzerinde hiçbir şekilde değişiklik yapmayın. Adaptör fisleri, topraklanmış elektrikli aletlerle kullanmayın. Üzerinde değişiklik yapılmamış fisler ve uyumlu prizler, elektrik çarpması riskini azaltır.
b. Boru, radyatör, ocak veya buzdolabı gibi topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuz topraklanırsa, elektrik çarpması riski artar.
c. Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine su girmesi, elektrik çarpması riskini artırır.
d. Kabloya zarar vermeyin. Kabloyu asla taşıma, çekme ve prizden sökme gibi işlemler için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan ve hareketli parçalardan uzak tutun. Hasar görmüş veya karışmış kablolar, elektrik çarpması riskini artırır.
e. Elektrikli bir aleti açık havada çalıştırırken, açık havada

kullanım için uygun bir uzatma kablosu kullanın. Açık havada kullanım için uygun bir kablonun kullanılması, elektrik çarpması riskini azaltır.

f. Elektrikli aletin nemli bir yerde çalıştırılması gerekiyorsa, Kaçak Akım Rölesi (RCD) korumalı bir besleme kullanın. Kaçak akım rölesinin kullanılması, elektrik çarpması riskini azaltır.

3. Kişisel güvenlik

a. Bir elektrikli aleti çalıştırırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyulu davranın. Uyuşturucu maddelerin, alkolün veya ilaçların etkisi altındayken elektrikli alet kullanmayın. Elektrikli aletleri çalıştırırken, bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.
b. Kişisel koruyucu donanım kullanın. Daima göz koruması kullanın. Uygun koşullar için kullanılan toz maskesi, kaymaz güvenlik ayakkabısı, baret veya kulak tıkacı gibi koruyucu donanımlar, yaralanma riskini azaltır.
c. İstem dışı çalışmayı önleyin. Aleti kaldırmadan, taşımadan veya güç kaynağına ve /veya batarya kutusuna bağlamadan önce, aletin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğmenin üzerindeyken taşımak veya açma düğmesi olan aletlere enerji vermek, kazalara davetiye çıkarır.
d. Elektrikli aleti açmadan önce, ayar anahtarını veya ingiliz anahtarını çıkarın. Aletin döner bölümüne takılı halde bırakılmış ingiliz anahtarı veya anahtar, yaralanmalara neden olabilir.
e. Kapasiteyi aşmayın. Daima uygun dayanak ve denge sağlayın. Bu, beklenmeyen durumlarda aletin daha iyi kontrol edilebilmesini sağlar.
f. Uygun giyinin. Bol kıyafetler giymeyin ve takı takmayın. Saçlarını, kıyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar ve uzun saçlar, hareketli parçalara takılabilir.
g. Cihazlarda toz giderme ve toplama tesisatı varsa, bunların bağlı olduğundan ve uygun şekilde kullanıldığından emin olun. Toz toplama tesisatının kullanımı, tozdan kaynaklı hasarları azaltabilir.
a. Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarlanma amacı oranında işi daha iyi ve daha güvenli bir şekilde yapacaktır.
b. Elektrikli alet, düğme kullanılarak açılamıyor veya kapatılamıyorsa, aleti kullanmayın. Düğme ile kontrol edilemeyen elektrikli aletler tehlike arz eder ve tamir edilmeleri gerekir.

4. Elektrikli alet kullanımı ve bakımı

c. Herhangi bir ayarlama veya aksesuar değişikliği yapmadan veya aletleri kaldırmadan önce, fışı güç kaynağından çekin ve/veya batarya kutusunu elektrikli aletten çıkarın. Bu gibi önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılması riskini azaltır.

d. Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerlerde saklayın ve elektrikli alete veya bu talimatlara aşına olmayan kişilerin aleti çalıştırmasına izin vermeyin. Elektrikli aletler, eğitimsiz kişiler tarafından kullanıldığında tehlike arz eder.

e. Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış ayarlama veya bağlantı olup olmadığını, parçalarda kırık olup olmadığını ve elektrikli aletin çalışmasını etkileyecek herhangi başka bir durum olup olmadığını kontrol edin. Hasar varsa, elektrikli aleti kullanmadan önce tamir ettirin. Çoğu kazanın nedeni, elektrikli aletlerin bakımının iyi yapılmamasıdır.

f. Kesme aletlerini keskin ve temiz halde tutun. Bakımı iyi yapılmış keskin kenarlı kesme aletlerinin tutukluk yapma ihtimali daha düşüktür ve kontrol edilmeleri daha kolaydır.

g. Elektrikli aleti, aksesuarları, torna kalemlerini vb. parçaları, çalışma koşullarını ve yapılacak işi dikkate alarak, bu talimatlar uyarınca kullanın. Elektrikli aletin kullanım amacından başka işlemler için kullanılması, tehlikeli durumlara neden olabilir.

5. Servis

a. Elektrikli cihazınızın bakımını, yalnızca aynı yedek parçaları kullanan kalifiye bir tamirciye yaptırın. Böylece, cihazınızın güvenli halinin devam ettiğinden emin olursunuz.

Ek elektrikli alet güvenlik uyarıları

Uyarı! Tüm testereler için güvenlik talimatları

Kesme aksesuarlarının gizli bağlantıya veya kendi kablosuna temas edebileceği bir iş yaparken, elektrikli aleti yalıtımlı tutma yüzeylerinden tutun. Kesme aksesuarlarının "elektrikli" bir tele temas etmesi, elektrikli aletin açıktaki metal parçalarının "elektriklenmesine" ve kullanıcıının çarpılmasına neden olabilir.

• Parçayı sabit bir platforma sabitlemek ve desteklemek için, kıskaç veya başka bir pratik yol kullanın. Parçayı elinizle veya vücudunuza doğru tutmak, parçayı sabit olmayan bir hale getirir ve kontrol kaybına neden olabilir.
• Ellerinizi kesme alanından uzat tutun. Sebebi ne olursa olsun iş parçasının altına uzanmayın. Parmaklarınızı asla çalışan bıçağa yaklaştırmayın, biçak kelepçesine

sokmayın. Testereyi, pabucu kavrayarak durdurmaya çalışmayın.

- Bıçakları keskin tutun. Kör veya zarar görmüş kesiciler planyanın baskı altında sapmasına veya hızının kesilmesine neden olabilir. Her zaman iş parçası malzemesi ve kesim türü için uygun türde testere biçağı kullanın.

- Boru ya da kanal kesimi yaparken, içlerinde su, elektrik kabloları vs. olmadığından emin olun.

- Aleti kullandıktan hemen sonra iş parçasına veya bıçağa dokunmayın. Bu elemanlar çok sıcak olabilirler.

- Gizli tehlikelere dikkat edin, duvarı, zemini veya tavanı kesmeden önce, elektrik tesisatının ve boruların yerini kontrol edin.

- Biçak, düğme bırakıldıktan sonra da bir süre hareket etmeye devam eder. Aleti kapattıktan sonra yerine koymadan önce mutlaka testere bıçağın tam olarak durmasını bekleyin.

Uyarı! Kesme uygulamalarıyla ortaya çıkan tozla temas etmek veya bu tozun solunması operatörün ve çevrede bulunanların sağlığını tehdit edebilir. Toza ve dumana karşı özel olarak koruma sağlamak üzere tasarlanmış bir toz maskesi giyin ve iş alanı içerisindeki veya bu alan giren kişilerin de korunmasını sağlayın.

- Kullanım amacı bu talimat kılavuzunda açıklanmıştır. Bu aletin, talimat kılavuzunda tavsiye edilenler dışında herhangi bir aksesuarının, eklentisinin veya performansının kullanılması, yaralanmalara ve/veya mal hasarına neden olabilir.

Diğer kişilerin güvenliği

- Bu alet, aletin kullanımı konusunda bilgilendirilmedikleri veya güvenliklerinden sorumlu bir kişi tarafından gözetim altında tutulmadıkları sürece, fiziksel, duyusal veya zihinsel yetenekleri yetersiz olan veya tecrübe ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılamaz.

- Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.

Titreşim

Teknik veriler ve uygunluk beyanında belirtilen titreşim emisyonu değerleri, EN 60745 tarafından sağlanan standart bir test yöntemi uyarınca ölçülmüştür ve bir aleti başka bir aletle karşılaştırmak için kullanılabilir. Belirtilen titreşim emisyonu değeri, aynı zamanda teşhirin ön değerlendirmesi için de kullanılabilir.

Uyarı! Elektrikli aletin fiili kullanımı sırasındaki titreşim emisyonu değeri, aletin kullanım şekillerine göre belirtilen değerden farklı olabilir. Titreşim seviyesi, belirtilen seviyenin üzerine çıkabilir.

İşlerinde elektrikli aletleri düzenli olarak kullanan kişileri korumak için 2002/44/EC uyarınca gerekli görülen güvenlik önlemlerini belirlemek için titreşim maruziyeti değerlendirilirken, titreşim maruziyetinin tahmini, başlatma zamanına ek olarak, aletin kapandığı ve boşta çalıştığı zamanlar gibi faaliyet döngüsünün tamamı dahil, gerçek kullanım koşulları ve aletin kullanım şekli göz önünde bulundurulmalıdır.

Aletin üzerindeki etiketler

Aletin üzerinde, aşağıdaki resimli semboller yer alır:

Uyarı! Kullanıcı, yaralanma riskini azaltmak için, kullanım talimatını okumalıdır.

Elektriksel güvenlik

Bu alet çift yalıtımlıdır; dolayısıyla topraklama kablosu gerekmez. Şebeke geriliminin anma değeri plakasındaki gerilimle uyumlu olup olmadığını daima kontrol edin.

- Besleme kablosu hasar görmüşse, tehlikelerden kaçınmak için üretici veya yetkili bir BLACK+DECKER Servis Merkezi tarafından yenisiyle değiştirilmelidir.

Özellikler

Aşağıdaki özelliklerin bazıları veya tümü bu alette mevcuttur.

1. Değişken hız düğmesi (KS701E ve KS701PE) veya Açma/Kapatma düğmesi (KS501)
2. Kilitleme düğmesi
3. Testere bıçağı kilit kolu
4. Pabuç plakası
5. Toz çıkışı (sadece KS701E ve KS701PE)
6. Sarkaçlı Darbe kadranı (sadece KS701PE)

Montaj

Uyarı! Aşağıdaki işlemleri gerçekleştirmeye başlamadan önce aletin kapalı, fişinin çekilmiş olduğuna ve testere bıçağının durduğuna emin olun. Kullanılmış testere bıçakları sıcak olabilir.

Testere bıçağının takılması (Şekil A - KS701E ve KS701PE)

- Testere bıçağını (7), gösterildiği gibi diş yukarı bakacak şekilde takın.

• Kilitleme kolunu (3) pabuç plakasından (4) uzağa doğru itin.
• Testere bıçağının sapını bıçak tutucuya (8), gidebildiği kadar sokun.
• Testere destek silindirini (17) yukarıda açıklanan şekilde ayarlayın.
• Kilit kolunu (3) bırakın.

Testere bicağının takılması (Şekil A - KS501)

• Testere bıçağını (7) takmadan ya da çıkarmadan önce, testere bıçağı destek silindiri (17), biçak ile temas etmemesi için arka pozisyona ayarlanmalıdır.
• İki vidayı gevşetin (çıkarmayın). (18).
• Testere bıçağını (7) diş yukarı bakacak şekilde takın.
• Testere bıçağının (7) sapını bıçak tutucuya (8), gidebildiği kadar sokun.
• İki vidayı (18), bıçağı yerleştirmek için sırayla hafifçe gevşetin, sonra da iki vidayı (18) tam olarak sıkın.
• Testere destek silindirini (17) yukarıda açıklanan şekilde ayarlayın.
• Testere bıçağını (7) çıkarmak için, iki vidayı (18) saat yönünün tersine birer tur döndürün.

Alete elektrikli süpürge bağlanması (şekil B - sadece KS701E ve KS701PE)

- Elektrik süpürgesinin hortum başını (9), toz çıkışına (5) kaydırarak takın.

Kalıntı riskleri

Artık ek riskler, ürün ilgili güvenlik uyarılarında mevcut olmayan şekilde kullanıldığında ortaya çıkabilir. Bu riskler yanlış kullanım, uzun süreli kullanım vb. nedenlerle ortaya çıkabilir.

Güvenlik cihazlarının ilgili güvenlik yönetmeliklerinin ve uygulamalarının yerine getirilmesi bile bazı kalıntı risklerini engellemek için yeterli değildir. Bu risklerden bazıları şunlardır:

• Döner/hareketli parçalara dokunmaktan kaynaklanan yaralanmalar.
• Parçaları, bıçakları veya aksesuarları değiştirirken meydana gelen yaralanmalar,

• Bir aletin uzun süreli kullanımından kaynaklanan yaralanmalar, Herhangi bir aleti uzun süre kullanırken, düzenli aralar verdiğimizden emin olun,

• Duyma bozukluğu.

• Aletinizi kullanırken toz solumaktan dolayı meydana gelen sağlık tehditleri (örneğin, ahşapla çalışırken; özellikle de meşe, kayın ve MDF).

Kullanım

Eğimli kesimle için pabuç plakasının ayarlanması (Şekil C)

Uyarı! Aleti asla pabuç plakası çıkartılmışken ya da gevşek durumdayken kullanmayın.

Pabuç plakası (4) düz veya 45 derecelik bir açı ile kesim yapacak şekilde ayarlanabilir.

• Vidayı (9) gevşetin (yaklaşık 3 tam dönüş).
• Pabucu (4) ileri doğru çekin, sonra sola veya sağa doğru döndürün ve 45 derecelik konuma geri itin. (sadece KS701E ve KS701PE).
• Pabucu (4) geri itin, sonra sola veya sağa doğru döndürün ve 45 derecelik konuma çekin. (sadece KS501).
• Vidalari sıkın.

Pabuç plakasını (4) 90 derecelik kesimler için sıfırlamak için:

• Vidalari gevşetin. (10).
• Pabucu (4) ileri çekin, sonra ortaya doğru döndürün ve 0 derecelik konuma geri çekin.
• Vidalari sıkın.

Değişken hız kontrolü (sadece KS701E ve KS701PE)

- Ahşap için yüksek hızı, alüminyum ve PVC için orta derece hızı ve alüminyum esaslı olmayan metaller için düşük hızı kullanın.

Açma ve kapatma

• Aleti açmak için, değişken hız düğmesine (KS701E ve KS701PE) ya da Açma/Kapatma düğmesine (KS501) (1) basın. KS701E ve KS107PE ünitelerinde, hız düğmeye ne kadar bastığınıza bağlıdır.
• Sürekli çalışma için, kilit düğmesine (2) basın ve değişken hız düğmesine basın. Bu seçenek yalnızca tam hızda geçerlidir.
• Aleti kapatmak için, değişken hız düğmesini bırakın. Sürekli çalışma halindeyken aleti kapatmak için, değişken hız ya da Açma/Kapatma düğmesine bir kez daha basın ve bırakın.

Sightline® Özelliği nasıl kullanılır (Şekil D)

• Kesme hattını işaretlemek için bir kalem kullanın.
• Oyma testeresini hat (11) üzerine yerleştirin. Oyma testeresinin direkt olarak üstünden bakarak kesme çizgisi kolayca izlenebilir.

Kesme modu (sadece KS701PE)

Sarkaçlı darbe ya da hareket, agresif bir biçak hareketi sağlar ve ahşap veya plastik gibi yumuşak malzemelerin kesilmesi için tasarlanmıştır. Daha hızlı bir kesim sunar ancak malzeme boyunca kesimin düzgünlüğü daha azdır. Oymalı testerenizin bir sarkaçlı darbe kadranı vardır. Bu kadranın kullanımı bir sonraki bölümde açıklanmıştır.

Not: Sarkaçlı hareketi asla metal keserken kullanmayın.

Sarkaçlı Darbe kadranı (Şekil E - sadece KS701PE)

KS701PE, artan miktarlarda sarkaçlı hareket ile dört kesme moduna sahiptir:

• Pozisyon 0: metal ya da alüminyum ve sac metal için (sarkaç hareketi yoktur).
• Pozisyon 1: laminantlar, parkeler, çalışma yüzeyleri için.
• Pozisyon 2: kontrplak ve PVC/Plastikler için.
• Pozisyon 3: yumuşak ahşap ve hızlı kesme için.

Sarkaç hareketini ayarlamak için:

- Sarkaçlı darbe seçicisini (6) istenen pozisyona döndürün.

Testereleme

Kesme sırasında aleti iki elinizle sıkıca tutun. Pabuç plakası (4) kesilen malzemeye karşı sıkıca tutulmalıdır. Bu, testerenin ziplamasını önler, titreşimi azaltır ve biçak kırılmalarını en aza indirir.

• Kesim işlemine başlamadan önce bıçağın birkaç saniye serbestçe dönmesine izin verin.
• Kesim işlemi yaparken alete yalnızca yumuşak bir baskıda bulunun.

En verimli kullanım için ipuçları

Laminant testereleme

Laminantları keserken parçalanma meydana gelebilir ve bu da yüzeyin durumunu bozabilir. En yaygın testere bıçakları yukarı doğru darbede keser, dolayısıyla, eğer pabuç plakası yüzey üzerindeyse, aşağı doğru kesim yapan bir testere bıçağı kullanın ya da:

• Bir ince dişli testere biçağı kullanın.
• İş parçasının arka yüzeyinden başlayarak testereleyin.
• Parçalanmayı en aza indirmek için, hurda bir ahşap ya da sunta parçasını iş parçasının her iki yüzeyine de kısıtırın ve bu sandviç boyunca testereleme yapın.

Metal testereleme

Uyarı! Metal keserken vakum kullanmayın. Metal dolgular sıcak olabilir ve yangına neden olabilir.

Metal testereleme işleminin ahşap testerelemeye göre çok daha uzun süreceğini unutmayın.

• Metal testereleme işlemi için uygun bir testere bıçağı kullanın.
• İnce sac metal keserken, hurda bir ahşap ya da sunta parçasını iş parçasının arka yüzeyine kısıtırın ve bu sandviç boyunca kesme yapın.
• İstenen kesme çizgisi boyunca ince bir yağ filmi uygulayın.

Kılavuz (sadece KS701E ve KS701PE)

Bir kalem çizgisi olmadan yırtma ve dairesel kesim, bir kılavuz ve dairesel kılavuz kullanılarak kolayca yapılabilir (opsiyonel bir ekstra olarak mevcuttur - parça numarası X43005-XJ).

Kılavuzun Takılması (Şekil F ve G)

• Kılavuzu (14), çapraz çubuk şekil F'de gösterildiği gibi aşağı dönük olacak şekilde pabuç plakası yuvalarına takın.
• Vidayı (15) pabuç plakasının altına takın.
• Vidanın üzerine, dudaklı kenar aşağı bakacak ve ucu testerenin arkasına doğru bakacak şekilde kelepçe çubuğunu (16) hizalayın.
• Bir yıldız tornavida kullanarak vidayı, şekil G'de gösterilen çubuk kelepçedeki dişli deliğe geçirin.
• Kesimin genişliğine ayarlayın ve vidayı sıkıştırın. Dairesel Kesim (Şekil H - sadece KS701E ve KS701PE)
• Kılavuzu, pabuç plakasının sağ tarafındanki deliğe, çapraz çubuk yukarı bakacak şekilde sokun.
• Kılavuzu, çapraz çubuktaki bıçaktan deliğe mesafe istenen yarıçapta olacak şekilde ayarlayın ve vidayı sıkıştırın.
• Testereyi, çapraz çubuktaki deliğin ortası kesilecek dairenin merkezinin üzerine gelecek şekilde yerleştirin

(saplamalı kesim, bıçak için delik delin ya da malzemenin kenarından içe doğru kesin ve böylece biçagı yerine getirin).

• Testere düzgün bir şekilde konumlandırıldığında, çapraz çubuktaki delik boyunca kesilecek dairenin tam olarak merkezine küçük bir çivi çakın.
• Kılavuzu bir pivot kolu gibi kullanarak daireyi kesmeye başlayın.

Saplamalı Kesim (Şekil I)

Bir saplamalı kesim, bir iç kesim yapmanın kolay bir yöntemidir. Testere bir panele ya da levhaya, öncesinde bir kılavuz ya da pilot delik delinmeden direkt olarak takılabilir. Saplamalı kesimde, kesilecek yüzeyi ölçün ve bir kalemle açıkça işaretleyin. Sonra testereyi, pabucun ön ucu iş yüzeyine sıkıca oturana ve bıçak tam darbesini tamamlayana kadar ileri doğru eğin. Aleti açın ve maksimum hıza erişmesini bekleyin. Testereyi sıkıca kavrayın ve aletin arka kenarını yavaşça, bıçak tam derinliğe ulaşana kadar indirin. Pabucu ahşaba doğru düz olarak tutun ve kesmeye başlayın. Bıçağı, hareket halindeyken kesme işleminden kaldırmayın. Bıçak tam olarak durmalıdır.

Bakım

BLACK+DECKER aletiniz, minimum bakım gereksinimi ile uzun zaman çalışmak üzere tasarlanmıştır. Aletin sürekli olarak memnun edici şekilde çalışması, uygun alet bakımına ve düzenli temizliğe bağlıdır.

• Yumuşak bir fırça veya kuru bir bez kullanarak, aletinizdeki havalandırma deliklerini düzenli olarak temizleyin.
• Motor yuvasını nemli bir bez kullanarak düzenli olarak temizleyin. Aşındırıcı veya çözücü bazlık temizlik malzemeleri kullanmayın. Aletin içine sıvı girmesine asla izin vermeyin ve aletin hiçbir parçasını asla bir sıvıya batırmayın.

Teknik veriler

KS500 TİP 1
Giriş Gerilimi Vac 230
Yüksüz hız (KS501) min	-1 300
(KS701E ve KS701PE) min	-1 0-3.000
Maksimum kesim derinliği
Ahşap (KS501) mm 65
(KS701E ve KS701PE) mm 70
Çelik mm 5
Alüminyum (KS501) mm 10
(KS701E ve KS701PE) mm 15
Ağırlık (KS501) kg	1,3
(KS701E) kg	1,6
(KS701PE) kg	1,7

KS501

L_PA (ses basıncı) 85,5 dB(A), Belirsizlik (K) 3 dB(A)

L_WA (ses basıncı ) 96,5 dB(A) Belirsizlik (K) = 3 dB(A)

EN 60745 uyarınca titreşim toplam değerleri(üç eksenli vektör toplamı):

Tahtaların kesilmesi ( a_h,B ) 9,3 m/s2, belirsizlik (K) 1,5 m/s2

Sac metal kesimi ( a_h,M ) 12,6 m/s2, kararsızlık (K) 1.5 m/s2

KS701E

L_PA (ses basıncı) 88dB(A), Belirsizlik (K) 3 dB(A),

L_WA (ses basıncı ) 99 dB(A) Belirsizlik (K) = 3 dB(A)

EN 60745 uyarınca titreşim toplam değerleri(üç eksenli vektör toplamı):

Tahtaların kesilmesi ( a_h,B ) 5,8 m/s2, belirsizlik (K) 3 m/s2

Sac metal kesimi ( a_h,M ) 6,3 m/s2, kararsızlık (K) 1.5 m/s2

KS701PE

L_PA (ses basıncı) 89 dB(A), Belirsizlik (K) 3 dB(A)

L_WA (ses basıncı ) 100 dB(A) Belirsizlik (K) = 3 dB(A)

EN 60745 uyarınca titreşim toplam değerleri(üç eksenli vektör toplamı):

Tahtaların kesilmesi ( a_h,B ) 12,5 m/s ^2 , belirsizlik (K) 1,5 m/s ^2

Sac metal kesimi ( a_h,M ) 9,9 m/s ^2 , kararsızlık (K) 1.5 m/s ^2

AB uygunluk beyani

MAKİNE DİREKTİFİ

KS501 / KS701E / KS701PE

BLACK+DECKER "teknik veriler" altında, tanımlanan bu ürünlerin aşağıdaki dilere uygun olduğunu beyan eder: 22006/42/EC, EN 60745-1, EN 60745-2-11

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha fazla bilgi için, lütfen aşağıdaki adresten BLACK+DECKER ile iletişime geçin veya kılavuzun arkasına bakın.

Aşağıda imzası bulunan şahıs, teknik dosyanın derlenmesinden sorumludur ve BLACK+DECKER adına bu beyanatı vermektedir.

R. Dauve

R.Laverick

Mühendislik Müdürü

BLACK+DECKER Europe, 210 Bath Road,

Slough,

Berkshire, SL1 3YD

Birleşik Krallık

10,2015

Çevrenin korunması

Ayrı olarak atın. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır.

BLACK+DECKER ürününüzün değiştirilmesi gerektiğini düşünmeniz veya artık kullanılamaz durumda olması halinde onu, evsel atıklarla birlikte atmayın. Bu ürünü, ayrı olarak toplanacak şekilde atın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme

sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

BLACK+DECKER, hizmet ömrünün sonuna ulaşan BLACK+DECKER ürünlerinin toplanması ve geri dönüşme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımiza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın BLACK+DECKER yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten BLACK+DECKER yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz. www.2helpU.com

Garanti

BLACK+DECKER, ürünün kalitesinden emindir ve bu yüzden kanunlarda belirtilen taleplerin üstünde bir garanti verir. Ayrıca bu garanti hiçbir şekilde garanti ile ilgili kanuni haklarını zı ihlal etmez ve haklarını zı hiç bir şekilde kısıtlamaz.

Eğer bir BLACK+DECKER ürünü, satın alma tarihinden itibaren 24 ay içinde hatalı malzeme, işçilik ya da uygunsuzluk nedeniyle bozulursa, müşteriye mümkün olabilecek en az sorunu yaşatarak BLACK+DECKER hatalı kısımları değiştirmeyi, adil bir şekilde aşınmış ve yıpranmış ürünleri tamir etmeyi veya değiştirmeyi garanti eder. Ancak bu belirtilenler şu durumlar dışında geçerlidir:

• Ürün ticari veya profesyonel amaçlarla kullanılmışsa veya kiraya verilmişse;
• Ürün yanlış veya amaç dışı kullanılmışsa;
• Ürün yabancı nesnelerden, maddelerden veya kaza sırasında zarar görmüşse;
• Yetkili tamir servisleri veya Black + Decker servis ekibinden başkası tarafından tamir edilmeye çalışılmışsa.

Garanti talebinde bulunmak için, satıcıya veya yetkili tamir servisine satın aldığınıza dair ispat sunmalısınız. Fatura ve garanti kartı gerekmektedir. Bu kılavuzda belirtilen listeden size en yakın BLACK+DECKER yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten

BLACK+DECKER yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz. www.2helpU.com

Призначення

Şehir Servis Adı Adres Telefon

Adana Emin Elektrik Bobinaj Karasu Mah. Kizlay Cad. 28006 Sok. No: 9/D Seyhan 0322 351 80 46
Adana Demir Elektrik Karasu Mah. Kizlay Cad. Güngör Pasaji No: 12 Seyhan 0322 352 97 95
Alyon Katar Bobinaj Güvenevler Mahallesi 1. San. Sitesi 622 Sokak 6. Blok No:12/A 0272 214 48 64
Ağrı Tamgüç Bobinaj Yavuz Mah. Kağızman Cad. Bülbül Sok. No: 51		0472 215 70 41
Amasya Akotek Ticaret	Yeni YoI Cad. No: 85	0358 218 71 19
Ankara Başak Elektrik	Başkent Orta San. Sit. 664. Sok. No: 28 Ostim	0312 386 20 84
Ankara Tezcan Elektrik Bobinaj	1230/1 Sok. No:38 Ostim	0312 354 80 21
Ankara Tezcan Elektrik Bobinaj	ŞubeYeni San. Sit. Demir Cad. No:64 Dışkapı	0312 311 28 09
Antalya Yaşar Bobinaj	Çalim Sok. No: 32/E Siteler	0312 348 63 88
Antalya Uslu Bobinaj	Aşağı Pazarcı Mah.1068 Sok. No: 19 Manavgat	0242 742 44 07
Antalya Gözde Bobinaj	G. Pinan Mah. Oba Yolu Üzeri No: 27/C Alanya	0242 511 57 01
Antalya E.B.A Teknik	Akdeniz San. Sit. 5010 Sok. No: 25 Kepez	0242 221 40 30
Aydin Ege Bobinaj	Cumhuriyet Mah. Eski San. Sit. 682 Sok. No: 38	0242 345 36 22
Aydin Özen Bobinaj Ata Mah. Tepecik Bulvarı No:39		0256 811 05 95
Balıkesir Kür e Bobinaj	Atatürk Cad. No: 109 Bandırma	0266 718 46 79
Balıkesir Tezger Bobinaj	Yeni San. Sit. Cumhuriyet Cad. No:198	0266 246 23 01
Batman Topiz Bobinaj	Cumhuriyet Mah. 1512 Sok. No: 35/A	0488 214 87 70
Bolu Moral Elektrik Bobinaj	Karamanlı Mah. Konuralp Cad. Bilgi Apt. No: 24	0374 210 02 32
Bursa Vokart Ltd. Şti.	Gazcılar Cad. Erikli Bahçe Sok. No:7/B Osmangazi	0224 254 48 75
Bursa Çağ Teknik Bobinaj	Yeni San. Orhangazi Cad. No:23 Inegöl	0224 715 57 37
Bursa Vokart Ltd. Şti. Şube	Beşevler Küçük San. Sit. Ertuğrul Cad. 13. Satış Blok No: 19 Nilüfer	0224 441 57 00
Çanakkale Ovali Bobinaj	Hamdi Bey Mah. İstiklal Cad. No: 160 Biga	0286 316 49 66
Çanakkale Kısack Bobinaj	Namık Kemal Mah. Kaynak Sok. No: 41	0286 217 96 71
Çorum Emek Bobinaj	Küçük San. Sit. 23. Cad. No: 5/C	0364 234 68 84
Denizil Örsler Bobinaj	Ahisinan Cad. 171 Sok. Sedef Çarşısı No: 9/10	0258 261 42 74
Diyarbakır Çetsan Elektrik	San. Sit. Karakol Sok. No: 1	0412 237 29 04
Düzce Yildiz Makina	Burhaniye Mah. Gen. Kazım Sok. No: 10	0380 514 70 56
Düzce Berke Makine	Kültür Mah. 793 Sok. No:10	0380 524 83 83
Edirne Eray Bobinaj	Eski San. Sit. 12. Blok No: 9	0284 225 26 92
Elazığ Kalender Elektrik Bobinaj	San. Sit. 11. Sok. No: 46	0424 224 85 01
Erzincan Umit Elektrik Makina	Karaağaç Mah. Sümerbank Cad. No:18/3	0446 224 08 01
Erzurum Umit Teknik	Bakırcı Mah. Bakırcı Sok. No: 1	0442 235 05 72
Erzurum Teknik Makina Bobinaj	Demirciler San. Sit. 1 Blok D: 46 Yakutıye	0442 243 17 34
Eskişehir Escan Hırdavat	İhsaniye Mah. Kırim Cad. No: 71/A	0222 321 20 40
Gazlantep Eser Bobinaj	Küçük San. Sit. A Blok 11. Cad. 25. Ada No: 55 Ş. Kamıl	0342 235 30 84
Gazlantep Karaşahin Bobinaj	İsmet Paşa Mah. Şenyurt Cad. No: 35	0342 231 17 33
Hatay Öz Kardeş Bobinaj	Yeni San. Sit. 38/A Blok No: 53	0326 221 22 91
Isparta İzmir Bobinaj	Yeni San. Sit. 5 Blok No: 28	0246 223 70 11
İstanbul Altek Mekatronik	İçmeler Mah. Ankara Cad. Erdoğan Sok. No: 5/C Tuzla	0216 494 03 43
İstanbul Tarık Makina	Bağdat Cad. Adali Sok. No: 8 Maltepe	0216 370 21 11
İstanbul Firat Diş Ticaret	Tersane Cad. Zincirli Han Sok. No:3/A Karaköy	0212 252 93 43
İstanbul Birlik Elektromekanik	Perpa Tic. Mer. B Blok Mavi Avlu Kat. 4 No: 318 Okmeydanı	0212 222 94 18
İstanbul Kardeşler Bobinaj	Kağithane Cad. No: 47 Çağlayan	0212 224 97 54
İstanbul Mert Elektrik	Ikitelli Org. Demirciler San. Sit. D/2 Blok No: 280 Ikitelli	0212 549 65 78
İstanbul Original Elektrik	Bağlar Mah. Mimar Sinan Cad. No: 24 Güneşli	0212 515 67 71
İstanbul Akel El. Servis Hizmetleri	Nato Yolu Cad. Tamer Sok. No: 1 Yukarı Dudullu Ümraniye	0216 540 53 54
İstanbul Firat Diş Ticaret Şube	Yakuplu Merkez Mah. 63. Sok. Ağaoğulları Plaza A Blok No:9/A Beylikdüzü	0212 876 63 51
İstanbul Zirve Teknik	Mehmet Akif Ersoy Mah. Atatürk Cad. No: 58/B Sultanbeyli	0216 419 24 34
İzmir Çetin Bobinaj	Cüneyt Bey Mah. İbrahim Turan Cad. No 98/A Menderes	0232 782 73 00
İzmir Birlik Bobinaj	2824 Sok. No: 18 1. San. Sit. Halkapınar	0232 458 39 42
İzmir Boro Civata	1203 Sok. Baltali İş Merkezi C Blok. No: 18/C Yenişehir	0232 469 80 70
İzmir Doruk Hırdavat	1426 Sok. No: 14 Hurdacılar Sitesi Doğanlar Bornova	0232 478 14 12
Kahramanmaraş Bayram Bobinaj	Menderes mah. Girne Cad. No: 82	0344 281 08 26
Karabük Damla Elektrik Bobinaj	Hürriyet Mah. Aktaş Cad. No: 17/B	0370 412 77 00
Karaman Özüm Elektrik Bobinaj	Yeni San. Sit. 735. Sok. No: 2	0338 212 32 69
Kastamonu Teknik Bobinaj	Inönü Mah. İnebolu Cad. No: 132	0366 212 62 26
Kayseri Akın Elektrik Bobinaj	Eski San. Bölgesi 5. Cad. No: 8	0352 336 41 23
Kayseri Akın Elektrik Bobinaj Şube	Ağaç İşleri San. Sit. 29. Cad. No:84 Melikgazi	0352 311 41 74
Kocaeli Gülsoy Bobinaj	S. Orhan Mah. İlyas Bey Cad. 1111 Sok. No:5/1 Gebze	0262 646 92 49
Kocaeli Teknik Karot	Gaziler Mah. İbrahimağa Cad. No: 159/A Gebze	0262 642 26 86
Kocaeli Efe Elektrik Bobinaj	Körfez San. Sit. 12. Blok No: 11	0262 335 18 94
Konya Sözenler Bobinaj	Fevzi Çakmak Mah. Komsan İş Merkezi Anamur 10562 Sok. No: 8	0332 342 63 18
Konya MEB Murat Elk. Bobinaj	Karatay San. Sit. Fatih Mah. Çiçekli Sok. No: 10	0332 235 64 63
Kütahya Doğan Bobinaj	Yeni San. Sit. 19. Sok. No: 32	0274 231 22 00
Malatya Özer Bobinaj	Yeni San. Sit. 2. Cad. No: 95	0422 336 39 53
Manisa Çavuş Bobinaj	Kurtuluş Mah. Fatih Cad. No: 44/A Soma	0236 614 13 78
Mersin Coşkun Bobinaj	Mahmudiye Mah. 4810 Sok. No: 68 Akdeniz	0324 337 31 61
Mersin Universal Bobinaj	Yeni Mah. Çiftçiler Cad. No:12/B Akdeniz	0324 233 44 29
Muğla Başaran Teknik	Beldibi Cad. Şanayi Girişi No:5/C Marmaris	0252 419 20 29
Muğla General Elektrik Bobinaj	Tuzla Mah. Adnan Menderes Bulvarı No: 37/A	0252 612 38 34
Muğla Özseker Bobinaj	San. Sit. Demiröz Sok. No: 3 Bodrum	0252 313 11 02
Nevşehir Çiftgüç Soğutma	Yeni San. Sit 8 Blok No: 28	0384 213 19 96
Niğde Emek Motor	Eski San. Çarşısı 1. Blok No: 2	0388 232 83 59
Sakarya Engin Elektrik Bobinaj	Maltepe Mah. Orhan Gazi Cad. Şehit Metin Akkuş Sok. No: 19	0264 291 05 67
Samsun Akış Bobinaj	Ulus Cad. San. Sit. Keresteciler Kısmı No: 40	0362 238 07 23
Sivas Bayraktar Elektrik	Camili Kebir Mah. Mahkemeçarışı Cad. No:40/C	0346 221 47 55
Şanlıurfa Ay Elektrik	Samsat Kapıvşaroğlu Garajı No: 7	0414 215 74 76
Tekirdağ Birkan Teknik	Sehsinan Mah. Ereğli Sok. No: 25	0282 654 50 91
Tekirdağ Çetin Elektrik Bobinaj	100. Yıl San. Sit. 14B Blok No: 10	0282 263 86 60
Tokat Çetin Elektrik Bobinaj	San. Sit. Camii Altı No: 22	0356 214 63 07
Trabzon Akçay Bobinaj Makina	Yaylacik Mah.Tosun San Sit No: 3 Akçaabat	0462 227 54 26
Trabzon Makina Market	Rize Cad. No: 71 Değirmendere	0462 328 14 80
Uşak Zengin Bobinaj	İslice Mah. S. İbrahim Aydin Sok. No:12	0276 227 27 46
Van Özen Elektrik Bobinaj	Vallı Mithatbey Mah. Koçibey Cad. Armoni İş Merkezi No: 23	0432 214 22 27
Yalova Deniz El. Ser. Hizmetleri	Hürriyet Mah. Devlet Yolu Üzeri No: 54/1	0226 461 22 43
Zonguldak Aytekin Elektrik	Kışla San. Sit. 1 Blok No: 24 Kdz. Ereğli	0372 316 39 71

GB

WARRANTY CARD

RUS

ГАРАНТИЙНЫЙ ТАЛОН

UA

ГАРАНТИЙНИЙ ТАЛОН

BY

ГАРАНТЫЙНЫЙ ТАЛОН

KZ

КЕПІЛДІК ТАЛОН

UZ

ГАРАНТИЯ ЧИПТАСИ

BLACK+ DECKER™

GB months

RUS месяца

UA місяці

BY месяцы

KZ aǐ

UZ OЙ

	: InavnÜ
Adresi	:
Telefon No. :
Faks No.	: Kaşe - Yetkili İmza
Fatura Tarih ve No.	:
Ürün Teslim Tarihi	:
Ürün Teslim Yeri	:
Belgeyi Dolduranın Adı Soyadı :

GARANTI ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2. Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamındadır.

3. Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketici Korunması Hakkında Kanunun 11 inci maddesinde yer a lan;
   a- Sözleşmeden dönme,
   b-Satis bedelinden indirim isteme
   c-Ücretsiz onarılmasını isteme
   d-Satılanın ayıpsız bir misli ile değiştirilmesini isteme,
   haklarından birini kullanabilir.

4. Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir.

Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

1. Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

- Garanti süresi içinde tekrar arızalanması,

- Tamiri için gereken azami sürenin aşılması,

- Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini saticıdan talep edebilir.

Satici, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

1. Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının10 iş günü içerisinde giderilmemesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.

2. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

- Garanti kapsam şartları;

a-Ürün hatalı kullanılmamıştır.

b-Ürün yıpranmamış, hıpalanmamış ve aşınmamıştır.

c-Yetkili olmayan kişilerce tamire çalışılmamıştır.

d-Satın alma belgesi (fatura) ibraz edilmiştir.

e-Ürün, tüm orijinal parçaları ile iade edilmiştir.

1. Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

2. Satıcı tarafından buGaranti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

EEE Yönetmeliğine uygundur.

KULLANMA KILAVUZU İÇİN EK BİLGİLER

-Taşıma ve nakliye sırasında dikkat edilecek hususlar;

Cihazı taşıma ve nakliye esnasında hasar verecek şekilde taşınmamalı, bir yerden bir yere fırlatılmamalı, istifleme yapılırken dikkat edilmeli.

-Gümrük ve Ticaret Bakanlığı uyarınca belirlenen kullanım ömürleri aşağıdaki gibidir;

Testere Makineleri 7 yıl

Polisaj Makineleri 7 yıl

Matkaplar 7 yıl

Vidalama Makineleri 7 yıl

Zimpara Makineleri 7 yıl

Elektrikli Süpürgeler 10 yıl

Jeneratörler 10 yıl

Akümülatörler 5 yıl

Kesintisiz Güç Kaynakları 5 yıl

Dönüştürücüler 3 yıl

Çim-Ot-Çit Kesme Makineleri 5 yıl

Çim Biçme Makineleri 5 yıl

Zincirli Testere Makineleri 5 yıl

Çapalama Makineleri 5 yıl

Araç Buzdolapları 10 yıl

Buharlı Temizlik Makineleri 10 yıl

-Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketici Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a- Sözleşmeden dönme,

b-Satış bedelinden indirim isteme

c-Ücretsiz onarılmasını isteme

d-Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

-Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

WARRANTY REGISTRATION CARD

YOUR NAME/الإسم
