KULLANIM KILAVUZU AF 5087PS AGFAPHOTO

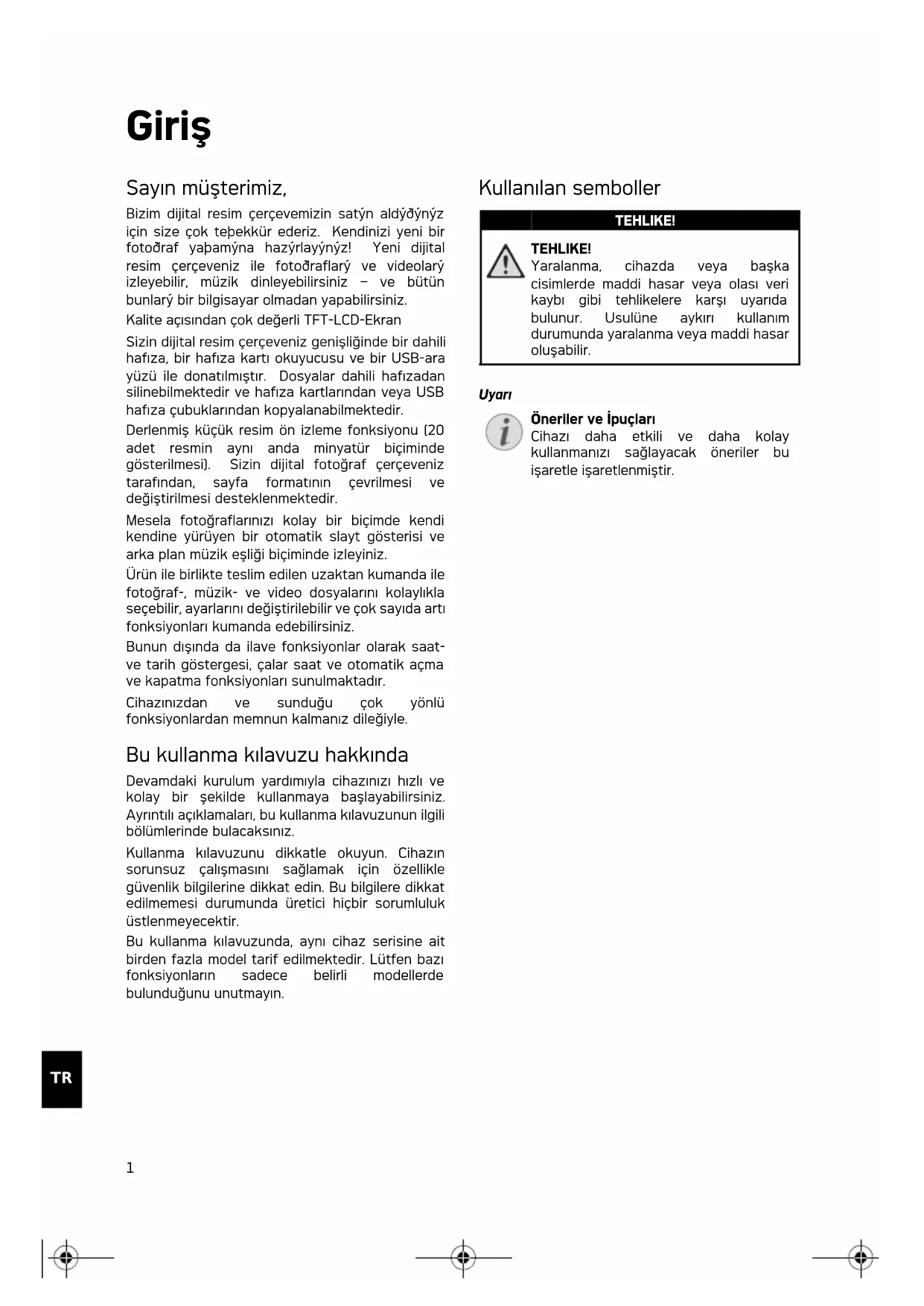

Giriş Sayın müşterimiz, Bizim dijital resim çerçevemizin satýn aldýðýnýz için size çok teþekkür ederiz. Kendinizi yeni bir fotoðraf yaþamýna hazýrlayýnýz! Yeni dijital resim çerçeveniz ile fotoðraflarý ve videolarý izleyebilir, müzik dinleyebilirsiniz – ve bütün bunlarý bir bilgisayar olmadan yapabilirsiniz. Kalite açısından çok değerli TFT-LCD-Ekran Belleği Sizin dijital resim çerçeveniz genişliğinde bir dahili hafıza, bir hafıza kartı okuyucusu ve bir USB-ara yüzü ile donatılmıştır. Dosyalar dahili hafızadan silinebilmektedir ve hafıza kartlarından veya USB hafıza çubuklarından kopyalanabilmektedir. Derlenmiş küçük resim ön izleme fonksiyonu (20 adet resmin aynı anda minyatür biçiminde gösterilmesi). Sizin dijital fotoğraf çerçeveniz tarafından, sayfa formatının çevrilmesi ve değiştirilmesi desteklenmektedir. Mesela fotoğraflarınızı kolay bir biçimde kendi kendine yürüyen bir otomatik slayt gösterisi ve arka plan müzik eşliği biçiminde izleyiniz. Ürün ile birlikte teslim edilen uzaktan kumanda ile fotoğraf-, müzik- ve video dosyalarını kolaylıkla seçebilir, ayarlarını değiştirilebilir ve çok sayıda artı fonksiyonları kumanda edebilirsiniz. Bunun dışında da ilave fonksiyonlar olarak saat- ve tarih göstergesi, çalar saat ve otomatik açma ve kapatma fonksiyonları sunulmaktadır. Cihazınızdan ve sunduğu çok yönlü fonksiyonlardan memnun kalmanız dileğiyle. Bu kullanma kılavuzu hakkında Devamdaki kurulum yardımıyla cihazınızı hızlı ve kolay bir şekilde kullanmaya başlayabilirsiniz. Ayrıntılı açıklamaları, bu kullanma kılavuzunun ilgili bölümlerinde bulacaksınız. Kullanma kılavuzunu dikkatle okuyun. Cihazın sorunsuz çalışmasını sağlamak için özellikle güvenlik bilgilerine dikkat edin. Bu bilgilere dikkat edilmemesi durumunda üretici hiçbir sorumluluk üstlenmeyecektir. Bu kullanma kılavuzunda, aynı cihaz serisine ait birden fazla model tarif edilmektedir. Lütfen bazı fonksiyonların sadece belirli modellerde bulunduğunu unutmayın. Kullanılan semboller Tehlike Uyarısı Öneriler ve İpuçlar ı TEHLIKE! TEHLIKE! Yaralanma, cihazda veya başka cisimlerde maddi hasar veya olası veri kaybı gibi tehlikelere karşı uyarıda bulunur. Usulüne aykırı kullanım durumunda yaralanma veya maddi hasar oluşabilir. Uyarı Öneriler ve İpuçları Cihazı daha etkili ve daha kolay kullanmanızı sağlayacak öneriler bu işaretle işaretlenmiştir. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 1 Donnerstag, 2. Juli 2009 12:05 122

Güvenlik talimatlarý ve tavsiyeler Giriş 2 Bu kullanma kılavuzunda tarif edilenler dışında hiçbir ayar veya değişiklik yapmayın. Cihazın aslına uygun kullanılmaması halinde, yaralanmalar veya cihaz hasarları yada veri kayıpları meydana gelebilmektedir. Lütfen verilen tüm uyarı ve emniyet bilgilerini dikkate alınız. Cihazın yerleştirilmesi Bu cihaz sadece iç mekâ n kullanımı için öngörülmüştü r. Bu cihaz sadece iç mekân kullanımı için öngörülmüştür. Cihaz, sabit ve güvenli bir şekilde, düz bir yüzey üzerine yerleştirilmelidir. Tüm kabloları kimsenin takılmayacağı ve yaralanmayacağı ya da cihaza zarar veremeyeceği şekilde döşeyin. LCD-Ekran Cihazı her daim itinalı bir biçimde kullanınız. LCD- ekrana dokunmaktan kaçınınız. Hiçbir zaman ekran, çerçeve veya şebeke bağlantı kablosu üzerine ağır veya keskin kenarlı nesneler bırakmayınız. Cihazı direkt güneş ışınlarından Cihazı direkt güneş ışınlarından, sıcaktan, büyük ısı değişikliklerinden ve nemden koruyun. Cihazı kalorifer veya klima tertibatlarının yakınına yerleştirmeyin. Teknik Veriler bölümündeki ısı ve nem ile ilgili bilgilere dikkat edin. Cihazı taşıma işleminin hemen ardından açmayınız. Bu cihaz taşımanın hemen ardından olmak üzere, soğuk bir yerden sıcak bir yere girildiğinde veya bunun tersi soğuk bir yere veya çok hızlı olarak ısıtılmış olan bir mekâna girildiğinde açılmamalıdır. Böyle bir durumda cihazın değişik ortam şartlarına (ısı derecesi, nem oranı…) intibak etmesine dek en az üç saat bekleyiniz. Faks cihazınız aşırı ısınmışsa veya cihazdan duman Faks cihazınız aşırı ısınmışsa veya cihazdan duman çıkıyorsa derhal elektrik fişini prizden çekin. Cihazın bir teknik servis tarafından kontrol edilmesini sağlayın. Yangının yayılmasını önlemek için açık ateşi cihazdan uzak tutun. Cihazı nemli odalarda prize takmayın. Cihazı nemli odalarda prize takmayın. Elektrik fişine ve elektrik bağlantısına ıslak elle dokunmayın. Cihaza herhangi bir sıvı girmemelidir! Cihaza herhangi bir sıvı girmemelidir! Cihaza yabancı bir cisim veya herhangi bir sıvı girmişse, cihazın fişini çekin ve teknik servisi çağırın. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Ambalaj folyoları çocukların eline geçmemelidir. Elektrik girişi Cihaz ile birlikte teslim edileni Kulla nınız Cihaz ile birlikte teslim edileni Kullanınız (bakınız Ek / Teknik veriler). Cihazınıza ait şebeke voltajının (tip levhası), kurulum yerindeki şebeke voltajına uygun olmasına dikkat edin. Tüm parçalar cihaz üzerinde beyan edilen gerilim türüne uygundur. İzolasyonu zarar görmüş elektrik ka blosuna kesinlikle dokunmayın. İzolasyonu zarar görmüş elektrik kablosuna kesinlikle dokunmayın. Hasarlıolan kabloyu hemen degiştirin. Sadece uygun olan kabloyu kullanınj uygun kablo olmadiğinda lüften yetkili teknik servisimizin veya yetkili satıcınıza sorun. Cihazın yüzeyini temizlemeden önce elektrik fişini çekin. Cihazın yüzeyini temizlemeden önce elektrik fişini çekin. Tüy bırakmayan, yumuşak bir bez kullanın. Asla sıvı, gaz veya kolay alev alan nitelikte temizleme maddeleri kullanmayın (sprey, aşındırı maddeler, cilalar, alkol) Cihazın iç kısımlarına nem girmemelidir. Dijital göstergeyi kuru, yu muşak bir bezle temizleyin. Dijital göstergeyi kuru, yumuşak bir bezle temizleyin. Göstergenin kırılması durumunda, hafif derecede asitli sıvı dışarı akabilir. Bu sıvının gözünüze ve cildinize temas etmesini önleyin. Tamir Tamir Cihaz üzerinde herhangi bir onarım yapmayın. Kurallara uygun olmayan bakım çalışmalara yaralanmalara veya cihazda maddi hasara yol açabilir. Cihazın sadece teknik servis tarafından tamir edilmesini sağlayın. Cihazınızdaki tip levhasını çıkartmayın, aksi takdirde garanti hakkı kaybolacaktır. Fotoğraf hafıza araçları Fotoğraf hafıza araçları Sadece cihaz ile uyumlu olan hafıza medyaları kullanınız. Kart veya cihaz üzerinde olası hasarların önlenmeleri bakımından, kartın cihaza sadece cihaz kapalı olduğunda takılması gerekmektedir. Cihaz üzerinde bulunan hafıza kartını cihazın işlem yaptığı sırada kesinlikle cihazdan çıkartmayınız. Bu nedenden dolayı veriler zarar görebilir veya kaybolabilir. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 2 Donnerstag, 2. Juli 2009 12:05 123

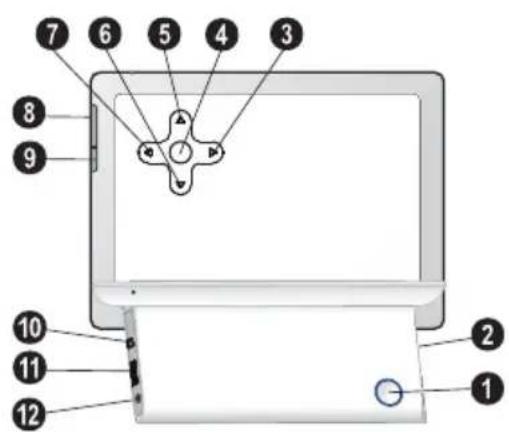

Genel bakış Cihaz görünümü Açma-/Kapama şalteri 1 B – Açma-/Kapama şalteri Hafıza kartı yuvası 2 – Hafıza kartı yuvası Sol ok tuşları 3 J – Menü içinde navigasyon / Aydınlık, kontrast, renk tokluğu azaltma / önceki resme atlama, önceki satıra veya sonraki sayfaya geçme

4 OK – Seçimi onaylama / Slayt gösterisi başlatma veya durdurma Yukarı ok tuşu 5 G – Menü içinde navigasyon / Ses yükseltme / Slayt gösterisinde fon müziğini açma Aşağı ok tuşu 6 I – Menü içinde navigasyon / Ses azaltma Sağ ok tuşları 7 H – Menü içinde navigasyon / Aydınlık, kontrast, renk tokluğu yükseltme / bir sonraki resme atlama, bir sonraki satıra veya sonraki sayfaya geçme Menü tuşu 8 MENU – Ana menüyü açma / Analog saati açma (Tuşu basılı tutarak) Ayarlar menüsü 9 ù – Ayarlar menüsünü açma Mini USB ‹ ý – Mini-USB Bağlantısı – bir bilgisayara bağlanmak için öngörülmüştür USB Soketi Œ ý Soket – USB-hafıza aygıtı bağlantısı USB-Hafıza aygıtı bağlantısı ÷ Í-Soket – Şebeke aygıtı bağlantısı Rückseite AF5077 Spaltenumbruch Uzaktan kumanda (AF¦5077/¦5087/5107MS) Fernbedienung AF5077 1 – Ayarlar menüsünü açma 2 – Ana menüyü açma / Analog saati açma (Tuşu basılı tutarak) 3 – Açma-/Kapama 4 – Menü içinde navigasyon / Ses yükseltme / Slayt gösterisinde fon müziğini açma 5 – Seçimi onaylama / Slayt gösterisi başlatma veya durdurma 6 – Menü içinde navigasyon / Aydınlık, kontrast, renk tokluğu yükseltme / bir sonraki resme atlama, bir sonraki satıra veya sonraki sayfaya geçme 7 – Menü içinde navigasyon / Ses azaltma 8 – Menü içinde navigasyon / Aydınlık, kontrast, renk tokluğu azaltma / önceki resme atlama, önceki satıra veya sonraki sayfaya geçme af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 3 Donnerstag, 2. Juli 2009 12:05 124

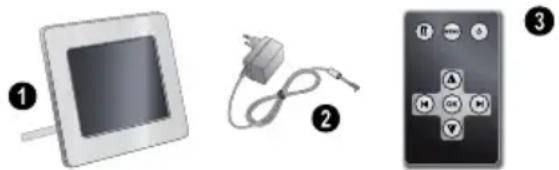

İlk çalıştırma Ambalaj içeriği Fotoğraf çerçevesi ‚ Ayaklı dijital resim çerçevesi Değiştirilebilir şebeke fişi donanımlı şebeke aygıtı ƒ Değiştirilebilir şebeke fişi donanımlı şebeke aygıtı Uzaktan kumanda (pil ile birlikte) variable „ Uzaktan kumanda (pil ile birlikte) (AF¦5077/¦5087/5107MS) Kullanım talimatı (resimsiz) Kullanım talimatı (resimsiz) Verpackungsinhalt AF 5077 Ambalaj İçeriği Eksikse Şebeke aygıtının bağlanması Kurulum yeri şebeke gerilimi 1 Ülkeniz için doğru olan şebeke fişini seçiniz ve şebeke aygıtını takınız. Şebeke fişinin şebeke aygıtına tam olarak oturmasına dikkat ediniz. 2 Şebeke aygıtının küçük soketini cihazınızın arka tarafından bulunan elektrik kablosu bağlantısına takınız. Şebeke aygıtını prize takınız. Bilgisayara bağlama durumu Bir USB-kablosu yardımıyla resim çerçevenizi bir bilgisayara bağlayabilirsiniz ve söz konusu dosyaları dahili hafıza, hafıza kartı ve bilgisayar aralarında alıp verebilirsiniz. 1 Cihazı arka kısmında bulunan açma/kapatma şalteri ile kapatınız. 2 Bunun için bağlantı kablosunun dar olan tarafını halihazırda kapalı olan dijital resim çerçevesine ve geniş olan tarafını bilgisayara takmanız gerekmektedir. 3 Cihazı arka kısmında bulunan açma/kapatma şalteri ile açınız. Bilgisayarın yeni donanımı algılaması için kısa bir süre bekleyiniz. Uyumlu olan Foto-, Müzik- ve Video dosyaları dahili hafızaya kopyalanabilmektedir. 4 Bilgisayara olan bağlantı kesildiğinde, dijital resim çerçevesi yeniden başlatılmaktadır. Hafıza kartının yerleştirilmesi 1 Cihazın arka kısmında bulunan ilgili kart yuvasına bir hafıza kartı yerleştiriniz. Sizin cihazınız tarafından altta bulunan hafıza kartı tipleri desteklenmektedir: SD/MMC/MS/SDHC/ XD. 2 Cihazı arka kısmında bulunan açma/kapatma şalteri ile açınız. Bunun ardından start ekranının gösterimi ardından slayt gösterisi başlayacaktır. 3 Slayt gösterisini durdurmak için arka kısımda bulunan OK tuşuna basınız. Uyarı Ambalaj İçeriği Eksikse Parçalardan biri eksik veya hasarlıysa, lütfen yetkili satıcınıza veya müşteri hizmetlerimize başvurun. DIKKAT! Kurulum yeri şebeke gerilimi! Cihazınıza ait şebeke voltajının (tip levhası), kurulum yerindeki şebeke voltajına uygun olmasına dikkat edin. TEHLIKE! Hafıza kartını takınız! Sadece cihaz ile uyumlu olan hafıza medyaları kullanınız. Cihaz üzerinde bulunan hafıza kartını cihazın işlem yaptığı sırada kesinlikle cihazdan çıkartmayınız. Bu nedenden dolayı veriler zarar görebilir veya kaybolabilir. Uyarı Hafıza kartı üzerinde çok sayıda fotoğraf bulunmaktadır Hafıza kartı üzerinde fazla sayıda fotoğrafın bulunması durumunda, slayt gösterisinin başlaması biraz zaman alabilmektedir. Uyarı USB-Hafıza aygıtı ile hafıza kartının aynı anda kullanımı Bir USB-hafıza aygıtının, bir hafıza kartı ile aynı anda kullanılması halinde, önce hafıza kartı üzerinde bulunan resimler gösterilmektedir. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 4 Donnerstag, 2. Juli 2009 12:05 125

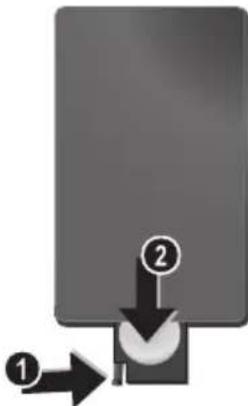

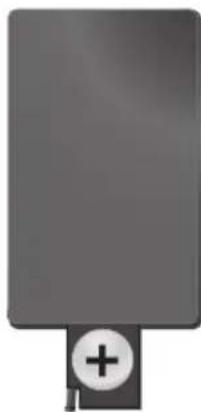

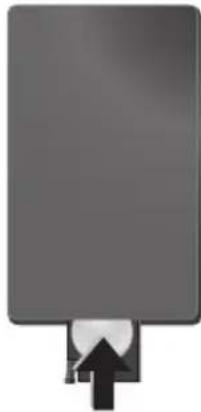

Uzaktan kumanda cihazının pilinin yerine takılması veya değiştirilmesi 1 Pil yuvasını, kilit mekanizmasını açarak uzaktan kumanda cihazından çıkartınız, (1) ve pil yuvasını dışarıya doğru çekiniz (2). 2 Yeni pili, artı ve eksi kutupları kumandanın arka kısmındaki çizimde gösterildiği gibi olacak şekilde yerleştirin. Bu işlem sırasında doğru kutuplara dikkat ediniz! 3 Bunun ardından pil yuvasını kilitlenene dek uzaktan kumandanın içine itiniz. Uzaktan kumanda kullanınız Uzaktan kumanda cihazınızı resim çerçevesi cihazının ön kısmında bulunan sensora doğru yönlendiriniz. Uzaktan kumanda cihazı sadece eğim açısının 30 dereceden az olması ve mesafenin en fazla 2 metre olması halinde çalışmaktadır. Uzaktan kumanda cihazýnýzý kullanmanýz durumunda, uzaktan kumanda cihazý ile sensor aralarýnda baþka nesneler bulunmamalýdýr. TEHLIKE! Yanlış pil türü kullanımında infilak tehlikesi meydana gelmektedir UYARI! YANLIÞ PÝL TÝPÝNÝN

KULLANIMASI HALÝNDE ÝNFÝLAK

ETME TEHLÝKESÝ BULUNMAKTADIR. Uyarı Pillerin ömrü genel olarak takriben bir yıldır. Uzaktan kumanda cihazının çalışmaması durumunda lütfen pilleri yenileri ile değiştiriniz. Resim çerçevenizi uzun bir süre için kullanmamanız halinde, pillerini çıkartınız. Bu sayede piller akmayacaktır ve bundan dolayı olası uzaktan kumanda hasarları önlenmiş olacaktır. Kullanılan piller ülkenizdeki yeniden değerlendirme kuralları doğrultusunda imha edilmelidir. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 5 Donnerstag, 2. Juli 2009 12:05 126

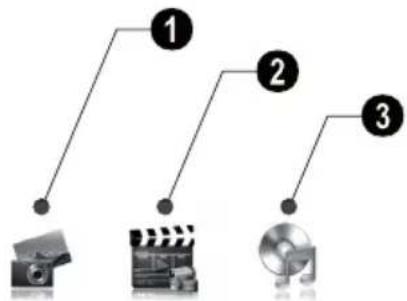

Oynatma Menü fonksiyonlarına genel bakış Ana menü üç adet sembol içermektedir. 1 Foto menü 2 Video menü (AF¦5077/¦5087/5107MS) 3 Müzik menü (AF¦5077/¦5087/5107MS) Photomenü AF 5077 Menüde gezinme 1 Uzaktan kumanda tuşuna basınız MENU veya cihaz üzerinde MENU tuşuna basınız. 2 Ý/Þ Tuşu ile dilediğiniz menüyü seçiniz. 3 ile onaylayın. Foto-oynatma 1 Ana menü üzerinden Video sembolünü seçiniz ve OK tuşu ile onaylayınız. 2 Ekran üzerinde beher sayfada 16 adet minyatür fotoğraf gösterilecektir. 3 G/I tuşu veya J/H tuşu ile slayt gösterisini başlatmak istediğiniz resmi seçiniz. 4 Slayt-gösterisi başlatmak için OK’a basınız. 5 Slayt-gösterisini başlatmak için OK tuşuna basınız. Ekran üzerinde bir “Pause-sembolü” belirecektir. 6 J/H Tuşu ile bir önceki veya bir sonraki resme gidebilirsiniz. 7 Slayt gösterisini MENU ile sonlandırınız. Slayt-gösterisi- arka plan müziğinin ayarlanması (AF¦5077/¦5087/5107MS) 1 Bir slayt gösterisi sırasında uzaktan kumandanın Û tuşuna basarak veya cihaz üzerinde bulunan G basıp fon müziğini başlatabilirsiniz. Müzik-çaldırma (AF¦5077/¦5087/5107MS) 1 Ana menü üzerinden müzik menüsünü seçiniz ve tuşu ile onaylayınız. 2 Ý/Þ tuşu veya Û/Ü tuşu ile çalmak istediğiniz müzik parçasını seçiniz. 3 Gösterimi başlatmak için OK tuşuna basınız. Parçanın çalınması sırasında parça hakkında ilave bilgiler gösterilmektedir. 4 Durdurmak için OK tuşuna basınız. Uyarı Menü açma Bir slayt gösterisi sırasında ana menüyü her daim MENU tuşuna basarak açabilirsiniz. Uyarı Arka plan müziği olarak sadece göstermek istediğiniz resimler ile birlikte aynı dahili hafızada, hafıza kartında veya USB-bağlantısı üzerinde kaydedilmiş olan dosyaları kullanabilirsiniz. Uyarı Û tuşu ile ses şiddetini ayarlayabilirsiniz. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 6 Donnerstag, 2. Juli 2009 12:05 127

Video-oynatma (AF¦5077/¦5087/5107MS) 1 Ana menü üzerinden Video menüsünü seçiniz ve tuşu ile onaylayınız. 2 Ý/Þ tuşu veya Û/Ü tuşu ile göstermek istediğiniz video dosyasını seçiniz. 3 Gösterimi başlatmak için OK tuşuna basınız. Durdurmak için OK tuşuna basınız. Ses şiddetini ayarlama (AF¦5077/¦5087/5107MS) Oynatma sırasında uzaktan kumanda üzerinden ses seviyesini Ü/Û tuşu ile ayarlayabilirsiniz. Sesi tamamen kapatmak için Ü tuşuna veya birkaç kez tuşuna basınız. Uyarı İlave oynatma fonksiyonları Oynatma işlemi sırasında Ý/Þ tuşu veya Û/Ü tuşları ile bir önceki parçaya veya bir sonraki parçaya geçiş yapabilirsiniz. Uzaktan kumanda üzerinden OK tuşuna basarak oynatmayı durdurabilir veya devam ettirebilirsiniz. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 7 Donnerstag, 2. Juli 2009 12:05 128

Ayarlar Ayarlar menüsü dört adet sembol içermektedir ve ù tuşu ile cihaz üzerinden veya ù tuşu ile uzaktan kumanda üzerinden çağrılmaktadır. 1 ECO - Ayarları (Otomatik açma- ve kapatma, gösterge ışığının otomatik olarak uyarlanması (AF¦5077/¦5087/5107MS)) 2 Resim ayarları (Slayt gösterisi ayarları, resim çevirme) 3 Dosya yönetimi (Dosyaları kopyalama, silme, oynatma listeleri) 4 Temel ayarlar (Aydınlık, kontrast, tarih, saat) Settingsmenü A F 5077 ECO-Ayarları Dijital resim çerçevesi üzerinden belirlenmiş zamanlarda çalıştırılmak üzere, otomatik açma- ve kapatma veya gösterge ışığının otomatik olarak çevre ışıklandırmasına yönelik uyarlanmasını ayarlayabilirsiniz (AF¦5077/¦5087/5107MS). Bunun için aşağıdaki seçeneklerden seçim yapınız: Otomatik Açma-/Kapatma Dijital resim çerçevesini belirlenmiş zamanlarda otomatik olarak açabilir ve kapatabilirsiniz. 1 ù tuşuna basın. 2 J/H ile sembolünü seçiniz OK ile onaylayınız. 3 Sembolü halihazırda işaretlenmiştir. 4 J/H ile renkli sembolü seçiniz ve OK ile onaylayınız. 5 J/H İle dijital resim çerçevesinin açılacağı zamanı seçerek belirleyiniz. 6 OK ile onaylayın. İmleç etrafında bulunan çerçeve beyaz renginden kırmızı renge geçecektir. 7 J/H İle dijital resim çerçevesinin kapanacağı zamanı seçerek belirleyiniz. 8 OK ile onaylayın. İmleç etrafında bulunan çerçeve kırmızı renginden beyaz renge geçecektir. Dijital resim çerçevesinin açık kalacağı süre ise yeşil renginde işaretlenmektedir. 9 Bir zaman dilimini silebilmeniz için o zaman alanını yeniden işaretlemeniz gerekmektedir. Bu işlem sırasında yeşil olarak işaretlenmiş kısım silinmektedir. 10 I tuşuna basın ve J/H ile sembol seçeneğini seçiniz. 11 OK ile onaylayın. 12 ù ile sonlandırın. Gösterge ışığının otomatik olarak uyarlanması (AF¦5077/¦5087/5107MS) Bu fonksiyon ile gösterge ışığının çevre aydınlatmasına göre otomatik olarak uyum sağlaması sağlanmaktadır. 1 ù tuşuna basın. 2 J/H ile sembolünü seçiniz OK ile onaylayınız. 3 I ile sembolünü seçiniz OK ile onaylayınız. 4 J/H Tuşu ile siyah/beyaz sembolü (Otomatik konum kapalı), veya renkli sembolü seçiniz (Otomatik konumu açık). 5 OK ile onaylayın. 6 ù ile sonlandırın. Uyarı Otomatik açma-/ kapatma Otomatik açma-/ kapatma fonksiyonunu devre dışı bırakabilirsiniz. Ancak bu durumda var olan ayarlar sabit kalmaktadır. 1 ù tuşuna basın. 2 J/H ile sembolünü seçiniz OK ile onaylayınız. 3 Sembolü halihazırda işaretlenmiştir. 4 J/H Tuşu ile siyah/beyaz sembolü (Otomatik konum kapalı), veya renkli sembolü seçiniz (Otomatik konumu açık). 5 OK ile onaylayın. 6 ù ile sonlandırın. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 8 Donnerstag, 2. Juli 2009 12:05 129

Resim ayarlarının değiştirilmeleri Buradan resimleri döndürebilir, kenar oranlarını ayarlayabilir, slayt gösterisinin geçiş efektlerini düzenleyebilir veya slayt gösterisinin değişim süresini ayarlayabilirsiniz. 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Resim ayarları) ve OK tuşu ile onaylayınız. 3 G/I Tuşu ile ilgili sembolü seçiniz. Resim çevirme – Resim konumunu değiştirme Kenar oranı – Dijital fotoğraf çerçevesinin ekranının kenar formatı 4:3’dür. Fotoğrafın orijinal formatında mı, yoksa geniş format olan (16:9) biçimde mi, yoksa ekran boyutunda uyarlanmış olarak mı gösterileceğine karar vererek seçiminizi yapınız. Geçiş efektleri – Slayt gösterisi konumu için çeşitli geçiş efektlerinin ayarlanması Slayt gösterisi – değişim süresinin – gösterilen sürelerden seçilmesi şeklinde ayarlanır. Kişisel resim çerçevesi – Resimlerinizin gösterimi için çeşitli çerçeveler aralarında seçim yapınız. 4 J/H Tuşu ile dilediğiniz ayarı seçiniz. 5 OK ile onaylayın. 6 ù ile sonlandırın. Dosya yönetimi Dosyalarınızı bir USB-Hafıza çubuğu veya bir hafıza kartından kopyalayabilirsiniz. Dosyalarınızı dahili hafızadan silebilirsiniz. Dosyaların kopyalamaları, silinmeleri 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya yönetimi) ve OK tuşu ile onaylayınız. 3 G Tuşu ile (Kopyalama) veya tuşu ile (Silme) seçiniz ve OK tuşu ile onaylayınız. 4 G/I, J/H tuşu ile kopyalamak veya silmek istediğiniz dosyayı seçiniz. 5 Fonksiyonu OK ile dosyayı işaretleyiniz. 6 I tuşu ile ekranın alt kenarında bulunan sembol satırını seçiniz. 7 J/H tuşu ile sembolünü seçiniz ve kopyalama- veya silme işlemini başlatmak için OK ile onaylayınız. 8 Göstergede bir işlem çubuğu görüntülenir. Kopyalama işleminin ardından ilgili dosyayı dahili hafızada bulabileceksiniz. Açma modu Cihazın açılmasının ardından otomatik olarak resimlerin mi, yoksa filmlerin mi gösterileceğine veya resimlerin ve filmlerin gösterileceğine dair seçiminizi yapınız. 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya yönetimi) ve OK tuşu ile onaylayınız. 3 G ile 'yi seçin ve OK ile onaylayın. 4İlgili tuşlardan J/H sunulan seçenekleri seçiniz ve OK tuşu ile onaylayınız. 5 ù ile sonlandırın. Uyarı İşaretin kaldırılması İşaretin kaldırılması için yeniden OK tuşuna basınız. Uyarı Hafıza kartının tüm dosyalarının kopyalanmaları tuşu ile seçiminizi yapınız ve OK tuşu ile onaylayarak hafıza kartı üzerinde bulunan tüm dosyaların dahili hafızaya kopyalanmalarını sağlayınız. Uyarı İşlemi durdurma tuşu ile seçiminizi yapınız ve işlemi durdurmak için OK tuşuna basınız. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 9 Donnerstag, 2. Juli 2009 12:05 1210

Oynatma listeleri Resimler, filmler ve müzikleriniz için şahsi oynatma listelerinizi düzenleyiniz. Sadece bu oynatma listelerinde bulunan resimler, filmler veya müzikler gösterilecek veya çaldırılacaktır. Sayıları beş adete kadar olmak üzere oynatma listeleri oluşturma olanağınız bulunmaktadır. Oynatma listesinin oluşturulması 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya yönetimi) ve OK tuşu ile onaylayınız. 3 G/I Tuşları ile seçiminizi yapınız (Oynatma listeleri) ve ardından H tuşuna basınız. 4 J/H Tuşu ile oynatma listesinin içeriğini müzik, resimler veya filmler olarak kararlaştırınız. 5 OK ile onaylayın. 6 Yeni bir oynatma listesi oluşturabilmek için ’OFF’ konumunu OK tuşu ile onaylayınız. 7 H ile mesela aşağıdakilerden birini seçiniz: playlist 1 konumunu OK tuşu ile onaylayınız. 8 G/I veya J/H tuşu ile oynatma listesine ilave etmek istediğiniz dosyayı seçiniz. Fonksiyonu OK ile dosyayı işaretleyiniz. 9 OK fonksiyonu ile dosyaları işaretleyiniz. 10 I tuşu ile ekranın alt kenarında bulunan sembol satırını seçiniz. 11 J/H tuşu ile sembolünü seçiniz ve oynatma listesini kaydetmek için OK tuşu ile onaylayınız. 12 ù ile sonlandırın. Oynatma listesini açma- / kapatma 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya yönetimi) ve OK tuşu ile onaylayınız. 3 G/I Tuşları ile seçiminizi yapınız (Oynatma listeleri) ve ardından H tuşuna basınız. 4 J/H Tuşu ile müzik, resimler veya filmler için bir oynatma listesi seçiniz. 5 OK ile onaylayın. 6 Mesela playlist1 oynatma listesini OK tuşu ile onaylayınız. 7 J/H ile dilediğiniz oynatma listesini seçiniz. Temel ayarların değiştirilmeleri 1 ù tuşuna basın. 2 J/H ile sembolünü seçiniz OK ile onaylayınız. 3 Û/Ü Tuşu ile hangi ayarı yapmak istediğinizi tuşlayınız. 4 ile onaylayın. Aşağıda belirtilen ayarlar mümkündür: , , (Aydınlık, Kontrast, Renk tokluğu) – LCD-ekranının aydınlık, kontrast ve renk tokluğu ayarı içindir. (Saat) – Saat ve tarih ayarı. Tuşu ile (Alarm) (AF¦5077/¦5087/5107MS)– Alarm zamanının ayarlanması, Alarmı açma-/ kapatma ve alarm sesinin seçimi yapılmaktadır. Tuşu ile (Takvim) – Yıl, ay ve gün ayarı biçiminde yapılmaktadır. Tuşu ile (Fabrika ayarları) – Tüm ayarlar, fabrika ayarı konumuna geri alınmaktadır. 5 G/I Tuşu ile dilediğiniz ayarı seçin. 6 ile onaylayın 7 J/H Tuşu ile ayarı değiştiriniz. 8 Değiştirilen ayarı tuşu ile onaylayınız. 9 ù ile sonlandırın. Uyarı Oynatma listelerinin kapatılması J/H Tuşu ile ’OFF’ konumunu seçtiğinizde, oynatma listesi kapatılacaktır. Oynatma fonksiyonunda ise yine tüm resim, film ve müzik dosyaları ulaşılabilir konumda olacaktır. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 10 Donnerstag, 2. Juli 2009 12:05 1211

Servis Çerçeve değiştirme Cihazınızın çerçevesini yanında teslim edilen değiştirme çerçevesi ile değiştirebilirsiniz. Çerçeveler mıknatıslar ile yerlerinde tutulmaktadır. 1 Çerçeve değişimi için cihazın arka kısmında bulunan düğmeye basınız. Çerçeveyi yerinden çıkartınız. 2 Diğer çerçeveyi mıknatıslı tutma sistemi kilitlenene dek cihazın üzerinde konumlandırınız. Sorunlar Çözümler Resim çerçevesi açılmamaktadır. Þebeke cihazının aslına uygun bir biçimde resim çerçevesi ile bağlı olduğunu temin ediniz. Dosyalar kaydedilememektedir Yeterli miktarlarda depolama alanı olup olmadığından emin olunuz. Resim çerçevesini yeniden başlatınız ve yeterli miktarlarda hafıza alanı meydana gelenle dek, birkaç adet dosya siliniz. Ses yok. İlgili dosya formatının desteklenip desteklenmediğini kontrol ediniz, resim çerçevesinin bilgisayara doğru olarak bağlanıp bağlanmadığını kontrol ediniz, hafıza kartının hasarlı olup olmadığını kontrol ediniz. Hafıza kartı tanınmamaktadır Çerçeveyi bilgisayara bağladığınızda, içersinde bulunan hafıza kartı tanınmayacaktır. Slayt gösterisi, film ve müzik oynatma işlemi için hafıza aygıtı üzerinde bulunan tüm dosyalar gösterilmemektedir. Oynatma listesinin açık olup olmadığını kontrol ediniz. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 11 Donnerstag, 2. Juli 2009 12:05 1212

Teknik Veriler AF 5077PS Ölçüler (Tip 1) Ölçüler (G¦×¦Y¦×¦D) ................................. 190¦×¦153¦×¦80¦mm Ağırlık (Tip 1) Ağırlık ................................................................................. 0,4¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış .................................................................Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi) ........................... 5,0¦W Resim çaprazı .......................................................................7¦“ Kenar oranı .......................................................................... 4:3 Çözünürlük ................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza ....... 128¦MB¦MB olarak veya 500¦resim adetine kadar USB-bağlantısı (Tip 1) USB-bağlantısı:.....................................................USB-Host Uyumlu hafıza kartları Uyumlu hafıza kartları..........SD/MMC/MS/SDHC/XD Foto formatları Foto formatları..................................................................JPEG Teknik Veriler AF 5077MS Ölçüler (Tip 2) Ölçüler (G¦×¦Y¦×¦D) ................................. 190¦×¦153¦×¦80¦mm Ağırlık (Tip 2) Ağırlık ................................................................................. 0,4¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış .................................................................Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi) ........................... 4,3¦W Resim çaprazı .......................................................................7¦“ Kenar oranı .......................................................................... 4:3 Çözünürlük ................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza .....256¦MB¦MB olarak veya 1000¦resim adetine kadar USB-bağlantısı (Tip 2) USB-bağlantısı:.........................USB-Host, USB Device Uyumlu hafıza kartları Uyumlu hafıza kartları..........SD/MMC/MS/SDHC/XD Foto formatları Foto formatları..................................................................JPEG Müzik formatları Müzik formatları............................................................... MP3 Video formatları Video formatları ............................Motion Jpeg, Mpeg-4 Spaltenumbruch Teknik Veriler AF 5087PS Ölçüler (Tip 3) Ölçüler (G¦×¦Y¦×¦D) ................................. 203¦×¦163¦×¦90¦mm Ağırlık (Tip 3) Ağırlık..................................................................................0,5¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış ................................................................. Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi)............................ 5,4¦W Resim çaprazı .......................................................................8¦“ Kenar oranı ...........................................................................4:3 Çözünürlük.................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza ....... 128¦MB¦MB olarak veya 500¦resim adetine kadar USB-bağ lantısı (Tip 3) USB-bağlantısı:.....................................................USB-Host Uyumlu hafıza kartları Uyumlu hafıza kartları ......... SD/MMC/MS/SDHC/XD Foto formatları Foto formatları................................................................. JPEG Teknik Veriler AF 5087MS Ölçüler (Tip 4) Ölçüler (G¦×¦Y¦×¦D) ................................. 203¦×¦163¦×¦90¦mm Ağırlık (Tip 4) Ağırlık..................................................................................0,5¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış ................................................................. Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi)............................ 6,3¦W Resim çaprazı .......................................................................8¦“ Kenar oranı ...........................................................................4:3 Çözünürlük.................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza ...........1¦GB¦MB olarak veya 4000¦resim adetine kadar USB-bağ lantısı (Tip 4) USB-bağlantısı:.........................USB-Host, USB Device Uyumlu hafıza kartları Uyumlu hafıza kartları ......... SD/MMC/MS/SDHC/XD Foto formatları Foto formatları................................................................. JPEG Müzik formatları Müzik formatları............................................................... MP3 Video formatları Video formatları ............................Motion Jpeg, Mpeg-4 Spaltenumbruch af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 12 Donnerstag, 2. Juli 2009 12:05 1213

Teknik Veriler AF 5107PS Ölçüler (Tip 5) Ölçüler (G¦×¦Y¦×¦D) ................................. 255¦×¦203¦×¦90¦mm Ağırlık (Tip 5) Ağırlık ................................................................................. 0,8¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış .................................................................Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi) ........................... 6,1¦W Resim çaprazı ................................................................10,4¦“ Kenar oranı .......................................................................... 4:3 Çözünürlük ................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza ....... 128¦MB¦MB olarak veya 500¦resim adetine kadar USB-bağlantısı (Tip 5) USB-bağlantısı:.....................................................USB-Host Uyumlu hafıza kartları Uyumlu hafıza kartları..........SD/MMC/MS/SDHC/XD Foto formatları Foto formatları..................................................................JPEG Teknik Veriler AF 5107MS Ölçüler (Tip 6) Ölçüler (G¦×¦Y¦×¦D) ................................. 255¦×¦203¦×¦90¦mm Ağırlık (Tip 6) Ağırlık ................................................................................. 0,8¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış .................................................................Çıkış: 5¦V¦† / 2¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 5¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Elektrik tüketimi Elektrik tüketimi Cihaz açıktır Cihaz açıktır (slayt gösterisi) ........................... 6,6¦W Resim çaprazı .......................................................................8¦“ Kenar oranı .......................................................................... 4:3 Çözünürlük ................................................800¦×¦600 Piksel Dahili hafıza Dahili hafıza ...........1¦GB¦MB olarak veya 4000¦resim adetine kadar USB-bağlantısı (Tip 6) USB-bağlantısı:.........................USB-Host, USB Device Uyumlu hafıza kartları Uyumlu hafıza kartları..........SD/MMC/MS/SDHC/XD Foto formatları Foto formatları..................................................................JPEG Müzik formatları Müzik formatları............................................................... MP3 Video formatları Video formatları ............................Motion Jpeg, Mpeg-4 Tüm veriler sadece vasati niteliktedir. AgfaPhoto kuruluþu tarafýndan önceden haber verilmeksizin deðiþiklikler yapma hakký saklý tutulmaktadýr. Spaltenumbruch AgfaPhoto adı, Agfa-Gevaert NV & Co. KG veya Agfa-Gevaert NV tarafından lisans altında kullanılmaktadır. Bu ürünleri ne Agfa-Gevaert NV & Co. KG kuruluşu ne de Agfa-Gevaert NV kuruluşu üretmektedir veya bununla ilgili garanti yada destek sağlamaktadır. Daha ayrıntılı bilgiler, destek veya garanti durumları hakkında lütfen satıcı kuruluşunuza veya üretici kuruluşa müracaat ediniz. İrtibat:: AgfaPhoto Holding GmbH, www.agfaphoto.com Fabrikatör: Sagem Communications, www.sagem-communications.com CE-iþareti tarafýndan bu ürünün emniyet ve kullanýcý saðlýðý açýsýndan ve ayný zamanda elektromanyetik uyumluluk yönetmelikleri çerçevesinde olmak üzere, Avrupa parlamentosu kurulunun 1999/5/CE yönetmeliði hükümleri ve telekomünikasyon verici aygýtlarý onayýna sahip olduðu kanýtlanmaktadýr. Üretici taahhütnamesi internet sayfalarından www.agfaphoto.com okunabilmektedir. Çevrenin korunmasına bir konsept ilkelerine uyulması doğrultusunda olmak AgfaPhoto kuruluşu tarafından son derece önem verilmekte olup, AgfaPhoto kuruluşu her daim çevreye duyarlı sistemlerin üretilmesine özen göstermektedir. Bu sebepten dolayı AgfaPhoto kuruluşu tarafından tüm ürünlerinin ekolojik verimlerinin tüm üretim aşamaları üzerinden olmak kaydıyla, ilk olarak çalıştırılmalarından, kullanımlarına ve son olarak atık giderme işlemlerine tabi tutulmalarına dek, önemli bir biçimde değerlendirilmelerine karar verilmiştir. Ambalaj: (Yeşil Nokta) işaretinin anlamı, onaylanmış olan ulusal bir organizasyona kendisinin ambalaj malzemelerinin tespit edilmelerinde ve atık giderme-geri dönüştürme alt yapılarının geliştirilmelerinde kullanılmak üzere, kendisine belirli ödeneklerin intikal ettirildiği manasındadır. Lütfen bu ürünün ambalajýný atýk giderme iþlemlerine tabi tutuðunuzda, kendi bölgenizde geçerli olan atýk ayýrma yönetmeliði hükümlerini dikkate alýnýz. af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 13 Donnerstag, 2. Juli 2009 12:05 1214

Piller: Sizin ürününüzde piller var ise, bunların kendileri için öngörülmüş olan toplama yerlerinde, ilgili atık giderme işlemlerine tabi tutulmaları gerekmektedir. Ürün: Ürün üzerinde bulunan çizgili çöp bidonu işareti, bu ürünün bir elektrikli veya elektronik aygıt olduğuna işaret etmektedir. Avrupa’da geçerli olan yasal yükümlülükler uyarýnca, bu durumda özel atýk giderme iþleminin uygulanmasý þart koþulmaktadýr:

• Benzer bir ürün satın almanız durumunda, satış yerinde olmak üzere.

• Yerel toplama yerlerinde (Deðerli madde toplama alaný, özel atýk giderme kuruluþlarý ve saire). Siz de böylelikle çevreye ve insanlarýn saðlýðýna faydalý ve ayný zamanda ömrünü yitirmiþ olan elektrikli veya elektronik aygýtlarýn geri dönüþüm iþlemlerine tabi tutularak geri kazandýrýlmalarýna katkýda bulunabilmektesiniz. Kullanılan kâğıt ve karton ambalajlar hurda kâğıt kapsamında atık giderme işlemine tabi tutulabilmektedir. Plastik folyoları ve köpük tipi ambalaj malzemelerini, ülkenizdeki yasalar doğrultusunda bir geri dönüşüm merkezine teslim edin ya da diğer artık çöplere ekleyin. Tescilli marka: Bu el kitapçığında yer alan referanslar, ilgili firmaların tescilli ürünleridir. É ile Ë sembollerinin kullanılmamış olması, ilgili kavramların tescilli olmadığı varsayımına yol açmamalıdır. Bu belgede kullanılan diğer ürün isimleri sadece bilgilendirme amacıyla kullanılmıştır ve üçüncü şahıslara ait tescilli markalar olabilir. AgfaPhoto, bu ürünler üzerinde hiçbir hak iddia etmez. Kaza, ürünün hatalı veya kötü niyetli kullanımı, yetkili olmayan şahıslar tarafından modifiye edilmesi, onarımı, değiştirilmesi, AgfaPhoto tarafından verilen işletme ve bakım bilgilerine uyulmaması gibi durumlar sonucunda alıcı veya üçüncü şahısların karşı karşıya kalacağı kayıplar, masraflar veya giderlerde ne AgfaPhoto, ne de ona bağlı şirketler hiçbir sorumluluk üstlenmez. AgfaPhoto ayrıca, AgfaPhoto’in orijina ürünü veya AgfaPhoto onaylı olarak işaretlenmemiş olan tüketim malzemelerinin veya opsiyonların kullanımı sonucunda doğabilecek sorunlardan da sorumlu değildir. AgfaPhoto ürünü olarak işaretlenmemiş bağlantı kablolarının yol açabileceği elektromanyetik enterferans sonucunda meydana gelebilecek hasarlarda da AgfaPhoto sorumluluk üstlenmemektedir. Her hakkı saklıdır. Bu yayının hiçbir parçası, önceden AgfaPhoto’nın yazılı onayı alınmadan çoğaltılamaz, bir arşiv sistemine kaydedilemez, herhangi bir şekilde veya herhangi bir yolla - elektronik, mekanik, fotokopi, kayıt veya başka bir yöntem - aktarılamaz. Bu belgede yer alan bilgiler, sadece bu ürünle kullanılmak üzere hazırlanmıştır. Bu bilgilerin başka cihazlarda kullanılması durumda AgfaPhoto hiçbir sorumluluk kabul etmez. Bu kullanma kılavuzunun herhangi bir akdi özelliği yoktur. Yanılgı, baskı hatası veya değişiklik olabilir. Copyright © 2009 Sagem Communications af-5077_5087_5107psms_manual_14_tr_253243477-a.book Seite 14 Donnerstag, 2. Juli 2009 12:05 121
