KULLANIM KILAVUZU DWV902L DEWALT

adınavermiştir. Markus Rompel Mühendislik Direktörü DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunuokuyun. Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkatediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir.

Yangın riskinibelirtir. Önemli Güvenlik Talimatları

UYARI! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir. İLERDE BAKMAK IÇIN TÜM UYARI VE TALIMATLARI SAKLAYIN

UYARI: Operatörler kullanım öncesinde cihazla ilgili mutlaka yeterince bilgi sahibi olmalıdır. Tebrikler! Bir DeWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesinisağlamaktadır. Teknik Özellikleri

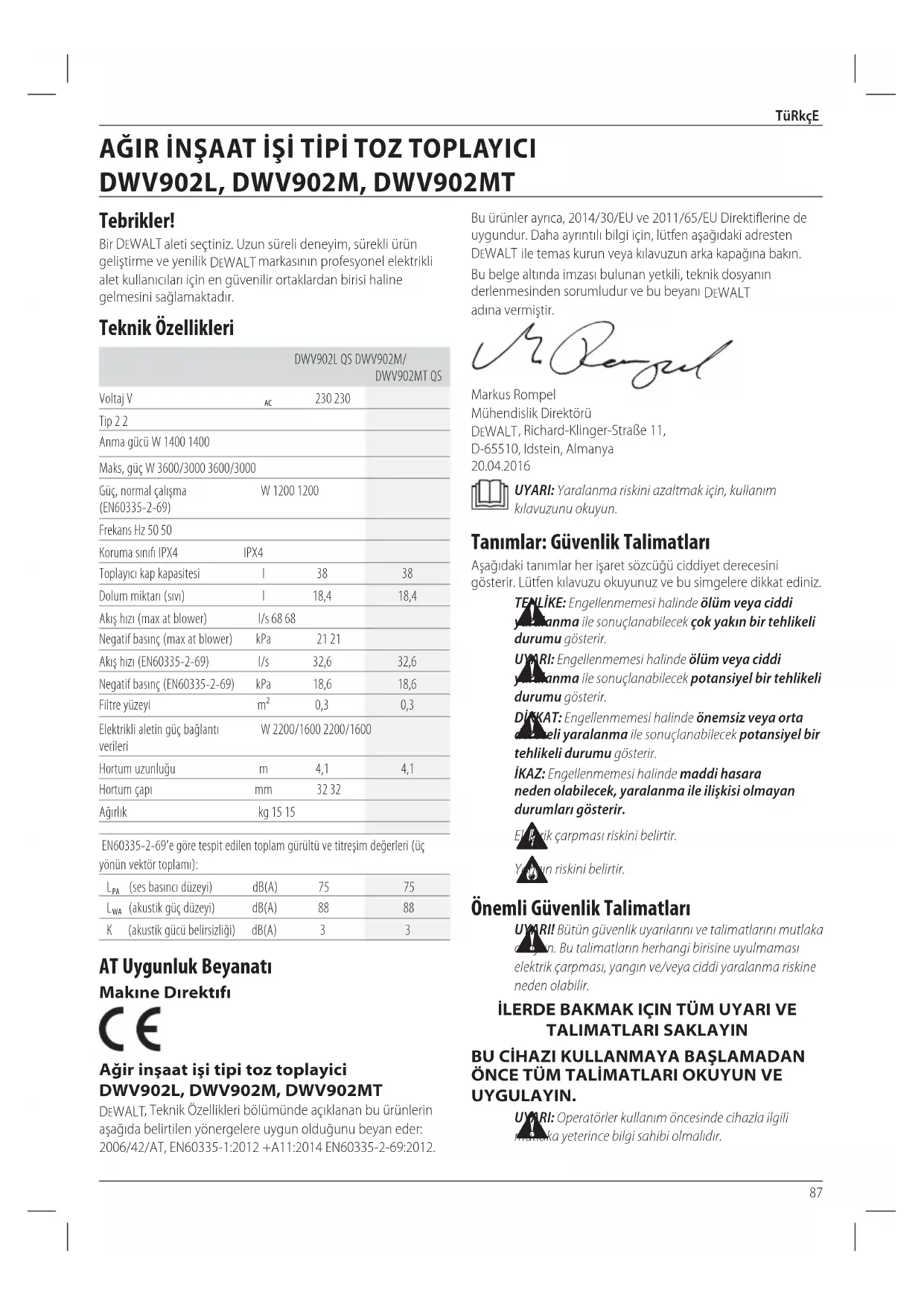

Tip 2 2 Anma gücü W 1400 1400 Maks, güç W 3600/3000 3600/3000 Güç, normal çalışma (EN60335-2-69) W 1200 1200 Frekans Hz 50 50 Koruma sınıfı IPX4 IPX4 Toplayıcı kap kapasitesi I 38 38 Dolum miktarı (sıvı) I 18,4 18,4 Akış hızı (max at blower) l/s 68 68 Negatif basınç (max at blower) kPa 21 21 Akış hızı (EN60335-2-69) l/s 32,6 32,6 Negatif basınç (EN60335-2-69) kPa 18,6 18,6 Filtre yüzeyi m² 0,3 0,3 Elektrikli aletin güç bağlantı verileri W 2200/1600 2200/1600 Hortum uzunluğu m 4,1 4,1 Hortum çapı mm 32 32 Ağırlık kg 15 15 EN60335-2-69’e göre tespit edilen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

(ses basıncı düzeyi) dB(A) 75 75

(akustik güç düzeyi) dB(A) 88 88 K (akustik gücü belirsizliği) dB(A) 3 3 AT Uygunluk Beyanatı Makıne Dırektıfı Ağir inşaat işi tipi toz toplayici

DWV902L, DWV902M, DWV902MT

DeWALT , Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, eN60335-1:2012 +A11:2014 eN60335-2-69:2012. Türkçe (orijinal talimatlardan çevrilmiştir) AĞIR İNŞAAT İŞİ TİPİ TOZ TOPLAYICI

UYARI: Elektrik çarpması riskini azaltmak için. Yağmura maruz bırakmayın. Kapalı yerlerde muhafaza edin.

• Operatörlere cihazı kullanmaya başlamadan önce, makinenin kullanımı ve güvenli çıkartma yöntemi ve toplanan materyallerin atılması da dahil olmak üzere cihazın kullanılacağı maddelerle ilgili bilgi, talimat ve eğitim sağlanması gerekir.

• Operatörler cihazın kullanılacağı maddelerle ilgili tüm güvenlik talimatlarına uymaları gerekir.

• Bir güç kaynağına bağlı konumdayken cihazın başından ayrılmayın. Kullanılmadığında ve bakım öncesinde fişini prizden çekin.

• Oyuncak gibi kullanılmasına izin vermeyin. Cihazın çocuklar tarafından veya onların yakınında kullanılması durumlarına karşı dikkatli olun.

• Bu cihazı SADECE kılavuzda tarif edildiği Şek.de kullanın. Sadece D

WALT tarafından önerilen ataşmanları kullanın.

• Bu cihazı hasar görmüş kablo veya prizle kullanmayın. Eğer cihaz doğru Şek.de çalışmıyorsa veya yere düşmüşse, hasar görmüşse, uzun süre dışarıda kalmışsa veya suya düşmüşse mutlaka bir servis merkezine götürün.

• Bu cihazı kablosunu kullanarak çekmeyin veya taşımayın, kablosunu taşıma kolu gibi kullanmayın, kabloyu kapıya sıkıştırmayın veya kabloyu keskin kenar veya köşelerde çekmeyin. Cihazı kablonun üzerindeyken çalıştırmayın. Kabloyu ısınmış yüzeylerden uzak tutun.

• Cihazın fişini prizden çıkartırken çekmeyin. Çıkartma işlemi sırasında kabloyu değil fişi tutun.

• Fiş veya cihaza elleriniz ıslakken dokunmayın.

• Cihaz açıklıklarına herhangi bir nesne koymayın. Cihazı, açıklıklardan herhangi biri tıkalıyken kullanmayın, toz, kıl, saç ve hava akışını azaltabilecek herhangi bir şeyden uzak tutun.

• Saç, bol elbise, parmak ve diğer uzuvlarınızı açıklıklardan ve hareketli parçalardan uzak tutun.

• Cihazı prizden çıkartmadan önce tüm kumandaları kapatın.

• Merdivenleri temizlerken ilave dikkat gösterin.

• Bu cihazı benzin gibi alev alabilir veya yanıcı sıvıları toplamak için veya bu maddelerin bulunabileceği yerlerde kullanmayın.

• Kuru bölgelerde veya havadaki nispi nem oranı düştüğünde statik şoklar meydana gelebilir. Bu sadece geçici bir durumdur ve vakum gücünü etkilemez. Bu statik şokların sıklığını azaltmak için nemlendirici cihaz kullanarak havaya nem katın veya DWV9316-XJ statik olmayan hortum aksesuarı kullanın.

• Ani yanmaları önlemek için her kullanımdan sonra toplama kabını boşaltın.

TALİMATLARI SAKLAYIN

Ek Güvenlik Önlemleri

• Sigara, kibrit veya sıcak kül gibi yanan veya dumanı tüten şeyleri çekmek için kullanmayın.

• Yanıcı ve patlayıcı maddeleri, kömür, tahıllar veya dağılmış durumdaki diğer ufak ve yanıcı maddeleri çekmek için kullanmayın.

• Asbest veya böcek ilaçları gibi tehlikeli, zehirli veya kanserojen maddeleri çekmek için kullanmayın.

• Patlayıcı maddeleri(örn. benzin, dizel yakıt, kalorifer yakıtı, boya tineri vb. gibi , asitleri veya solventleri çekmek için kullanmayın.

• Islak Çekme Talimatları altında tanımlanan durumlar haricinde, filter yerinde değilken cihazı çalıştırmayın.

• Bazı ahşaplar zehirli olabilecek koruyucu maddeler içerebilir. Bu maddelerle çalışırken solumayı ve cilt temasını önlemek için ilave önlem alın. Güvenlik talimatlarını öğrenmek için cihazı satın aldığınız yere başvurun ve bu talimatlata uyun.

• Cihazı bir seyyar merdiven olarak kullanmayın.

• Cihazın üzerine ağır nesneler koymayın. Elektrik Güvenliği Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. Güç kablosu hasarlıysa, DeWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyladeğiştirilmelidir. Uzatma Kablolarının Kullanımı Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1,5 mm

'dir; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, kabloyu daima sonuna kadaraçın. Ambalaj İçeriği Ambalaj, aşağıdaki parçaları içermektedir: 1 Toz toplama cihazı 1 Hortum 1 DWV9210-XJ konektör kiti 2 Filtreler 1 Kullanım kılavuzu

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontroledin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zamanayırın. Toz Toplama Cihazı Üzerindeki İşaretler Cihaz üzerinde aşağıdaki semboller gösterilir: Aletle çalışmaya başlamadan önce bu kılavuzu okuyun. UYARI: Bu cihaz zararlı toz içerir. Toz torbasının çıkartılması da dahil olmak üzere her türlü boşaltma ve bakım işleri uygun koruyucu donanıma sahip eğitimli personel tarafından yürütülebilir. Komple filtre sistemi takılana kadar cihazı çalıştırmayın.89

L Sınıfı toz toplama cihazları, çalışma hızı limit değerleri >1mg/ m³ olan kuru, yanıcı olmayan tozları emmesi için uygundur. M Sınıfı toz toplama cihazları, çalışma hızı limit değerleri ≥0,1 mg/m³ olan kuru, yanıcı olmayan tozları emmesi için uygundur. Tarih kodu konumu (Şek. [FIg.] A) İmalat yılını da içeren Tarih Kodu

gövdeye basılıdır. Örnek: 2016 XX XX İmalat Yılı Açıklama (Şek. A)

UYARI: Hiç bir zaman elektrikli cihaz veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

Üst kol/kablo sargısı

Toz toplama kabı mandalı

Küçük tekerlekler (birinde park freni mevcuttur)

Dönme kilitli hortum girişi

Elektrikli alet çıkışı

Değiştirilebilir emme gücü düğmesi

Ama/kapama kumanda düğmesi

Akış alarmı ayarı (Sadece M modelleri için)

Teleskopik kol serbest bırakma düğmesi

DWV9210-XJ konektör kiti (DWV9000, DWV9120, DWV9130 dahil) Kullanim Amaci Bu toz emiciler alçı veya yüzey tozu gibi ince partiküllü maddeleri çekmek için kullanılır. DWV902L Bu cihaz her türlü kuru ve yanıcı olmayan, 1mgm³ üzerindeki mesleki maruziyet limitlerine sahip L Sınıfı tozları toplamayı gerektiren mobil operasyonlar için endüstriyel vakumlu temizleyici ve toz toplama cihazı olarak kullanılabilir.

Bu cihaz her türlü kuru ve yanıcı olmayan, 0,1mgm³ değerine eşit veya bunun üzerindeki mesleki maruziyet limitlerine sahip L Sınıfı tozları toplamayı gerektiren mobil operasyonlar için endüstriyel vakumlu temizleyici ve toz toplama cihazı olarak kullanılabilir. Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlardaKULLANMAYIN. Bu ağır hizmet tipi vakumlu temizleyiciler profesyonel kullanım içindir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaretedilmelidir. Bu toz toplama cihazını yanıcı tozlar için KULLANMAYIN. Bu toz toplama cihazını patlayıcı ortamlarda KULLANMAYIN. NOT: Bu cihaz otel, okul, hastane, fabrika, kiralama şirketleri ve inşaatlar vb. gibi yerlerde ticari kullanım için uygundur.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altındatutulmalıdır. Anti-Statik Hortum Seçeneği DWV902L, DWV902M ve DWV902MT modellerin her birinde anti-statik topraklama sistemi mevcuttur. Yetkili servis merkezinizden ilave ücret ödeyerek bir anti-statik hortum satın almanız gerekir. Bu hortum (DWV9316-XJ) aynen standart hortumda olduğu gibi toz toplama sistemine takılır. Satıcınızla temas kurmak veya size en yakın DeWALT yetkili servisinin yerini öğrenmek için DeWALT kataloğuna bakın veya bu kılavuzda belirtilen adresteki DeWALT merkeziyle temas kurun. MONTAJ VE AYARLAR (ŞEK. A–C)

UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Vakumla temizleme sırasında filtreler

Çalışma başlığı altındaki Islak Çekme Uygulamaları bölümünde tanımlanan durumlar haricinde daima yerinde olmalıdır. İnce tozları vakumla çekme sırasında toplama kabını boşaltma işlemini kolaylaştırmak için ilave bir kağıt torba veya yün torba kullanabilirsiniz.

UYARI: M Sınıfı tozlar için toz toplama torbaları kullanılmalıdır.

1. İsteğe bağlı bir kağıt veya yüz torba

kullanılacaksa, Şek.B’de gösterildiği gibi takın. NOT: Torbayı yırtmamaya dikkat edin. Maksimum toz toplama performansı için sıkı bir sızdırmazlık sağlamak amacıyla torbayı giriş

yerine sağlamca yerleştirin.90

toz toplama kabına yerleştirin ve toz toplama kabı mandallarını

dönme kilitli hortum girişine

takın ve yerine sabitlemek için saatin tersi yönde çevirin. ÇALIŞMA Kullanma Talimatları (Şek. A, D)

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.

UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir.

1. Güç kablosunu uygun bir prize takın.

2. Açma/kapama kumanda düğmesini

AÇIK ( ) konuma getirin.

3. Değiştirilebilir emme gücü düğmesini

istenen konuma ayarlayın. Bu özellik kullanıcının vakum gücünü, emme kapasitesini ve gürültüyü kontrol edebilmesini sağlar. NOT: Bu ayar aynı zamanda emme seviyesini de kontrol eder. Bu durum vakum seviyesinin çalışılan alanda istenmeyen hasarlara neden olabileceği durumları kontrol için çok faydalıdır.

4. Kullanılacak elektrikli alete bağlamak için Elektrikli Aletlere

Bağlama başlığı altındaki talimata bakın. Akış alarmı ayarı (Şek. D) Sadece m modelleri için Akış alarmı ayar düğmesini

en geniş bölüme uygun çap boyutu veya aksesuar çapı dahilindeki doğru hortuma (veya boruya) ayarlayın. Seçilen ayarlama düğmesi çapı, kullanılan hortum/boru/aksesuarın en geniş yerinin çapıyla eşit veya ondan büyük olmalıdır. Cihazla gelen hortumun iç çapı 32 mm’dir. Akış hızı 20m/sn. altına düştüğünde bir sesli alarm devreye girer. İstenmeyen alarmları azaltmak için sistemde bir zaman geciktirme düzeneği mevcuttur. Bir tıkanıklık yokken alarm sesi duyulduğunda:

1. Ayar kontrolünün doğru çapa ayarlandığından emin olun.

2. Akış hızı ayarı maksimumun altında bir değere ayarlanmışsa,

hortumdaki yeterli akış alarmı durdurana kadar seviyeyi artırın.

3. Alarm devam ederse, hortumu çıkarın ve temiz olduğunu

teyit edin. Dolu veya tıkalıysa toz çantasını çıkarın ve değiştirin, filtre durumunu kontrol edin ve gerekiyorsa değiştirin. Alarm çalmaya devam ederse yerel DeWALT servisiyle iletişime geçin. Elektrikli Aletlere Bağlama (Şek. A, D, E)

UYARI: Sadece talimatlarda belirtilen amaçlara uygun çıkışı

1. Vakumlu emici güç kablosunu uygun bir prize takın.

2. Elektrikli aleti çıkış prizine

takın. NOT: Çıkış prizine

takılacak aletin güç toleransı için Elektrikli aletin güç bağlantı verileri bölümü Teknik Veriler altındaki bilgilere bakın.

3. Açma/kapama kumanda düğmesini

AKTİF ( konuma getirin. Bu, vakum gücünün elektrikli cihaz tarafından otomatik olarak açılıp kapatılmasını sağlar. NOT: Vakumlu temizleyici 0,5 saniye içerisinde otomatik olarak başlar ve elektrikli alet kapatıldıktan sonra 15 saniye süreyle devam eder.

4. Manuel moda geri dönmek için açma/kapama kumanda

AÇIK ( ). konuma getirin. Manuel modda cihaz ve vakum birbirinden bağımsız olarak açılır ve kapanır.

WALT inşaat yeri toz toplama cihazı, D

WALT AirLock bağlantı sistemine uygundur. AirLock sistemi emme hortumu

ve elektrikli cihaz arasında sağlam bağlantı sağlar. AirLock konektörü

WALT uyumlu cihazlara doğrudan veya bir AirLock adaptörü (yerel D

WALT bayinizde mevcuttur) kullanılarak bağlanır. Uygun adaptörlerle ilgili ayrıntı için Aksesuarlar bölümüne bakın. NOT: Eğer bir adaptör kullanıyorsanız aşağıdaki adımlara geçmeden önce adaptörün cihazın çıkışına sıkıca bağlandığından emin olun. a. AirLock konektörü üzerindeki kelepçenin açık kilit konumunda olduğundan emin olun. Kelepçe ve AirLock konektörü üzerindeki çentikleri

açık kilit ve kilit konumlarında gösterildiği gibi hizalayın. b. AirLock konektörünü adaptör bağlantı noktasına ittirin c. Kelepçeyi kilitli konuma döndürün. NOT: Kelepçe içindeki bilyeli rulmanlaryuvaya kilitlenir ve bağlantıyı emniyete alır. Elektrikli alet artık toz toplama cihazına sağlam bir Şek.de bağlanmıştır. Otomatik filtre temizleme sistemleri Bu vakum sistemi filtre tıkanmalarını minimize eden, yüksek düzeyde verimli bir filtre temizleme sistemine sahiptir. Her 30 saniyede bir iki filtreden biri otomatik temizlenir. Temizlik işlemi filtreler arasında değişmeli olur ve ünitenin hizmet ömrü boyunca devam eder. NOT: Bu işlem sırasında bir tıkırtı sesi duymanız normaldir. NOT: Çok uzun saatler boyunca çalıştığında otomatik filtre temizleme sistemi etkili çalışmayabilir. Bu durum oluştuğunda filtrelerin temizlenmesi veya değiştirilmesi gerekir. Bu durumda Bakım bölümündeki Filtre başlığına bakın. Park freni (Şek. A, F) Park freni vakumlu temizleyicinin kaymasını önlemek için tekerleklerden birini kilitler.

1. Park frenini devreye sokmak için fren düğmesine

basarak freni kilitli konuma getirin.

2. Park frenini devreden çıkarmak için fren düğmesine basarak

freni kilit açık konuma getirin. Toz Toplama Torbasını Çıkartma / Değiştirme (Şek. A)

UYARI: Toz torbalarıyla çalışma öncesinde toz maskesi ve eldiven gibi uygun koruyucu ekipmanları mutlaka takın.91

1. Vakumu kapatın ve fişini prizden çekin.

2. Dönme kilitli hortum girişini

3. Toz toplama kabı mandallarını

açın ve vakum başlığını

4. Toz toplama torbasını girişten

5. Toz toplama torbasını makineden çıkartırken ağız kısmını

6. Toz toplama torbasını düzenleyici hükümlere uygun Şek.de

kabına uygun yeni bir torbayla değiştirerek atın. Islak Çekme Uygulamaları (Şek. A, G)

UYARI: Vakumu ıslak çekme sırasında kullanırken elektrikli aleti çıkışa

UYARI: Vakumu ıslak çekme sırasında kullanırken, vakumu sadece artık akım cihazı (RCD) korumalı çıkışa takın.

UYARI: Makineden köpük veya sıvı sızıyorsa derhal kapalı konuma getirin.

DİKKAT: Su seviyesi belirleme düzeneğini düzenli temizleyin ve herhangi bir hasarı olup olmadığını kontrol edin. İKAZ: Küre şeklindeki şamandırayı

ÇIKARTMAYIN, bu durum vakuma hasar verebilir. Küre şeklindeki şamandıra motora su girmesini önler. Vakumu ıslak çekme için kullanmadan önce:

• Toplama kabının boş olduğundan ve içerisinde toz bulunmadığından emin olun.

• Vakumu bir RCD korumalı çıkışa takın.

UYARI: Makineyi bu ayardayken L ve M Sınıfı toz için kullanmayın. Toz Toplama Kabını Boşaltma (Şek. A, G) Toz toplama kabı dolduğunda küre şeklindeki şamandıra valfi

motora giden havayı bloke eder ve motorun sesi hemen değişir. Motordan yüksek şiddetle ses geldiğinde ve hava/su akışı durduğunda toz toplama kabını boşaltın.

1. Vakumu kapatın ve fişini prizden çekin.

2. Toz toplama kabı mandallarını

açık ve vakum başlığını

3. Toz toplama kabının

içerisindekileri uygun bir kaba boşaltın veya atın. Kuru Vakumlu Çalıştırmaya Geri Dönmek İçin (Şek. A)

1. Toz toplama kabını boşaltmak için, Toz Toplama Kabını

Boşaltma talimatlarına bakın.

2. Toz toplama kabını kuruyana kadar baş aşağı koyun. Kuru

çekme için ıslak toz toplama kabı KULLANMAYIN.

kuruyana kadar düz bir zemine koyun.

4. Filtreleri vakum başlığı kuruduğunda tekrar takın. Bkz.

Filtreler başlığı Bakım bölümü.

5. Toz toplama kabı kuruduğunda vakum başlığını

toz toplama kabına yerleştirin ve toz toplama kabı mandallarını

kaldırmak ve indirmek için serbest bırakma düğmesine

basın. Kapatma/Taşıma (Şek. A, K)

1. Açma/kapama kumanda düğmesini

KAPALI konuma getirin.

2. Üniteyi fişten çekin.

3. Sadece M sınıfı: Dönme kilitli hortum girişini

gösterildiği gibi muhafaza edin.

5. Araç üzerinde taşırken makineyi emniyete alın.

BAKIM DeWALT cihazınız uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Uzun süre boyunca verimli bir Şek.de çalışma, cihazda uygun bakım ve düzenli temizlik yapılmasına bağlıdır.

UYARI: Ayarlama yaparken veya kurulumları değiştirirken veya onarım yaparken aksesuarları takıp ve çıkarmadan önce, yaralanma riskini azaltmak için cihazı kapalı konuma getirin ve cihazı prizden çıkarın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Kullanıcı bakımı için, makine makul olduğu sürece bakım ekibi ve diğerleri için risk yaratmayacak biçimde demonte edilmeli, temizlenmeli ve bakımı yapılmalıdır. Uygun önlemler arasında demonte etmeden önce zararlı maddeleri temizleme, makinenin demonte edileceği yerdeki filtre havalandırma düzenlemelerine uyma, bakım alanını temizleme ve uygun koruyucular kullanma bulunmaktadır.

• Üretici veya eğitimli bir kişi tarafından örneğin filtredeki hasarların kontrolü, makinenin hava geçirmezliğinin kontrolü ve makinenin kontrol mekanizmasının doğru Şek.de çalışıp çalışmadığının kontrolünü içeren teknik muayeneleri yılda en az bir kez yapılmalıdır.

• Servis veya bakım işlemleri sırasında temizlenmesine rağmen tekrar kullanılamayacak durumdaki tüm kirlenmiş malzemeler atılmalıdır; bu malzemeler bu tür atıkların atılmasına dair güncel düzenlemelere uygun olarak, su ve hava geçirmeyen torbalarda atılmalıdır.

• M Sınıfı makineler için, makinenin dış kısmı vakumlu temizleme yöntemleriyle temizlenmeli ve silerek temizleme uygulanmalı veya tehlikeli bir bölgeden dışarıya almadan önce sızdırmazlık yapılmalıdır. Tüm makine parçaları tehlikeli bölgeden çıkartıldığında kirlenmiş olarak düşünülmeli ve tozun yayılmasını önlemek için uygun önlem alınmalıdır.

• Toz emiciler için, cihazdan çıkan hava odaya geri veriliyorsa, odada uygun bir hava değişim oranı L sağlanmalıdır. (NOT: Gerekirse Ulusal Düzenlemelere bakın.)92

Filtre (Şek. A, I, J) Filtre bakımı Bu vakum sisteminde bulunan filtreler uzun ömürlüdür. Tozun geri dağılımını en aza indirmek için filtreler MUTLAKA doğru Şek. de ve iyi durumdayken takılmalıdır.

UYARI: Filtrelerle çalışma öncesinde toz maskesi ve eldiven gibi uygun koruyucu ekipmanları mutlaka takın. Filtreleri Sökmek İçin

1. Açma/kapama kumanda düğmesini

KAPALI ( ) konuma getirin ve fişini prizden çekin.

2. Toz toplama kabı mandallarını

açın ve vakum başlığını

toz toplama kabından çıkartın. Vakum başlığını baş aşağı bir Şek.de düz bir zemine koyun.

gösterildiği Şek.de plastik uçlu kapak üzerinden tutarak saatin tersi yönde çevirin ve montaj deliğine kir girmediğinden emin olarak dikkatli bir Şek.de başlıktan çıkartın. NOT: Filtre malzemesine zarar vermemeye dikkat edin.

4. Vakum başlığınının

alt tarafının temizlenmesi gerekirse su ve yumuşak sabunla nemlendirilmiş bir bez kullanın ve kurumaya bırakın. Bezi uygun bir çöpe atın.

5. Filtrelerde aşınma, yırtılma veya diğer bir hasar olup

olmadığını kontrol edin. NOT: Filterelerin durumuyla ilgili herhangi bir şüphe olması durumunda değiştirilmeleri GEREKİR. Hasarlı filtreleri kullanmaya devam ETMEYİN.

UYARI: Filtreleri temizlemek için asla basınçlı hava veya bir fırça kullanmayın aksi takdirde filtre mebranı zarar görebilir ve bu tozun filtrenin içinden geçmesine neden olur. Gerekirse hafifçe sert bir yüzeye vurun veya oda sıcaklığındaki suyla yıkayın ve kurumasını bekleyin. Tipik olarak tozla kaplı olduklarında dahi filtrelerin temizlenmesi gerekmez. Otomatik filtre temizleme sistemi maksimum performans göstermeye ve çalışmaya devam edecektir. Filtre membranında görsel arıza olması durumunda filtreleri değiştirin. Filtre ömrü kullanım ve bakıma bağlı olarak altı ile on iki ay arasındadır. Filtreleri Takmak İçin

yerinde ve sağlam olduğundan emin olun.

2. Filtre dişleriyle

vakum başlığının dişlerinin aynı sırada olduğundan emin olun ve filtreyi hafif şiddet kullanarak tam sıkı olana kadar saat yönünde çevirin. NOT: Filtre malzemesine zarar vermemeye dikkat edin.

toz toplayıcıya yerleştirin ve toz toplama kabı mandallarını

kapatarak sabitleyin. Yağlama Cihazınızın ilave yağlanmasına gerek yoktur. Temizleme

UYARI: Cihazın metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Makinenin içine herhangi bir sıvının girmesine izin vermeyin; cihazın herhangi bir parçasını bir sıvı içine daldırmayın.

1. Toz emici düzeneği dış kısmını vakumla temizleyin. Daha

iyi bir temzilik gerekirse, yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın.

2. Bezi kullandıktan sonra uygun bir çöpe atın.

1. Toz toplama kabını boşaltın ve Bakım başlığı altındaki Toz

Toplama Kabını Boşaltma bölümüne bakın.

2. Vakum düzeneğinin iş ve dış kısmını temizleyin. Bkz.

3. Filtreleri temizleyin ve çıkartın, bunun için bkz. Filtreler.

4. Emme hortumu ve elektrik kablosunu Şek.de gösterildiği

gibi saklayın. Üniteyi kuru bir odaya koyun ve yetkisiz kullanımlara izin vermeyin. NOT: Emme hortumu söküldüğünde kirlerin toz toplama kabının içerisinde kalması için giriş tapasını

takın. Hortumun uçlarını birbirine ekleyebilirsiniz ve dönme kilitli uçla birlikte kilitleyebilirsiniz. İsteğe Bağlı Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu cihazla birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. ACCESSORIES DWV9340-XJ Filtreler DWV9315-XJ Çarpma koruyucu hortum DWV9316-XJ Anti-statik hortum DWV9401-XJ Kağıt torba DWV9400-XJ Plastik kovan DWV9402-XJ Yün torba DWV9500-XJ Süpürge Düzeneği DeWALT AirLock Sistemi DWV9000 Dönme Kilitli bağlantő DWV9110 29–35mm konik lastik adaptšr93

DWV9120 35–38mm kademeli lastik adaptör DWV9130 35mm OD adaptör DWV9150 35mm OD adaptör Süpürge Düzeneği DWV9500 Kurulumu (Şek. K, L) NOT: DWV902MT, DWV9500 süpürge düzeneği kurulu Şek.de gelmektedir,

1. 4 taşıma vidasnı T-25 yıldız uçla sökün ve taşıma kolunu

2. Süpürge düzeneğini taşıma kolu vidalarını kullanarak tekrar

kurun. Yuvalarına geri takın ve sıkın.

süpürge düzeneğinin arka yuvalarına yerleştirin. Malzemeyi delik altındaki gizli vida yuvasına ulaşmak için her vidayı bastırın ve döndürün. Sıkın.

DIKKAT: Her 14 litrelik depolama biriminde 9 kg (20 lb)’ı geçmeyin, toz emicisi başına maksimum 2 depolama birimi kullanılabilir. Her 28 litrelik depolama biriminde 18 kg (40 lb)’ı geçmeyin, toz emicisi başına maksimum 1 depolama birimi kullanılabilir. Tavsiye edilen yüksekliğin ve/veya ağırlığın aşılması dengesiz bir toz emişine, bu da yaralanmaya veya hasara sebep olabilir. İKAZ: Toz emiciyi T-stack depolama birimi takılı depo başlığından çıkarmayın. Çıkarmanız toz emme filtresine hasar verebilir. Güç kablosunu hortuma sabitleme (Şek. A) Güç kablosu

D279058CL hortum klipsi kullanılarak(yerel DeWALT bayinizde mevcuttur) emme hortumuna

sabitlenebilir. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün. Sorun Giderme Sorun Çözüm Motor çalışmıyor Güç kablosunu, tapaları ve çıkışı kontrol edin. Açma/kapama kumanda düğmesinin AÇIK ( ) konumda olduğundan emin olun. Emme gücü düşüyor Emme nozülü, emme borusu, emme hortumu veya filtreleri tıkayan şeyleri temizleyin. Kağıt veya yün torbayı değiştirin. Filtrelerin doğru takıldığını kontrol edin. Filtreleri temizleyin veya değiştirin. Toz toplama kabını boşaltın ve Bakım başlığı altındaki Toz Toplama Kabını Boşaltma sölümüne bakın. Sorun Çözüm Vakum çalışması durdu Termal aşırı yük tetiklemiş olabilir:

1. Vakum sistemini kapatın ve vakumlu

temizleyiciyi güç kaynağından ayırın.

2. Gerekirse, toz toplama kabını boşaltın.

3. Üniteyi soğumaya bırakın.

4. Güç kablosunu uygun bir prize takın ve

test etmek için açma/kapama kumanda düğmesini AÇIK ( ) konuma getirin. Vakumlu temizleyici çalışmazsa, DeWALT

kataloğu çerisinde belirtilen en yakın yetkili DeWALT tamir servisiyle temas kurun veya bu kılavuzda belirtilen adreste bulunan DeWALT bürosuna başvurun. Vakumlu temizleme sırasında toz geliyor Filtrelerin doğru takıldığını kontrol edin. Filtrelerin hasarlı olmadığını kontrol edin; gerekirse değiştirin. Filtre contalarının yerinde ve sağlam olduğundan emin olun. Otomatik filtre temizleme çalışmıyor Filtre temizleme mekanizmasının çalıştığından emin olmak için solenoid klik sesini dinleyin. Cihaz açılmıyor. Açma/kapama kumanda düğmesinin AKTİF ( ) konumda olduğundan emin olun. Çevrenin Korunması Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur94
