Ürün Türü	Dondurucu
Marka	Siemens
Model	GS36NBW30
Kategori	Dondurucu
Boyutlar (Y x G x D)	185 x 60 x 65 cm (tahmini)
Ağırlık (net)	Yaklaşık 70 kg
Elektrik Beslemesi	220-240 V, 50 Hz
İklim Sınıfı	SN-T
Dondurma Kapasitesi	24 saatte 4 kg'a kadar
Arıza Durumunda Dayanma Süresi	Yaklaşık 12 saat
Enerji Tüketimi	A+ Sınıfı (tahmini)
Ses Seviyesi	42 dB
Ana Fonksiyonlar	Kapı açılış yönü değiştirme, ters çevrilebilir kulp, duvar ayırıcı montajı, bağlantı kiti mevcut
Bakım ve Temizlik	Yapıştırma yüzeylerini leke çıkarıcı benzin veya alkol ile temizleyin; iç kısmı düzenli olarak yumuşak bir ürünle temizleyin
Güvenlik	Kapı ters çevirme işleminden önce fişi çekin; cihazı yatırırken amortisör malzeme kullanın
Yedek Parçalar	Bağlantı kiti bayide mevcuttur
Onarılabilirlik	Kapı ters çevirme ve diğer onarımlar için Siemens satış sonrası servisi
Kurulum	Kuru ve havalandırılabilir bir yer, güneşten ve ısı kaynaklarından uzak; ocak ile minimum mesafe: 3 cm, yakıtlı ısıtıcı ile 30 cm
Kapı Açılma Açısı	En az 90°
Açılış Yönünü Değiştirme	Mümkün, SAV tarafından önerilir
Ayarlama	Ayarlanabilir vidalı ayaklar, çatal anahtar (SW 22) ile

Sık sorulan sorular - GS36NBW30 SIEMENS

Siemens GS36NBW30 dondurucunun tam boyutları nedir?

Kılavuzda tam boyutlar belirtilmemiştir. Standart bir dikey dondurucudur. Yaklaşık 185 cm yükseklik, 60 cm genişlik ve 65 cm derinlik olarak tahmin edin.

Dondurucu buzdolabının yanına nasıl kurulur?

Buzdolabını dondurucunun soluna yerleştirin. Buzdolabının sağ yan duvarı yoğuşmayı önlemek için hafifçe ısınır. Verilen ayırıcıları kullanın: yapıştırma alanlarını yağdan arındırın, ayırıcıları kenarlardan 5 cm mesafede dört köşeye yapıştırarak minimum boşluk sağlayın.

Kapı açılış yönünü kendim değiştirebilir miyim?

Mümkündür, ancak Siemens bu işlemi satış sonrası servisine bırakmanızı önerir. Kendiniz yaparsanız, öncelikle cihazın fişini çekin, cihazın altına amortisör malzeme koyun ve gösterilen adımları izleyin (Şek. 1).

Kapı kolu nasıl değiştirilir?

Kılavuz, Şek. 4'teki sayı sırasına göre kapı kolunu değiştirmenin mümkün olduğunu belirtir. Eski kolu çıkarın ve talimatlara göre yenisini takın.

Isı kaynaklarına göre hangi minimum mesafelere uyulmalıdır?

Elektrikli veya gazlı ocaklara 3 cm, fuel oil veya kömürlü ısıtıcıya 30 cm. Doğrudan güneşe maruz bırakmaktan kaçının.

Cihaz düz olmayan bir zeminde nasıl ayarlanır?

Cihazın önündeki iki vidalı ayağı kullanın. Bir çatal anahtar (SW 22) ile cihaz düz olana kadar ayarlayın, su terazisi ile kontrol edin.

Cihazı sırt üstü yatırmam gerekirse ne yapmalıyım?

Kapı açılış yönünü değiştirirken, fişi çektikten sonra cihazı sırt üstü yatırmanız gerekir. Arkaya zarar vermemek için yeterli amortisör malzeme koyun. Bu durumda yan duvar ayırıcısını takmayın.

Ayırıcılar için yapıştırma yüzeyleri nasıl temizlenir?

Ayırıcıları yapıştırmadan önce, buzdolabının sağ tarafındaki görünür yapıştırma alanlarını leke çıkarıcı benzin veya alkol ile yağdan arındırın.

Bağlantı kitini nereden satın alabilirim?

Bağlantı kitini bayiniz aracılığıyla temin edebilirsiniz. Stok durumu için satış sonrası servise danışın.

Cihaz özel bir yere mi kurulmalıdır?

Kuru ve havalandırılabilir bir yer uygundur. Doğrudan güneşe maruz kalmaktan ve ısı kaynaklarının yakınından kaçının. Zemin düz olmalı ve çökmemelidir. Gerekirse zemini güçlendirin veya düzgünsüzlükleri telafi edin.

KULLANIM KILAVUZU GS36NBW30 SIEMENS

Montaj kılavuzunun kullanılması ...... 30
Cihazın kurulacağı yer 30
Cihazların yan yana kurulması ...... 31
Kapı menteşelerinin değiştirilmesi .... 31

Kapı kolunun değiştirilmesi 32
Duvar mesafesi koruyucunun monte edilmesi 32
Cihazın doğru konumlandırılması ..... 32

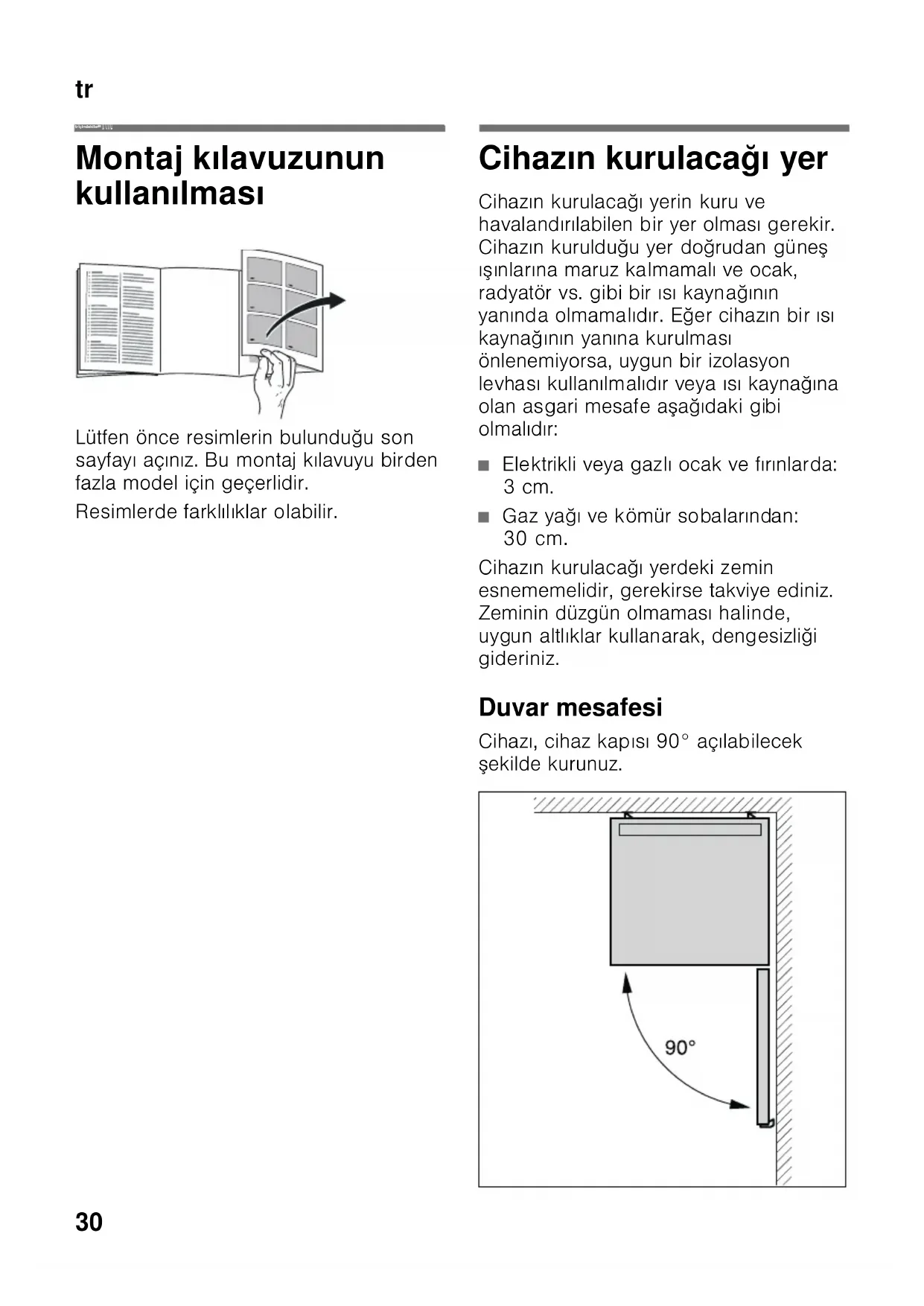

Montaj kılavuzunun kullanılması

Lütfen önce resimlerin bulunduğu son sayfayı açınız. Bu montaj kılavuyu birden fazla model için geçerlidir.

Resimlerde farklılıklar olabilir.

Cihazın kurulacağı yer

Cihazın kurulacağı yerin kuru ve havalandırılabilen bir yer olması gerekir. Cihazın kurulduğu yer doğrudan güneş ışınlarına maruz kalmamalı ve ocak, radyatör vs. gibi bir ısı kaynağının yanında olmamalıdır. Eğer cihazın bir ısı kaynağının yanına kurulması önlenemiyorsa, uygun bir izolasyon levhası kullanılmalıdır veya ısı kaynağına olan asgari mesafe aşağıdaki gibi olmalıdır:

■ Elektrikli veya gazlı ocak ve fırınlarda: 3 cm.
■ Gaz yağı ve kömür sobalarından: 30 cm.

Cihazın kurulacağı yerdeki zemin esnememelidir, gerekirse takviye ediniz. Zeminin düzgün olmaması halinde, uygun altlıklar kullanarak, dengesizliği gideriniz.

Duvar mesafesi

Cihazı, cihaz kapısı 90° açılabilecek şekilde kurunuz.

Cihazların yan yana kurulması

Resim 2

İki cihaz kurulacağı zaman, soğutucunun sol tarafa ve dondurucunun sağ tarafa kurulmasına dikkat ediniz.

Cihazın sağ yan yüzü hafif ısıtılır. Bu sayede cihazlar arasında terleme veya kondanse su oluşması önlenmiş olur.

Mesafe koruma parçasının monte edilmesi

Resim 3

1. Soğutucunun sağ tarafından yapıştırma yerlerinin yüzeyini temizleme benzini veya ispirto ile silip yağdan arındırınız.
2. Cihazlar arasında bir asgari mesafe olmasının sağlanabilmesi için, her dört köşeye yan kenarlara 5'er cm mesafe olacak şekilde mesafe koruma parçaları yapıştırınız.

Bilgi

Bir bağlantı setini saticınız üzerinden alabilirsiniz.

Kapı menteşelerinin değiştirilmesi

(gerekirse)

Cihazın menteşesini yetkili servisimize değiştirtmenizi tavsiye ediyoruz. Cihaz kapısı menteşelerinin değiştirilmesi için geçerli masraflar hakkında bilgi almak için, yetkili servisinize başvurabilirsiniz.

⚠️ Uyarı

Kapı menteşeleri değiştirilirken, cihaz elektrik şebekesine bağlı olmamalıdır. Elektrik fişini önceden çekip çıkarınız. Cihazın arka yüzüne zarar vermemek için, altına yeterli miktarda koruyucu yumuşak malzeme yerleştiriniz. Cihazı dikkatlice arka yüzü üzerine yatırınız.

Kapı menteşesini sayıların sırasına göre değiştiriniz. Resim 1

Bilgi

Cihaz arka yüzü üzerine yatırılırsa, duvar mesafesi koruyucu monte edilmemiş olmalıdır.

Kapı kolunun değiştirilmesi

(gerekirse)

Resim 4

Kapı kolunu sayıların sırasına göre değiştiriniz.

Duvar mesafesi koruyucunun monte edilmesi

Resim 5

Eğer mevcutsa:

Duvara mesafe koruma parçalarını monte ederek, cihazın bildirilmiş enerji alma gücüne ulaşmasını sağlayınız.

Duvara olan mesafenin azalması, cihazın işlevini sınırlamaz veya düşürmez. Bu durumda, cihazın aldığı enerji miktarı biraz değişebilir.

Cihazın doğru konumlandırılması

Cihazı öngörülen yere yerleştiriniz ve bir su terazisi ile seviyesini ayarlayınız. Cihaz sağlam ve düzgün bir şekilde kurulmalıdır. Zeminin düzgün olmaması halinde, cihazın ön tarafındani vida dişli iki ayar ayağı ile bu yamuklukları dengeleyiniz. Vida dişli ayakları ayarlamak için uygun bir civata anahtarı kullanınız.

Bilgi

Cihaz dik konumda durmalıdır. Bir su terazisi yardımı ile ayarlayınız.
