Tipo de producto	Congelador
Marca	Siemens
Modelo	GS36NBW30
Categoría	Congelador
Dimensiones (Al x An x Pr)	185 x 60 x 65 cm (estimación)
Peso (neto)	Aproximadamente 70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase climática	SN-T
Capacidad de congelación	Hasta 4 kg/24h
Autonomía en caso de fallo	Aproximadamente 12 horas
Consumo energético	Clase A+ (estimación)
Nivel sonoro	42 dB
Funciones principales	Inversión del sentido de apertura de puerta, manija reversible, montaje de separadores murales, kit de unión disponible
Mantenimiento y limpieza	Limpiar las superficies de pegado con disolvente o alcohol; limpieza regular del interior con producto suave
Seguridad	Desconectar antes de cualquier operación de inversión de puerta; usar material amortiguador al inclinar el aparato
Piezas de repuesto	Kit de unión disponible en el distribuidor
Reparabilidad	Servicio postventa Siemens para inversión de puerta y otras reparaciones
Instalación	Lugar seco y ventilado, protegido del sol y fuentes de calor; distancia mínima con cocina: 3 cm, con calefacción de combustible: 30 cm
Ángulo de apertura de puerta	90° mínimo
Inversión del sentido de apertura	Posible, recomendado por SAT
Ajuste	Patas ajustables con llave de horquilla (SW 22)

Preguntas frecuentes - GS36NBW30 SIEMENS

¿Cuáles son las dimensiones exactas del congelador Siemens GS36NBW30?

Las dimensiones exactas no están indicadas en el manual. Se trata de un congelador vertical estándar. Estime aproximadamente 185 cm de alto, 60 cm de ancho y 65 cm de profundidad.

¿Cómo instalar el congelador junto a un refrigerador?

Coloque el refrigerador a la izquierda del congelador. La pared lateral derecha del refrigerador se calienta ligeramente para evitar la condensación. Use los separadores suministrados: desengrase las zonas de pegado, pegue los separadores en las cuatro esquinas a 5 cm de los bordes para garantizar una distancia mínima.

¿Puedo invertir el sentido de apertura de la puerta yo mismo?

Es posible, pero Siemens recomienda confiar esta operación a su servicio postventa. Si lo hace usted mismo, desconecte el aparato previamente, coloque un material amortiguador debajo del aparato y siga los pasos ilustrados (Fig. 1).

¿Cómo cambiar la manija de la puerta?

El manual indica que es posible cambiar la manija de la puerta siguiendo el orden de los números de la Fig. 4. Retire la manija antigua y fije la nueva según las instrucciones.

¿Qué distancias mínimas respetar respecto a las fuentes de calor?

3 cm respecto a cocinas eléctricas o de gas, 30 cm respecto a una calefacción de combustible o carbón. Evite la exposición directa al sol.

¿Cómo ajustar el aparato en un suelo irregular?

Use los dos pies ajustables en la parte frontal del aparato. Use una llave de horquilla (SW 22) para ajustarlos hasta que el aparato esté nivelado, verificando con un nivel de burbuja.

¿Qué hacer si debo inclinar el aparato sobre su espalda?

Durante el cambio del sentido de apertura de la puerta, debe inclinar el aparato sobre su espalda después de haberlo desconectado. Coloque suficiente material amortiguador para no dañar la parte trasera. No monte el separador mural lateral en este caso.

¿Cómo limpiar las superficies de pegado para los separadores?

Desengrase las zonas de pegado visibles en el lado derecho del refrigerador usando disolvente o alcohol antes de pegar los separadores.

¿Dónde puedo comprar un kit de unión?

Puede obtener un kit de unión a través de su distribuidor. Consulte al servicio postventa para conocer la disponibilidad.

¿El aparato debe instalarse en un local particular?

Un lugar seco y ventilado es adecuado. Evite la exposición directa al sol y la proximidad de fuentes de calor. El suelo debe ser plano y no hundirse. Si es necesario, refuércelo o compense las irregularidades.

MANUAL DE USUARIO GS36NBW30 SIEMENS

es Instrucciones de montaje

Aparato de libre instalación

Instalar el aparato de conformidad con las instrucciones de montaje ..... 21
Lugar de emplazamiento 21
Yuxtaposición de los aparatos ..... 22

Cambiar el sentido de apertura de la puerta 22
Cambiar la manilla de la puerta ..... 23
Montar los distanciadores 23
Nivelar el aparato 23

pt Índice

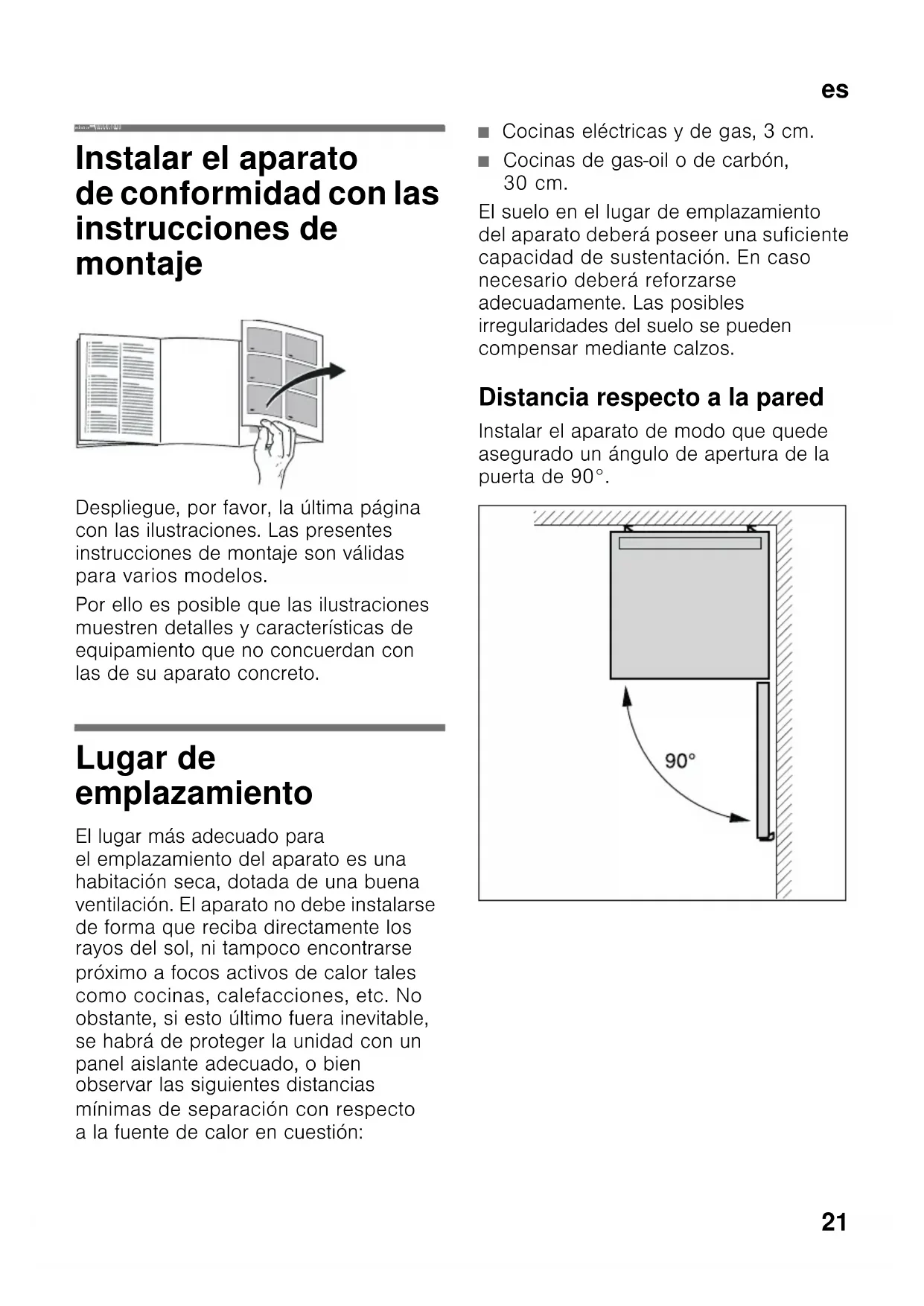

Instalar el aparato de conformidad con las instrucciones de montaje

Despliegue, por favor, la última página con las ilustraciones. Las presentes instrucciones de montaje son válidas para varios modelos.

Por ello es posible que las ilustraciones muestren detalles y características de equipamiento que no concuerdan con las de su aparato concreto.

Lugar de emplazamiento

El lugar más adecuado para el emplazamiento del aparato es una habitación seca, dotada de una buena ventilación. El aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni tampoco encontrarse próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias mínimas de separación con respecto a la fuente de calor en cuestión:

■ Cocinas eléctricas y de gas, 3 cm.
Cocinas de gas-oil o de carbón, 30 cm.

El suelo en el lugar de emplazamiento del aparato deberá poseer una suficiente capacidad de sustentación. En caso necesario deberá reforzarse adecuadamente. Las posibles irregularidades del suelo se pueden compensar mediante calzos.

Distancia respecto a la pared

Instalar el aparato de modo que quede asegurado un ángulo de apertura de la puerta de 90°.

Yuxtaposición de los aparatos

Fig. 2

Al yuxtaponer los aparatos, colocar siempre el frigorífico en el lado izquierdo y la unidad congeladora, en el lado derecho.

El panel lateral derecho del frigorífico es calentado ligeramente. De esta manera se evita la formación de agua de condensación entre ambas unidades.

Montar los soportes distanciadores

Fig. 3

1. Desengrasar los puntos adhesivos de los distanciadores en el lateral derecho del aparato con gasolina para limpieza de uso corriente o alcohol de limpiar.
2. Pegar los distanciadores en las cuatro esquinas a una distancia de 5 cm respecto de los laterales, a fin de observar la distancia mínima entre los aparatos.

Nota

En el Servicio de Asistencia Técnica Oficial de la marca se puede adquirir un kit de unión.

Cambiar el sentido de apertura de la puerta

(en caso necesario)

Aconsejamos encargar los trabajos necesarios para cambiar el sentido de apertura de la puerta al Servicio de Asistencia Técnica Oficial de la marca. Los costes para cambiar el sentido de apertura de la puerta los puede consultar en el Servicio de Asistencia Oficial de la marca de su zona o localidad.

Advertencia

El aparato no deberá estar conectado a la red eléctrica durante la ejecución de los trabajos para cambiar el sentido e apertura de la puerta. Extraer a tal efecto previamente el cable de conexión del aparato de la toma de corriente. Con objeto de no causar daños en la parte posterior del aparato deberá colocarse debajo de éste suficiente material de acolchado. Volcar el aparato cuidadosamente hasta hacerlo descansar sobre su parte posterior.

Cambie el sentido de apertura de la puerta ejecutando las operaciones según el orden marcado por los números. Fig. 1

Nota

En caso de volcar el aparato y colocarlo sobre su parte posterior, el distanciador respecto a la pared no deberá estar montado.

Cambiar la manilla de la puerta

(en caso necesario)

Fig. 4

Ejecutar las operaciones según el orden marcado por los números.

Montar los distanciadores

Fig. 5

En caso necesario:

Montar los elementos distanciadores respecto a la pared para alcanzar la absorción de energía indicada. Una distancia reducida respecto a la pared no influye negativamente en el funcionamiento del aparato. Aunque puede ocurrir que la absorción de energía varíe ligeramente.

Nivelar el aparato

Colocar el aparato en su emplazamiento definitivo y nivelarlo. El aparato deberá asentarse firmemente sobre un piso o base plana y horizontal. Las posibles irregularidades del suelo se pueden compensar con ayuda de los soportes roscados del frontal del aparato. Para enroscar o desenroscar los soportes se requiere una llave inglesa.

Nota

El aparato tiene que montarse en posición vertical. Utilice un nivel de burbuja para su nivelación.
