GS36NBW30 - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Tuotemerkki	Siemens
Malli	GS36NBW30
Luokka	Pakastin
Mitat (K x L x S)	185 x 60 x 65 cm (arvio)
Paino (netto)	Noin 70 kg
Sähkönsyöttö	220-240 V, 50 Hz
Ilmastoluokka	SN-T
Pakastuskapasiteetti	Jopa 4 kg/24h
Käyttöaika sähkökatkossa	Noin 12 tuntia
Energiankulutus	Luokka A+ (arvio)
Melutaso	42 dB
Tärkeimmät toiminnot	Oven avautumissuunnan vaihto, käännettävä kahva, seinäerotuskappaleiden asennus, liitoskitti saatavilla
Huolto ja puhdistus	Puhdista liimauspinnat tahranpoistoaineella tai alkoholilla; puhdista sisäpuoli säännöllisesti miedolla pesuaineella
Turvallisuus	Irrota pistotulppa ennen oven suunnanvaihtoa; käytä pehmustemateriaalia laitetta kallelleen asetettaessa
Varaosat	Liitoskitti saatavana jälleenmyyjältä
Korjattavuus	Siemens-huolto oven suunnanvaihtoa ja muita korjauksia varten
Asennus	Kuiva ja tuuletettu paikka, suojassa auringolta ja lämmönlähteiltä; vähimmäisetäisyys liesistä: 3 cm, öljylämmittimestä: 30 cm
Oven avautumiskulma	Vähintään 90°
Avautumissuunnan vaihto	Mahdollista, suositellaan huollon tehtäväksi
Säätö	Säädettävät ruuvijalat haarukka-avaimella (SW 22)

Usein kysytyt kysymykset - GS36NBW30 SIEMENS

Mitkä ovat Siemens GS36NBW30 -pakastimen tarkat mitat?

Tarkkoja mittoja ei ole ilmoitettu oppaassa. Kyseessä on tavallinen pysty pakastin. Arvioi korkeus noin 185 cm, leveys 60 cm ja syvyys 65 cm.

Kuinka asentaa pakastin vierekkäin jääkaapin kanssa?

Aseta jääkaappi pakastimen vasemmalle puolelle. Jääkaapin oikea sivuseinä lämpenee hieman estääkseen kondensoitumisen. Käytä mukana tulevia erotuskappaleita: puhdista liimauspinnat, liimaa erotuskappaleet neljään kulmaan 5 cm päähän reunoista varmistaaksesi vähimmäisvälin.

Voinko vaihtaa oven avautumissuunnan itse?

Se on mahdollista, mutta Siemens suosittelee antamaan toimenpiteen huoltopalvelun tehtäväksi. Jos teet sen itse, irrota laite virtalähteestä ensin, aseta pehmustemateriaali laitteen alle ja seuraa kuvassa (Kuva 1) esitettyjä vaiheita.

Kuinka vaihtaa oven kahva?

Oppaassa kerrotaan, että oven kahva on mahdollista vaihtaa noudattamalla numeroiden järjestystä kuvassa 4. Poista vanha kahva ja kiinnitä uusi ohjeiden mukaisesti.

Mitä vähimmäisetäisyyksiä on noudatettava lämmönlähteistä?

3 cm sähkö- tai kaasuliesistä, 30 cm öljy- tai hiililämmittimistä. Vältä suoraa auringonvaloa.

Kuinka säätää laite epätasaisella lattialla?

Käytä laitteen etuosassa olevia kahta ruuvijalkaa. Säädä niitä haarukka-avaimella (SW 22), kunnes laite on suorassa, tarkistaen vesivaa'alla.

Mitä tehdä, jos laite on asetettava selälleen?

Oven avautumissuunnan vaihdon aikana laite on asetettava selälleen irrottamalla se ensin virtalähteestä. Aseta riittävästi pehmustemateriaalia, jotta takaosa ei vaurioidu. Älä asenna sivuseinäerotuskappaletta tässä tapauksessa.

Kuinka puhdistaa liimauspinnat erotuskappaleita varten?

Puhdista jääkaapin oikealla puolella olevat liimausalueet tahranpoistoaineella tai alkoholilla ennen erotuskappaleiden liimaamista.

Mistä voin ostaa liitoskittin?

Voit hankkia liitoskittin jälleenmyyjältäsi. Kysy saatavuudesta huoltopalvelusta.

Täytyykö laite asentaa tiettyyn tilaan?

Kuiva ja tuuletettu tila sopii. Vältä suoraa auringonvaloa ja lämmönlähteiden läheisyyttä. Lattian on oltava tasainen eikä se saa painua. Tarvittaessa vahvista sitä tai tasoita epätasaisuudet.

KÄYTTÖOHJE GS36NBW30 SIEMENS

Vapaasti sijoitettava laite

Näin käytät asennusohjetta 42

Sijoituspaikka 42

Laitteiden sijoitus vierekkäin 43

Oven kätisyyden vaihto 43

Ovikahvan vaihto 44

Seinävälilevyn asennus 44

Laitteen suoristaminen 44

ru Содержание

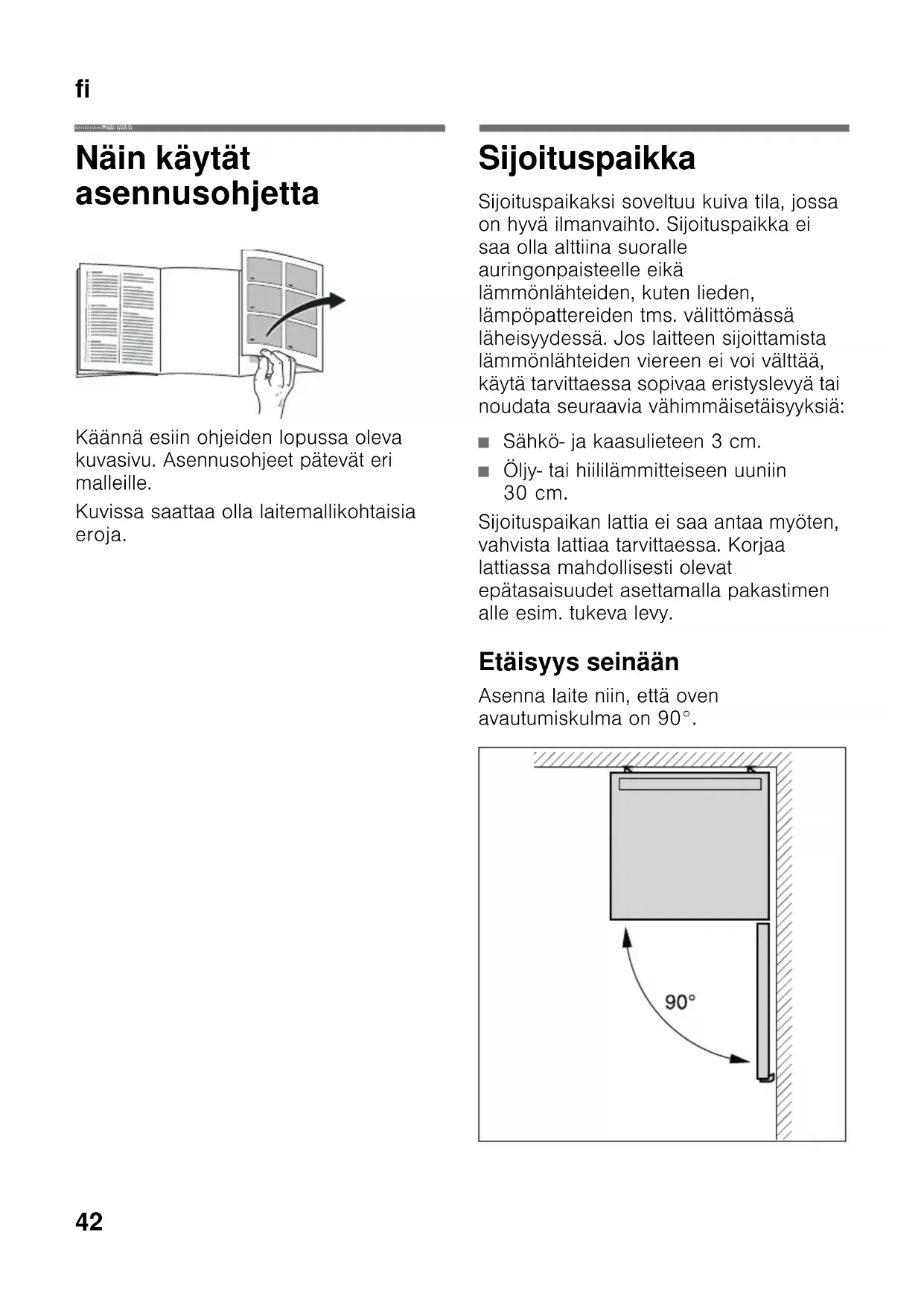

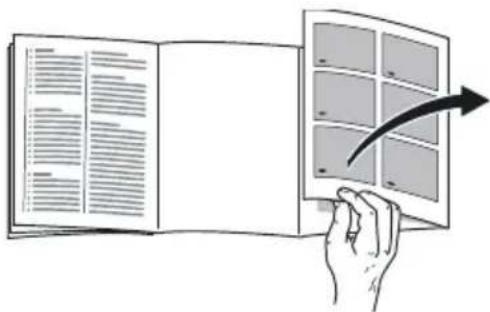

Näin käytät asennusohjetta

Käännä esiin ohjeiden lopussa oleva kuvasivu. Asennusohjeet pätevät eri malleille.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikka ei saa olla alttiina suoralle auringonpaisteelle eikä lämmönlähteiden, kuten lieden, lämpöpattereiden tms. välittömässä läheisyydessä. Jos laitteen sijoittamista lämmönlähteiden viereen ei voi välttää, käytä tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vähimmäisetäisyyksiä:

■ Sähkö- ja kaasulieteen 3 cm.
- Öljy- tai hiililämmitteiseen uuniin 30 cm.

Sijoituspaikan lattia ei saa antaa myöten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epätasaisuudet asettamalla pakastimen alle esim. tukeva levy.

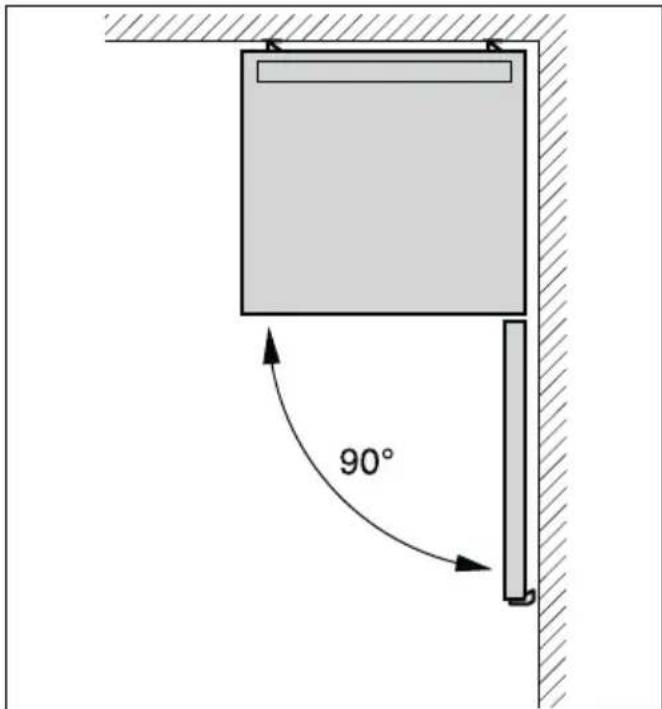

Etäisyys seinään

Asenna laite niin, että oven avautumiskulma on 90°.

Laitteiden sijoitus vierekkäin

Kuva 2

Kun asennat kaksi laitetta vierekkäin, varmista että jääkaappi on vasemmalla ja pakastin oikealla puolella.

Jääkaapin oikeanpuoleisen sivuseinän lämmittämisellä estetään kondenssiveden muodostuminen kaappien väliselle alueelle.

Seinävälilevyjen asennus

Kuva 3

1. Poista rasva jääkaapin oikeanpuoleisessa sivuseinässä olevista kiinnityskohdista pesubensiinillä tai talousspriillä.
2. Kiinnitä seinävälilevy kaikkiin neljään kulmaan aina 5 cm:n päähän sivureunasta, jotta laitteiden välinen vähimmäisetäisyys on varmistettu.

Huomautus

Liitossarjan voit hankkia jälleenmyyjältä.

Oven kätisyyden vaihto

(mikäli tarpeen)

On suositeltavaa jättää oven kätisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltoliikkeestä saat tietää, mitä kuluja sinulle aiheutuu oven kätisyyden vaihdosta.

⚠️ Varoitus

Kylmälaite ei saa olla kytkettynä sähköverkkoon kätisyyttä vaihdettaessa. Irrota ennen töihin ryhtymistä verkkopistoke pistorasiasta. Laita riittävästi pehmeää materiaalia suojaksi laitteen alle, jotta sen takaseinä ei vahingoitu. Aseta kylmälaite varovasti selälleen.

Vaihda oven kätisyys numerojärjestyksessä. Kuva 1

Huomautus

Jos asetat kaapin selälleen, ei seinävälilevy saa olla asennettuna.

Ovikahvan vaihto

(mikäli tarpeen)

Kuva 4

Vaihda ovikahva numerojärjestyksessä.

Seinävälilevyn asennus

Kuva 5

Mikäli laitteen mukana:

Asenna seinävälilevy, jotta kylmälaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinän välinen tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa tällöin muuttua jonkin verran.

Laitteen suoristaminen

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävä tukevasti tasaisella alustalla. Jos lattia on epätasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Huomautus

Kaapin tulee olla pystysuorassa. Suorista se vesivaa'an avulla.
