GS36NBW30 - Congelatore SIEMENS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Siemens
Modello	GS36NBW30
Categoria	Congelatore
Dimensioni (A x L x P)	185 x 60 x 65 cm (stima)
Peso (netto)	Circa 70 kg
Alimentazione elettrica	220-240 V, 50 Hz
Classe climatica	SN-T
Capacità di congelamento	Fino a 4 kg/24h
Autonomia in caso di guasto	Circa 12 ore
Consumo energetico	Classe A+ (stima)
Livello sonoro	42 dB
Funzioni principali	Inversione senso di apertura porta, maniglia reversibile, montaggio distanziatori a muro, kit di giunzione disponibile
Manutenzione e pulizia	Pulire le superfici di incollaggio con benzina smacchiante o alcol; pulizia regolare dell'interno con prodotto delicato
Sicurezza	Scollegare prima di qualsiasi operazione di inversione porta; utilizzare materiale ammortizzante durante l'inclinazione dell'apparecchio
Ricambi	Kit di giunzione disponibile presso il rivenditore
Riparabilità	Servizio post-vendita Siemens per inversione porta e altre riparazioni
Installazione	Luogo asciutto e areato, al riparo dal sole e da fonti di calore; distanza minima dal piano cottura: 3 cm, da riscaldamento a combustibile: 30 cm
Angolo di apertura porta	90° minimo
Inversione del senso di apertura	Possibile, raccomandato dal servizio assistenza
Regolazione	Piedini a vite regolabili con chiave a forchetta (SW 22)

Domande frequenti - GS36NBW30 SIEMENS

Quali sono le dimensioni esatte del congelatore Siemens GS36NBW30?

Le dimensioni esatte non sono indicate nel manuale. Si tratta di un congelatore verticale standard. Stimare circa 185 cm di altezza, 60 cm di larghezza e 65 cm di profondità.

Come installare il congelatore affiancato a un frigorifero?

Posizionare il frigorifero a sinistra del congelatore. La parete laterale destra del frigorifero si scalda leggermente per evitare la condensa. Utilizzare i distanziatori forniti: sgrassare le zone di incollaggio, incollare i distanziatori ai quattro angoli a 5 cm dai bordi per garantire una distanza minima.

Posso invertire il senso di apertura della porta da solo?

È possibile, ma Siemens consiglia di affidare questa operazione al suo servizio post-vendita. Se lo fai da solo, scollegare l'apparecchio prima, posizionare un materiale ammortizzante sotto l'apparecchio e seguire i passaggi illustrati (Fig. 1).

Come cambiare la maniglia della porta?

Il manuale indica che è possibile cambiare la maniglia della porta seguendo l'ordine dei numeri della Fig. 4. Rimuovere la vecchia maniglia e fissare la nuova secondo le istruzioni.

Quali distanze minime rispettare rispetto alle fonti di calore?

3 cm rispetto ai piani cottura elettrici o a gas, 30 cm rispetto a un riscaldamento a combustibile o carbone. Evitare l'esposizione diretta al sole.

Come regolare l'apparecchio su un pavimento irregolare?

Utilizzare i due piedini a vite situati sulla parte anteriore dell'apparecchio. Usare una chiave a forchetta (SW 22) per regolarli finché l'apparecchio non è a piombo, verificando con una livella a bolla.

Cosa fare se devo inclinare l'apparecchio sulla schiena?

Durante il cambio del senso di apertura della porta, è necessario inclinare l'apparecchio sulla schiena dopo averlo scollegato. Posizionare sufficiente materiale ammortizzante per non danneggiare la schiena. Non montare il distanziatore murale laterale in questo caso.

Come pulire le superfici di incollaggio per i distanziatori?

Sgrassare le zone di incollaggio visibili sul lato destro del frigorifero utilizzando benzina smacchiante o alcol prima di incollare i distanziatori.

Dove posso acquistare un kit di giunzione?

È possibile procurarsi un kit di giunzione tramite il proprio rivenditore. Consultare il servizio post-vendita per conoscere la disponibilità.

L'apparecchio deve essere installato in un locale particolare?

Un locale asciutto e areato è adatto. Evitare l'esposizione diretta al sole e la vicinanza a fonti di calore. Il pavimento deve essere piano e non cedere. Se necessario, rinforzarlo o compensare le irregolarità.

MANUALE UTENTE GS36NBW30 SIEMENS

it Istruzioni per il montaggio

Apparecchio indipendente

Uso delle istruzioni per

il montaggio 15

Luogo d'installazione 15

Disposizione affiancata

degli apparecchi 16

Inversione della porta 16

Sostituzione della maniglia

della porta 17

Montaggio del distanziatore murale . 17

Livellare l'apparecchio 17

nl Inhoud

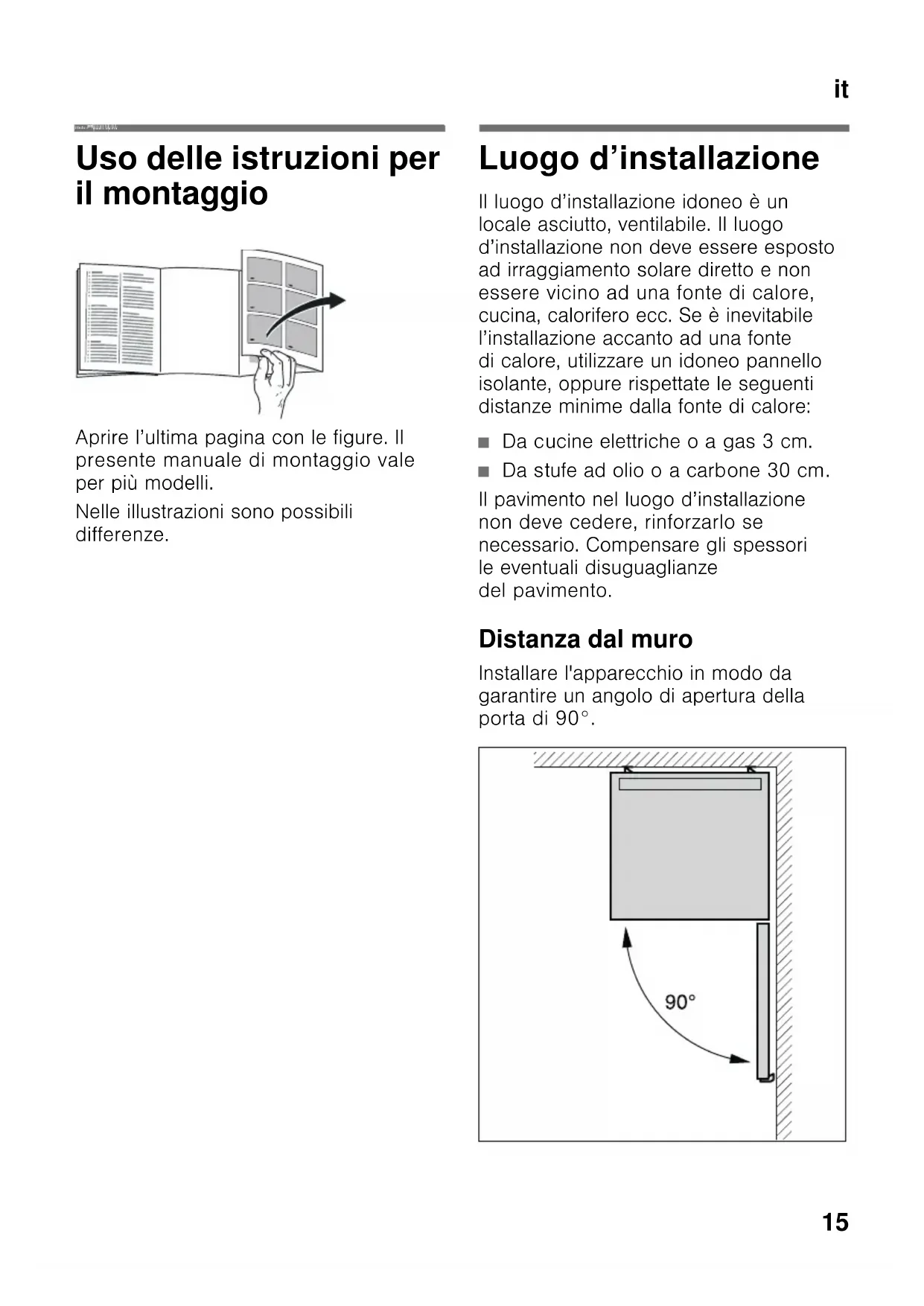

Uso delle istruzioni per il montaggio

Aprire l'ultima pagina con le figure. Il presente manuale di montaggio vale per più modelli.

Nelle illustrazioni sono possibili differenze.

Luogo d'installazione

Il luogo d'installazione idoneo è un locale asciutto, ventilabile. Il luogo d'installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore:

■ Da cucine elettriche o a gas 3 cm.
■ Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d'installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento.

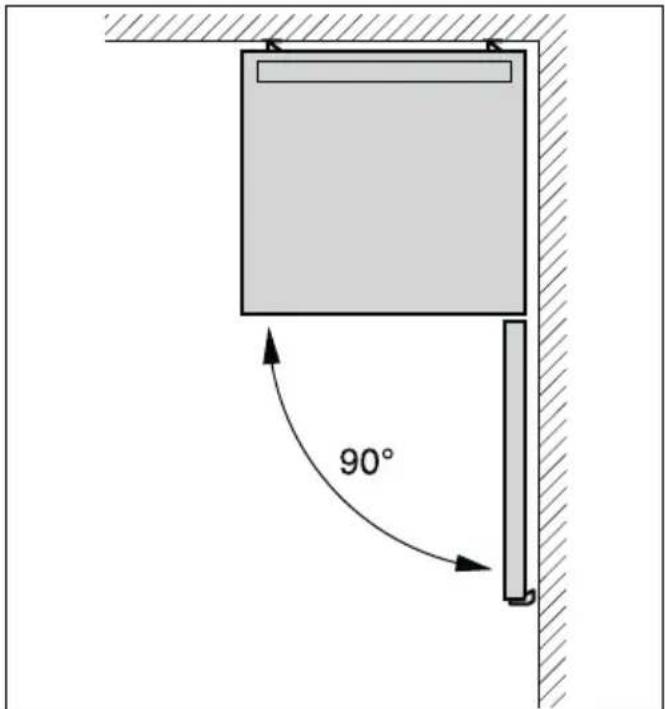

Distanza dal muro

Installare l'apparecchio in modo da garantire un angolo di apertura della porta di 90°.

Disposizione affiancata degli apparecchi

Figura 2

Nella installazione di due apparecchi prestare attenzione che il frigorifero sia a sinistra ed il congelatore a destra.

La fiancata del frigorifero viene riscaldata leggermente. Questo impedisce la formazione di condensa fra gli apparecchi.

Montaggio dei distanziatori

Figura 3

1. Sul lato destro del frigorifero sgrassare i punti d'incollaggio con benzina o alcol.
2. Per garantire una distanza minima fra gli apparecchi, incollare i distanziatori su tutti i quattro angoli ad una distanza di 5 cm da ciascun bordo laterale.

Avvertenza

Un kit di collegamento può essere acquistato presso il proprio fornitore.

Inversione della porta

(se necesario)

Consigliamo di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti. Chiedere il costo per un'inversione dell'apertura della porta al servizio assistenza clienti competente per la zona.

Avviso

Durante l'inversione della porta l'apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell'apparecchio, mettere sotto sufficiente materiale morbido. Deporre l'apparecchio con cautela sul lato posteriore.

Cambiare il lato cerniere della porta seguendo l'ordine numerico. Figura 1

Avvertenza

Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.

Sostituzione della maniglia della porta

(se necesario)

Figura 4

Sostituire la maniglia della porta seguendo l'ordine numerico.

Montaggio del distanziatore murale

Figura 5

Se disponibile:

Per raggiungere l'assorbimento di energia indicato dell'apparecchio montare il distanziatore murale. Una minore distanza dal muro non influisce sulla funzionalità dell'apparecchio. Può tuttavia causare una piccola variazione di assorbimento di energia.

Livellare l'apparecchio

Disporre e livellare l'apparecchio nel luogo previsto. L'apparecchio deve poggiare stabilmente sul pavimento ed essere livellato. Compensare le disuguaglianze del pavimento per mezzo dei due piedini a vite anteriori. Per regolare i piedini a vite utilizzare un cacciavite.

Avvertenza

L'apparecchio deve essere verticale. Livellarlo con una livella a bolla d'aria.
