GS36NBW30 - Zamrażarka SIEMENS - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zamrażarka
Marka	Siemens
Model	GS36NBW30
Kategoria	Zamrażarka
Wymiary (W x S x G)	185 x 60 x 65 cm (szacunkowo)
Waga (netto)	Około 70 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Klasa klimatyczna	SN-T
Pojemność zamrażania	Do 4 kg/24h
Czas przechowywania w przypadku awarii	Około 12 godzin
Zużycie energii	Klasa A+ (szacunkowo)
Poziom hałasu	42 dB
Główne funkcje	Odwracalność kierunku otwierania drzwi, odwracalna rączka, montaż dystansów ściennych, dostępny zestaw łączący
Konserwacja i czyszczenie	Czyścić powierzchnie klejenia benzyną ekstrakcyjną lub alkoholem; regularne czyszczenie wnętrza łagodnym środkiem
Bezpieczeństwo	Odłączyć przed każdą operacją odwracania drzwi; użyć materiału amortyzującego podczas kładzenia urządzenia
Części zamienne	Zestaw łączący dostępny u sprzedawcy
Możliwość naprawy	Serwis Siemens do odwracania drzwi i innych napraw
Instalacja	Miejsce suche i wentylowane, z dala od słońca i źródeł ciepła; minimalny odstęp od kuchenki: 3 cm, od pieca olejowego: 30 cm
Kąt otwarcia drzwi	minimum 90°
Odwracalność kierunku otwierania	Możliwa, zalecana przez serwis
Regulacja	Regulowane nóżki śrubowe z kluczem widełkowym (SW 22)

Często zadawane pytania - GS36NBW30 SIEMENS

Jakie są dokładne wymiary zamrażarki Siemens GS36NBW30?

Dokładne wymiary nie są podane w instrukcji. Jest to standardowa zamrażarka pionowa. Szacunkowo około 185 cm wysokości, 60 cm szerokości i 65 cm głębokości.

Jak zainstalować zamrażarkę obok lodówki?

Umieść lodówkę po lewej stronie zamrażarki. Prawa ściana boczna lodówki delikatnie się nagrzewa, aby zapobiec kondensacji. Użyj dostarczonych dystansów: odtłuść powierzchnie klejenia, przyklej dystanse w czterech rogach w odległości 5 cm od krawędzi, aby zapewnić minimalny odstęp.

Czy mogę samodzielnie odwrócić kierunek otwierania drzwi?

Jest to możliwe, ale Siemens zaleca powierzenie tej operacji serwisowi. Jeśli robisz to sam, odłącz urządzenie wcześniej, umieść materiał amortyzujący pod urządzeniem i postępuj zgodnie z ilustrowanymi krokami (Rys. 1).

Jak wymienić rączkę drzwi?

Instrukcja wskazuje, że można wymienić rączkę drzwi, postępując zgodnie z kolejnością cyfr na Rys. 4. Zdejmij starą rączkę i zamocuj nową zgodnie z instrukcjami.

Jakie minimalne odstępy należy zachować od źródeł ciepła?

3 cm od kuchenek elektrycznych lub gazowych, 30 cm od pieca olejowego lub węglowego. Unikaj bezpośredniego nasłonecznienia.

Jak wyregulować urządzenie na nierównej podłodze?

Użyj dwóch nóżek śrubowych z przodu urządzenia. Użyj klucza widełkowego (SW 22), aby je wyregulować, aż urządzenie będzie wypoziomowane, sprawdzając z poziomnicą.

Co zrobić, jeśli muszę położyć urządzenie na plecach?

Podczas zmiany kierunku otwierania drzwi należy położyć urządzenie na plecach po odłączeniu. Umieść wystarczającą ilość materiału amortyzującego, aby nie uszkodzić tyłu. Nie montuj bocznego dystansu ściennego w tym przypadku.

Jak czyścić powierzchnie klejenia dla dystansów?

Odtłuść widoczne powierzchnie klejenia po prawej stronie lodówki, używając benzyny ekstrakcyjnej lub alkoholu przed przyklejeniem dystansów.

Gdzie mogę kupić zestaw łączący?

Zestaw łączący można nabyć za pośrednictwem sprzedawcy. Skontaktuj się z serwisem, aby sprawdzić dostępność.

Czy urządzenie musi być zainstalowane w specjalnym pomieszczeniu?

Odpowiednie jest suche i wentylowane pomieszczenie. Unikaj bezpośredniego nasłonecznienia i bliskości źródeł ciepła. Podłoga powinna być równa i nie uginać się. W razie potrzeby wzmocnij ją lub wyrównaj nierówności.

INSTRUKCJA OBSŁUGI GS36NBW30 SIEMENS

pl Instrukcja montażu

Urządzenie wolnostojące

Używanie instrukcji montażu 48

Miejsce ustawienia 48

Ustawianie urządzeń obok siebie ..... 49

Zmiana zawiasów 49

Zmiana uchwytu drzwi 50

Montaż elementów dystansowych .... 50

Wypoziomowanie urządzenia ..... 50

Używanie instrukcji montażu

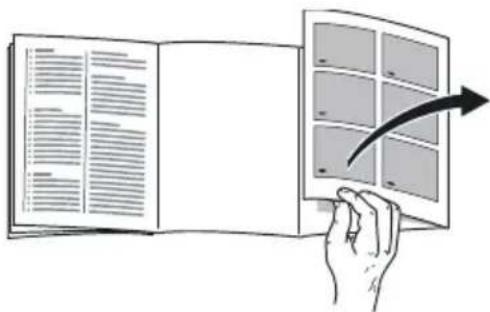

Proszę otworzyć ostatnią składaną kartkę z rysunkami. Instrukcja montażu odnosi się do wielu modeli urządzenia.

Odchylenia od wyposażenia i szczegółów przedstawionych na rysunkach są możliwe.

Miejsce ustawienia

Na miejsce ustawienia urządzenia nadaje się każde suche pomieszczenie z możliwością przewietrzania.

Nie ustawiać bezpośrednio na słońcu ani w pobliżu źródeł ciepła, takich jak kuchenka, kaloryfery itp. Jeżeli nie da się uniknąć ustawienia w pobliżu źródła ciepła, wtedy należy zastosować odpowiednie płyty izolacyjne lub zachować następujące odległości minimalne:

■ Do kuchenek elektrycznych igazowych: 3 cm.
■ Do pieca olejowego lub węglowego: 30 cm.

Podłoga na miejscu ustawienia nie może się uginać; w razie potrzeby wzmocnić podłogę. Ewentualne nierówności podłogi wyrównać podkładkami.

Odległość od ściany

Urządzenie ustawić tak, aby zagwarantować kąt otwarcia drzwi na 90°.

Ustawianie urządzeń obok siebie

Rysunek 2

Przy ustawianiu dwóch urządzeń obok siebie zwracać uwagę na to, aby chłodziarka stała po lewej stronie a z a m r a żarka po prawej.

Prawa boczna ścianka chłodziarki jest lekko ogrzewana. Zapobiega to zbieraniu się kropelek skondensowanej wody pomiędzy urządzeniami.

Montaż elementów dystansowych

Rysunek 3

1. Wyczyścić z tłuszczu benzyną do czyszczenia lub spirytusem miejsce klejenia po prawej stronie chłodziarki.
2. Przykleić elementy dystansowe we wszystkich czterech rogach w odległości 5 cm od bocznych krawędzi, aby zagwarantować minimalny odstęp pomiędzy urządzeniami.

Wskazówka

Zestaw połączający można nabyć w punkcie zakupu urządzenia

Zmiana zawiasów

(jeżeli to konieczne)

Zalecamy zlecenie zmiany zawiasów naszemu autoryzowanemu serwisowi. Informacje o kosztach zmiany zawiasów można uzyskać w najbliższym punkcie serwisowym naszej firmy.

Ostrzeżenie

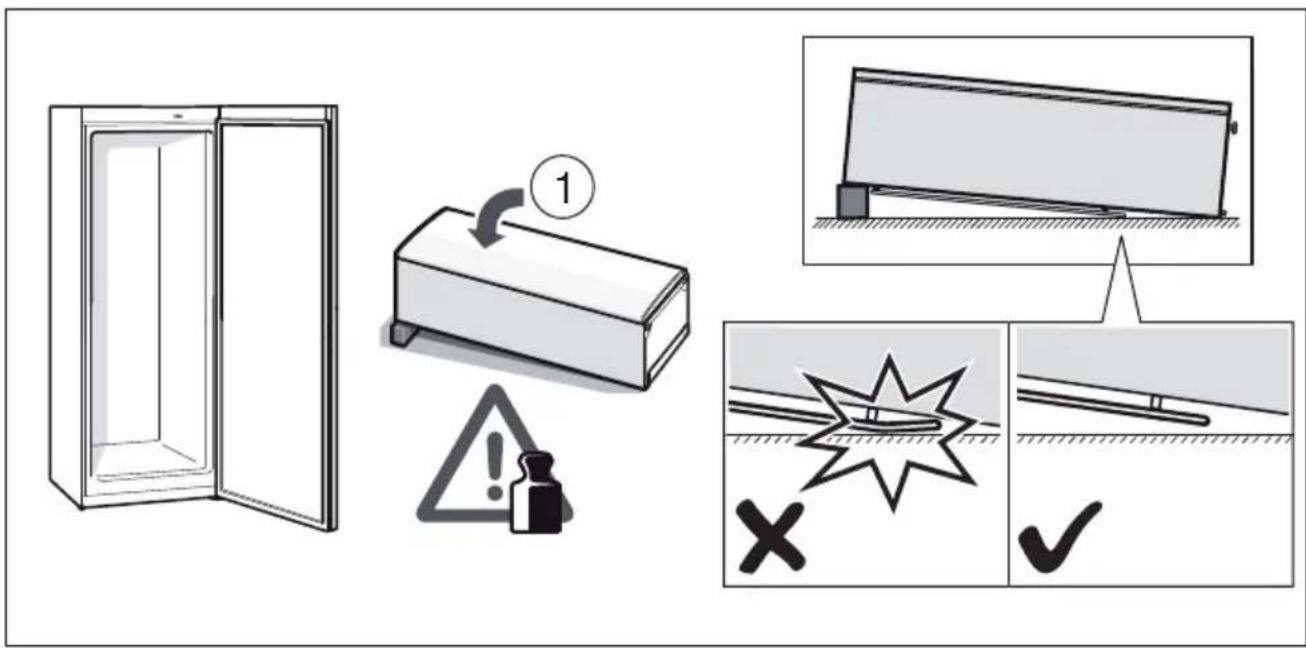

Urządzenie nie może być podłączone do sieci elektrycznej przy zmianie zawiasów. Przedtem wyjąć wtyczkę z gniazdka sieciowego. Proszę podłożyć wystarczającą warstwę materiału ochronnego aby nie uszkodzić tylnej ścianki urządzenia. Urządzenie położyć ostrożnie na tylną ściankę.

Proszę wymienić zawiasy w kolejności wskazanej liczbami. Rysunek 1

Wskazówka

Nie montować elementów dystansowych, jeżeli urządzenie ma zostać położone na tylną strone.

Zmiana uchwytu drzwi

(jeżeli to konieczne)

Rysunek 4

Proszę wymienić uchwyt drzwi w k o l e j n o ści wskazanej liczbami.

Montaż elementów dystansowych

Rysunek 5

Jeżeli dołączone:

Proszę zamontować elementy dystansowe, aby osiągnąć podany pobór energii. Zredukowana odległość od ściany nie ogranicza funkcji urządzenia. Pobór energii może się wtedy nieznacznie zmienić.

Wypoziomowanie urządzenia

Ustawić urządzenie na odpowiednim miejscu i wypoziomować. Urządzenie należy ustawić stabilnie, aby zapobiec jakimkolwiek wahaniom urządzenia. Nierówności podłogi zrównoważyć poprzez odpowiednie nastawienie przednich (wkręcanych) nóżek urządzenia. Nastawić odkręcane nóżki za pomocą klucza do śrub.

Wskazówka

Urządzenie należy ustawić pionowo. Proszę ustawić urządzenie za pomocą poziomnicy.
