KULLANIM KILAVUZU PK 644 D GH E XHA HOTPOINT-ARISTON

• seri numarası (S/N) Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Cihazın tanıtımı Genel görünüm 1 PİŞİRME KAPLARI için destek ızgaraları

3 GAZ BRÜLÖRLERİ için kumanda düğmeleri 4 GAZ BRÜLÖRLERİ yakma bujis

• GAZ BRÜLÖRLERI farklı ebat ve güçlere sahiptir. Kullanacağınız kabın çapına en uygun olanı seçiniz.

• Alev ve gücün ayarlanması için GAZ BRÜLÖRLERI kumanda düğmeleri.

• GAZ BRÜLÖRLERI ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak yakılmasını sağlar.

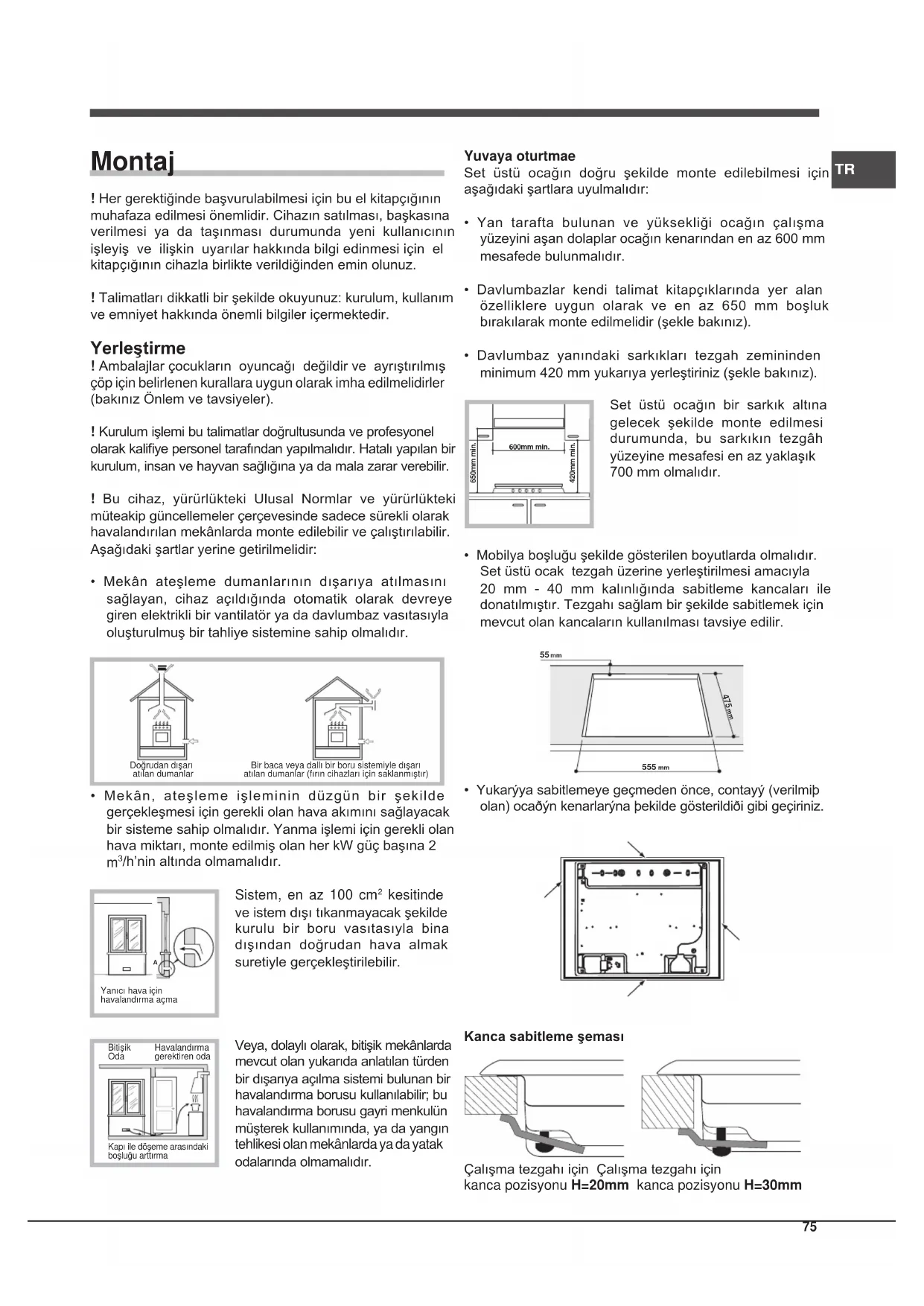

Montaj ! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz. ! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir. Yerleştirme ! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler). ! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kaliye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir. ! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekânlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

• Mekân ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır. Doğrudan dışarı atılan dumanlarBir baca veya dallı bir boru sistemiyle dışarı atılan dumanlar (fırın cihazları için saklanmıştır)
• Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli olan hava miktarı, monte edilmiş olan her kW güç başına 2

kesitinde ve istem dışı tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir. Veya, dolaylı olarak, bitişik mekânlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayri menkulün müşterek kullanımında, ya da yangın tehlikesi olan mekânlarda ya da yatak odalarında olmamalıdır.

Yanıcı hava için havalandırma açmaKapı ile döşeme arasındaki boşluğu arttırmaBitişik Oda Havalandırma gerektiren oda Yuvaya oturtmae Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 600 mm mesafede bulunmalıdır.

• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).

• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız). Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkıkın tezgâh yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır.

• Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır. Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

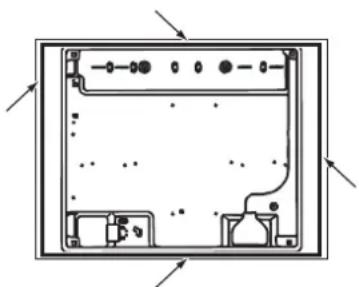

• Yukarýya sabitlemeye geçmeden önce, contayý (verilmiþ olan) ocaðýn kenarlarýna þekilde gösterildiði gibi geçiriniz. Kanca sabitleme şeması Çalışma tezgahı için Çalışma tezgahı için kanca pozisyonu H=20mm kanca pozisyonu H=30mm 600mm min. 420mm min. 650mm min.76

Ön taraf Çalışma tezgahı için Arka taraf kanca pozisyonu H=40mm ! “Aksesuar paketi” nde bulunan kancaları kullanınız.

• Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm. mesafeye yerleştirilmelidir. Havalandırma İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız). 560 mm. 45 mm. ! Setüstü ocak sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir. Elektrik bağlantısı Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Setüstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir. Besleme kablosunun şebekeye bağlantısı Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir ş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir. ! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur. Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;

• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;

• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;

• cihaz şinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da şi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız. ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması halinde rma hiç bir sorumluluk kabul etmez. Gaz bağlantısı Cihazın gaz tüpüne yada gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmıþ olduğu kontrol edilmelidir G20-20mbar (Doğal gaz). ! Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 “Brülör ve memelerin özellikleri”nde gösterilen değerler arasında olduğundan emin olunuz. Sert bir boru ile bağlantı (bakır ya da çelik) ! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir. Cihazın besleme rampası üzerinde, yönlendirilebilir bir “L” rakoru bulunmaktadır, bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm’yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz. ! Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.77

Sızdırmazlık kontrolü! Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu su solüsyonu kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (EN 88-1 e EN 88-2).Elektrik bağlantılarıÖZELLİKLER ETİKETİözellikler etiketine bakınızBu cihaz aşağıdaki Avrupa Birliği Direktiflerine uygundur:12/12/06 tarihli (Alçak Basınç) 2006/95/CEE ve üzerinde yapılan değişiklikler - 15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CEE ve üzerinde yapılan değişiklikler - 22/07/93 tarihli 93/68/CEE ve üzerinde yapılan değişiklikler. 30/11/09 tarihli 2009/142/CEE (Gaz) ve üzerinde yapılan değişiklikler.2012/19/CE ve üzerinde yapılan değişiklikler. AEEE Yönetmeliğine uygundur Tablo 1 Nominal (mbar) Minimum (mbar) Maksimum (mbar)

Başlatma ve kullanım ! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir. Gaz brülörleri Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir: ● Kapalı Maksimum Minimum Ocakların birini yakmak için bir çakmak ya da yakıcı yaklastırınız, basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını saglayan aygıt yanıncaya kadar dügmeyi 2-3 saniye basılı tutmanız gerekir. Atesleme bujisi mevcut olan modellerde, seçilen ocak gözünü yakmak için basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye baslayancaya kadar basılı tutmanız gerekir. ! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz. Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir ( “●” sembolüne gelene kadar). Brülörlerin kullanımı için pratik tavsiyeler En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız.

• her zaman altı düz ve kapaklı kaplar kullanınız.

• kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz. Ocak Hızlı (R) Yarı Hızlı (S) Yardımcı (A) Ø Kap çapı (cm)

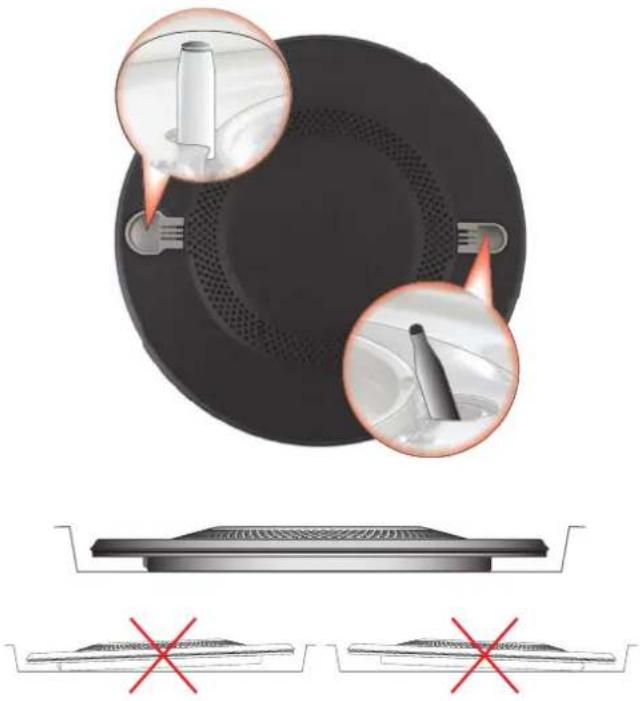

Brülör tipini belirlemek için “Brülör ve memelerin özellikleri” paragragfında mevcut olan şekillere başvurunuz. ! Tencerelerin, kullanım sırasında, ocağın kenarlarından dışarı çıkmasından kaçınınız. Brülör FTGH Doğru konumlandırma Önlemler ve tavsiyeler ! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır. Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.

• Gazla çalışan cihazlar, düzgün bir çalışma için düzenli hava değişimine ihtiyaç duyarlar. Montaj sırasında “Yerleştirme” bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.

• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir.

• Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.

• Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

• Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici rma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.

• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.

• Havalandırma ve ısı dağılma noktalarını tıkamayınız.

• Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“○” konumunda olduğundan emin olunuz.79

• Fişi prizden çekerken kablosundan değil şin kendisinden tutarak çekiniz.

• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

• Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.

• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.

• Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız.

• Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız.

• Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır. İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır. Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz. Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir. Servis ve bakım Elektrik akımının devre dışı bırakılması Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz. Cihazın temizlenmesi ! Pas önleyici, leke çıkarıcı ürünler gibi çizici ve aşındırıcı özellikte malzemeler, toz deterjanlar ve aşındırıcı yüzeyli süngerler kullanmaktan kaçınınız: bunlar, yüzeyin onarılmayacak şekilde çizilmesine yol açabilir. ! Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız.

• Olağan bakım işlemleri için setüstü ocağı nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir.

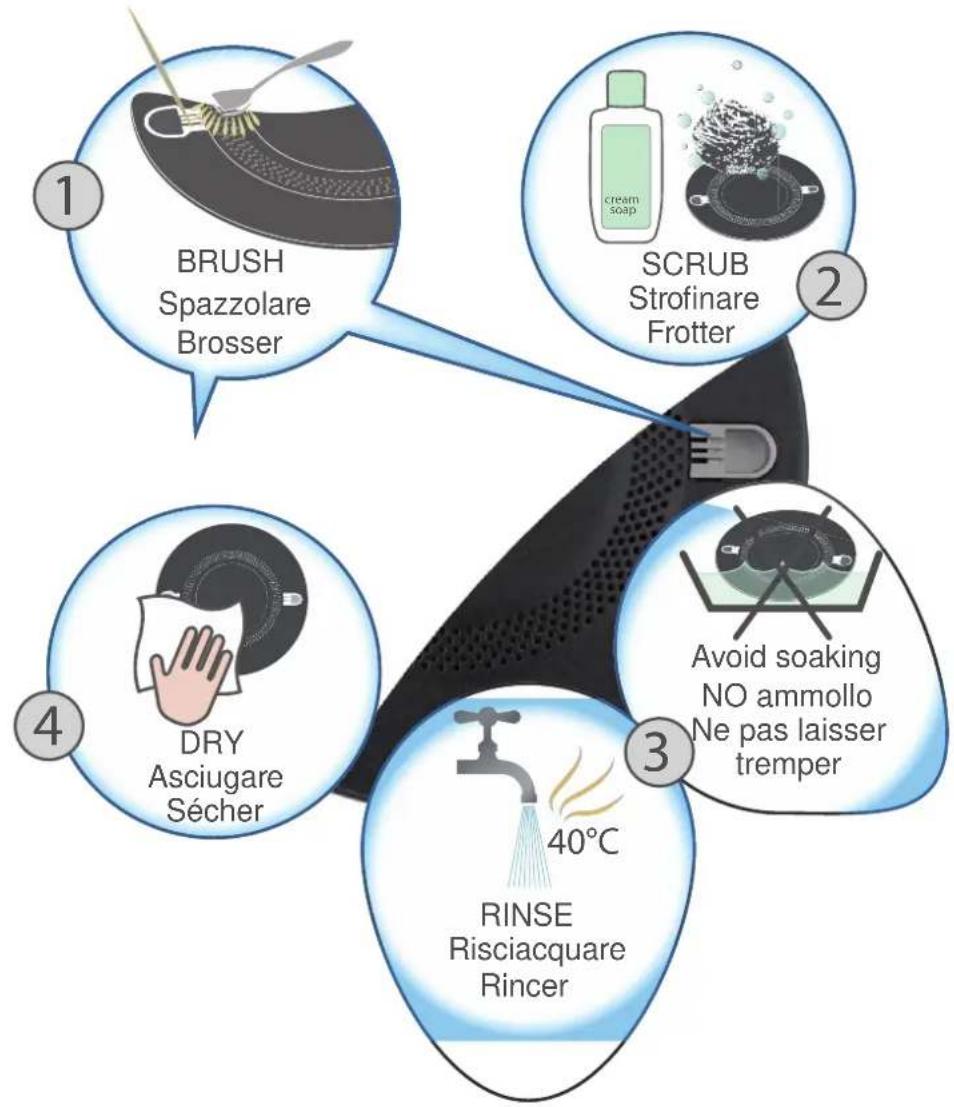

• Brülörlerin hareketli parçaları, muhtemel kireç birikintilerinin çözülmesine dikkat edilerek sıcak su ve deterjanla sık sık yıkanmalıdır. Brülör parçaları, aluminyum yüzeylerinin parlaklığını yitirmemesi için bulaşık makinasında yıkanmamalıdır.

• Otomatik ateşlemeli setüstü ocaklarda, elektronik anında ateşleme sisteminin terminal kısmı sık sık ve özenle temizlenmeli ve gaz çıkışlarının tıkanmamış olduğundan emin olunmalıdır.

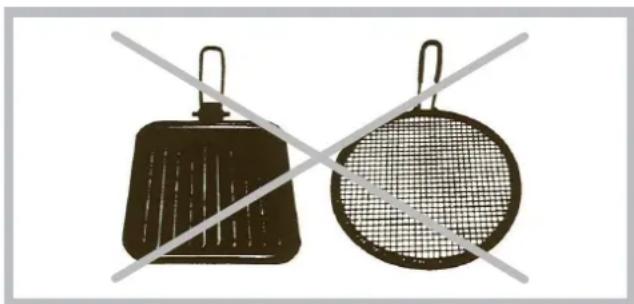

• İnox çelik malzeme, kireç oranı yüksek su ya da aşındırıcı deterjanlarla (fosfor içeren) uzun süre temas etmesi halinde lekeli kalabilir. Bol su ile durulanıp temizliğin ardından kurulanması tavsiye edilir. Ayrıca kalan su damlalarını da kurulamak gerekmektedir. ! Gaz alevleri üzerinde difüzörler, ekmek kızartıcısı veya paslanmaz çelik et ızgaraları kullanmayınız.80

Gaz vanalarının bakımı Zamanla bir vananın kilitlenmesi yada zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir. ! Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır. Arızalar ve çözümler Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz, ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz. Brülör yanmıyor veya alev düzenli değil. Aşağıdaki durumları kontrol ediniz:

• Brülörün gaz çıkış delikleri tıkanmış.

• Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş.

• Ocağın yakında hava akımı olabilir. Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor. Aşağıdaki durumları kontrol ediniz:

• Düğmeye tamamen basılmamış olabilir.

• Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir.

• Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış. Brülör minimum pozisyonunda yanık kalmıyor. Aşağıdaki durumları kontrol ediniz:

• Gaz çıkış delikleri tıkanmış.

• Ocağın yakında hava akımı olabilir.

• Minimum ayarı doğru yapılmamış. Kaplar tamamen oturmuyor. Aşağıdaki durumları kontrol ediniz:

• Kabın zemini dümdüz.

• Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş.

• Izgaraların yerleri değişmiş.82
