KULLANIM KILAVUZU FEEL DESERT F80 ELICA

TR Montaj ve kullanım talimatları

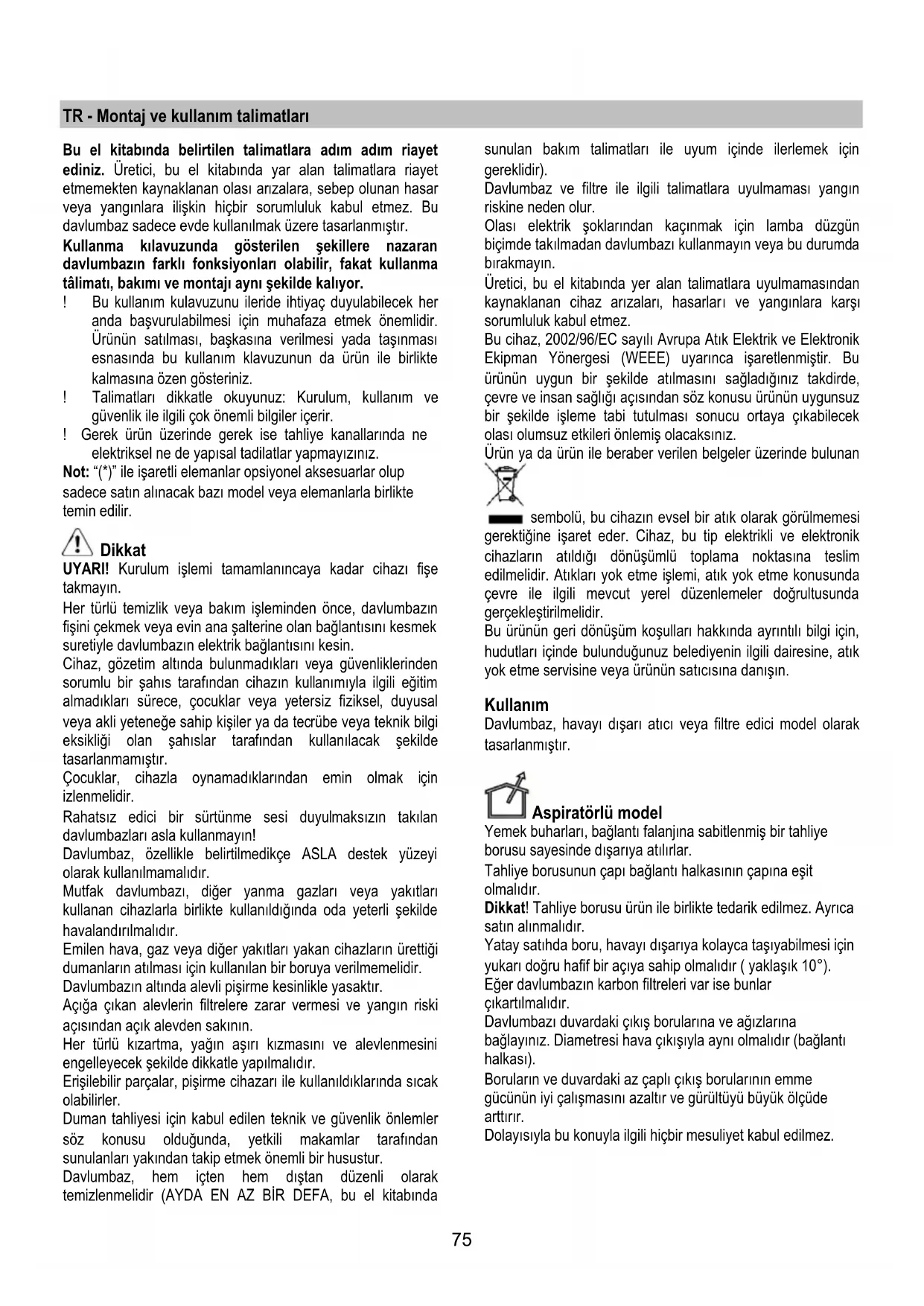

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet

ediniz. Üretici, bu el kitabında yar alan talimatlara riayet

etmemekten kaynaklanan olası arızalara, sebep olunan hasar

veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Bu

davlumbaz sadece evde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran

davlumbazın farklı fonksiyonları olabilir, fakat kullanma

tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her

anda başvurulabilmesi için muhafaza etmek önemlidir.

Ürünün satılması, başkasına verilmesi yada taşınması

esnasında bu kullanım klavuzunun da ürün ile birlikte

kalmasına özen gösteriniz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve

güvenlik ile ilgili çok önemli bilgiler içerir.

! Gerek ürün üzerinde gerek ise tahliye kanallarında ne

elektriksel ne de yapısal tadilatlar yapmayızın

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlar olup

sadece satın alınacak bazı model veya elemanlarla birlikte

UYARI! Kurulum işlemi tamamlanıncaya kadar cihazı fişe

Her türlü temizlik veya bakım işleminden önce, davlumbazın

fişini çekmek veya evin ana şalterine olan bağlantısını kesmek

suretiyle davlumbazın elektrik bağlantısını kesin.

Cihaz, gözetim altında bulunmadıkları veya güvenliklerinden

sorumlu bir şahıs tarafından cihazın kullanımıyla ilgili eğitim

almadıkları sürece, çocuklar veya yetersiz fiziksel, duyusal

veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi

eksikliği olan şahıslar tarafından kullanılacak şekilde

Çocuklar, cihazla oynamadıklarından emin olmak için

Rahatsız edici bir sürtünme sesi duyulmaksızın takılan

davlumbazları asla kullanmayın!

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi

olarak kullanılmamalıdır.

Mutfak davlumbazı, diğer yanma gazları veya yakıtları

kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde

havalandırılmalıdır.

Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği

dumanların atılması için kullanılan bir boruya verilmemelidir.

Davlumbazın altında alevli pişirme kesinlikle yasaktır.

Açığa çıkan alevlerin filtrelere zarar vermesi ve yangın riski

açısından açık alevden sakının.

zartma, yağın aşırı kızmasını ve alevlenmesini

engelleyecek şekilde dikkatle yapılmalıdır.

Erişilebilir parçalar, pişirme cihazarı ile kullanıldıklarında sıcak

Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler

söz konusu olduğunda, yetkili makamlar tarafından

sunulanları yakından takip etmek önemli bir husustur.

Davlumbaz, hem içten hem dıştan düzenli olarak

temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında

sunulan bakım talimatları ile uyum içinde ilerlemek için

Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın

Olası elektrik şoklarından kaçınmak için lamba düzgün

biçimde takılmadan davlumbazı kullanmayın veya bu durumda

Üretici, bu el kitabında yer alan talimatlara uyulmamasından

kaynaklanan cihaz arızaları, hasarlar

ı ve yangınlara karşı

sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik

Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu

ürünün uygun bir şekilde atılmasını sağladığınız takdirde,

çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz

bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek

olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik

cihazların atıldığı dönüşümlü toplama noktasına teslim

edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda

çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda

gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,

hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık

yok etme servisine veya ürünün satıcısına danışın.

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye

borusu sayesinde dışarıya atılırlar.

Tahliye borusunun çapı bağlantı halkasının çapına eşit

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca

Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için

yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).

Eğer davlumbazın karbon filtreleri var ise bunlar

Davlumbazı duvardaki çık

ış borularına ve ağızlarına

bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı

Boruların ve duvardaki az çaplı çıkış borularının emme

gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.76

! Mümkün olan en kısa boyda tahliye borusu kullanın

! En az sayıda dirseğe sahip boru kullanın (Maksimum

! Borunun kesitinin ( genişliğinin ) ani olarak

değişmesinden kaçının.

! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.

! Borunun yapıldığı malzeme yasaların onayladığı türden

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği

kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz

kullanmak için aktif karbon bazlı bir filtre sisteminin takılması

Emme motoru olmayan modeller yalnızca aspiratör modunda

çalışırlar, bu modeller harici bir emme cihazına

bağlanmalıdırlar (verilmemiştir).

Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile

ocak davlumbazının en alçak kısmı arasındaki minimum

mesafe, elektrikli ısıtıcılardan 30cm, gaz veya gazla-elektrikle

çalışan ocaklardan 30cm’den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla

mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ana güç kaynağı davlumbazın içinde yer alan plakada

belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile

mevcut düzenlemelere uygun bir prize takıp erişilebilir bir

alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok

ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde

değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana

kablonun bağlantısının tamamen kesilmesini sağlayan,

standartlara uygun çift kutuplu bir anahtar kullanın.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan

ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç

kaynağı kablosunun düzgün takıl

ıp takılmadığını denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun

hasar görmesi durumunda yetkili teknik servise başvurun.

Bu ürün son derece ağırdır, taşınması ve kurulması en az

iki yada daha fazla sayıda personel tarafından

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak

üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir

teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu

onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak

güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye

monte etmeyiniz. Yalnızca duvara monte ediniz.

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından

yararlanınız. Yemek pişirmeye başlamadan önce ocak

davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme

esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika

daha çalışır durumda bırakılması önerilir.

Davlumbazın "E-MOTION" konutu ışıklandırmayı ve hızı

kontrol etmeyi sağlıyor.

Bu fonksiyonları seçmek için panellere hafifçe dokunmak

Panelleri açmak veya kapatmak ve istenen fonksiyonu

başlatmak ve durdurmak için dokunmak yeterlidir.

T1. Az buhar çekme fonskiyonu için panel açma düğmesi

T2. Orta derecede buhar çekme fonksiyonu için panel açma

T1+T2. Yüksek derecede buhar çekme fonksiyonu için her iki

T3. Işıklandırma sisteminin başlatılmas

ı için yatay panel açma

Not: Bir cismin harekete mâni olduğu durumlarda, panellerin

kapanmasını engelleyen bir güvenlik sistemi mevcuttur.77

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden

önce, davlumbazı elektrik şebekesinden ayırınız.

Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtrelerinin

bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir.

Ilık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz.

Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Uyarı: Davlumbaza ilişkin temel temizleme talimatlarının

yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına

Bu nedenle, söz konusu talimatlara uymanızı öneririz.

Üretici, uygun olmayan bakımdan veya yukarıda belirtilen

güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya

yangın hasarı konusunda sorumluluk kabul etmez.

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi –

satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz

deterjanla, elde veya düşük ısı ve kısa devreye

programlanmış bir bulaşık makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe

solabilir, ancak bu filtreleme kapasitesini etkilemez.

Not: bakım esnasında panellerin kapanmasını engellemek

için ana şalterden davlumbazın elektrik bağlantısını kesiniz.

Açma düğmesine basarak panelleri açınız.

Panelleri yukarıya doğru iterek yerlerinden çıkartınız.

Yağ filtrelerini çıkart

Kömür filtresi (yalnızca filtreli modellerde)

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları

Not: Karbonlu filtreyi kurulamadan önce filtrenin kilitleme

kancalarını ve desteklerini açınız.

Bu parçalarıı kurutma esnasında fırına koymayınız.

Karbon filtre her iki ayda bir ( yada filtrelerin dolduğunu

gösteren sistem – eğer satın aldığınız modelde var ise – bu

gerekliliği gösteriyor ise ) uygun deterjanlar ve sıcak su ile

yada bulaşık makinesinde 65°C sıcaklıkta yıkanabilir. (

Bulaşık makinesinde yıkanması durumunda yıkamayı içinde

bulaşıklar olmadan yapın.).

Fazla suyu filtreye zarar vermeden alın ve sonra tamamen

kuruması için bir fırında 10 dakika boyunca 100°C ısıda

bekletin. Filtre özelliğ

i olan kılıfı her üç senede bir ve her zarar

gördüğünde değiştirin.

Yağ filtresini çıkartınız.

Karbonlu filtreleri panel desteğine yerleştiriniz.

Filtreleri kilitleme aygıtlarını kullanarak sabitleyiniz.

Yağ filtresini yeniden yerleştiriniz.

Panelleri tekrar takınız.

Lambaları değiştirme

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine

LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10

defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu

Bunların yenileri ile değiştirilmesi için teknik servise
