NÁVOD K OBSLUZE FEEL DESERT F80 ELICA

PL Instrukcja montażu i obsługi

CS Návod na montáž a používání

SK Návod k montáži a užití

HU Felszerelési és használati utasítás

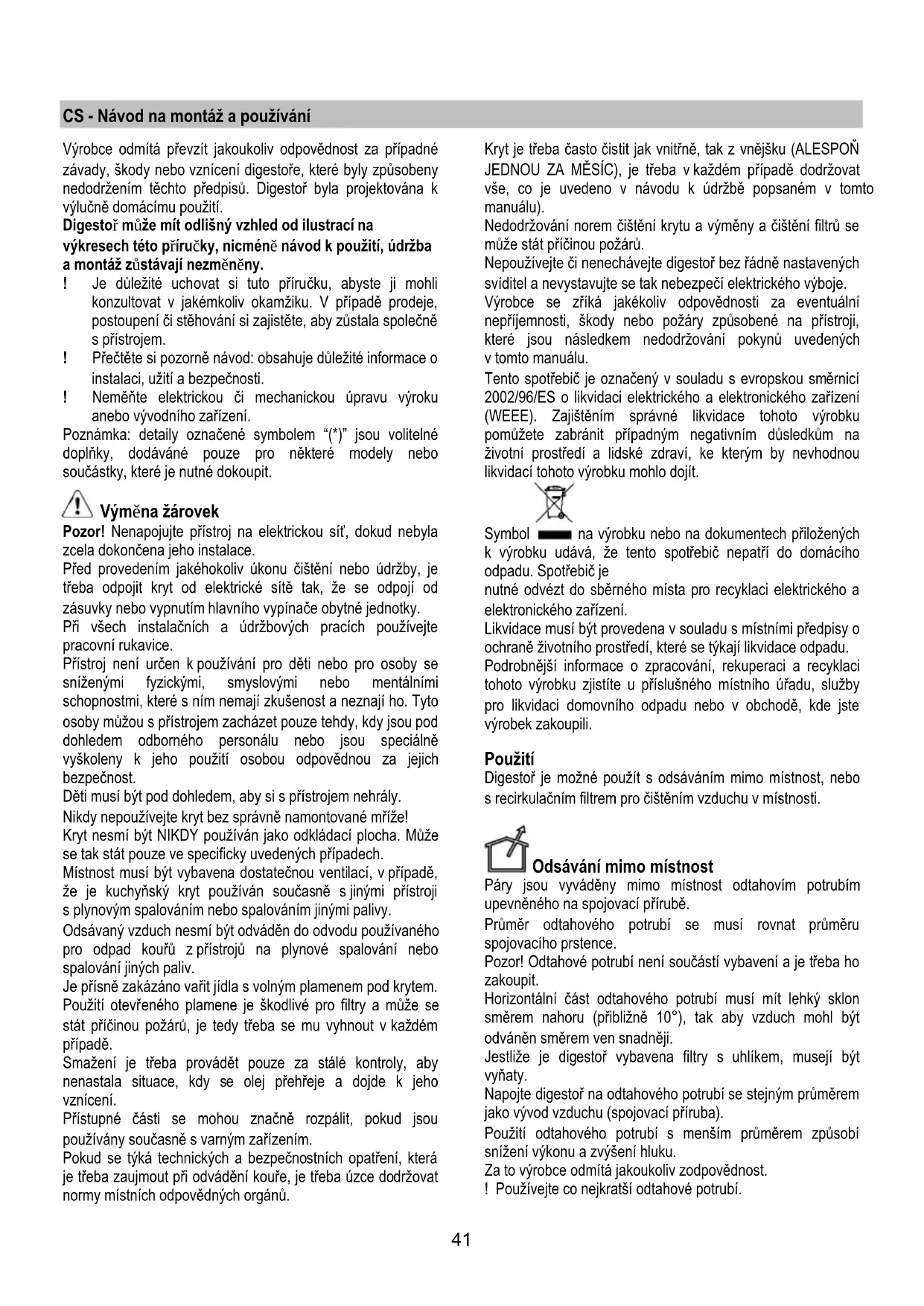

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné

závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů. Digestoř byla projektována k

výlučně domácímu použití.

Digestoř může mít odlišný vzhled od ilustrací na

výkresech této příručky, nicméně návod k použití, údržba

a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,

postoupení či stěhování si zajistěte, aby zůstala společně

! Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku

anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné

doplňky, dodáváné pouze pro některé modely nebo

součástky, které je nutné dokoupit.

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je

třeba odpojit kryt od elektrické sítě tak, že se odpojí od

zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte

Přístroj není určen k používání pro děti nebo pro osoby se

sníženými fyzickými, smyslovými nebo mentálními

schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto

osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod

dohledem odborného personálu nebo jsou speciálně

vyškoleny k jeho použití osobou odpovědnou za jejich

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může

se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě,

že je kuchyňský kryt používán současně s jinými přístroji

s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného

pro odpad kouřů z přístrojů na plynové spalování nebo

spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

eného plamene je škodlivé pro filtry a může se

stát příčinou požárů, je tedy třeba se mu vyhnout v každém

Smažení je třeba provádět pouze za stálé kontroly, aby

nenastala situace, kdy se olej přehřeje a dojde k jeho

Přístupné části se mohou značně rozpálit, pokud jsou

používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která

je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat

normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ

JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat

vše, co je uvedeno v návodu k údržbě popsaném v tomto

Nedodržování norem čištění krytu a výměny a čiště

může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených

svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální

nepříjemnosti, škody nebo požáry způsobené na přístroji,

které jsou následkem nedodržování pokynů uvedených

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení

(WEEE). Zajištěním správné likvidace tohoto výrobku

pomůžete zabránit případným negativním důsledkům na

životní prostředí a lidské zdraví, ke kterým by nevhodnou

likvidací tohoto výrobku mohlo dojít.

na výrobku nebo na dokumentech přiložených

k výrobku udává, že tento spotřebič nepatří do domácího

odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a

elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o

ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby

pro likvidaci domovního odpadu nebo v obchodě, kde jste

Digestoř je možné použít s odsáváním mimo místnost, nebo

s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím

upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru

spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho

Horizontální část odtahového potrubí musí mít lehký sklon

směrem nahoru (přibližně 10°), tak aby vzduch mohl být

odváněn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být

Napojte digestoř na odtahového potrubí se stejným průměrem

jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí

snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.42

! Používejte odtahové potrubí s co nejmenším počtem

záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Používejte odtahové potrubí s co nejhladším vnitřním

! Materiál použitý pro odtahové potrubí musí odpovídat

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven

tuku a pachů. K použití digestoře v této verzi je nutné

instalovat dodatečný systém filtrování na základě aktivních

Modely bez sacího motoru jsou dodávány pouze v odtahové

verzi a musí být napojeny na externí odsávání.(Není součástí

Návod na propojení je uveden spolu s periferní odsávací

Minimální vzdálenost mezi podporou nádoby na varné ploše a

nejnižší částí digestoře nesmí být menší než 30cm v případě

elektrických sporáků 30cm v případě plynových či smíšených

Pokud návod na instalaci varného zařízení na plyn doporučují

větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku

s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt

vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající

stávajícím normám, která se nachází ve snadno dosažitelném

prostoru i po provedené montáži. Pokud kryt není vybaven

přípojkami (přímé připojení k síti) nebo se zásuvka nenachází

ve snadno dosažitelném prostoru i po provedené montáži , je

třeba použít dvojpólový vypínač odpovídající normám, který

zaručí úplné odpojení od sítě v podmínkách kategorie přepětí

III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové

napájení a ověříte správné fungování, zkontrolujte si vždy, že

síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v

případě poškození kabelu vyžádejte si ho u servisní služby.

Výrobek o velké hmotnosti, manipulace a instalace

digestoře by měla být prováděna alespoň dvěma nebo

Digestoř je dodávána se speciálními hmoždinkami, které jsou

vhodné pro zavěšení do většiny stropních konstrukcí. Přesto

by měl zavěšení provést kvalifikovaný odborný pracovník,

který rozhodne, zda jsou tyto hmoždinky vhodné pro místní

typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost

stropu pro digestoř.

V případě velmi intenzivní koncentrace kuchyňských par

použijte maximální sací výkon. Doporučuje se zapnout

digestoř 5 minut před zahájením vaření a vypnout ji cca 15

minut po ukončení vaření.

Výrobek je příliš těžky a proto jeho přesun a montáž musí být

prováděny alespoň dvěma či více osobami.

Digestoř je vybavena povelem "E-MOTION" kontrolujícím

osvětlení a rychlost.

K volbě funkcí je postačující lehký dotek panelů.

Dotek vyvolá otevření anebo uzavření panelů a příslušnou

aktivaci či odstavení vyžádané funkce.

T1. Otevření panelu k odsání malého množství páry

T2. Otevření panelu k odsávní středně velkého množství páry

T1+T2. Otevření obou panelů k odsání intenzívního množství

T3. Otevření horizontálního panelu k zapnutí systému

Poznámka: panely jsou vybaveny bezpečnostním systémem,

který zabraňuje jejich uzavření v případě

Pozor! Před jakoukoliv operací čištění či údržby odpojte

digestoř od elektrické sítě, vyjměte zátrčku anebo

vypněte hlavní spínač bytu.

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň

stejně často jako je prováděna údržba filtrů proti mastnotám).

Pro čištění je třeba použít látku navlhčenou denaturovaným

líhem anebo neutrálními tekutými čistícími prostředky.

Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,

požáry způsobené nesprávnou údržbou či nedodržením výše

uvedeného upozornění.

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo

jestliže systém vyznačování saturace filtru - pokud je součásti

vybavení vlastněného modelu - vyznačuje tuto potřebu. Je

možné jej čistit ručně jemným mycím prostředkem nebo v

kuchyňské myčce při nejnižší teplotě a kratším programu.

Poznámka: při údržbě odpojte digestoř od elektrické sítě

tlačítkem hlavního spínače, zabráníte tím tomu, aby se panely

uzavřely během údržbářských operací.

Uvolněte panely stisknutím uvolňovacího tlačítka.

Vyjměte panely pohybem směrem nahoru.

Vyjměte tukové filtry.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Poznámka: Než přistoupíte k osušení filtru s uhlíkem vyjměte

závěsné podpěry a bloky fltru.

Tyto součásti nesmějí být položeny do trouby kde bude filtr

Filtr s uhlíkem může být umýván jednou za dva měsíce

(anebo když systém signalizující saturování filtru – pokud je

jím vlastněný model vybaven – hlásí tuto potřebu) v teplé

vodě a vhodnými mycími prostředky o teplotě 65°C (v případě

mytí v myčce nádobí použijte cyklus kompletního mytí, v

přístroji nemá být žádné nádobí).

Vyjměte přebytečnou vodu, aniž byste poškodili filtr a pak ho

vložte na dobu 10 minut do trouby o teplotě 100°C, aby se

Vyměňte malou rohožku každé 3 roky a pokaždé, když je

Vyjměte tukové filtry.

Umístěte filtry s uhlíkem okolo podpěry panelu.

Upevněte filtry příslušnými bloky.

Vsuňte opět tukový filtr.

Zavěste opět panely.

Digestoř je vybavena osvětlovacím systémem založeným na

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát

delší než tradiční svídtila a umožňují úspory 90% elektrické

Pro výměny se obraťte na servisní službu.44

SK - Návod na použitie a montáž

Prísne sa dodržiavať návodom uvedenými v tejto

použitie, údržba a montáž ostanú rovnaké.

elektrického otrasu.

Použitie odvodových trubíc a otvorov do steny s menším

priemerom má za následok zníženie odsávadsej výkonnosti e

drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.

Elektrické napojenie

Upozornenie! pred napojením okruhu odsávača pary do

Výrobok má nadmernú hmotnost’, preto je nevyhnutné,

Vybrať panely posunutím ich smerom nahor.

Poznámka: Pred sušením uhlíkového filtra, zobrať dole jeho

Odsávač pary je vybavený systémom osvetlenia založenom
