UK Інструкція з монтажу і експлуатації

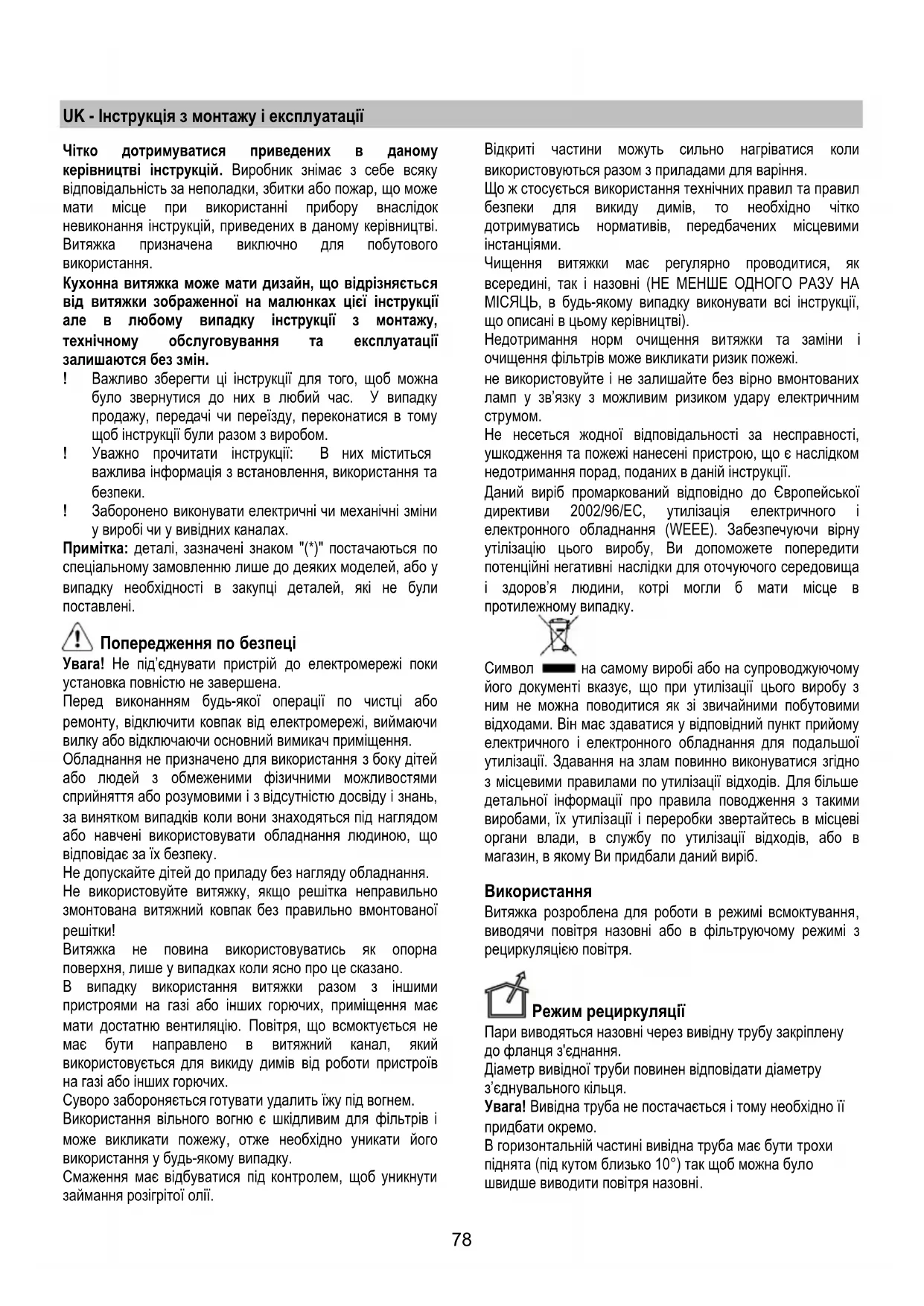

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному

керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може

мати місце при використанні прибору внаслідок

невиконання інструкцій, приведених в даному керівництві.

Витяжка призначена виключно для побутового

Кухонна витяжка може мати дизайн, що відрізняється

від витяжки зображенної на малюнках цієї

але в любому випадку інструкції з монтажу,

технічному обслуговування та експлуатації

залишаются без змін.

! Важливо зберегти ці інструкції для того, щоб можна

було звернутися до них в любий час. У випадку

продажу, передачі чи переїзду, переконатися в тому

щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В

важлива інформація з встановлення, використання та

! Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по

спеціальному замовленню лише до деяких моделей, або у

випадку необхідності в закупці деталей, які не були

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або

ремонту, відключити ковпак від електромережі, виймаючи

вилку або відключаючи основний вимикач приміщення.

Обладнання не призначено для використання з боку дітей

або людей з обмеженими фізичними можливостями

сприйняття або розумовими і з

відсутністю досвіду і знань,

за винятком випадків коли вони знаходяться під наглядом

або навчені використовувати обладнання людиною, що

відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання.

Не використовуйте витяжку, якщо решітка неправильно

змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

лише у випадках коли ясно про це сказано.

В випадку використання витяжки разом з іншими

пристроями на газі або інших горючих, приміщення має

мати достатню вентиляцію. Повітря, що всмоктується не

має бути направлено в витяжний канал, який

використовується для викиду димів від роботи пристроїв

на газі або інших горючих.

Суворо забороняється

готувати удалить їжу під вогнем.

Використання вільного вогню є шкідливим для фільтрів і

може викликати пожежу, отже необхідно уникати його

використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути

займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли

використовуються разом з приладами для варіння.

використання технічних правил та правил

безпеки для викиду димів, то необхідно чітко

дотримуватись нормативів, передбачених місцевими

Чищення витяжки має регулярно проводитися, як

всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА

МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,

що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залишайте без вірно вмонтованих

ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності,

ушкодження та пожежі нанесені пристрою, що є наслідком

недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до

директиви 2002/96/EC, утилізація електричного і

електронного обладнання (WEEE). Забезпечуючи вірну

утілізацію цього виробу, Ви допоможете попередити

потенційні негативні наслідки для оточуючого середовища

і здоров’я людини, котрі могли б мати місце в

протилежному випадку.

на самому виробі або на супроводжуючому

його документі вказує, що при утилізації цього виробу з

ним не можна поводитися як зі звичайними побутовими

відходами. Він має здаватися у відповідний пункт прийому

електричного і електронного обладнання для подальшої

утилізації. Здавання на злам повинно виконуватися згідно

з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими

виробами, їх утилізації і переробки звертайтесь в місцеві

органи влади, в службу по утилізації відходів, або в

магазин, в якому Ви придбали даний виріб.

Витяжка розроблена для роботи в режимі всмоктування,

виводячи повітря назовні або в фільтруючому режимі з

рециркуляцією повітря.

Пари виводяться назовні через вивідну трубу закріплену

до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру

з’єднувального кільця.

Увага! Вивідна труба не постачається і тому необхідно її

В горизонтальній частині вивідна труба має бути трохи

піднята (під кутом близько 10°) так щоб можна було

швидше виводити повітря назовні.79

Якщо витяжний ковпак має вугільні фільтри, то їх треба

Під’єднати ковпак до настінної вивідної труби та вивідного

отвору з однаковим діаметром виходу повітря (з’єднуючий

Використання настінних вивідних труб та отворів з

меншим діаметром приведе до зменшення ефективності

всмоктування та значне збільшення рівня шуму.

себе всяку відповідальність по

вищесказаному.! Використати якомога короткий

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Використовувати канал з якомога гладенькою

! Матеріал витяжного каналу має відповідати

Втягнуте повітря знежирюється та очищується та знову

повертається в приміщення. Для того, щоб

використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим

Моделі ковпаків без моторного блоку можуть працювати

лише в одному режимі відводу повітря назовні, тому

повинні бути під’єднані до зовнішньої витяжної установки

(не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним

Відстань нижньої відчастини витяжки до посуду на

кухонній плиті має бути не менше 30cm, у випадку

електричних плит, та 30cm, у випадку газових та

Необхідно приймати до уваги відстані, якщо вказуються в

інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним

характеристикам на етикетці, яка знаходиться всередині

витяжки. Якщо в комплект входить вилка під’єднання в

електромережу, то слід під’єднати витяжку до розетки, що

відповідає існуючим нормам та знаходиться в доступному

місці, що можна виконати й після інсталяції. Якщо ж вилка

не входить в комплект

(пряме під’єднання в

електромережу), або розетка не знаходиться в доступному

місці, також і після інсталяції, то слід вмонтувати належний

двох-полюсний вимикач, який забезпечить повне

відключення від мережі в умовах перенапруги III категорії,

в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до

електромережі і перевірити

правильність роботи, завжди

контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у

випадку пошкодження проводу, замовте його у службі

технічного обслуговування.

Виріб має значну вагу, тому його переміщення й

встановлення повинно виконуватися не менше як

В комплект витяжки входять шурупи для кріплення,

розраховані на більшість типів стін/стель. Проте необхідно

звернутися до кваліфікованого техніка для перевірки

придатності матеріалів в залежності від типу стіни чи

стелі. Стіна/стеля повинні бути достатньо

витримати вагу витяжки.

Використовуйте інтенсивну швидкість у випадку особливо

високої концентрації кухонних парів. Рекомендуємо

включити витяжку за 5 хвилин до початку готування їжі і

залишити його включеним на протязі 15 хвилин після

закінчення готування їжі.

Витяжка оснащена управлінням "E-MOTION", що керує

світлом та швидкістю.

Для вибору функцій досить злегка доторкнутися панелей.

Доторкування визначить відкриття або закриття панелей

відповідне підключення або відключення необхідної

T1. Відкриття панелі для всмоктування невеликої кількості

T2. Відкриття панелі для всмоктування середньої кількості

T1+T2. Відкриття обох панелей для всмоктування великої

T3 Відкриття горизонтальній панелі для включення

Примітка: панелі обладнані запобіжною системою, яка

перешкоджає закриттю, якщо який-небудь предмет

Увага! Перед будь-якою операцією чистки чи

обслуговування, від’єднайте витяжку від

електромережі, витягуючи вилку або відключаючи

головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по

крайній мірі з такою ж періодичністю як і догляд за

фільтрами для затримання жирів). Для чистки

використовуйте спеціальну серветку, намочену

нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Увага: Не виконання правил чищення

може привести до ризику виникнення пожежі. Тому

рекомендуємо дотримуватись приведених інструкцій.

Знімається всяка відповідальність в зв'язку з можливими

ушкодженнями двигуна і пожежами, що виникли внаслідок

невірного ремонту або не виконання вищеописаних

Фільтр затримки жирів

Затримує жировi сполучення, що виникають під час

Повинен чиститися один раз в місяць (або коли система

індикації переповнення фільтрів, якщо є у вашій моделі,

вказує на дану необхідність), з використанням

неагресивних миючих засобів вручну або в посудомиючій

машині при низькій температурі і короткому циклі.

посудомиючій машині може мати місце деяке

знебарвлення фільтру,проте його фільтруючі

характеристики залишаються незмінними.

Примітка: щоб уникнути закриття панелей під час

операцій з обслуговування, від'єднайте витяжку від мережі

живлення, відключаючи головний вимикач.

Відчепити панелі, натиснувши на кнопку защіпання.

Висунути панелі вгору і зняти їх.

Вийняти жирові фільтри

Вугільний фільтр (тільки в режимі рециркуляції)

Вбирає неприємні запахи кухні.

Примітка: Перед тим як приступити до сушіння вугільного

фільтра, необхідно зняти його засувки та блокувальні

Ці частини не повинні поміщатися в духовку для сушіння.

Вугільний фільтр можна мити кожні два місяці (або коли

система індикації переповнення фільтрів, якщо є у вашій

моделі, вказує на дану необхідність) в теплій воді з

відповідними миючими засобами або в посудомийній

машині при температурі 65°С (в останньому випадку,

виконайте повний цикл

Злити зайву воду, не пошкоджуючи фільтр, після чого

поставити його в духовку на 10 хвилин при 100 ° C для

остаточного просушування.

Змінюйте подушку кожні 3 роки і якщо полотно виявиться

Зняти жировий фільтр.

Встановити вугільні фільтри навколо опори панелі.

Зафіксувати фільтри за допомогою блокувальних

Знову встановити жировий фільтр.

Витяжка обладнана системою освітлення на основі

технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх

в 10 раз вища від звичайних лампочок та дають 90%

економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного
