Marka	ELICA
Modeller	ERA, ERA C, ERA S, ERA-STD-80
Ürün Tipi	Mutfak davlumbazı
Kullanım Versiyonu	Emici (dış tahliye) veya filtreli (iç devridaim)
Minimum güvenlik mesafesi (elektrikli ocaklar)	50 cm
Minimum güvenlik mesafesi (gazlı veya karma ocaklar)	65 cm
Yağ filtresi	Metal, ayda bir elde veya bulaşık makinesinde (hassas program) yıkanabilir
Aktif karbon filtre (devridaim versiyonu)	En fazla 4 ayda bir değiştirilmeli, yıkanamaz veya yenilenemez
Aydınlatma	LED ampuller, maks. 3 W, E14 tipi
Kumandalar	Emiş hızı ve aydınlatma seçimi olan kontrol paneli
Dış malzeme	Sadece nemli bez ve nötr sıvı deterjanla temizlenmeli
İsteğe bağlı aksesuarlar	Duman geri tepme klapesi (bazı modellerde)
Güvenlik standartları	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Çevresel uyumluluk	WEEE Direktifi 2012/19/EC, geri dönüştürülebilir
Elektrik tesisatı	Topraklı prize veya standart sigortaya bağlayın (aşırı gerilim kategorisi III)
Kullanım önerisi	Pişirme sırasında minimum hızda çalıştırın, birkaç dakika sonra kapatın

Sık sorulan sorular - ERA - ERA C - ERA S - ERA-STD-80 ELICA

Metal yağ filtresi nasıl temizlenir?

Yağ filtresi ayda bir agresif olmayan deterjanlarla, elde veya düşük sıcaklıkta ve hızlı programda bulaşık makinesinde temizlenir. Bulaşık makinesinde yıkama renk solmasına neden olabilir, ancak filtreleme performansı değişmez.

Aktif karbon filtrenin değiştirme sıklığı nedir?

Aktif karbon filtre (sadece devridaim versiyonu için) en fazla 4 ayda bir değiştirilmelidir. Yıkanamaz veya yenilenemez.

Davlumbaz ile ocak arasında hangi minimum mesafe korunmalıdır?

Elektrikli ocaklar için: 50 cm. Gazlı veya karma ocaklar için: 65 cm. Pişirme cihazının talimatları daha büyük bir mesafe belirtiyorsa, bu mesafe geçerlidir.

Davlumbazı filtreler takılı olmadan kullanabilir miyim?

Hayır, davlumbazı ızgara ve filtreler doğru şekilde takılmadan asla kullanmayın. Bu, yangın ve elektrik çarpması riski oluşturur.

Davlumbaz lambaları nasıl değiştirilir?

Cihazın fişini çekin, lambaların soğuk olduğundan emin olun, emiş ızgarasını çıkarın, arızalı ampulü maksimum 3W-E14 LED ile değiştirin. Daha fazla detay için kılavuza bakın.

Lambaları değiştirdikten sonra aydınlatma çalışmazsa ne yapmalıyım?

Lambaların yuvalarına doğru şekilde takılıp takılmadığını kontrol edin. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Davlumbaz otomatik kumanda sistemi ile kullanılabilir mi?

Hayır, davlumbazı bir programlayıcı, zamanlayıcı veya uzaktan kumanda sistemi ile çalıştırmayın. Cihaz otomatik olarak enerji verilmemelidir.

Davlumbazın dışı nasıl temizlenir?

Sadece nemli bir bez ve nötr sıvı deterjan kullanın. Asla aşındırıcı aletler, alkol veya agresif ürünler kullanmayın.

Davlumbaz altında hangi pişirme türleri önerilmez?

Davlumbaz altında yiyecekleri alevlendirmeyin. Kızartma, aşırı ısınmış yağın tutuşmasını önlemek için dikkatli yapılmalıdır. Açık alev kullanımı filtreye zarar verir ve yangına neden olabilir.

Davlumbazın verimliliği nasıl optimize edilir ve gürültü nasıl azaltılır?

Kılavuzda belirtilen maksimum çapta bir boru sistemi kullanın. Pişirme sırasında davlumbazı minimum hızda çalıştırın ve birkaç dakika daha çalışır durumda bırakın. Hızlandırılmış kademeleri yalnızca yoğun duman veya buhar durumunda kullanın.

KULLANIM KILAVUZU ERA - ERA C - ERA S - ERA-STD-80 ELICA

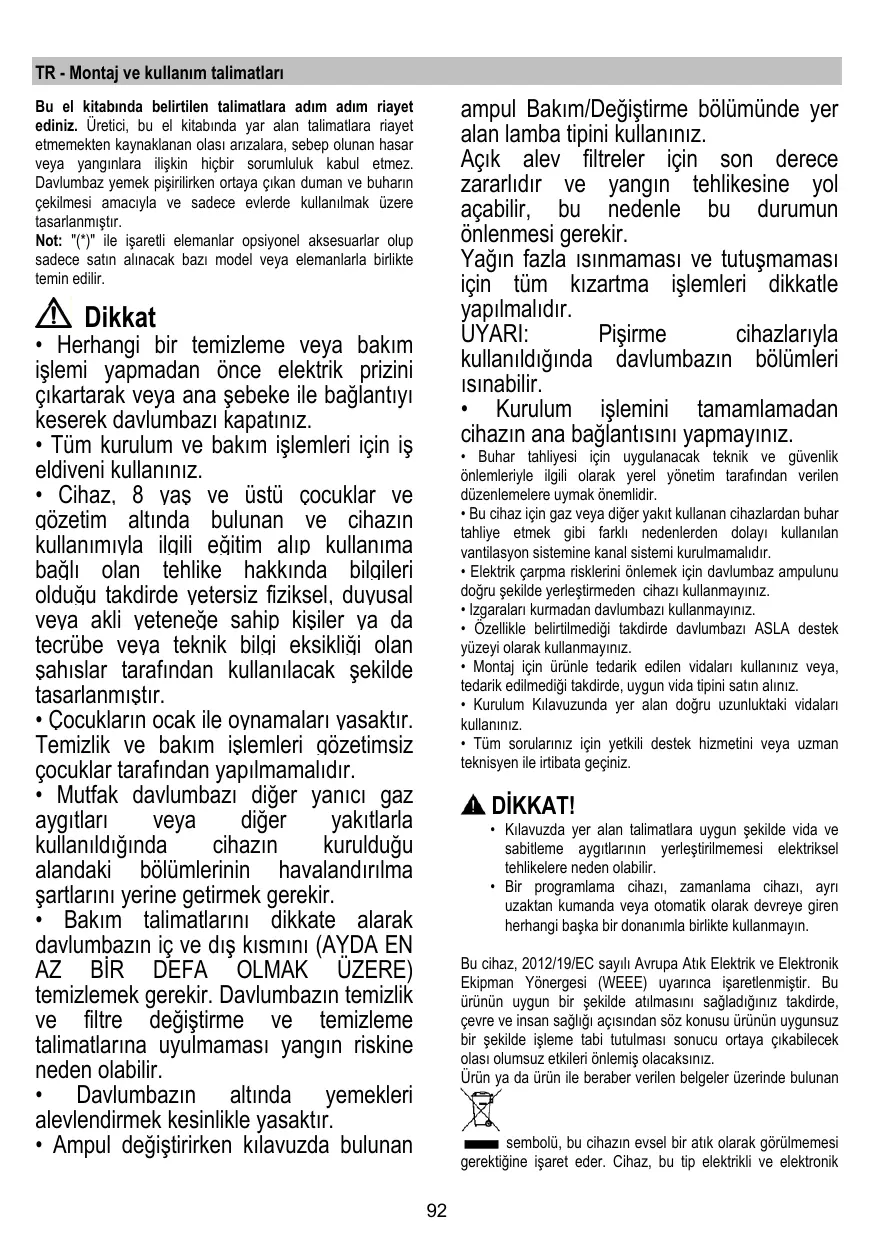

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arizalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

⚠️ Dikkat

- Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıı keserek davlumbazı kapatınız.

- Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

- Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilqili eğitim alıp kullanıma bağlı olan tehlike hakkında bilqileri olduğu takdirde vetersiz fiziksel, duyusal veya akli veteneğe sahip kisiler va da tecrübe veya teknik bilqi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

- Cocukların ocak ile oynamaları vasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

- Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

- Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

- Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

- Ampul değiştirirken kılavuzda bulunan

ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

ÜYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri isinabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

⚠ DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığıınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik

cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğu ne belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğiinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğiinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz dışarı tahliye yapan aspiratör versiyonunda

, yada dahilde devir daimli filtre eden versiyonunda kullanılmalıdır.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ıstıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

⚠ UYARİ:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

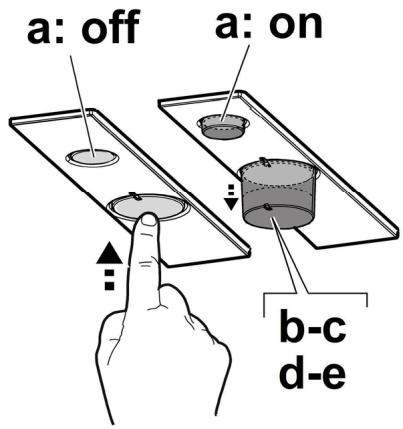

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

a. Işıklar AÇIK/KAPALI

b. Motorlar KAPALI

c. - d. - e. Minimum emme gücü (c.), orta (d.), maksimum (e.).

Bakım

SADECE ılk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 1-7

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 5

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Lambaları değiştirme

Şekil 7

Davlumbazın elektrik bağlantısını kesin.

Uyari! Ampullere dokunmadan önce, soğuduklarından emin olun.

Ampul gözüne ulaşmak için anti-yağ filtresini koruyan ızgarayı veya anti-yağ filtresini çıkartınız.

Hasar gören lambayı değiştirin.

Yalnızca maks 3W-E14 LED lambaları kullanın. Daha ayrıntılı bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal konum "1d").

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.

YALNIZCA bazı ürünlerde:

Ürünle birlikte kurulumu yapılmak üzere bir Duman Çekvalfi isteğe bağlı aksesuar olarak temin edilir. Kurulum koşullarını gerektiriyorsa (örneğin: dışarıdan hava akımlarının kazara içeri girmesine karşı koruma yoksa), duman tahliye borusunun kurulumunu yapmadan önce bunu Hava Çıkış Rakorunun içindeki özel yuvasına yerleştirin.
